советские полупроводниковые лазеры и модули

А нет ли у вас на работе каких-либо документов на ЛД, которые у вас там делали или делают? Интересует в принципе все



Позволю себе респост фоток отсюда: http://lasers.org.ru/forum/threads/Что-за-диод-Подскажите-новичку.6387/#post-124048 , как говорится, в копилку информации

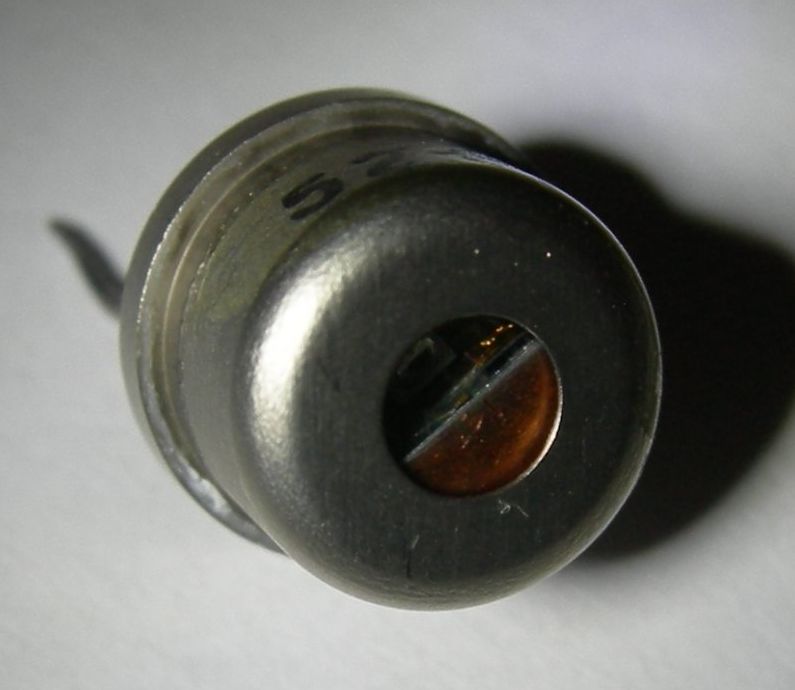

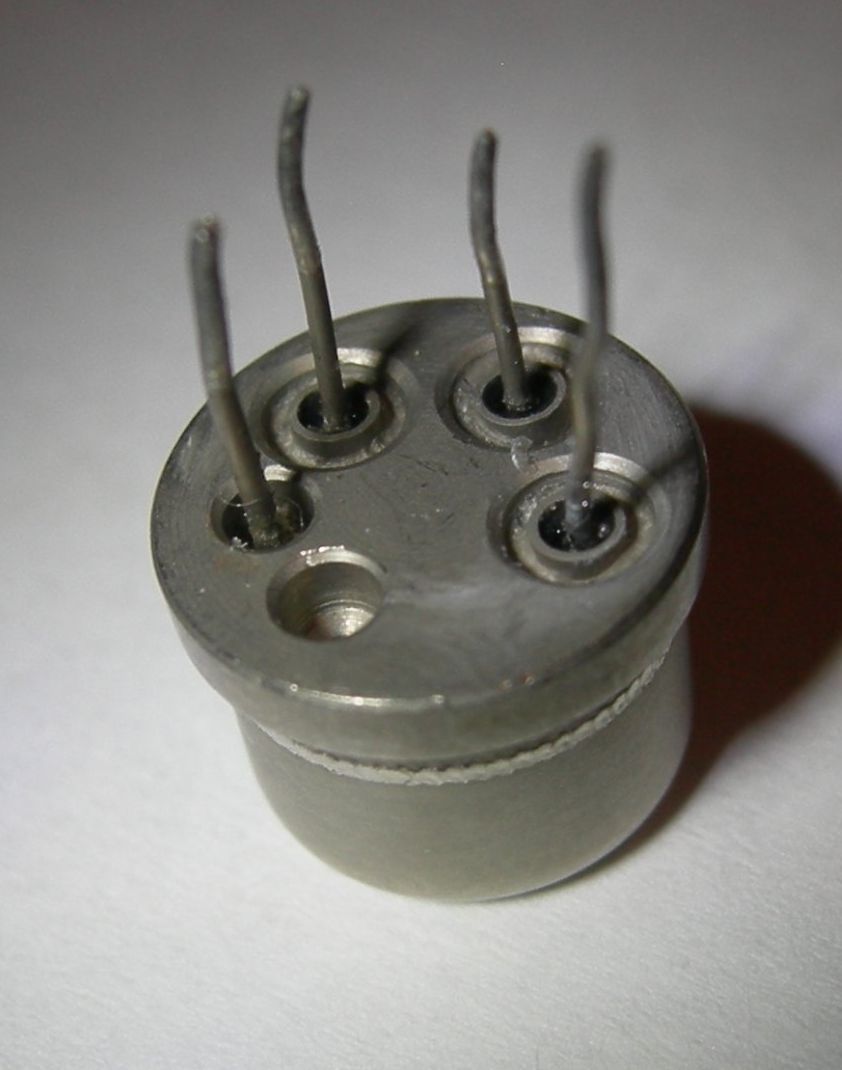

Итак отечественный ИК ЛД пока неизвестного типа в корпусе диаметром 9мм и похоже с фотодиодом обратной связи из осветителя ПНВ "Чита" Белорусского производства, 1992 года выпуска.

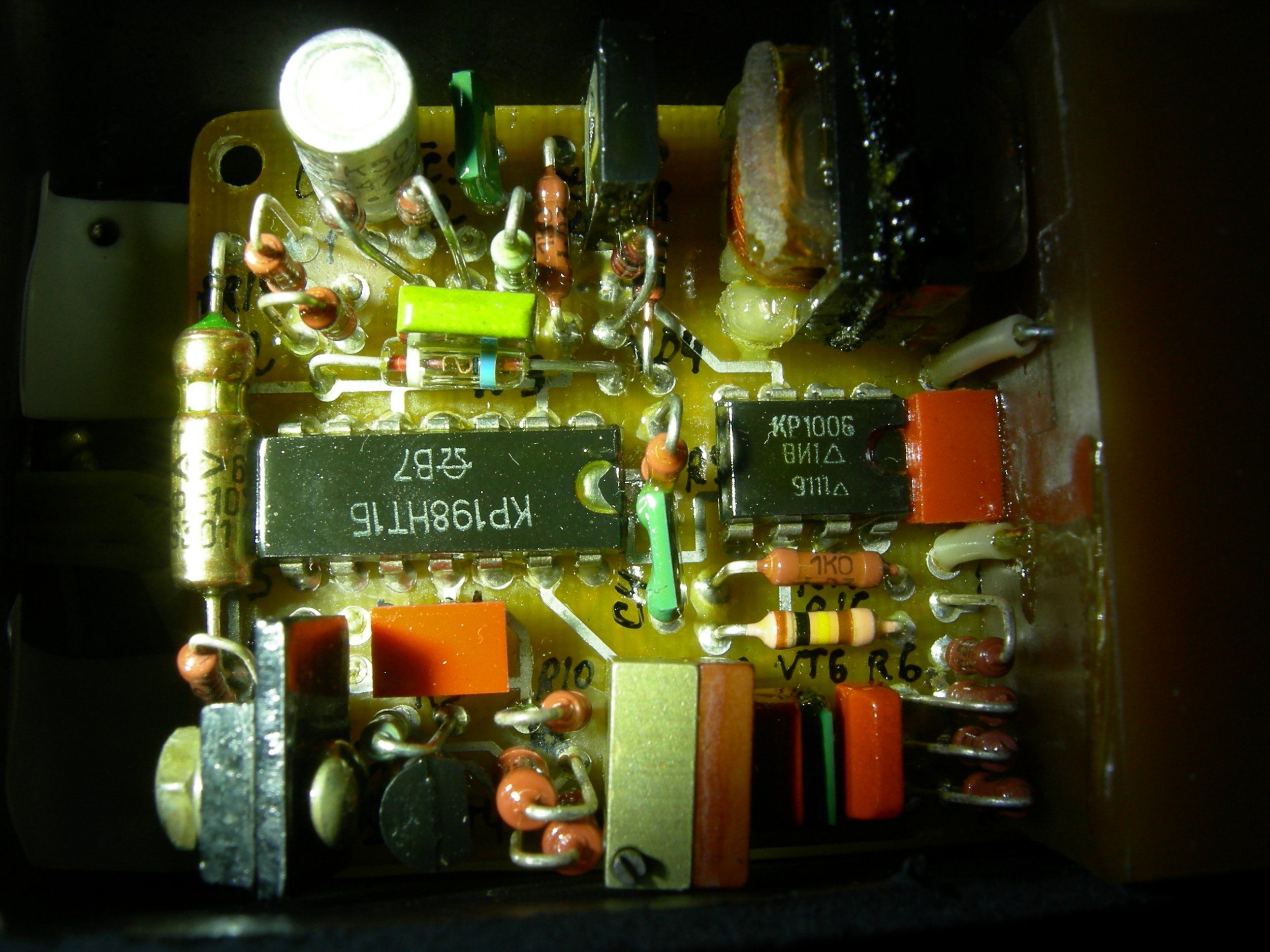

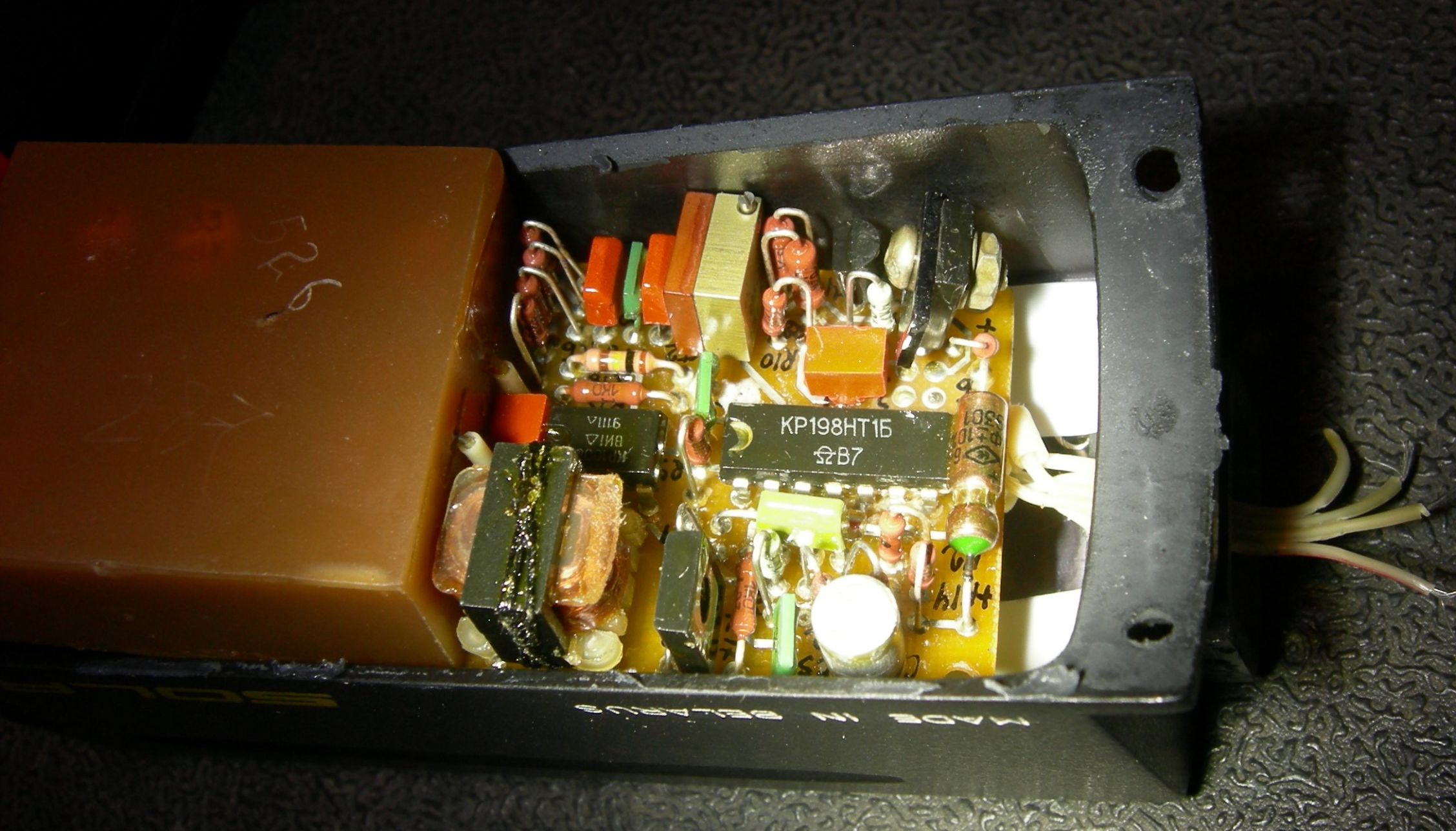

И комбинированный питальник оттуда же (обеспечивает питанием ЭОП ПНВ и ЛД, причем похоже, что тут собран стабилизатор тока/мощности излучения для ЛД с фотодиодной ОС):



У Клапы кстати подобный без маркировки выложен: http://155la3.ru/fpu_unknown_5.htm

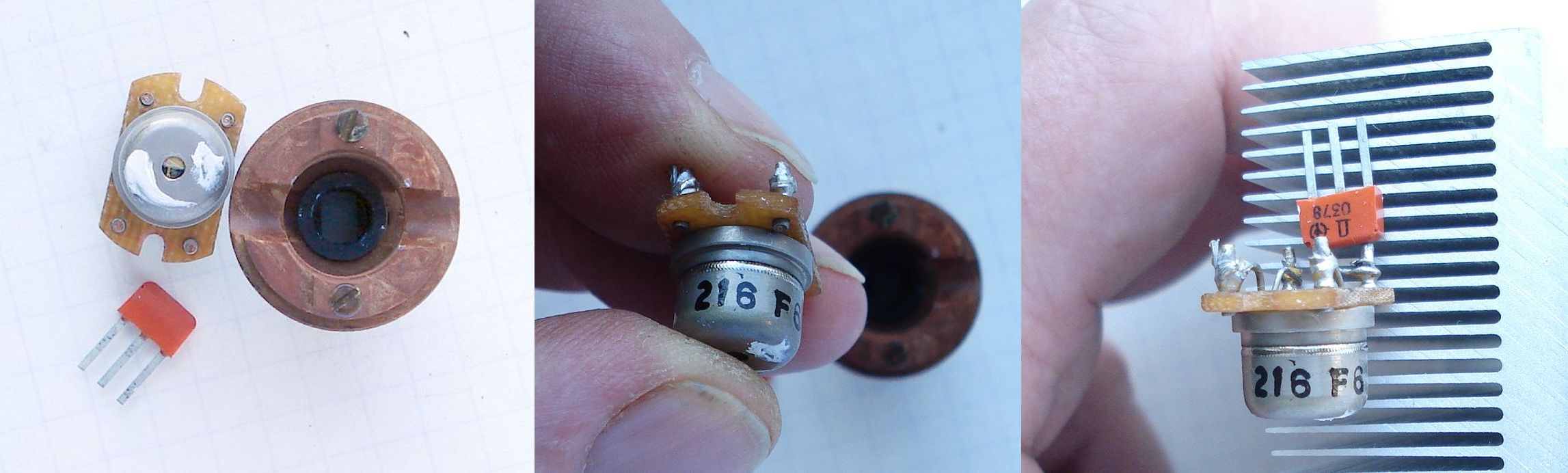

Хех, и снова похожий ЛД засветился. На этот раз в составе геодезического прибора Та3М примерно 20-и летней давности.


Фото отсюда: http://kxk.ru/dustyattic/v1_911478__.php



Лазерный диод ЛДС-1, 1981 год. Полагаю, что из ранних.
Производитель и какие-либо параметры неизвестны, единственное что - длина волны излучения предположительно 950 нм (со слов передавшего его мне человека).

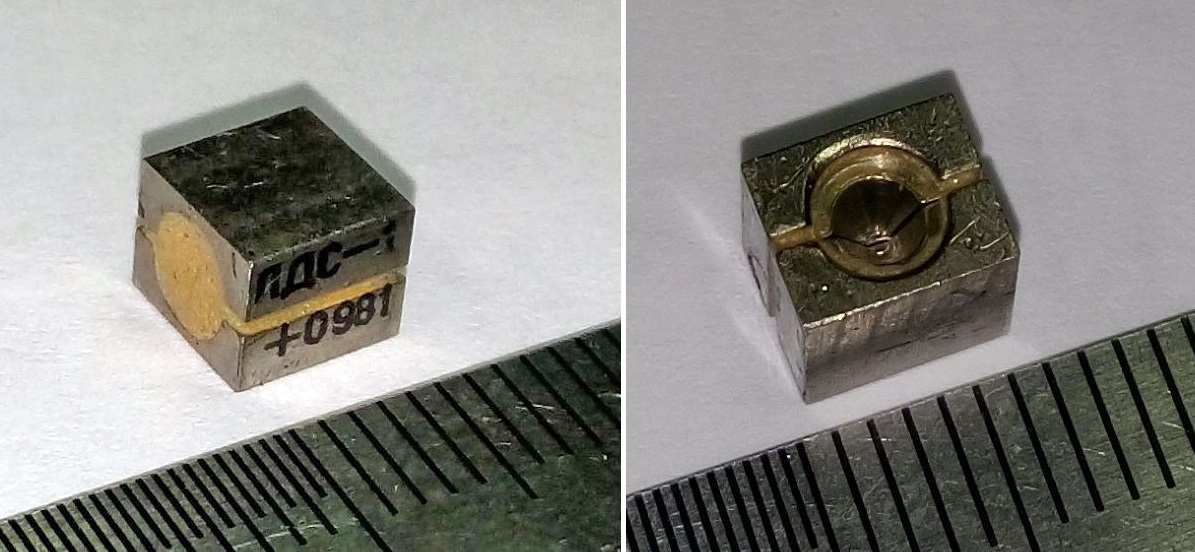

Общий вид с разных сторон.
Окошко закрыто стеклом.

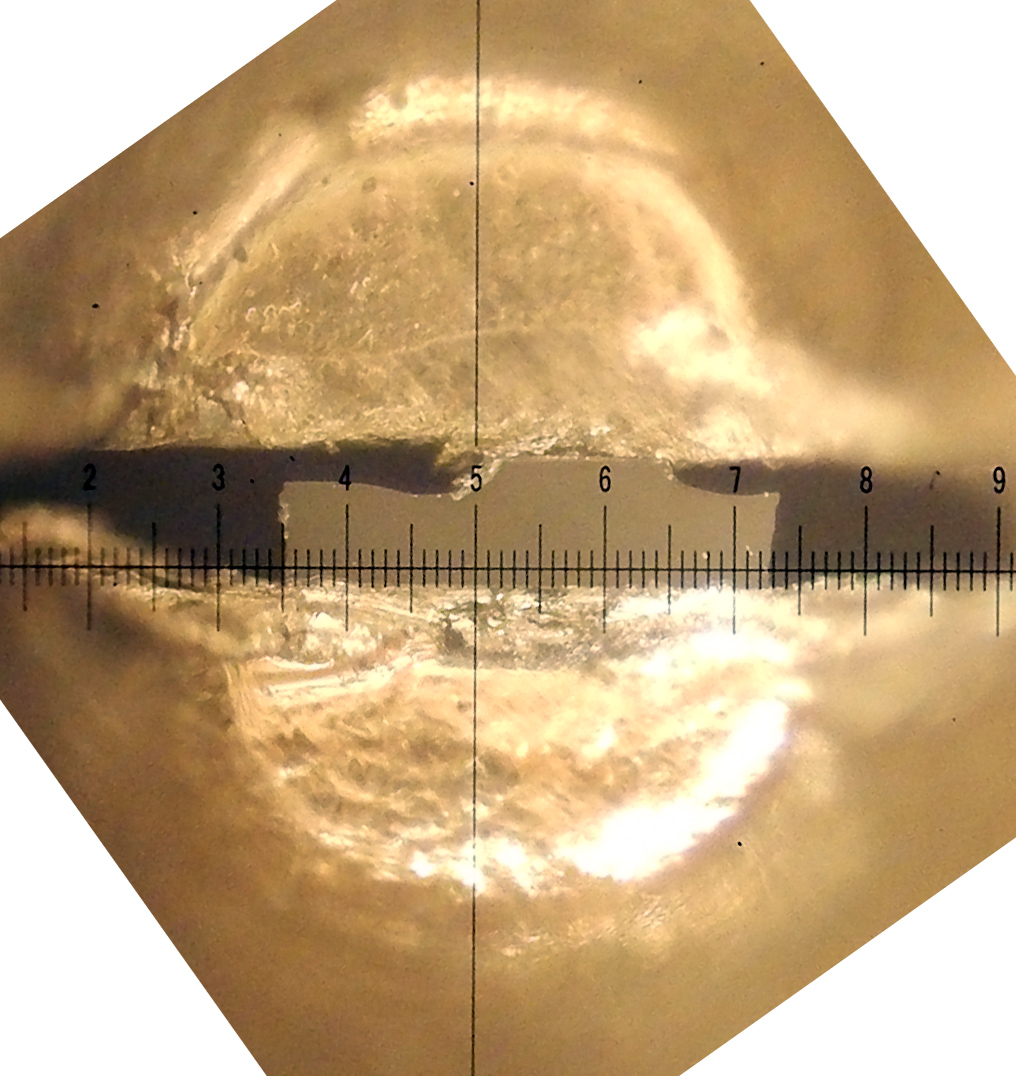

Торец кристалла крупно. Цена деления шкалы - 10 мкм. Кристалл выглядит как-то неаккуратно.


Если у кого есть какая-либо инфа по нему, поделитесь пожалуйста.



И еще пара советских ЛД, вроде бы не особо редких:

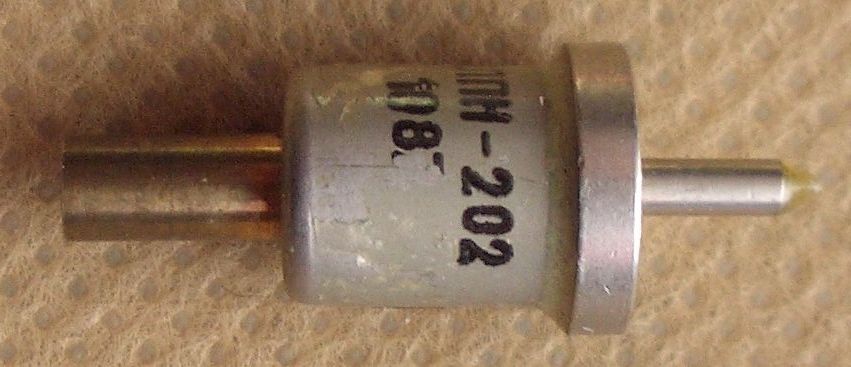

- ИЛПН-202:


- ИЛПН-301-1:

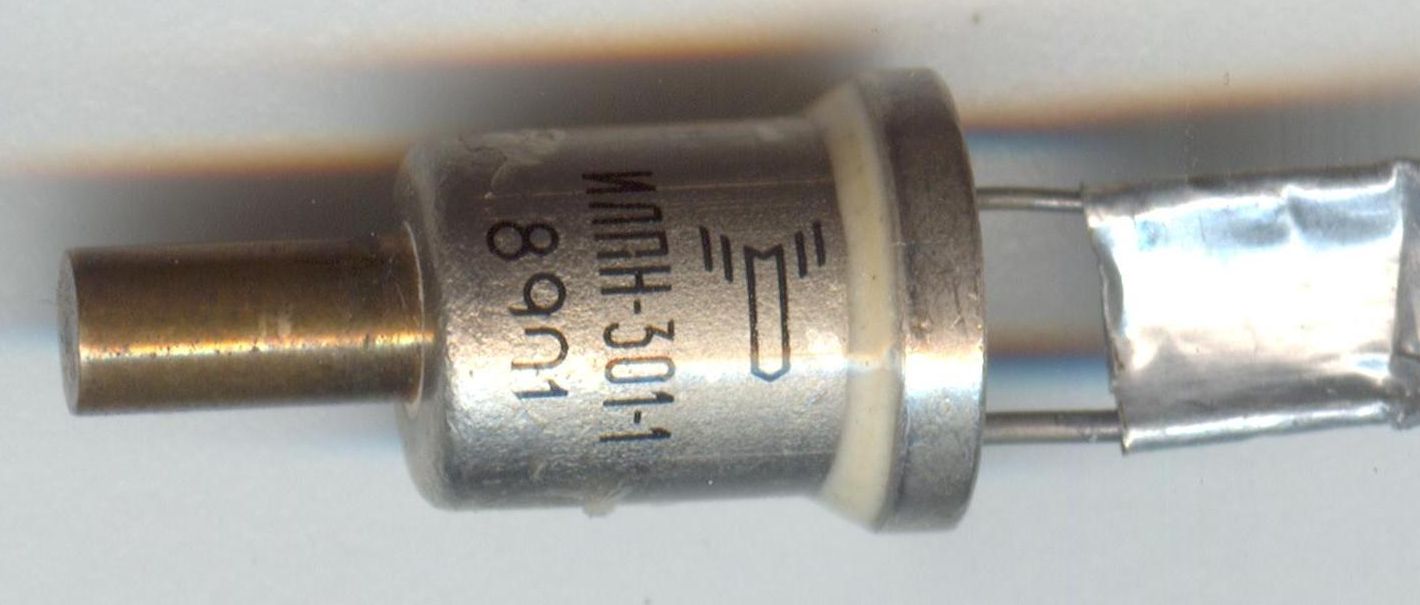

(Фотки репостнуты с форума Оффтоп).



Найдено на ebay.

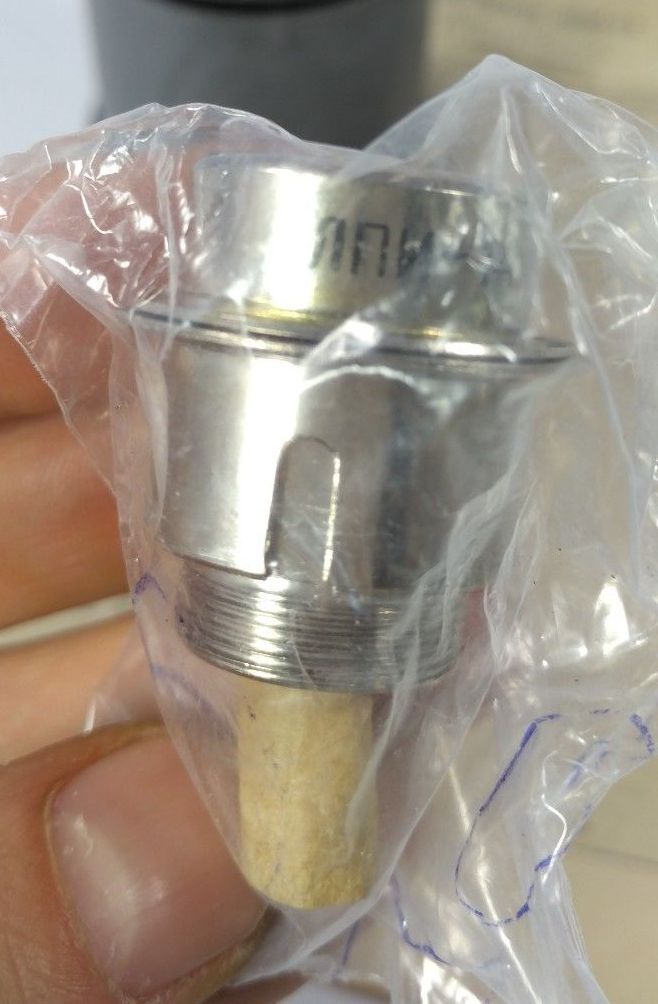

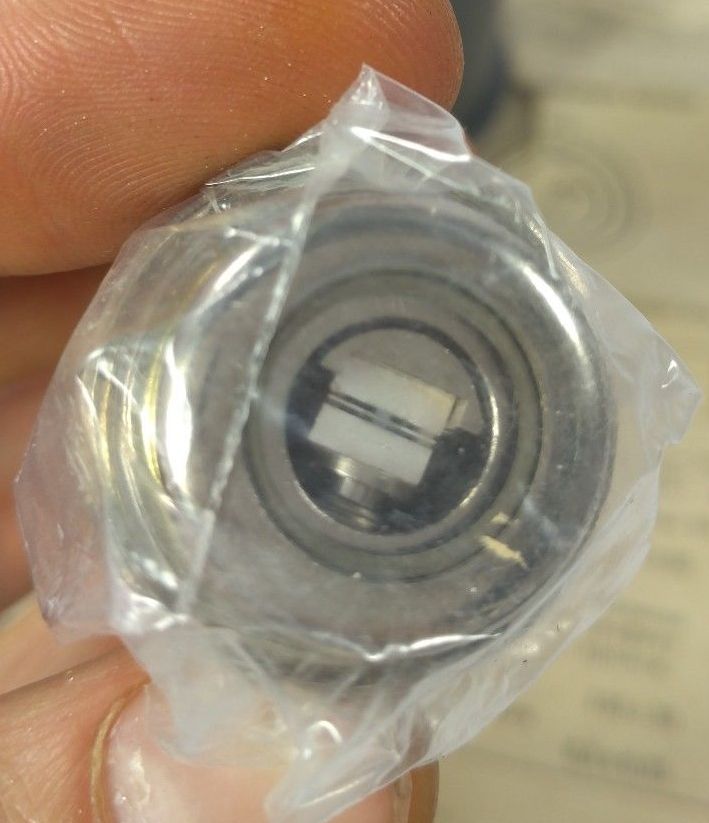

Лазерный диод импульсного режима ЛПИ-14:

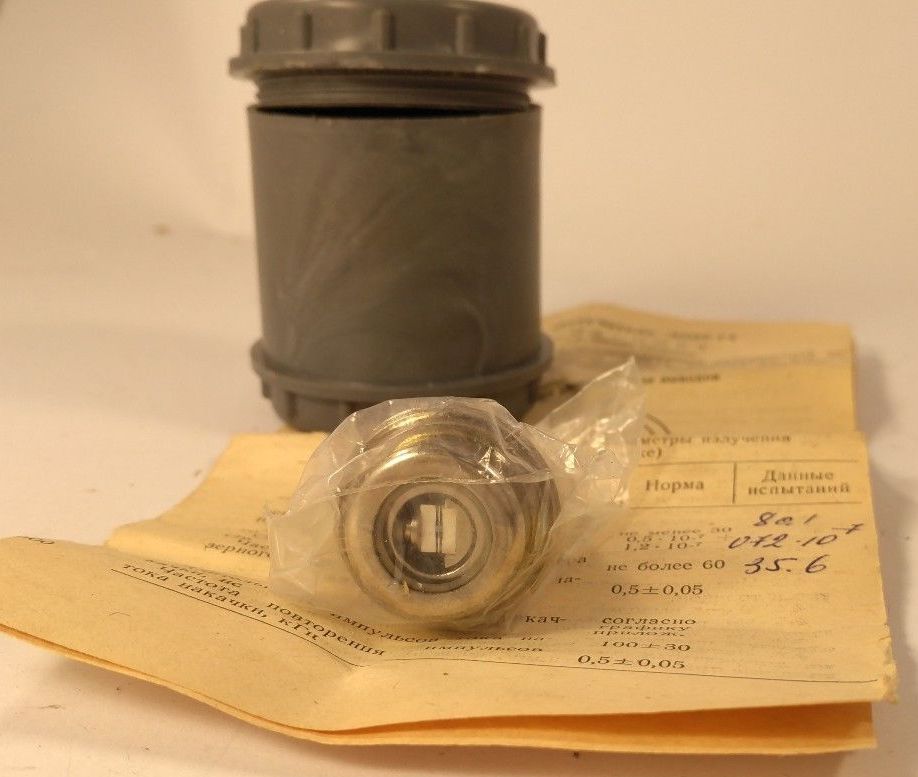

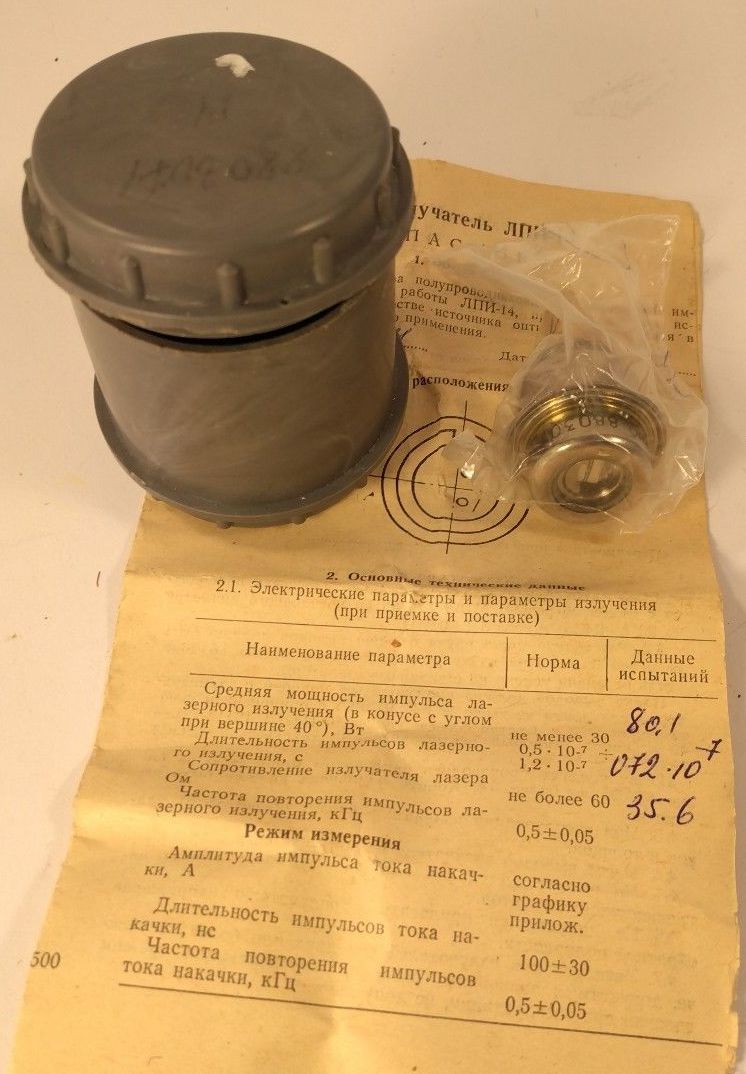

И родной паспорт. Качество конечно плохое, но хоть что-то...

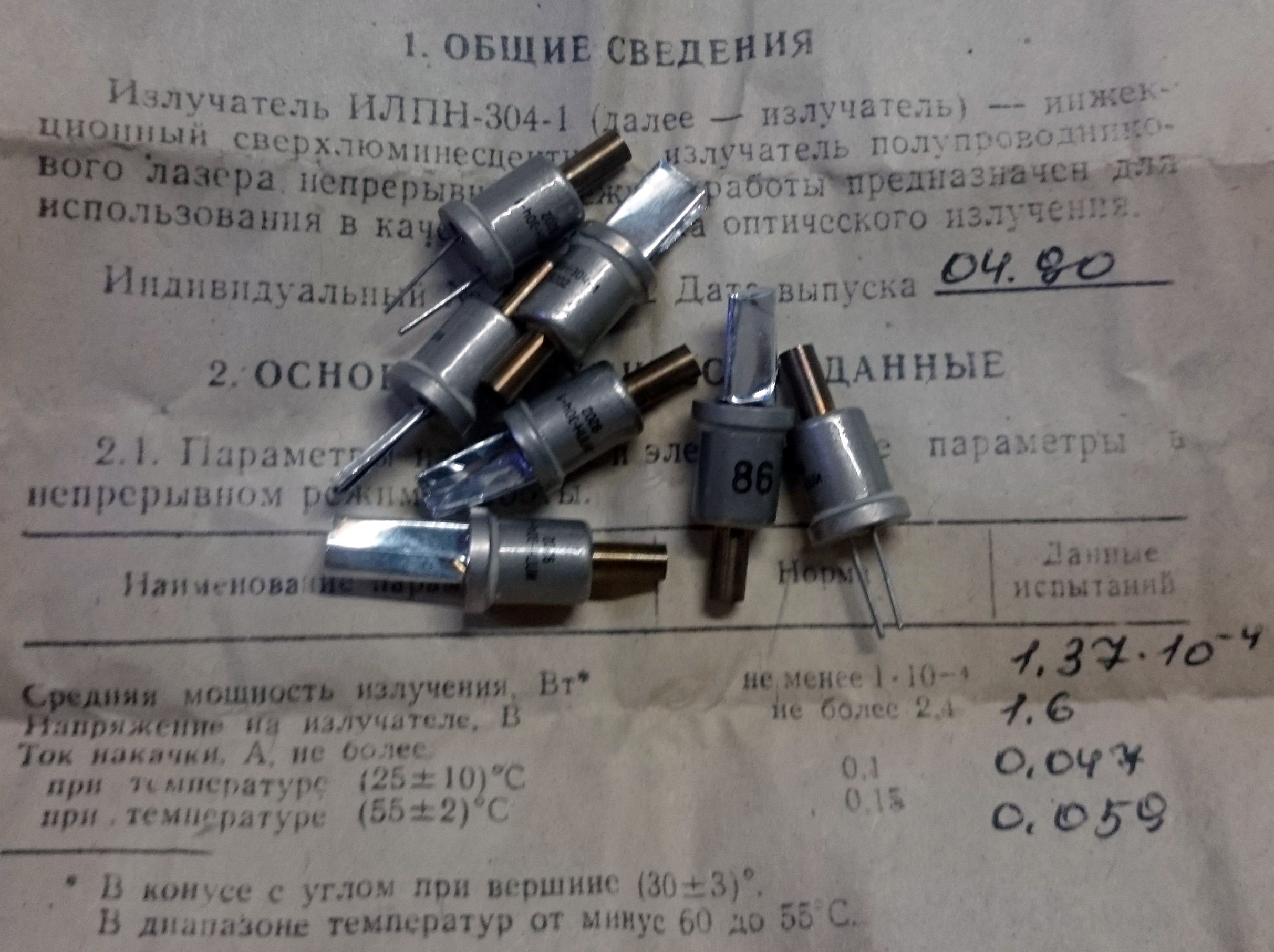

ИЛПН-304-1.


(Фото от знакомого)



Репостну полезную ссылку с форума Оффтоп:
Каталог-справочник Лазерные источники излучения. Ч3 (полупроводниковые лазеры).-М., 2000
https://yadi.sk/i/74TIR8QS349V72



ЛПИ-102:


И некое пока неизвестное изделие, скорее всего излучатель или приемник для работы в ВОЛС:


(Фото репостнуты с форума Оффтоп с разрешения пользователя checha)



Наконец-то себе заимел

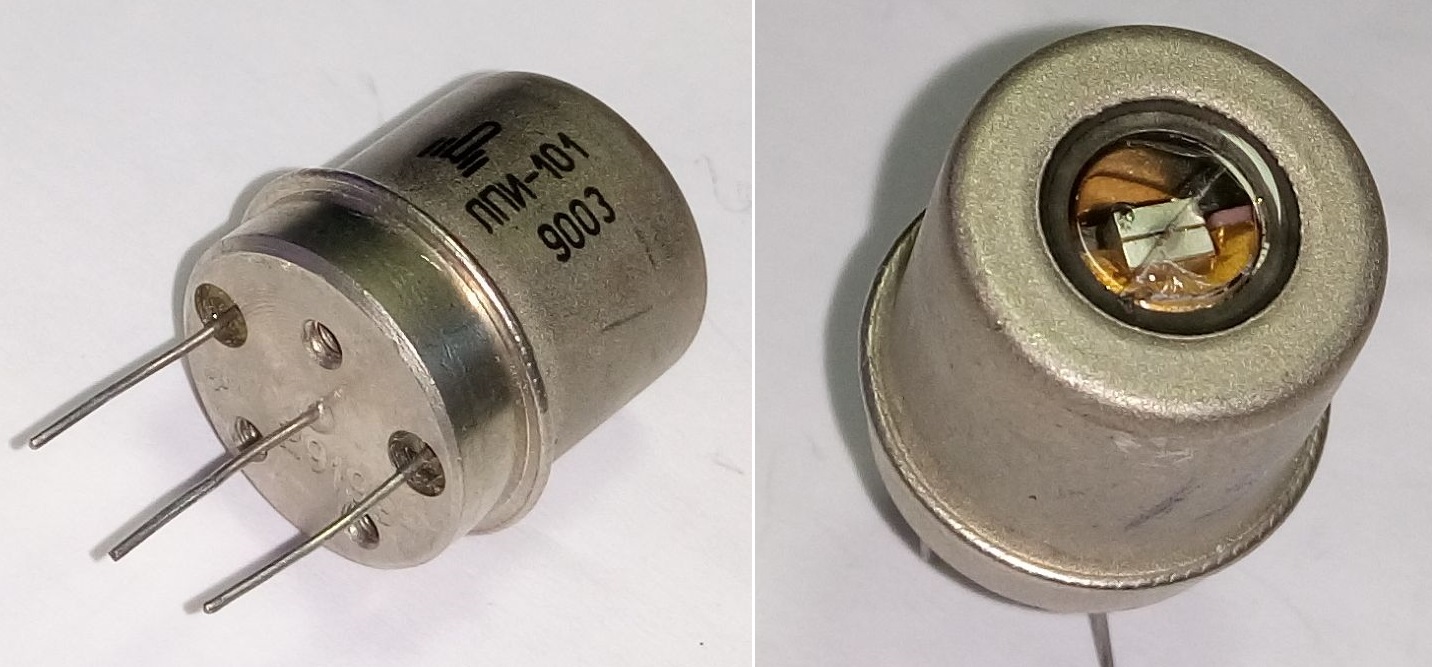

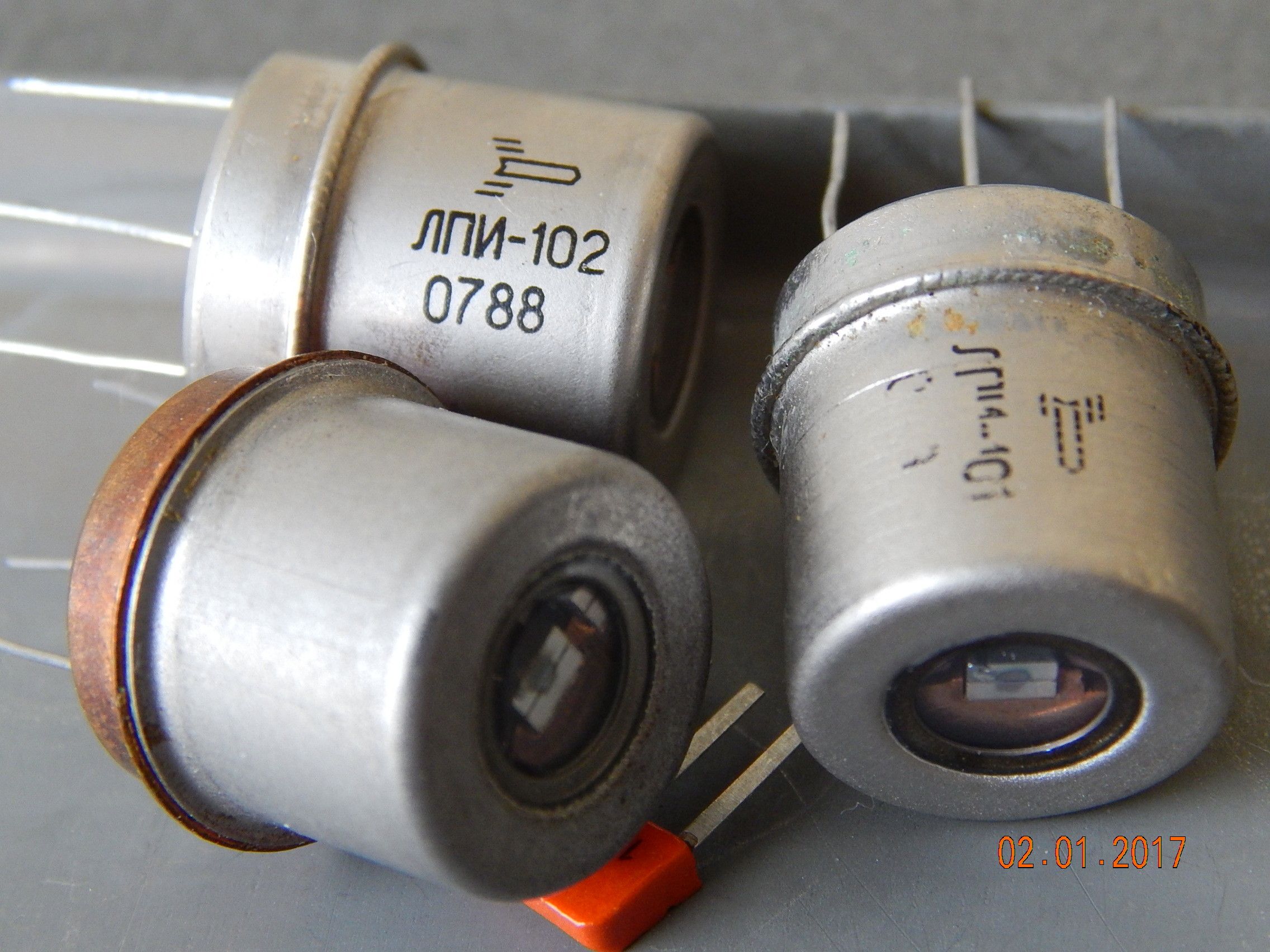

ЛПИ-101, 1990г, КРЛЗ:

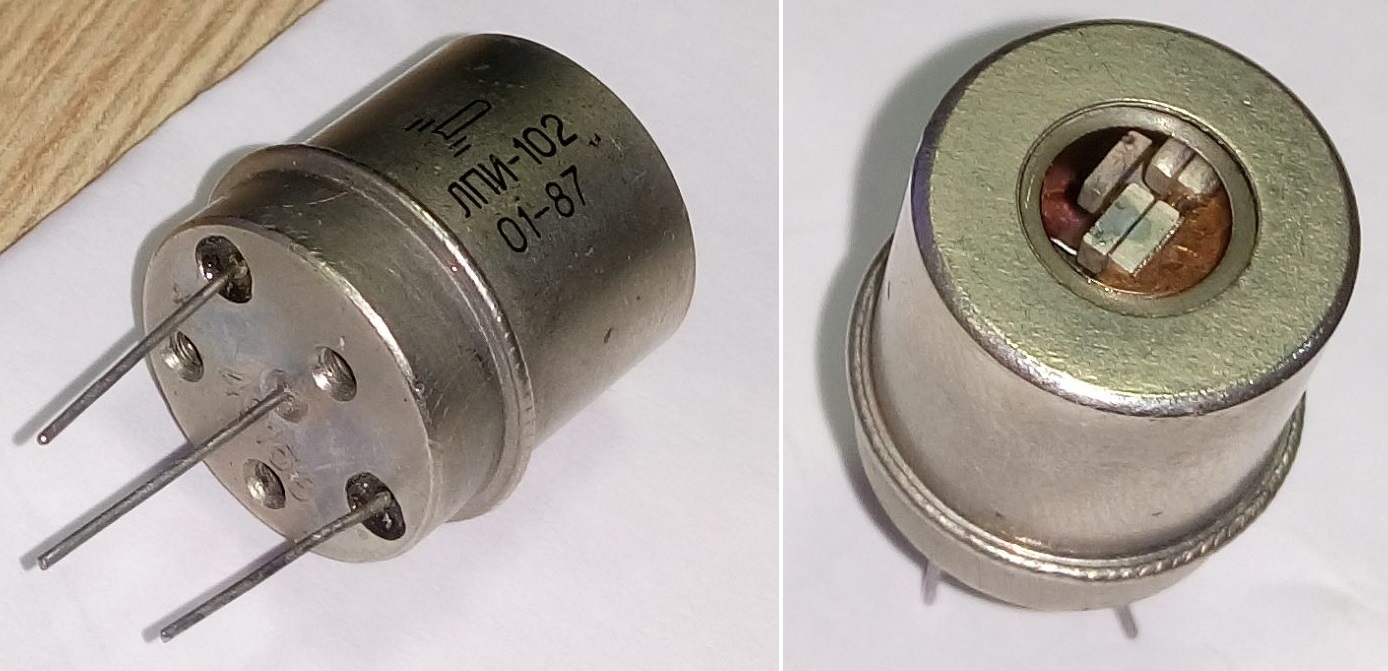

ЛПИ-102, 1987г, КРЛЗ:



Импульсный лазерный диод ЛПИ-120-2, КРЛЗ, 2001г:

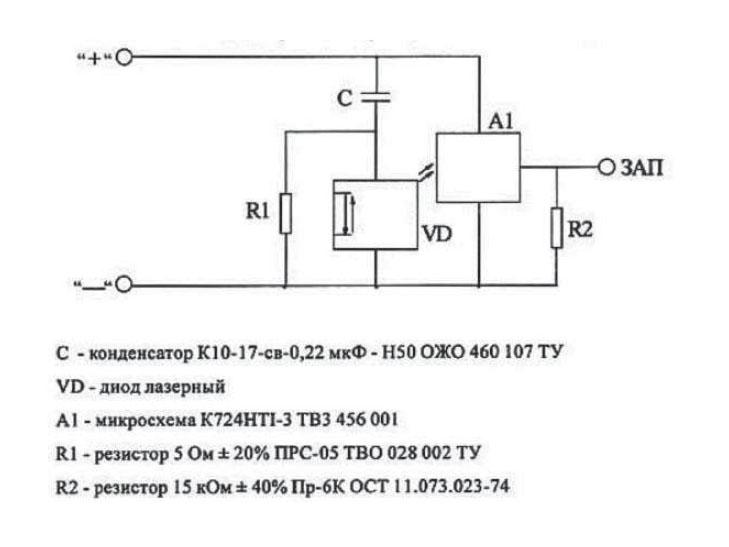

В интернете попалась вот такая его внутренняя схема

и, увидев ее, мне захотелось вскрыть ЛД, чтобы проверить, реально там внутри кристалл 724-ой серии или нет.

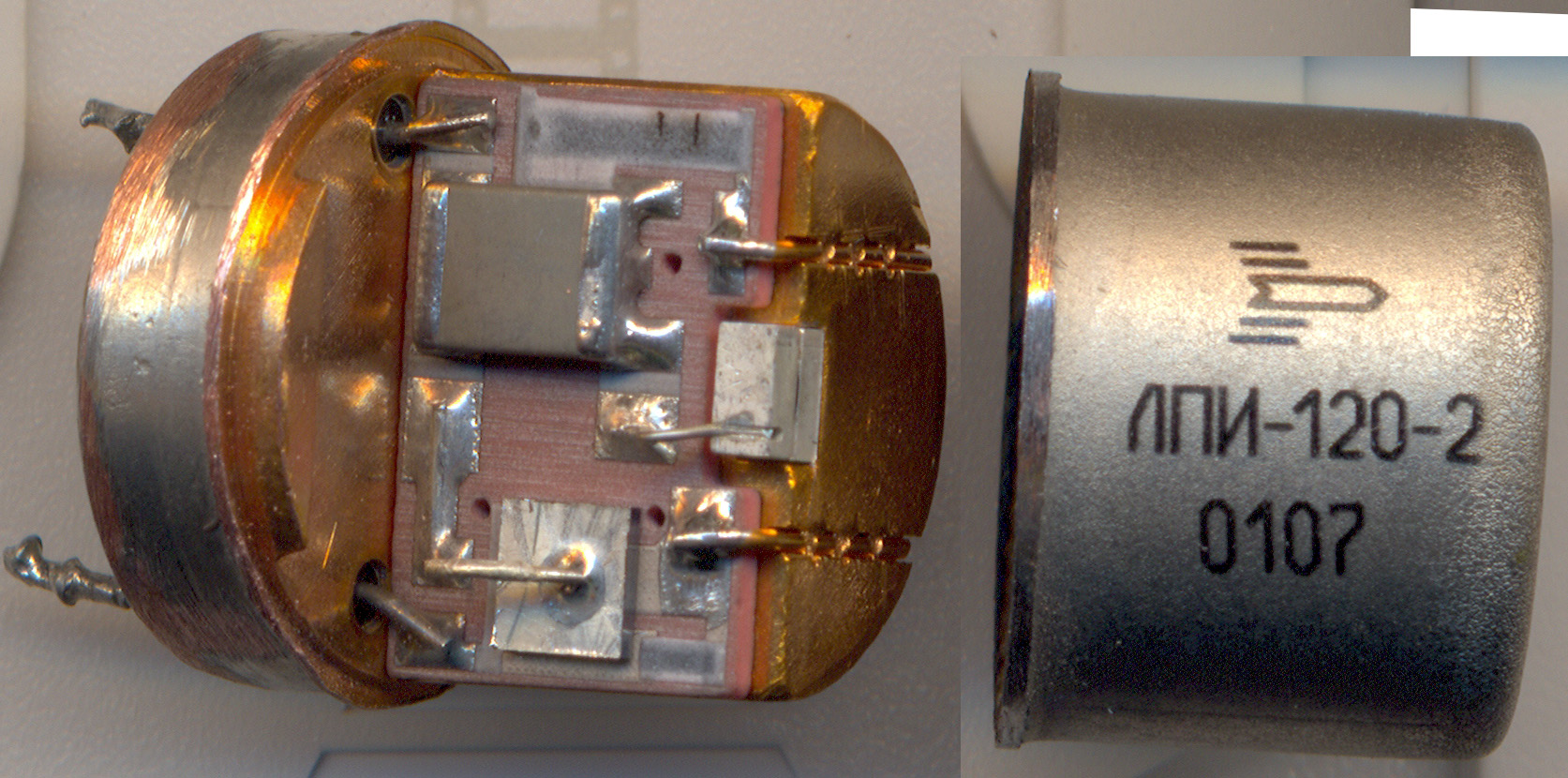

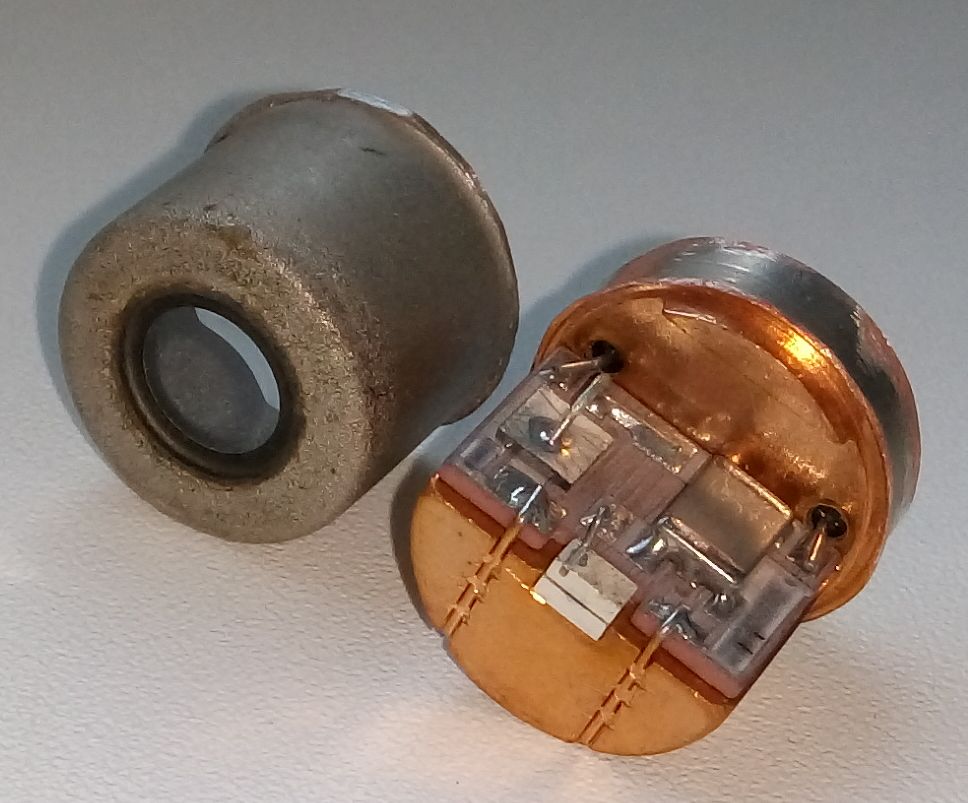

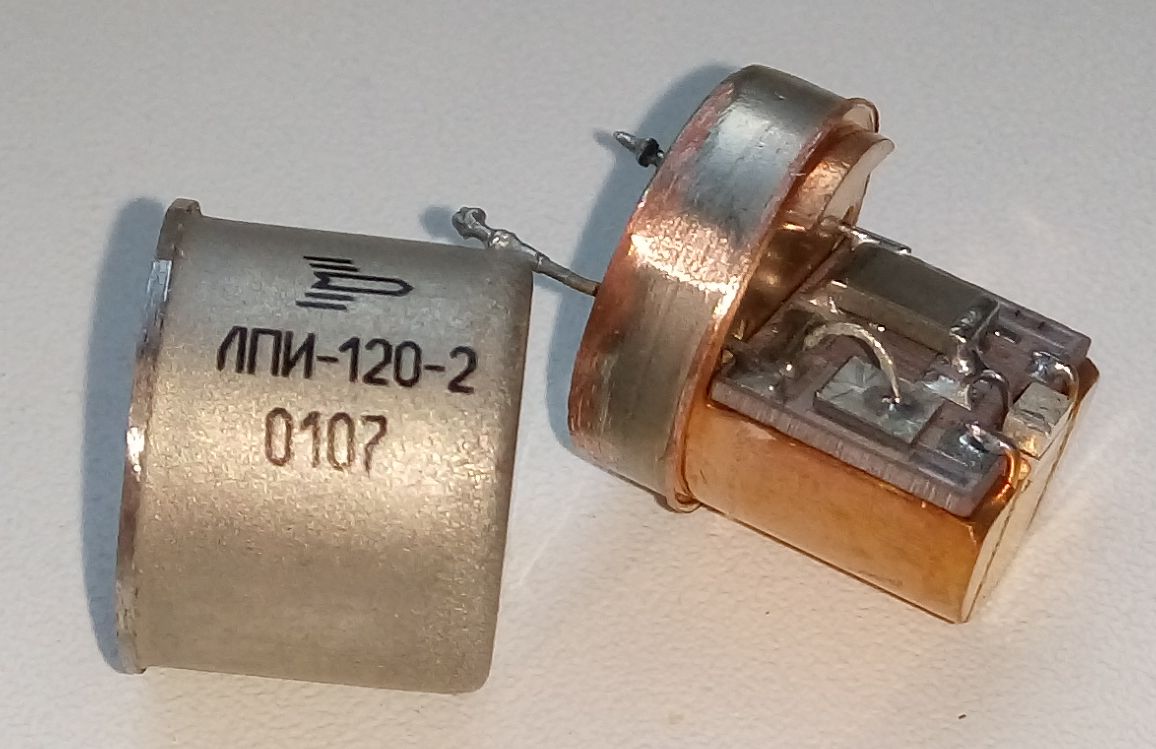

Открываем:


Крупнее:


Что можно сказать точно: начинка полностью соответствует опубликованной в интернете схеме, единственное сомнение состоит в том, что управляющий кристалл - именно К724НТ1-3. С внешней стороны он полностью закрыт металлом, да и размер смущает. Вопрос пока открыт...



Я аккуратно - сварной шов только сточил и все

Вскрытый ЛПИ-101 есть выше.
А вот если у тебя есть вскрытый ЛПИ-102, буду благодарен, если выложить тут фото (если конечно найдешь его)



Все равно вандализм! Можно же было его рентгенчиком просветить...
