Усилители для гальванометров

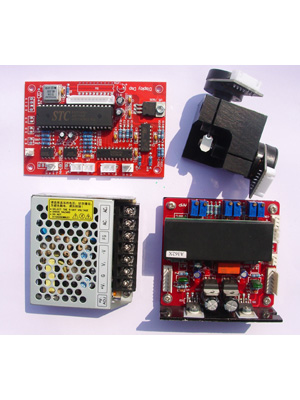

Гденибудь есть схема усилителя от этих гальво.



Если крупняком фото платы пришлёшь нарисую, и коробку черную вскрыть надо, а так врядли ты найдёшь. Но я думаю там не сложнее чем у чана



Схема драйвера от одного знакомого. Работала с гальвами с оптическим диском(такой с одной стороны темный, с другой - светлый) в качестве детектора позиции. Говорит что разгонял до 18К.
http://zalil.ru/31150261



Есть такая штука - фотовывод. Это высококачественная печать(>=2400 dpi) изображений на прозрачной пленке. Используется в типографиях для подготовки к оффсетной печати. Стоит совсем недорого. Если такой кружок изготовить фотовыводом, то он может подойти. Печатный растр там слишком малого размера и будет "размазываться"(т.е. какбы интегрироваться) толстым лучом светодиода. Но это все надо пробывать.
А сама по себе такая ОС еще тем привлекательна, что кружок дает большую линейность и большой рабочий угол по сравнению с нашим диф.детектором на паре фотодиодов.



Прошу помощи! Усилители на печатках vitalkalma под smd . Гальванометры изготовлены тщательно с осями 1мм. Фотодиоды bpw34 . Spaghetty 1.8.06. Простые фигуры как-то рисует, но что-то более сложное,и т.ч. тест - не узнать!



Что Spaghetty выдает на Осциллографе смотрели? А вообще усилители настраивать нужно. Детальнее проблемму опишите...



Фото выложить не готов, будут позже. Пока,если можно, несколько вопросов:
-испытывались ли печатки под SMD ( те,которые изготовлены раздельно ,думаю первый вариант)
-нет ли нареканий на Spaghetty (твой источник на upload)
-какое оптимальное напряжение на гальванометрах
-есть ли необходимость экранирования гальво (даже при небольшом усилении у меня заметное влияние друг на друга)
-при изменении скорости от 1 до 20К тест рисует какой-то набор завитушек , ломаных линий, меняется только расположение
-какое количество кадров устанавливать в настройках
-если есть- выложи печатку под утюг расширителя с ЦАП , хочу попробовать
-на выходе Spaghetty : гальво +_ 5вольт, правда немного грязновато
RGB +5 вольт



Мои печатки (из поста в конце страници http://lasers.org.ru/forum/threads/Усилители-для-гальванометров.511/page-7 ) у меня продолжают работать в моем проекторе.

Spaghetty не использовал, пока еще...Использую NLS1.6.7

Какой размах напряжения, как его вам померять? Перефразируйте вопрос.

Это уже было... Когда в схеме настроен Damping, взаимное влияние гальванометров отсутствует. Экранировать провода.

Начнем с простого. Как выглядит квадрат из набора тестовых ILDA-шек?

Такое, чтобы скорость сканирования не превышала предел, при котором рисунки начинают сильно искажаться.

Нет такой. У самого собрано на проводках. Микросхемы приклеены вверх тормашками на текстолите.

Это как, грязновато?

Всегда?



Кто-нибудь. У кого заводские 20kpps гальванометры? Снимите фото или видео как они рисуют с этой 20kpps скоростью. Мои самодельные уже рисуют так. Это какая скорость?

Первая фотка - 15kpps, вторая - 20kpps, третья - мой проектор



Ну, как настроил свой проэктор? У меня происходит то же самое, может у тебя есть какие-то идеи?



Привет всем!!! Спаял плату усилителя, вроде работает, но накаляет один момент, если выкрутить gain в ноль на входе лмки присудствует небольшое напряжение, и соответственно на выходе тоже напряжение ротор гальванометра занимает крайнее положение. При настройке gain ротор занимает рабочее положение, и реагирует на offset, как должно быть. Это не скажется на качестве картинки?



И еще вопрос: что дают конденсаторы С21, С22, С ними у меня возбуждается гальванометр, выпаял их вроде стало лучше. Да, все конденсаторы у меня SMD 0805. Спагети квадрат рисует нормально, все остальное каша В чем может быть проблемма?



Привет всем. Тоже сделал усилители как у vitalkalm, под smd компоненты, все каскады работают, но вот проблема с ОС,не могу настроить, перечитал все на сайте по этому поводу. При прибавлении Gain ротор не становится в исходную точку, а начинает раскручивается (даже если стоит один фотодиод), или медленно вращаться то в право то в лево. фотодиоды кстати 5мм черный, заслонка правильно стоит, начала-концы обмоток правильно подключены, не знаю что и делать уже( подскажите что может быть еще не так.



Народ, скажите, а может такой гальвонометр делать сплошную заливку, т.е. не контур рисовать, а закрашенные изображения? И ещё, почему, двигатели все собирают сами, почему не подходят заводские (и есть ли они в свободном доступе)?
