Мой синий портатив 1.5А

Ну вот наконец-то я спаял драйвер, рассчитанный на 1.5А и сразу же собрал синий портативный вариант. Особо не старался, кнопку, например, просто примотал к корпусу изолентой, поэтому выкладываю в этом разделке.
Фотку корпуса я уже выкладывал вот тут: http://lasers.org.ru/forum/threads/Мой-синий-полустационар.1762/page-6#post-66565

Вот какие у него получились характеристики:
Выходная мощность (предположительно) - 1.2-1.4Вт
Диод - от проектора A130
Оптика - стекло Aixiz с просветлением на 405 нМ
Драйвер на TPS61030
Рабочий ток - 1.5А
Питание - литиевый аккумулятор 18650 2800 мА*ч

При работе нагрузка на почти севший аккумулятор - 2.6А(!)

Вот фото корпуса:

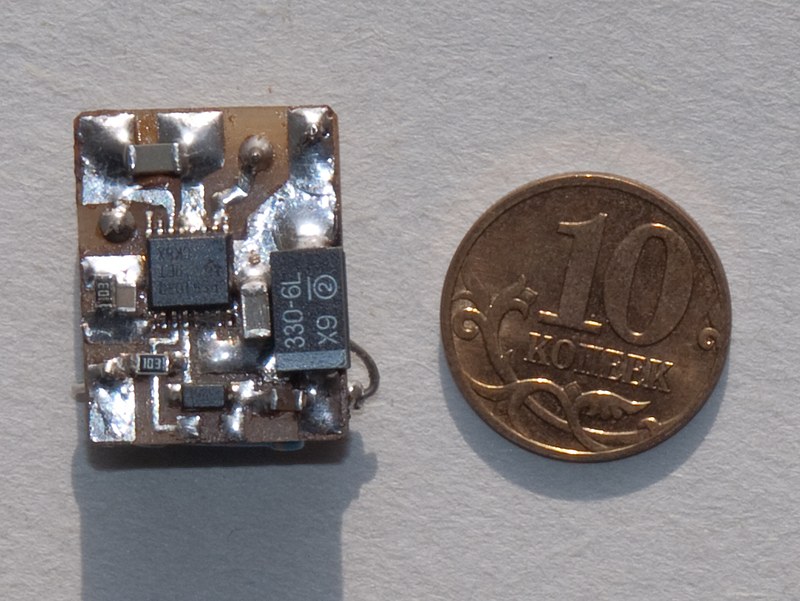

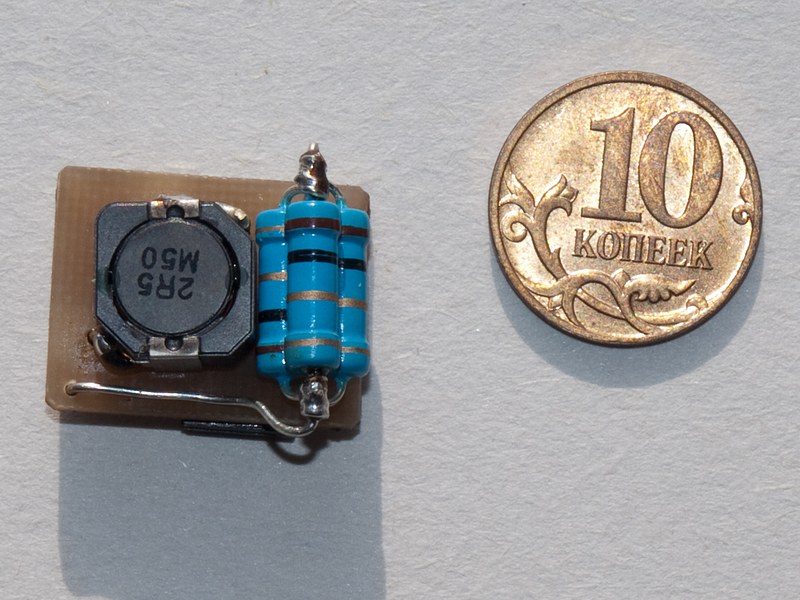

И фотки драйвера:




Впоследствии увеличил ток через ЛД до 2-ампер! нагрузка на аккумулятор - ~3.5А

Вот видео, где лазер зажигает спичку (деревянную часть) почти мгновенно:



да, было бы вообще идеально с цилиндрическим. Но я пока не знаю где такой взять

нашёл в магазине. К сожалению, номинал сильно отличается от рекомендуемого, пришлось поставить на 2.5мкГн вместо 6.8мкГн, т.к. в магазине были только 2.5мкГн

думаю, немного больше - часа полтора



радиатор греется, но не сильно. Этот радиатор работал у меня па стационаре какое-то время на таком-же токе. Вроде нареканий не было

Видео нечем снимать, забрали фотоаппарат с поддержкой видео Лучше фотки сделаю



ArtDen. У меня есть несколько цилиндрических пластинчатых радиаторов. Правда у них дырка под крепление лишь в одной плстине. Вобщем, если интересно, я могу на днях, когда пойду в мастерскую сделать фотографии и замеры.

А вооще очень здорово, тоже хотелось бы глянуть на фотки и видео злобности )



Ага, было бы неплохо

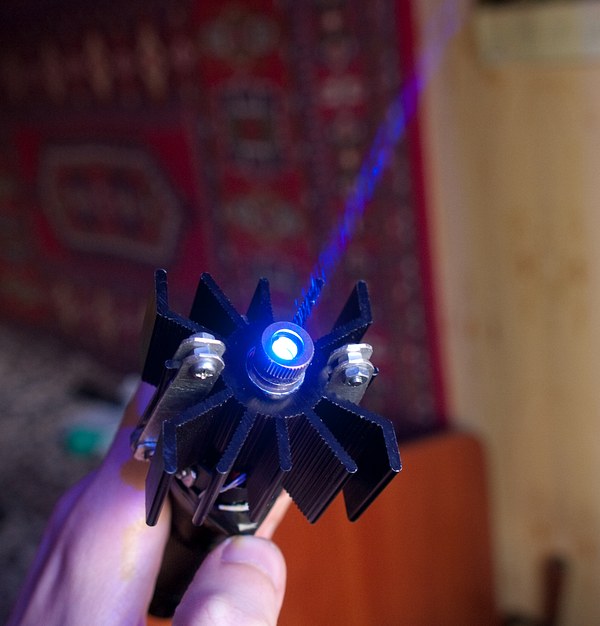

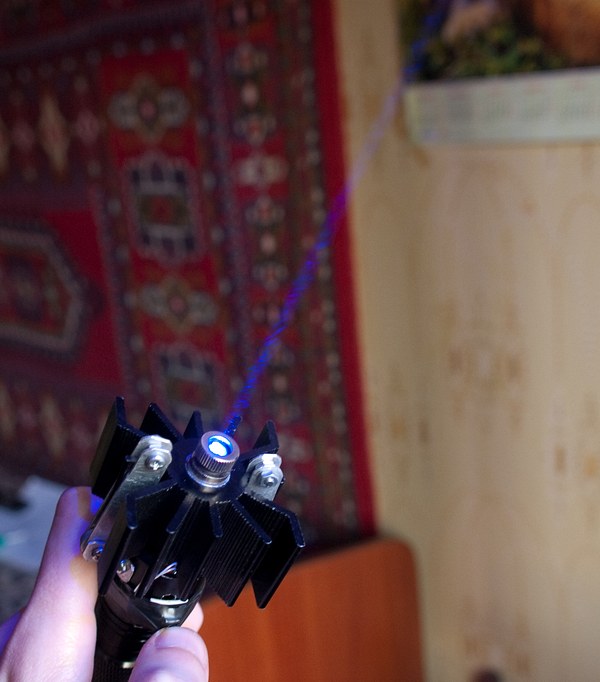

Вот пара фоток луча:




Видео смогу сделать только через неделю



А когда вечер наступит у вас - сделаете?



Отличная конструкция, кстати радиатор брутально смотрится Кстати а ивправду что этот диод выдерживает 1.5 ампер??? Тоесть я могу питать его и не бояться спалить? Ну конечно с охлаждением причем даже вентиляторным. Просто я думал что он при 1.5 сдохнет



Диод помирает при токах более 2.5А. 1.5А - для него самый оптимальный вариант, на мой взгляд



Вот, синий луч на закате:



Замечательно,а у нас светло и не собирается темнеть)))



Так я давно уже замерял. Вот фото пятна на расстоянии 100м:

Длина пятна получается ~15 см. Так что расхождение не радует



Туманное утро...

Провода только всё портят



Очень красивый лучь, такого непревычного цвета А насчет проводов... подождем лет 10-20 глядишь эти синие станут 100ваттными и тогда провода будут не помехой
