Интересные и необычные ЭВП

Тема в разделе 'Электронно-вакуумные приборы', создана пользователем suslox, 12 окт 2009.

  1. vjatsky

    vjatsky Пользователь

    Внимательно просмотрел - после отклоняющих пластин ничего нет. И на рисунке трубы после пластин ничего не нарисовано. Может второй анод находиться перед отклоняющими пластинами?

  2. Упырь Болотный

    Упырь Болотный Пользователь

    Поглядите, есть ли контактные усики на диафрагме между Х и У пластинами. Эти усы должны касаться конуса, либо его аквадажного контакта.
    ЗЫ. Фигли смотреть - вон он, ус, под на Вашем фото аккурат под "0613-01" виднеется.

  3. vjatsky

    vjatsky Пользователь

    Вы правы, есть незаметная полоска металла с этих усиков вниз...

  4. tonchik254

    tonchik254 Пользователь

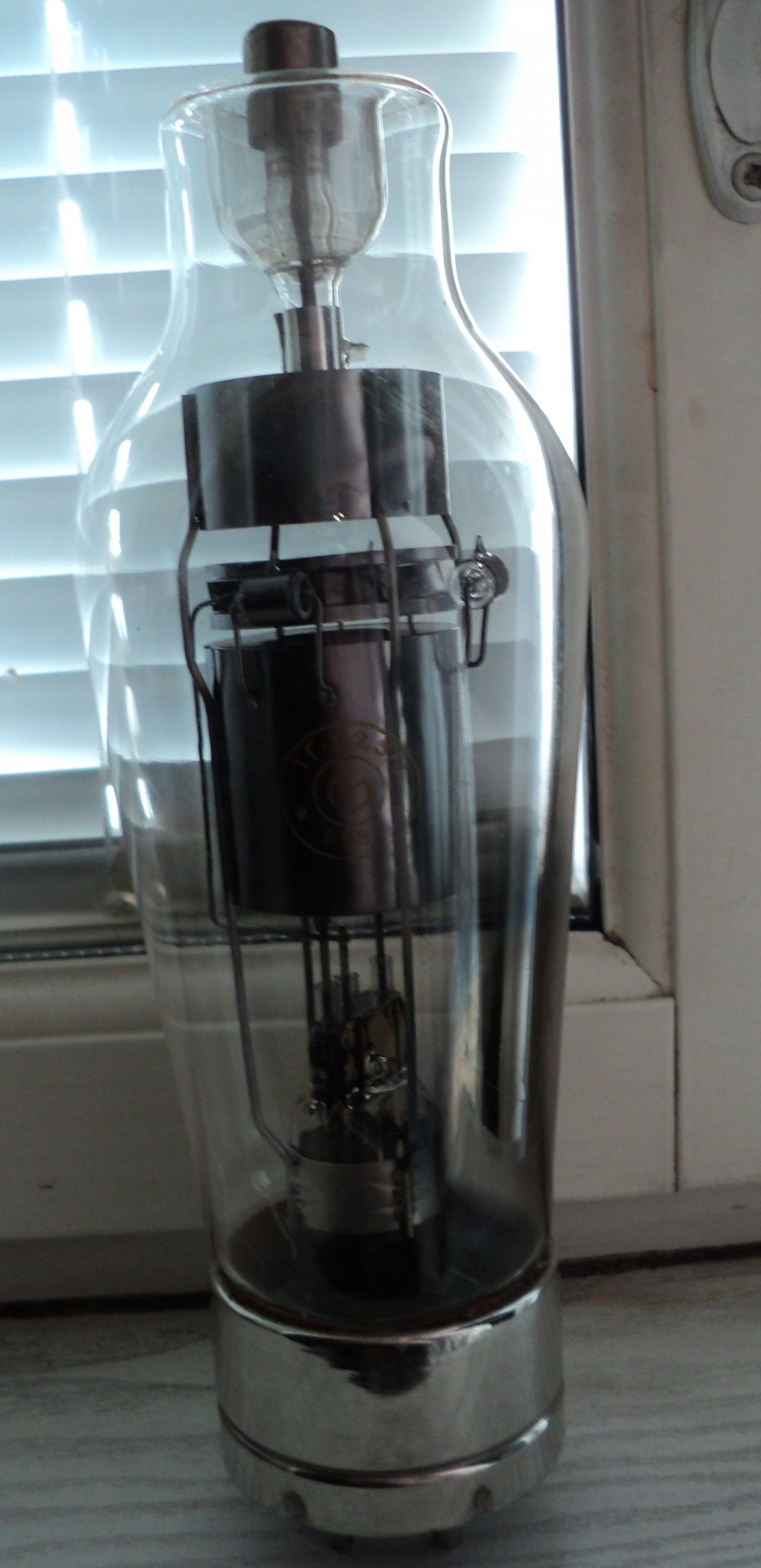

    Древняя ГУ-80 иностранного производства:) DSC03672.JPG

    BMWXXX, Андрей1982 и St2Ra3nn8ik нравится это.
  5. akk

    akk Пользователь

    Пара интересных приборов, оставлю тут для истории.

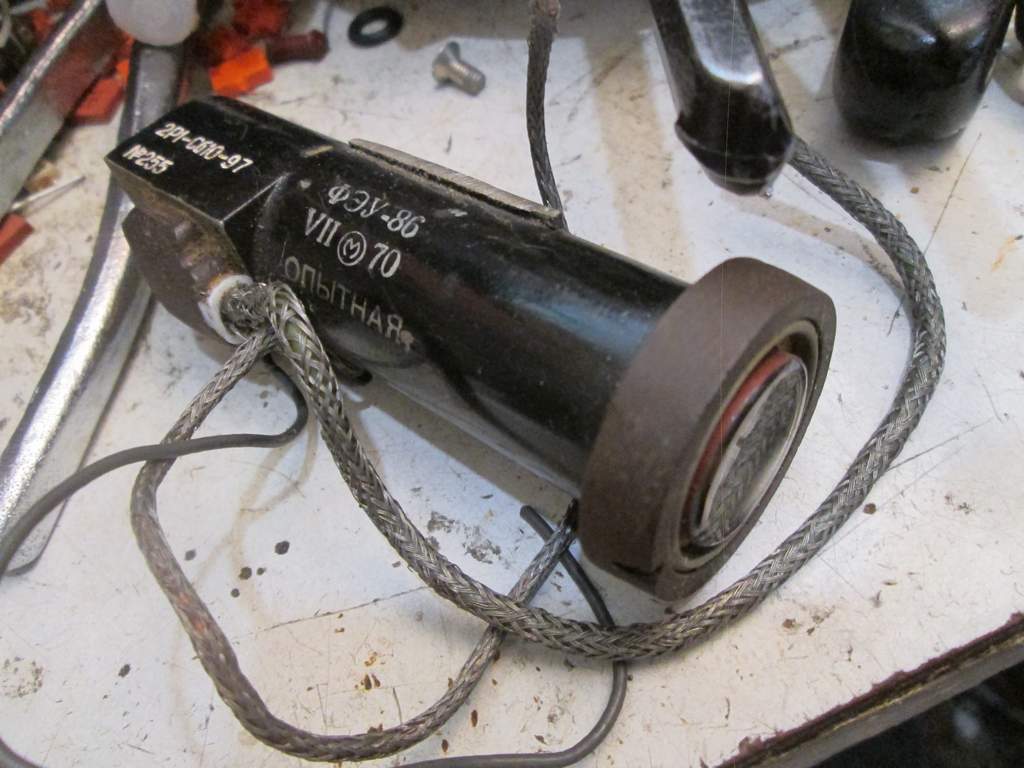

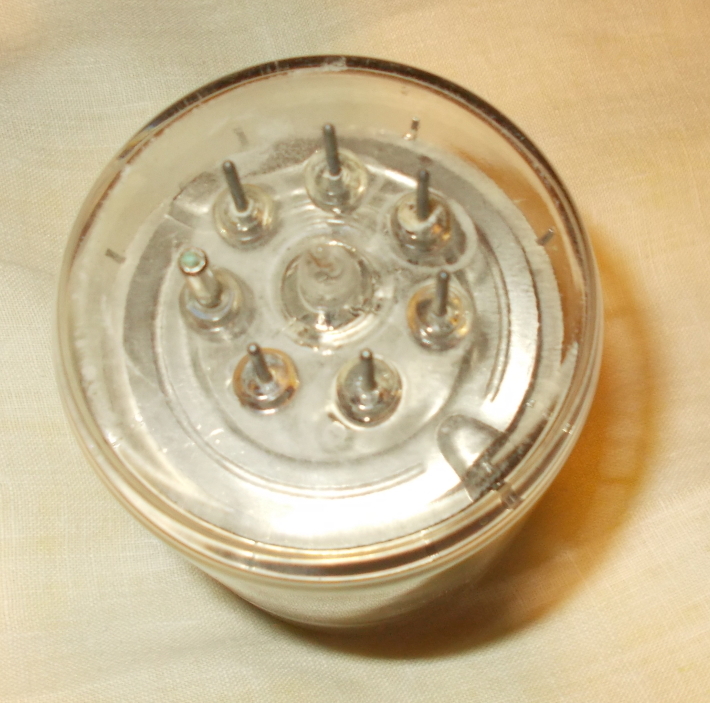

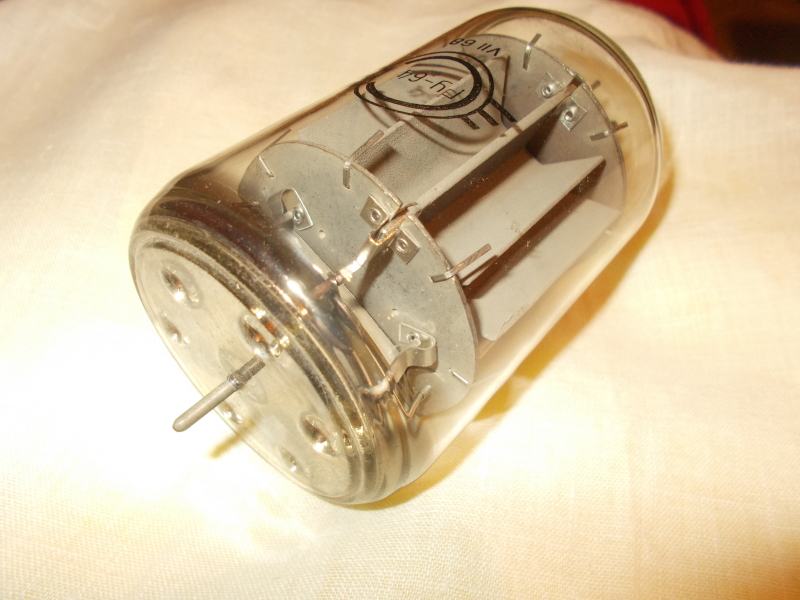

    Фото 1) опытный фэу-86, фотокатод диаметром 20 мм. ФЭУ изначально интегрирован в корпус со встроенным делителем.

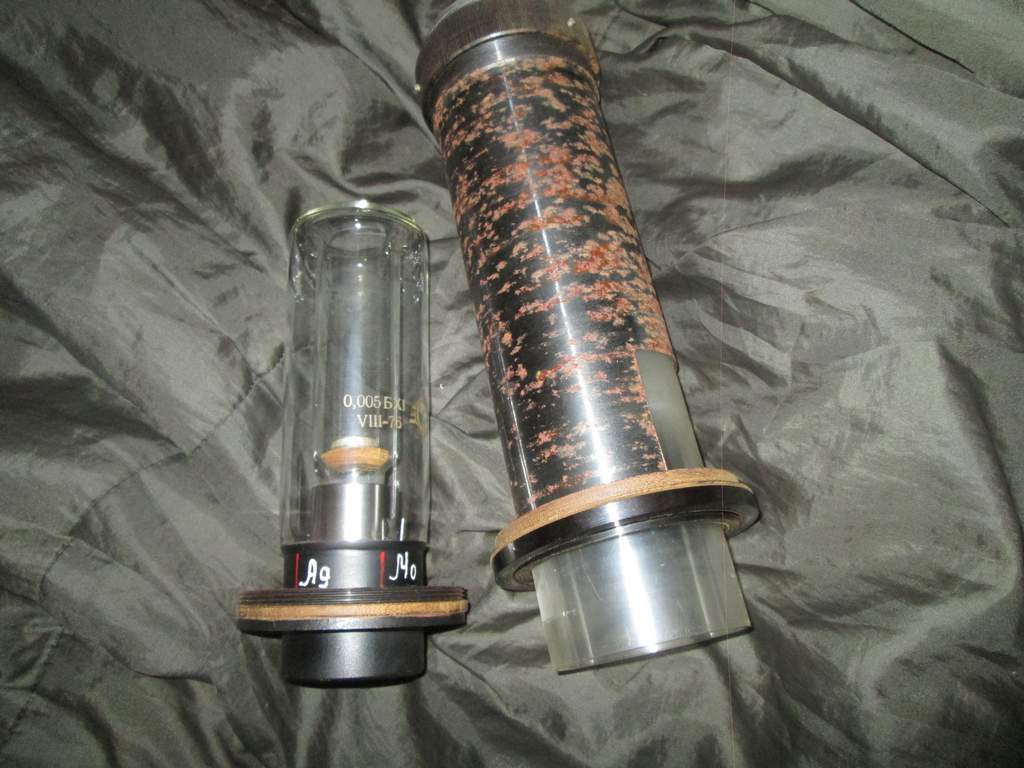

    Фото 2) интересная Р-трубка 0,005БХ1 для рентгенофлуоресцентного анализа. Особенность трубки - внутри на магнитной муфте располагаются 6 вариантов анодных мишеней, которые перемещаются под электронный луч внешней магнитной муфтой.

    Если кому-то понравилось, то эти лампы сейчас выложены на барахолке.


    Вложения:

    • mIMG_3479.JPG
      Размер файла:
      84,5 КБ
      Просмотров:
      115
    • mIMG_3480.JPG
      Размер файла:
      87,5 КБ
      Просмотров:
      111
    BMWXXX и St2Ra3nn8ik нравится это.
  6. akk

    akk Пользователь

    Ну и по современным ЭОПам, тоже оставлю здесь упоминание.
    Характерные особенности - выход на волоконном элементе, электронное усиление с использованием микроканальной пластины.
    Подробное описание конструкции с фотографиями - у меня вконтакте,
    https://vk.com/12h18n10t?w=wall191135754_1442
    ЭОПы подвержены продаже/обмену.


    Вложения:

    • mIMG_3507.JPG
      Размер файла:
      74,4 КБ
      Просмотров:
      79
    St2Ra3nn8ik нравится это.
  7. tonchik254

    tonchik254 Пользователь

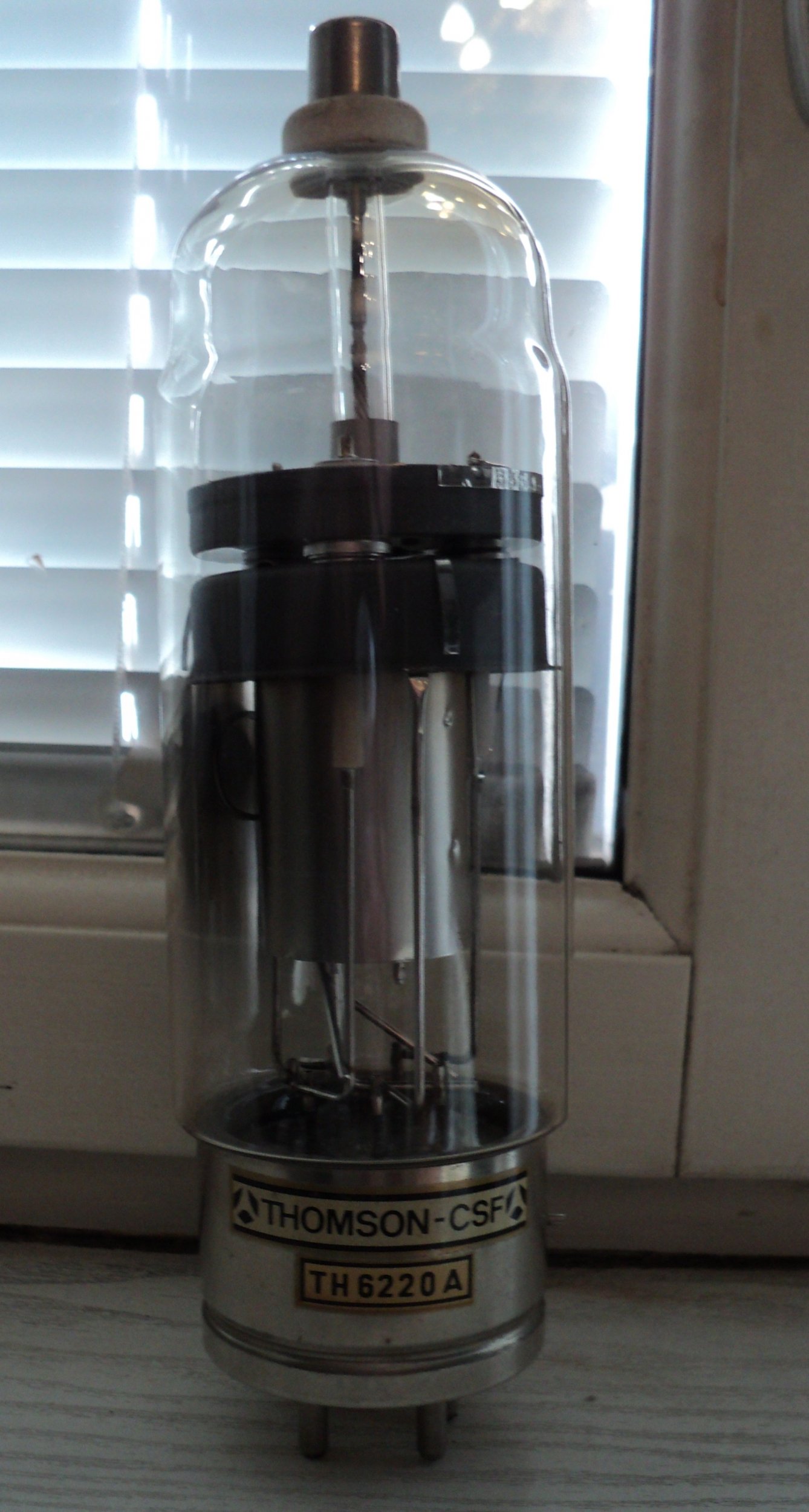

    Тиратрон Томсон 3.JPG

    BMWXXX и St2Ra3nn8ik нравится это.
  8. tonchik254

    tonchik254 Пользователь

    Тиратрон ТГ1-2.5/4 МЭЛЗ 1953г 1.JPG

    St2Ra3nn8ik нравится это.
  9. tonchik254

    tonchik254 Пользователь

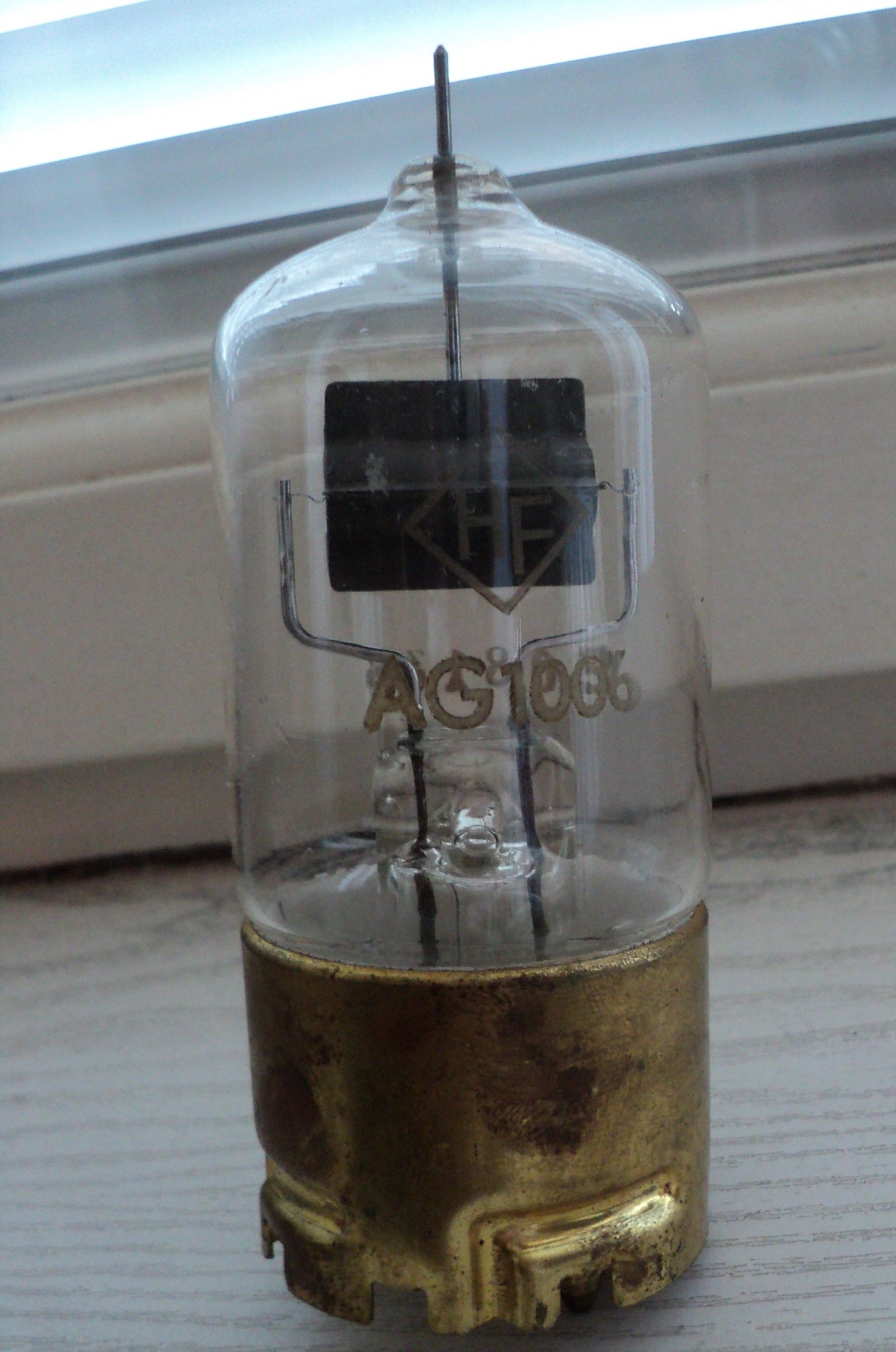

    Древний кенотрон DSC03731.JPG

    BMWXXX и St2Ra3nn8ik нравится это.
  10. da-nie

    da-nie Пользователь

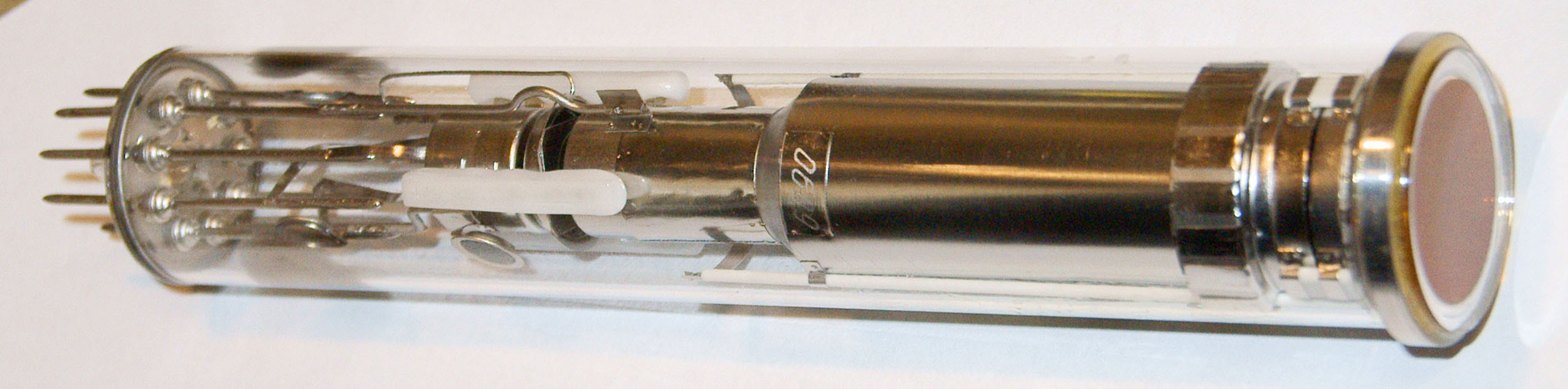

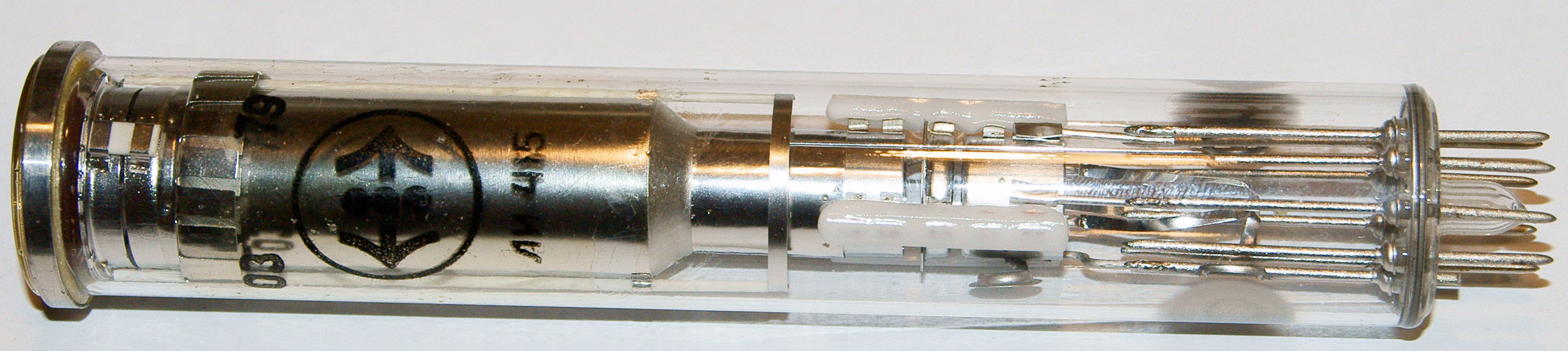

    Видикон ЛИ-415. Год выпуска 1979.



    Традиционно, никаких описаний как подключать и какие вообще параметры я сходу не нашёл. Но с другой стороны, я его всё равно вряд ли буду включать. :)

    Last edited: 28 авг 2023
    St2Ra3nn8ik и Андрей1982 нравится это.
  11. vjatsky

    vjatsky Пользователь

  12. vjatsky

    vjatsky Пользователь

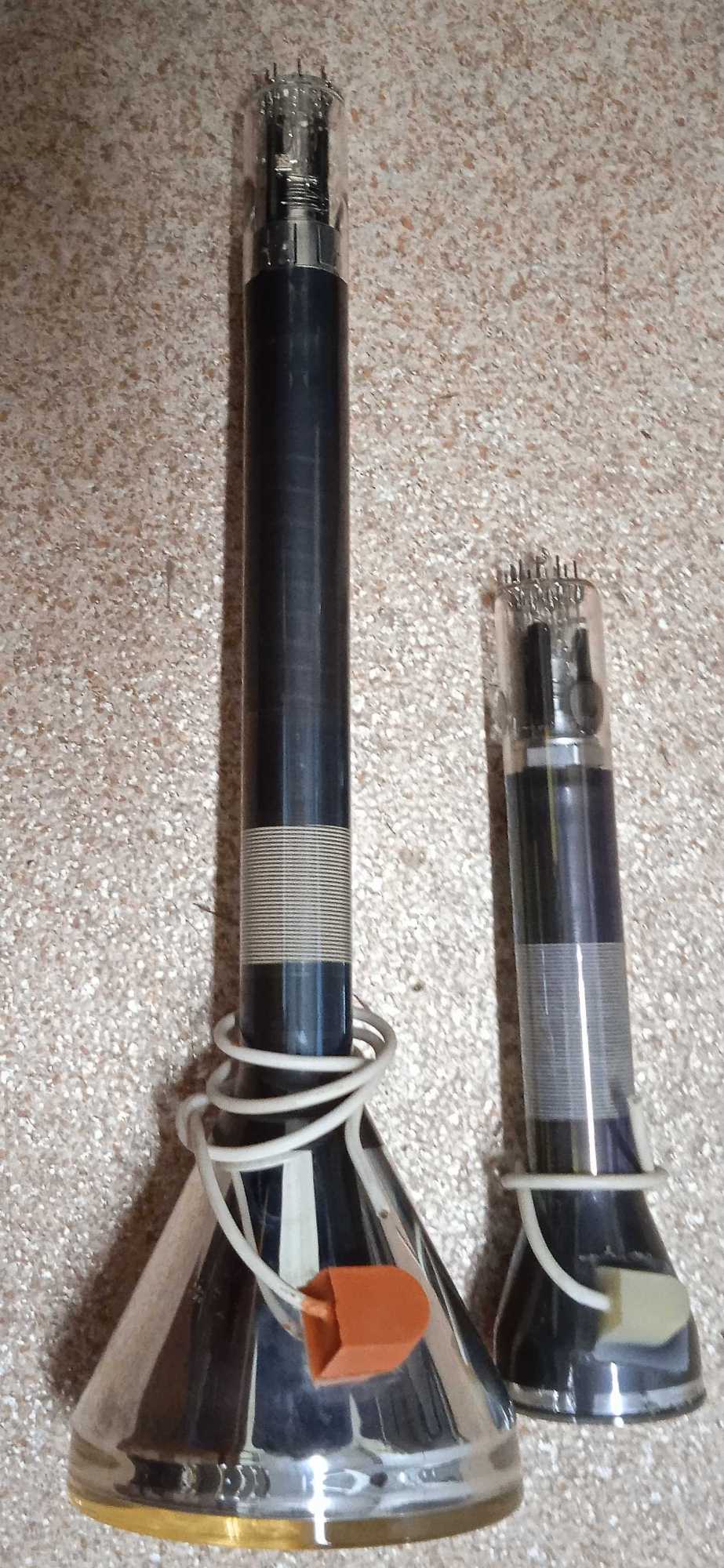

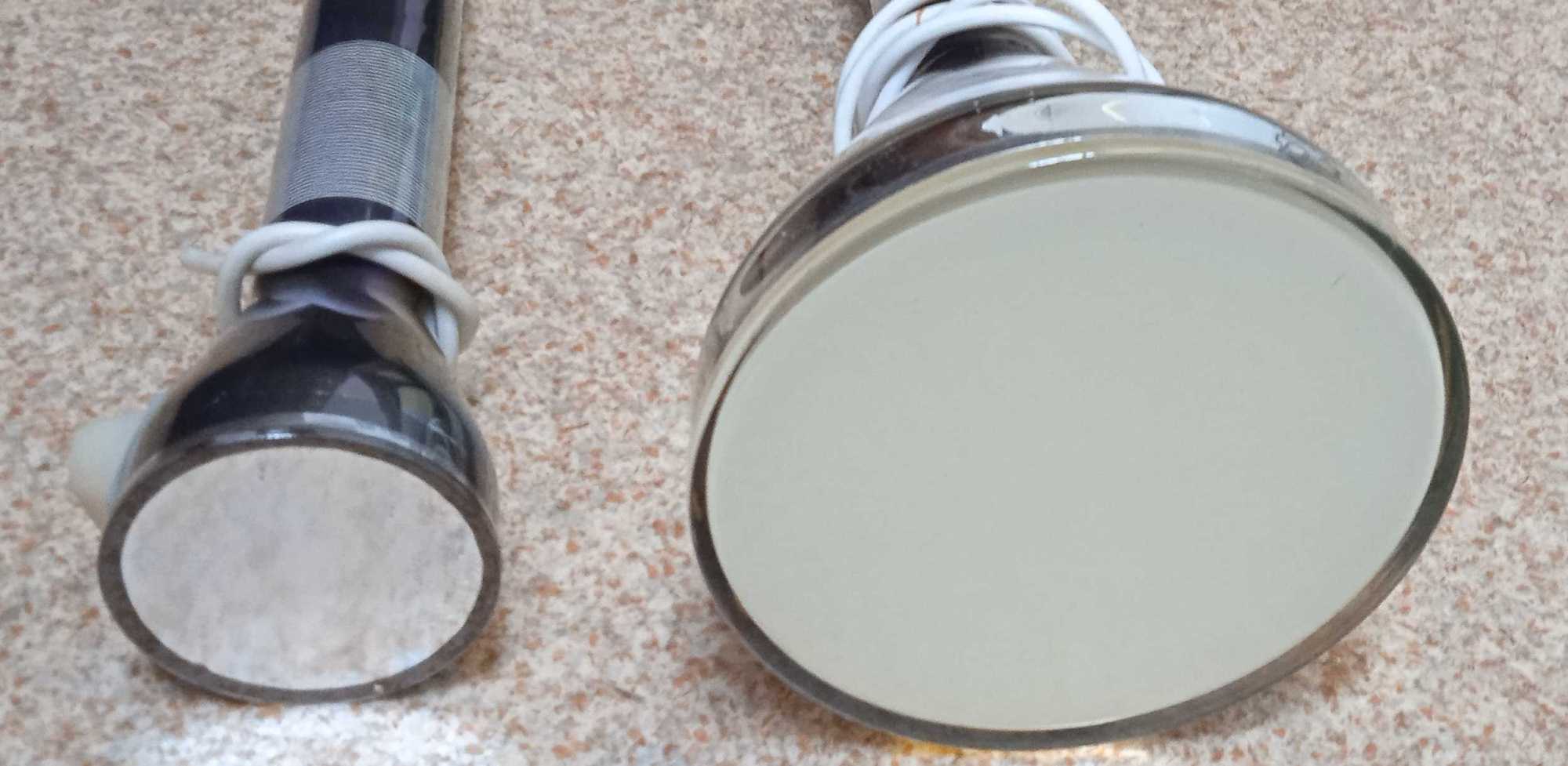

    Попались две неизвестные трубки. Хотелось бы понять, что это:


    Вложения:

    BMWXXX и St2Ra3nn8ik нравится это.
  13. ASPARTAME

    ASPARTAME Пользователь

    Просвечивающие кинескопы, ЕМНИП, с высокой точностью

  14. vjatsky

    vjatsky Пользователь

    Спасибо, вроде разобрался. Похожи на 13ЛК24Т и 5ЛК3Л

    Last edited: 30 авг 2023
  15. akk

    akk Пользователь

    Еще некоторые лампочки, оставлю и здесь фото для истории.
    Слева направо:
    1) вторично-электронный умножитель ВЭУ-2а, запаян в стеклянной колбе.
    2) механотронный датчик давления 6МДХ4С.
    3) вверху - ионизационный датчик вакуума RG75K производства Veeco Instruments, США. (есть 2 шт, можно выбрать по состоянию).
    4) внизу - электронно -оптический преобразователь для приборов ночного видения, тип В-2
    5) вакууметрический датчик Пирани производства Veeco Instruments, США (измерение вакуума форвакуумного уровня).
    Лампы подвержены продаже\обмену, вывесил в своей теме на барахолке.


    Вложения:

    • mIMG_3544.JPG
      Размер файла:
      113,5 КБ
      Просмотров:
      80
    St2Ra3nn8ik нравится это.
  16. [​IMG]
    Раздобыл один очень лютый прибор в неплохом комплекте и состоянии - измеритель наносекундных временных интервалов И2-7. Но выяснилось что ЭЛТ в нем - 13ЛО102М оказалась без вакуума, так что может кто знает где такую рабочую купить? Или могу обменять на нерабочую с доплатой.

  17. V. Frankenstein

    V. Frankenstein Пользователь

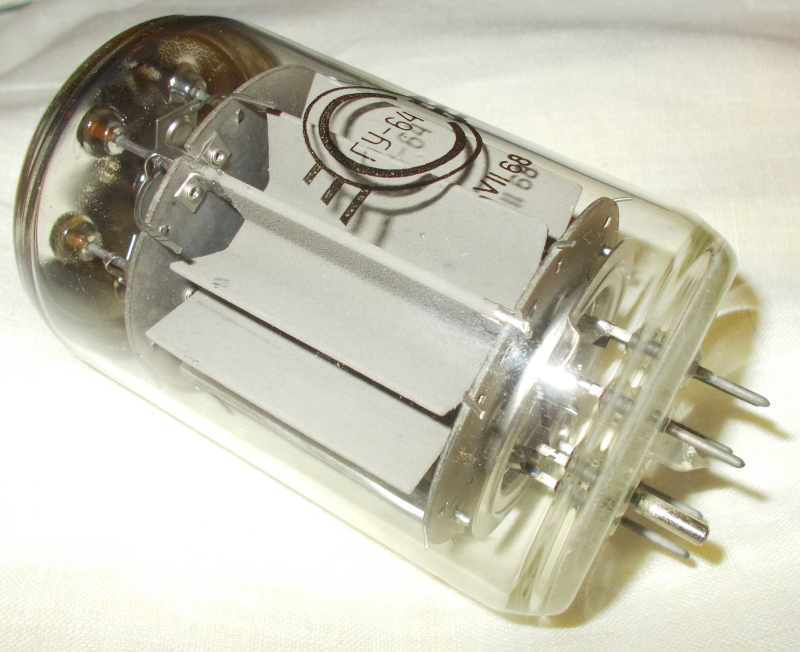

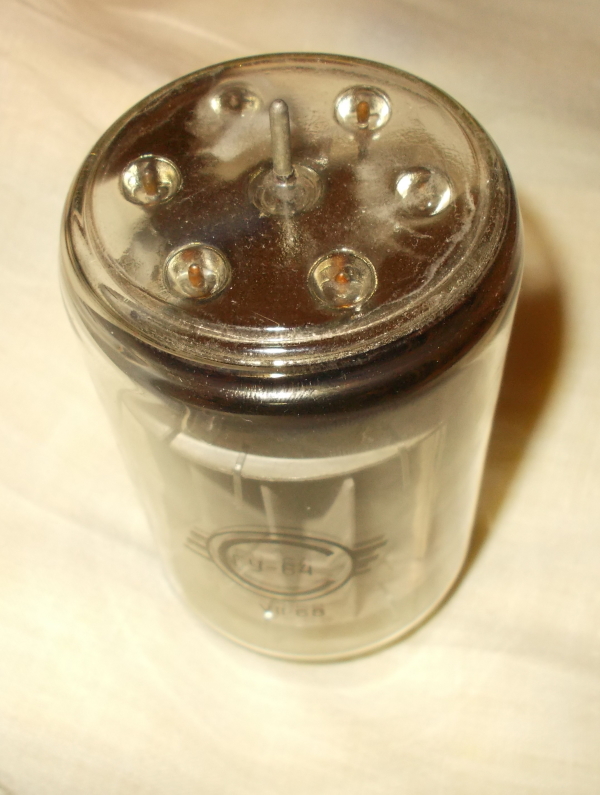

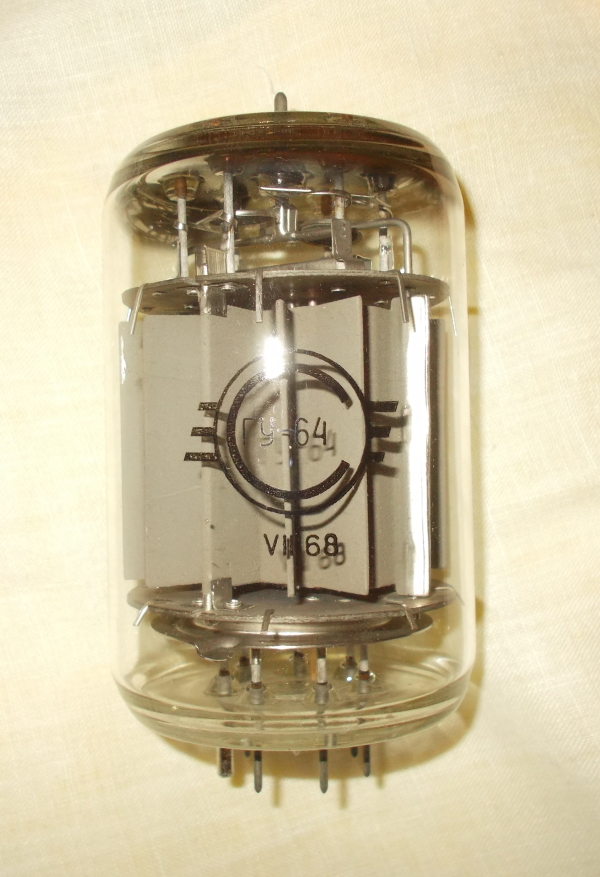

    Архиредкая радиолампа -- ГУ-64. По непроверенной информации разрабатывалась исключительно для применения в приемопередающей аппаратуре, предназначенной для "Лунохода" и выпущена очень малой партией. Выглядит как потолстевшая 6п45с и имеет схожее сочетание характеристик -- большую мощность рассеяния на аноде при малом внутреннем сопротивлении, обусловленным большим током эмиссии катода и компактную конструкцию и очень экономичный накал. Структурно является тетродом, вставляется в панельку для 6с33с и иже с ними. Куплена на местном аукционе, что удивительно, но у продавца было около десятка экземпляров. На всякий случай приведу размеры лампы: диаметр порядка 65мм, полная длина (со штырьками) -- 120мм

    BMWXXX, mutabor, Ars_67 и 3 другим нравится это.
  18. tonchik254

    tonchik254 Пользователь

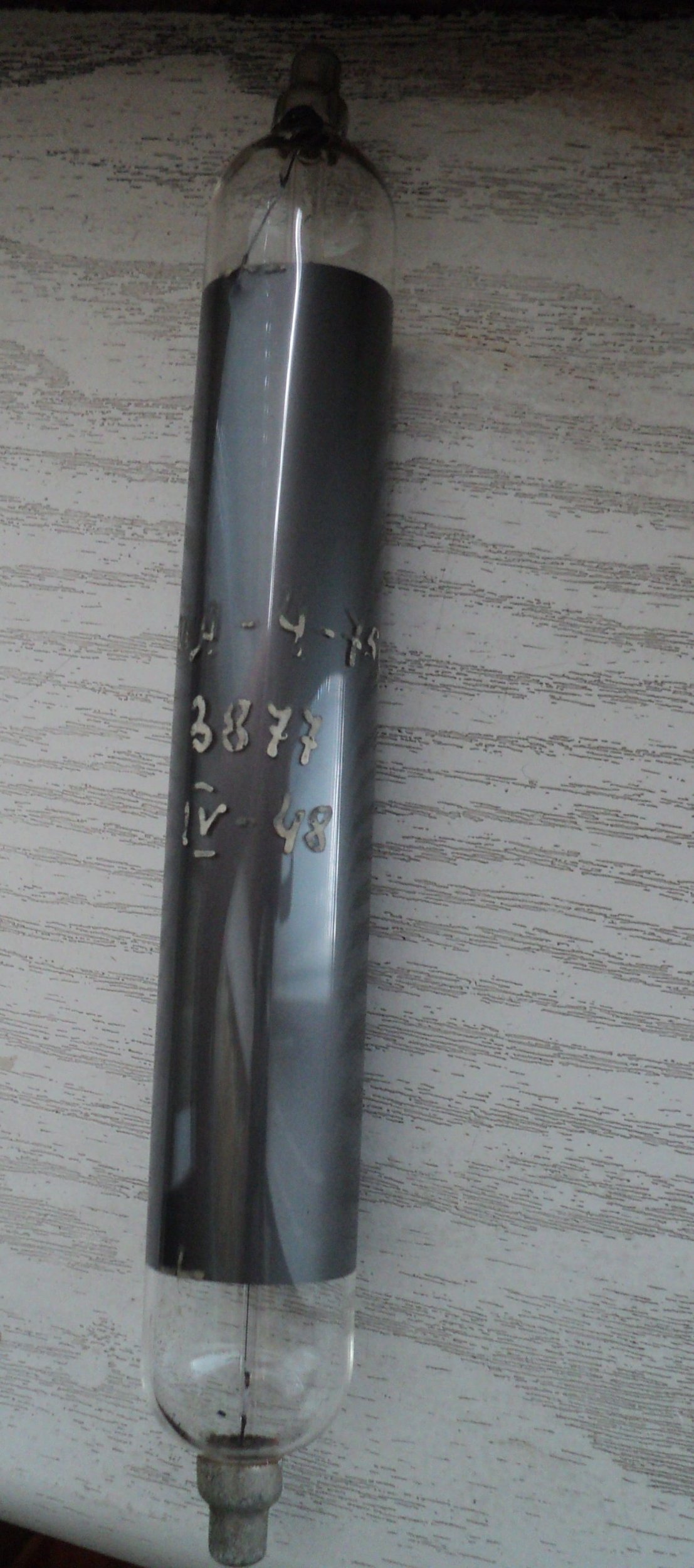

    Счетчик Гейгера АМА-4-750 DSC03748.jpg 1948 год

    BMWXXX, Ars_67 и St2Ra3nn8ik нравится это.
  19. Ars_67

    Ars_67 Пользователь

    Красавец! Интересно было бы включить. Может он ещё и рабочий?!
