Интересные и необычные ЭВП

добрый вечер. можете ли помочь паспортами, справочниками, схемами включения на серию 13ЛН: 13ЛН2,3,5,8,10,12



Книги:
Г.С. Кротовщиков В. М. Кондратенков Запоминающие трубки с видимым изображением "Советское радио" Москва 1970
М.В. Герасмович Справочник по электронно-лучевым трубкам "Техніка" Киев 1986
Н. П. Супряга Электронно-лучевые трубки с накоплением зарядов Военное издательство МО СССР 1961

Конкретные схемы включения ЗЭЛТ лучше смотреть в документации на приборы в которых они применяются -- в гугле можно найти схемы и описания на осциллограф С8-9 (13ЛН5) и С8-13 (13ЛН2).



спасибо. 2 книжки я скачал. Запоминающие трубки с видимым изображением - этой не могу найти нигде.
паспорта нашел почти на все трубки, но по ним конечно сложно включить. Какие из них бистабильные, а какие полутоновые? На какие вообще стоит обратить внимание? Они все позволяют работать просто как обычная - то есть видимый записывающий луч, кажется это так называется?
из схем и ТО нашел: С8-9А, С8-13, С8-17, С8-12 только фрагменты, полностью не нашел.

Вообще идея включить такую трубку. Есть осцилл работающий на тупую трубу, питание усилителей Y 120В, X 220В. вот к нему есть идея подключить. Умножитель напряжения подберу. Рехистивные делители напряжения на электродах - не сложно, с подстроечниками. Если я навскидку понял - то есть какие-то тумблеры - запись, считывание, кнопка стирание, это если самое простое. Осцилл будет работать в режиме однократной синхры.

Но сначала надо трубу купить и решить какую. ЛН2 полно, ЛН 5 попадаются, ЛН8 2 луча попадаются.



13ЛН2, 13ЛН3 -- бистабильные, 13ЛН5 и 6 -- полутоновые, 13ЛН10 и 11 скорее всего тоже полутоновые. Естественно что они могут работать в режиме "обычной" ЭЛТ без запоминания, в режиме запоминания и стирания соответствующим образом изменяются электрические режимы. Первую книгу могу отправить Вам на электропочту. Где-то попадалась статья в каком-то из журналов о доработке осциллографа С1-16 в запоминающий путем замены ЭЛТ и доработки схемы, но сейчас на вскидку не помню где она, надо искать.

Выбор трубки надо делать исходя из требуемого ТЗ. Они сильно отличаются по параметрам, например по максимальной скорости записи. К примеру у 13ЛН2 эта величина равна 4 км\сек, а у полутоновой 13ЛН10 -- 4000 км\сек. Это влияет на полосу пропускания осциллографа, так у С8-13 с 13ЛН2 полоса 1 МГц (или около того), а у С8-12 с 13ЛН10 -- 50 МГц.



Приветствую всех!

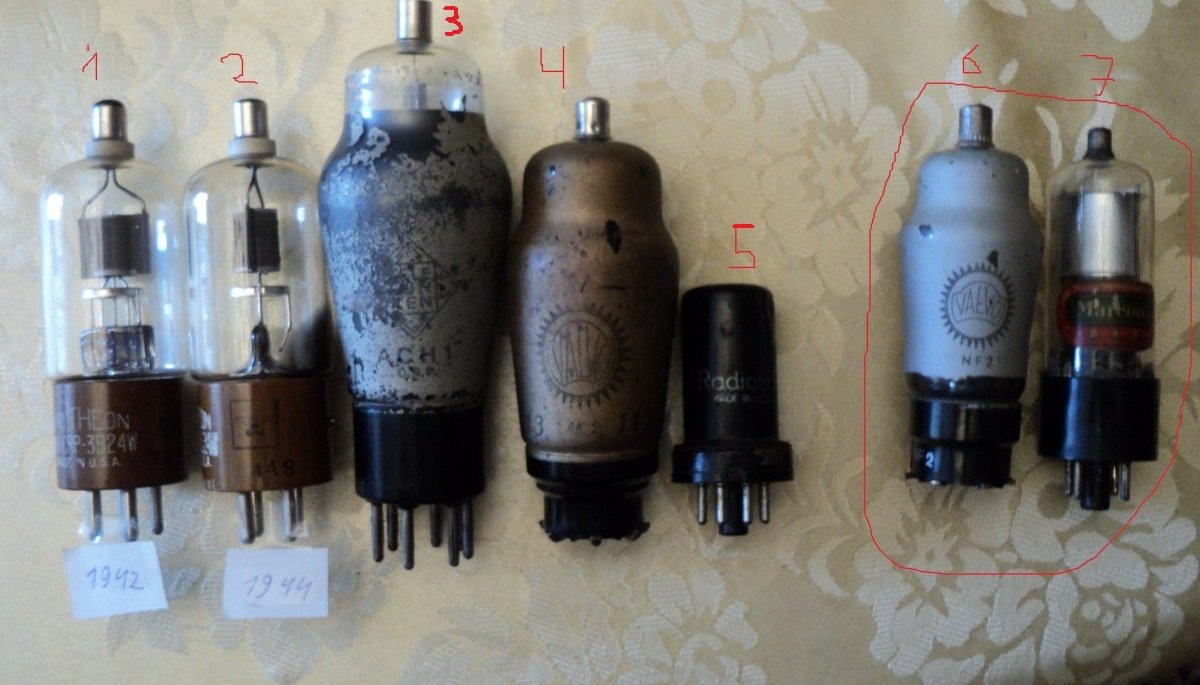

Перебирая лампы, решил более детально рассмотреть лампу 12П1М III-1945.
Первым делом подумал, что это предок 12П4С (также 12П1С и 12П6С). До середины 1951 12П4С была 12П4М, то, казалось бы, логично, что и 12П1М - из этой же маркировки.

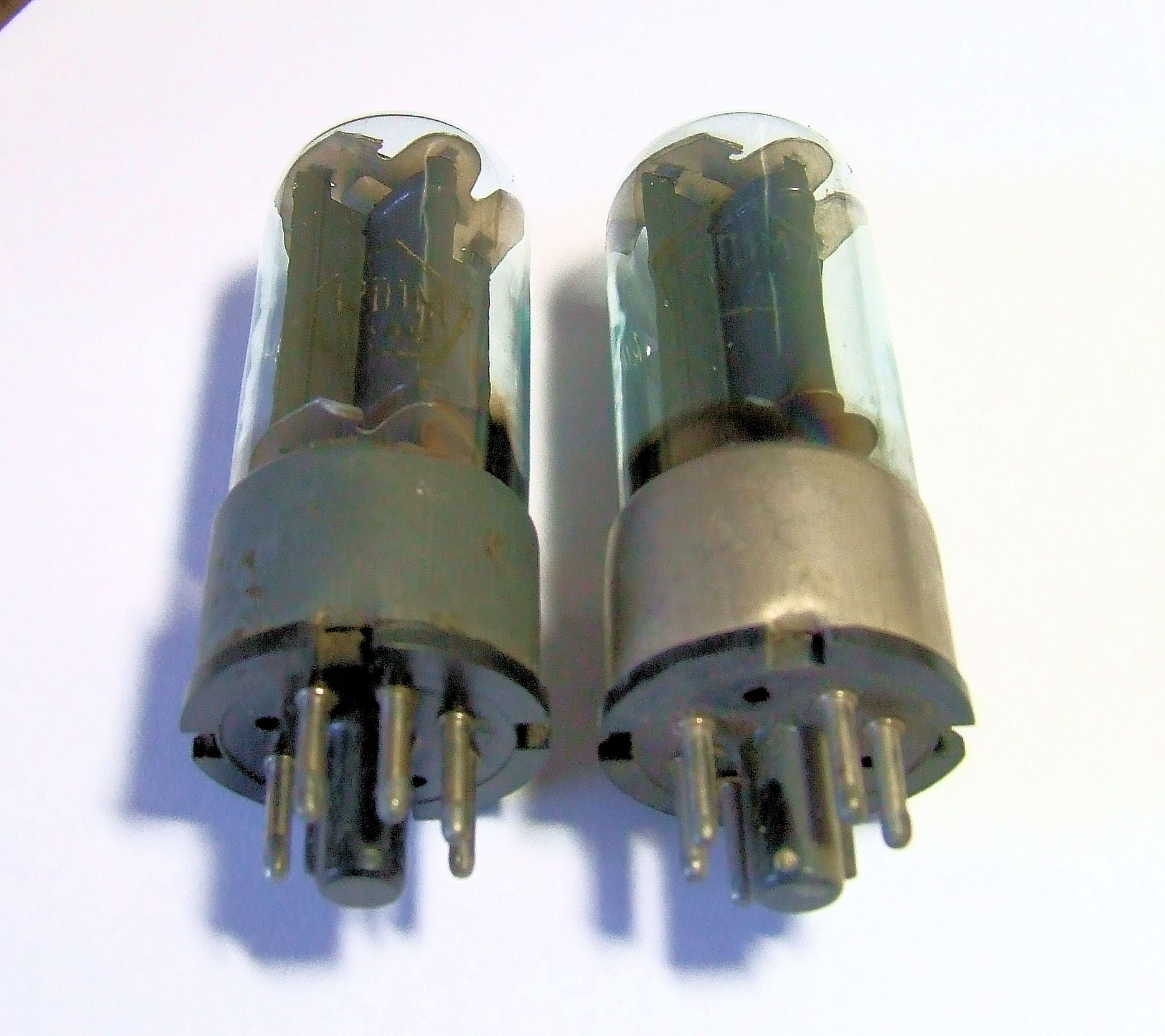

Но нашел еще лампу 13П1М III-46, сравнил - и они идентичны по арматуре! Т.е. 12П1М - это промежуточная лампа между 12М1М и 13П1М при модернизации радиостанции РСИ-6?



Никаких надписей, кроме "опытная" и внутренний номер "1208". Может, кто знает во что превратилось это потом...



6С35АВ
6К6АВ
6Ж33АВ
Интересно, где такие могли применяться?
Более крупные, "Б" встречаются часто.



Вспомним пару интересных ЭЛТ имеющих радиальное электростатическое отклонение, которые показывал уважаемый Упырь Болотный - это 8ЛО30 и 3DP1/S2.
Вот его сообшщения с красивыми фото:

Осциллографическая ЭЛТ 3DP1/S2:

Изготовлена американской (США) компанией RCA, дата изготовления неизвестна.
ЭЛТ имеет радиальное электростатическое отклонение, и на нее нанесена шкала для отсчета времени событий.


Теперь по поводу подключения 8ЛО30И. В принципе, такая трубка была у меня уже очень давно, причем древнючая и еще "8ЛО30". Год выпуска конец 50-х, ЕМНИП. Труба валяется у меня на даче, добраться до нее крайне трудно, посему я про нее ранее не упоминал. Но интересна не сама труба, а то что именно ее я в середине 90-х выдрал из какого-то околоавиационного прибора, который нашел в процессе выкидывания мусора на своей военной кафедре. Прибор был покрашен черной шагренью, что говорит о дате выпуска (не позднее середины 60-х). Так вот, разламывая его я запомнил конструктив установки трубы. Привожу его:

Ну рисунке условно не показаны электромагнитный экран (в реале оргстекло имеет чуть больший диаметр и привинчено к его торцу).
Кстати, уважаемый 1Ж24Б не так уж и ошибся, сказав про счетчики времени. Ибо читая книги по оным приборам, натыкаешься на упоминание "осциллографических трубок с центральным электродом", ярким представителем коих является данная труба.

К сожалению поста с красивыми фото 8ЛО30 не обнаружил, фото из сети (прибор свой разбирать не стал).

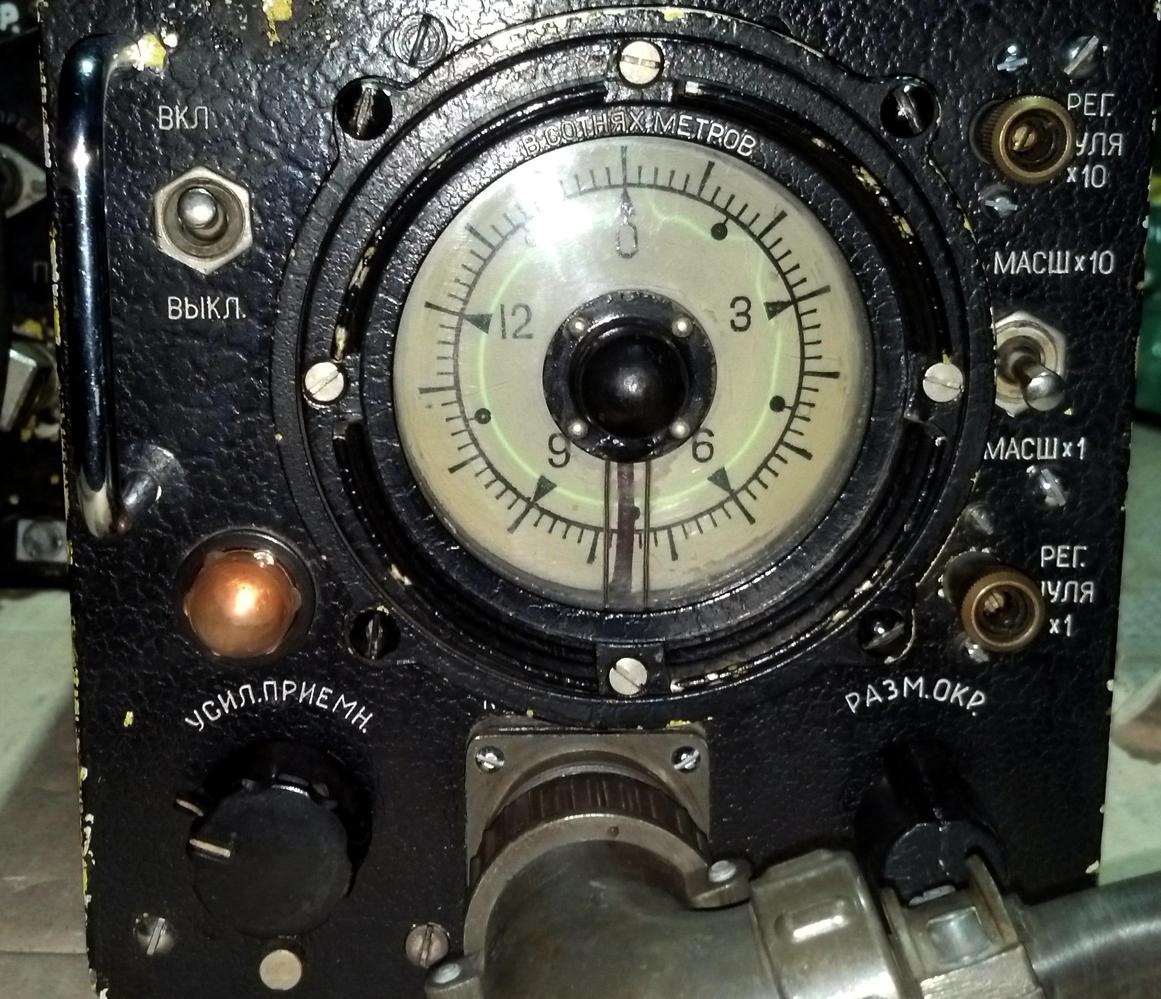

Хочу представить инликатор авиационного радиовысотомера больших высот РВ-10, где 8ЛО30 применяется.для измерения времени между прямым импульсом и отраженным от земли. Шкала проградуирована в единицах измерения высоты.

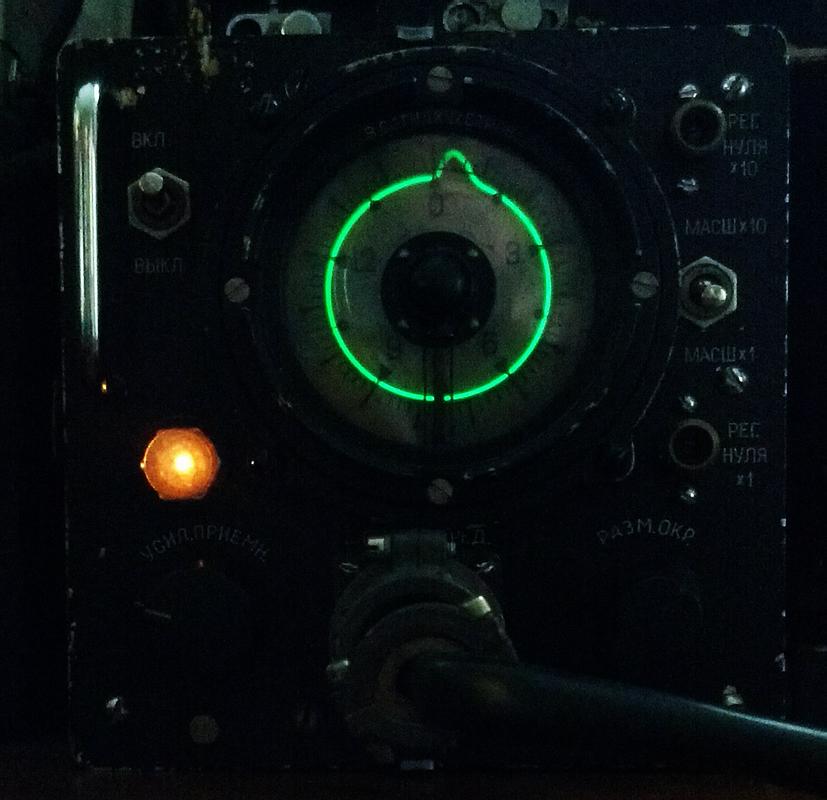

Прибор у меня давно, пришло время запустить и показать эту трубу в работе. Пока только прямой импульс:

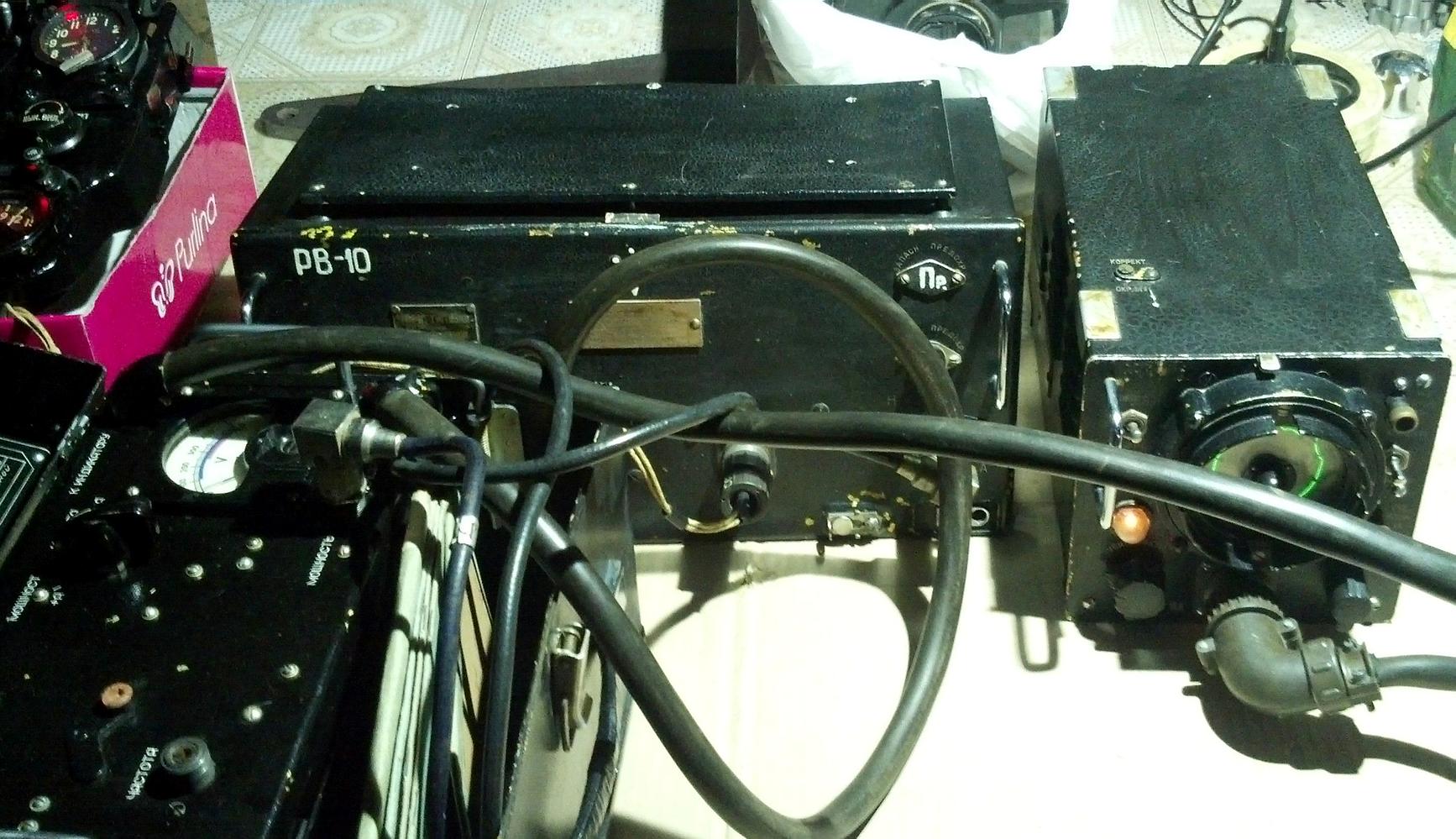

Из комплекта РВ-10 приемопередатчик и индикатор, а так же КПА "Тестер Т-4"


За океаном немного ранее появился похожий прибор SCR-718, где применялась ЭЛТ 3DP1/S2.

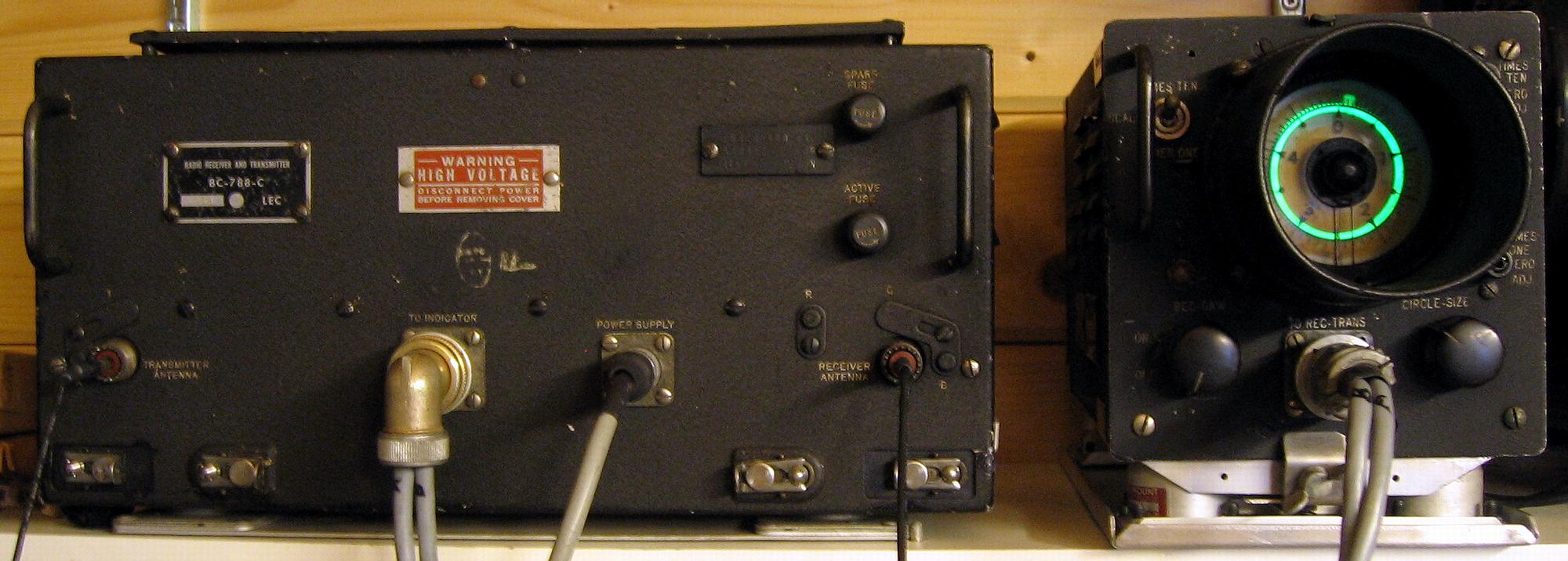

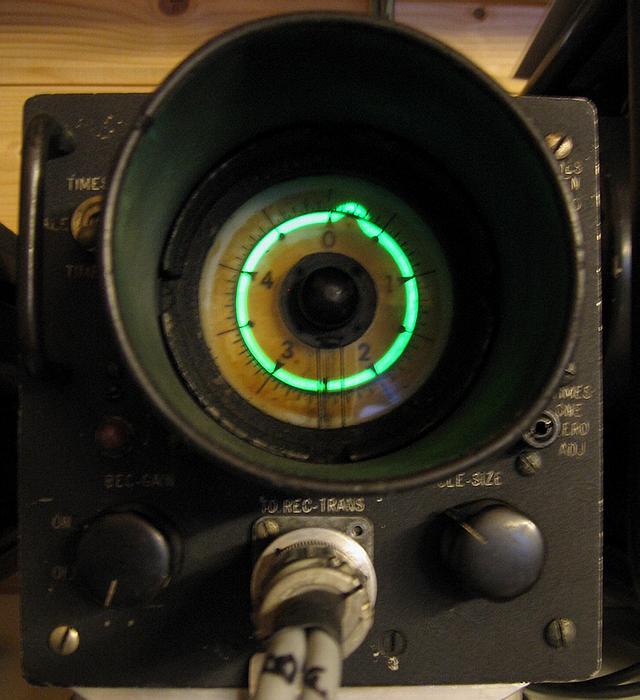

В сети нашел единственный действущий образец у коллекционера PA0PZD.



Продолжение следует...

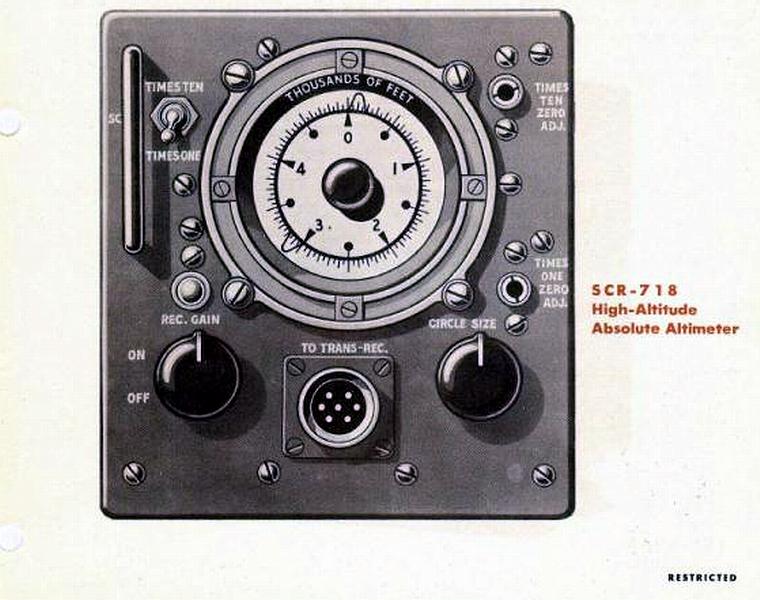

Американский SCR-718:


По РВ-10 никакой информации кроме ТТХ не нашел, даже фото. А вот по SCR-718 кое что из кратких описаний нашел, очень хотелось бы схему.

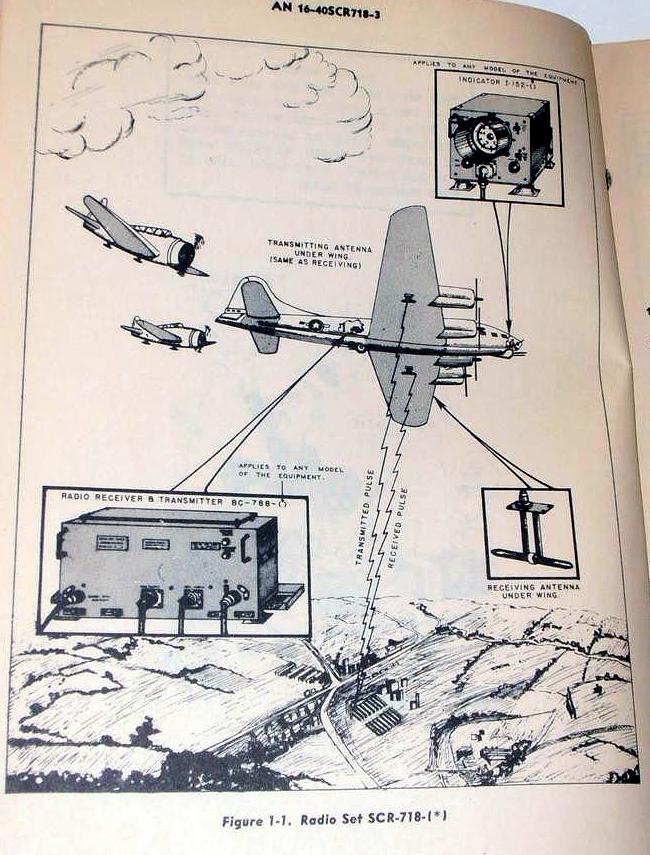

Картинки объяснящие состав и предназначение приборов (измерение истинной высоты необходимо при бомбометании с большой высоты для введения в бомбоприцел):




Когда первый раз включил РВ-10, вместо антенн подключил довольно большие куски провода и на экране получил такой красивый, но некоректный сигнал из за переотражений и перегруза приемника:



Когда укоротил "антенны" получил нормальный прямой импульс, как и у буржуйского коллекционера. А теперь интересно симитировать отраженный сигнал, и с НЧ сигналами поиграться (изготовил переходной кабель ко входу индикатора).



Трубка 23ЛО2У



Мощный газотрон ГГ1-2/16 МЭЛЗ

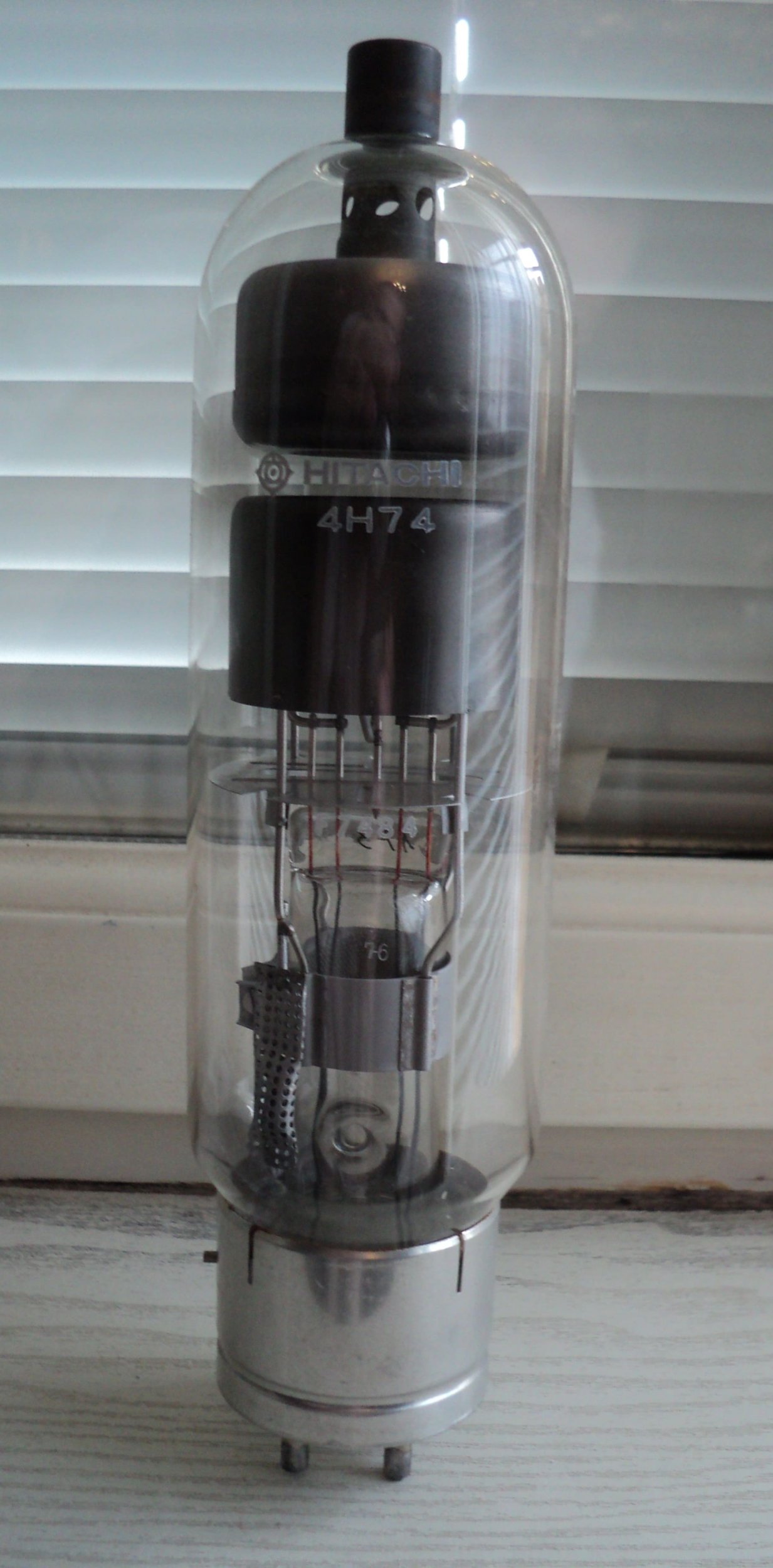

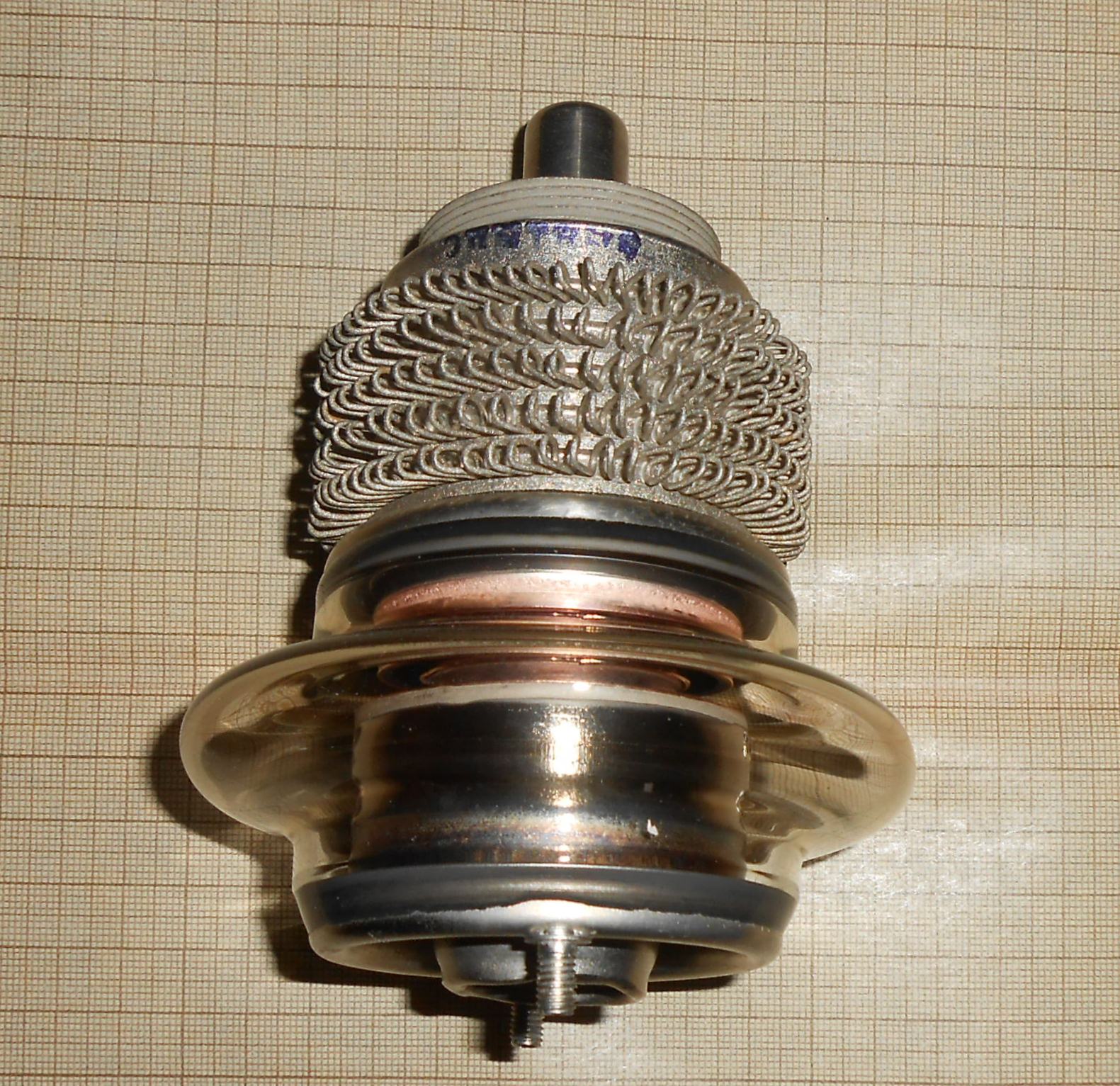

Лампа Hitachi 4H74



Огромный ртутный тиратрон, длина около 50 см. Тр1-15/15



ДА!!!!!!!!!!!!! Именно этот индикатор я и разломал. К сожалению, мой был помят и разукомплектован (не было кожуха и никаких шильдиков), поэтому названия установить не удалось.

Ну а 8ЛО30И фотка не вопрос.


PS.
Кроме 3DP1/S2, у врагов была еще труМбочка 3CP1S1/1808P1.
Отличалась она общей конструкцией (существенно более тонкий тубус), а также способом крепления вывода радиального отклонения (резьба вместо сферического навершия). Ну и, понятно, совсем другой цоколь. Покажу пару таких труб.

Осциллографическая ЭЛТ с радиальным отклонением 3CP1S1/1808P1:

Изготовлена американской компанией RCA, дата изготовления неизвестна.

Осциллографическая ЭЛТ с радиальным отклонением 1808P1:

Изготовлена американской компанией RCA, дата изготовления неизвестна.



Судя по шкалам, предположу - это трубы от более ранних версий приборов с меньшим диапазоном высот, 2000/20000 футов против 5000/50000 футов у SCR-718. По типам труб не удалось найти эти приборы, видимо они менее распростанены чем SCR-718.
PS.
Дальнейшим развитием РВ-10 стал РВ-17 (с 15 до 17 км), индикатор внешне почти такой же, но внутри переработан, труба 8ЛО30И.

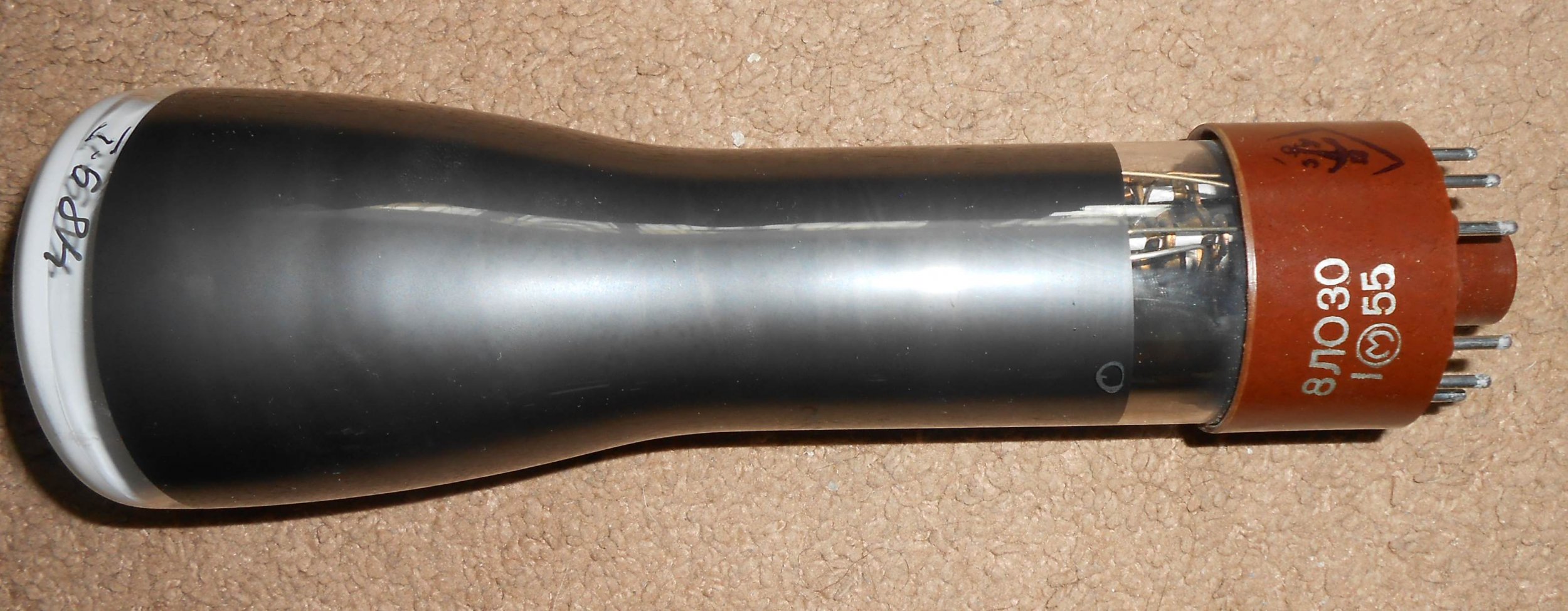

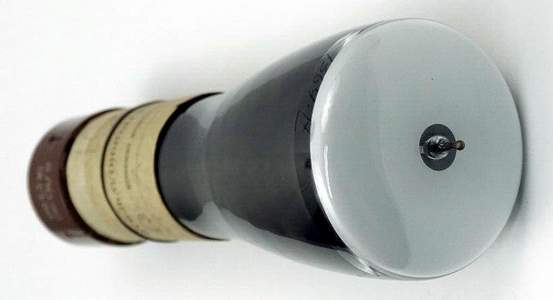

Вот 8ЛО30 МЭЛЗ-55года. Есть приличная этикетка, которую почему-то не удаётся вставить...



Сжать не удаётся, большая простыня.Вот ссылка
https://disk.yandex.ru/d/BQiFr_fXTVqURw

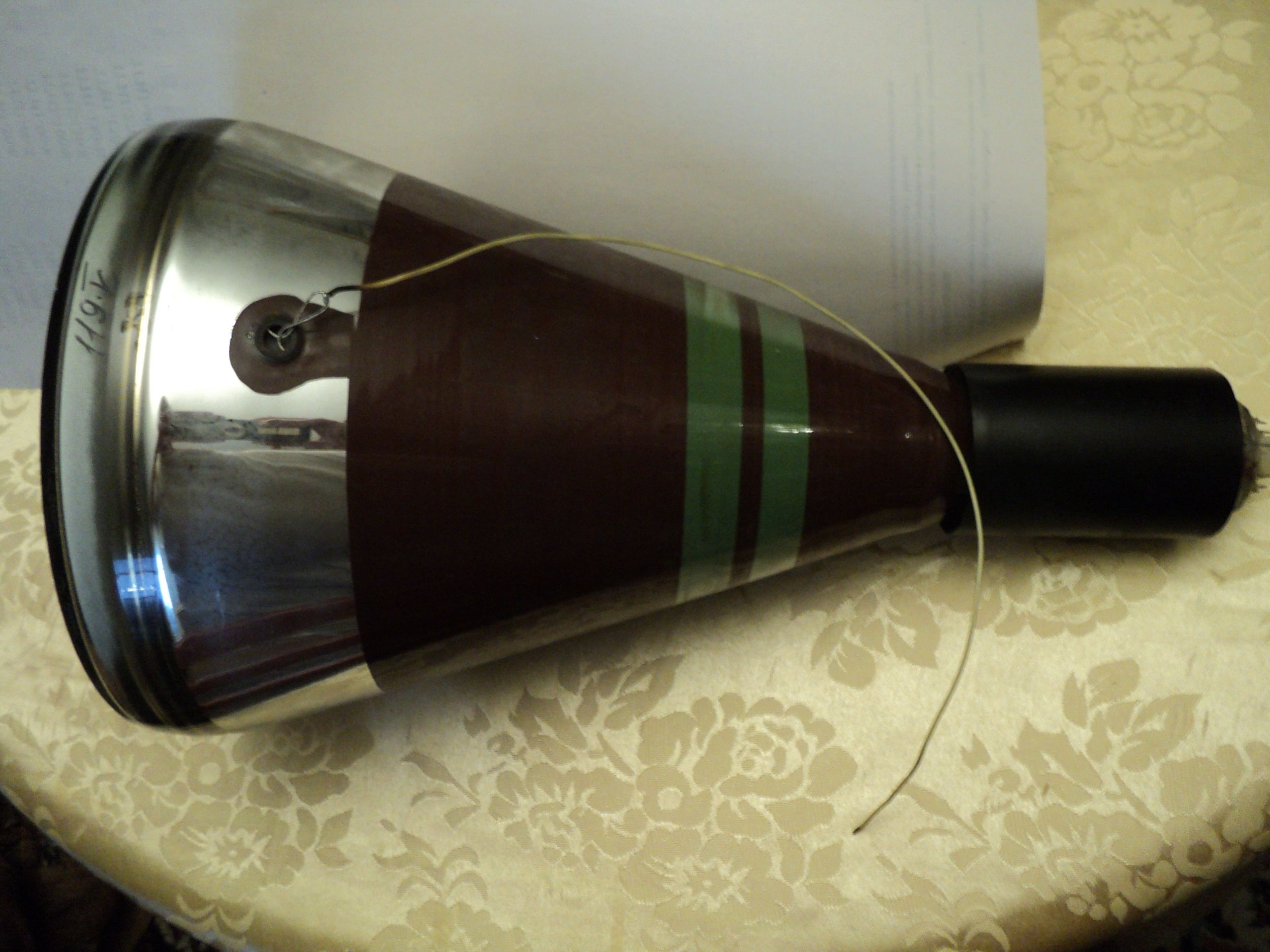

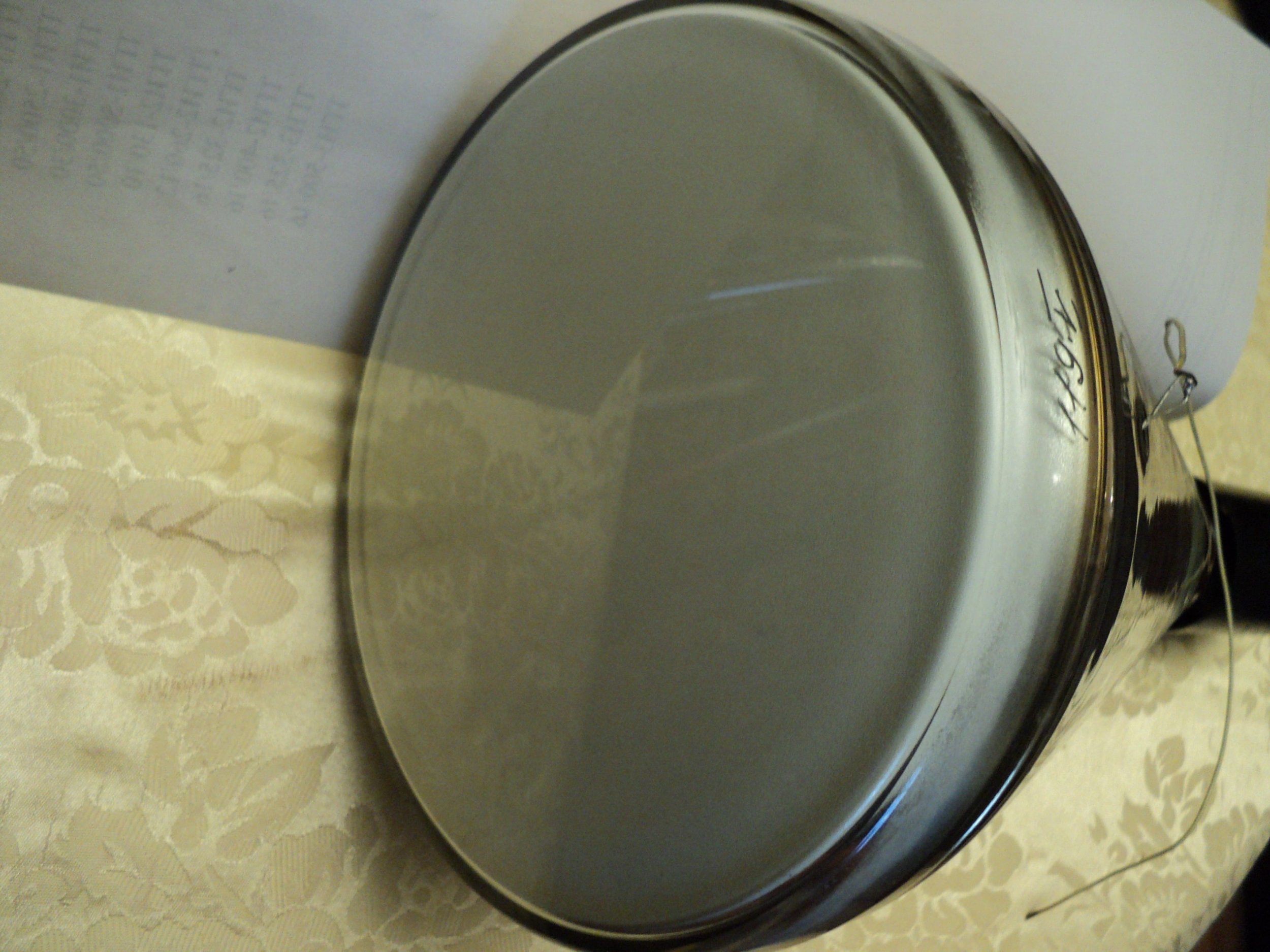

Импорт не коллекционирую, но попалась красивая трубка HP 5083 2574. Судя по тому, что к экрану подходят три провода, это от запоминающего осциллографа.
Но вот от какого - не нашёл, прошло более 50 лет...

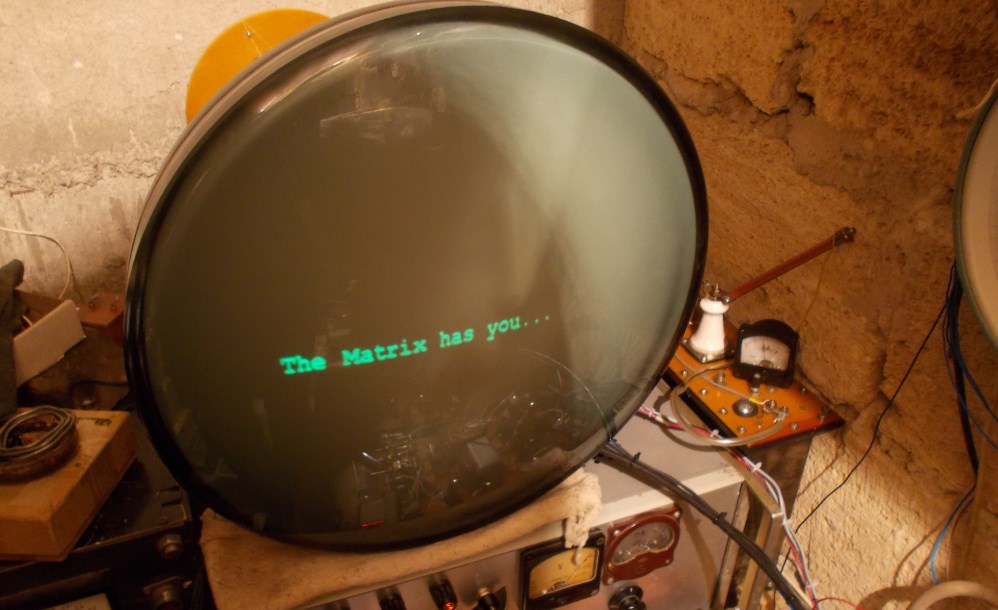

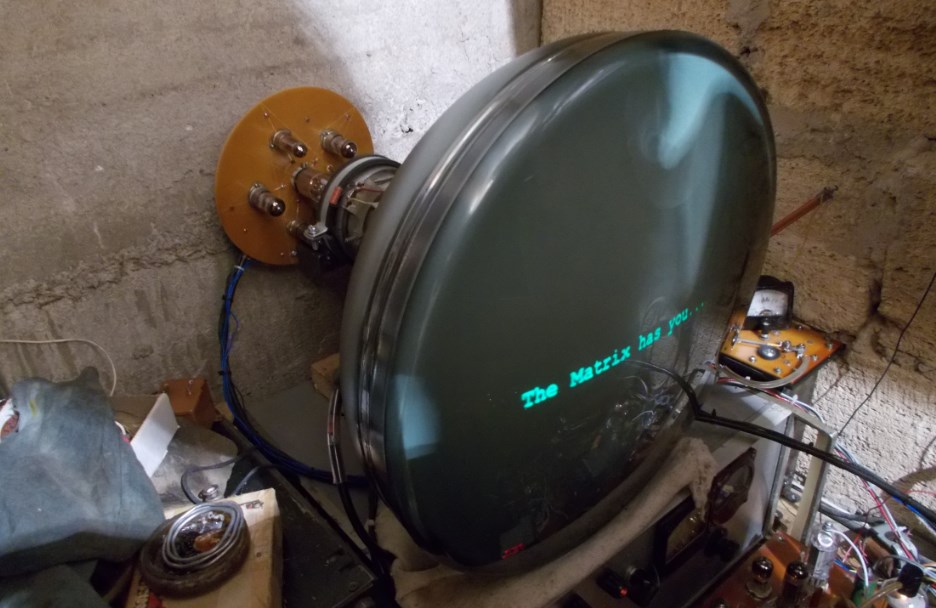

Представляю вниманию присутствующих в данной теме вакуумно-ламповый дисплей на основе ЭЛТ 45ЛМ2У. Пришлось преодолеть немало трудностей в силу несовершенства своих знаний, но наконец удалось получить сносное изображение. Тут оставлю только маленький тизер, основная информация будет в отдельной теме.
