Ламповый дисплей для компьютера

Идея использовать какое-то необычное устройство для вывода изображения с компьютера у меня возникла ещё тогда, когда в интернете засветилась статья о выводе компьютерного изображения на экран осциллографа, первая известная статья на эту тему, что я увидел находится здесь https://www.electronixandmore.com/projects/vgatoscope/index.html

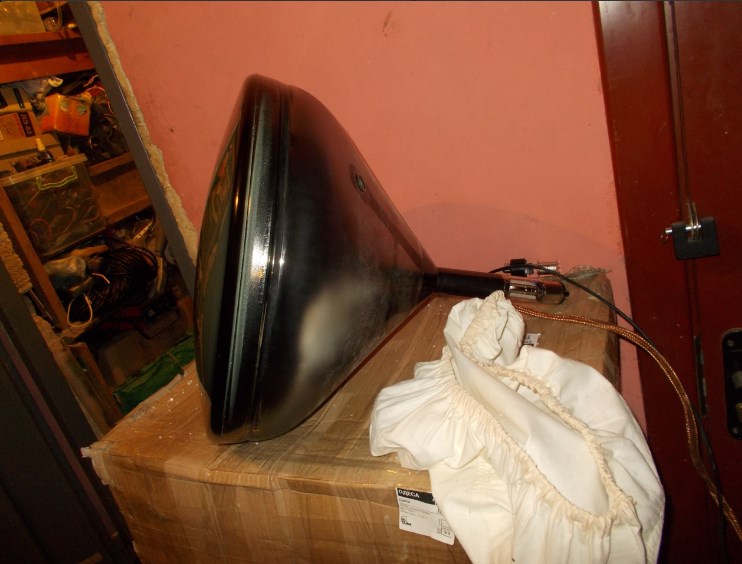

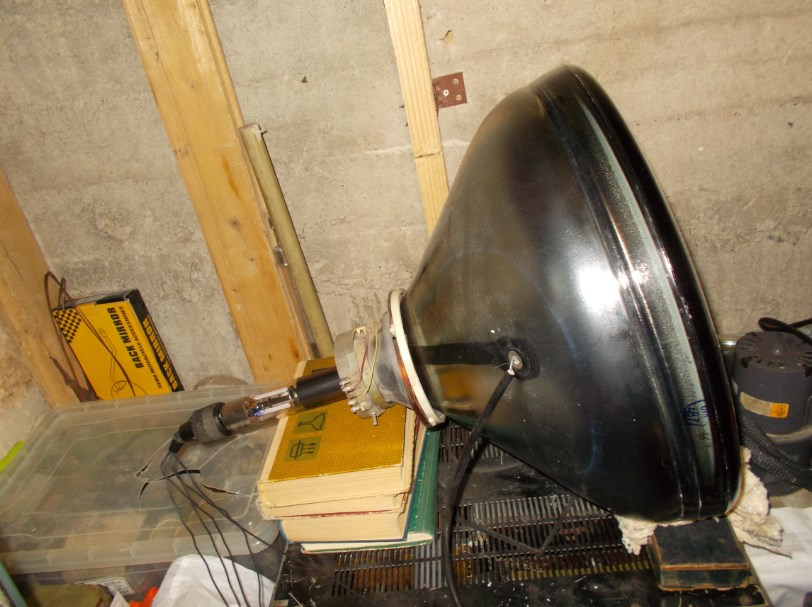

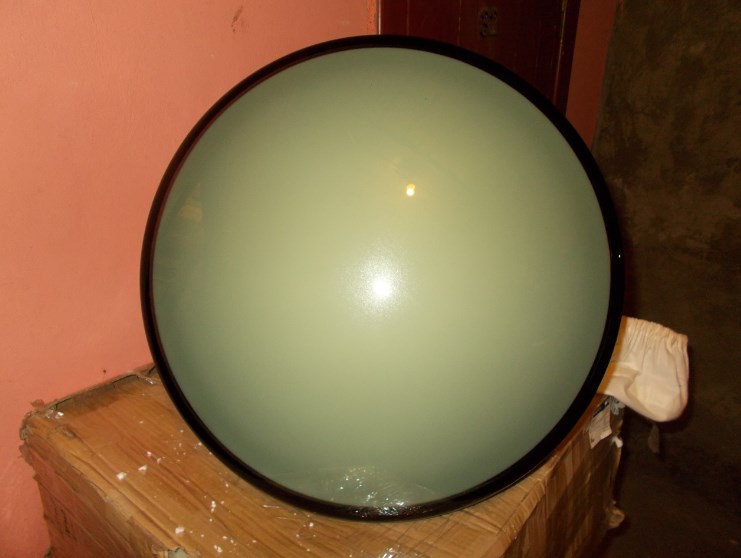

Осциллограф предоставляет весьма скромные возможности для вывода изображения -- разрешающая способность осциллографических трубок не очень велика, а примитивная схема из статьи тоже не блещет качеством. Сначала мне тоже хотелось использовать осциллограф, но потом подвернулась в руки ЭЛТ от индикатора кругового обзора радиолокатора, да ещё и с огромным экраном -- 45ЛМ2У. Это ЭЛТ высокой четкости (заявленная разрешающая способность 1500 линий) с экраном зеленого свечения и коротким послесвечением, магнитным отклонением с углом отклонения 70 градусов и магнитной фокусировкой. "Неглиже" трубка выглядит так.



Тогда я подумал, а почему бы не сделать дисплей с нуля? На лампах, без единого полупроводникового элемента. После этого стал прикидывать проект этой установки. Сначала предстояло разобраться со структурой аналогового VGA сигнала. Оказалось, что она предельно проста. Есть 3 линии компонентного видеосигнала -- по отдельным проводам идут сигналы, красного, зеленого и синего цветов и есть отдельно 2 линии синхроимпульсов -- по одному проводу идут импульсы запуска строчной развертки, по другой -- импульсы запуска кадровой развертки.

Поскольку ЭЛТ монохромная, то отдельные цветовые видеосигналы нужно собрать в один суммарный яркостный видеосигнал, проще всего это сделать смесителем на резисторах из "оригинальной статьи". Затем этот яркостный видеосигнал нужно увеличить по амплитуде, достаточной для модуляции луча в ЭЛТ, для чего понадобится видеусилитель. На первый взгляд, если вникнуть в спецификацию VGA, видеоусилитель должен обладать нетривиально широкой полосой -- порядка 80 МГц для видеорежима 1024*768 при частоте обновления 75 Гц. Для того чтобы был запас, полоса желательна в 100МГц. Однако, в случае смешения RGB в яркостный сигнал, полосу можно уменьшить в три раза, а значит достаточно 30 МГц.
В зависимости от выбранного видеорежима, видеокарта может выдавать импульсы запуска разверток различной полярности, при этом оба сигнала могут быть как одинаковой, так и противоположных полярностей. Готовый дисплей должен поддерживать смену видеорежимов без перенастройки, что означает, что задающие генераторы разверток должны запускаться одинаково при любой полярности синхроимпульса. Возможность перехода между видеорежимами налагает несколько специфических требований -- выходные каскады разверток должны работать на разных частотах, генераторы разверток должны обладать хорошей амплитудной и фазовой стабильностью, применять выходной каскад строчной развертки для генерирования высокого напряжения присоски ЭЛТ не следует, так как с изменением частоты развертки напряжение будет изменяться в широких пределах. Соответственно, генератор высокого напряжения должен быть отдельным узлом, желательно со стабилизацией, чтобы напряжение в присоске не изменялось в зависимости от тока луча.

Таким образом обрисовывается минимальный набор структурных блоков: узел преобразования синхросигналов в пилообразные импульсы разверток, выходные каскады разверток, стабилизированный блок высокого напряжения присоски, блок питания накальных, анодных цепей и смещения. Поскольку от качества питания напрямую зависит работа всех остальных узлов, то обязательно нужна стабилизация всех напряжений, а для питания катушки магнитной фокусировки -- стабилизация тока. Распутывать этот клубок задач я решил с запуска самой ЭЛТ -- создать необходимые для неё источники питания.

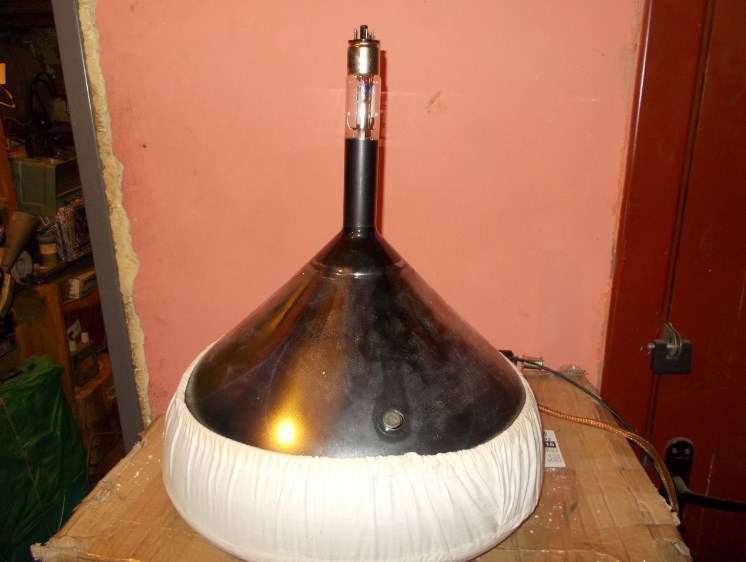

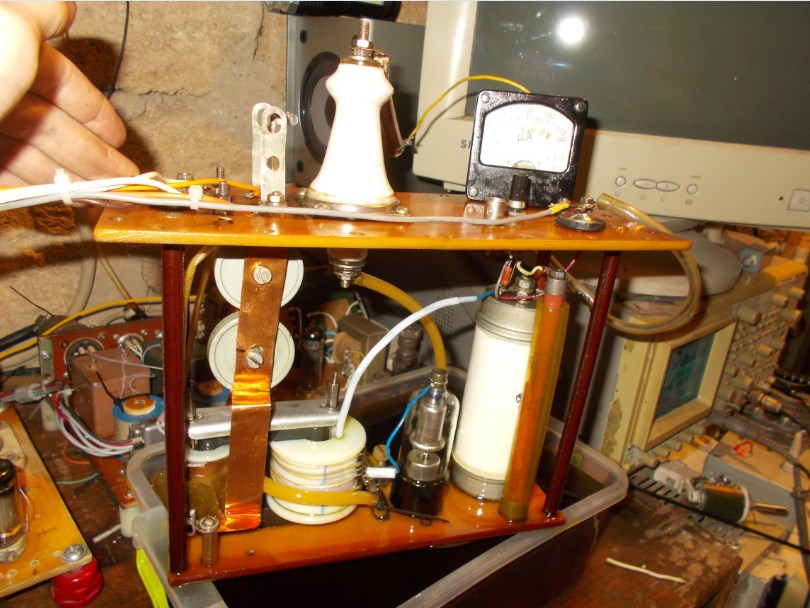

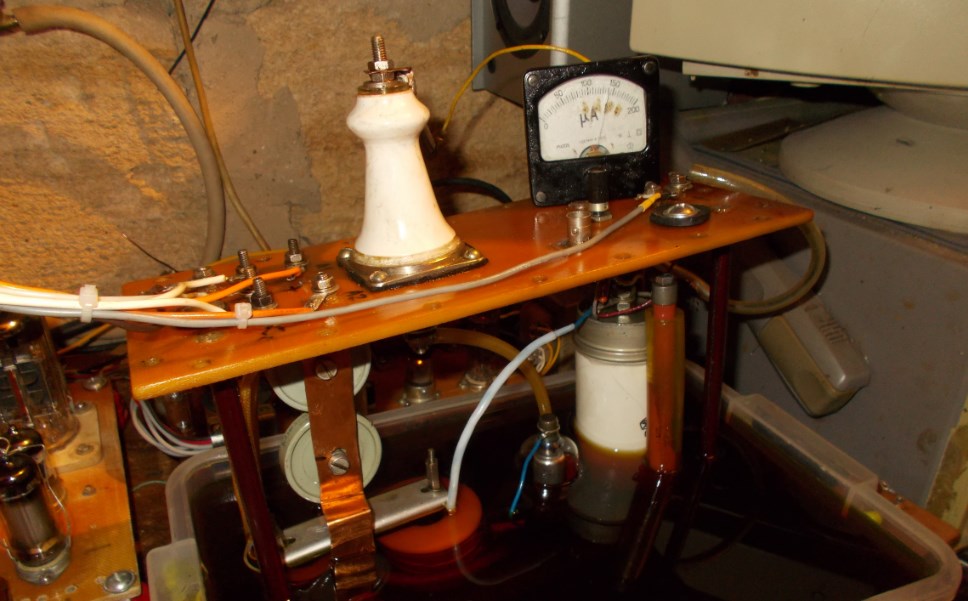

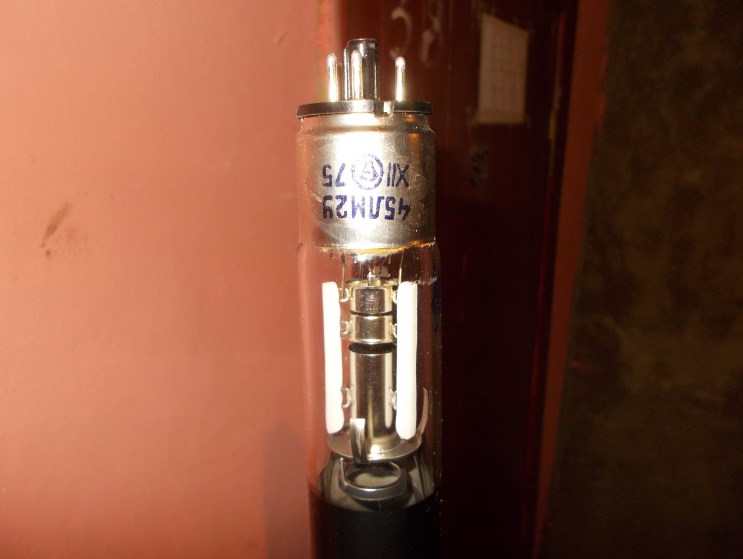

Итак, для работы ЭЛТ 45ЛМ2У требуется напряжение накала 6.3В, напряжение питания модулятора, отрицательное относительно катода (порядка -60В), напряжение 500В на ускоряющий электрод и 12-15 кВ на присоску, стабилизированное с возможностью регулировки. Основной трудностью было получить как раз высокое напряжение. Основой этого генератора является трансформатор на сердечнике от ТВС110ЛА. Пререпробовав несколько схем генераторов для "накачки" трансформатора остановился на двухтактном автогенераторе на лампах ГУ-50. У трансформатора есть первичная обмотка 100+100 витков, обмотка ОС для подключения к сеткам ламп 50+50 витков и вторичная высоковольтная, содержащая 1800 витков. Параллельно первичной обмотке включается конденсатор, который подбирается таким образом, чтобы рабочая частота генератора приближалась к собственной резонансной частоте вторички. Высокое напряжение вторичной обмотки выпрямляется кенотроном 1Ц7С, для питания накала которого используется один виток центральной жилы от коаксиального кабеля с толстой монолитной изоляцией. Поскольку даже с одного витка напряжение слишком большое, то последовательно со спиралью кенотрона включен балластный резистор (ППБ на 47 ом или около того, сопротивление подбирается по требуемому цвету свечения кенотрона). Выпрямленное напряжение фильтруется конденсатором ФГТ-И на 0.01 мкФ 16 кВ. Выпрямитель нагружен делителем, с "короткого" плеча которого снимается напряжение ОС для управления стабилизатором. Подстроечный резистор в коротком плече позволяет установить требуемое выходное напряжение. Делитель рассчитан таким образом, чтобы через него протекал ток порядка 500 мкА. Стабилизатор представляет из себя классическую схему последовательного стабилизатора напряжения с регулирующей лампой 6С41С, управляемой усилителем постоянного тока на 6Н1П с источником опорного напряжения на стабилитроне СГ1П. Сигнал с высоковольтного делителя подается на сетку 6Н1П, которая в свою очередь управляет регулирующей лампой. Выходное напряжение стабилизатора подается на анодную цепь генератора ВН. На вход стабилизатора подается нестабилизированное напряжение +600В. Высоковольтная часть (трансформатор с контурным конденсатором и высоковольтный выпрямитель собраны в металлическом бачке и залиты маслом, чтобы избежать коронных разрядов и утечек. В крышке бачка сделаны вводы для подключения первичных обмоток, а высокое напряжение выводится через керамический изолятор. При испытаниях получился интервал регулировки ВН в пределах от 12 до 20 кВ, что полностью удовлетворяет ТЗ. При изменения яркости ЭЛТ от полностю запертого состояния до максимума напряжение присоски меняется в пределах погрешности измеряющего его микроамперметра.



После того, как мне удалось запустить ЭЛТ, требовалось сделать ей обвязку. В качестве отклоняющей системы решил использовать имевшуюся в наличии ОС90ЛЦ2-1 от телевизора УЛПЦТ.

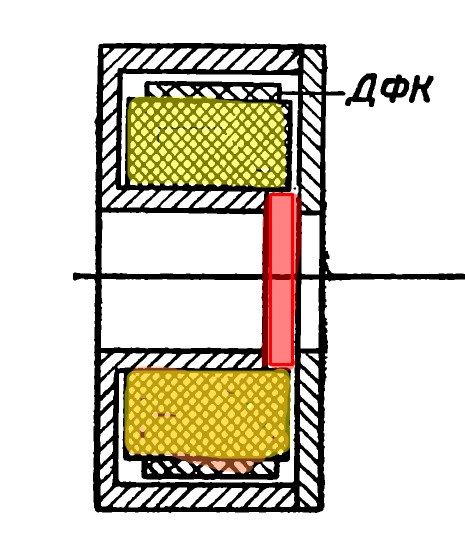

Поскольку фокусировку у трубки магнитная, то пришлось делать фокусирующую катушку. Для этого был изготовлен стальной корпус достаточно сложной формы. Схематически магнитная система выглядит в разрезе вот так. Красным выделен зазор, в котором создается магнитное поле, желтым -- обмотка. Белым со штриховкой показан корпус.

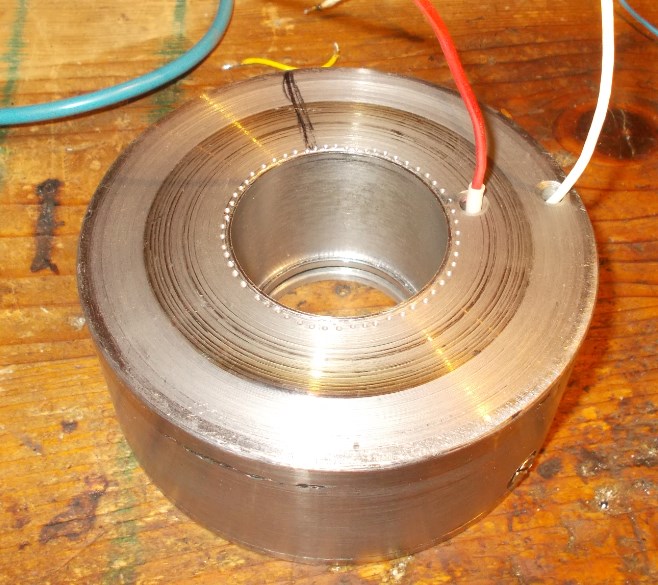

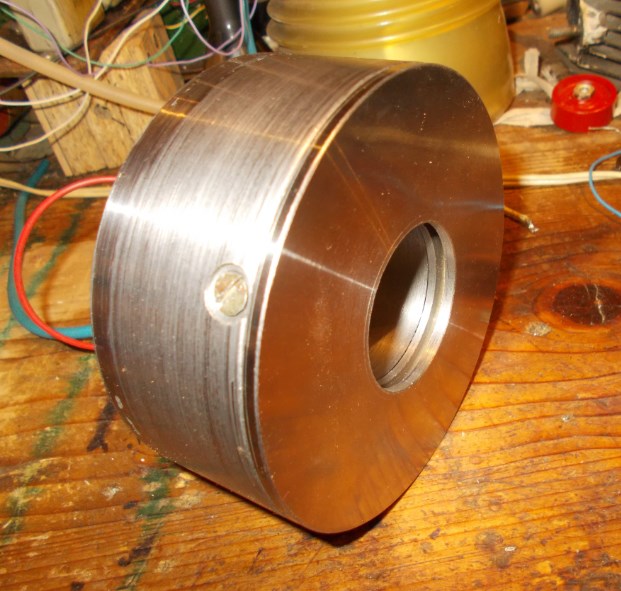

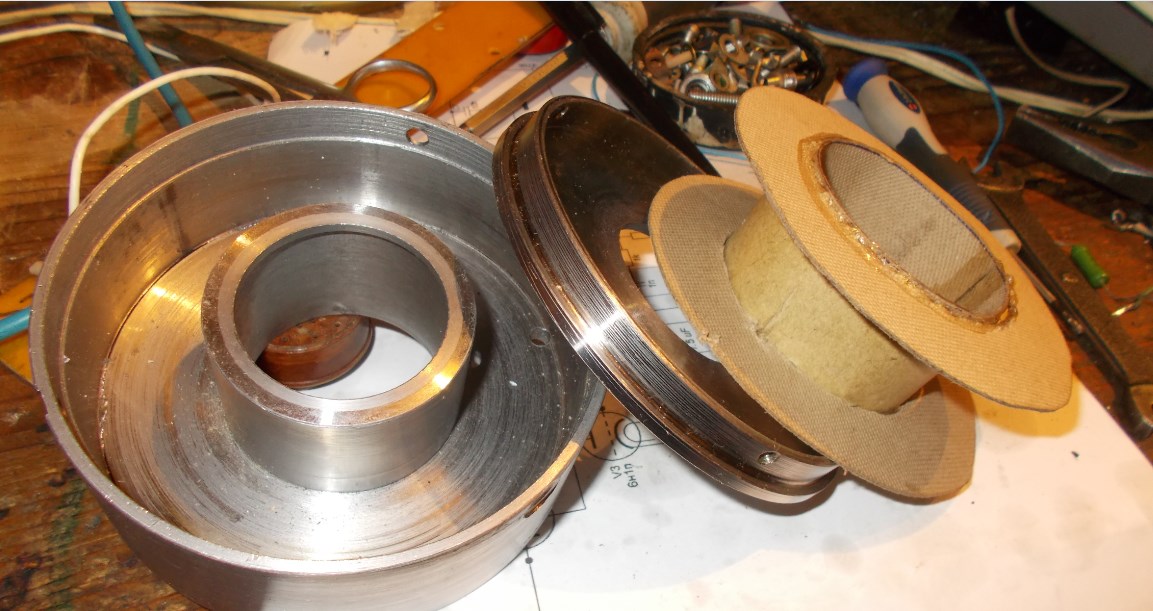

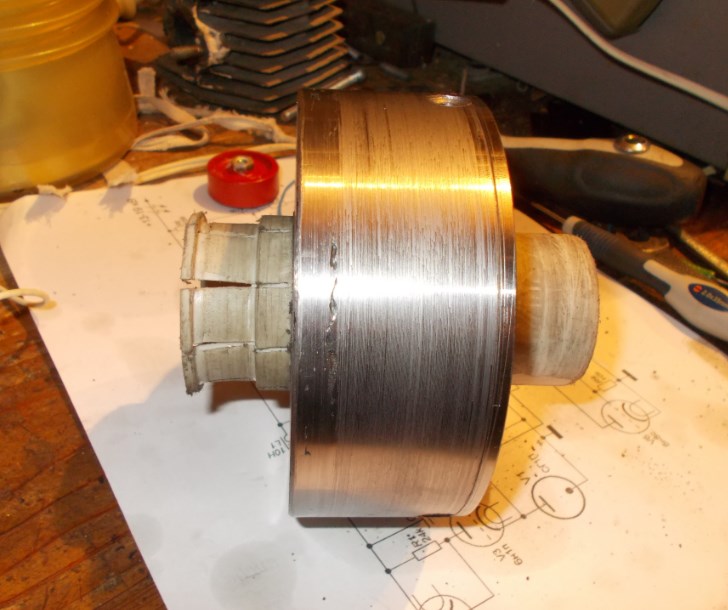

В железе по деталям и в сборе оно выглядит так.



Обмотка фокусирующей катушки содержит 7000 витков провода 0.2мм Для питания обмотки был собран стабилизатор тока на двух стабилитронах СГ4С и двух лампах 6П3С, которые потом были заменены на 6П6С, из-за обнаруженного самовозбуждения стабилизатора. Питается стабилизатор также напряжением 600В

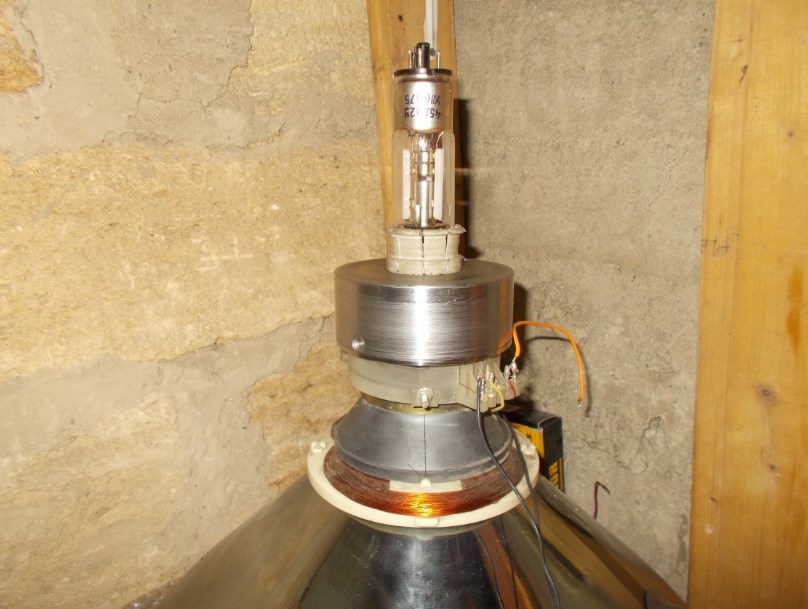

Внутрь магнитной линзы была запрессована гильза выточенная из полипропиленовой водопроводной трубы, с помощью которой магнитная линза одевается и фиксируется хомутом на горловине. Выступающий конец гильзы центрует ОС, поскольку диаметр отверстия в ней несколько больше, чем диаметр горловины.

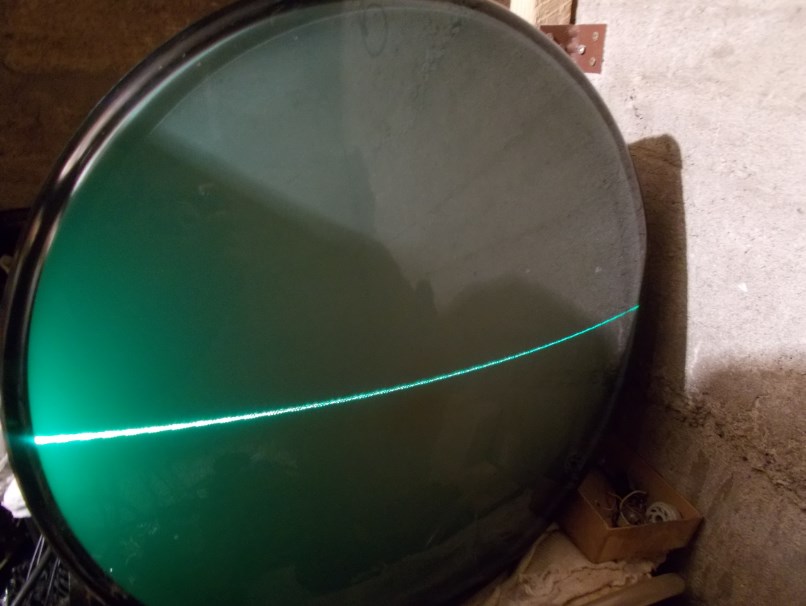

После сборки обвязки можно было уже получить псевдоразвертку, подав на одну из отклоняющих катушек переменку из накальной цепи и убедиться, что магнитная линза практически идеально фокусирует электронный луч.



После того, как ЭЛТ была запущена, а обвязка к ней собрана, пришла очередь создания генераторов разверток. Простейший генератор пилообразного напряжения на "разрядной лампе" отпирается импульсом положительной полярности, амплитуда которого должна быть хотя бы десяток-другой вольт. А у нас есть в наличии синхроимпульсы, которые меняют свою полярность в зависимости от выбора видеорежима и амплитуда их порядка нескольких вольт, следовательно для запуска генераторов напрямую они не годятся. Нужно усилить их по напряжению, а также сделать так, чтобы выходной импульс запуска генератора был всегда положительной полярности вне зависимости от полярности на входе. В результате моделирования в LTSpice был собран преобразователь синхроимпульсов, или как я его ещё называю "канал синхронизации". Приведу ещё одно важное замечание -- спайс моделирует ламповые схемы с довольно невысокой точностью, но таки позволяет грубо определить требуемые номиналы в схеме. Окончательно их все равно нужно подбирать при настройке, в процессе макетирования. Окончательную схему канала синхронизации привожу здесь.

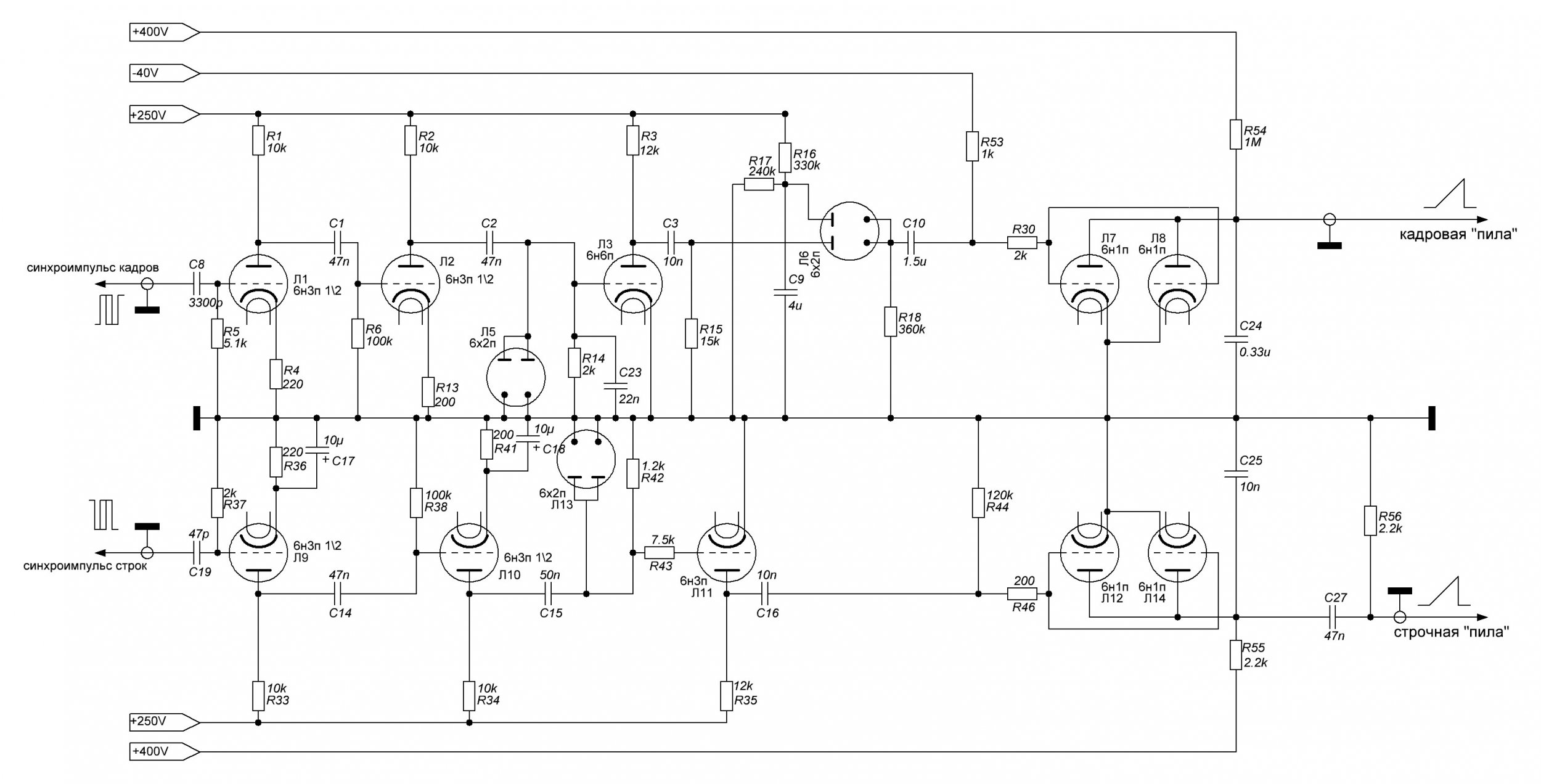

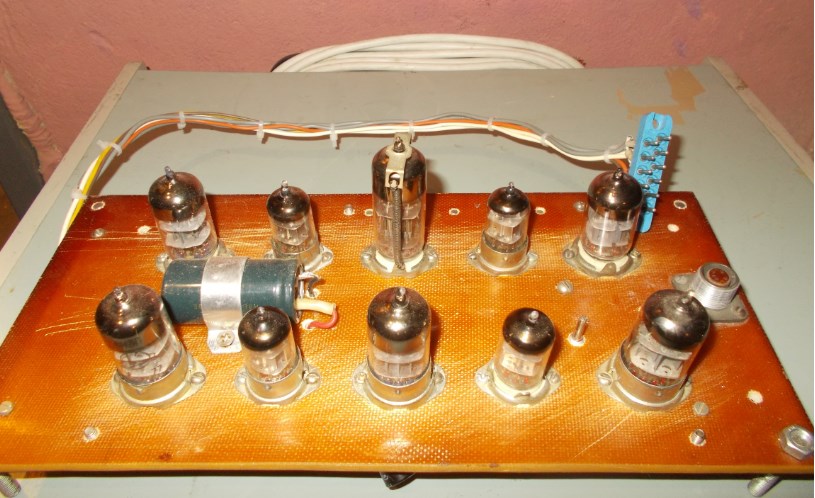

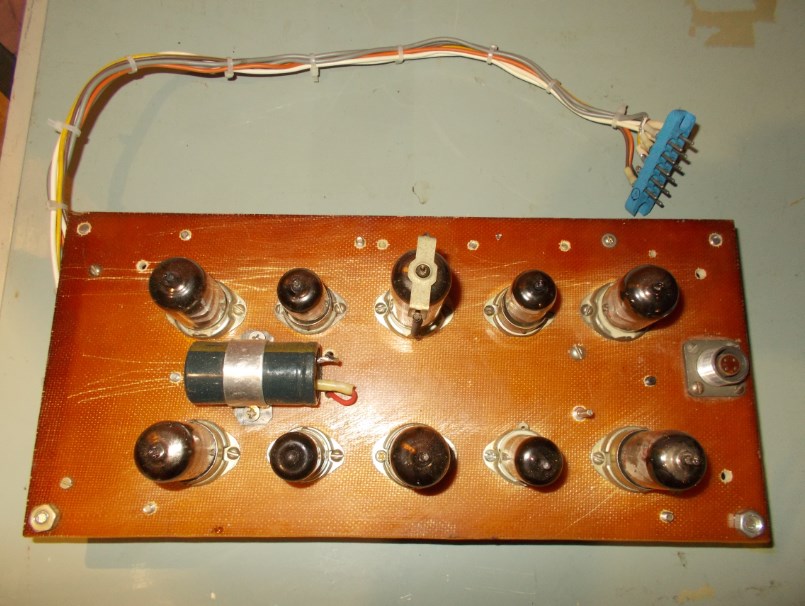

Блок содержит два практически одинаковых канала -- строчный и кадровый. Идея схемы состоит в том, что входящий синхроимпульс дифференцируется в RC-цепочке, в результате из исходного импульса той или иной полярности получаются две иголки разной полярности, которые усиливаются в двухкаскадном усилителе на лампах Л1, Л2 в кадровом канале и лампах Л9, Л10 в строчном. Затем диодами Л5 и Л13 соответственно от усиленного импульса отрезается положительная часть, в результате остается последовательность импульсов отрицательной полярности. Полярность инвертируется каскадами на лампах Л3 в кадровом канале и Л11 в строчном. Дальше появляются небольшие отличия между кадровым и строчным каналом -- в кадровом канале сигнал после лампы Л3 порядком зашумлен (импульсный БП компа гадит, будь он неладен), поэтому стоит ещё один каскад ограничения уровня снизу на лампе Л6, который помехи "прячет под ковер". После чего готовые усиленные импульсы можно использовать для запуска генераторов развертки. Генераторы развертки в обоих каналах аналогичны, отличия лишь в номиналах и построены на лампах Л7 и Л8 (запараллеленные половинки одной лампы) и Л12, Л14 соответственно. С их анодов снимаются уже пилообразные импульсы. Для питания преобразователя нужны стабилизированные напряжения +250В, которым запитываются усилители синхроимпульсов и стабилизированное +400В для генераторов развертки. Наличие пульсаций свыше 100 мВ приводит к неприемлимому джиттеру фазы пилообразного сигнала, особенно в кадровом канале, так что хорошая фильтрация и стабилизация питания обязательны. Также генератору кадровой развертки требуется напряжение смещения, что позволяет добиться лучшей линейности прямого хода. Готовый преобразователь в железе выглядит так.

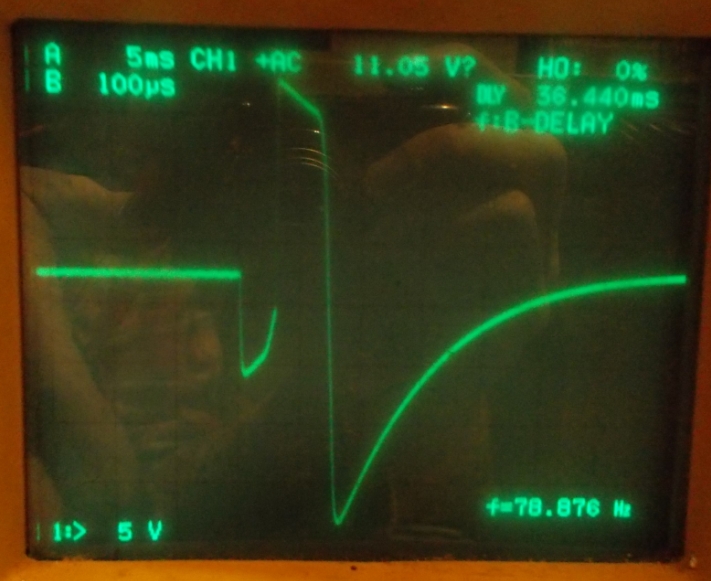

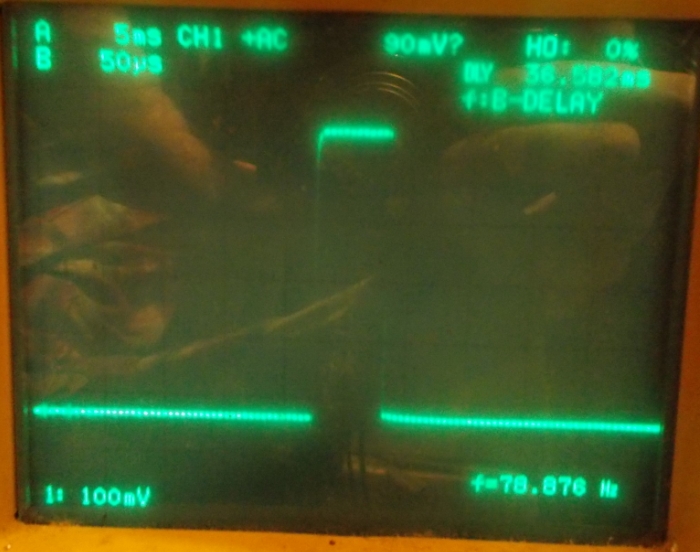

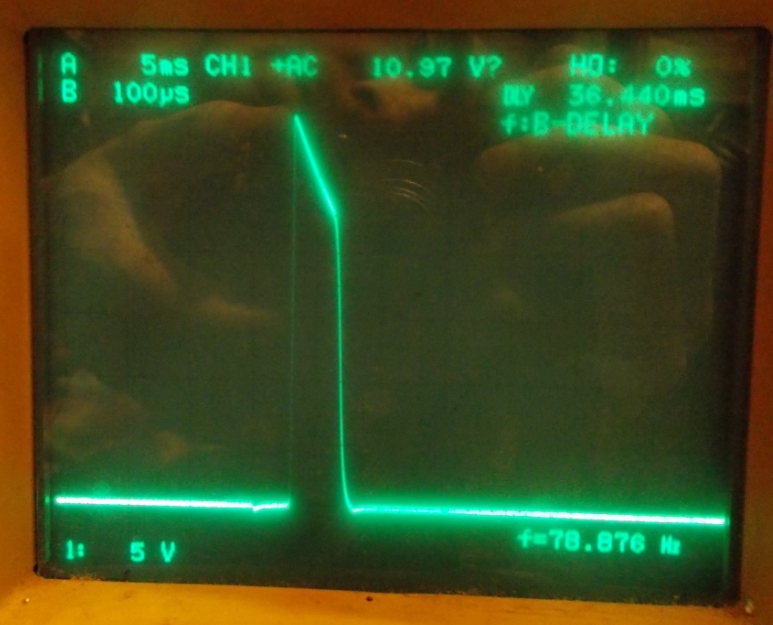

Продолжаем опус о постройке макета лампового дисплея. Сделаю здесь небольшое лирическое отступление, показав осциллограмы импульсов в описанном выше блоке синхронизации. Вот так выглядят подаваемые на его вход синхроимпульсы кадров. В текущем видеорежиме (800*600, частота обновления 78 Гц) они имеют положительную полярность.

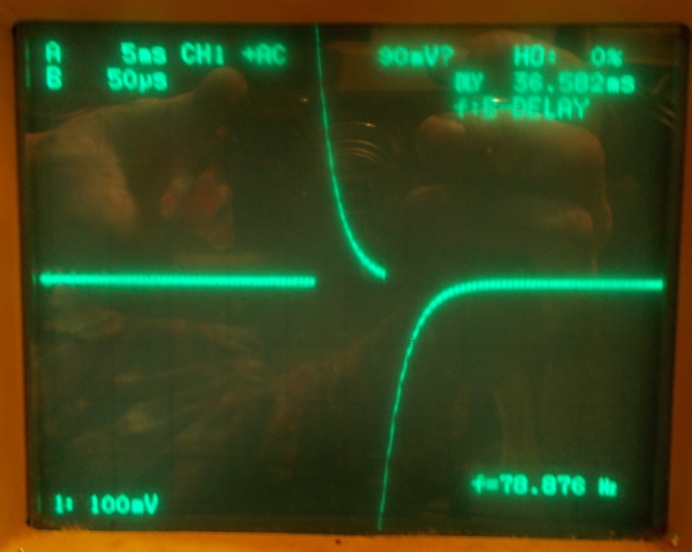

После дифференцирования он превращается в двуполярный импульс.

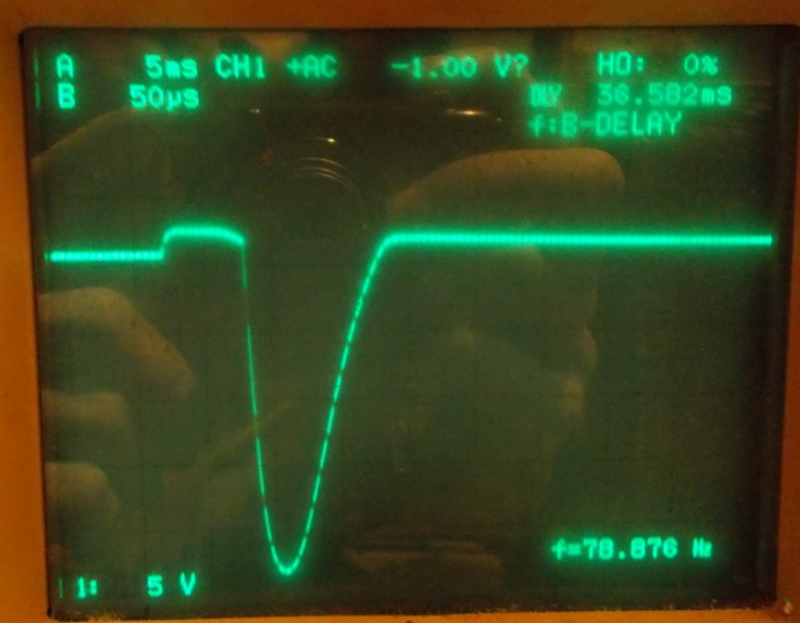

После усиления лампами Л1, Л2 и обрезки на диоде Л5 он принимает следующий вид: остается импульс отрицательной полярности, однако остается небольшой "выброс" положительной полярности.

Этот сигнал инвертируется и дополнительно усиливается каскадом на лампе Л3. Как можно видеть,он снова стал двуполярным, отсюда нужен только положительная часть, хвосты отрицательной полярности надо выбросить.

После ограничения нижнего уровня на лампе Л6 остается чистенький положительный импульс, который подходит для запуска генератора развертки на разрядной лампе (Л7+Л8)

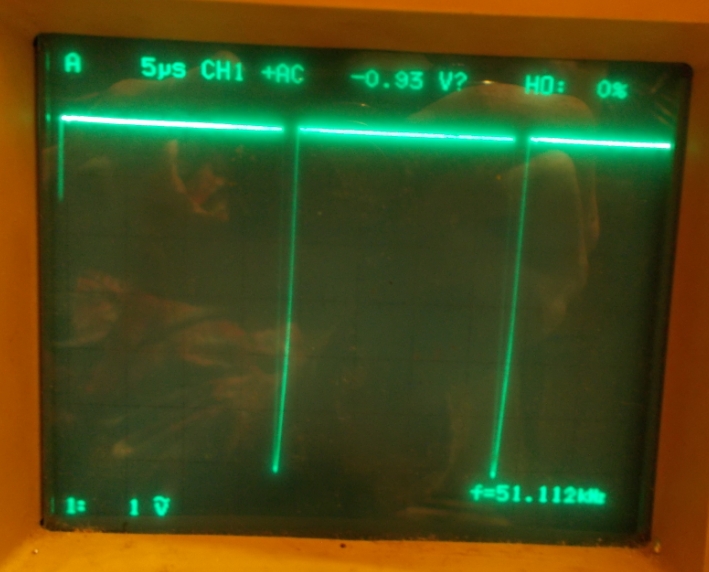

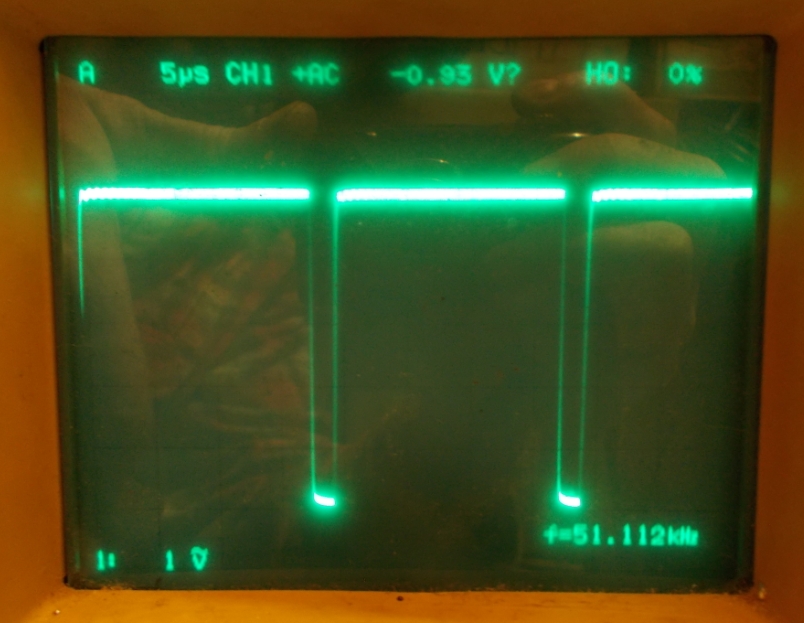

Аналогичным превращениям подвергается синхроимпульс строк. В видеорежиме 800*600*78Гц он в исходном виде имеет отрицательную полярность. /

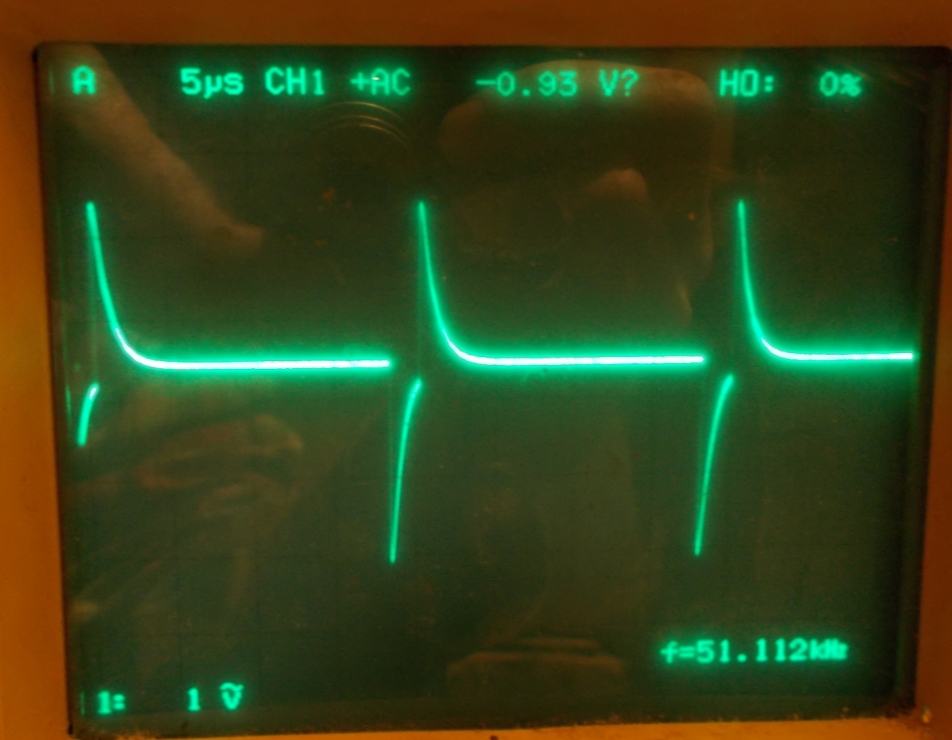

Снова дифференцируем:

Опять усиление на лампах Л9, Л10 и обрезка положительной части диодом Л13

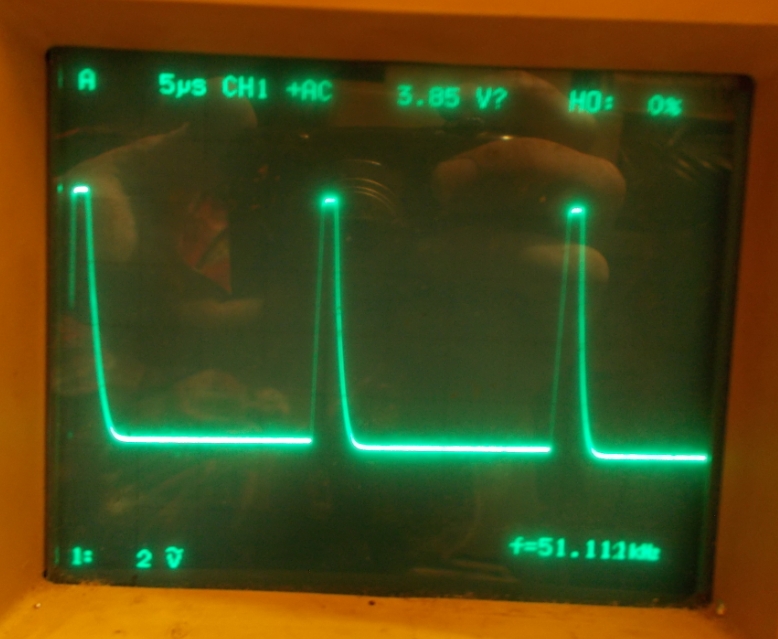

Инвертируем в каскаде на лампе Л11 и тоже получаем готовый импульс запуска генератора развертки на лампах Л12 и Л14

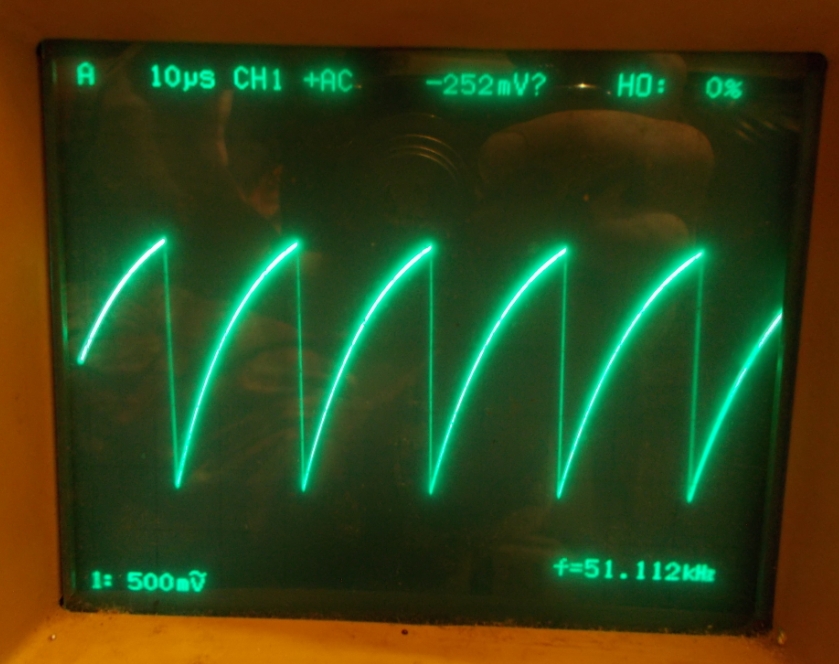

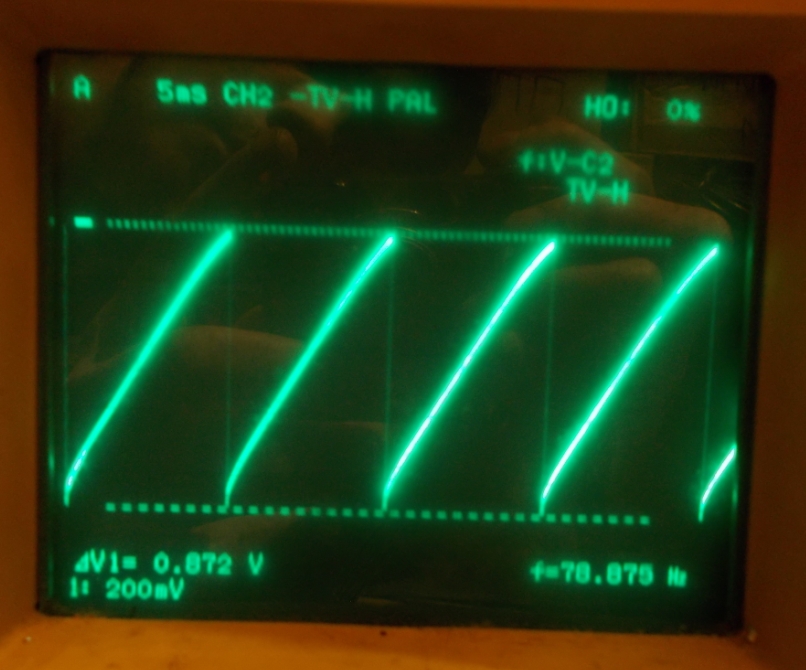

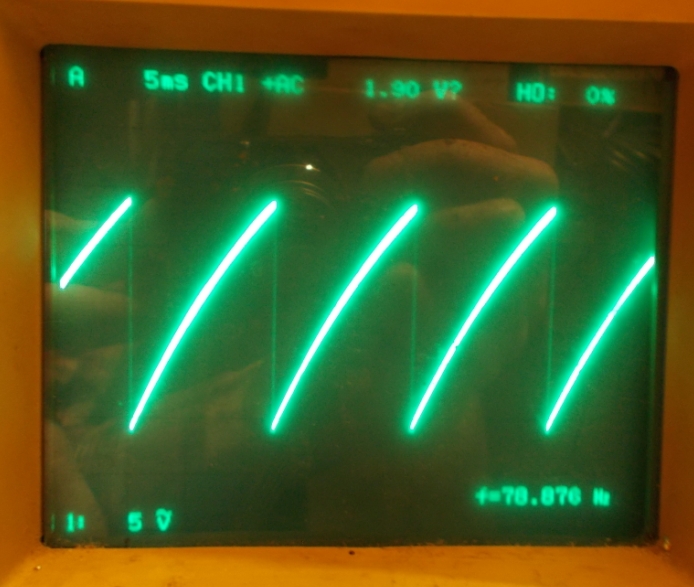

Сигналы на выходе генераторов кадровой и строчной развертки. По частотным показаниям осциллографа сразу понятно ху из кто.

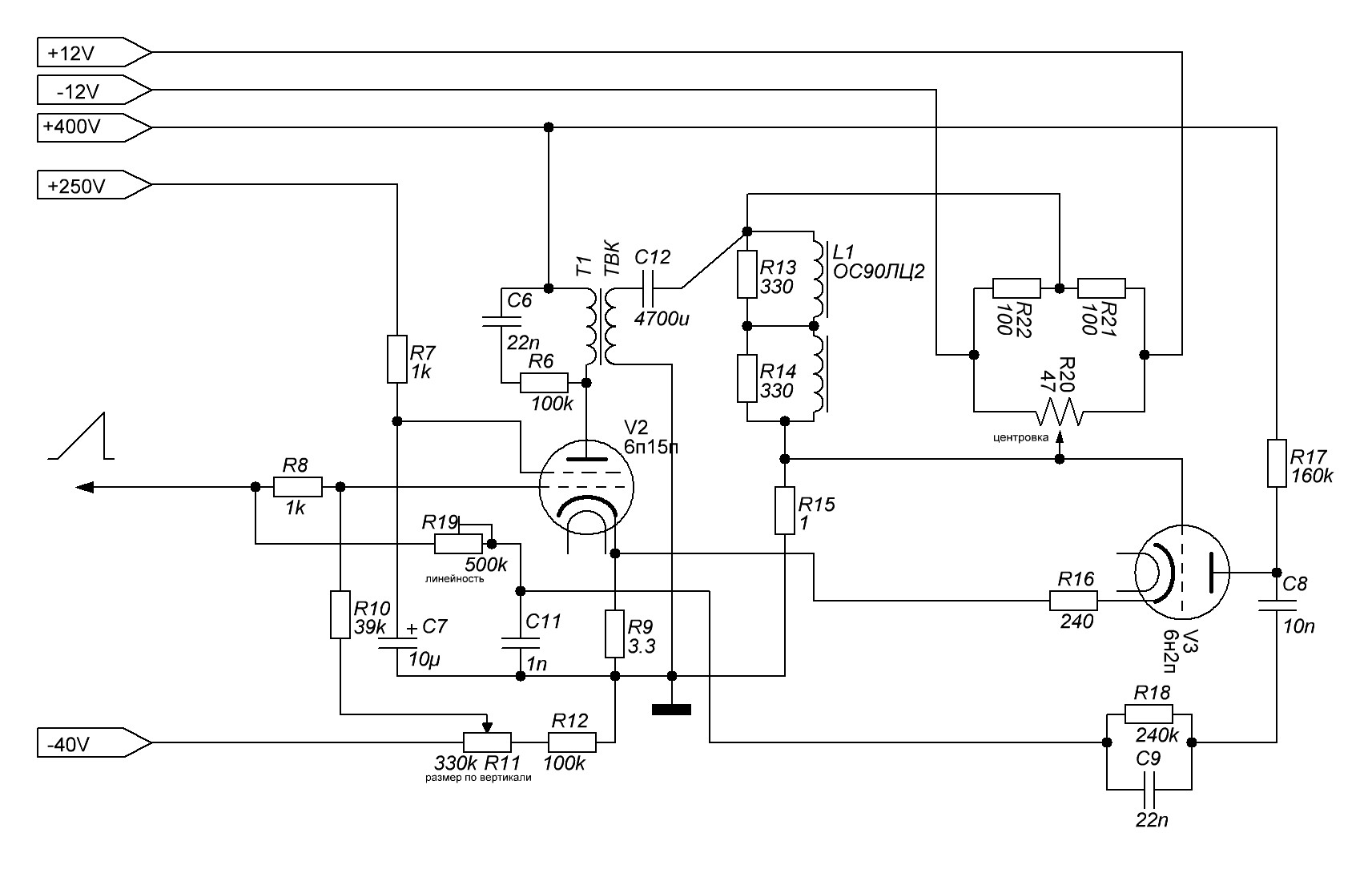

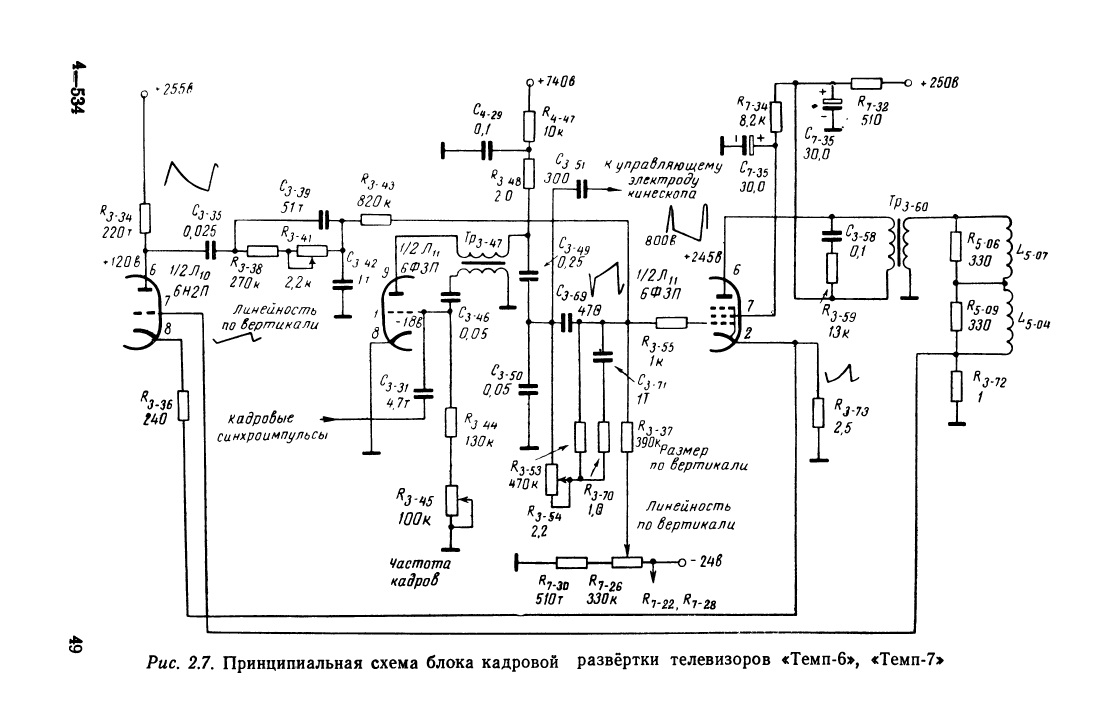

После того как блок синхронизации с задающими генераторами разверток был готов, я принялся макетить блок кадровой развертки. Основой для него стала видоизмененная схема кадровой развертки телевизора "Темп-7". Изменения были достаточно глубокими, осталась лишь общая идея. Для сравнения приведу обе схемы.
Из этой схемы был удален задающий блокинг-генератор, лампа выходного каскада заменена на EL84 и добавлена несколько костыльная схема центровки изображения по вертикали, которая привела к необходимости колоссального разделительного конденсатора в 4700 мкФ во вторичной цепи. В качестве выходного трансформатора на текущий момент используется ТВК110ЛМ, с которым была достигнута практически идеальная линейность кадра. До этого я применял самодельный трансформатор с первичкой 5000 витков и вторичкой 300 витков, но линейность с ним была заметно хуже, и выправление её требовало также нескольких костылей, от которых теперь удалось отказаться. Актуальная схема показана ниже. Лампу EL84 также можно заменить на 6П15П, 6П14П, 6П18П, результат практически один и тот же.

Как можно видеть из схемы, здесь нужно помимо напряжений +400, +250 и -40В ещё и напряжение для питания схемы центровки, причем изолированное от основной земли.

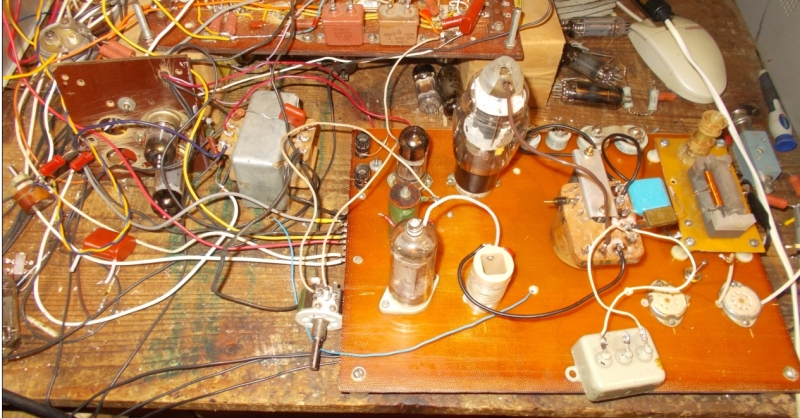

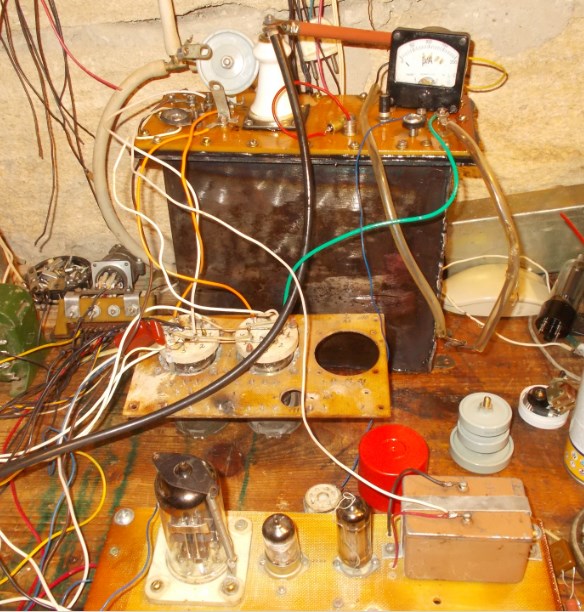

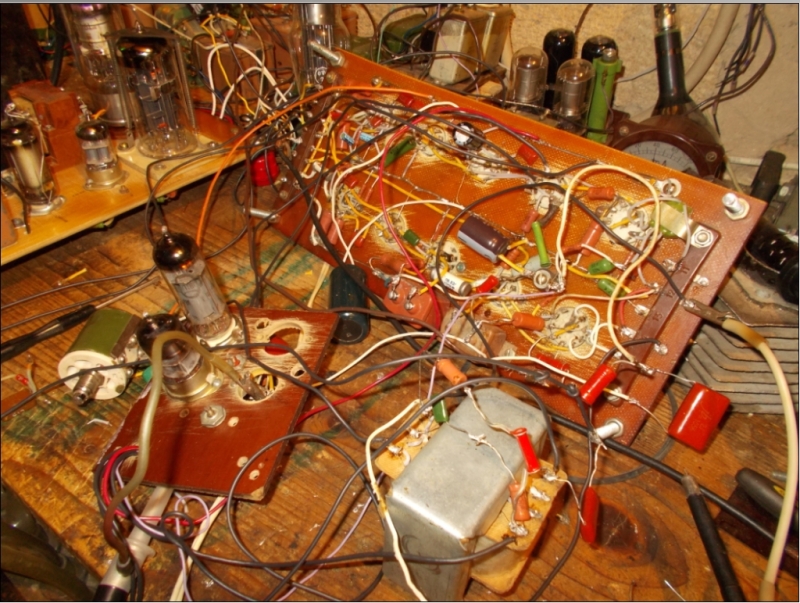

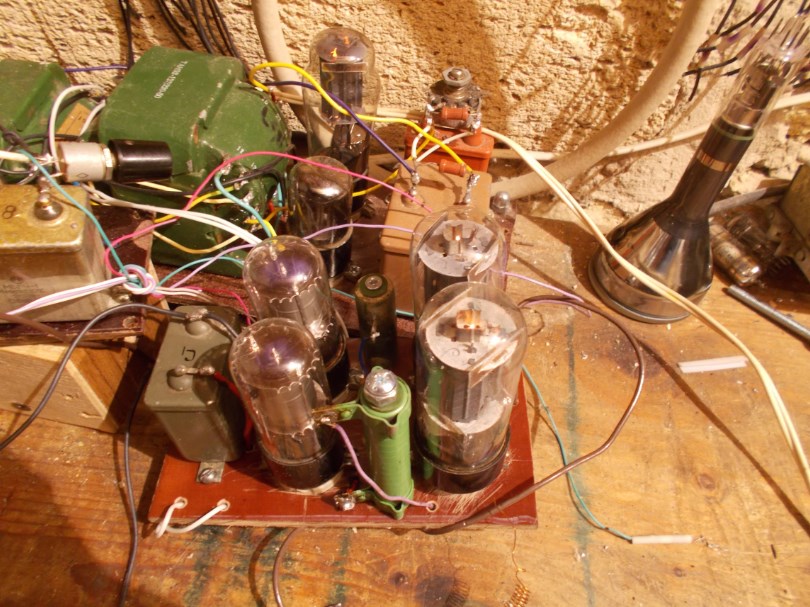

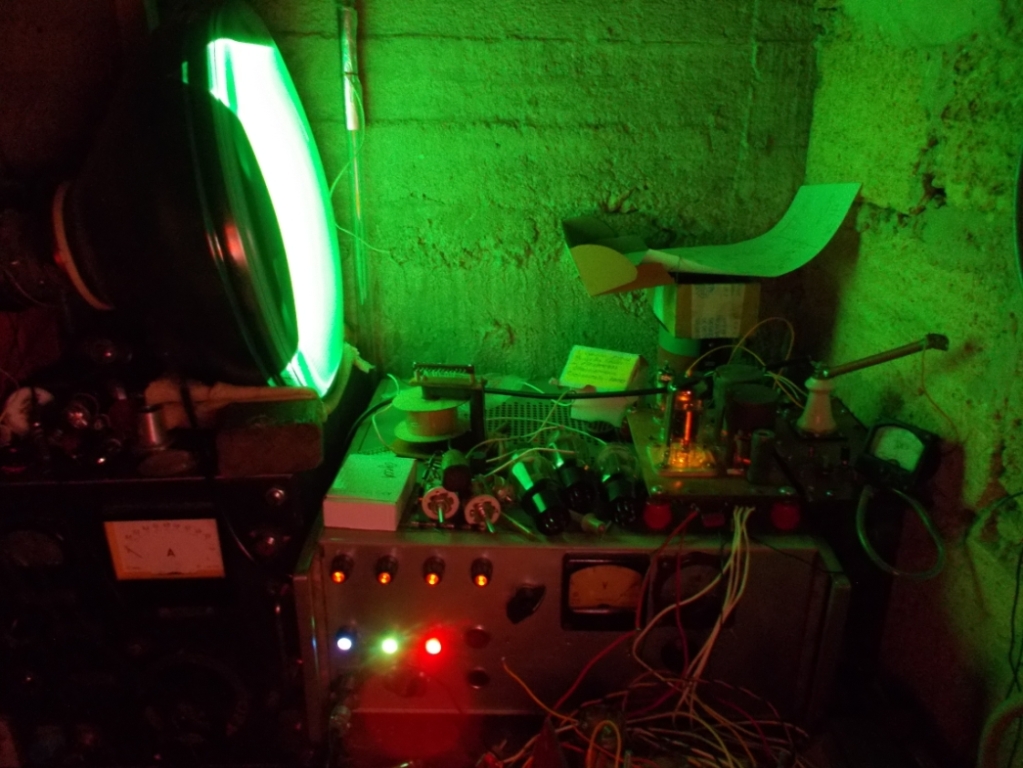

Макет блока кадровой развертки "в железе" выглядел так. На переднем плане -- самодельный ТВК, позже замененный на ТВК110ЛМ. Энтропия на столе неуклонно повышалась из-за того что нужны были все новые выпрямители для питания, а проводов становилось всё больше.


Как можно видеть, схема успешно заработала, а ток в отклоняющих катушках имеет практически идеальную линейность.

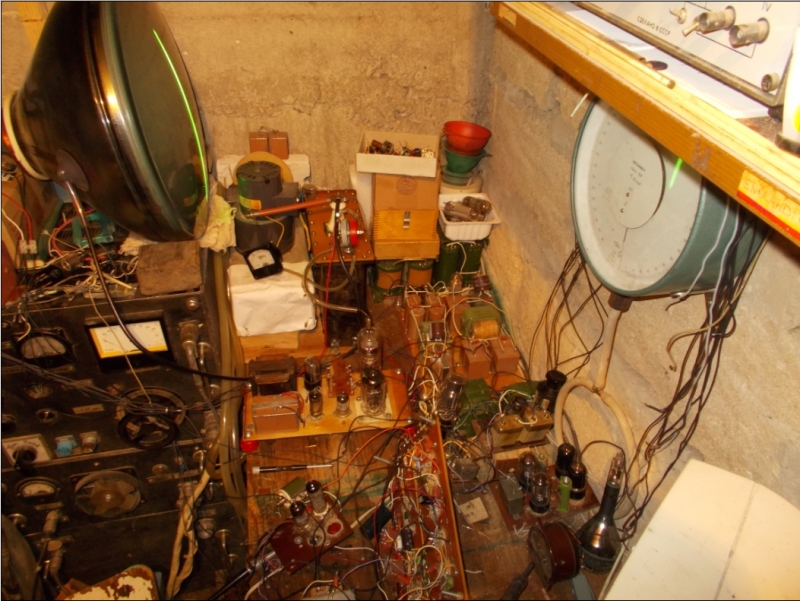

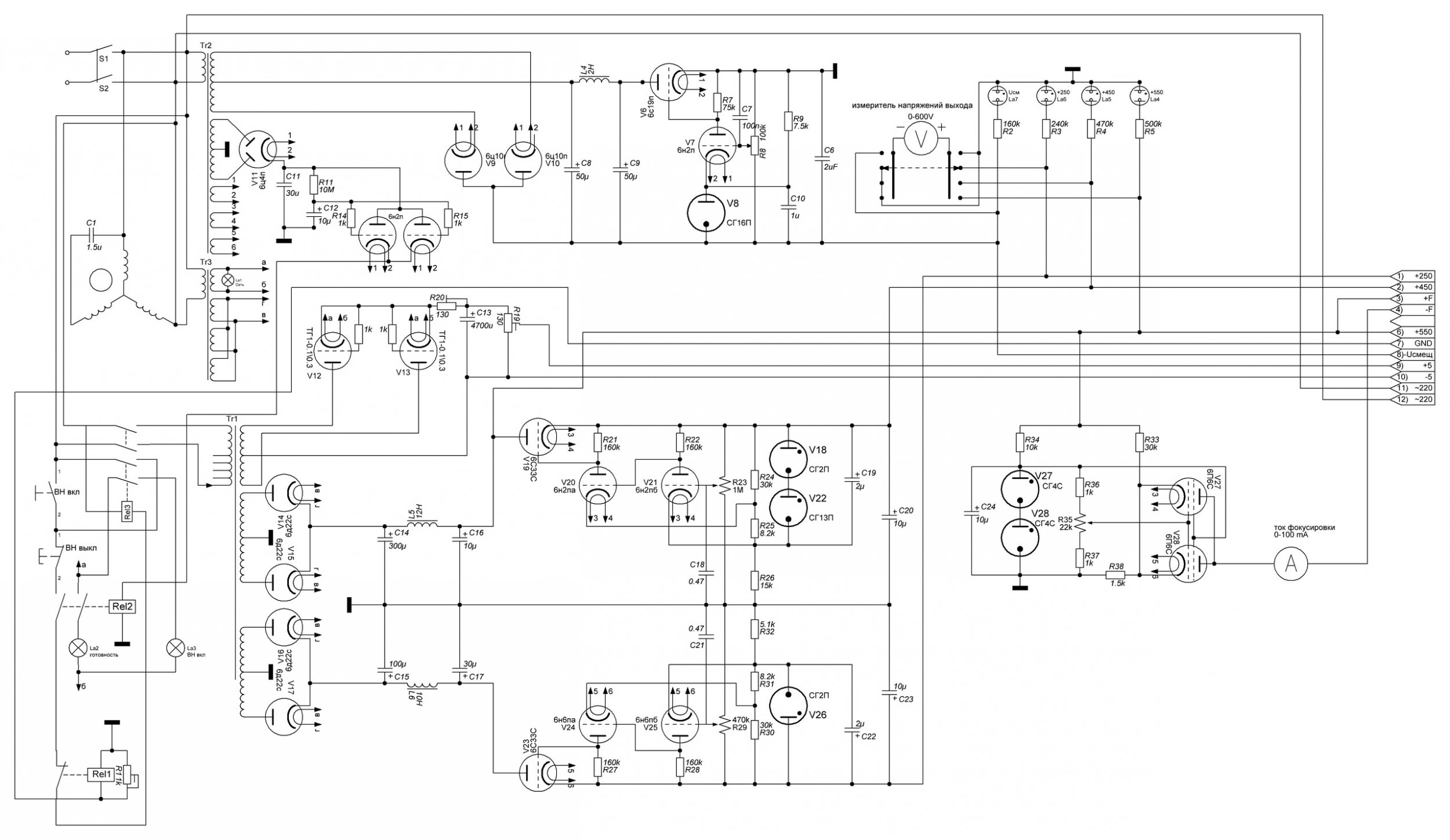

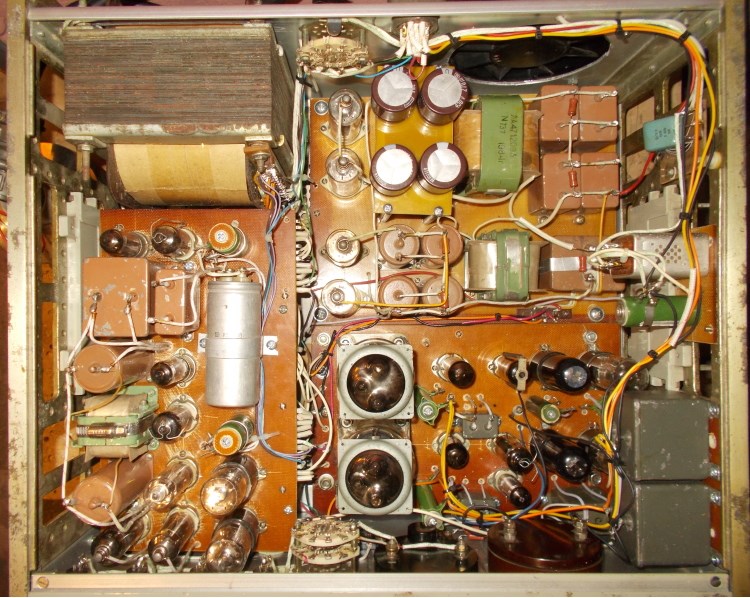

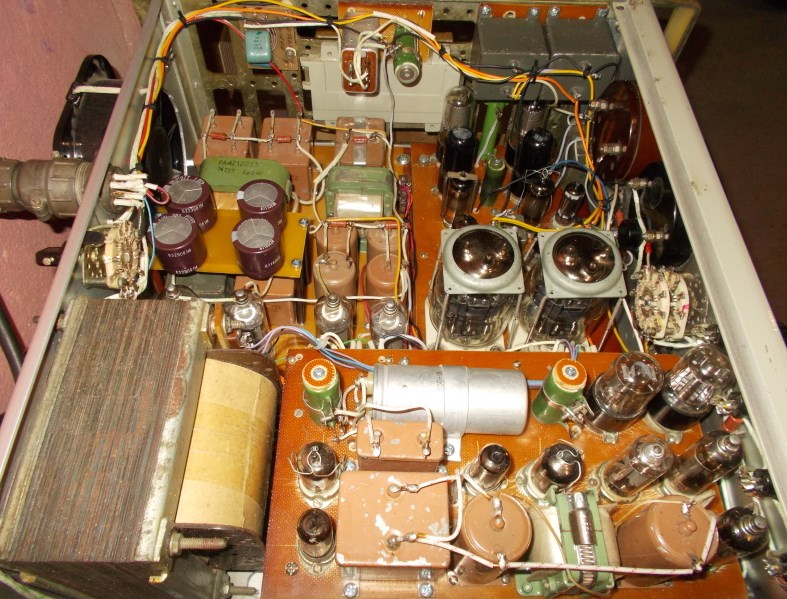

В виду того, что к окончанию макета кадровой развертки стол был жутко захламлен макетом системы питания, а требуемые напряжения уже более-менее определились, было решено оформлять блок питания дисплея в чистовом виде. На выходе блока питания требовалось наличие следующих напряжений: переменное 220 для питания трансформаторов дисплейного блока, напряжение 12В с изолированной землёй для питания схем центровки растра, напряжение +600В для питания генератора ВН, напряжения +400В стабилизированное и +260В стабилизированное для питания блоков синхронизации и развертки, -140В стабилизированное, из которого резисторами будут формироваться требуемые напряжения смещения, а также выход питания фокусирующей катушки стабилизированный по току. В виду того, что мне был неизвестен потребляемый ток по всем стабилизированным каналам, я решил делать блок питания с существенным запасом мощности. Поэтому был намотан мощный анодный трансформатор на основе силового транса от УИП-1 (габаритная мощность 600 Вт), а главные стабилизаторы +400В и +260В выполнены на лампах 6С33С с двухкаскадными усилителями постоянного тока, применение которых позволяет увеличить коэффициент стабилизации. Стабилизированное напряжение +400В формируется из нестабилизированного напряжения +600В, из него же формируется питания фокусирующей катушки. Стабилизированное напряжение +250В формируется из нестабилизированного +400В. Таким образом, основную работу выполняют два выпрямителя, собранные по двухполупериодной схеме на кенотронах 6Д22С. После выпрямителей стоят П-фильтры из конденсаторов и дросселей. Также на главном анодном трансформаторе намотана низковольтная обмотка, напряжение которой используется для формирования питания схемы центровки, изолированного напряжения 12В. Так как при постройке всей установки ставилась задача не применять полупроводниковых элементов, то выпрямитель столь низкого напряжения был построен по 2ПП схеме на тиратронах ТГ1-0.1\0.3 с RC фильтром. Подбором сопротивления в фильтре можно подстраивать выходное напряжение. Для того, чтобы анодное напряжение можно было подать только на прогретые лампы, блок питания оборудован схемой задержки включения анодного на лампе 6Н2П. После отрабатки задержки в анодной цепи 6Н2П срабатывает маломощное реле, которое замыкает схему запуска анодного трансформатора. Анодный трансформатор включается через пускатель по классической схеме с кнопками "пуск-стоп". Также в цепи электромагнита пускателя включена контактная группа реле защиты от короткого замыкания в анодных цепях. В общий провод всех питаний включен низкоомный резистор, падение напряжения на котором пропорционально протекающему в общем проводе току. Когда напряжение на нем достигает требуемого для срабатывания реле, оно срабатывает, разрывая цепь питания пускателя и анодный трансформатор выключается. Подбором сопротивления этого резистора можно выставлять требуемый ток срабатывания. Для питания накальных цепей БП, схемы задержки включения анодного и выпрямителя со стабилизатором на напряжение -140В был намотан отдельный накально-смещательный трансформатор. Для получения напряжения -140В используется 2ПП выпрямитель на лампах 6Ц10П и стабилизатор на одной 6С19П, схема задержки питается от отдельного выпрямителя на лампе 6Ц4П. Функционально в БП образовалось три блока: блок основных выпрямителей и фильтров, блок основных мощных стабилизаторов и блок вспомогательных напряжений и автоматики. На блоке основных стабилизаторов собраны стабилизаторы +400В, +260В и стабилизатор фокусировки, на блоке вспомогательных напряжений -- схема задержки, стабилизатор -140В и выпрямитель +12В. Все блоки выполнены на отдельных шасси из жёлтого текстолита и разместились в корпусе типа "Надел". Поскольку в этом корпусе довольно тесно разместились несколько десятков ламп, то, для того, чтобы внутри не создавалась баня, он продувается мощным вентилятором 1.25ЭВ2.8. На пердней панели разместились органы управления и индикации -- для индикации состояния БП используются лампочки. При включении горит синяя "Сеть", после отработки задержки загорается зелёная "Готовность" и красная "Высокое напряжение" после включения анодного. Наличие выходных напряжения -140, +250, +400 и +600В отображается неоновыми лампочками в верхней части. Для контроля величин напряжений на передней панели установлен вольтметр, галетником слева от него, он переключается в цепь того или иного измеряемого напряжения. Для измерения тока фокусировки используется амперметр до 100 мА, под ним расположен регулятор тока фокусировки. Также на задней панели блока есть переключатель, который переключает отводы первичной обмотки анодного трансформатора, если требуется форсировать его, или привести напряжения в норму, при пониженном напряжении сети. Далее следуют фотки БП и его схема.

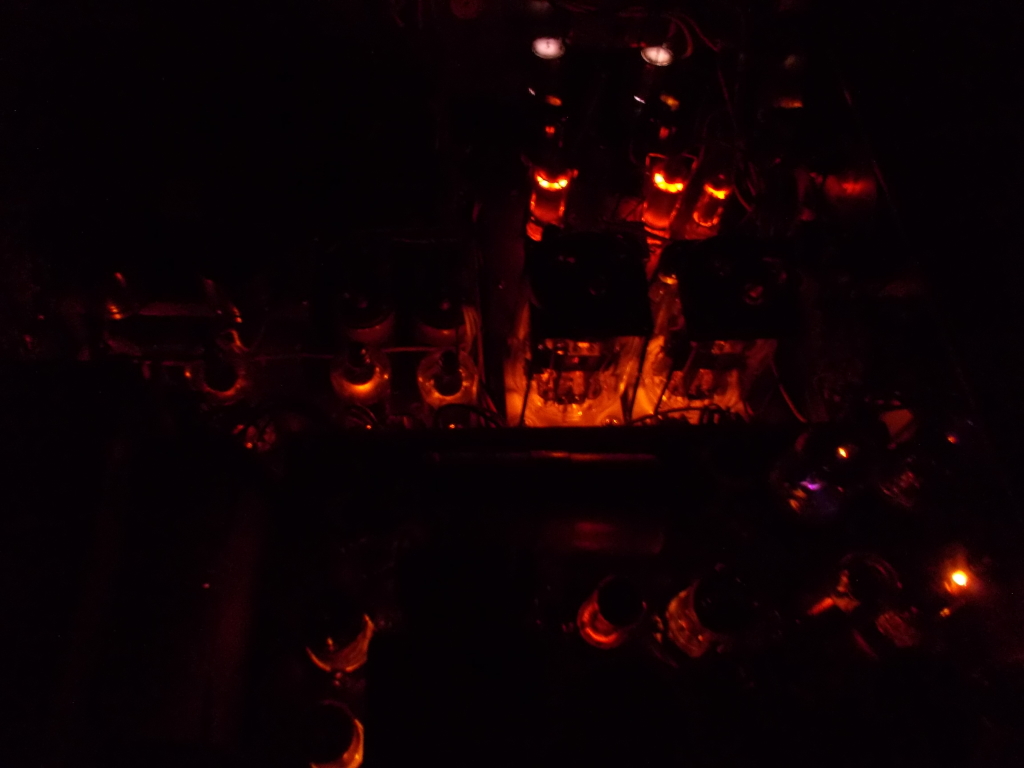

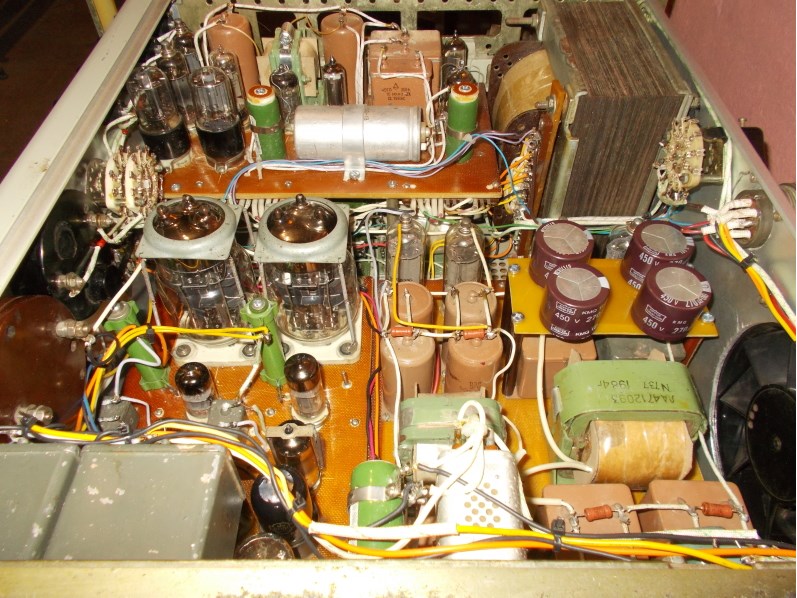

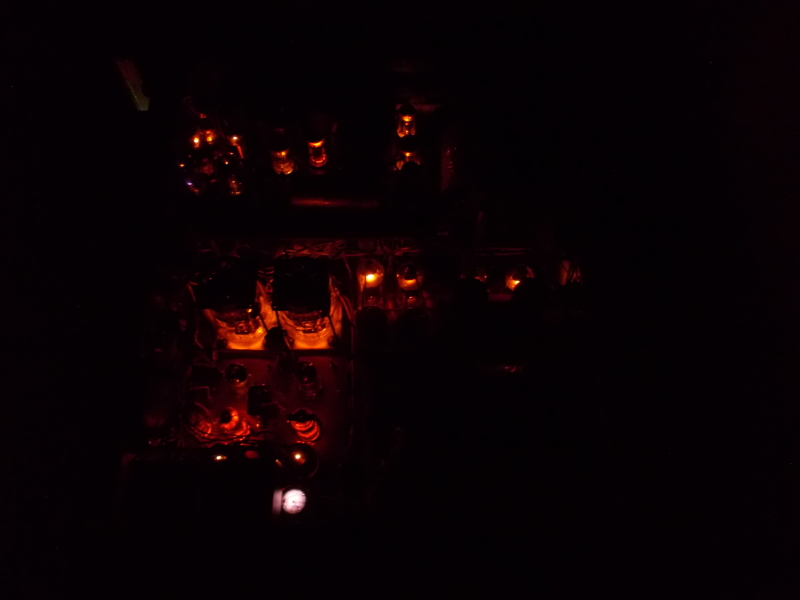

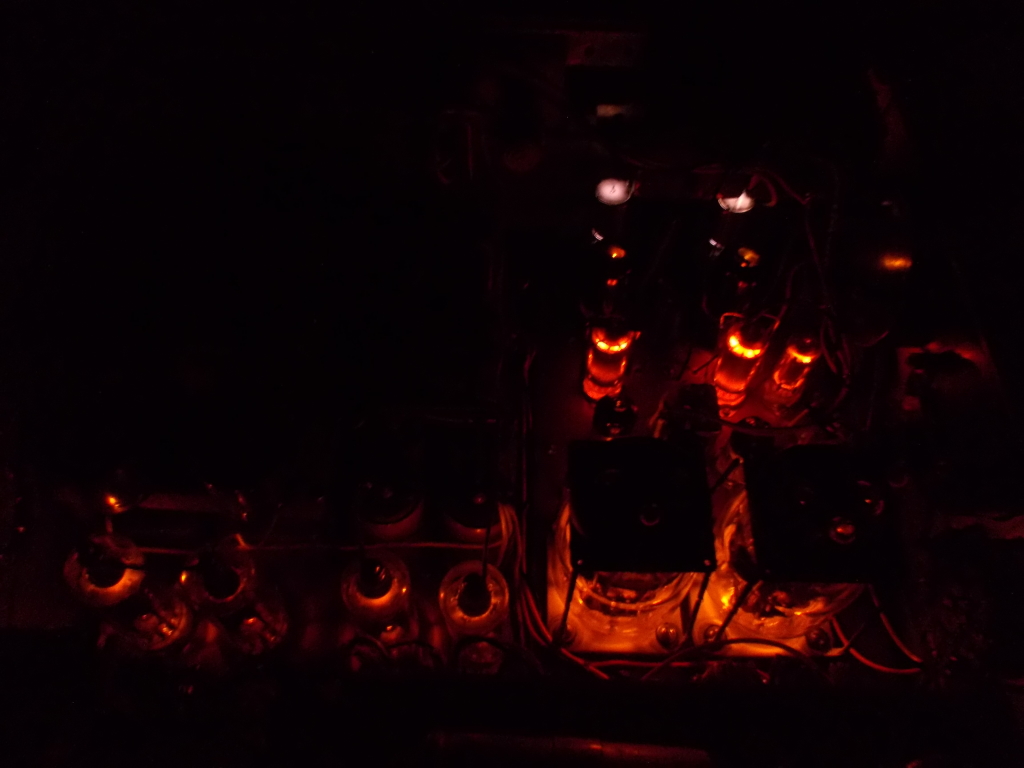

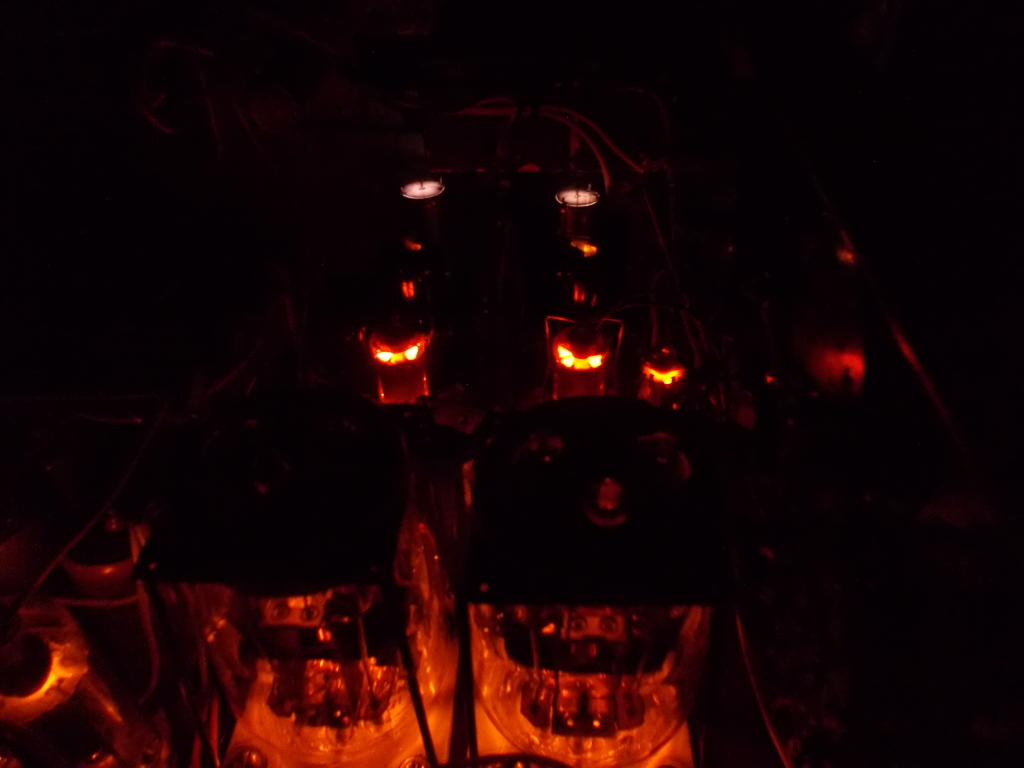

В этом посте предлагаю просто насладиться свечением ламп БП в темноте

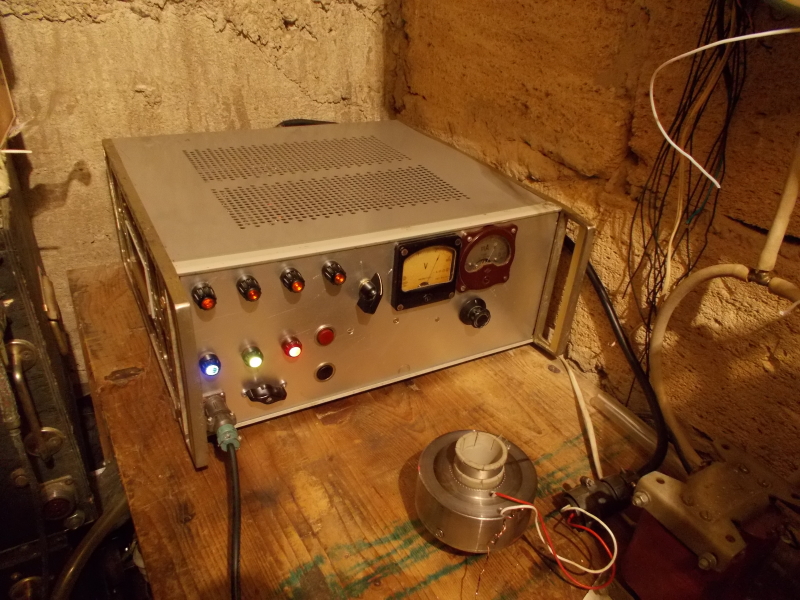

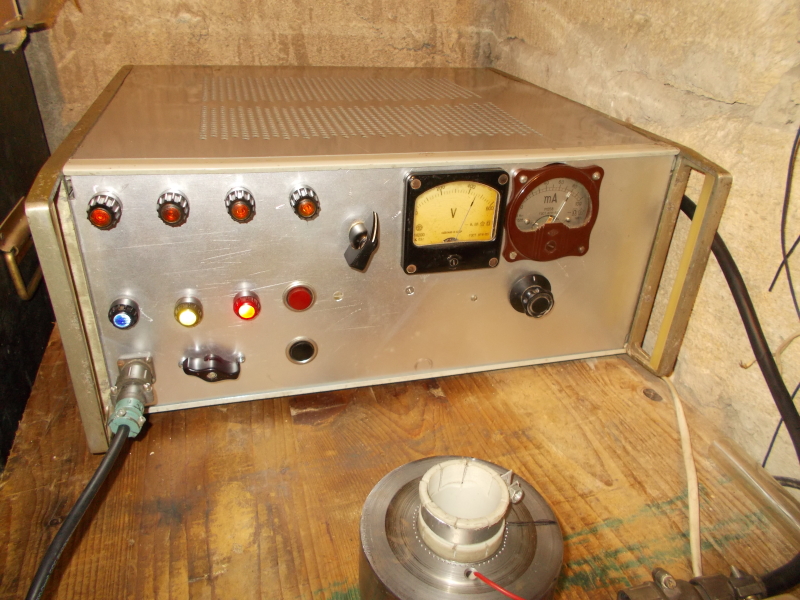

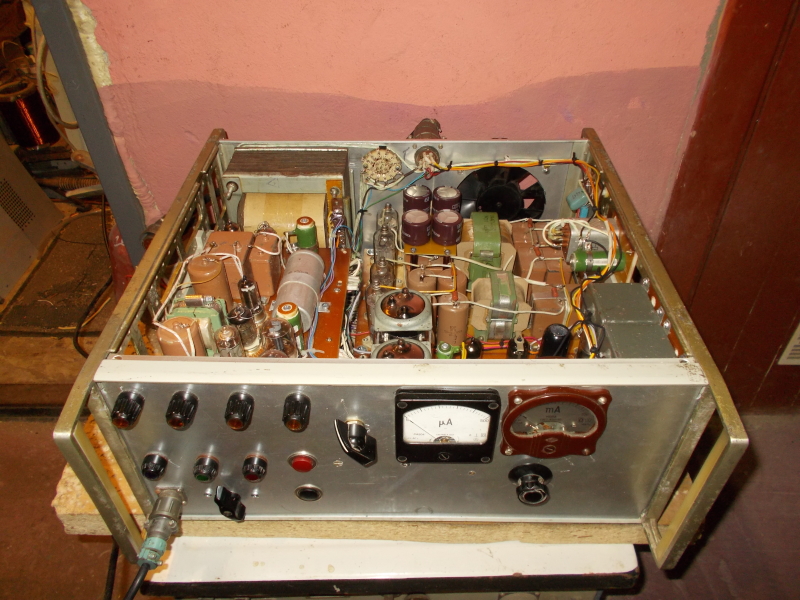

Блок питания дисплея готов!



Респектище! Колоссальная работа проделана! Девайс очень впечатляет! И с нетерпением жду продолжения
А меня хватило 4 года назад на ламповый усилитель без полупроводников, но с индикацией уровня сигнала (на ИН13). В планах сделать второй (на продажу), да всё никак не раскачаться...

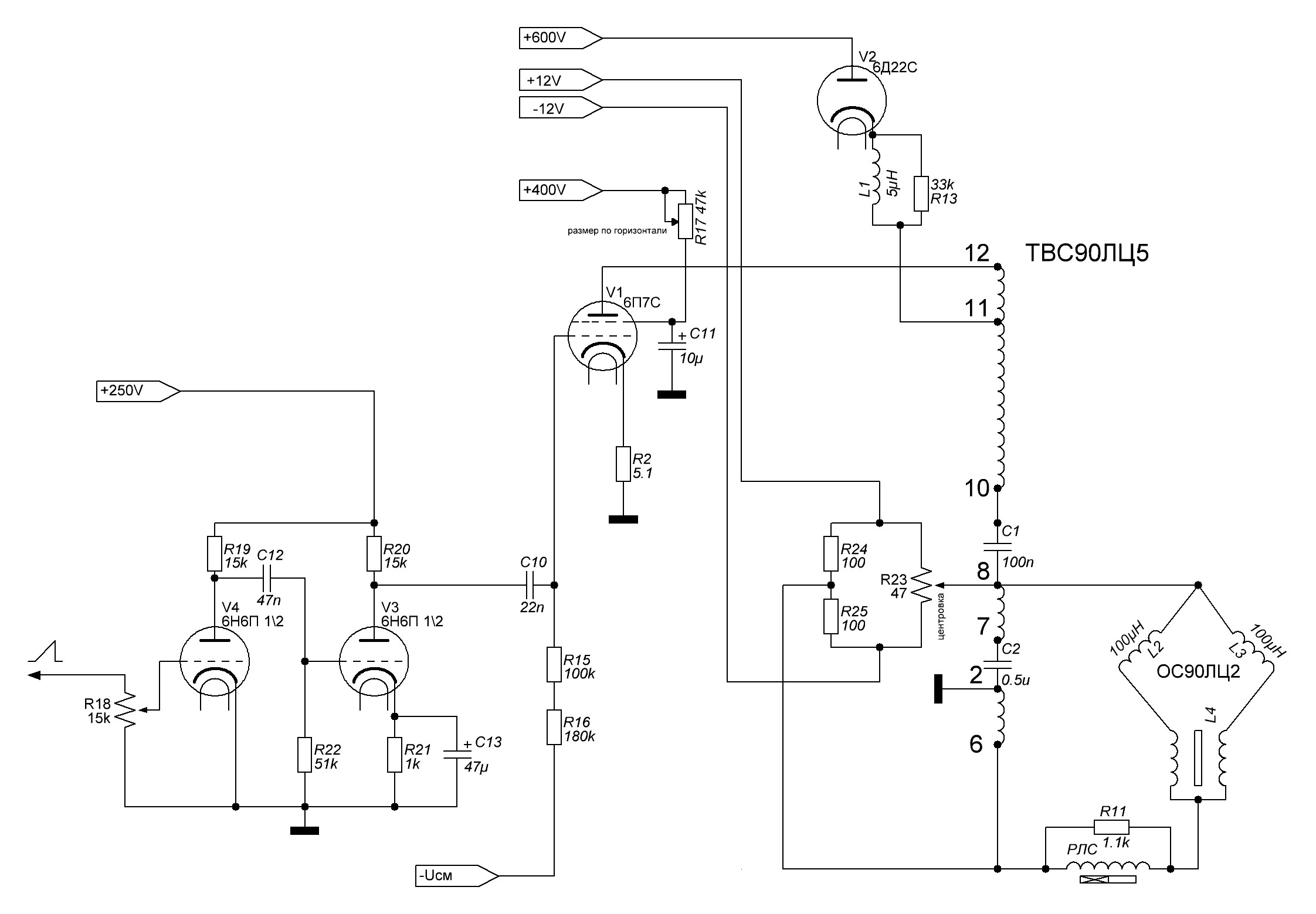

После того, как блок питания был готов, я взялся за строчную развертку. Источником идеи стала схема блока развертки БР-2 от телевизора УЛПЦТ-59\61. Из исходной схемы было выброшено все, что я счел лишним, а именно -- всю подсистему генерирования высокого напряжения для присоски, источники питания для ускоряющих и фокусирующих электродов кинескопа и цепи обратной связи. Заменена также и лампа строчной развертки, вместо 6П45С используется октальная 6П7С. Её также можно заменить на 6П13С или другие лампы строчной развертки. Замена была вызвана отсутствием исправных 6П36С\6П45С в меё хозяйстве. Строчный трансформатор используется ТВС90ЛЦ5 в стандартном включении как в телевизоре, вместе с ним использованы и другие стандартные индуктивности из телевизора -- симметрирующий дроссель и регулятор линейности. Скажу сразу, с первой попытки создать работоспособную развертку мне не удалось и описывать неудачные попытки я тут не буду. Отмечу лишь то, что оказалось критически важна амплитуда пилообразных импульсов на сетке строчной лампы. Поэтому, импульсы из задающего генератора, размещённого в блоке синхронизации усиливаются предусилителем на двух половинках лампы 6Н6П, после усиления их амплитуда составляет сотни полторы вольт и этого вполне достаточно. Однако, есть оптимальное значение амплитуды на сетке, при котором лампа входит в оптимальны режим. Потому амплитуду нужно подстраивать переменным резистором R18. Для питания блоку строчной развертки нужно сразу несколько напряжений -- +250В для предусилителя, +400В для схемы питания 2ой сетки выходной лампы и +600В для питания анодной цепи выходного каскада и +-12В для питания схемы центровки растра. При этом +600В не стабилизировано, остальные стабилизированы. Схема показана ниже. После её сборки и запуска, совместно со всем остальными узлами, мне удалось впервые получить растр. До завершения дисплея оставалось совсем немного...

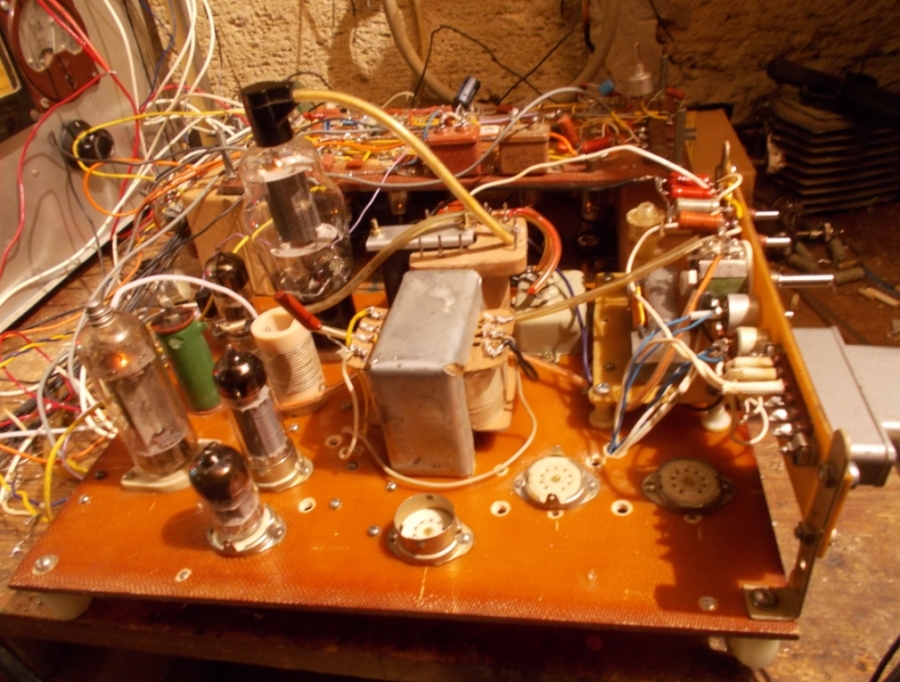

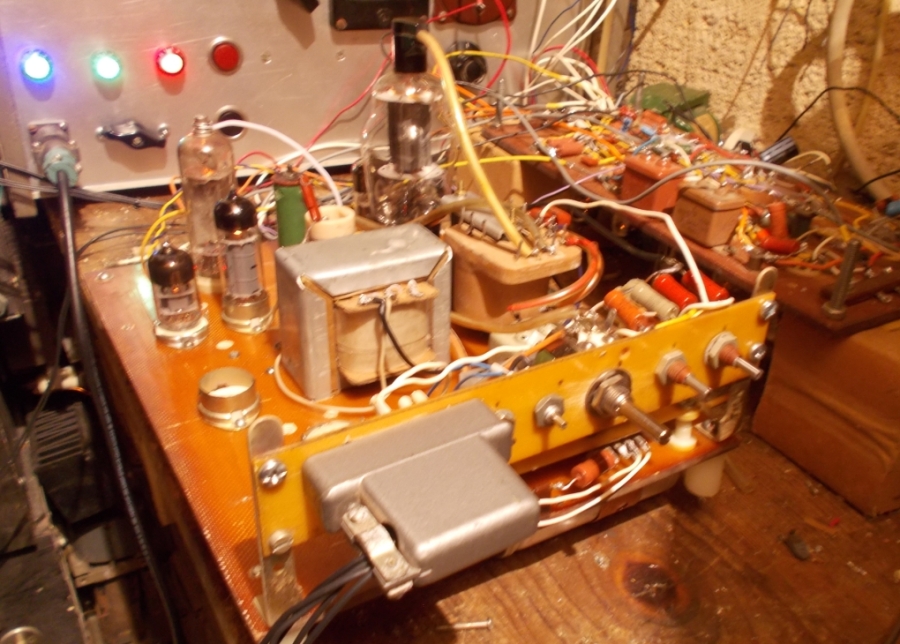

В макете блок строчной развертки выглядел так, он был собран на заведомо бОльшем куске текстолита, чтобы в итоге перенести на него и блок кадровой развертки. Но на тот момент он был ещё отдельно.

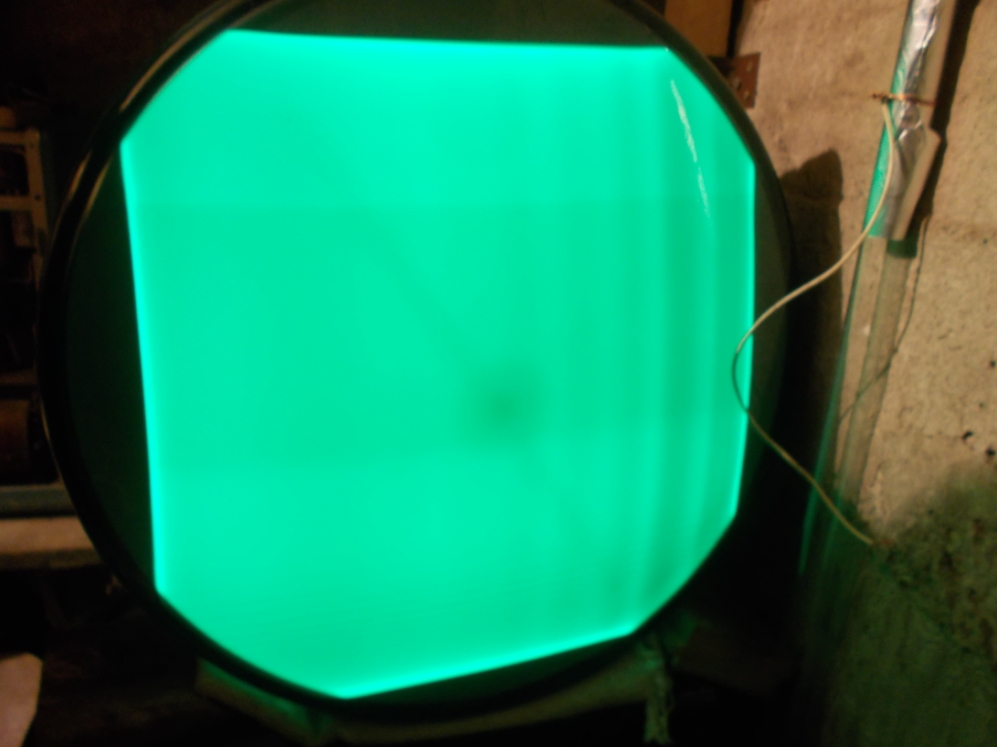

Здесь же фото, каким получился растр. Здесь включен видеорежим 800*600 при частоте обновления 75Гц. Эксперименты показали, что разрешение можно увеличить до 1024*768 с частотой обновления 70Гц, но тогда размер по горизонтали меньше, углы не выходят за пределы экрана. При увеличении частот развертки размеры изображения уменьшаются, поскольку на повышенных частотах гораздо труднее пропихнуть нужный ток отклонения через индуктивность отклоняющих катушек. Однако, при таком разрешении длительность прямого хода развертки становится соизмеримой с длительность обратного, что приводит к потере значительного куска изображения. Потому основным выбрано разрешение 800*600.

Яркость растра довольно хорошая, даже не в сильно затемненном помещении.

Здесь я решил показать осциллограму тока в строчных катушках. Как можно видеть, есть незначительные осцилляции на прямом ходу, но они совершенно не влияют на восприятие изображения. Линейность при этом весьма хорошая, как для моей вольной адаптации схемы развертки от телевизора.

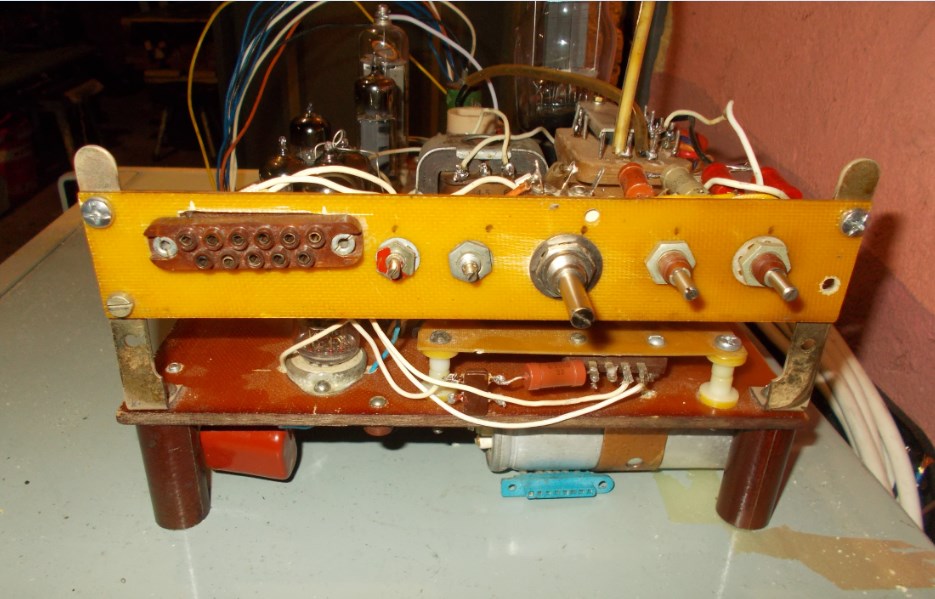

Здесь можно увидеть, что блок кадровой развертки перебазировался на то же шасси, со строчной разверткой. Ну и сконцентрированы в одном месте все регулировки. Через блок разверток была пропущена и цепь фокусирующей катушки, и выведена вместе с выходом на отклоняющие катушки на разъем. На шасси ещё зарезервировано три ламповые панельки, которые нужны для схемы, которая будет описана дальше. На этих фото кадровый трансформатор ещё старый.

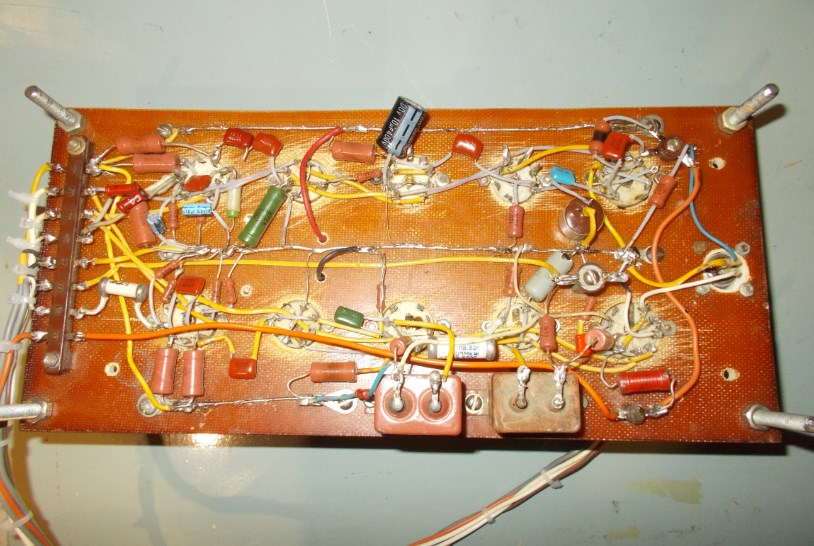

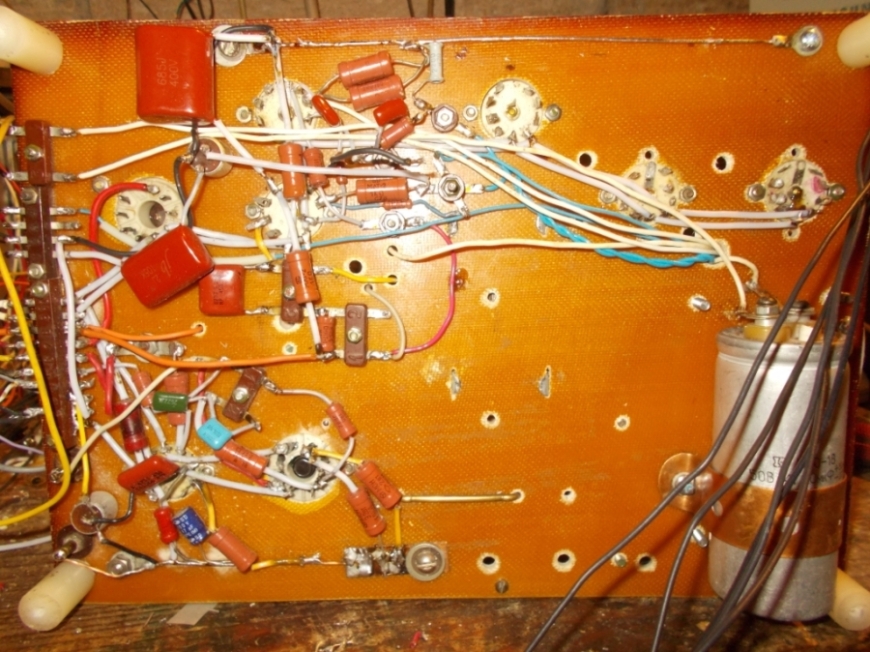

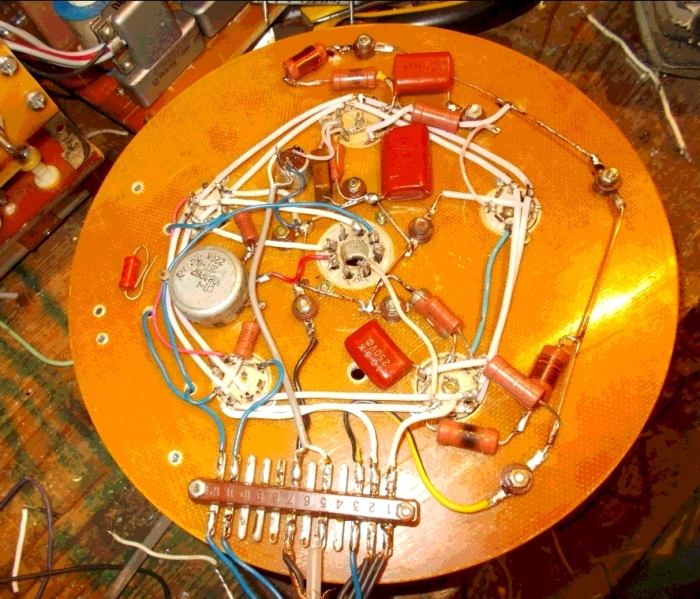

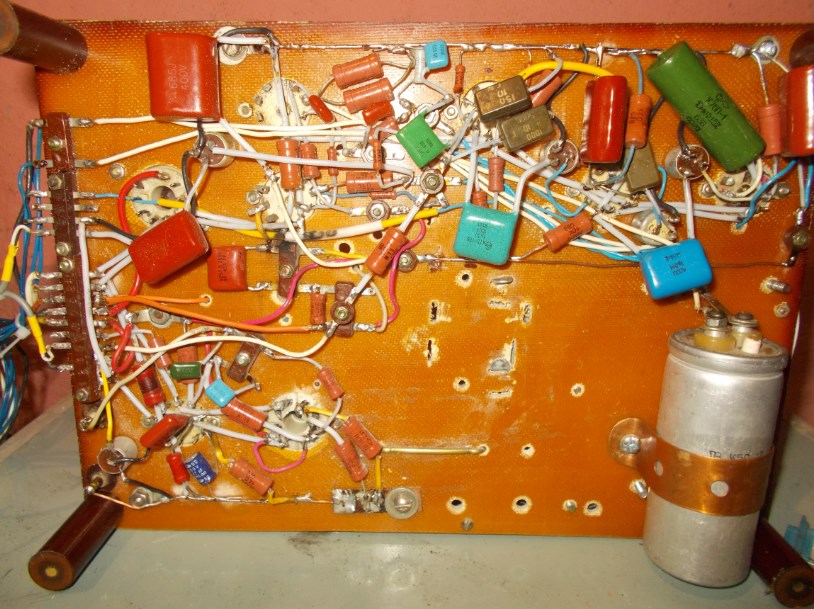

Вид на монтаж

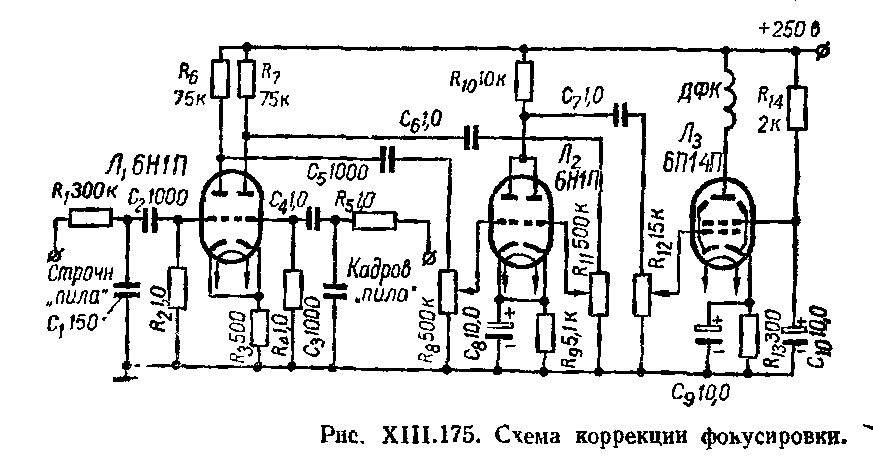

Здесь я расскажу для чего были зарезервированы 3 дополнительные панельки на шасси блока разверток. При развертке луча в ЭЛТ, особенно на углы близкие к предельным рабочим, существует проблема расфокусировки электронного пучка в той или иной области. Если ток фокусировки отрегулировать так, чтобы было четкое изображение в центре, то тогда есть расфокус у краёв и наоборот, если настроить резкость по краям изображения -- центр получается в расфокусе. Для компенсации этого явления применяется способ, называемый "динамическая фокусировка". Для этого на тот же каркас с основной катушкой доматывается вторая, дополнительная, содержащая примерно 20% витков от основной катушки. Тогда в эту дополнительную катушку можно подать ток, который будет изменяться пропорционально положению луча на экране. А источником информации о положении луча служат сигналы разверток. Эти сигналы усиливаются и смешиваются с помощью схемы показанной ниже. Сигналы строчной и кадровой развертки от задающих генераторов усиливаются каскадами на лампе Л1, затем поступают на смеситель на лампе Л2. Подстроечниками R8, R11 регулируется пропорциональность между амплитудами строчного и кадрового сигнала. Усиленный в смесителе сигнал идет на сетку лампы выходного каскада, в нагрузку которой включена дополнительная фокусирующая катушка.

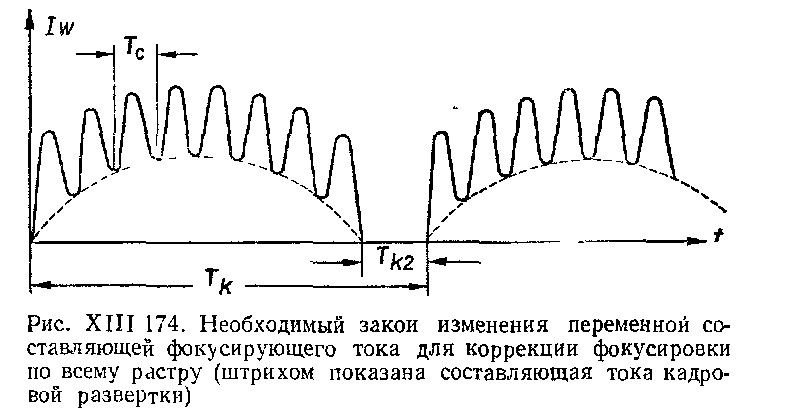

Схема формирует в ДФК сигнал показанный на рисунке ниже.

Именно для этой схемы я и зарезервировал дополнительные три панельки. После чего и собрал её. Тем не менее, результат нельзя назвать хорошим. Хотя она и расширяет область четкого изображения, но совсем не намного. Процентов на 10-20. Углы все равно остаются расфокусированы. Дополнительная фокусирующая катушка намотана поверх основной катушки статической фокусировки и содержит 1800 витков. Возможно из-за того, что она намотана именно поверх основной катушки, она имеет значительную паразитную индуктивность, которую можно было бы уменьшить, если намотать эту катушку первой на каркасе. Из-за её индуктивности получается недостаточная амплитуда переменной составляющей, пропорциональной строчной частоте. Возможно нужно будет собраться с духом и перемотать фокусирующую катушку и попробовать настроить схему заново.

УПДАТА: поднял напряжение на узле динамической фокусировки до 400В. И таки удалось настроить её так, что теперь 90% изображения имеет удовлетворительную резкость. Есть небольшой расфокус только в вершинах углов, так что теперь от этой схемы есть толк. При этом ток статической фокусировки удалось несколько снизить.

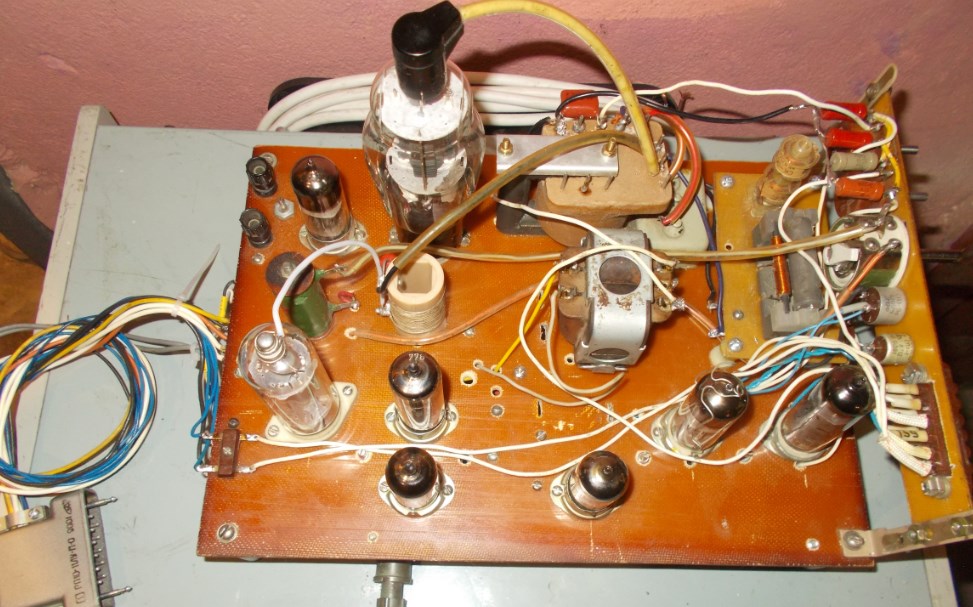

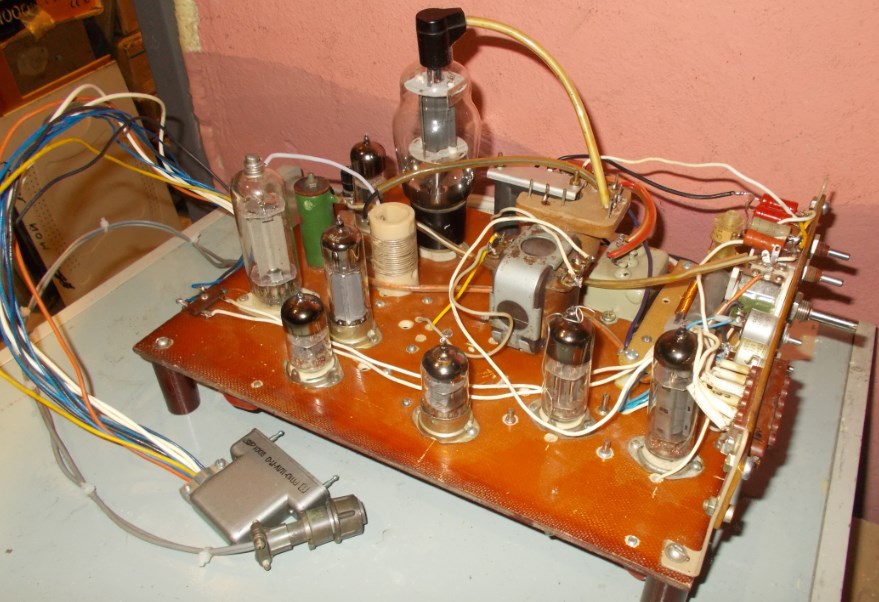

На текущий момент так выглядит окончательный вариант блока разверток. Возможно ещё поэкспериментирую с выбором строчной лампы.

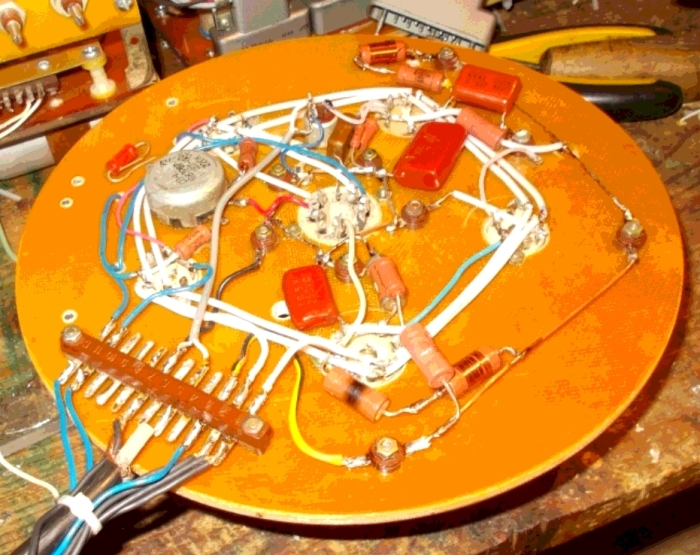

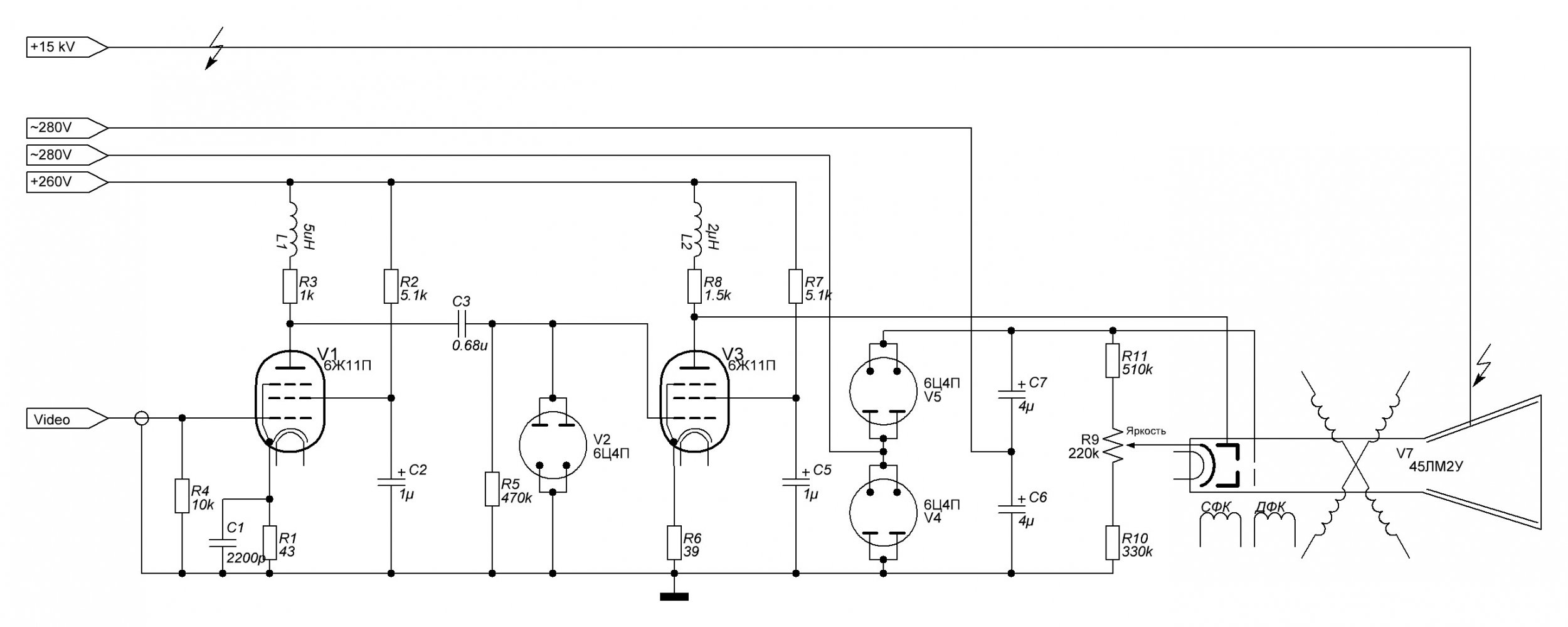

Продолжаем описание схемы дисплея. Сегодня я законспектирвоал окончательную схему видеоусилителя. Видеоусилитель двухкаскадный, построен на двух лампах 6Ж11П. Поскольку между каскадами связь осуществляется через конденсатор, то происходит потеря постоянной составляющей видеосигнала, которую необходимо восстановить. Иначе ещё говорят, нужно произвести фиксацию "уровня чёрного". Для этого используется простейший неуправляемый фиксатор в лице кенотрона 6Ц4П. Включается он между каскадов. Сигнал с выходного каскада подается на модулятор ЭЛТ. Для того чтобы ЭЛТ работала в нормальном режиме, постоянный потенциал модулятора должен быть ниже чем постоянный потенциал катода. Кроме того, нужно ещё напряжение для питания ускоряющего электрода ЭЛТ, величина которого равна 500В относительно катода ЭЛТ. Поскольку потенциал катода должен быть никак не меньше 260В относительно массы, то на ускоряющий электрод подается +760В относительно массы, из удвоителя напряжения на лампах V4 и V5. Напряжение катода берется с делителя напряжения на резисторах R9, R10, R11. Изменяя величину R9 можно регулировать яркость изображения. Конструктивно видеоусилитель с узлом питания УЭ и катода собран на круглом шасси, являющим в сущности "платой кинескопа". Все лампы при этом размещены вокруг горловины ЭЛТ. Это сделано для того, чтобы путь видеосигнала к модулятору ЭЛТ был максимально коротким. Схему видеоусилителя можно увидеть ниже.
