Интересные и необычные ЭВП

Фотоэлемент ЦВ-3.

Изготовлен московским заводом «МЭЛЗ» в мае 1970 года.
Чем этот фотоэлемент отличается от ЦГ-3 - не знаю... Для сравнения помещу два других "хЦх-3" фотоэлемента.

Фотоэлемент ЦГ-3:

Изготовлен московским заводом «МЭЛЗ» в октябре 1967 года.
Фотокатод кислородо-серебряно-цезиевый.

Фотоэлемент СЦВ-3:

Изготовлен московским заводом «МЭЛЗ» в октябре 1954 года.
Фотокатод сурьмяно-цезиевый.



Безымянный малогабаритный кинескоп:

Изготовитель и дата изготовления неизвестны. По поводу применяемости сведения также отсутствуют.
Размеры: длина 81,5 мм (габарит), диаметр 22,9/21,7/16 мм (габарит/кожух/экран).
Можно констатировать, что данная ЭЛТ по своим конструкции и габаритам ну о-о-очень похожа на ранее демонстрировавшуюся мною ЭЛТ 1M197P1.



У них ещё и ток накала разный, что вообще странно!



Не могу не согласиться! Не пришло в голову такое простое объяснение...

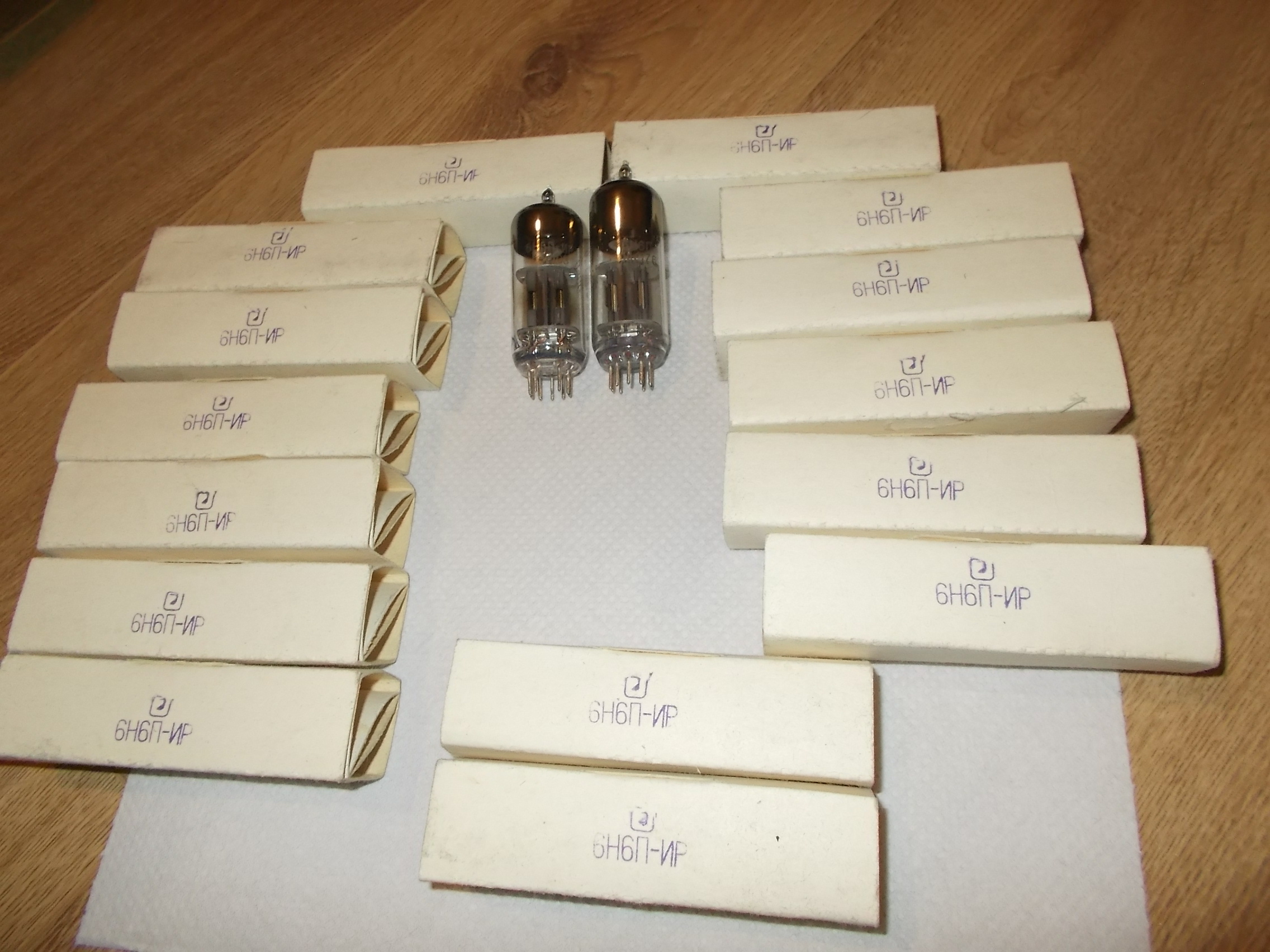

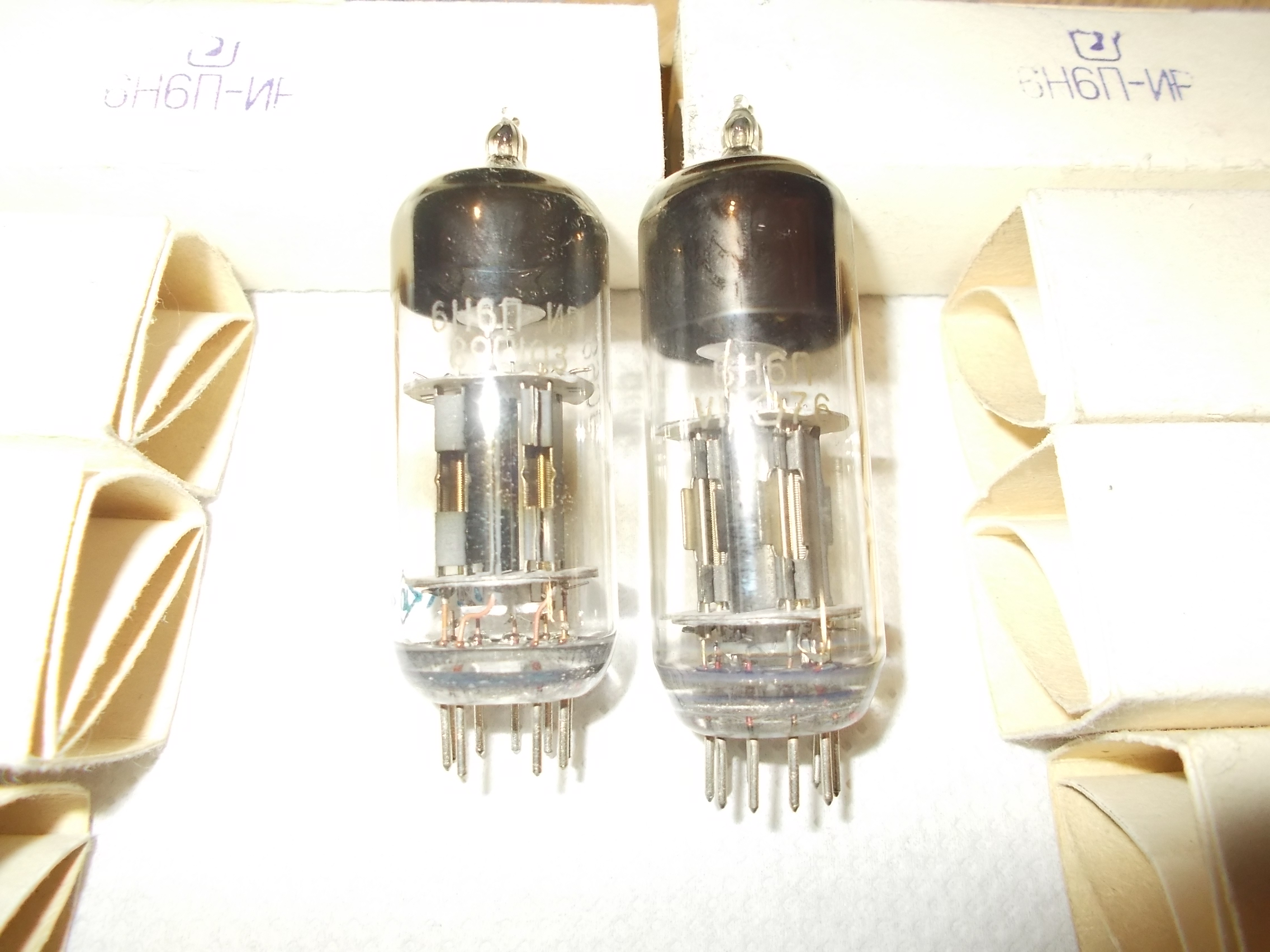

У 6Н6П-ИР отличается арматурой и высотой от обычной 6Н6П. А наработка 3000 часов как и у обычной 6Н6П.



Кинескоп 32ЛК1Ц-1:

Изготовлен МЭЛЗ, дата изготовления выцвела.
Кинескоп попался мне без ОСки, чему я немало рад. В нем обнаружился интереснейшей конструкции прожектор. Копланарный но из отдельных частей. В смысле, что фокусирующие электроды, хоть и сварены друг с другом - но выглядят как индивидуальный стаканчик для каждого прожектора. В поздних трубах они стали уже едиными и общими для все трех прожекторов.



Сегодня я покажу несколько фотоэлементов и ФЭУ. Всех их объединяет одно: конструкция цоколя. На мой непросвещенный взгляд, этот огромный цоколь сильно уродует приборы, которые в его отсутствие могли бы быть очень красивыми. Тем не менее, я решил, что оставить коллекцию без этих приборов будет глупостью.
Встречаем,
ФЭУ-1:

Изготовлен московским заводом «МЭЛЗ» в ноябре 1954 года.
Самая ранняя конструкция этого прибора. Единственный динод выполнен распылением материала фотокатода на стенку баллона. Анод выполнен в виде крупной сеточки, наваренной на проволочное кольцо. Фотокатод сурьмяно-цезиевый.
Применялся ФЭУ-1 для чтения звуковой дорожки в кинопроекционной технике (стационарные 35-мм кинопроекторы КПТ-2Ш, КПТ-7, самый массовый кинопроектор 70…80 годов 23КПК), а также во всевозможных устройствах фотоавтоматики. Кинопроекционная техника крайне консервативна, и прибор стал долгожителем: пережив несколько небольших модернизаций, он выпускался до середины 1990-х годов.

ФЭУ-1:

Изготовлен московским заводом МЭЛЗ в апреле 1960 года.
Где-то между 1958 и 1960 годами конструкция ФЭУ подверглась упрощению: с анода пропала сеточка, и теперь анод представляет собой просто проволочное колечко.

ФЭУ-1:

Изготовлен орджоникидзевским заводом «Гран» в августе 1969 года.
В конце 1960-х годов производство ФЭУ-1 было передано с МЭЛЗа на Гран. Несколько лет они выпускались по оригинальной документации, после чего снова были модернизированы.

ФЭУ-1:

Изготовлен орджоникидзевским заводом «Гран» в январе 1982 года.
Ориентировочно в 1975…1976 годах динод уходит со стенки баллона и принимает вид слегка изогнутого металлического диска, плоскость которого параллельна анодному колечку. Такое изменение конструкции существенно повысило технологичность изготовления этих приборов.
Во-первых, исчез один из крайне трудоемких боковых впаев на баллоне, поскольку диск динода разварен на вывод, впаянный в ножку баллона намного более технологичным плоским впаем.
Во-вторых, прежние конструкции ФЭУ-1 были очень чувствительными к точности распыления фотокатода. Чуть сильнее распылили – все, вот оно замыкание между катодом и динодом. Новая конструкция динода гарантирует хорошую изоляцию динода. Правда, эта самая точность сразу же резко снизилась после введения динода-диска: помимо того что стало «теперь можно», отразившиеся от диска при распылении пары активного вещества оседают на стенках баллона в виде четко различимого ореола по краям фотокатода.
В таком виде ФЭУ-1 выпускался до самого снятия с производства в начале 1990-х годов.


…С таким же цоколем выпускалась пара фотоэлементов, ЦГ-4 и СЦВ-4. Эти приборы также оказались долгожителями.

Фотоэлемент ЦГ-4:

Изготовлен московским заводом «МЭЛЗ» в мае 1985 года.
Фотокатод серебряно-цезиевый.

Фотоэлемент ЦГ-4 (под вопросом):

Изготовлен в мае 1947 года, скорее всего московским заводом «МЭЛЗ».

Фотоэлемент СЦВ-4:

Изготовлен московским заводом МЭЛЗ в августе 1970 года.
Фотокатод сурьмяноцезиевый.

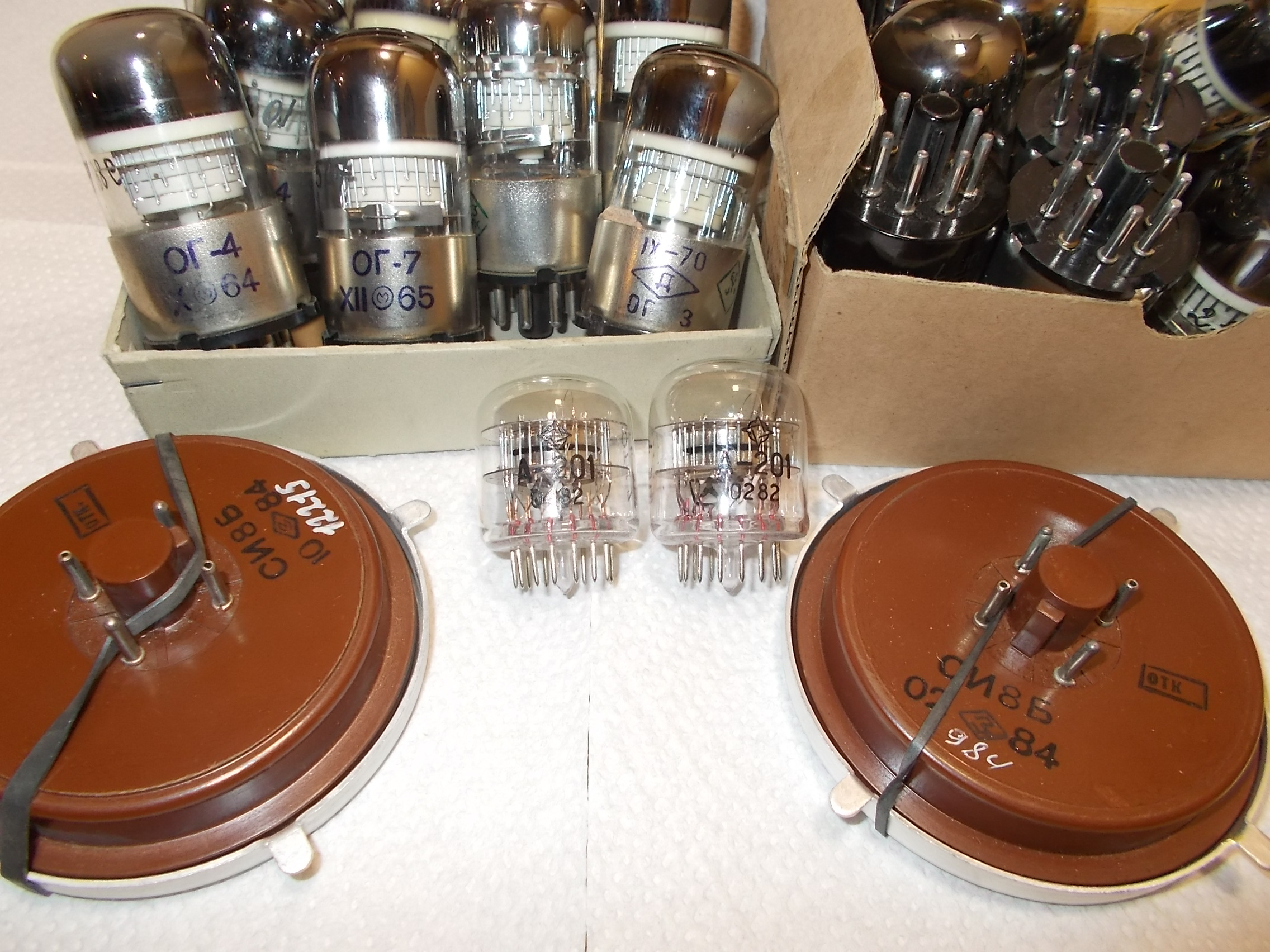

Парочка полиатронов А-201



Прибор, который я сегодня покажу, всем своим видом больше напоминает игрушку из магазина для взрослых, нежели профильный для нашего общего интереса электровакуумный прибор.

Этот фаллоимита… Ээээ… фотоэлектронный умножитель уже мелькал на страницах темы, правда, в качестве «интересного и изящного неопознанного интересного ФЭУ». В качестве особенностей прибора указывалась вытекающая из конструкции высокая ударопрочность и вообще прочность баллона в целом.
Хочется поспорить с указанными выводами. Спаи металл-стекло вообще любят трескаться при каждом удобном случае. Так что ни о какой ударопрочности речи тут идти не может. Максимум – повышенная вибростойкость конструкции, вследствие крепления каждого динода непосредственно к баллону, а также ее компактность. Цена этого – очень сложная технология сборки прибора. Ну а по поводу опознания… Еще тогда было высказано предположение что это ни что иное, как банальный ФЭУ-148. Возможно… Хотя так чисто ободрать эпоксидную смолу, коей ФЭУ-148 залит, со стекла практически нереально. Скорее всего, это «фарш» кого-то из залитой мягким и легко обдираемым виксинтом троицы ФЭУ-92, -93, -119.

В общем, попался в мои руки изрядно покоцанный ФЭУ-92. Я не стал долго его разглядывать, и довершил начатое неизвестными вандалами. Встречаем,

ФЭУ-92 с удаленным виксинтом и отпаянными проводами:

Изготовлен новосибирским заводом «Экран» в декабре 1978 года.
Длина 106мм, диаметр баллона 34,4/23,9мм (габарит/сужение), диаметр окна 26,3мм

Он же, ФЭУ-92, ободранный до стекла:

На врезочке в центре фрагмент виксинта с маркировкой и датой выпуска. Любопытно (хотя ожидаемо), что номер прибора на внешнем штампе совпадает с номером, выжженым искровым карандашом на арматуре (хорошо виден на смежной врезке).

Ну и, для памяти, вот как ФЭУ-92 выглядит «в девичестве». Я его показывал ранее...
ФЭУ-92:

Изготовлен новосибирским заводом «Экран» в ноябре 1976 года.



оценил - на 45 рублей серебра

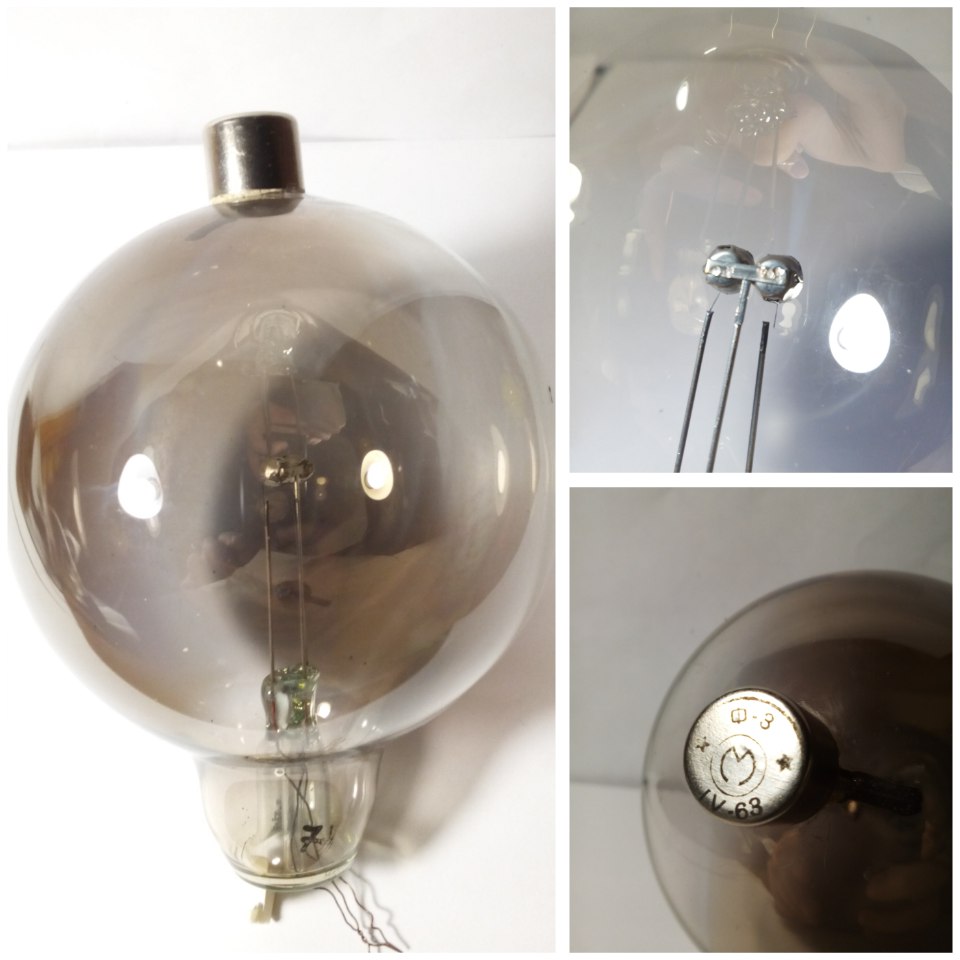

Добавлю свои 5 копеек к фото фотоэлемента Ф-3. Мой интересен годов выпуска и логотипом завода изготовителя.
Сделан московским заводом МЭЛЗ в апреле 1963 года.
Выражаю огромную благодарность уважаемому Юрчен за щедрый подарок.



Подскажите пожалуйста, применяется ли сейчас где-то ОВ-3 и возможно ли его реализовать?



спасибо за ответ

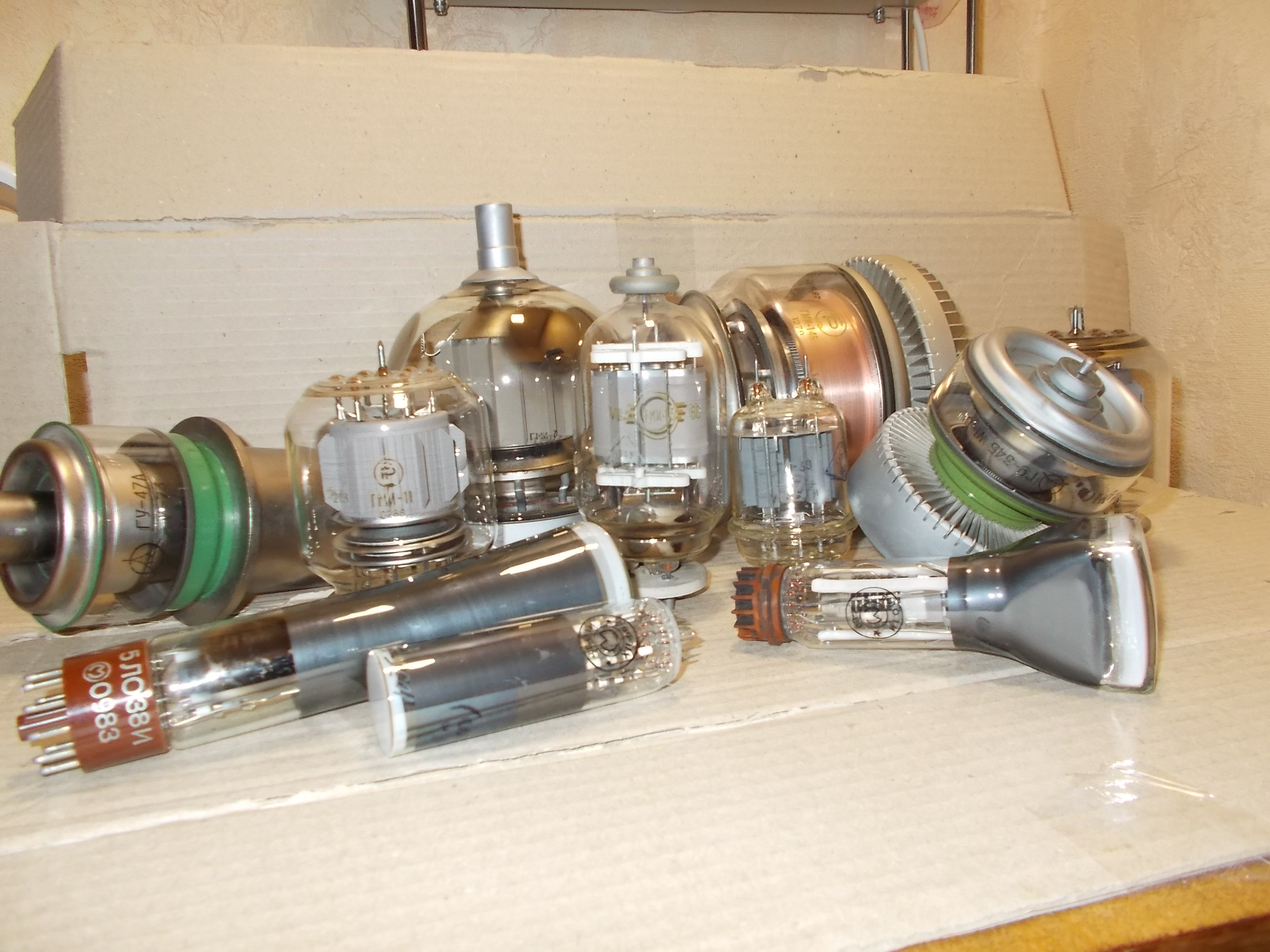

По центру ГМИ-83, 60 года рождения, месяца августа. В окружении подружек.
