Интересные и необычные ЭВП

трубки типа ЛН уже никем не делаются. Интересные приборы уже, кажется, окончательно утраченные...



Небольшой анонс сегодняшнего поста для нашего нового гостя. Трубку, которую я представляю сегодня, нельзя назвать особо экзотической. Однако, это одна из первых серийных ЗЭЛТ в мире. Фирма Tekronix стояла у истоков запоминающей осциллографии, и именно в те годы она изготовила первые запоминающие осциллографы. Так что экзотичность данного прибора состоит в его исторической ценности. Встречаем,

Запоминающая осциллографическая ЭЛТ 154-0498-00:

Изготовлена фирмой Tektronix (США), по имеющимся у меня сведениям в середине 1960-х годов. Трубка применялась в осциллографе Tek 549.
Интересен способ нанесения проводящей подложки мишени: вместо привычного оксида олова слой металла с вытравленной сотовидной сеткой. Самих подложек (и, следовательно, мишеней) 3 штуки. Ну, если покурить документацию на осциллограф, выяснится что мишеней все же две, а вертикальный сектор слева не является запоминающим и служит для «поиска луча». Таким образом, трубка способна запоминать две осциллограммы размером с полэкрана, и независимо стирать или записывать любую из них. Никогда мною не виданное решение! Считывающих прожекторов в ЭЛТ тоже 2 штуки.
Забавно, что хотя осциллограф 549 является 2-лучевым, пишущий прожектор в трубке только один. То есть, коммутацию разверток (позволяющую организовать двухлучевой осциллограф на однолучевой трубке) американцы освоили уже в те годы, и полностью ламповая схемотехника им не помешала.
Еще по поводу прожектора: уж больно знакомыми кажутся пластины отклонения по оси «Y». Несколько отдельных секторов, соединенных проводом. Как тут не вспомнить отечественную ЭЛТ 11ЛО1И! Понятно, что наши конструктора стырили готовое решение- зато становится менее понятно, для чего это решение служит. Я все больше прихожу к выводу, что сделано это для повышения технологичности изготовления самих пластин: для обеспечения правильной картины отклоняющего поля пластины должны иметь весьма сложную форму, и проще набрать эту форму из нескольких сегментов чем гнуть монолитную пластину.
Примечателен конус ЭЛТ. Когда-то я сделал предположение, что Tektronix пошел на изготовление керамических конусов из технологических соображений: возможность холодной формовки этого изделия дорогого стоит. И вот наглядное подтверждение: очевидно, технология была только что освоена, изготовитель гордился этим и безбожно выпендривался. Чем, как не выпендрежем, можно назвать отформованную вместе с конусом эмблему изготовителя!
Ну и еще несколько деталей «по мелочам». Очень интересно организован вывод трех электродов с мишени, сквозь слой стеклоцемента. Да и сами выводы приэкранных электродов тоже подкупают – толстенные серебряные дорожки, изготовленные методом вжигания в керамику. Подключение их явно осуществлялось пружинными контактами.

Ну и, на закуску – это первая ЗЭЛТ данного производителя в моей коллекции, и сразу вот такая любопытная. Ура!



К сожалению, единой государственной политики по ЭКБ с стране нет. Поэтому, если тот или другой производитель вдруг по каким то причинам уходит с рынка, то только тогда что-то начинают думать. Обычно по исчерпанию ЗИПов просто снимают тот или иной прибор с использования в специальной технике, заказав какому-то НИИ новый НИОКР по разработке следующего поколения техники уже на новой элементной базе (часто импортной). Возможно, описанное - есть этакая политика государства.

В случае ЛН трубок таким производителем был Нальчинский завод ЭВП, который несколько лет назад обанкротился с попилом на металл всего оборудования. Кажется, что-то делает ещё питерская "Электроавтоматика", но это НИИ и там не массовый выпуск и очень специфических единичных приборов.

По 16ЛК2Б - нужны стали вдруг в специальной авиационной аппаратуре в рамках программы восстановления производства кое-каких больших самолётов.



Может быть, кому то будет интересен сайт американской компании ВПК, которая в настоящее время выпускает вакуумные ЭЛТ:
http://www.thomaselectronics.com/



скорее всего - кинескоп для какой-то нашлемной системы. Видимо, для вертолётной. Горловина в области ОС тонкая для снижения мощности, требуемой на отклонение луча при, видимо, достаточно высокой скорости развертки.



100% . что ОАО "МЭЛЗ". Сейчас мы делаем.



да,да было бы очень интересно



6ЛК4И - бортовая аппаратура самолётов. Так называемый ИЛС (индикатор лобового стекла). Сейчас эта трубка уже устарела и аппаратуру на ней именно не делают. В целом всё семейство трубок с круглым экраном 6 см пошло от оборонного заказа.
Проекционные гражданские кинескопы делались из отбраковки стеклодеталей военных трубок.



Думаю, что надпись написана 14ЛМ1Н - просто буквы и цифры неразборчиво. Про трубку уже выше всё было написано вашим завсегдатаем. Думаю, что сейчас блоки, где она стоит, более современные применяются, чем ему достался.



Позволю себе выразить категорическое несогласие с Вашей точкой зрения.
1) Трубка "4ЛМ1" не может быть "14ЛМ1", поскольку это противоречит ГОСТу по маркировке. ДИаметр экрана у нее не больше 4см с копейками;
2) Трубки имеют принципиально разное назначение: показывающее устройство РЛС (кстати, 14ЛМ1Н у вашего предприятия стоит в перечне выпускаемых). Более того, прекрасно известно в какой девайс идет эта трубка, и изменять его никто не собирался (зная консерватизм авиаторов). Вторая труба, та самая загадочная "4ЛМ1А", имеет волоконный экран - следовательно, с вероятностью 95% предназначена для записи на фотопленку.
3) Даже если предположить, что авиаторы пошли на резкую замену показывающего устройства метеоРЛС "Гроза", само назначение устройства не допускает применение в нем малоразмерных ЭЛТ - разве только проекционку кто туда залепит и сделает метеоИЛС. Но 4ЛМ1А никак не проекционка.
4) Можно долго пререкаться про то почему такая маркировка, но одна из труб - хозяин которой Клапауций- имеет паспорт, и в паспорте ясно написано "4ЛМ1А".
5) К сожалению, это не удалось передать фотографией, но перекладинка, превратившая букву "Н" в букву "А" явно нарисована после высыхания штатной маркировки, нарисована от руки и ОЧЕНЬ аккуратно. Так что о дефектах маркировки говорить не приходится.

Дабы не быть голословным, помещу фотографии обеих трубок рядом.
14ЛМ1Н:


4ЛМ1А:

Дабы не затруднять Вас поиском, позволю себе привести сканы ее паспорта из поста уважаемого Клапауция:



Сейчас понял. Но сразу отвечу, что такой 4лМ1А не встречал. А раз мне не попадалась, то значит очень малым тиражом выпускалась. На паспорте стоит знак Московского электролампового завода.
В принципе, вы сами можете попытаться спросить у бывшего начальника цеха производства специальных ЭЛТ этого завода. Зовут его Ефим Ильич. Его ЖЖ http://avtor-m.livejournal.com/ Там в профиле есть и почта и твиттер и вконтакте. Он не часто заходит в интернет (возраст), но иногда бывает.



Досталась вот такая интересная лампа, ФЭУ-50. Хотя она уже была в этой теме :

Поначалу никак не мог понять, где у нее фотокатод, потом нашел, он сбоку, прямоугольной формы :


И еще одно фото с линейкой для масштаба :



Совсем недавно я демонстрировал ФЭУ-19М:

Изготовлен московским заводом МЭЛЗ в марте 1963 года.

Тут мне попалась парочка ранних ФЭУ этого типа. Встречаем:
ФЭУ-19 (внизу, слева) и ФЭУ-19М (вверху, справа):

Изготовлены московским заводом МЭЛЗ в июле 1953 года и августе 1953 года соответственно. Бросаются в глаза штенгели на боковой поверхности, а также строго цилиндрическая форма баллонов этих ФЭУ.



Штенгели сбоку - скорее такая технология нанесения покрытия катодов, когда после первичной откачки начинает через прибор прокачиваться пары активной смеси металлов.



Когда-то хотел найти себе на стол ГУ-81М, но цены на годные кусались, а со сломанным выводом или умершим катодом не попадались.

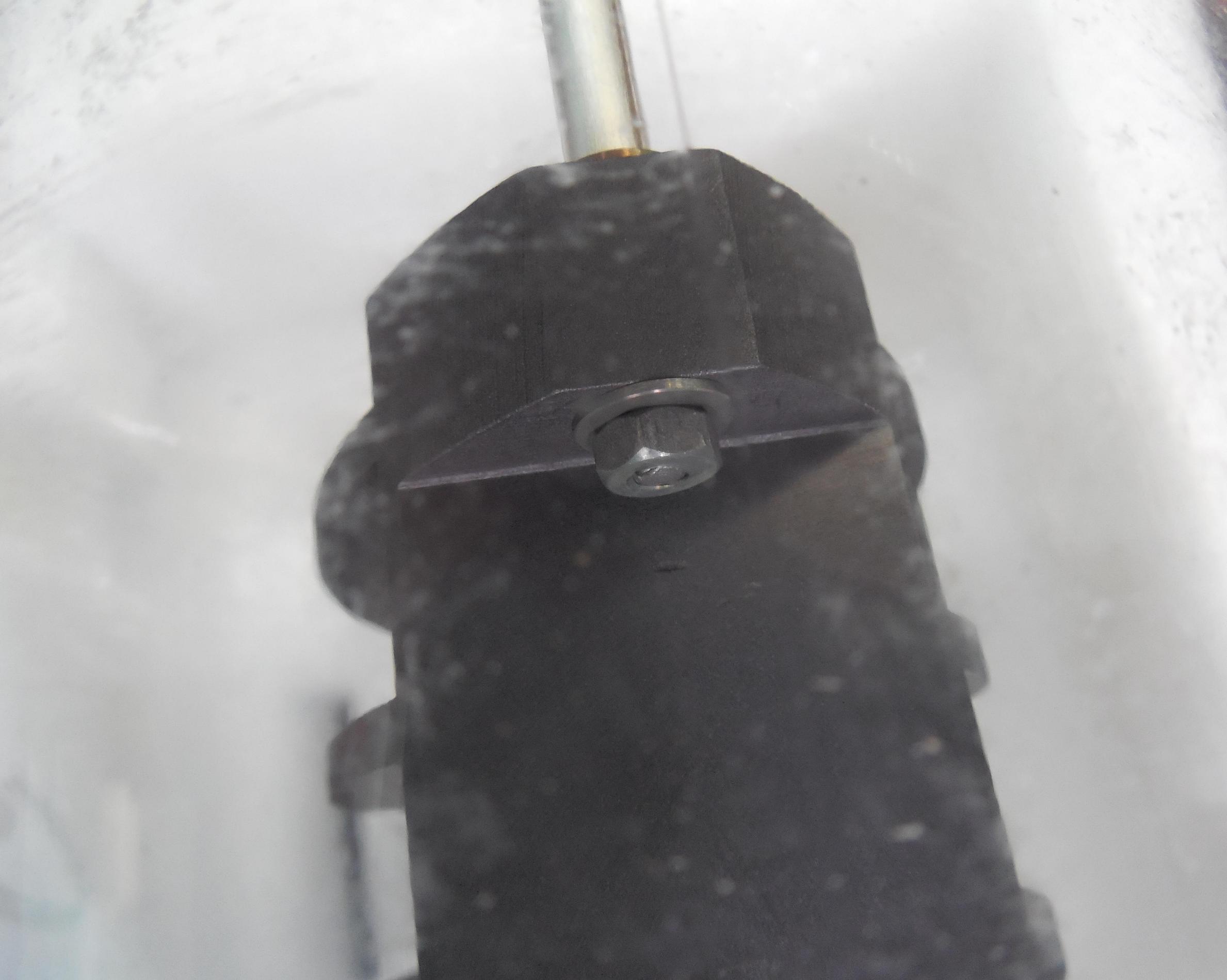

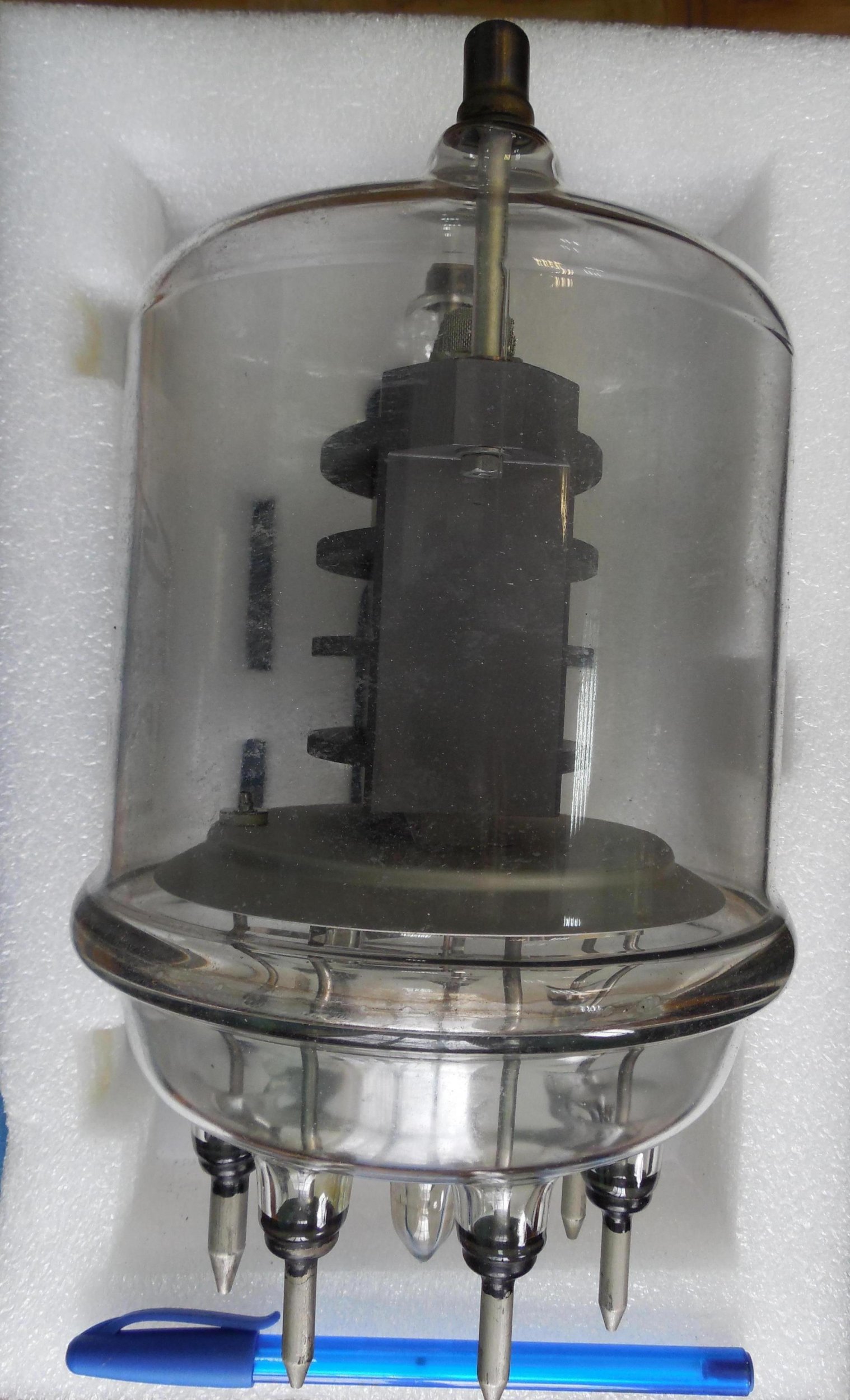

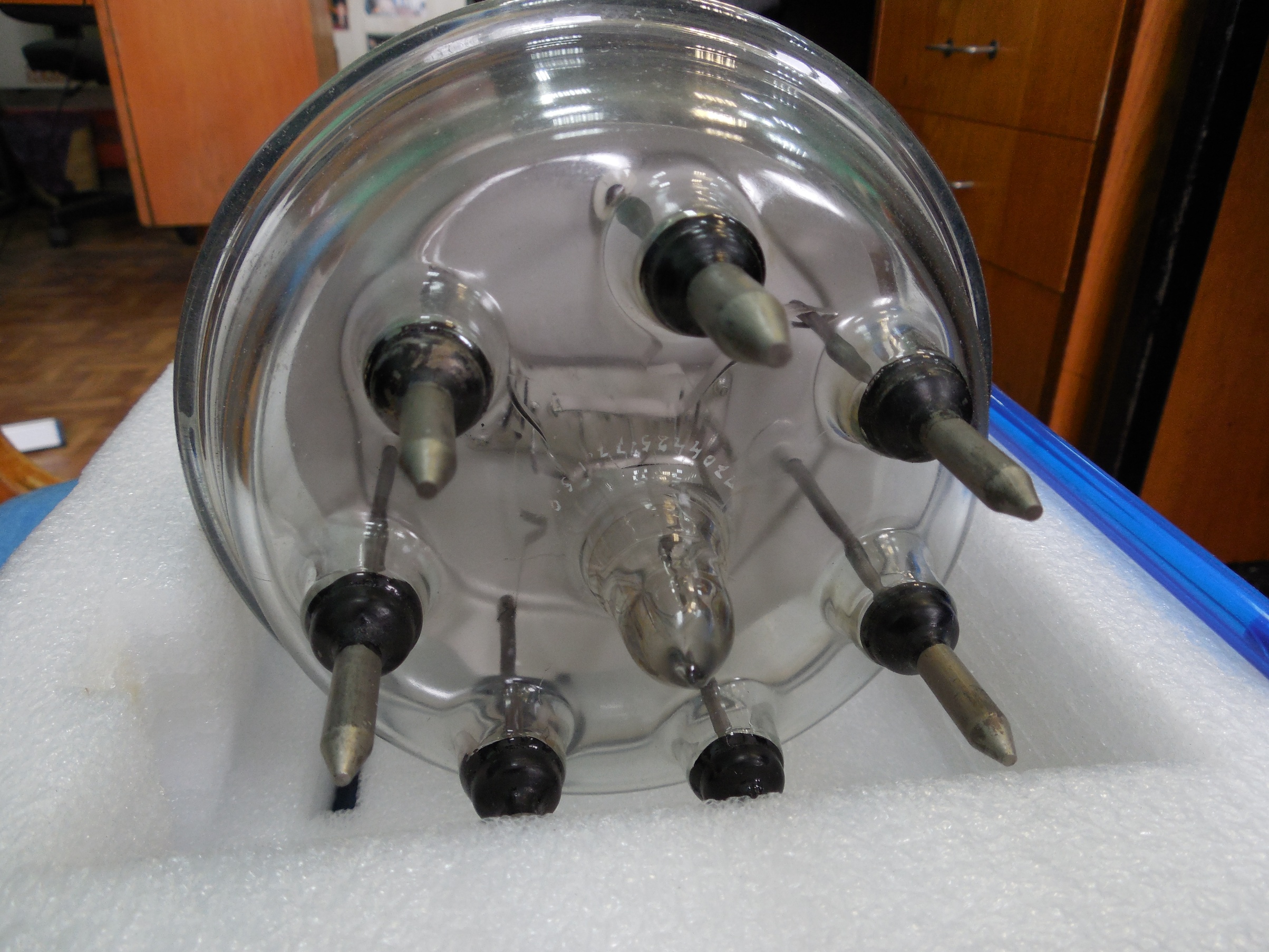

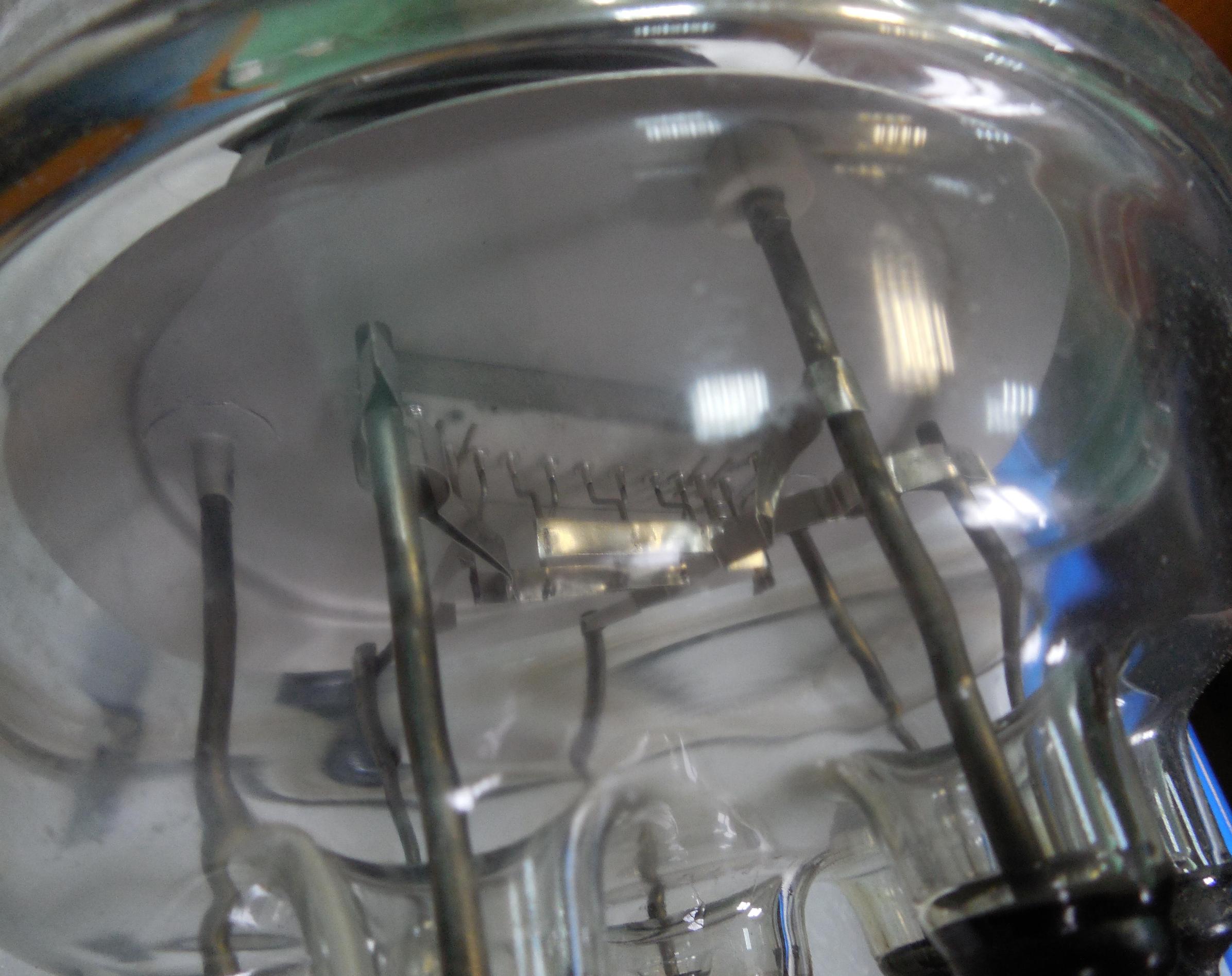

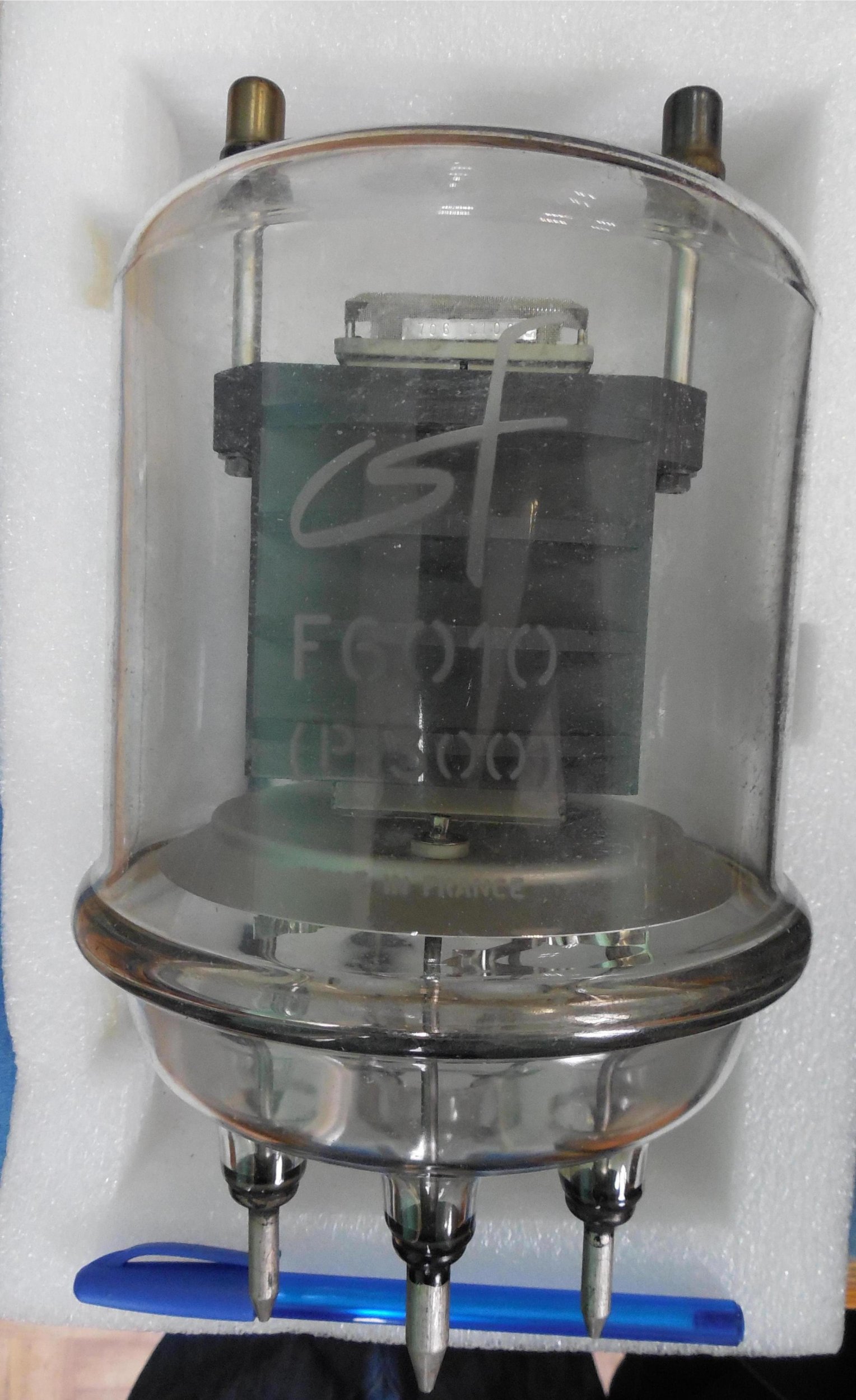

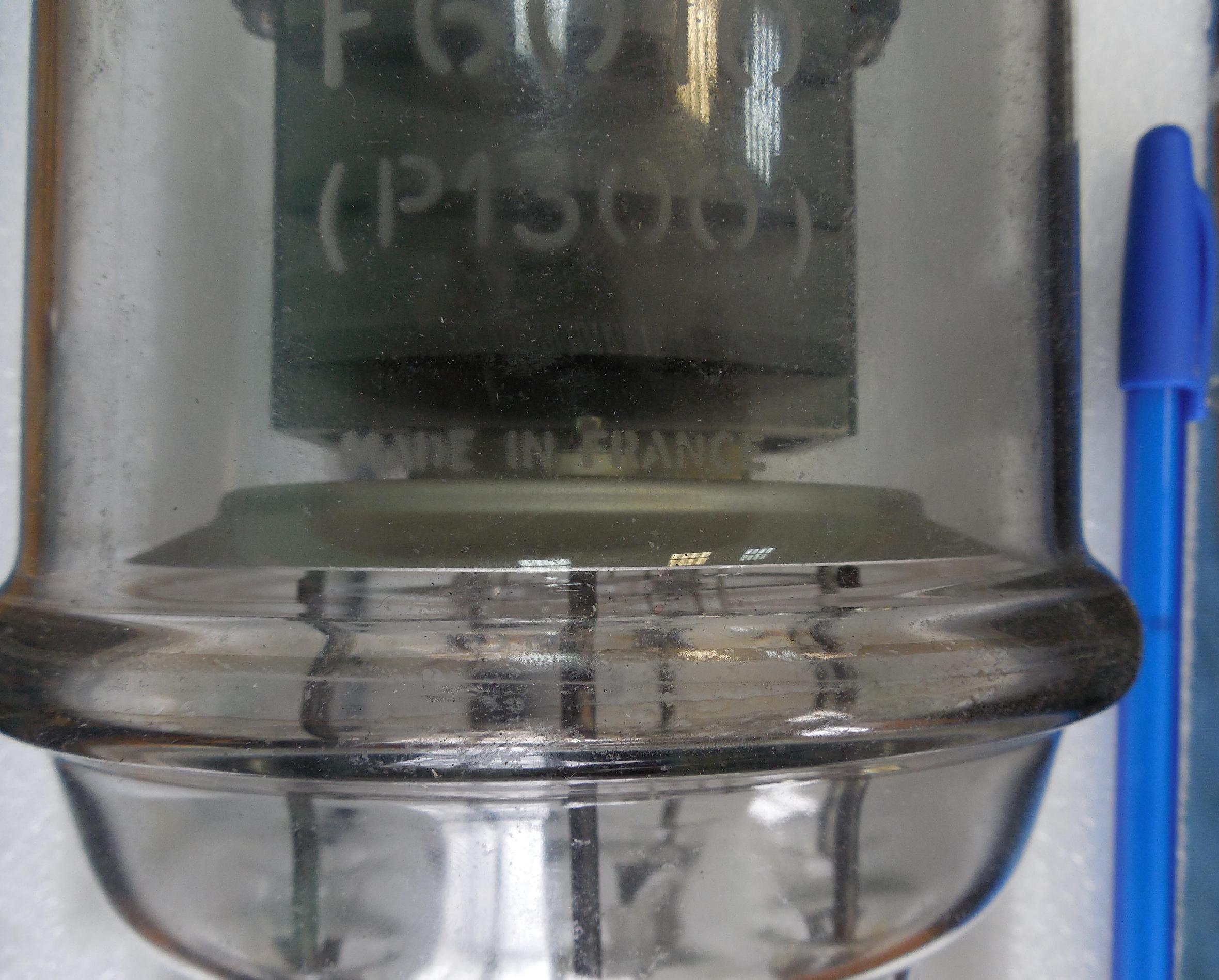

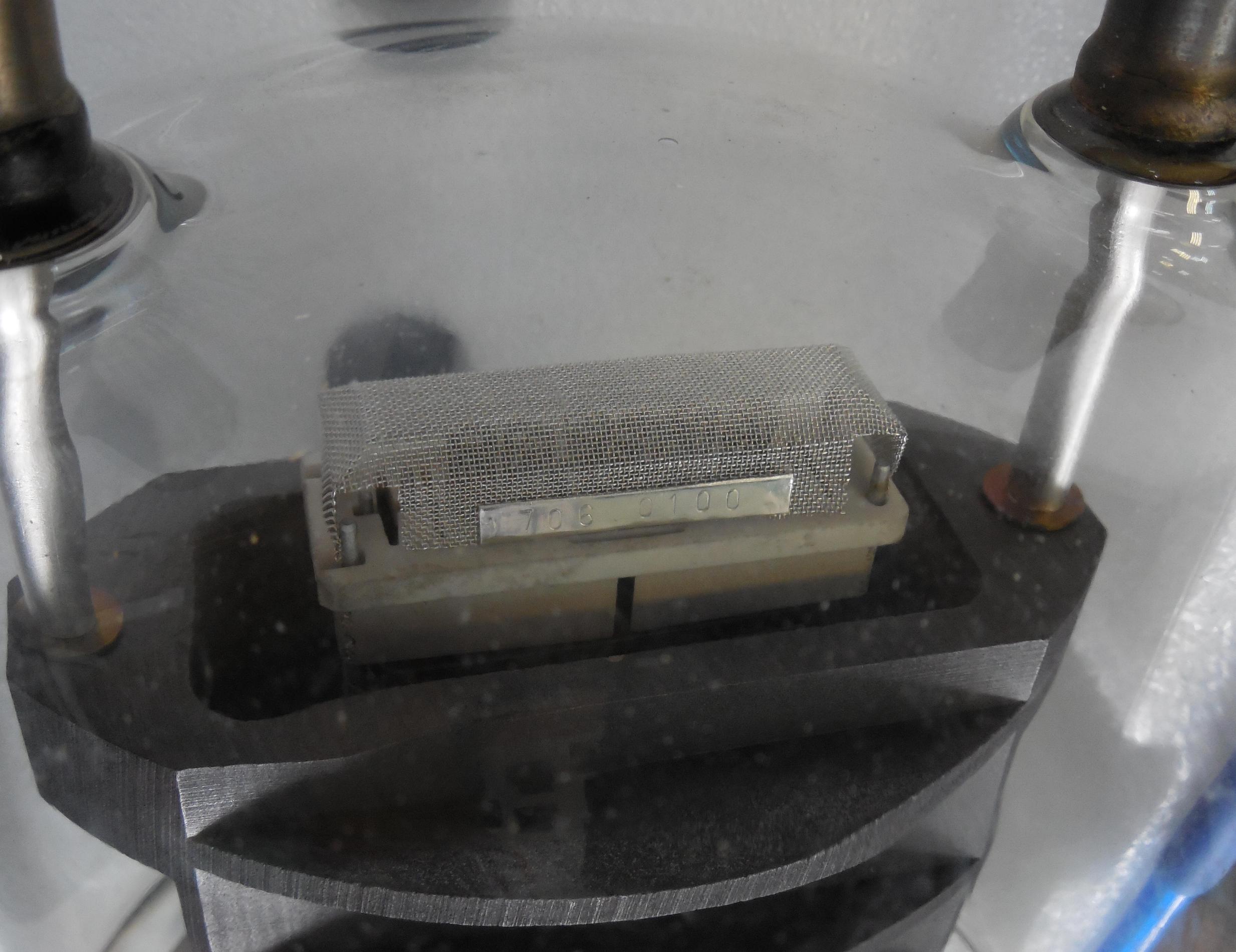

И тут отдали мощный пентод с графитовым анодом P1300. Большей радиолампы (не трубки ) я не держал в руках.

http://frank.pocnet.net/sheets/181/p/P1300.pdf вроде даташит на неё.



Дал задание своему инженеру и помощнику сделать ревизию имеющихся у нас вакуумных приборов, в том числе и устаревших типов, которые не востребованы для применения в аппаратуре.
Обязуюсь после этой ревизии выложить весь список антикварных приборов сюда и так же на ресурсы своей компании.
