Кинескоп 40ЛК10И:

Изготовлен Новгород, в середине 80-х годов. Точнее не скажешь, дата выцвела. Это еще один кинескоп, легендарный на сам по себе, а применяемостью. Использовался он в очень широко распространенном дисплее ЕС7927, который, в свою очередь, применялся на ЭВМ серии ЕС.
Для развертки использовалась ОС-110.28П8, производства завода «Вингис», Вильнюс. Отклонялку я фотографировать не стал.



Пожалуй, чтобы не затягивать интригу, - финал у истории вполне ожидаемый -


мое мнение насчет сбт-11 прежнее - его я искал весьма тщательно, тк за него успели перевести деньги, которые мне пришлось в итоге вернуть.

ну а мораль из истории каждый сам для себя вынесет.



Так сказать, для затравки приведу подредактированный фрагмент своего старого поста.
Электронные пушки:

Дата и место изготовления неизвестны.
Два прожектора, выполненных по тетродной схеме, безо всяких отклоняющих систем и экранов – вот взяли и поместили в баллоны ламп 6П45С и 6П13С. Зачем, почему- это загадка. До кучи, у "6П45С" есть подвижная шторка, которая перекрывает собой путь электронного луча (в закрытом состоянии она видна на центральной врезке, на остальных фотографиях она в открытом положении).
Один мой хороший знакомый, работающий в сфере производства ЭЛТ, предположил что эти лампы предназначались для пирометрических исследований рабочей поверхности катодов: ведь она, рабочая поверхность, прекрасно видна сквозь боковую поверхность баллонов. Также, можно подумать о применении этих пушек при ресурсных испытаниях катода.
Кстати, о художественной самодеятельности. Есть возможность, что эти "типа ЭЛТ" являются выпускными работами на каких-нибудь курсах повышения квалификации работников электровакуумных производств?

И вот она, причина появления «новой редакции»… Встречаем,
Электронная пушка от планарного цветного кинескопа:

Дата и место изготовления неизвестны.
Размеры: длина 76,2 мм, диаметр 20,2 мм.
Что же касается назначения, то оно еще более загадочно, чем у показанных выше пушек. В тех – типовой катодный узел прожектора направлен вбок баллона, в них хоть катод виден.
В этом прожекторе прямой вид извне на рабочую поверхность всех трех катодов закрыт наклонно установленным кольцом геттера – полноценного такого кинескопного геттера, явно чересчур большого для столь небольшого объема вакуума. Фокусирующий электрод и модулятор выведены наружу, а вот относящиеся ко 2-му аноду части прожектора просто «болтаются в воздухе».
В голову приходит только применение при ресурсных испытаниях катодно-модуляторного узла: циклическое включение накала, и тому подобные эксперименты, позволяющие оценить потерю эмиссии катодами. В самом деле, нет необходимости собирать весь кинескоп, чтобы 100000-е включение наконец-то умучило катод.
Ну и, наконец, остается предложенный ранее «дежурный» вариант ‑ студенческая поделка. В пользу такой версии говорит весьма кривой спай ножки с баллоном.

Искренне благодарю уважаемого AlexLv за этот экспонат.



Доброй ит.ит.---



здравствуйте господа форумчане, я новичок (только что зарегистрировался) и хочу спросить : триод 6с5д, кто нибудь из вас делал СВЧ каскады на этих лампах, какие частоты принимали, как на этой лампе работают гетеродины, смесители и каскады УПЧ на частотах в 3 Мгц. Спасибо ...

Это тиратрон типа ТР1-5/2 !!! очень хорошая лампа . Рекомендую ! у меня на них собран источник (управляемый ) 0 --- 75 в , и всё чудесно !!!

Буду премного благодарен !!!



А что говорит паспорт на эту лампу ?

... уж не тиратрон ли это? все его признаки на лицо: наличие газа в колбе , тиратроновская электродная система, цоколь такой же как у ТГИ1 400/3,5 , наличие в колбе подогревателя генератора водорода и его балластного сопротивления в цоколе, опять же как у ТГИ- 400/3,5, только колба у этого ,,тиратрона,, не совсем обычная ...

Давно ищу лампу ВГ-176



Не могу сказать что я делал. Но вот настраивать очень даже настраивал. Хотя это было давно и неправда.
Этот триод установлен в передатчике радиолокационной системы ближней навигации РСБН-6С. Частоты ищите сами.



Правильней будет маркировка :ТР1-5/2 ,очень хорошая лампа !!!!!!!



Offtopic:
Иногда они возвращаются?



Тут уважаемый Suslox задал мне вопрос по одному экзотическому прибору. В качестве ответа хочу показать фотографию.
Встречаем,

ФЭУ-59:

Изготовлен новосибирским заводом «Экран» в сентябре 1967 года.



Прочитал. Но ничего не понял. Я не писал, что 6П8С и 6П6С одинаковые. Я утверждал, что одинакова область их применения - выходные каскады УНЧ. И что вместо 6П8С применение 6П6С вполне допустимо. Утверждаю то и сейчас. Ведь приборы "П". Так же как прототип - 6G6G, где в справочном листке область применения прямо указана.

В СССР в первые послевоенные годы было развёрнуто массовое производство Москвич-В, функциональный аналог VOLKSEMPFAENGER'ов. В тоже время выбор ЭВП для выходного каскада был невелик: массово выпускались устаревшая, разработанная - как тип 42 - ещё в 30-м году 6Ф6С, а также 6П3С и 6П6С. Параметры всех трёх приборов для аппарата с выходной мощностью в 0.5 Вт избыточны.
Сюда более подходила 6K6G/GT или же 6G6G. С уменьшенной мощностью по накалу и меньшей максимально допустимой рассеиваемой на аноде - т.е. с анодом (и сетками) меньшего размера. Экономия материалов...
Не вышло. Малая крутизна привела к увеличению необходимого для раскачки напряжения на первой сетке. Со всем, что это за собой тянет.
Так что 6П6С заменила 6G6G в УНЧ. Хотя и не оптимальная замена.
А кроме того, м.б., не нашлось завода для выпуска ещё одного прибора с выпуском в сто тысяч, а в перспективе иок. полумиллиона в год.

О применении 6П8С в генераторе. Здесь - в отличие от усилителей - не столько важны ёмкости - их можно скомпенсировать - сколько крутизна характеристики...
Применение же 6П8С скорее всего обусловлено копированием образца американской техники и в кварцевом генераторе вполне возможно: ведь известен УКВ генератор для школьных кабинетов физики. В нём применены две 6П3С. Но будто бы нигде не упоминется о таком назначение 6П3С как об основном.

И проверьте максимально допустимую мощность на аноде как 6П6С, так и 6П8С. Они существенно больше, чем здесь показаны.

Известны попытки применения Z-62D (6Ж6С) и иных в бытовой аппаратуре. От чего в конечном итоге отказались. Номенклатуру расширять не сочли целесообразным. А приборы пошли по графе "в новых разработках не применять". Там же оказалась и 6П8С...



Спасибо за подробное пояснение своей точки зрения.

Учитывая, что вся промышленность работала на войну, возможное применение 6П8С в качестве лампы для УНЧ гражданских радиоприёмников, рассматриваю как вторичное и не массовое. Изделия, частью которых являлся приведённый мной пример блока, выпускались серийно, в количестве, примерно, 600 штук в год на протяжении почти 6 лет. Есть серьёзные основания полагать, что существовала и другая подобная, авиатехника, использующая эти радиолампы в том же назначении (генерация).

Для подтверждения своей точки зрения я не пустился в рассуждения о теоретических возможностях применения и использования, а привёл конкретное устройство,(кстати, потратил много времени и сил для его добычи) - теперь Ваша очередь показать использование 6П8С в конкретном устройстве в качестве УНЧ гражданского радиоприёмника.

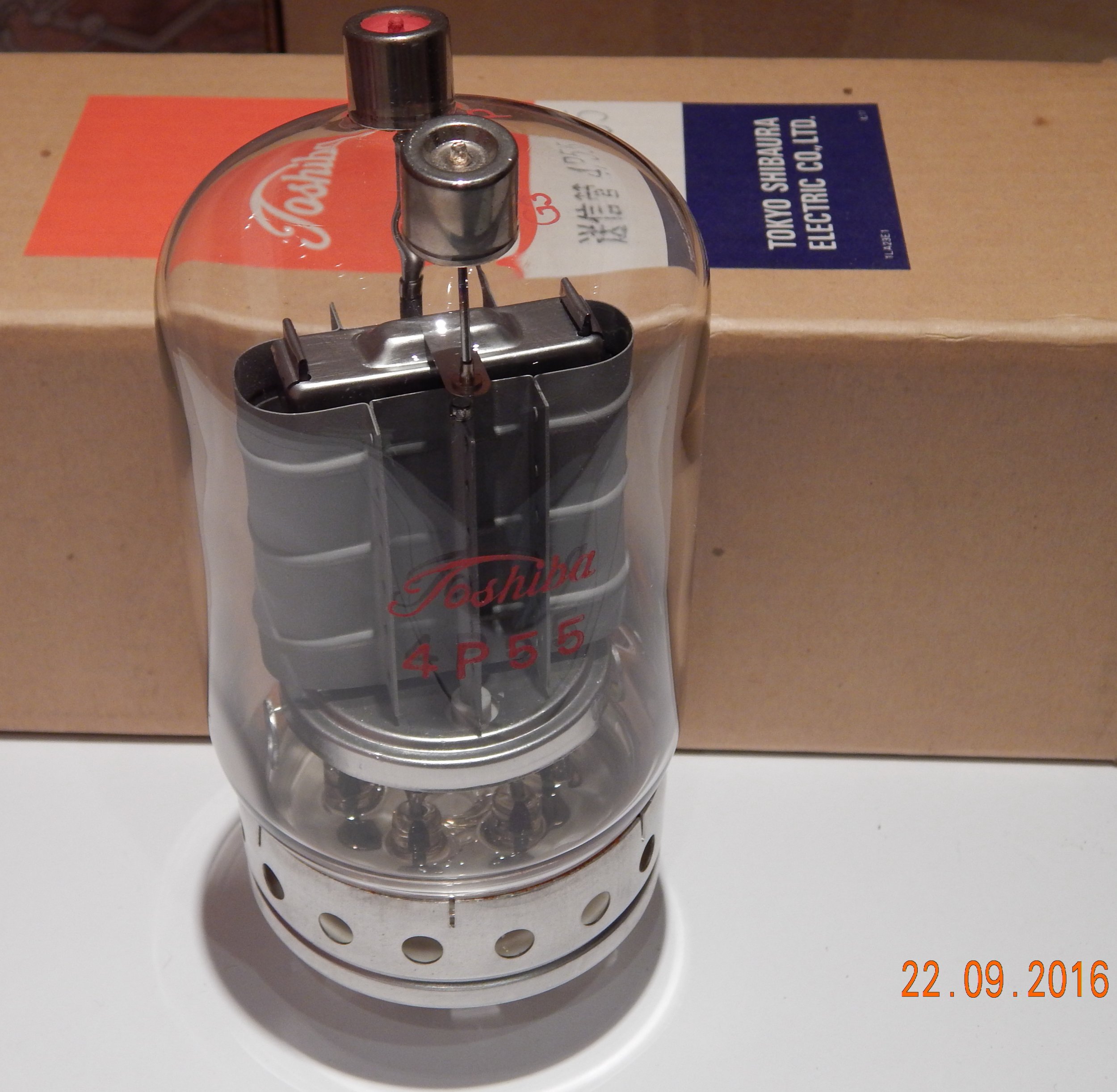

Разряжу обстановку......4P55
Вот такая экзотика. Раза в 2 меньше ГУ81М.
По параметрам, правда, не сравнивал.
