Интересные и необычные ЭВП

Ну, Саша... третья ссылка в Гугле по запросу "кс-9а клистрон"

Фотографии сделаю, но попозже



ФЭУ-42:

Изготовлен орджоникидзевским заводом «Гран» в августе 1964 года.
Из особенностей хочется отметить весьма редкую деталь – боковые стенки у ковшей динодов. Обычно диноды представляют собой полукружья, выгнутые из пластин - а тут прямо ковши-ковши.
Кстати! До принятия действующего ГОСТа по системе наименования ФЭУ (надо полагать, ГОСТ 13393-67), данный прибор назывался «ФЭУ-1С».

Очень здорово, что встречавшийся здесь до этого под приклеившейся с чьей-то легкой руки смешным (но очень глупым) прозвищем «магические дырочки» умножитель обрел истинное имя. Кстати, было бы очень хорошо поглядеть на качественные фотографии того ФЭУ – а вдруг там все же не совсем 42-й был?

Огромное спасибо уважаемому AlexLv за интереснейший прибор.

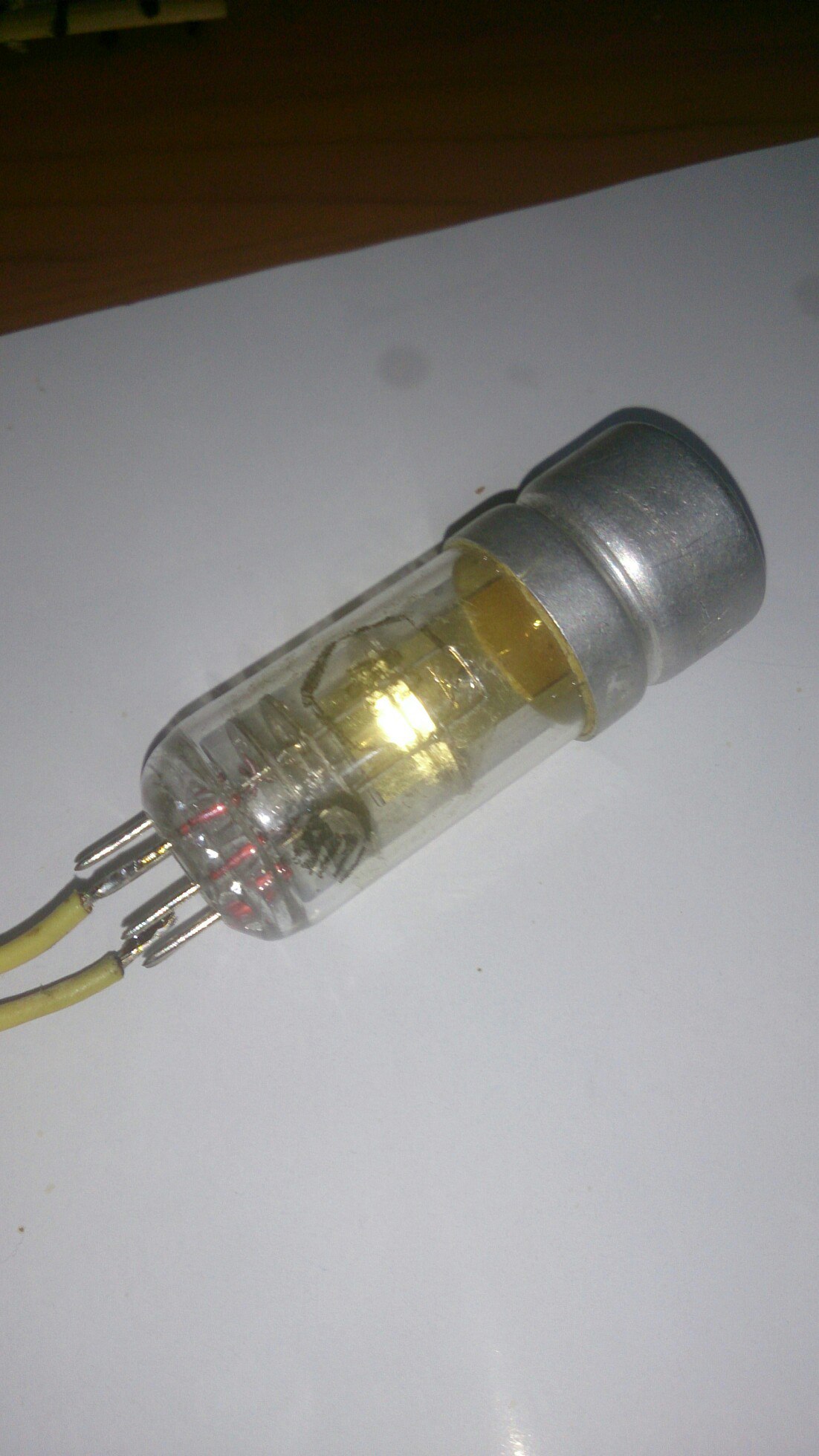

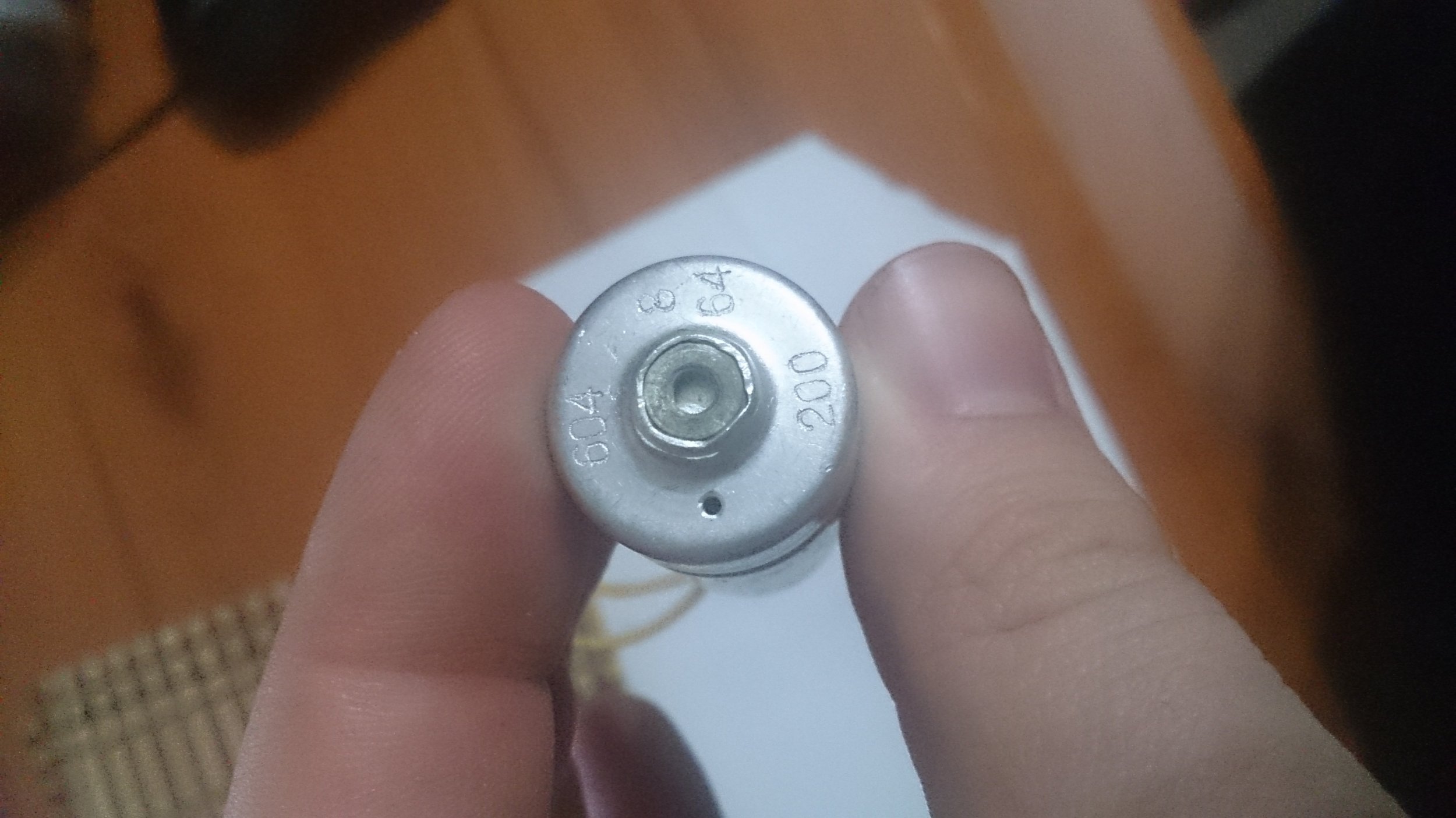

Достался мне ,значит, кварц. Из особенностей - большой позолочённый кристалл, металлический колпак сверху и ГАЙКА, завальцованная в колпак. Смысл? Вообще раньше таких не видел.



Могу отдать за пачку сока, если кому интересно.

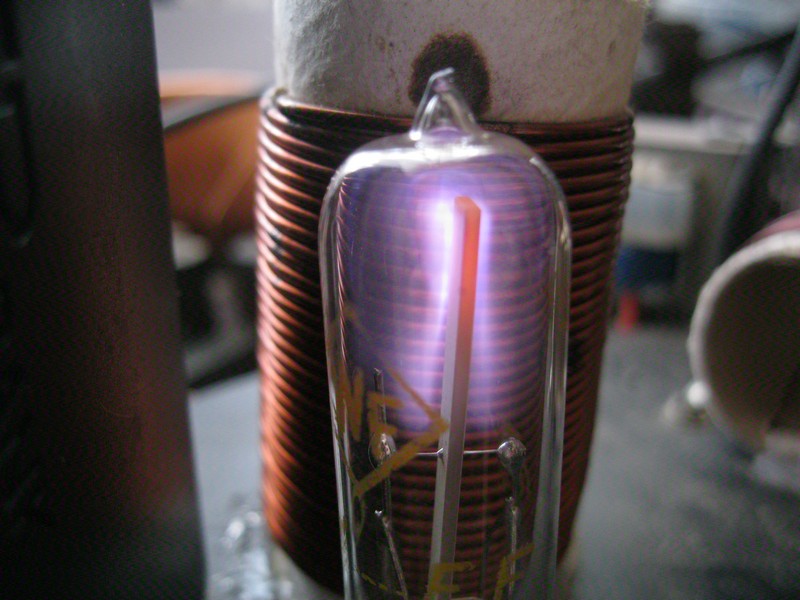

Такие баллоны азотом "поддували". Азот и светися.
А вот частота кривая. Для многоканальных систем с частотным разделением каналов?



ФЭУ-52:

Изготовлен новосибирским заводом «Экран» в мае 1970 года.
В отличие от ранее демонстрировавшегося ФЭУ-52б выпуска 1967 года здесь уже введена покраска баллона, предназначенная для защиты от паразитных засветок.



Пентод для выходных каскадов УНЧ

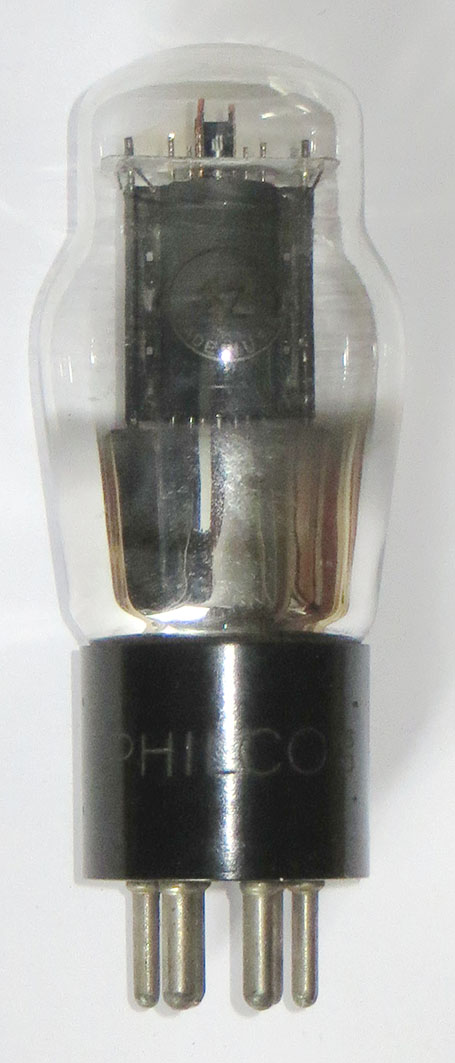

К концу 20-х гг. 20-го века стало ясно, что наиболее широко будут распространены приёмники с питанием от сети и выходной мощностью ок. 3 Вт. В связи с чем был разработан и к 1931 г. освоен в производстве многими фирмами САСШ и Европы выходной пентод типа 42. Прибор устанавливался на 6-и штырьковый цоколь без ключа.

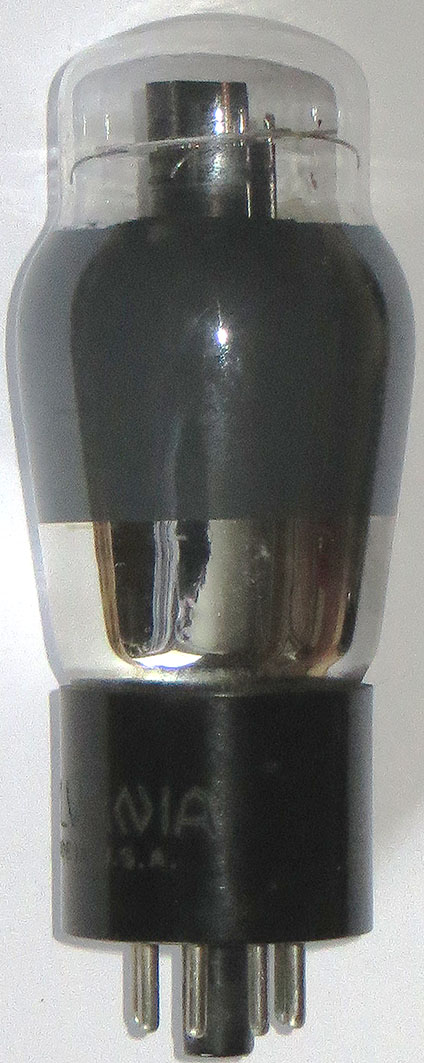

В 1934 г. RCA показала лампы с "современным" [6A7, 6B7 usw.] обозначением, но ещё на цоколе старом цоколе без ключа. В том же году RCA анонсировала лампы в металлическом баллоне на октальном цоколе. Вследствие удобства такого цоколя производители "пересадили" многие баллоны на октальный цоколь. В нашем случае появился прибор типа 6F6G.

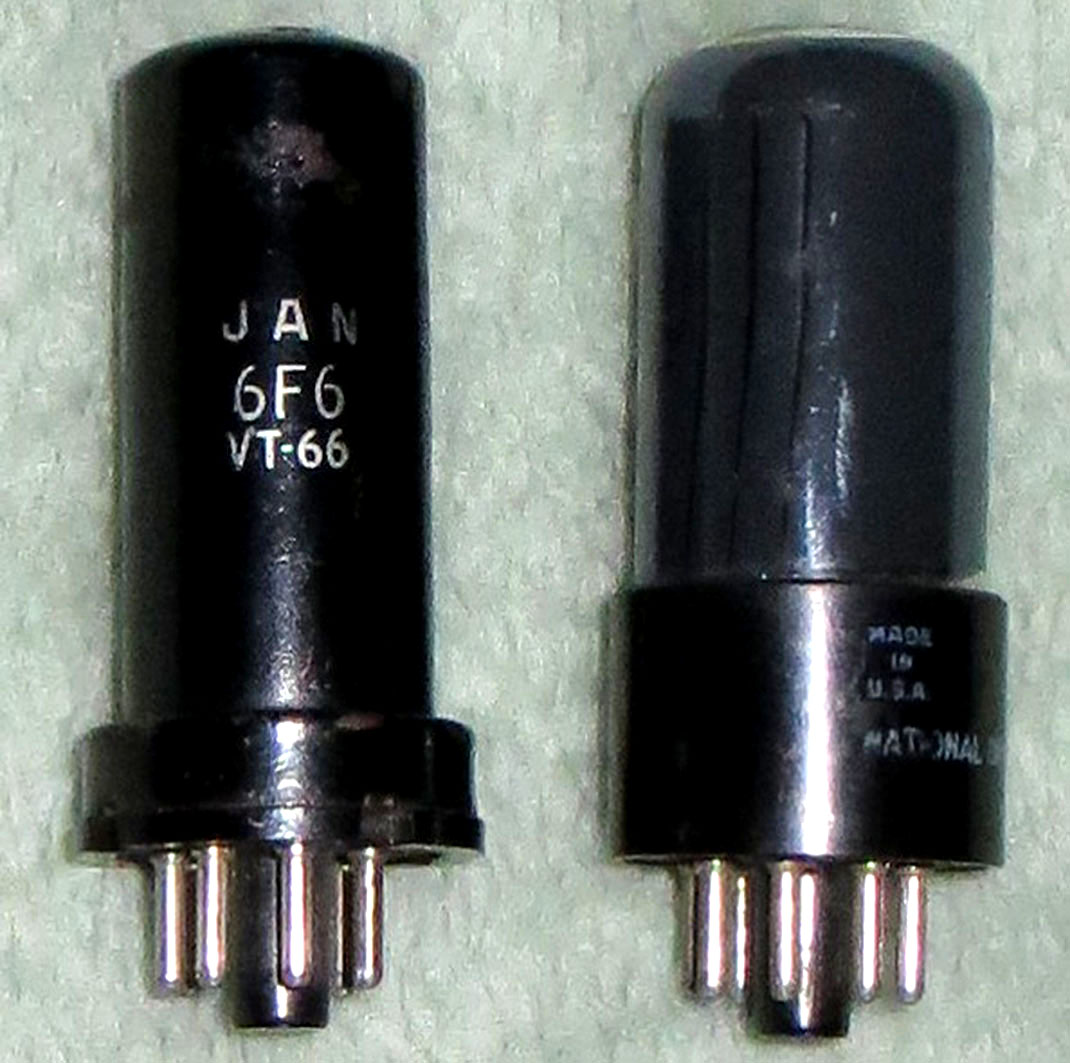

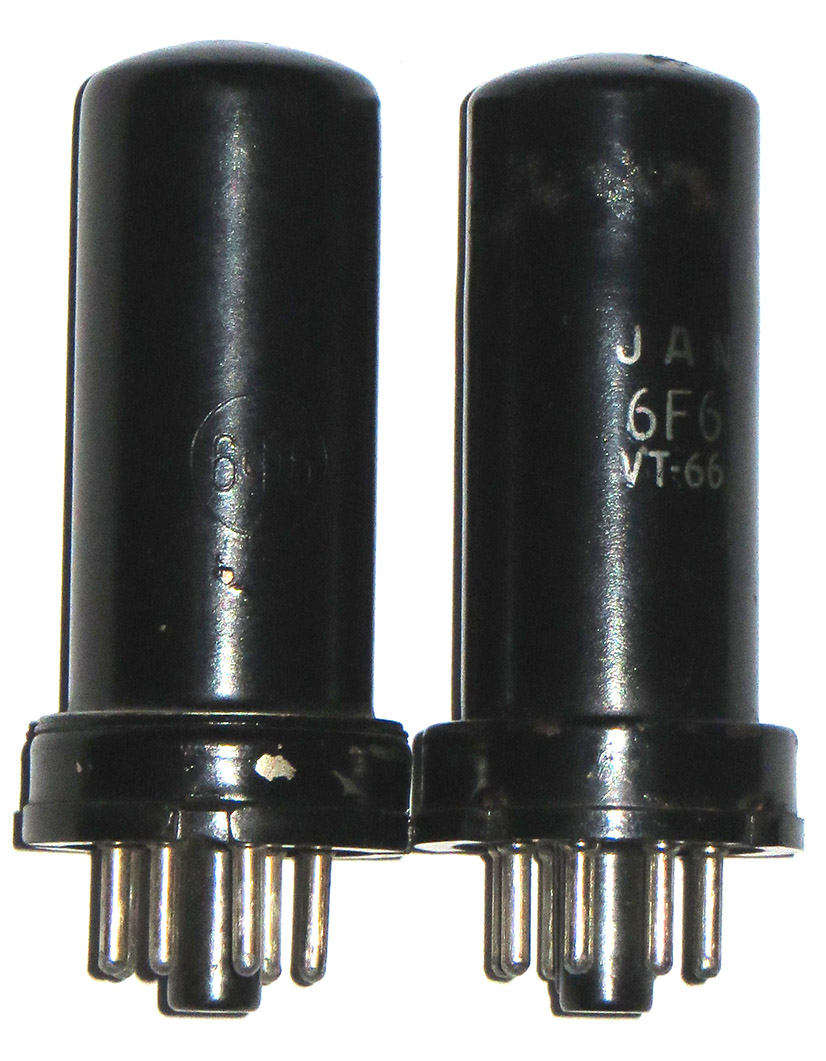

Появился также 6F6 в металлическом баллоне. Рядом находится 6F6GT, в простом цилиндрическом баллоне.

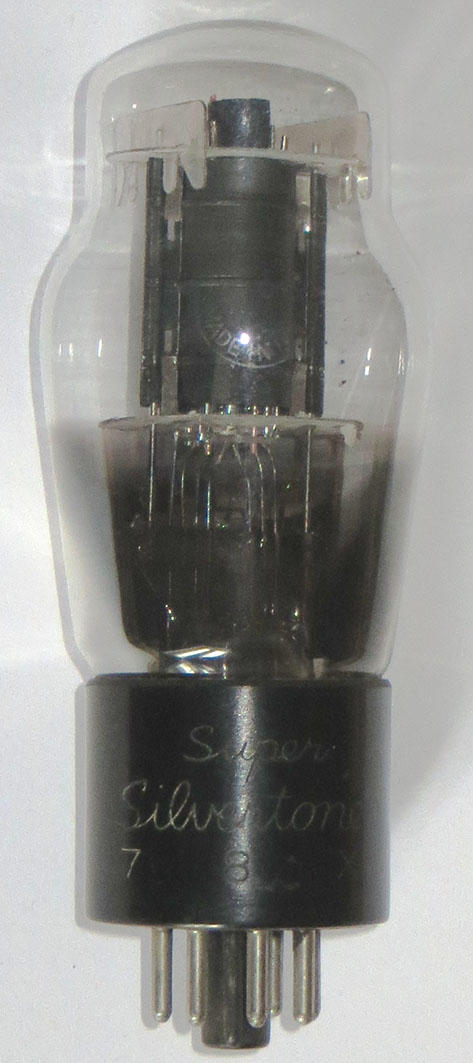

Развитие линии пентода 42 прекратилось с появлением лучевого тетрода 6V6/6V6G. Примечательно наличие гравировки: гравировка отставлена к 1935 г.
В СССР 6F6-6Ф6 пришел к концу 30-х гг., когда уже в США развитие 6F6 прекратилось.

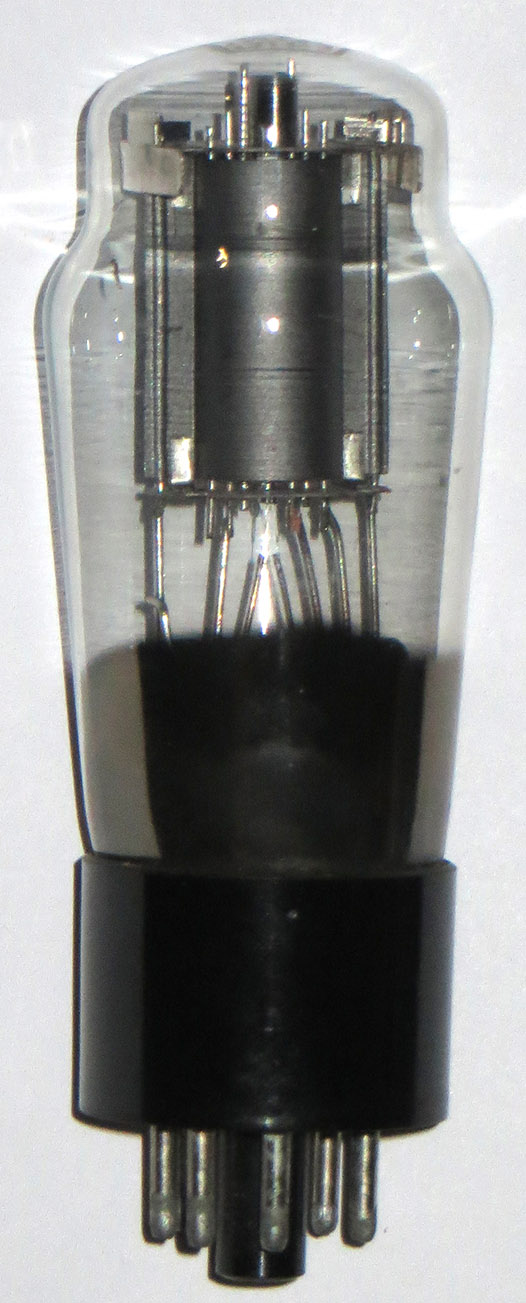

В СССР, как и за рубежом, выходные приборы в металлическом баллоне на производстве продержались недолго, поскольку проблема перегрева решена не была (и не могла быть решена). Начался выпуск 6Ф6С в стеклянном баллоне.

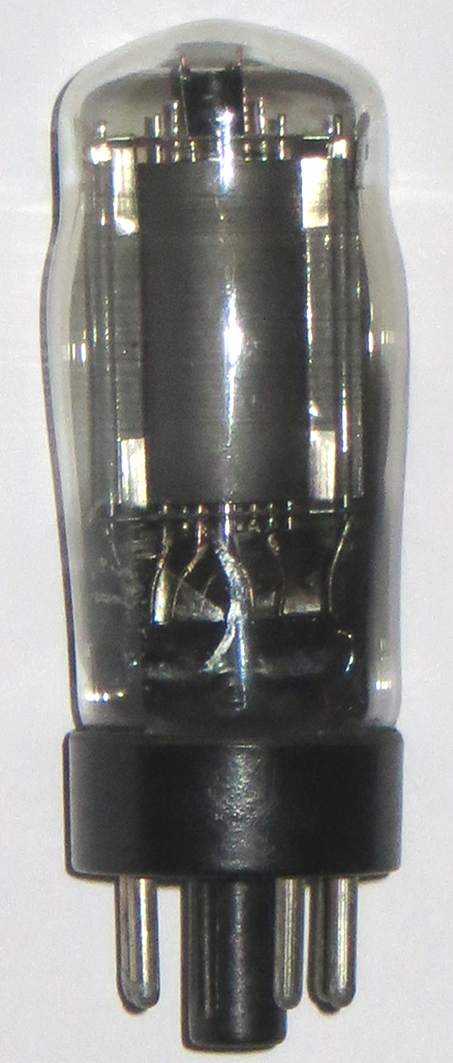

Во время войны освоен выпуск приборов с уменьшенным расходом материалов (6Ф6М).

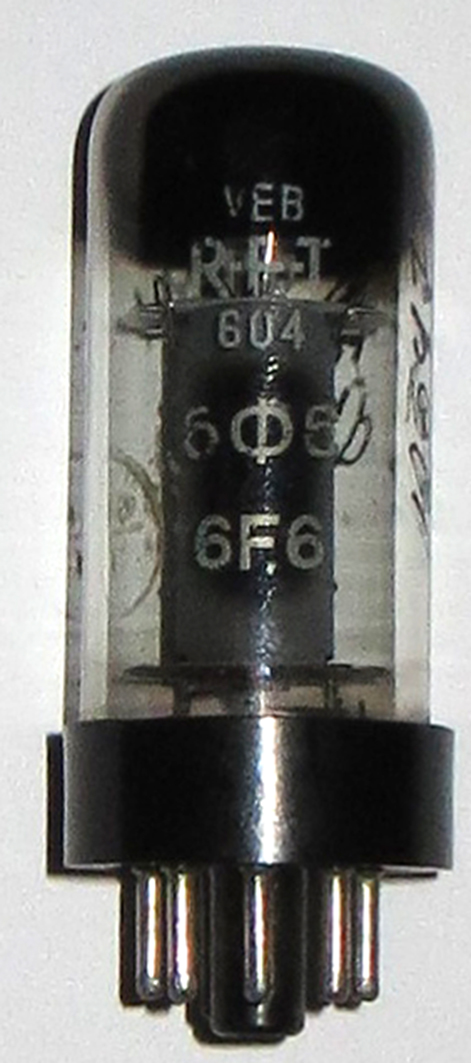

После Победы в Германии освоен выпуск 6F6/6Ф6С в СССР поставлявшейся по репарациям.
Одновременно было восстановлено производство 6Ф6С.

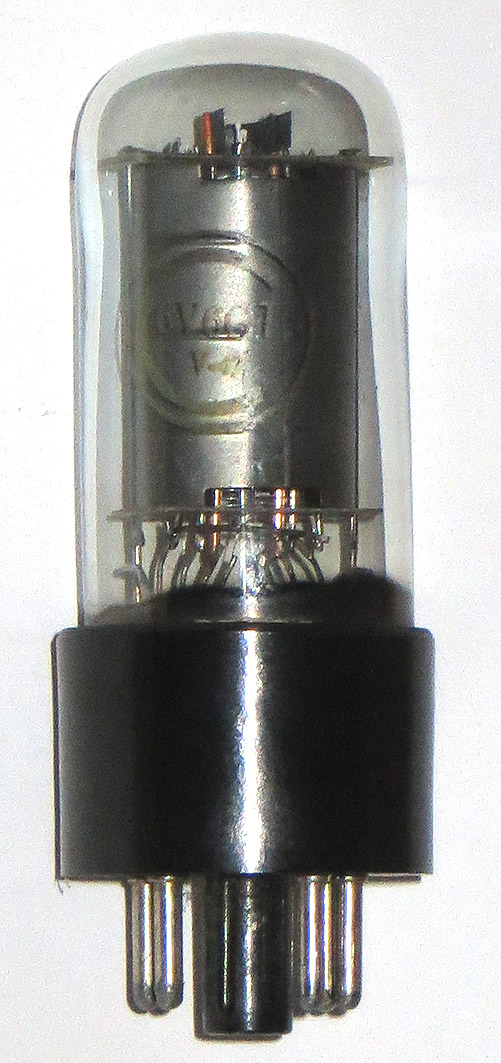

И в СССР на смену пентоду 6Ф6С пришёл лучевой тетрод 6V6-GT - 6П6С.

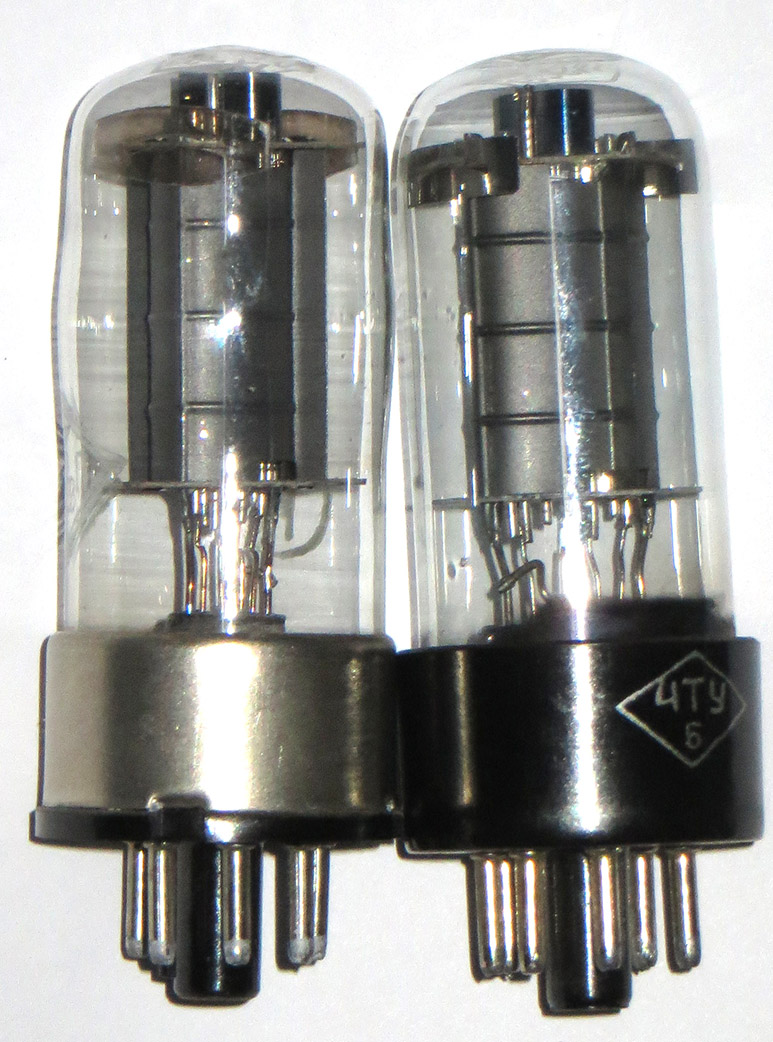

Несколько особняком стоит прибор 6Ф6М1, весьма напоминающий 6П6C. Форма анода - как у 6П6С, но там действительно навита третья сетка.

И тут пришло время пальчиковых ламп.



Привет уважаемым участникам Форума!
Давно просматриваю и читаю. Интересно. Многое знаю, с чем-то не совсем согласен, на что-то смотрю просто "раскрыв рот"- никогда не знал и не видел (век живи- век учись!). Наконец-то решил здесь зарегиться- ну мало ли, может и мои познания кому-то будут полезны!
Что могу сказать по поводу поста выше: Всё верно, картинки красивые. Многие из представленных ламп у меня есть. Хочу лишь добавить: 6П6С получила дальнейшее развитие в пальчиковом виде: это лампа 6П1П, фото потом приаттачу. Да, вот что ещё: по поводу выходных ламп в металлическом баллоне- так ведь до самого развала СССР выпускался выходной (высокочастотный) пентод 6П9- именно в металле (американский аналог , а скорее, прообраз- 6AG7). В легендарном КВН-49 использовался в выходном каскаде УНЧ по той причине, что имеет огромную крутизну и позволил вместо двух ламп (6Н7С и 6П6С) в телевизорах первых выпусков использовать одну.



Там, у 6П9 и 6Ф6, разница в суммарной рассеиваемой мощности заметна: 14.6 Вт и 19.2 Вт соответственно. Да и высокочастотнный прибор (как 6П9) экранировать очень желательно....



ФЭУ-71.

Изготовлен московским заводом «МЭЛЗ» в декабре 1982 года.

ФЭУ-85А:

Изготовлен московским заводом МЭЛЗ в июне 1991 года.



Совместить ФЭУ и накалённый катод нельзя. Испарение с термокатода, да ещё и находящегося возле фотокатода, загадит внутри всё. А излучение с термокатода фотокатод ещё и засветит. Не похоже, что это ФЭУ (используется же вторичное усиление в суперортиконе). Скорее некий экспериментальный об'ект.



Совсем недавно я показывал «осовремененную» ОЭЛТ 6ЛО1И:

Изготовлена московским заводом МЭЛЗ в ноябре 1985 года. Данная трубка впитала в себя все технологические новшества, которые появились в 70…80-х годах. Во-первых, диафрагменный прожектор на стеклянных траверсах. А во-вторых, титановые геттера – весьма нетривиальное решение для ОЭЛТ широкого применения.
Применялась трубка в измерителе магнитной индукции Ш1-9, а также в популярнейшем среди советских радиогубителей (и, пожалуй, единственном доступном для частного лица в СССР) осциллографе ОМЛ-3М. Помимо этого, данная трубка часто использовалась в разнообразной стендовой аппаратуре – во времена работы в МАИ, в конце 1990-х годов, мне попадалось штук пять различных авиационных узкоспециализированных контрольно-измерительных приборов, в которых эта трубка стояла.

И вот мне в руки попала уникальная, не побоюсь этого слова, ОЭЛТ 6ЛО4В:

Изготовлена московским заводом МЭЛЗ в июне 1991 года.
От своей «старшей сестры» отличается стандартными геттерами. Но интересно в ней другое: данная ЭЛТ не встречается ни в одном справочнике! Очевидно, она делалась на основе 6ЛО1И по какому-то специальному научному или военному заказу. Где применялась эта ЭЛТ, неизвестно.



Здравствуйте!
Я - директор одного из последних предприятий РФ, занимающегося производством вакуумных приборов. Многие приборы из тех, которые вы тут показываете на фото, выпускаются до сих пор нами. Для других, то же здесь упоминаемых приборов, мы делаем комплектующие.
Наш сайт www.melz-elt.ru
Наш ФБ https://www.facebook.com/pages/LLC-MELZ/387019791432382



Здравствуйте! Очень приятно видеть Вас в нашей теплой компании. Надеюсь, наши рассказы о ЭВП, изготовленных в том числе у вас, Вам понравились.



К этому времени 6Ж7 [известна как 6J7 с 1935 г.] давно устарела, давно не применялась ни в профессиональной ни же в бытовой аппаратуре. За 15 примерно лет до этой уценки советских граждан порадовали снижением цены на капроновые чулки со швом. Это тоже давно уже был неликвид...



мало что ещё посмотрел. Честно говоря, для вас это - экзотика, а для меня - повседневность.



Ну говоря честно же, ЭЛТ для меня являются тоже повседневностью. В моем понимании экзотика делится на три класса: "Очень красивые" - пример 13ЛН12; "непонятно зачем" - пример недавно мною показанная американская трехлучевка; ну и наконец "нет в справочниках"- тут далеко ходить не надо: вон парой постов выше висит моя 6ЛО4В.
