Интересные и необычные ЭВП

Темой сегодняшнего повествования станут индикаторные ЭЛТ, применявшиеся в бортовой аппаратуре.

Первыми на сцену выйдут две сестрички…
Встречаем, индикаторная ЭЛТ 13ЛМ6В:

Трубка изготовлена московским заводом МЭЛЗ в феврале 1976 года. В принципе, ничего особого в этой трубке, кроме оригинальной «штемпелевидной» формы, нет. Цвет свечения ЭЛТ голубой с желтым послесвечением, послесвечение длительное. Применялся этот трубец в индикаторе обзорной РЛС РПСН-3, применявшейся на самолетах ИЛ-18 и АН-24.

Индикаторная ЭЛТ 13ЛМ6С:

Трубка изготовлена московским заводом МЭЛЗ в феврале 1976 года. Цвет свечения ЭЛТ оранжевый, послесвечение длительное. Где применялась эта ЭЛТ, у меня сведений нет.

На закуску покажу прикольную, не побоюсь этого слова, трубку.
Индикаторная ЭЛТ 14ЛМ1Н:

Дата изготовления и изготовитель неизвестны (хотя скорее всего это тоже МЭЛЗ). Цвет свечения ЭЛТ желто-зеленый, послесвечение длительное.
Трубка примечательна своей формой, которая связана с ее местом работы: она применяется в индикаторах метеоРЛС «Гроза», применяющейся и по сию пору на самолетах АН-26, ТУ-134, ТУ-154. Поскольку обзор идет только вперед и по бокам, нижний сектор круга развертки не нужен, и в целях экономии места отсутствует.

...А вот на десерт, в качестве «вишенки на торт», покажу три таких индикатора.

Индикатор 2НВ-4 из состава РПСН-3:

Собран на основе 13ЛМ6В. Индикатор комплектовался еще и тубусом, на переднем кольце видны винты крепления оного. Но тубус канул в лету.
Еще обращает на себя внимание то, что нижняя часть экрана закрыта черной накладкой. В этой части экрана не бывает полезного изображения, и именно эту часть «отрезали» у 14ЛМ1Н.
Черная полоса на экране – это не трещина, это подвижная стрелочка, положение которой можно задать, сдвинув ее пальцем. Нафига она нужна, не знаю.

Индикатор штурмана ГР4-В из состава РЛС «Гроза»:

Собран на основе 14ЛМ1Н. Индикатор попал ко мне в комплекте со штатным телескопическим тубусом.



Индикатор летчика ГР4-ДВ из состава РЛС «Гроза»:

Тоже собран на основе 14ЛМ1Н. Также, как и индикатор штурмана, имеет в комплекте телескопический тубус. На врезочке показан тубус в раздвинутом состоянии.
Данный индикатор – эдакий «болванчик». Сам по себе он не работает, только в связке с индикатором штурмана: ведь в том расположены генераторы разверток. У меня, кстати, есть предположение, что 2НВ-4 такой же «болванчик», но, не имея полной схемы РПСН-3, я не могу ни подтвердить это, ни опровергнуть.

…Поначалу я хотел поглядеть, какими заводами и в каких годах изготовлены установленные в этих индикаторах трубы, но потом поленился. Уж больно все хорошо собрано, честно говоря – времени жалко.



На месте "Наработка" позади блока пустое место... Блочки симпатичные, у первого хорошо видно крепление горловины трубки.



Есть,осталось найти где лежит.

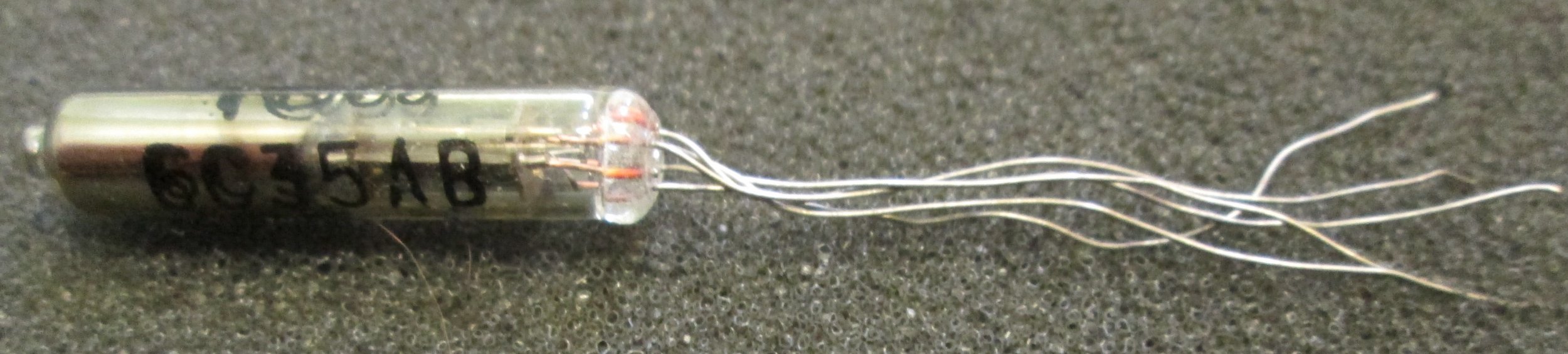

6C35AB
МЭЛЗ
1965



http://ru.aliexpress.com/item/The-n...-power-tube/32410203368.html?isOrigTitle=true
Бедная ГУ-81 переживает уже 3 перерождение.

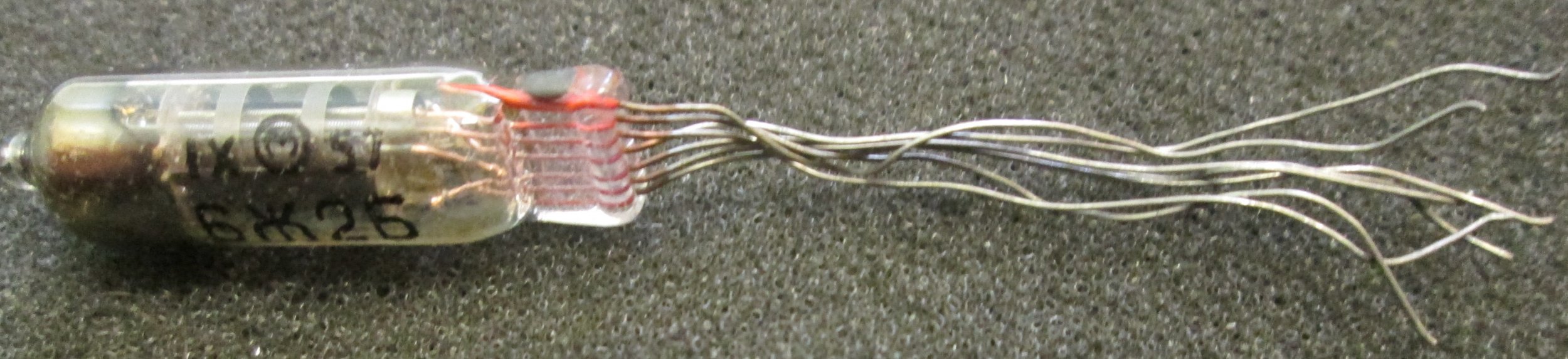

6Ж2Б
МЭЛЗ
1957



Лучше б ИН-18 содрали,а то ишь ГУ-81



Так вроде 80/81 скопирована с какой-то буржуйской лампы и потом доработана.



Темой сегодняшнего поста будут супервидиконы. Для того, чтобы передающая трубка получила гордую приставку «супер», к исходной трубе добавляется секция переноса изображения, по сути «интегрированный» ЭОП.

Итак, супервидикон ЛИ-702-4:

Изготовлен ленинградским ВНИИ электронно-лучевых приборов в сентябре 1984 года. Пожалуй, самый широко известный прибор из этого класса. У нас на форуме его публиковали уже раза три.
Где применялся ЛИ-702, мне неизвестно.

Супервидикон 1008R:

Прибор изготовлен немецкой фирмой Heimann, дата изготовления неизвестна.
В комплекте с трубой ко мне в руки попала ФОС – на врезке я показал это сооружение. Называется эта ФОС Bv.150/58, изготовлена Gerhard Bauelemente, дата изготовления неизвестна.
Видикон применялся в изготавливавшейся тем же производителем, Heimann, видеокамере GPA8200S. Камера эта использовалась в составе переносного рентгеновского досмотрового комплекса.
Несмотря на назначение, рентгеновским этот видикон назвать нельзя: судя по описанию камеры, он регистрировал свечение рентгеночувствительного экрана, а не само рентгеновское излучение.



управляемый указатель куда бежать?



Направление движения ?



Гораздо больше: Сначала это была разработанная чистокровными арийцами RS384. Затем в СССР это стала П-800. [До некоторого времени я считал, что П-800 и П-50 (это ГУ-50) в природе не было. Но ув. alex-lv П-50 показал. М.б. у него есть и П-800?] Потом название сменилось на ГУ-80. Затем кто-то решил поставить (внутри баллона) конденсаторы со второй сетки на катод, и это стала ГУ-81. И, наконец, конденсаторы убрали, но не к первоначальному названию вернулись, а "создали" ГУ-81М...

На немецком видиконе точно, а на нашем вроде бы входное окно стекловолоконное. Что можно использовать для пристыковки ещё одного ЭОП или РЭОП. Скорее всего это и было предусмотрено. Поскольку использовать об'ектив в случае стекловолоконного входного окна не оправдано.
Очень интересно. Мои поздравления.

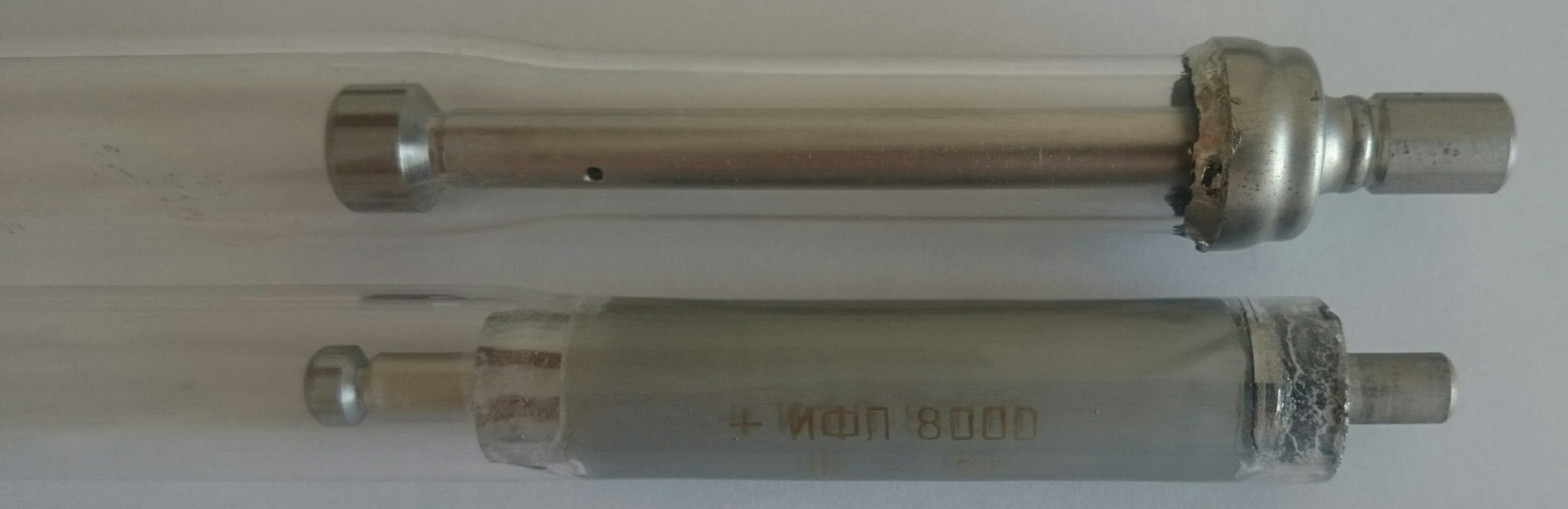

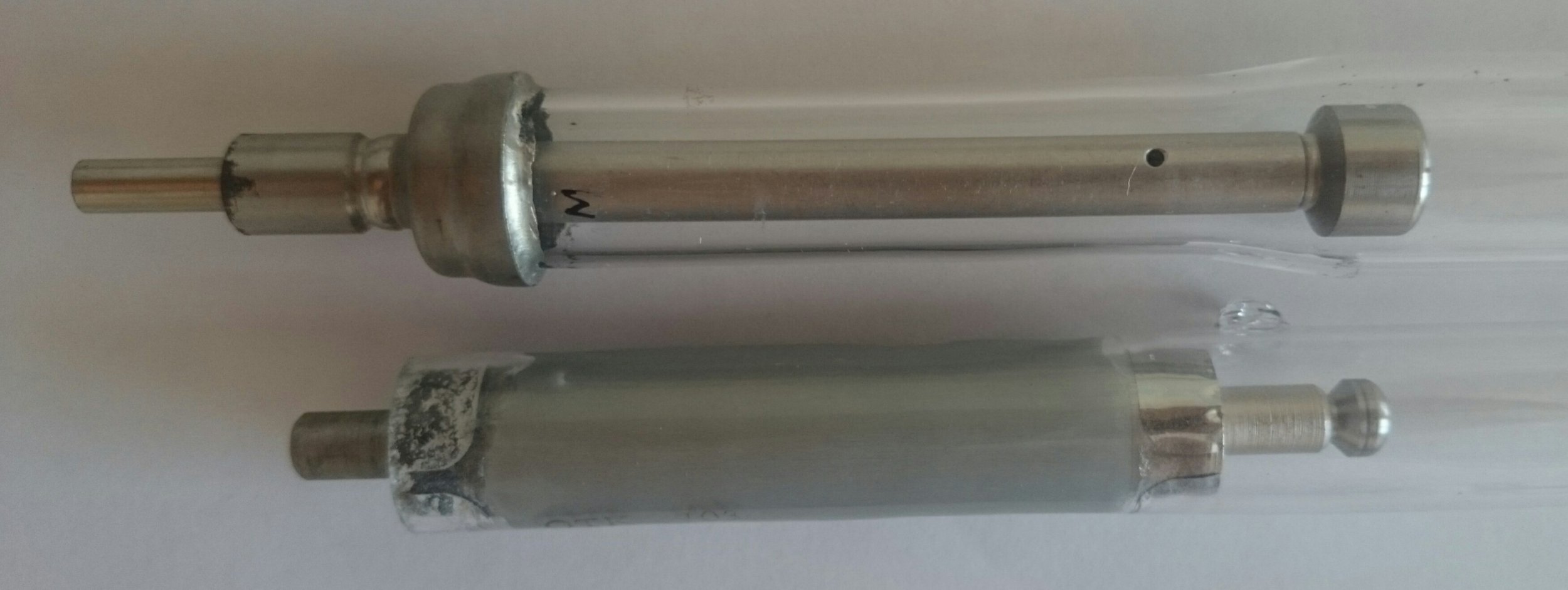

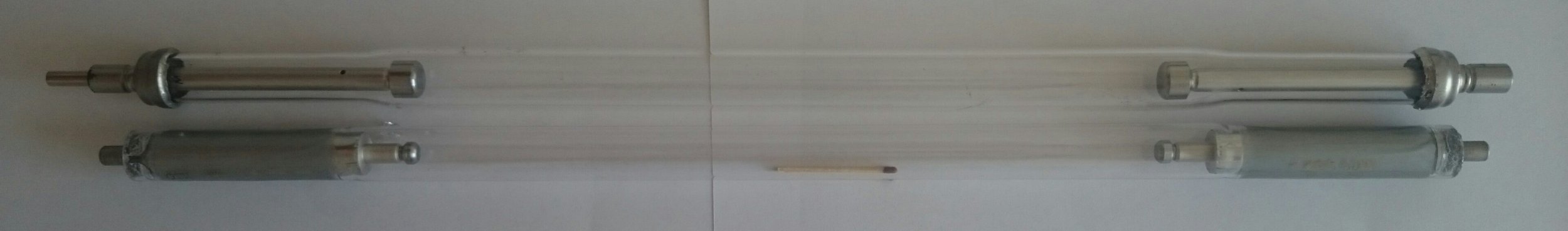

Помогите определить что за лампа? Внизу ифп-8000. На ней есть надпись. Верхняя пришла мне тоже как ифп-8000, но сильно отличается. Наружный лиаметр у верхней 22мм, у нижней 19. Хвостовики тоже разные...



Мои предложения, что нижняя под водяное охлаждение а верхняя под воздушное....



Спасибо большое за помощь!
