Интересные и необычные ЭВП

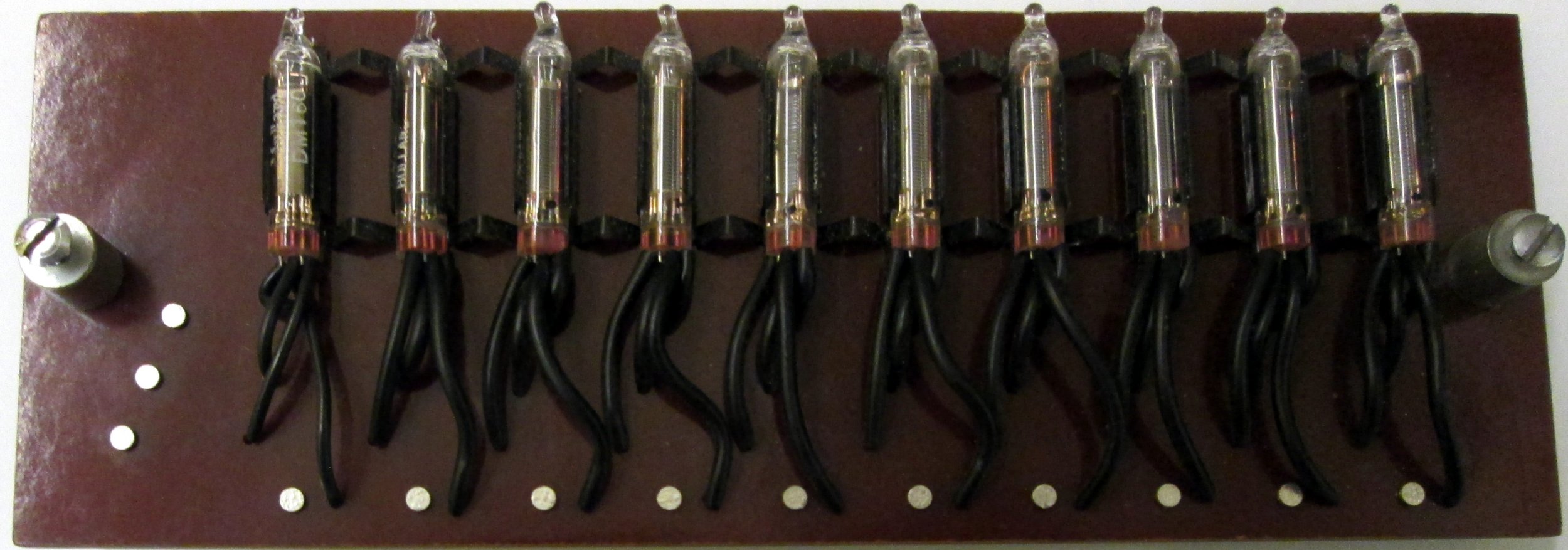

Древняя плата индикаторов с DM160(Mullard)



Тряхнем стариной....

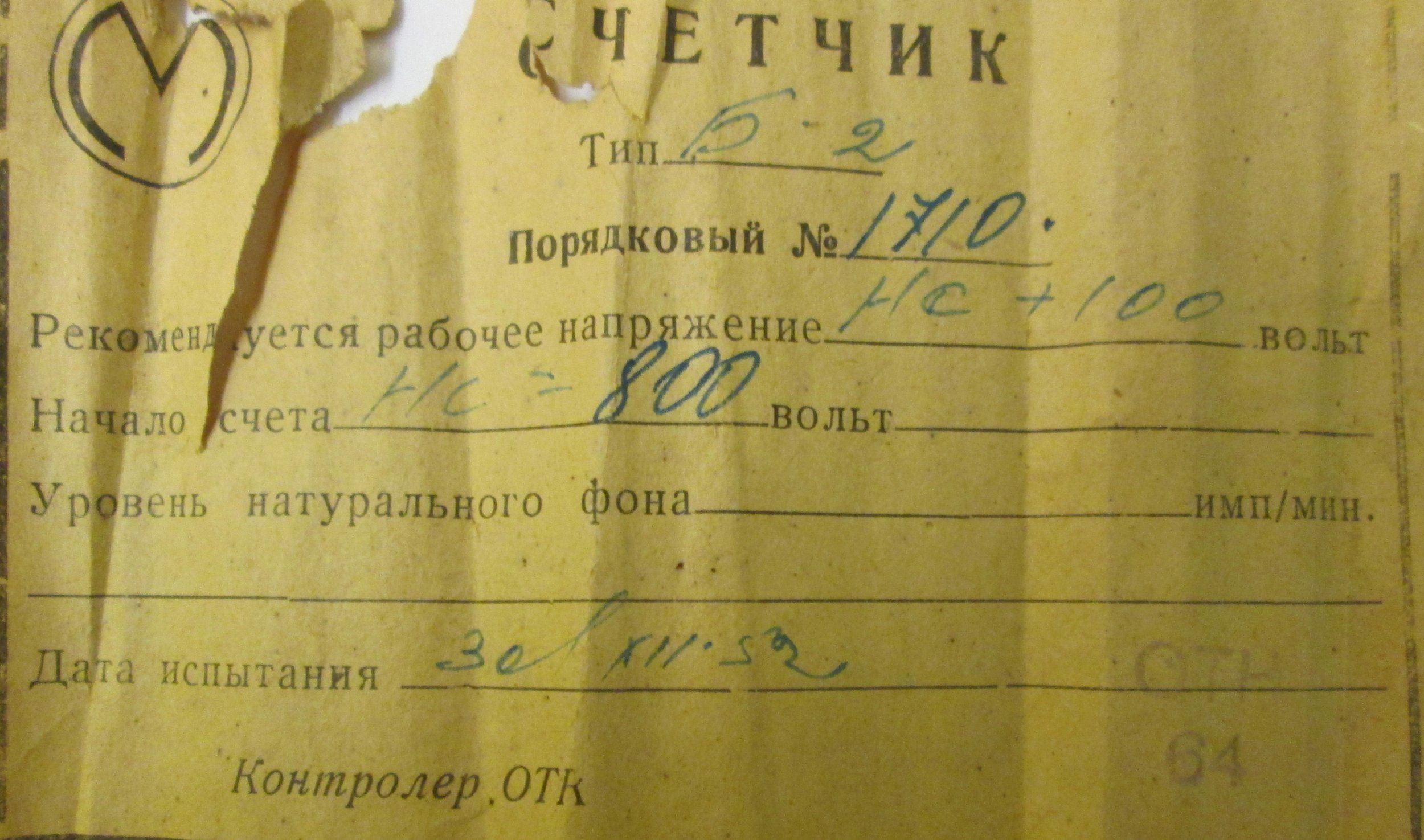

Счетчик Б-2
Уровень фона в паспорте отсутствует.

Покажите,если есть,более ранние счетчики и их паспорта.



На тему Ш.

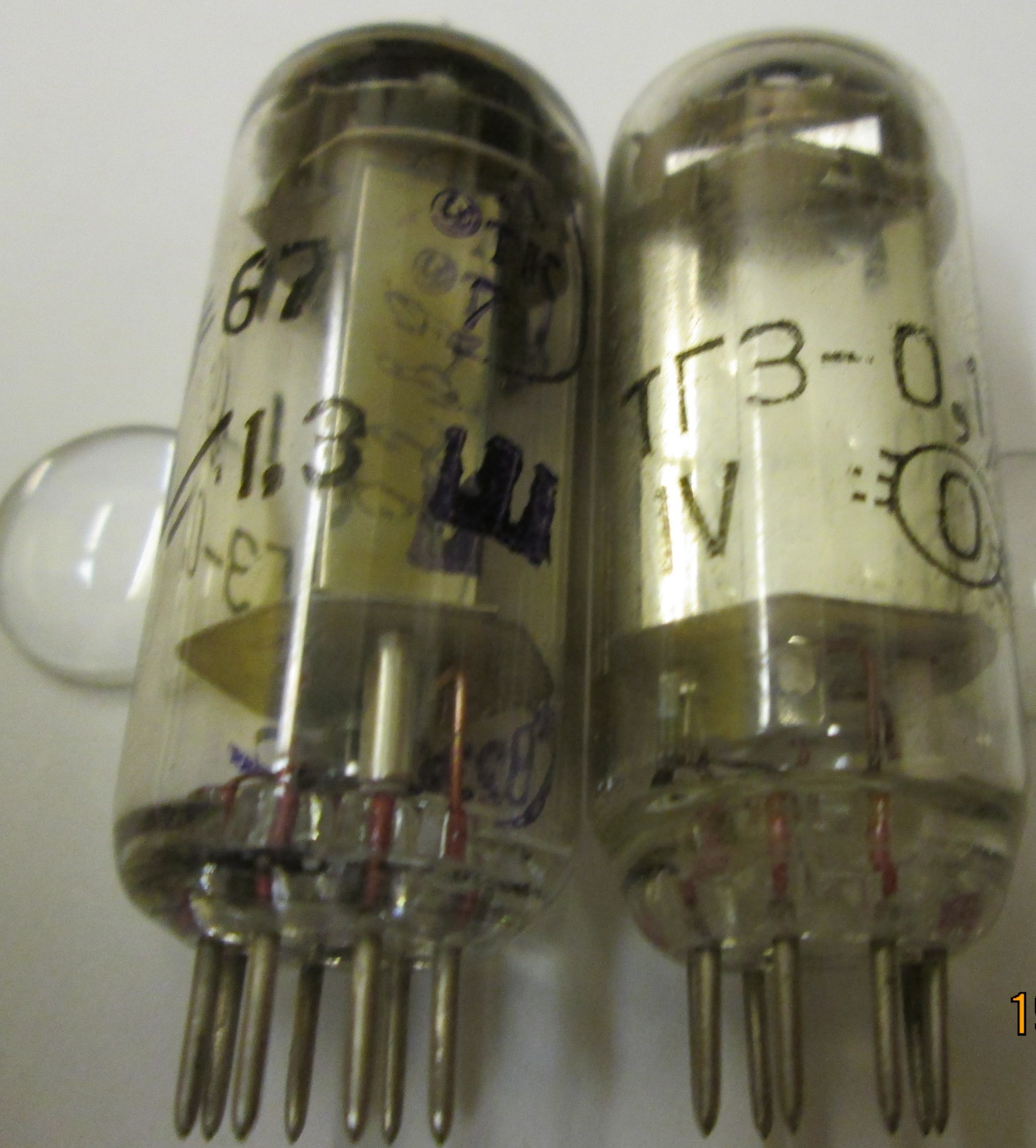

ТГ3-0,1/1,3
Ш без ромба и треугольника.
1967.
Справа обычная ТГ...
1963

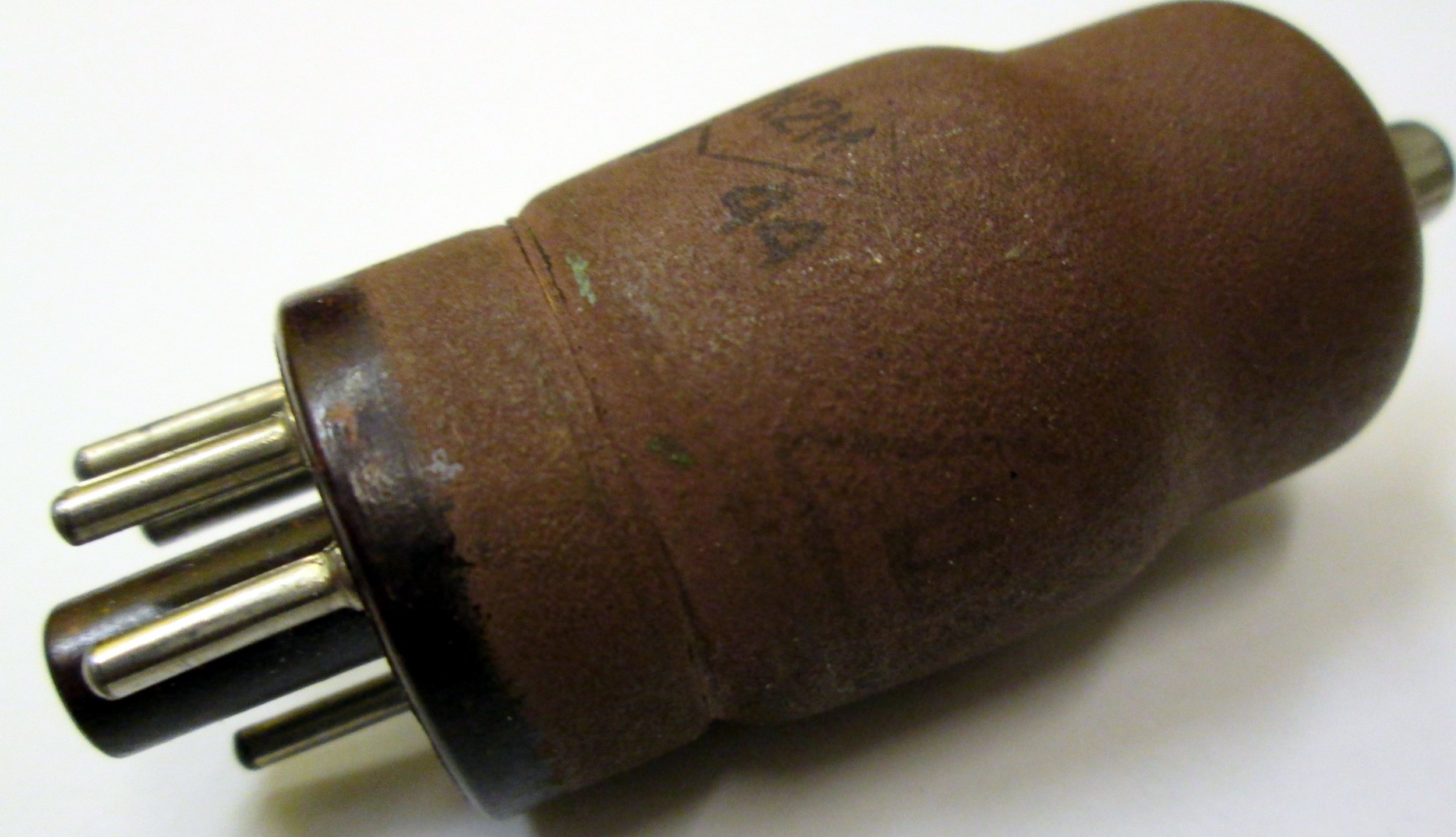

2к2м
1944
Ш в трегольнике.



Несколько видиконов. Все уже мною ранее демонстрировались, но… Качество тех фотографий было ниже плинтуса.

Несколько исполнений весьма популярного видикона ЛИ-421:

Изготовлены они: ЛИ-421-1 ‑ нальчикским заводом ЭВП в марте 1989 года; ЛИ-421-2 ‑ ленинградским заводом при ЦНИИ «Электрон» в июле 1991 года; ЛИ-421-3 ‑ нальчикским заводом ЭВП в марте 1973года. Если кому-то плохо видно надписи на баллонах, номера исполнений идут справа налево и снизу вверх «-1», «-2» и «-3». Исполнения отличаются друг от друга чувствительностью.
Применялся этот видикон (правда, не знаю какое из исполнений) в камере КТ-91, цветной камере КТ-103Ц «Спектр-7» (их там три штуки стояло), а также в цветной кинокамере с импульсной засветкой «Спектр-3ТК».
Данный видикон взаимозаменяем с ЛИ-415.

Еще один видикон из этого семейства, ЛИ-421-1М:

Изготовлен нальчикским заводом ЭВП в сентябре 1986 года.
В мои руки попал в комплекте с ФОС – на врезке я показал это сооружение. ФОС очень тяжелая и сделана весьма качественно. Называется она ФОС-27в-10-б-01, изготовлена ленинградским Всесоюзным НИИ телевидения (ВНИИТ) по ЧТУ ТЭ4.792.284 в ноябре 1987 года.

Видикон ЛИ-426-1:

Изготовлен ленинградским заводом при ЦНИИ «Электрон» в декабре 1975 года. Видикон использовался в системах технического телевидения, в частности, в камере КТП-50.

Видикон ЛИ-428-1:

Изготовлен нальчикским заводом ЭВП в июне 1988 года. Интереснейшей особенностью этого видикона является то, что отклонение и фокусировка в нем электростатические (что в принципе не характерно для этого класса приборов, особенно отклонение). При этом, отклоняющие элементы (пластины, по всей видимости) спрятаны внутри стакана второго анода. На первый взгляд этот видикон вообще не отличишь от ЛИ-426, в котором, кстати, фокусировка тоже электростатическая. Выводы отклоняющих пластин идут внутри трубчатых керамических траверс.
Применялся в выносной камере КР-81 и герметизированных камерах КР-31 и В-51-1.

Рентгеновский видикон ЛИ-417:

Изготовлен ленинградским заводом при ЦНИИ «Электрон» в октябре 1980 года. Мишень видикона сделана из аморфного селена. Как я уже писал ранее, видикон использовался в рентгенотелевизионных микроскопах МТР-1, МТР-3и, МТР-4, а также в прикладной телевизионной установке ПТУ-38.
Повторяться- так повторяться. Добавлю еще, что мишень данного видикона имеет неплохую чувствительность и в области видимого света. Поэтому, его входное окно при сборке в камеру закрывают тонким металлическим диском, чтобы предотвратить попадание постороннего света на мишень.

Один из первых отечественных видиконов, ЛИ-401:
Представленные на снимке видиконы изготовлены фрязинским заводом «Рений» при НИИ «Исток» в марте 1960 года (снизу, справа) и нальчикским заводом электровакуумных приборов в мае 1961 года (сверху, слева). Видиконы имеют характерное для ранних приборов этого типа боковое расположение штенгеля.
Как я уже отмечал, у этих видиконов есть непонятная беда с мишенью: она выглядит вдрызг осыпавшейся. Данная беда присуща только видиконам ЛИ-401 (через мои руки еще 2 или 3 проходили, выглядели также). С чем это связано, с прожигом мишени или с возрастной деградацией ‑ неизвестно. Скорее всего, возрастная деградация. По крайней мере, с вакуумом в обоих видиконах все хорошо.
Где этот видикон применялся, мне неизвестно.



Осциллографическая ЭЛТ 913:

Изготовлена американской компанией Radiotron, она же RCA. Определить дату изготовления не представляется возможным.
ЭЛТ очень старая и известная, хотя встречается на аукционах весьма редко. Интереснейшей особенностью данной ЭЛТ является то, что баллон у нее стальной. Если она лежит к тебе цоколем, и не отличишь ее от какой-нибудь 6L6, особенно беглым взглядом.
К сожалению, трубка попала ко мне в слегка "потраченном молью" состоянии, имеются отслоения краски и очаги коррозии на баллоне.

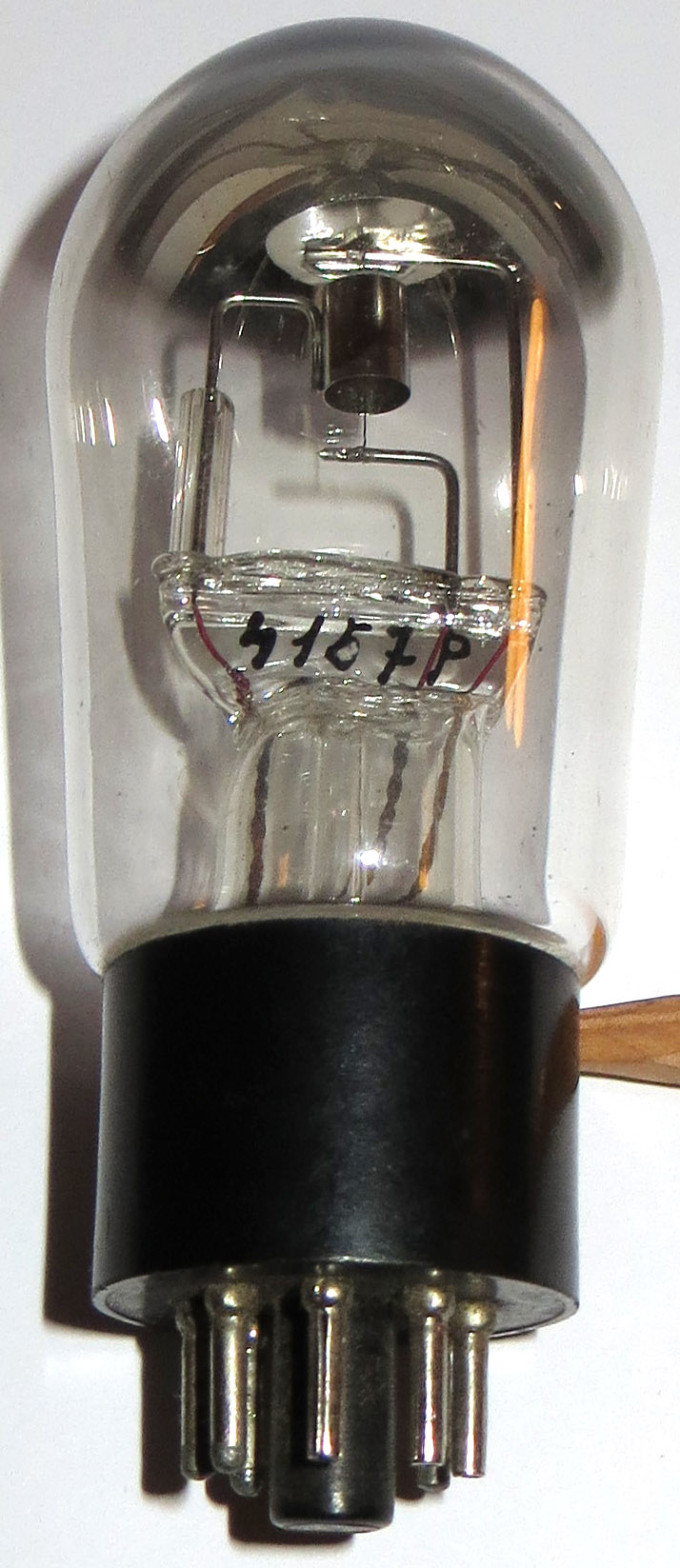

Скорее всего - так. И вот ещё: IMG_0020.JPG

Ш на тиратроне - ничего общего со штампом ВП. Это один из тех значков, чьё значение известно лишь производственникам. На конкретном предприятии. А вот 2К2М - да!



Прикольно... Но сразу же могу посочувствовать. Тут пока шастал по ебэям в поисках вкусностей, нарвался на такую же лампь, только куда как более красивешную: с сетчатым катодом. Причем продаван не поленился даже включить стабиловольт.
Позволю себе процЫтировать фотку.



Да. Прибор действительно просто очаровательный, не побоюсь этого слова... Но таки нет, не приобрел. Могу дать ссылочку. Упс! Его кто-то приобрел уже...



Потенциалоскоп ЛН-18:

Изготовлен фрязинским НИИ «Платан» в августе 1980 года. Где применялась эта ЭЛТ, мне неизвестно.
К сожалению, у трубуса есть проблемы с вакуумом – геттера все прозрачные. Судя по всему, заводской брак – благо ЭЛТ хранилась в подобающих условиях, ржавчины нет, и ко мне попала в родной пенопластовой упаковке.



Люблю я малышей

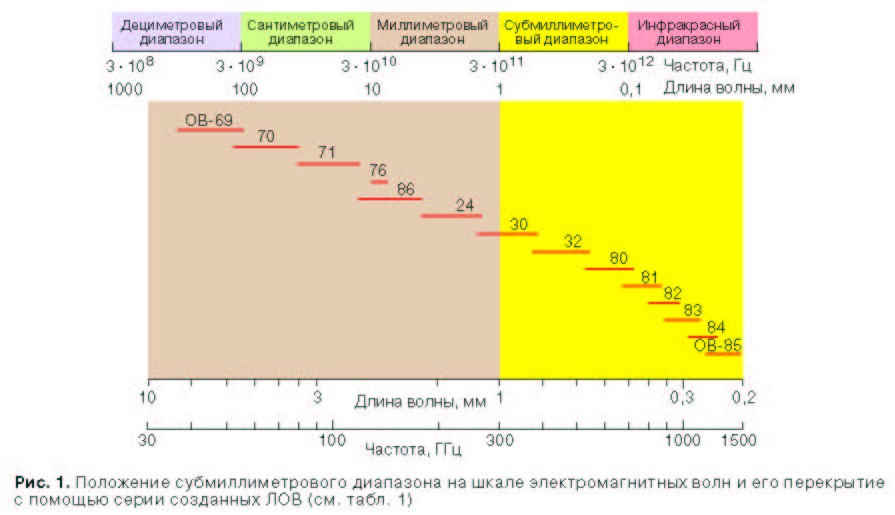

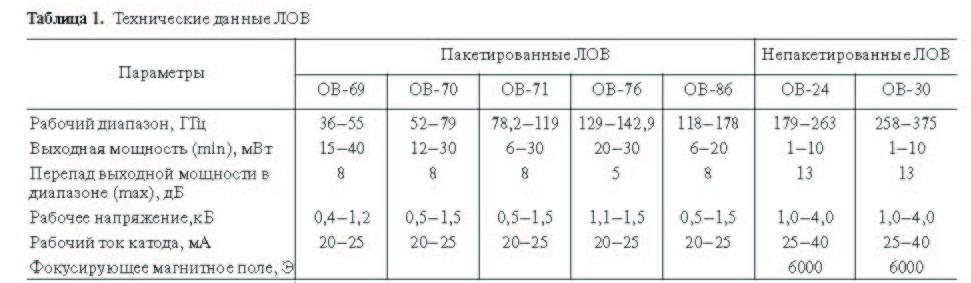

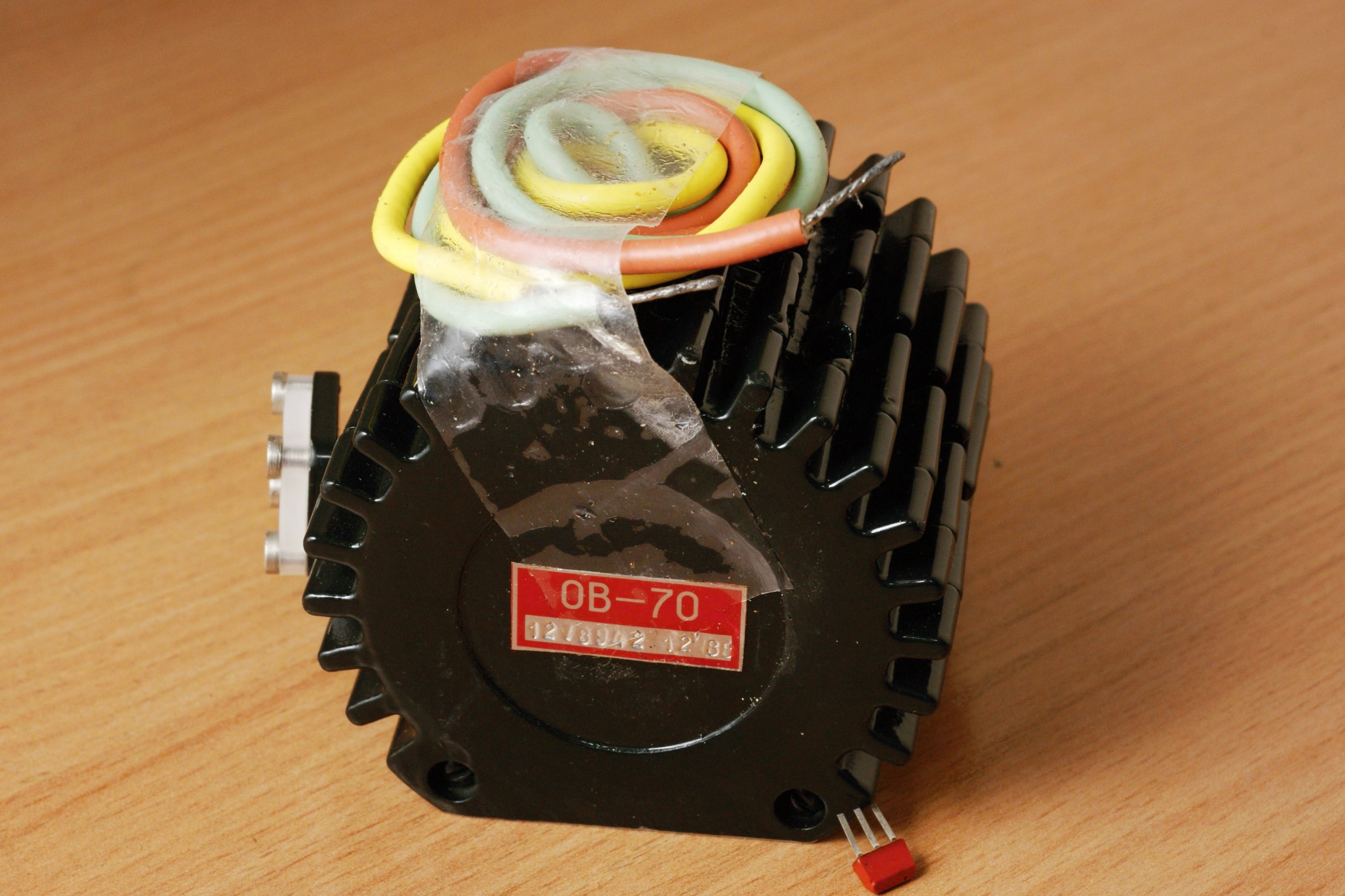

На вид они мало отличаются от ЛОВ ОВ-70 выковырянной из "пакета". Я как-то приводил фото раздалбывания ЛОВ такого типа.
П.С. А вживую именно их вряд-ли удастся когда-либо увидеть из-за их крайне малого количества и специфики применения.
