Интересные и необычные ЭВП

Но цоколь же не случайно таким выбрали



Ничем от выпуска 1973 г. не отличается.
6Е5, речь идёт об этой: http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-325#post-122508

В аппарате:

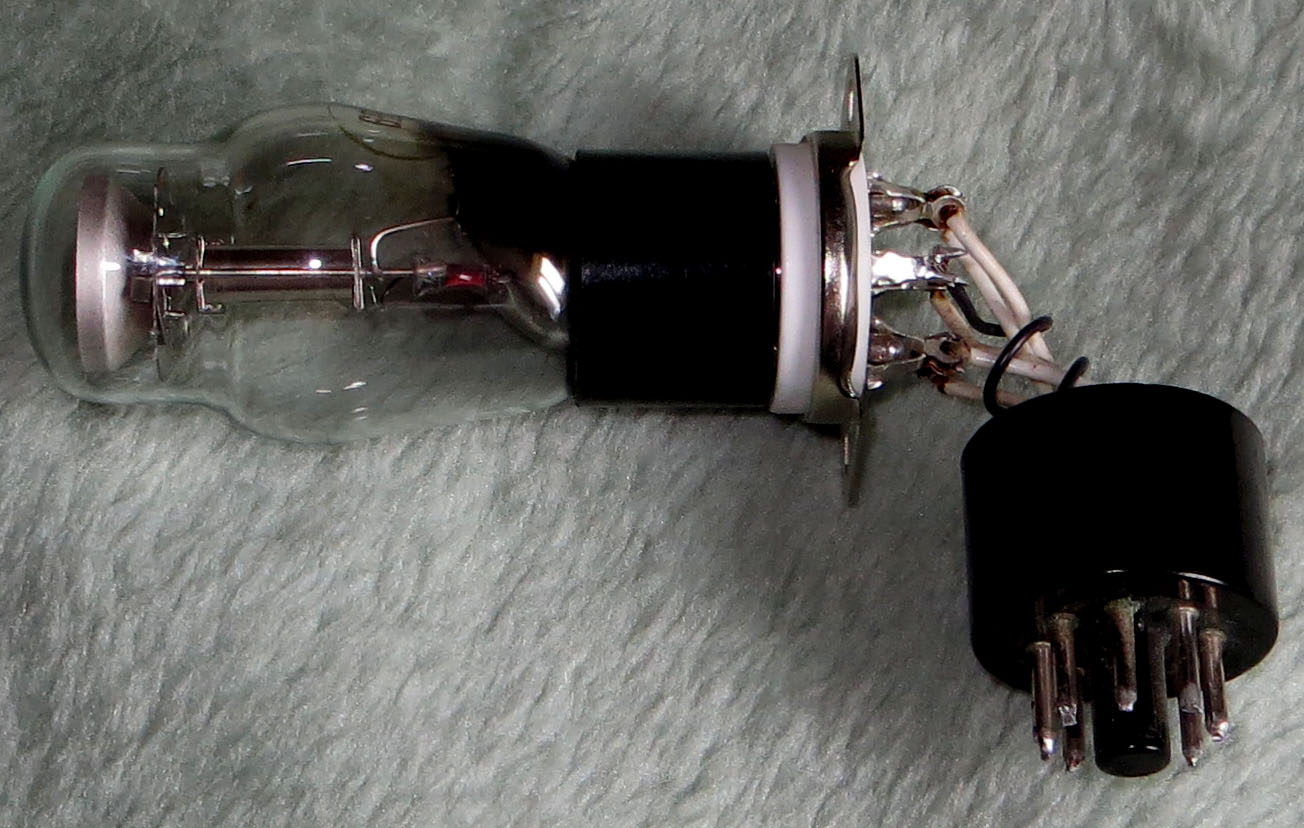

1.JPG - для подключения в октальную панель;
2.JPG - приёма нет;
3.JPG - приём.



Хорошо сохранилась. Яркость на свету нормальная ?



Начну с небольшого повтора. Итак, функциональная ЭЛТ ЛФ-8:

Изготовлена фрязинским НИИ «Платан» в декабре 1990 года. Где применялась, неизвестно. Очень вероятно, что в составе одной из поздних модификаций ЗРК 9К33 «ОСА».
Размеры ЭЛТ: длины 143/123мм (габарит/баллон), диаметр 36,3мм по жести.

Один мой коллега по увлечению, большой любитель ободрать с трубки все до стекла, любезно предоставил мне еще одну ЛФ-8, только без металлического экрана.

Изготовлена фрязинским НИИ «Платан» тогда же, в декабре 1990 года. Ощущение, что трубы из одной партии. У них даже номера близкие, 839 у первой и 854 у этой.
Диаметр баллона 34 мм.

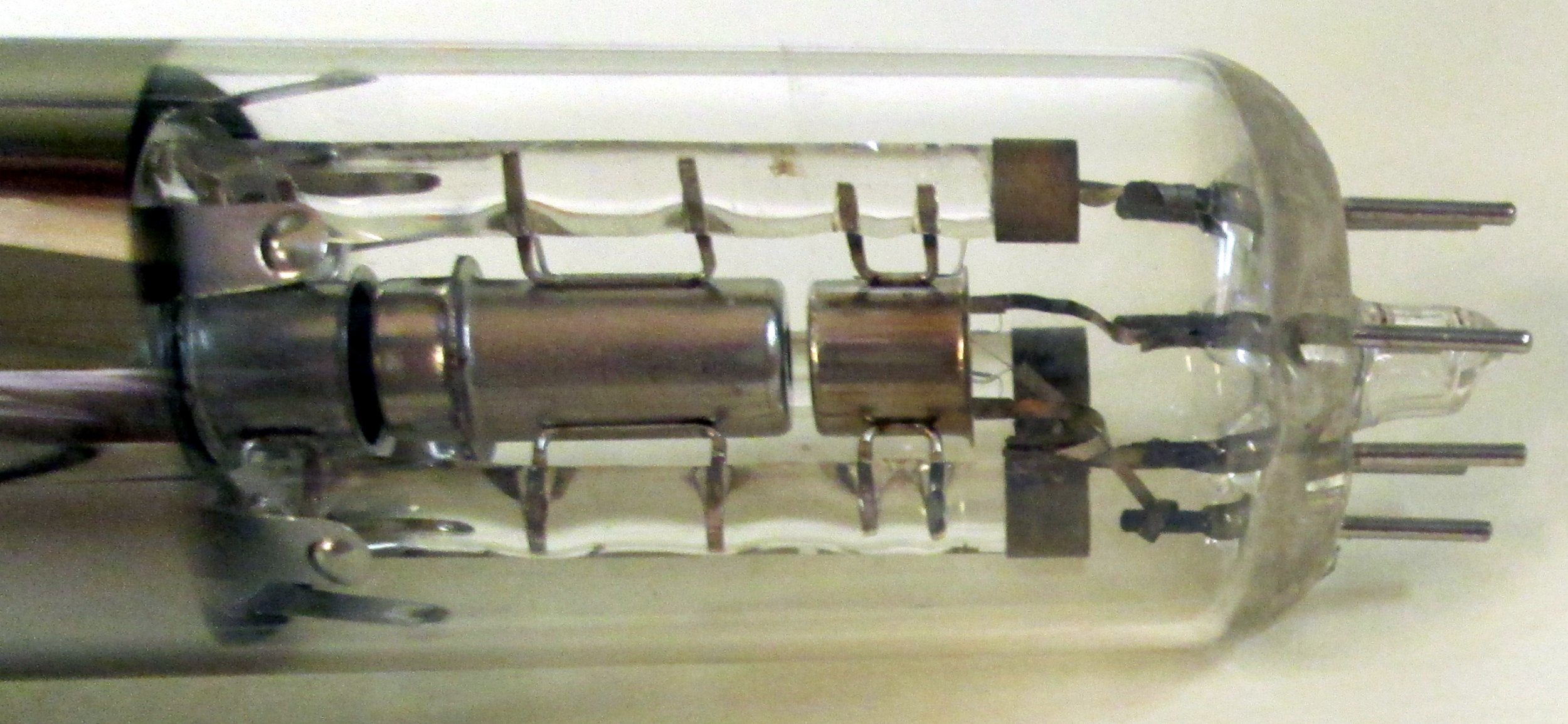

Функция, выполняемая данной трубкой, неизвестна. Одно можно сказать точно – это не пресловутая : рисунок маски совсем не похож на таковой у ЛФ-2, да и коллектор монолитен (следовательно, принимает только «положительные» либо только «отрицательные» значения).



От более поздних неотличима.

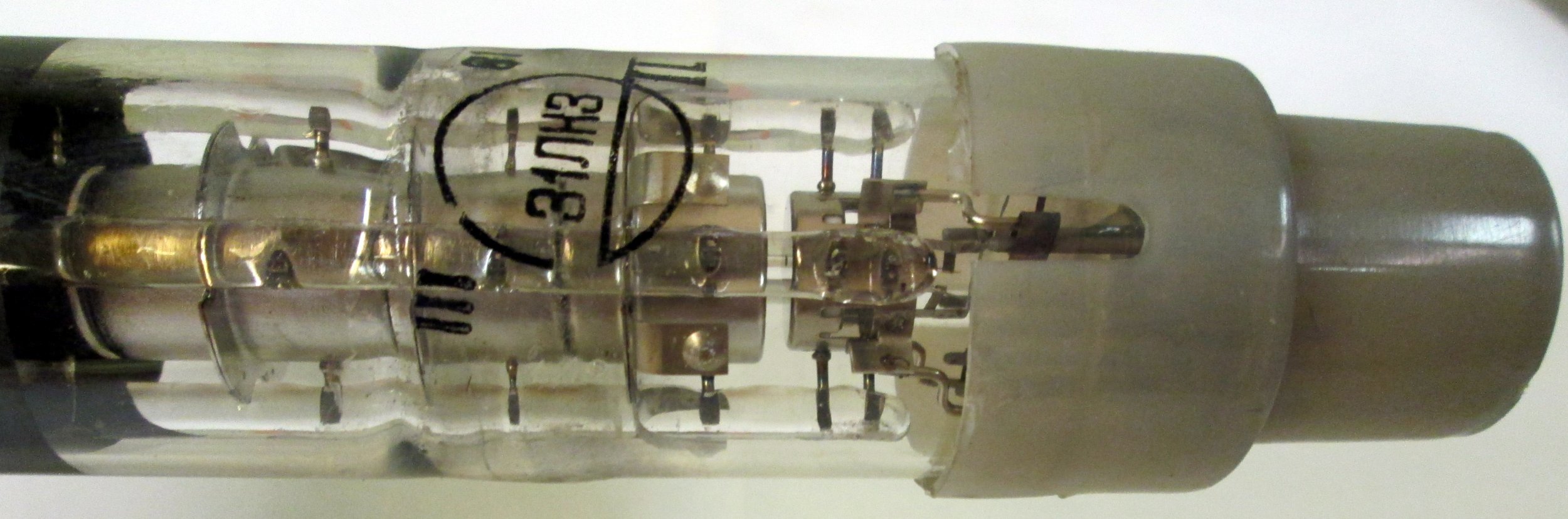

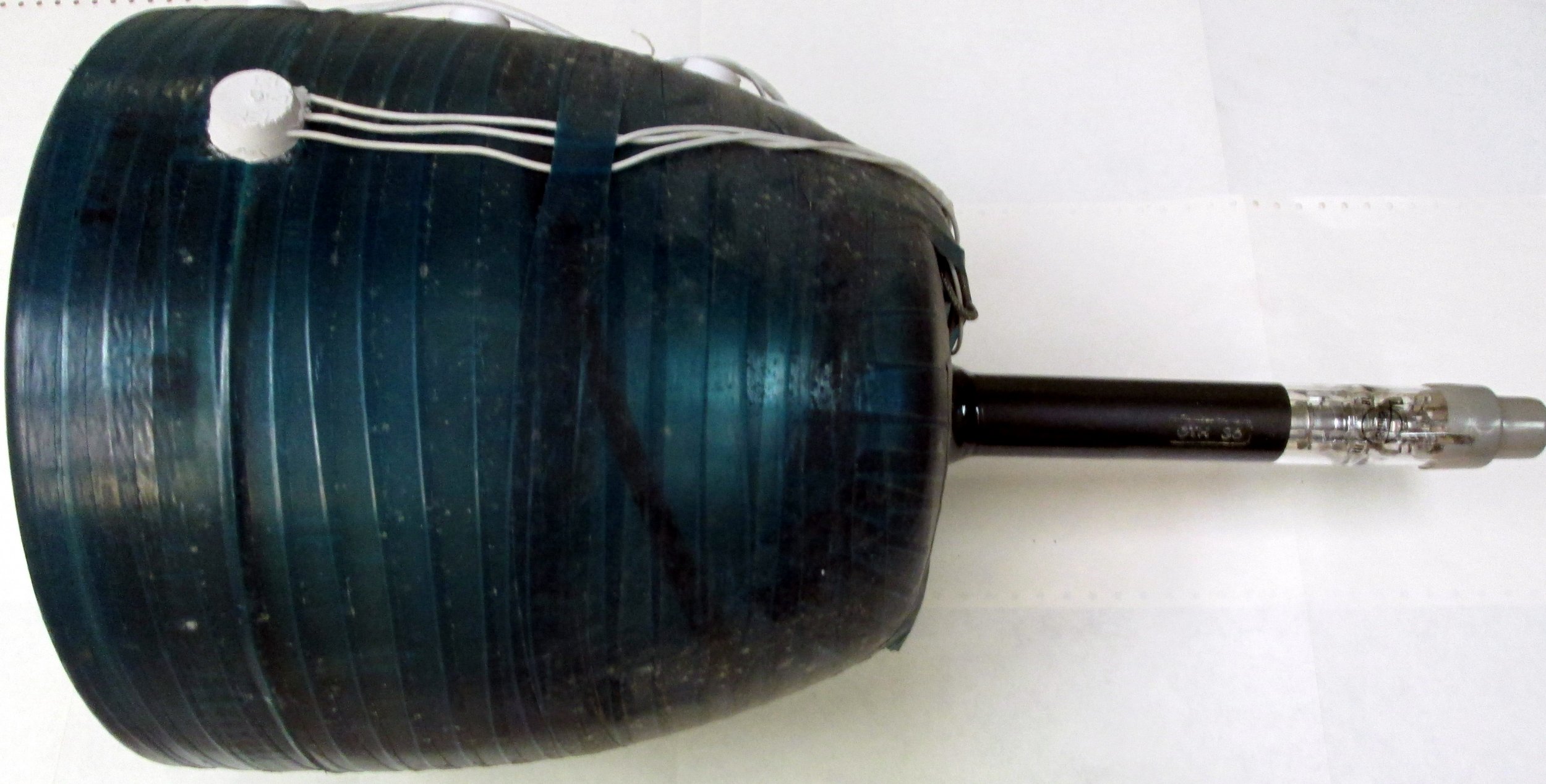

Старенькая 31ЛН3



Сегодня по графику будет ностальгическая ретроспектива.
Итак, телевизионная ЭЛТ, или кинескоп 43ЛК2Б:

Изготовлен львовским заводом «Кинескоп» в декабре 1962 года.
Главная особенность этого кинескопа ‑ его конструкция: он метало-стеклянный. Конус кинескопа металлический. Прожектор с ионной ловушкой, причем ловушка сделана не за счет наклона оси пушки к оси прожектора (как, например, у ранее продемонстрированного 18ЛК5Б), а за счет специально подобранной формы электродов: скошенные торцы которых образуют наклонную электростатическую линзу.
Кстати, глядя на характерный зеленоватый отлив стекла горловины и траверс – думается, что конкретно у этого экземпляра на изготовление этих элементов пошло обычное оконное стекло.
Но, шутки в сторону. Приведу фотографии экрана в профиль, по ширине и по высоте - ИМХО, сопряжение металла со сферой экрана очень красивое:

Кинескоп этот редкий и уникальный. Всего мне известно четыре отечественных метало-стеклянных кинескопа (в том числе один цветной), но живьем я видел только два: этот, да еще круглый 40ЛК1Б. Другие два выпускались очень ограниченным тиражом (около сотни штук) и, скорее всего, ни один не дожил до наших дней.
К сожалению, мой экземпляр кинескопа был найден в сарае в заброшенной деревне, и вследствие многолетнего воздействия влаги беспардонным образом натек.
Применялся 43ЛК2Б в телевизорах второй половины 1950-х годов: Знамя, Знамя-58, Темп-3 и Харьков. Также он применялся в радиоле Беларусь-5.
Кстати! Как пишут в старых книгах по ремонту телевизоров, врожденной болезнью телевизоров с метало-стеклянными ЭЛТ был пробой находившегося под анодным напряжением (около 16кВ) конуса на шасси телевизора.

Еще один интересный кинескоп, 35ЛК6Б:

Изготовлен Новосибирским заводом "Экран", дата изготовления неизвестна (она была проставлена на этикетке чернилами и полностью выцвела), по типографской печати на бумажной этикетке можно лишь предположить, что в 1970-х годах.
Изначально этот кинескоп был разработан в конце 60-х годов как «pin-to-pin» замена популярнейшего кинескопа 35ЛК2Б. 35ЛК6Б отличался от 35ЛК2Б вроде бы простейшей вещью: его экран был алюминирован. Однако, это отличие стало поистине революционным. Помимо повышения КПД экрана, за счет переотражения доселе напрасно уходившего внутрь трубки света в сторону зрителя, алюминиевое напыление сделало ненужными всякие извращения с ионными ловушками. Слой алюминия принимал на себя ионную бомбардировку, и люминофор перестал от нее выгорать!
И вот тут-то и есть главная загадка. Разработанный в середине 50-х годов кинескоп-предшественник, 35ЛК2Б, выпускался обычно с классическим октальным цоколем. В ряде справочников упоминается еще 12-контактный карболитовый цоколь, пропорциями недалеко ушедший от октального – но, к сожалению, мне никогда такой цоколь не попадался живьем. Более того, у меня на даче есть рабочий «телик» с 35ЛК6Б, имеющим как раз октальный цоколь.
У героя сегодняшнего повествования цоколь (да и прожектор тоже, кстати) куда как более похожи на современные, если так можно сказать, ч/б кинескопы с углом отклонения 110 градусов. Всякие там 50ЛК2Б, 59ЛК2Б и 61ЛК3Б, которыми оснащались все советские ч/б телевизоры 70…80-х годов. Думается мне, что данный кинескоп 35ЛК6Б был выпущен в самом конце 1970-х годов, в качестве ремкомплекта. И в самом деле, при желании хозяина отремонтировать свой старенький УЛТ-35 с неисправной трубкой кинескоп легко менялся, а октальная панелька скусывалась и заменялась на современную.
Применялся…. Ой, где только он не применялся!
Начну перечислять. Легендарная радиола Беларусь-3, студийный монитор ВК-52, телевизоры Волхов, Волхов-2, Волхов-А, Волхов-Б (это все не унифицированные «уникальные» телевизоры конца 1950 – начала 1960-х годов), Волхов-2М, Старт-4. Также он использовался во всех унифицированных телевизорах третьего поколения УЛТ-35-III: Гранит, Кварц-301, Рассвет-2, Рассвет-303, Рассвет-304, Снежок-2, Снежок-303. Думается мне, это далеко не полный перечень.
Разумеется, в телевизоры конца 50-х годов устанавливался 35ЛК2Б, но… 35ЛК6Б тоже побывал во многих из них, в качестве замены при ремонте.



ЭЛТ высокого разрешения "КАДЕТ".
Размеры сниму позже.



Упырь Болотный, а нельзя покрупнее сфотографировать шов последней трубки ?

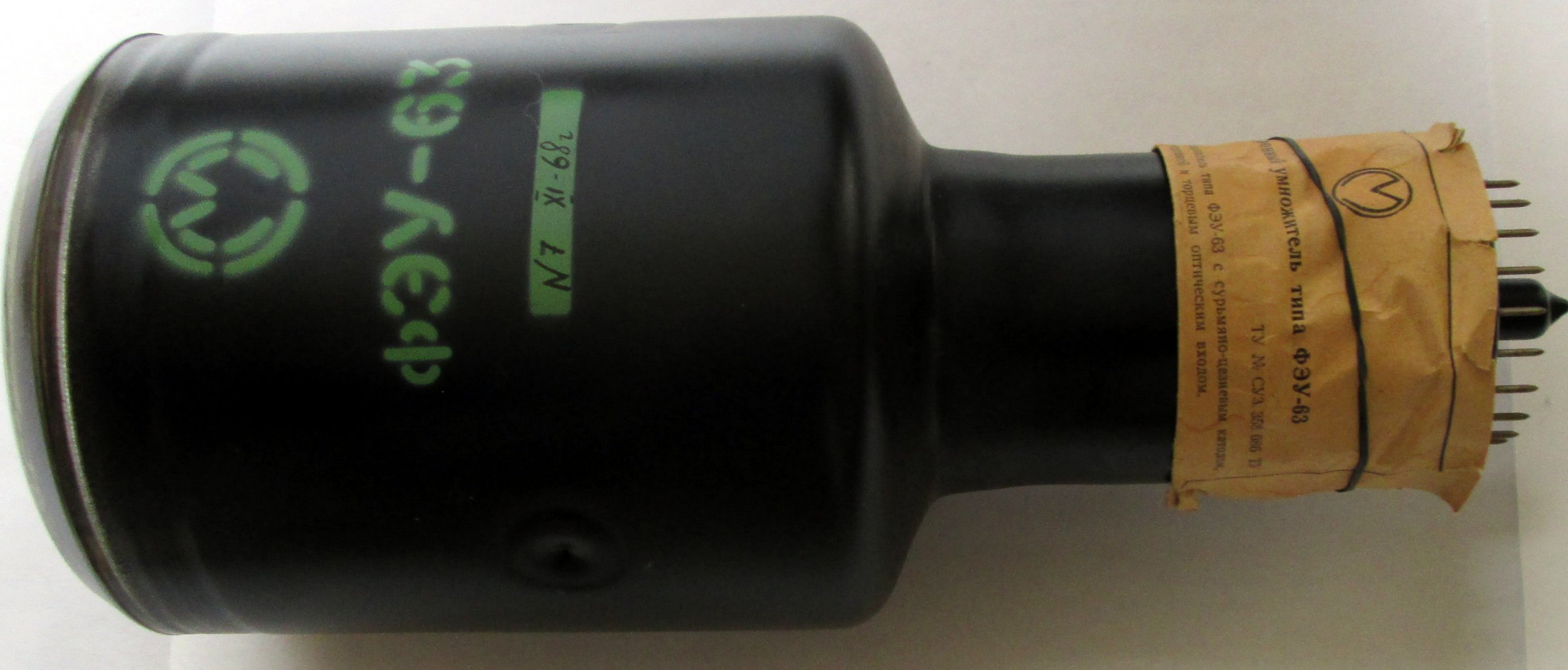

Один из первых ФЭУ-63 с родным паспортом.
До сих пор применяется.
Например, в фотодетекторах для импульсных спектрометров

...в состав спектрометра входят: азотный лазер ЛГИ-21: λ=337 нм, Е=1 мДж, τ= 4 нс, f=100 Гц; рубиновый и неодимовый лазеры: λ= 694 нм; 1064 нм; Е=0.2 Дж, τ= 20 нс; спектральные лампы типа ЛСП-1; фотодетекторы (ФЭУ 63, 118, 97, 106), осциллографы С8-12, С8-14, TDS-2022, монохроматоры МДР-23, МДР-12, МУМ; спектрографы ИСП-30, ИСП-51; генераторы электрических импульсов наносекундной длительности Г5-56.



Судя по тому,что осталось от МЭЛЗ и их продукции,нет.
http://www.melz-feu.ru/catalog/?cat=5
Видимо,используют старые запасы.
Кстати на этом сайте есть еще полезная информация
http://www.melz-feu.ru/upload/spravochnik/FEU_1.pdf
и другая.

Паспорт выложу позже.



Маркировка сделана через трафарет ?



Весьма необычный старый импортный вакуумный конденсатор фирмы Jennings. Примечателен тем, что электровводы впаяны через вставки из уранового стекла. Предполагаю что это связано с согласованием коэффициентов расширения стекла колбы и металла вводов и подходящего промежуточного стекла кроме уранового не было. Фотки сделаны Анархистом, побывавшим у меня в гостях.



Красиво. Чем освещали стекло ?
