Интересные и необычные ЭВП

Что за штучка? Владелец говорит, что область применения, некие геофизические приборы.



Просто старые лампы.

Две Г-1625
Г-1625 - аналог Г-807 с напряжением накала в 12.6 В, при этом понижено максимально допустимое напряжение катод-подогреватель. Конструктивно восходят к 6L6 (6П3), но приспособлены к работе как генераторные лампы. Отсюда - анод выведен на верхний цоколь.

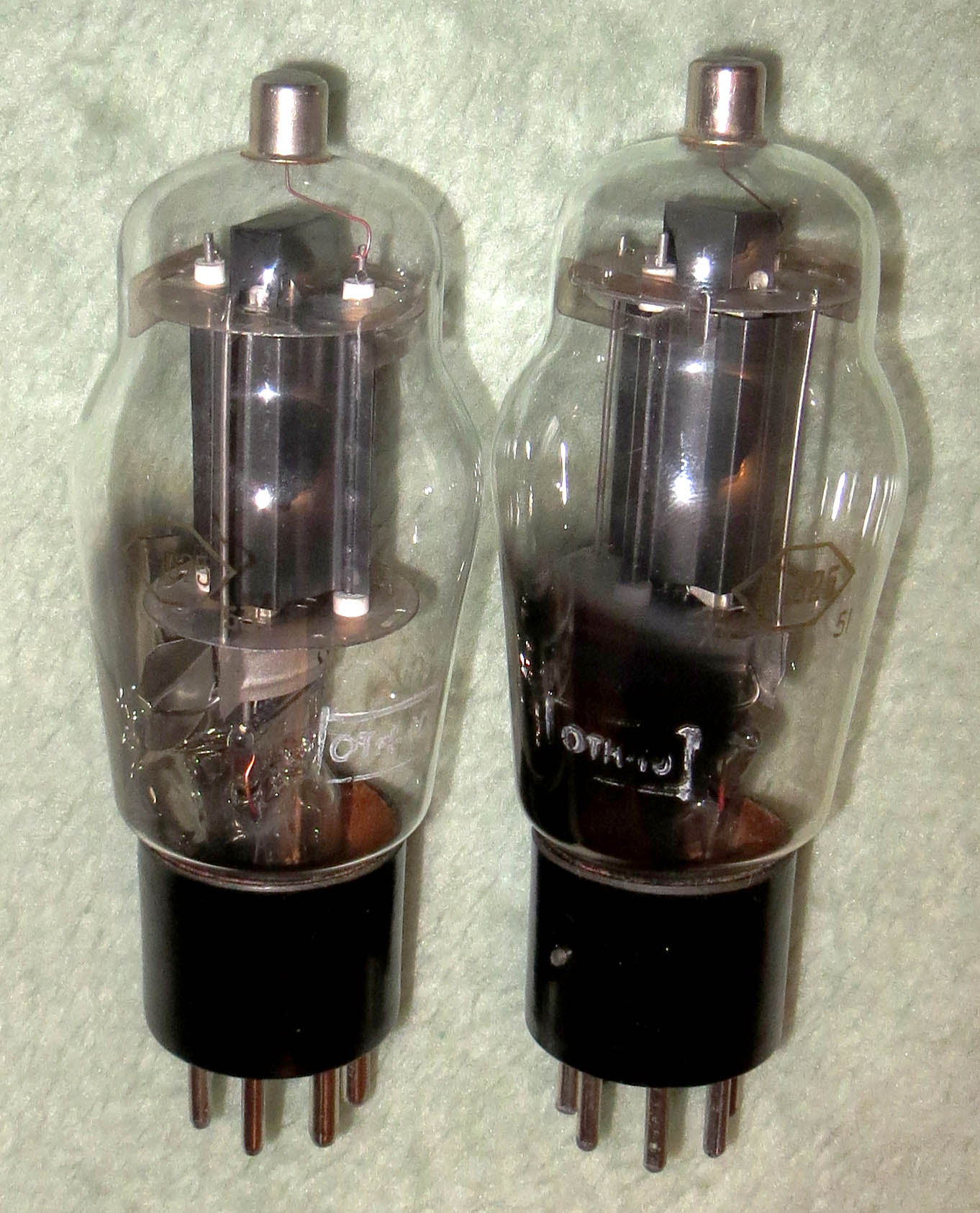

11.jpg - общий вид, слева - II-53, справа - XII-51;

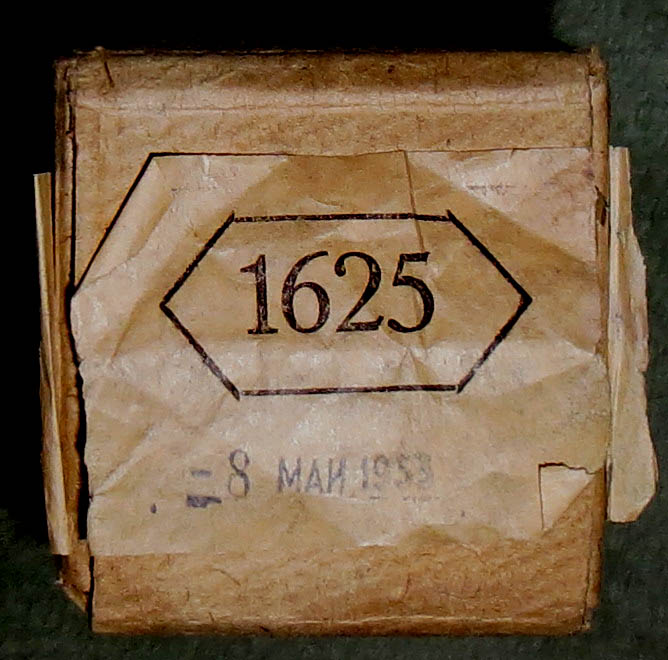

13.jpg - при этом более поздний прибор обретён в невскрытой ЗУ;

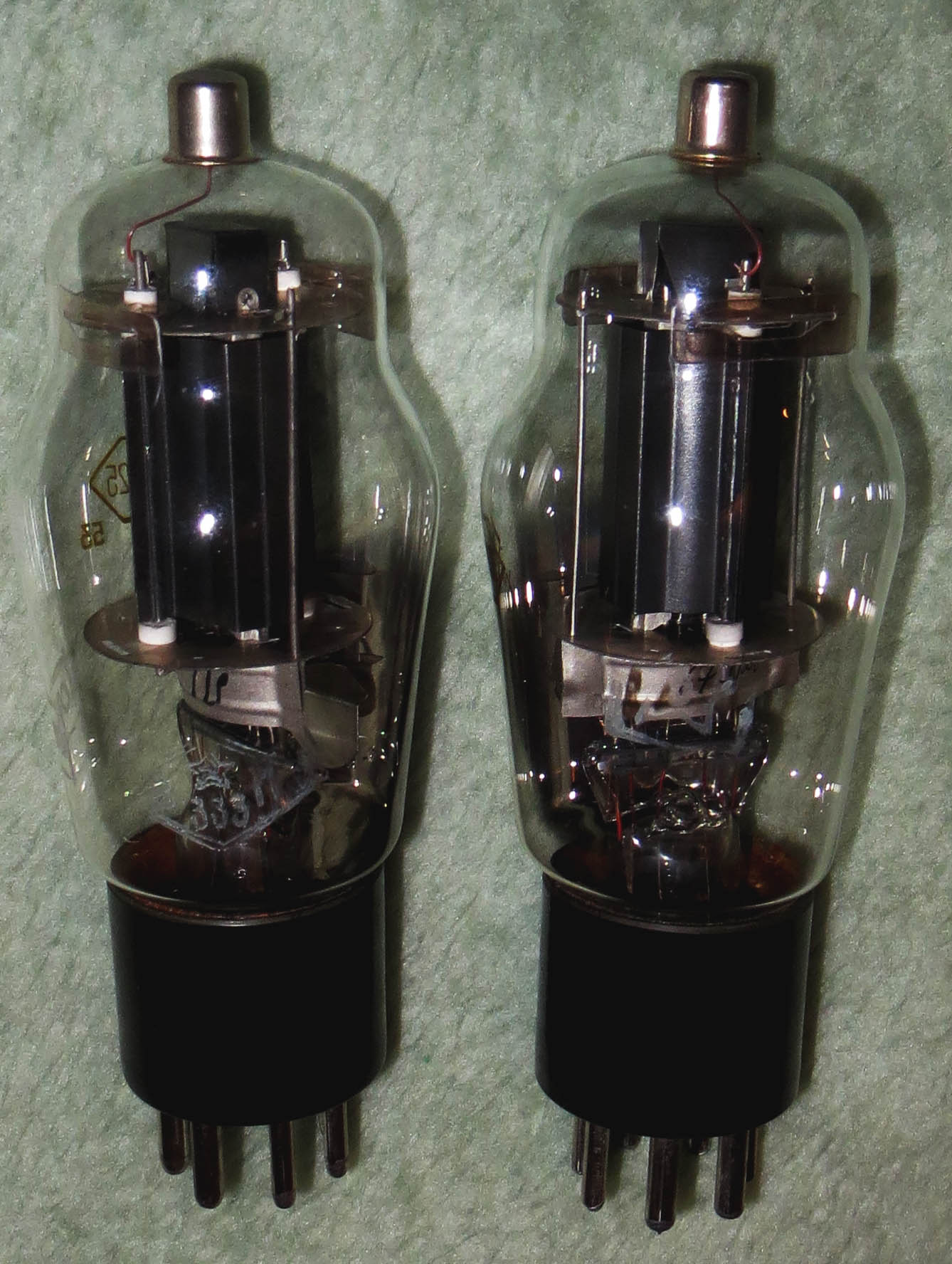

12.jpg - видны разные штампы ПЗ, что и определяется датой выпуска;

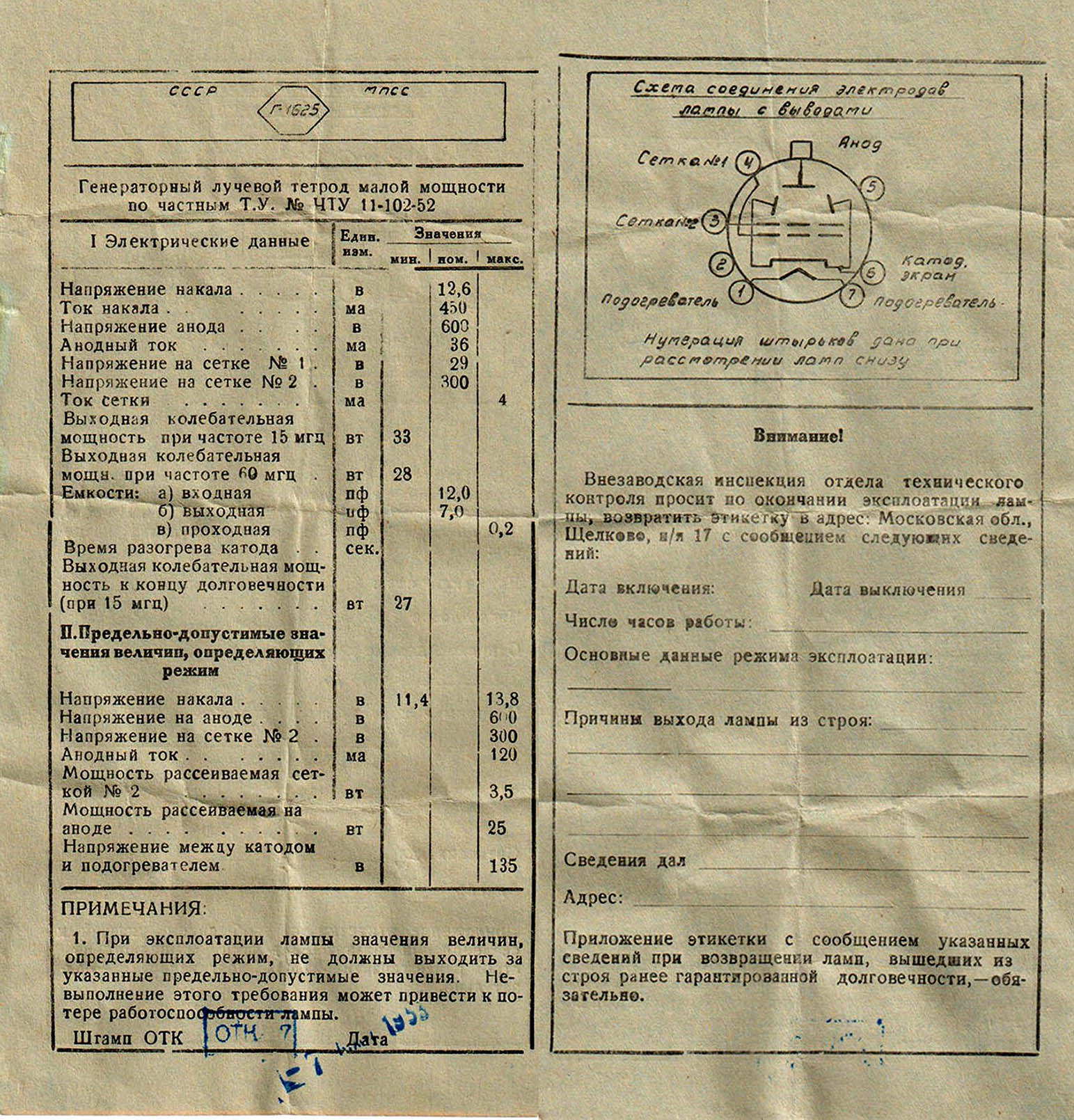

10.jpg - в упаковке был ещё и паспорт, довольно редкая вещь у приборов с такими датами выпуска.

Г-413
Выпускалось несколько типов приборов, генераторных, в трехцокольном исполнении, среди них:

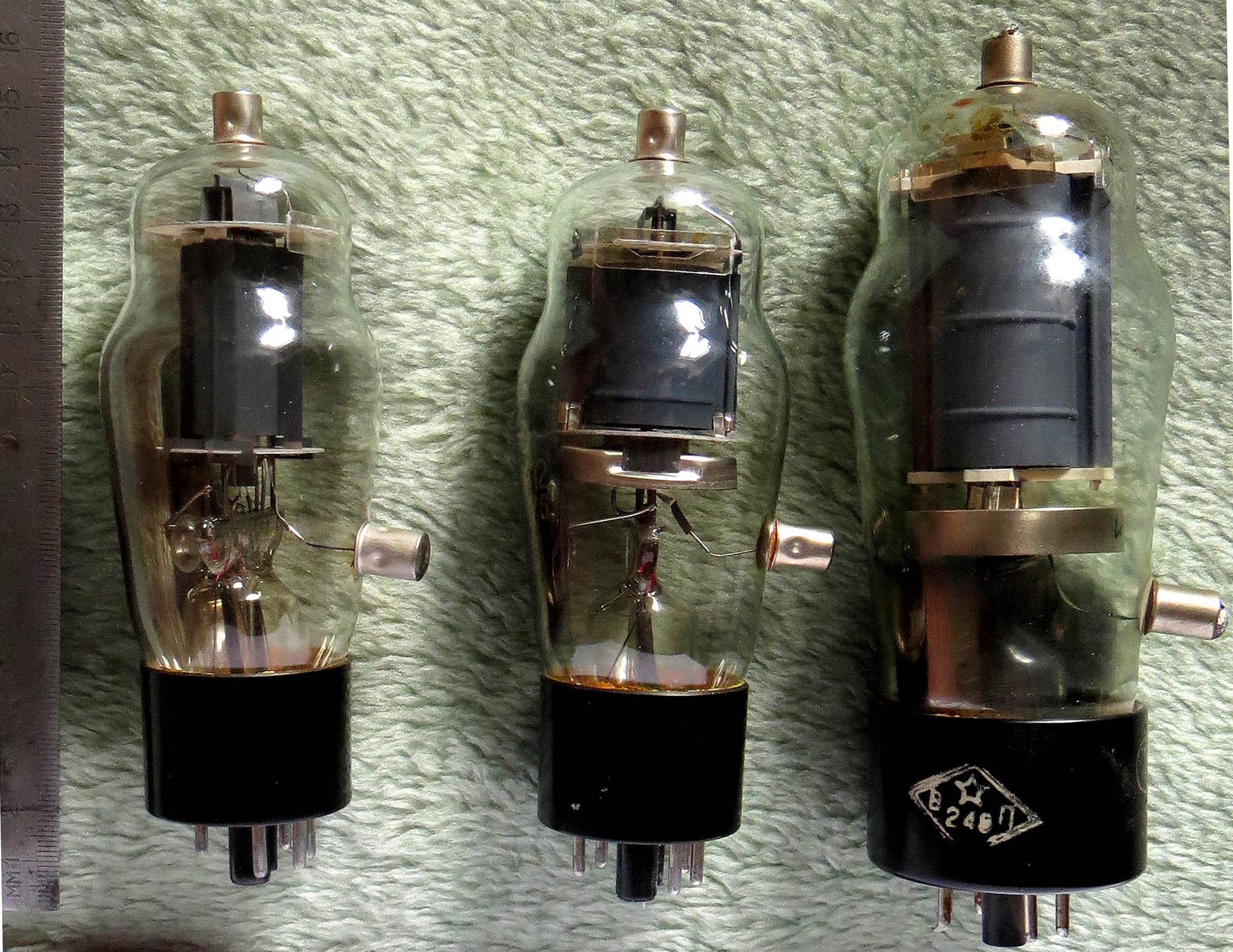

Г-41Х.JPG - слева направо Г-411, Г-412, Г-413, видно, что Г-413 заметно больше двух предыдущих. Размеры Г-411 близки к 6П3С;

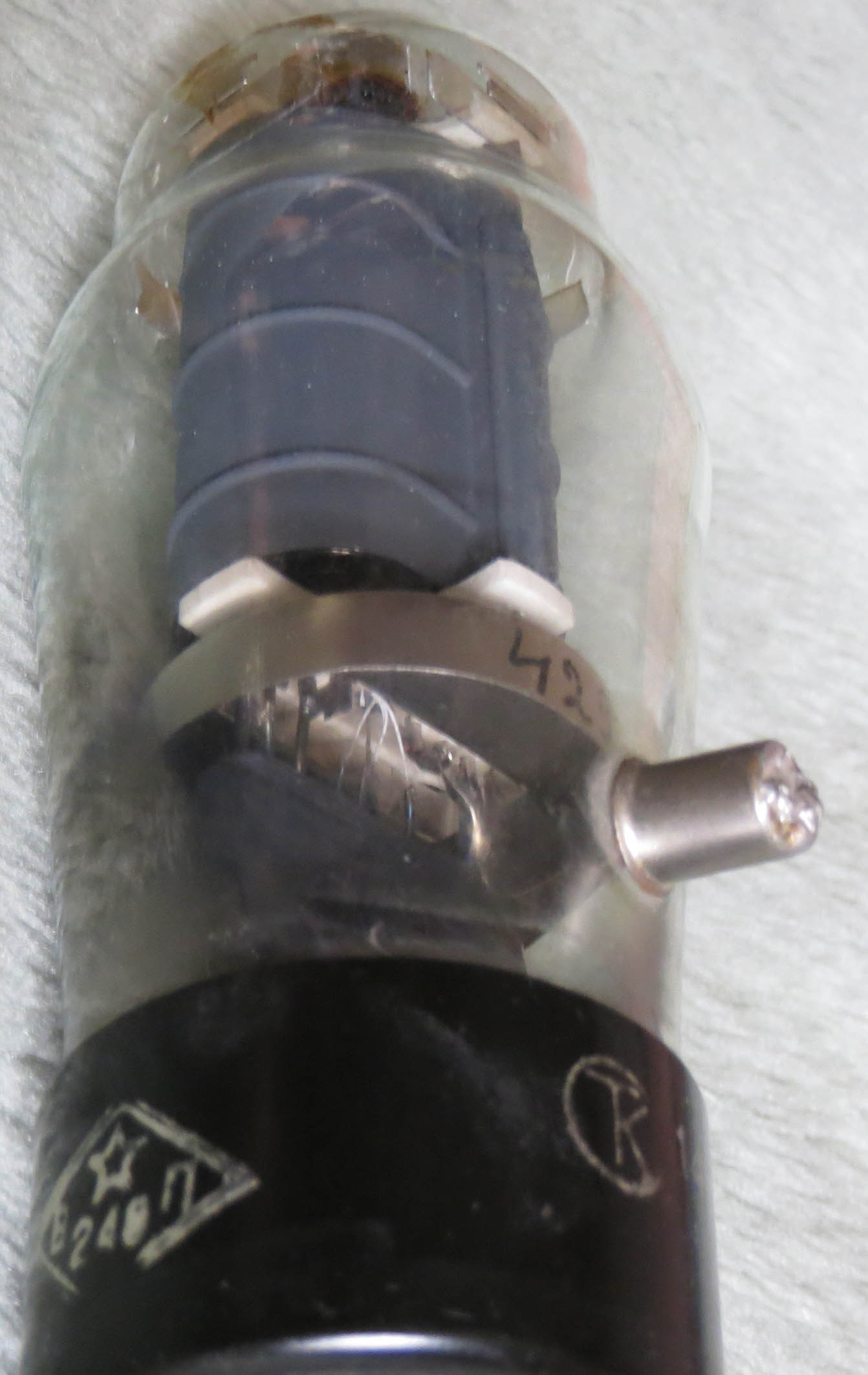

Г-413_1.JPG - виден вывод средней точки накала;

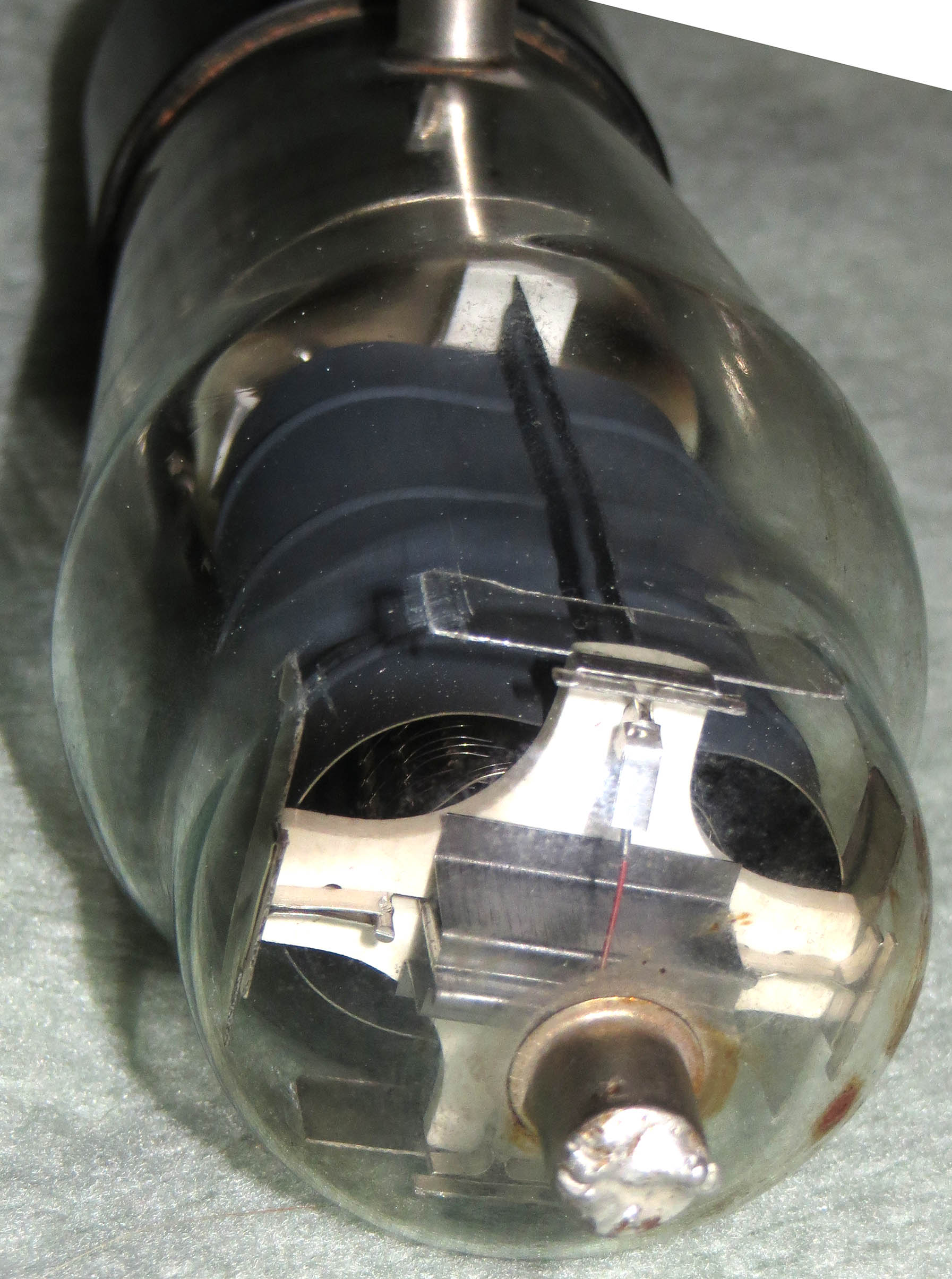

Г-413_3.JPG - видны сетки;
p0226.jpg - некоторые параметры.

Такого большого "октального" цоколя с ключом как у Г-413 нет, пожалуй, более ни у одного прибора.

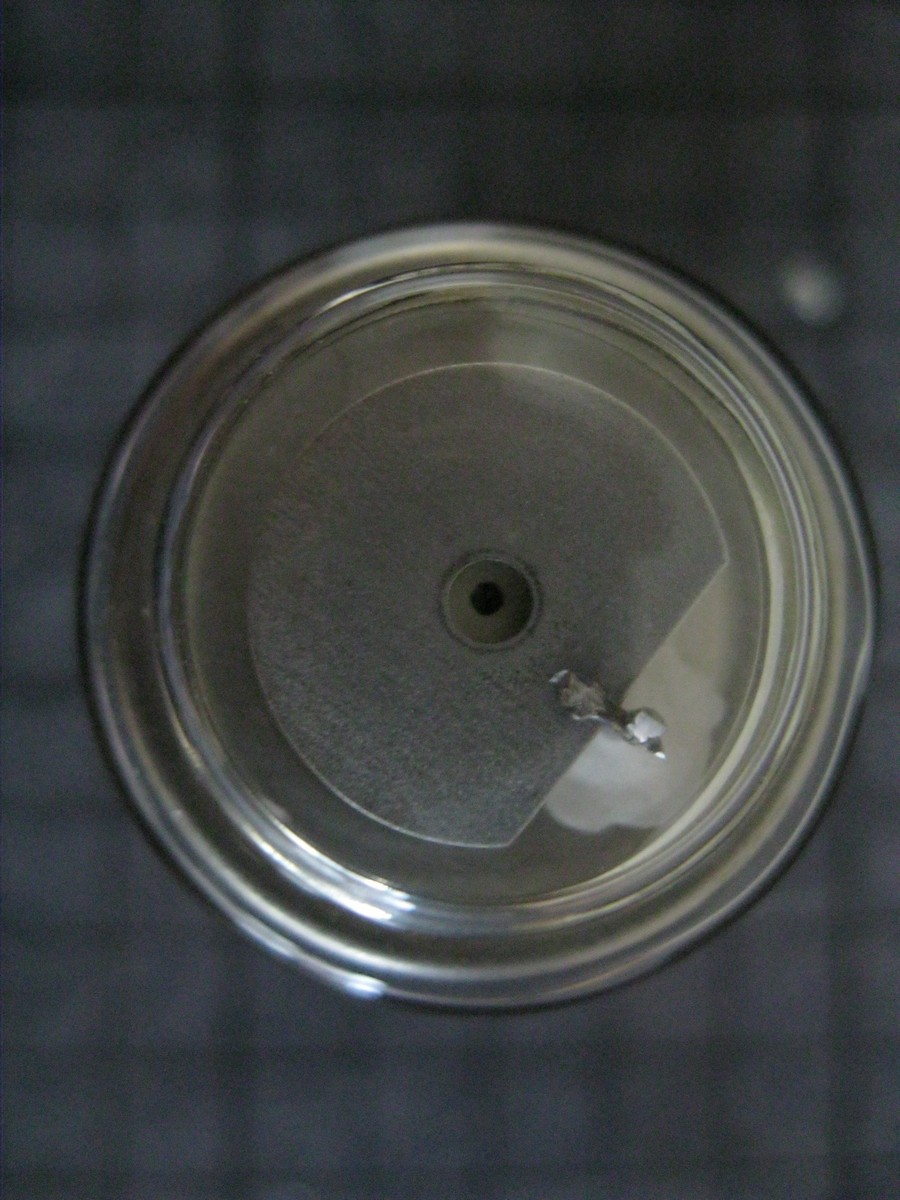

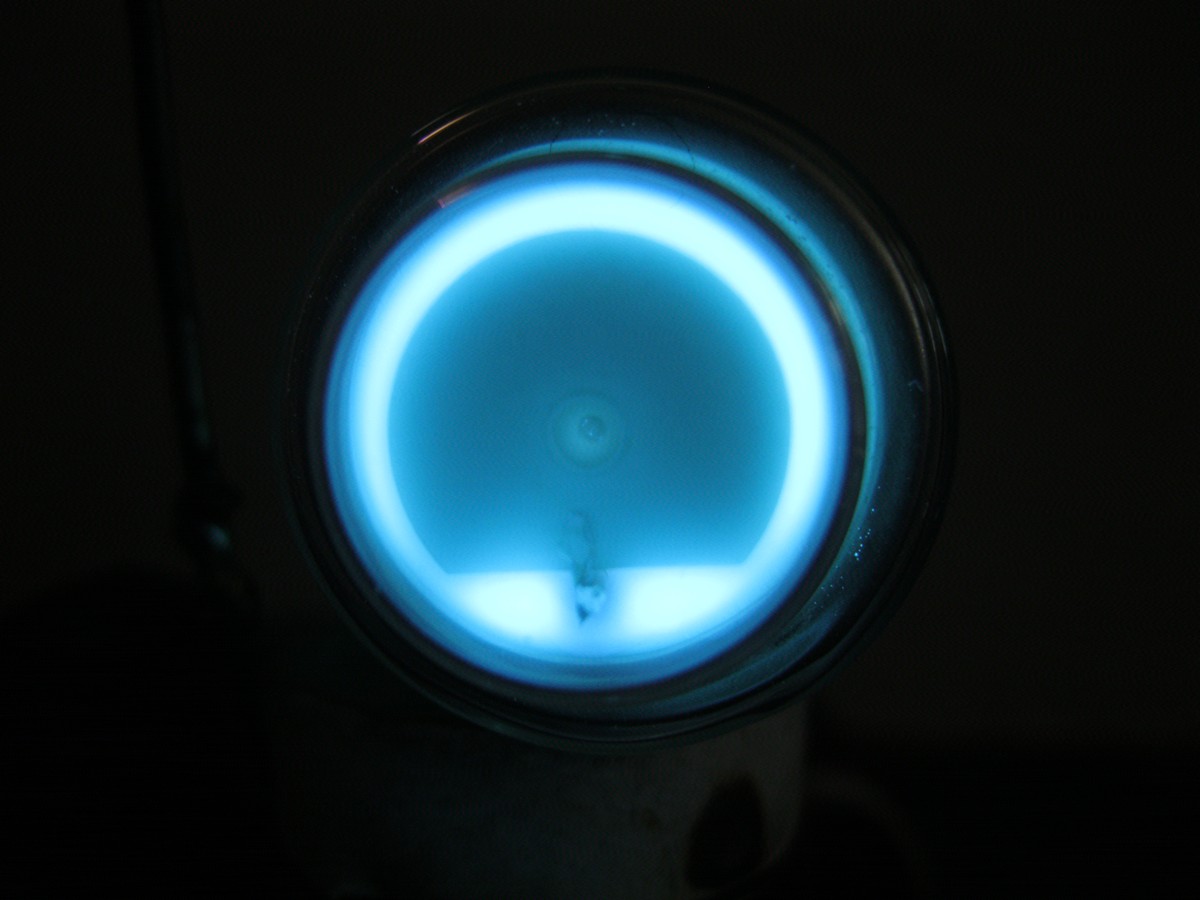

Необычайный, и, не побоюсь этого слова, загадочный электровакуумный прибор:

Дата изготовления и изготовитель неизвестны. Неизвестен тип прибора и его назначение. Судя по поведению прибора с подачей на него напряжения, а также реакции на УФ-облучение, можно назвать его «Автоэмиссионным фоточувствительным источником света». Хотя скорее всего, я все усложняю, и прибор – просто автоэмиссионный источник света, а фоточувствительность обусловлена очень низкой работой выхода у активирующего вещества.

Внутренняя конструкция прибора сложна и чрезвычайно любопытна: в нем целых 2 подвижных элемента. Назовем их «зеркало» и «диск». Оба выполнены из слюды.
Я могу ошибаться, но, как подсказывает мне опыт конструктора – последовательность сборки такова:
1. На плоское дно цилиндрического баллона наносится тонкая металлическая сетка;
2. Напыляется кольцевидный электрод анода;
3. В центре наносится круг люминофора;
4. Устанавливается кольцевидный контакт анода, который прикрывает подпружиненным «диском» люминофорный кружок. Диск удерживается в прижатом к дну состоянии поднесенным снаружи баллона мощным магнитом;
5. В стенки баллона впаиваются анодный вывод и изолятор, анодное кольцо разваривается на них;
6. Магнит убирают, диск прижимается к стенке баллона.
7. Устанавливается катодная сборка, в которой подпружиненное «зеркало» накрывает собой круг люминофора. В нужном положении оно удерживается своеобразным шепталом.
8. Производятся окончательная сборка, разварка, откачка и запайка баллона;
9. На расположенный в катодном стакане подогреватель подается напряжение, в результате чего по стенкам катодного цилиндра и, частично по внутренней поверхности баллона распыляется активирующий слой.
10. К стенке баллона подносится мощный магнит, который страгивает шептало.
11. Освободившееся «зеркало» встает в свое рабочее положение.
Судя по всему, «диск» и «зеркало» защищают люминофор от повреждения при операциях разварки и запайки. «Зеркало», дополнительно, защищает люминофор от распыления активирующего вещества.

Вообще, похожие технологии применялись при изготовлении первых ЭОПов, т.н. «стаканов Холста» ‑ лично я видел на одном из таких приборов и люминофор на сеточке, и распыление активирующего вещества по стенкам баллона, с тенями от элементов конструкции, и даже очень похожее шептало. Прекрасные фотографии одного из таких приборов несколько ранее демонстрировал коллега Омегатрон.
Очень возможно, что этот загадочный прибор и есть специфический либо научно-исследовательский ЭОП. В отличие от традиционных ЭОПов, этот работает не на просвет. В качестве фотокатода выступает то самое "зеркало".

Чуть было не забыл указать размеры прибора. Итак, диаметры 70/35,5/6,3мм (барабан/экран/анодный колпачок), толщина барабана 47мм, общая длина 166мм. Диаметры основания 25,2/32мм (горловина/цоколь).

Благодарю уважаемого SilverRay за столь щедрый дар. Очень надеюсь, что он радуется моим декатронам также, как я радуюсь этим экспонатом.

ЗЫ. Фотографии данного прибора в «рабочем» состоянии можно посмотреть на флайбэке.



у меня пополнение ионных приборов

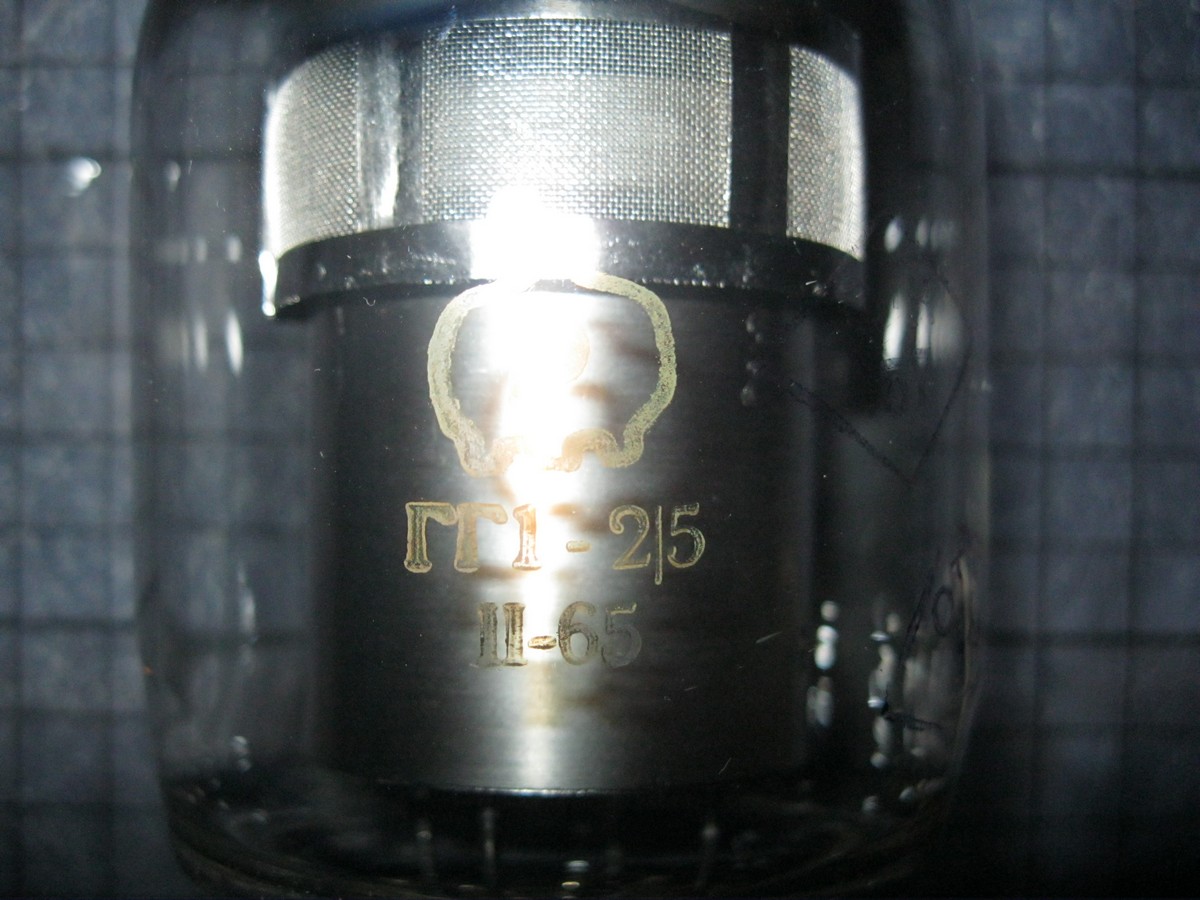

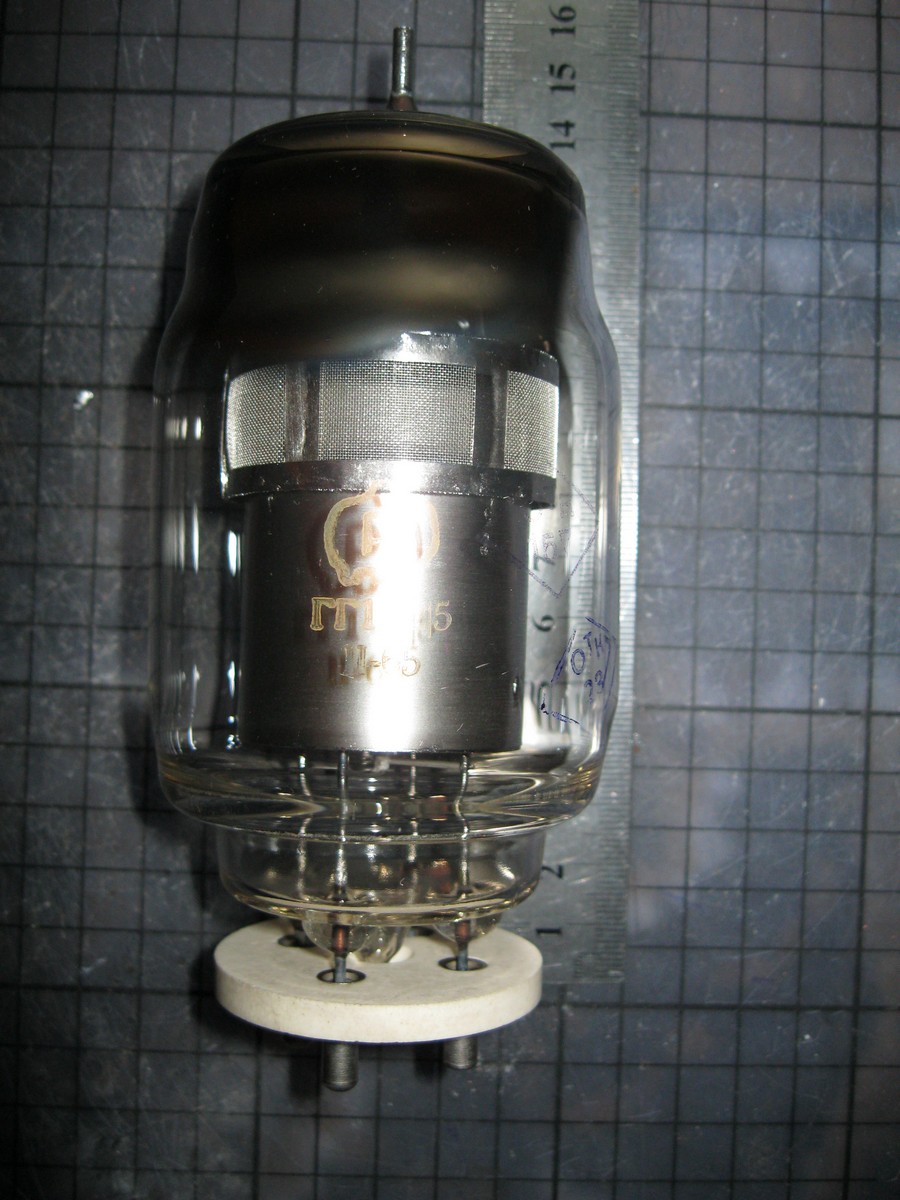

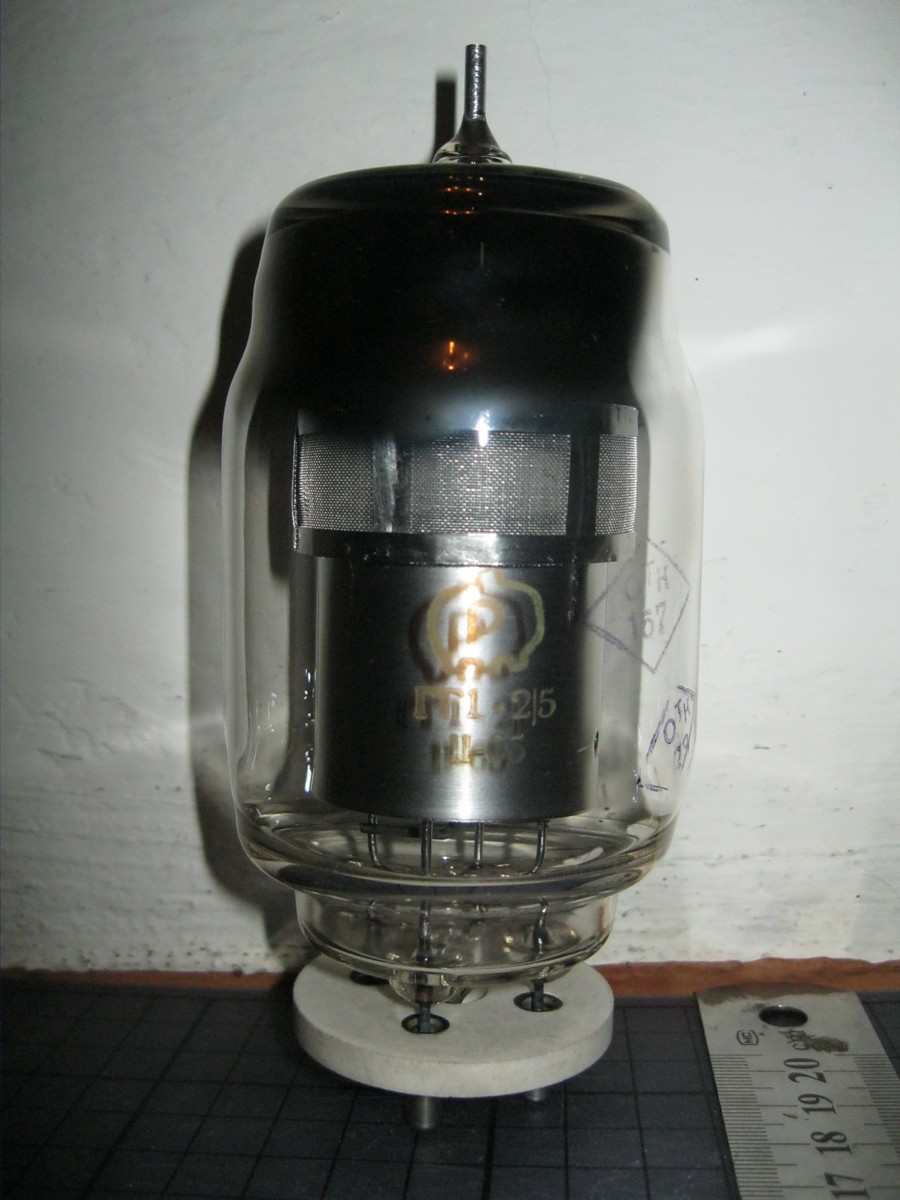

первый это ГГ1-2/5,вся информация о нём есть на сайте нашего коллеги Клапауция
приведу ссылку с его ресурса: http://www.155la3.ru/gg1_2_5.htm

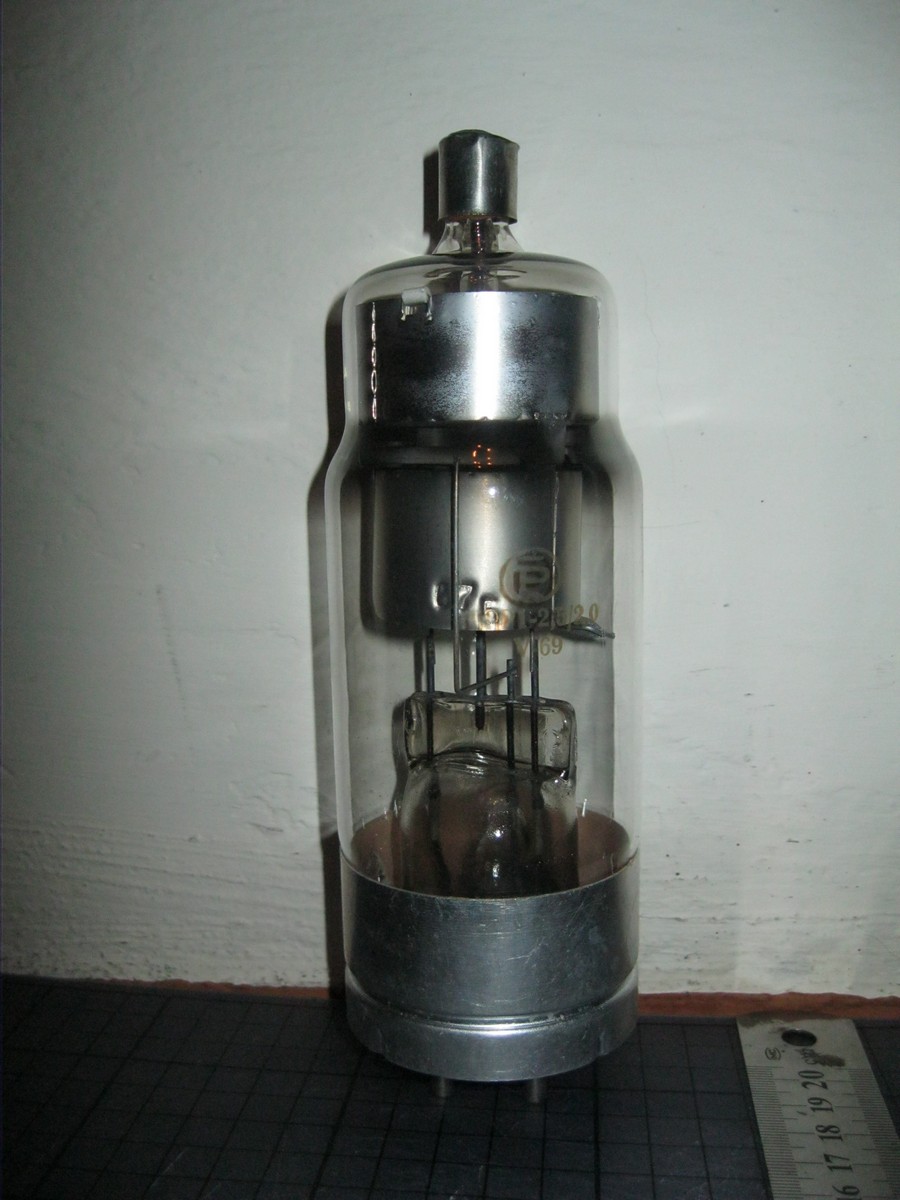

И еще одна редкость тиратрон ТГР1-2,5/2 интересен тем что у него комбинированное наполнение газов! а именно Аргон и Ртуть дополнительная информация на сайте у Клапауция http://www.155la3.ru/tgr1_25_2.htm
и несколько фото прибора:

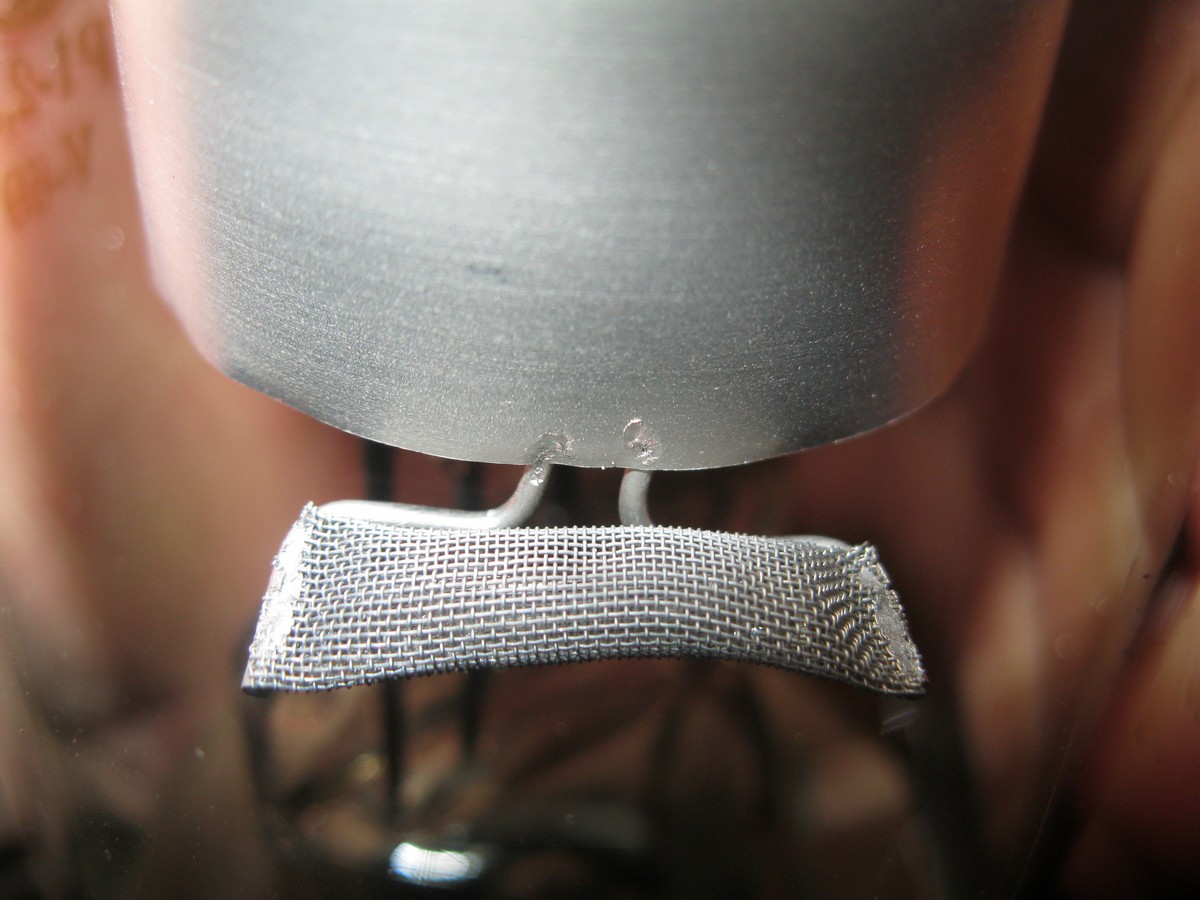

Особенно хорош ГГ1-2/5: катодный узел матированный, так на приборах первых серий. Позднее станет полированным.
Ионные включать хорошо. Получать:

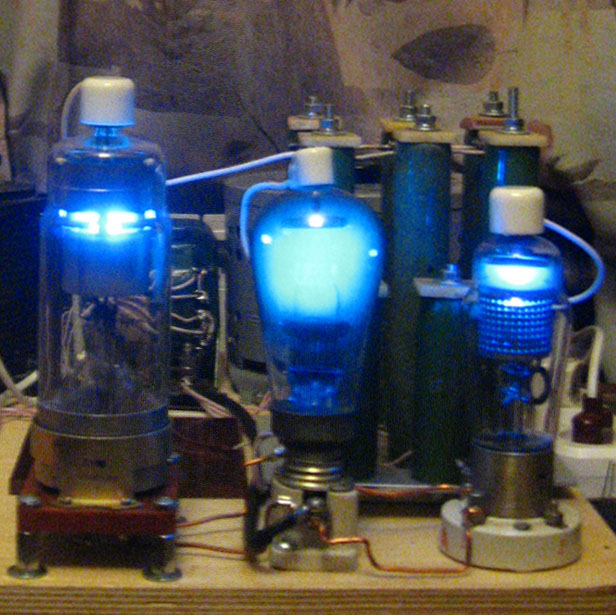

http://www.155la3.ru/images/tgr1_25_2_7.jpg
http://www.155la3.ru/images/gg1_2_5_9.jpg
И ещё много там.

Немецкая 6SN7, получаемая сначала в счёт репараций, а затем просто поставляемая в СССР. Поскольку обозначение 6Н8С менялось от 6Н8М (даже было и 6Н-8М), немцы нанесли оба...



Завод VEB Werk fьr Fernmeldewesen, в Берлине (HF в маркировке затем поменяли на WF). Начал работать с 1948 года, если не ошибаюсь. Я сомневаюсь, что лампа имеет отношение к репарациям. ИМХО, в Германии освоили производство ламп американских типов по нашим потребностям, наши заводы не справлялись.



А не коммутатор ли это для питания источников нейтронов типа такого: http://www.ehp-atom.ru/produkciya/g...koritelnaya-neitronnaya-trubka-zh83-r919-int/ для аппаратуры нейтронного каротажа? На вид даже как-то по "стилю" исполнения определенное сходство имеет с изделиями этого предприятия.

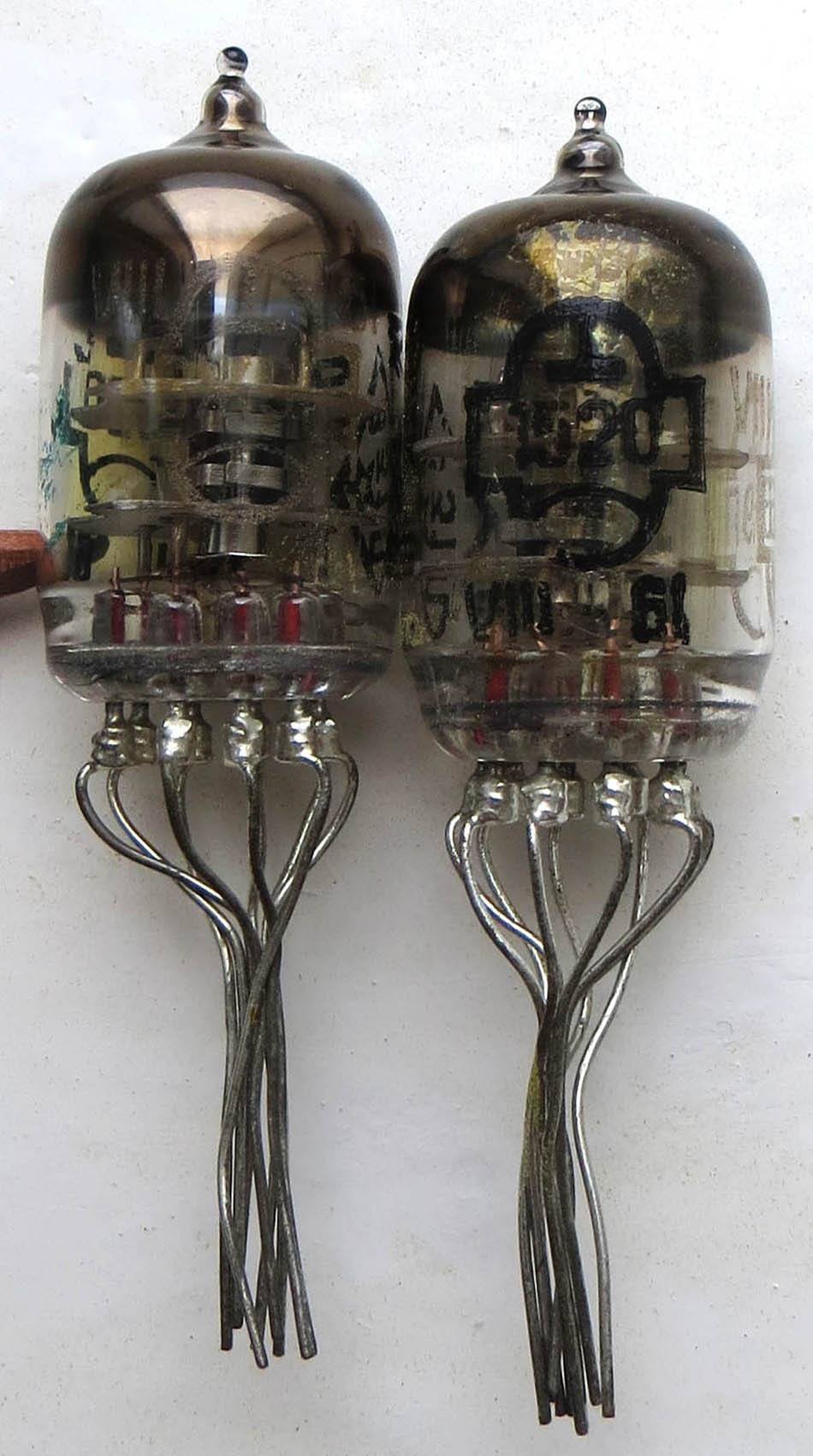

6Ж9П
которые 1520



Offtopic:

Это просто излияния после долгого воздержания. Надо же напомнить о себе и своей "калекции".
Хотелось бы верить, что фотки уже свои, а не найденные в интернете у друзей.



Да начнётся ср...

Гибкие выводы чья самодеятельность ? Производителя ламп ?



Полагаю, нет. Не самодеятельность.
В таблице, некогда показаной ув. alex_lv, написано так:
1520 - 6Ж9П (с гибкими выводами под пайку)



Сегодня я буду краток, и предоставлю фотографиям говорить за меня.

…Видиконы – передающие ЭЛТ с резистивной мишенью, очень однообразны внешне. В тоже время, конструкция прожектора от видикона к видикону может отличаться разительно.
Вследствие большой номенклатуры собирать их все подряд даже выпускавшиеся отечественной промышленностью очень тяжело (а зачастую и неинтересно). Про зарубежье и говорить нечего. Поэтому, за очень редким исключением, я не ищу их целенаправленно. Но при случае охотно хапаю их.
Информации по большинству из этих приборов нет. Если по нашим можно хоть дату выпуска прочесть, на буржуйских и ее нет. Большинство из них применялось в различных поделках оборонного либо специального назначения.

Начнем с «арии варяжского гостя». Интересно заметить, что вследствие патентования названия "Видикон"другие фирмы изгалялись с ним как хотели.
Видикон XQ1274:

Изготовлен нидерландской фирмой «Филипс». На баллоне красуется «Ньюикон» (Newicon).

Видикон XO1310 (возможно, XQ1310):

Изготовлен фирмой Keimahn, никаких следов которой в интернете мне найти не удалось.

Видикон №7272:
Этот видикон вообще обидели. Вместо нормального названия – просто номер модели. Зато какое гордое название напечатано на баллоне! «Резистрон» (Resistron). Название фирмы-изготовителя тоже впечатляет. Физикалиш-техниш Вёркштаттен (Physikalisch-technische Werkstätten), Германия. Почти «квадратиш, практиш, гут (с)».


Перейдем к отечественной продукции:
Видикон ЛИ-425-1:
Изготовлен нальчикским заводом в феврале неизвестного года. К сожалению, натекший и с жирной трещиной в баллоне. Жертва Почты России. Применялся в бортовых камерах КР-71, КР-75, КР-911, В-51-2, В-51-3.

Видикон ЛИ-475:
Изготовлен нальчикским заводом в декабре 1987 года.

Видикон ЛИ-468-1:
Изготовлен нальчикским заводом в апреле 1990 года.

Ну и на закуску жемчужины, за которыми я долго гонялся.
Видикон ЛИ-471-3:

Изготовлен фрязинским заводом «Платан» в июне 1987 года. Интересен тем, что отклонение луча в нем электростатическое. Вследствие этого, на стенки баллона внутри нанесены очень красивые змеевидные обкладки.

Видикон ЛИ-471-4:

Изготовлен фрязинским заводом «Платан» в апреле 1987 года. Конструкция аналогична предыдущему.

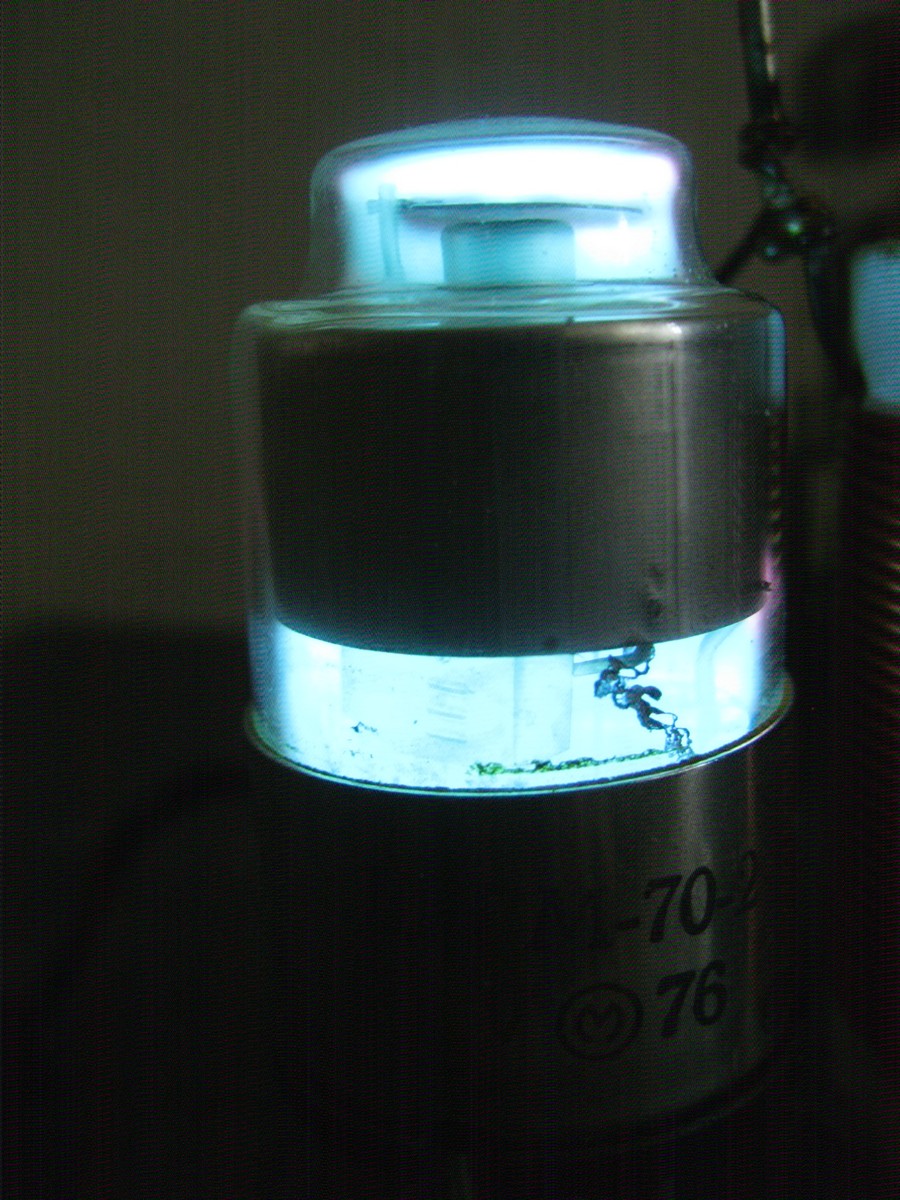

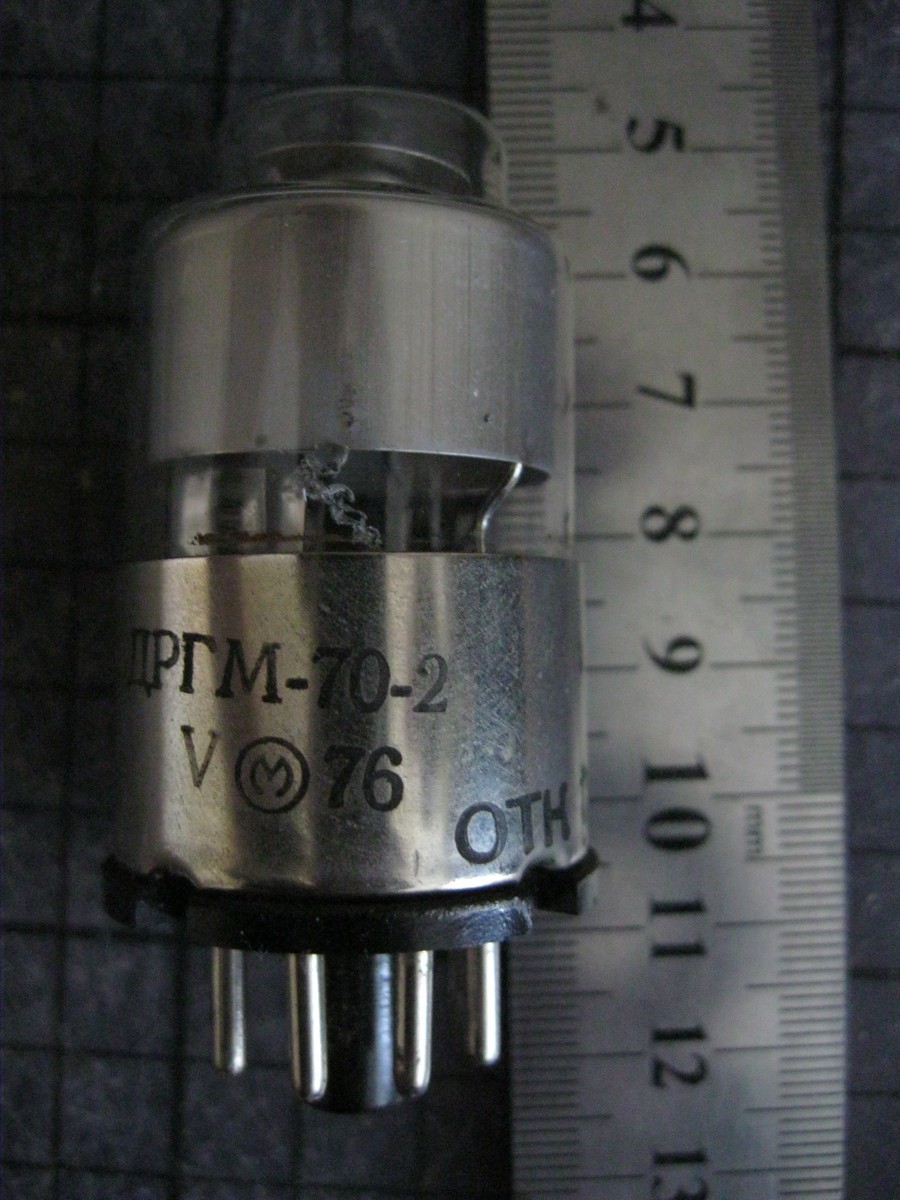

Попалась мне сегодня интересная лампочка ДРГМ 70-2
Дуговая модуляторная лампа для оптических линий связи ДРГМ-70-2 с гелий-ртутным наполнением. раньше применялась в место ИК-светодиодов в качестве модулятора сигнала.
ну и фото:










Ну и паспорт
