Интересные и необычные ЭВП

Тема в разделе 'Электронно-вакуумные приборы', создана пользователем suslox, 12 окт 2009.

  1. suslox

    suslox Пушистикс Staff Member

    что интересно - помимо рамки, которая наблюдается на фото по ссылке, у той лн7 еще внутри сделана зеркальная металлизация и второй очень злостный штенгель (?). может это связано с тем, что показанная по ссылке трубка старше (может это первые партии?) и сделана на Светлане?

    к показанным выше фото я добавлю родной паспорт на ЛН7:
    [​IMG]

    [​IMG]

    понравилось название прибора в паспорте: прибор накопительный :)

    ASPARTAME, 1Ж24Б и Упырь Болотный нравится это.
  2. Упырь Болотный

    Упырь Болотный Пользователь

    Не, ну по ссылке приведены 2 трубы. Одна Светлановская, вторая неизвестного производителя. Штенгели весьма злобные у обеих труб, а вот напыление серебра только у одной, самой ранней и таки да, Светлановской. Судя по всему, наносить прозрачное проводящее покрытие (а оно, помимо прозрачности - существенно дешевле серебра) научились как раз в начале-середине 70-х, и трубка 79-го года закономерно имеет прозрачный баллон.
    Были еще варианты ЛН7, где на прозрачном баллоне присутствует дорожка по типу серебряной пасты, от вывода коллектора рядом со штенгелем до самого прожектора.

    PS. И да, спасибо за фоты паспорта. Я, как всегда, ленюсь его сканировать.

    Last edited: 21 окт 2014
  3. AlexDark

    AlexDark Пользователь

    У меня есть ЛН-7 с 2-мя штенгелями, но без напыления.

  4. 1Ж24Б

    1Ж24Б Пользователь

    И шо там злобного в штенгеле ? Меня вот огорчает полное отсутствие отклоняющей системы-катушек.

    И вернусь к странным "пушкам в колбах". Характерные колбы от 6П36С/6П42С/6П45С это вроде детище "Светлана" и Ульяновского радиолампового. А вот ЭЛТ они не делали (пальчиковые, локтальные, октальные, металлические, генераторные радиолампы да, как и клистроны с частью СВЧ изделиями - второе относится к объединению "Светлана"), значит колбы с ножками были взяты у них для... э... каких-то работ. Главное, что у ножек выводы уже укорочены под конкретные изделия - толстая проволока не подрезается при монтажных операциях, а вводится нужной длинны в ходе варки самих ножек. Специальные станки для раскатки проволоки...

    Last edited: 21 окт 2014
  5. Entladung

    Entladung Активный пользователь

    12П4С (12A6/12A6GT)
    Продолжение.
    Здесь:
    http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-178#post-102719
    http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-178#post-102721
    я уже выкладывал 12П4С. Теперь прототипы.

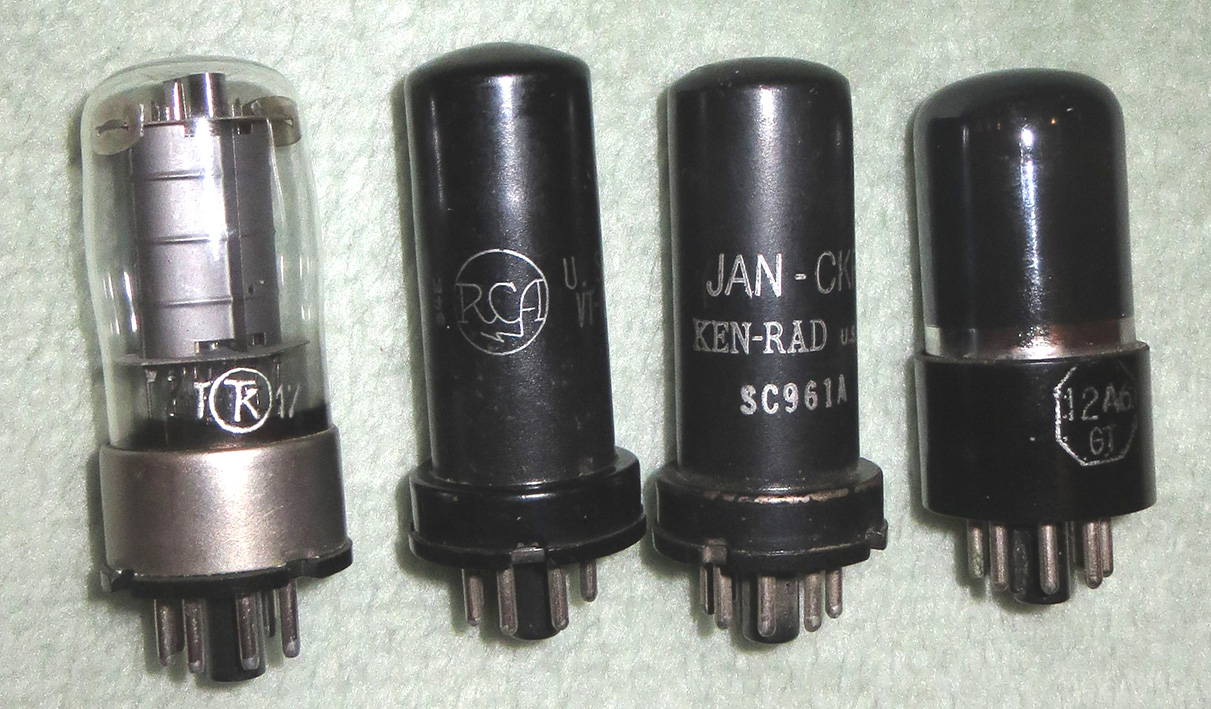

    1.JPG - разные фирмы;
    2.JPG - прототип в стеклянном баллоне;

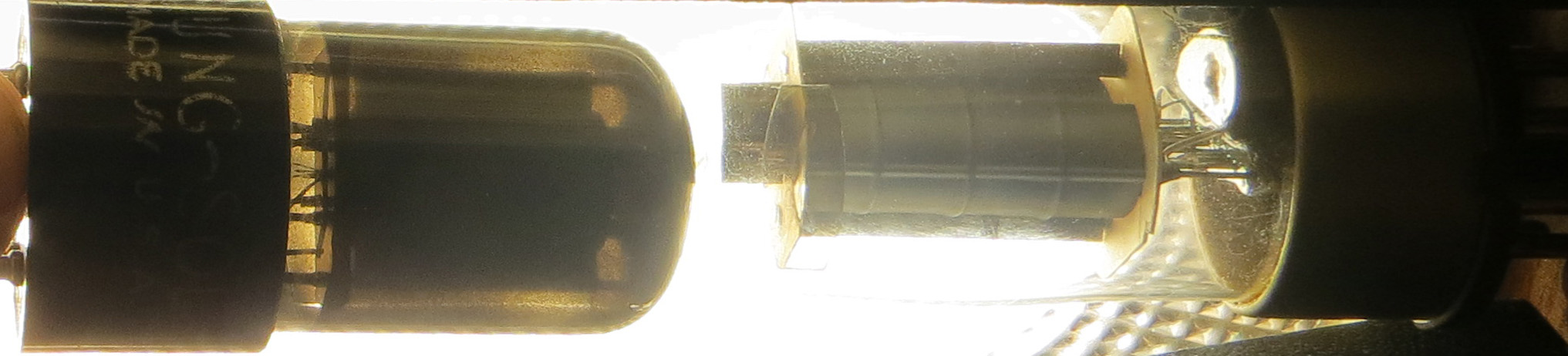

    3.JPG - видно, что размер анода 12П4С заметно больше, чем 12A6GT при одинаковой максимально допустимой мощности на аноде: 12A6GT.pdf


    Вложения:

    • A.JPG
      Размер файла:
      379,3 КБ
      Просмотров:
      685
    • B.JPG
      Размер файла:
      296,2 КБ
      Просмотров:
      762
    • C.JPG
      Размер файла:
      195,3 КБ
      Просмотров:
      772
    • 12A6GT.pdf
      Размер файла:
      55,4 КБ
      Просмотров:
      235
    mutabor, Анархист, 1Ж24Б и ещё 1-му нравится это.
  6. suslox

    suslox Пушистикс Staff Member

    кое-что на тему ламп с цифровым обозначением:
    1517 и ее обычный вариант В1-0.02/20. год выпуска и производитель одинаковы.

    [​IMG]

    у ламп отличается конструкция анодного вывода и подвод к нему от анода внутри лампы:

    [​IMG]

    mutabor, klapaucy, Entladung и ещё 1-му нравится это.
  7. Entladung

    Entladung Активный пользователь

    На этой, 1517, опричь штампа ОТК других штампов нет ли?

  8. suslox

    suslox Пушистикс Staff Member

    кажись нету...

  9. suslox

    suslox Пушистикс Staff Member

  10. suslox

    suslox Пушистикс Staff Member

    еще одна лампочка с цифровым обозначением: 1536 1957год.

    [​IMG]

    судя по начинке - двойной диод.

    mutabor и ASPARTAME нравится это.
  11. alex_lv

    alex_lv Пользователь

    6Х2П, однако;)

  12. Entladung

    Entladung Активный пользователь

    Ртутный газотрон ГР1-0.3/8.5
    Здесь уже был показан последний, кажется, ртутный газотрон, разработанный и выпускавшийся в СССР:
    http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-185#post-104779
    http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-194#post-107244
    Оба эти прибора изготовлены в Ровно на Газотроне.

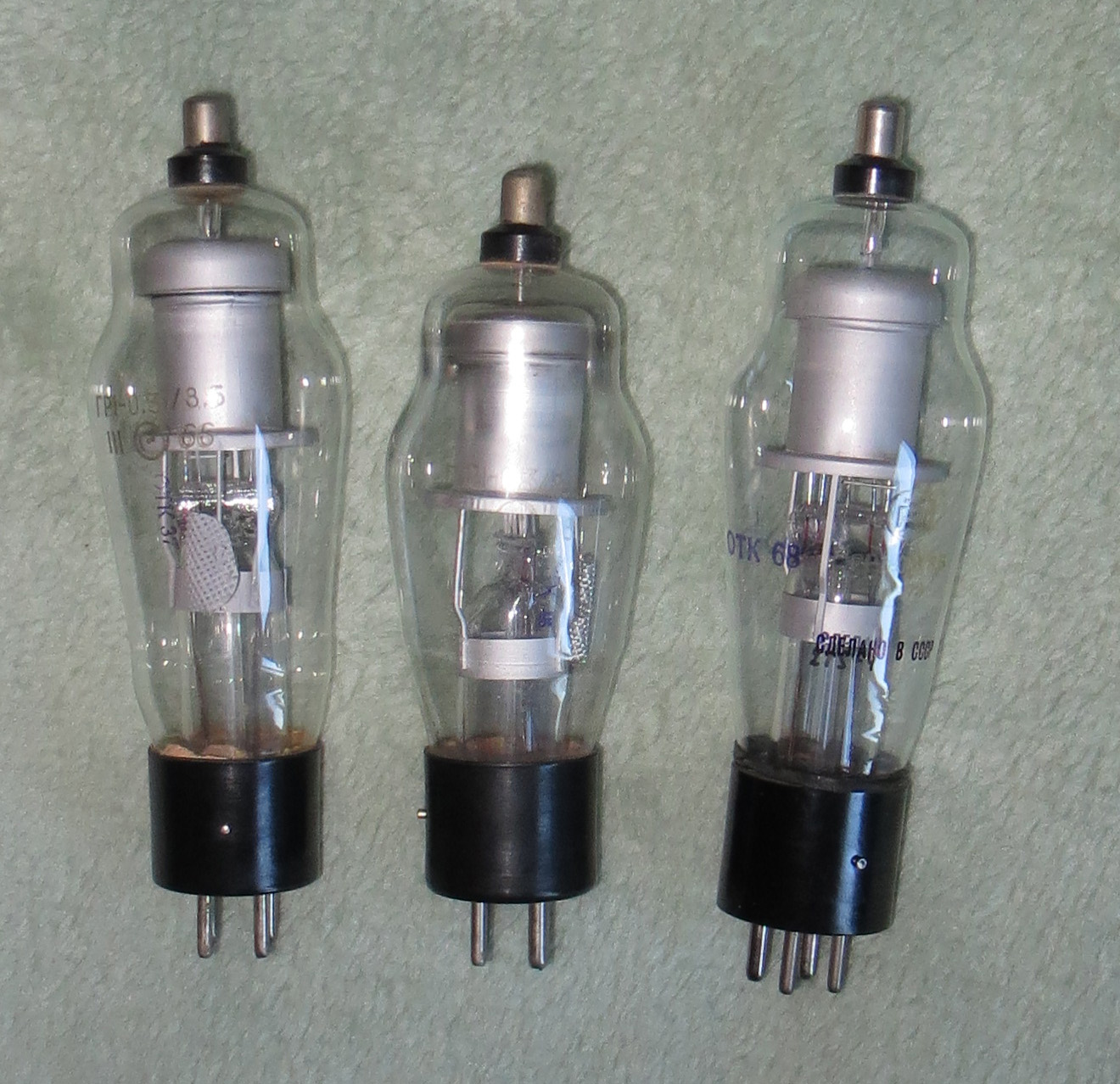

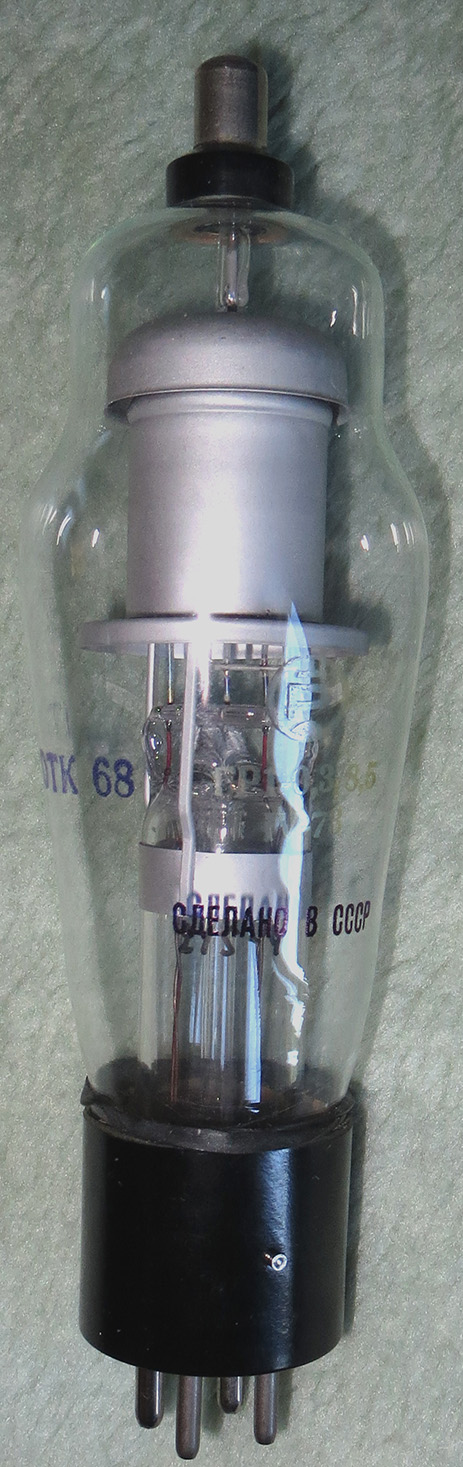

    Благодаря silverray стал обладателем ещё одного ГР1-0.3/8.5, сделанного на РЗЭП в Рязани. Да к тому же этот газотрон в экспортном исполнении.

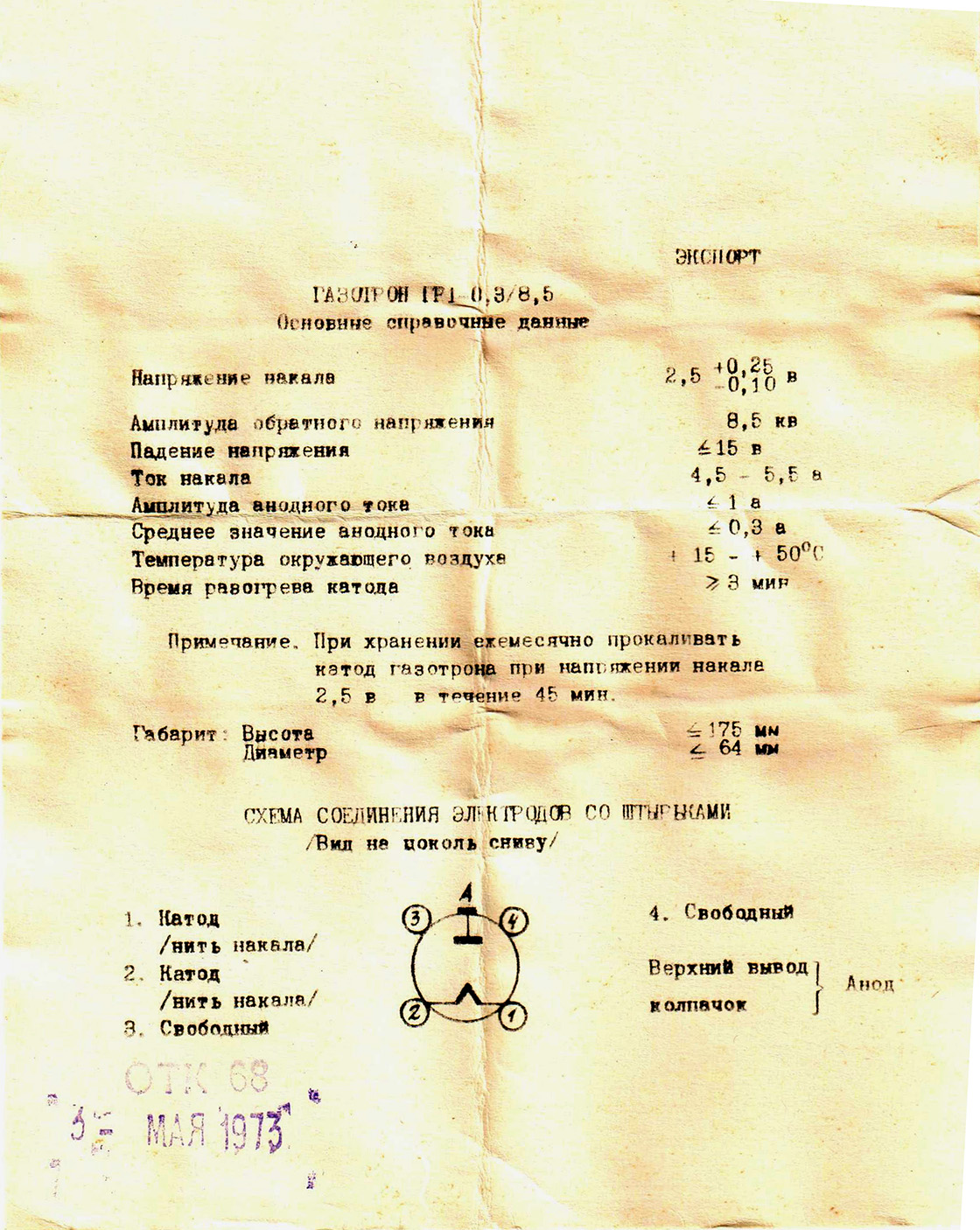

    Есть и паспорт к нему.

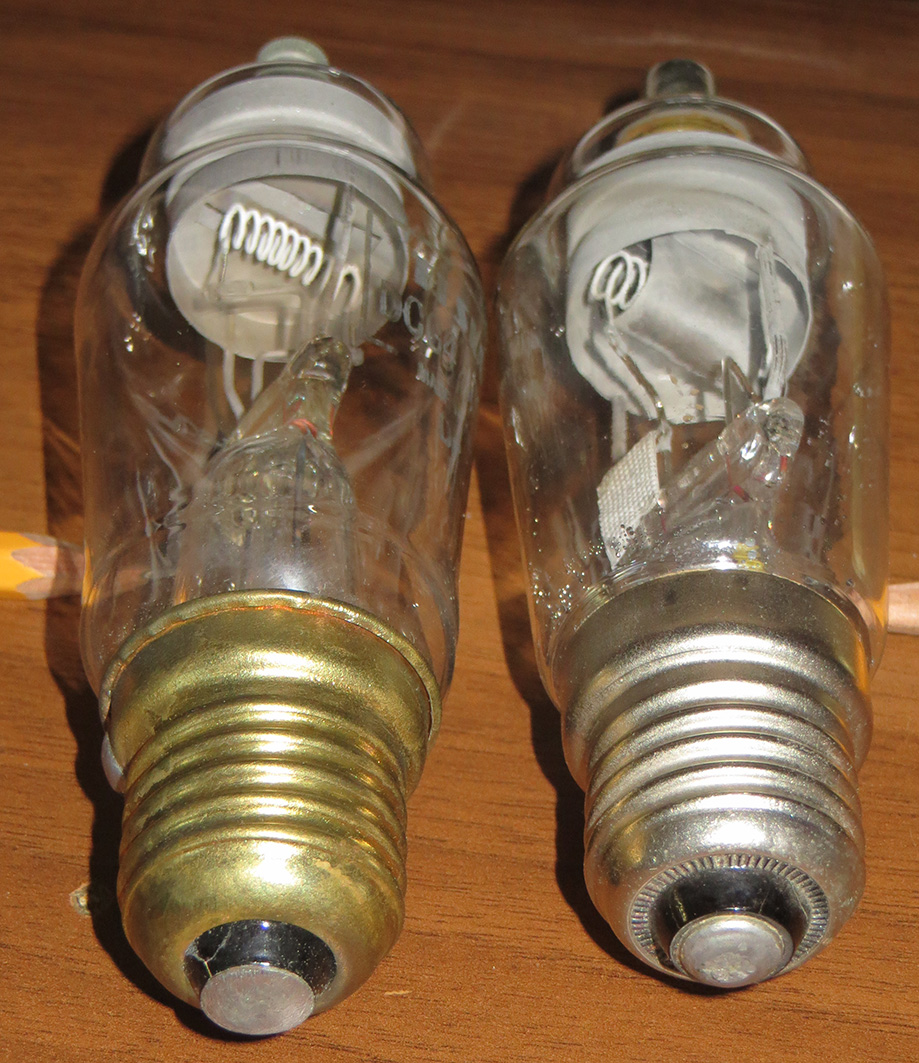

    Ртутный газотрон 4Q025 (VATEG), мадьярский. Представляет собой европейский аналог известных американских 866A. На снимке (справа) рядом с чешским DCG4/1000 (TESLA). Видны все особенности европейских приборов. И прибор в работе. Получен от suslox.

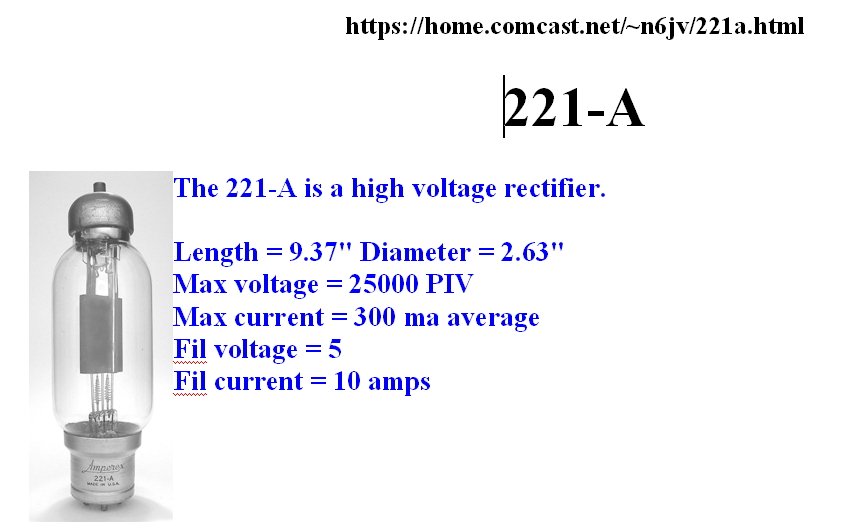

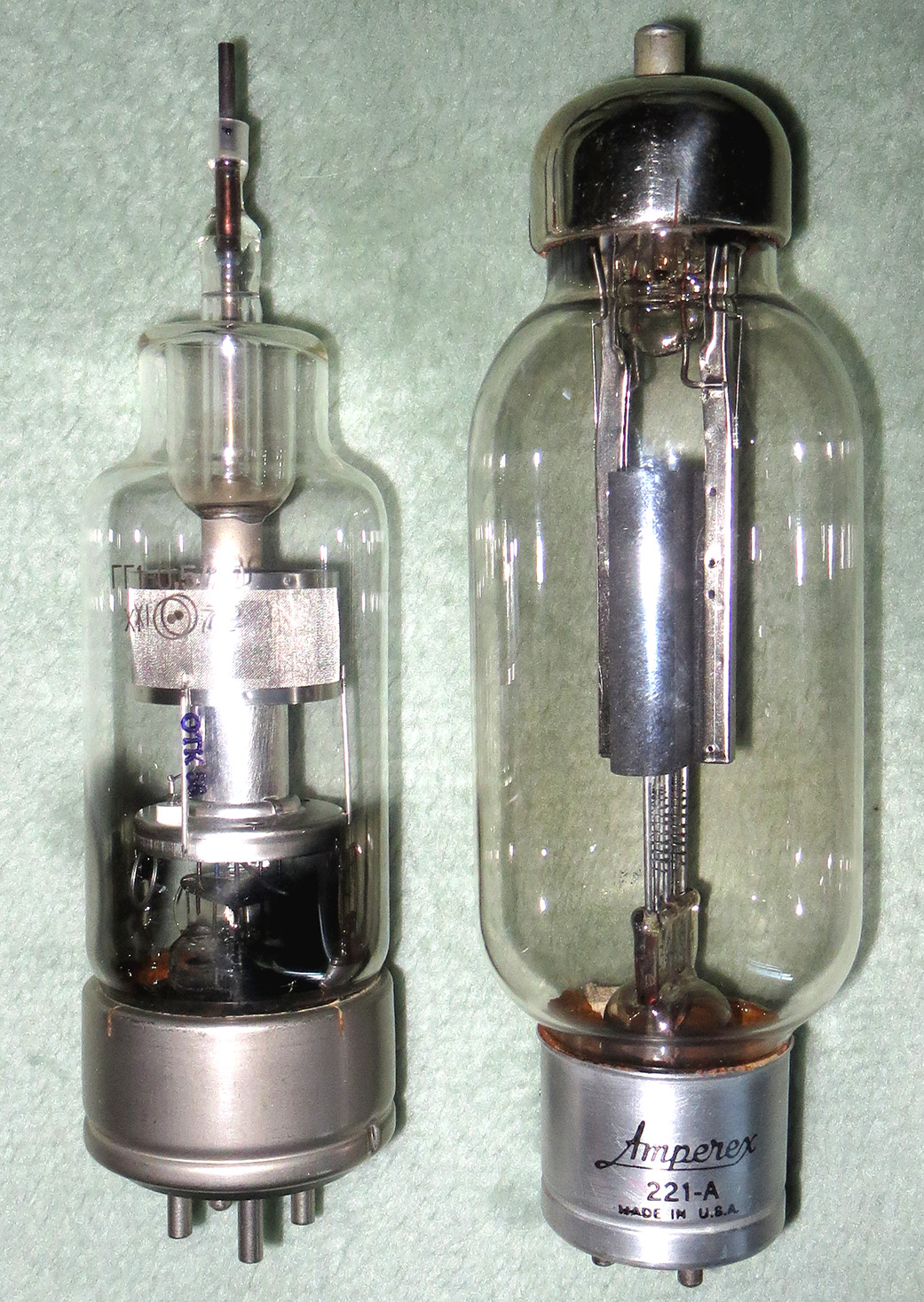

    Кенотрон 221-A AMPEREX.

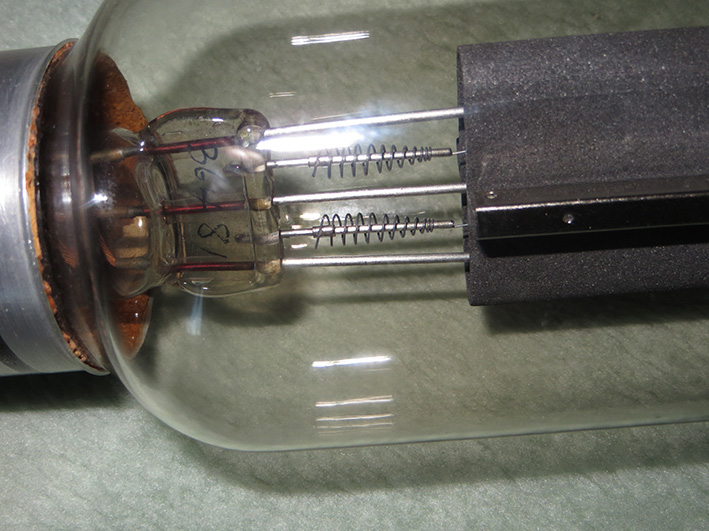

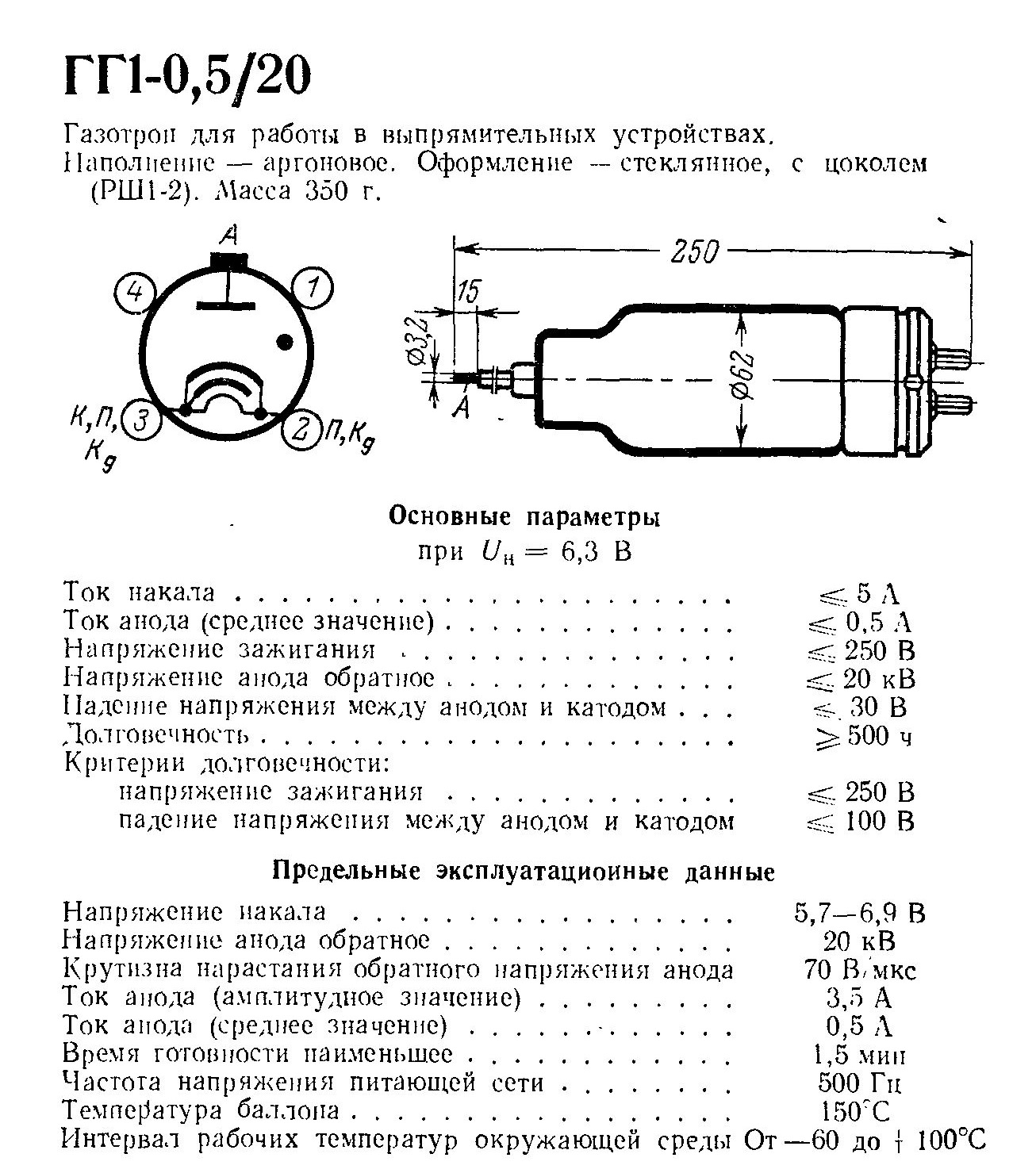

    Образец мощных приборов; в соответствии с нашими ГОСТ был бы обозначен как В1-0.3/25. Параметрами вполне сравним с газотроном ГГ1-0.5/20. Очень заметна разница в падении напряжения в прямом напрвлении: на газотроне 20 В во всём диапазоне рабочих токов, на кенотроне - при токе 300 мА достигает 100 В (измерено). Это и обусловило на определённом этапе применение газотронов (ионных приборов) в мощных выпрямителях. Интересно выполнен узел натяжения нити накала: 221-A_2.JPG
    Получен от silverray.


    Спасибо!


    Вложения:

    • ГР1-0.3_8.5-1.JPG
      Размер файла:
      447,1 КБ
      Просмотров:
      856
    • ГР1-0.3_8.5-2.JPG
      Размер файла:
      239,1 КБ
      Просмотров:
      678
    • ГР1-0.3_8.5_пасп.jpg
      Размер файла:
      515,6 КБ
      Просмотров:
      801
    • 4Q025_1.JPG
      Размер файла:
      419,6 КБ
      Просмотров:
      743
    • 4Q025_2.JPG
      Размер файла:
      152,8 КБ
      Просмотров:
      698
    • 221-A_1.JPG
      Размер файла:
      612,1 КБ
      Просмотров:
      818
    • 221-A_2.JPG
      Размер файла:
      161 КБ
      Просмотров:
      720
    • 221-A_инф.jpg
      Размер файла:
      142,3 КБ
      Просмотров:
      851
    • ГГ1-0.5_20.jpg
      Размер файла:
      471,3 КБ
      Просмотров:
      862
  13. V. Frankenstein

    V. Frankenstein Пользователь

    Теперь я постараюсь показать нечто действительно интересное. Крупный аргоновый лазер ЛГ-106М. Это один из наиболее известных совковых аргоновых лазеров наряду с ЛГН-503. Работает в многолинейном режиме с суммарной мощностью 1 Вт. Сжирая при этом несколько киловатт электричества и десятки литров воды в минуту. Примечателен этот агрегат тем, что он исторически разрабатывался первым, в конце 60х. Выпускался НИИ ГРП "Плазма". Конструктивно представляет из себя тяжёлый инваровый каркас с массивными стировочными механизмами резонатора. Внутри находится мощный водоохлаждаемый электромагнит для осевого обжатия дуги -- ведь ток без малого составляет около 40-50А в тоненьком (2 мм) капилляре. Без обжатия дуга очень быстро сожрёт капилляр -- почти как удержание плазмы в "Токамаке"))). Внутри же электромагнита находится крайне нежная начинка -- невообразимой красоты лазерная трубка.
    К великому сожалению данный экземпляр мне достался в уже крайне плачевном состоянии из-за неправильного хранения и варварской эксплуатации. Лазер очень надолго оставили с залитой водопроводной водой в охлаждающих рубашках лазерной трубки (когда допускается только дистиллированная), спаи стекла металла и керамики проржавели, герметичность трубки нарушилась и она своим вакуумом всосала эту воду внутрь((( Таким образом все что мне оставалось -- провести секцию и узнать как все устроено.

    ЦЕнтральный капилляр лазерной трубки выполнен из бериллиевой керамики, довольно вредной дряни, но только она способна выдерживать жуткие температуры дуги и эффективно проводить тепло. Снаружи трубка омывается водой, для увеличения поверхности внешняя поверхность трубки шестигранная. Вода подается через анодный вывод, анод также "мокрый", как у мощных генераторных радиоламп. Пройдя всю длину капилляра, вода сбрасывается с другого конца капилляра, через расширение, которое плавно переходит в оболочку катодного узла. Керамический капилляр спаян с металической чашечкой, которая уже спаяна со стеклом. Именно спай металл-стекло и проржавел. Катод пердставляет собой массивную спираль из прямоугольной вольфрамовой ленты. Выводы накала трубки тоже впечатляют -- ток накала 3 вольта и ампер 50-100, на вскидку. Поскольку в ходе сильноточного дугового разряда осуществаляется сильный перенос газа от катода к аноду -- появляется разность давлений между катодом и анодом, разряд становится неустойчивым и гаснет. Чтобы выравнивать давление между анодом и катодом - применяется тонкая длинная трубка, соединяющая пространство анодной и катодной областей, коорая выравнивает давление газа -- обводной канал. Она имеет форму спирали и намотана вокруг рубашки охлаждения. Такая намотка нужна для большой длины -- чтобы разряд не зажёгся через обводной канал. Лазерная трубка заканчивается окнами Брюстера для вывода излучения. Так как лазер мощный -- окна выполнены особо массивно -- кварцевые пятаки сидящие на оптическом контакте с трубкой и чтобы это самый контакт не нарушился -- обварены стеклом по кругу. Вроде все. Остается полюбоваться на фотки.

    PS: У меня крайне большое желание получить именно ТАКОЙ лазер в Рабочем состоянии! Или хотя бы живую лазерную трубку от него! Могу многое предложить к обмену!

    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    Вид на катодную колбу. Видно что трубка заполнена водой((((((:))cry::cry::cry::cry::cry:
    [​IMG]
    Лазер частично разобран, извлечена Plasma tube.
    [​IMG]
    Лазерная трубка -- произведение стеклодувного искусства
    [​IMG]
    Катодная колба. Рубашка охлаждения вся засрана накипью.
    [​IMG]
    Вид на проржавевший спай.
    [​IMG]
    Вывод анода
    [​IMG]
    Хорошо виден обводной канал
    [​IMG]
    [​IMG]
    Окно Брюстера
    [​IMG]

  14. 1Ж24Б

    1Ж24Б Пользователь

    Внушает...

    По ржавчине - несколько лет простоял с залитой системой охлаждения.

  15. suslox

    suslox Пушистикс Staff Member

    очень красивая трубка! чего только хитрого не придумывали в области ЭВП:)

    зы: недели две-три назад видел в митино в ТЦ на третьем этаже в одной палатке новую трубку, ну очень похожую на показанную! но номер не запомнил, а цену и не спрашивал...помню только,что она тоже завода плазма. вполне возможно,что онатам еще продается....

  16. V. Frankenstein

    V. Frankenstein Пользователь

    Увы, за неё 10 или 15 тыр ломят. На аукро у нас в украине тоже продавали, но уже за 30 тыров, лол. И тоже ушатанную.

  17. alex_lv

    alex_lv Пользователь

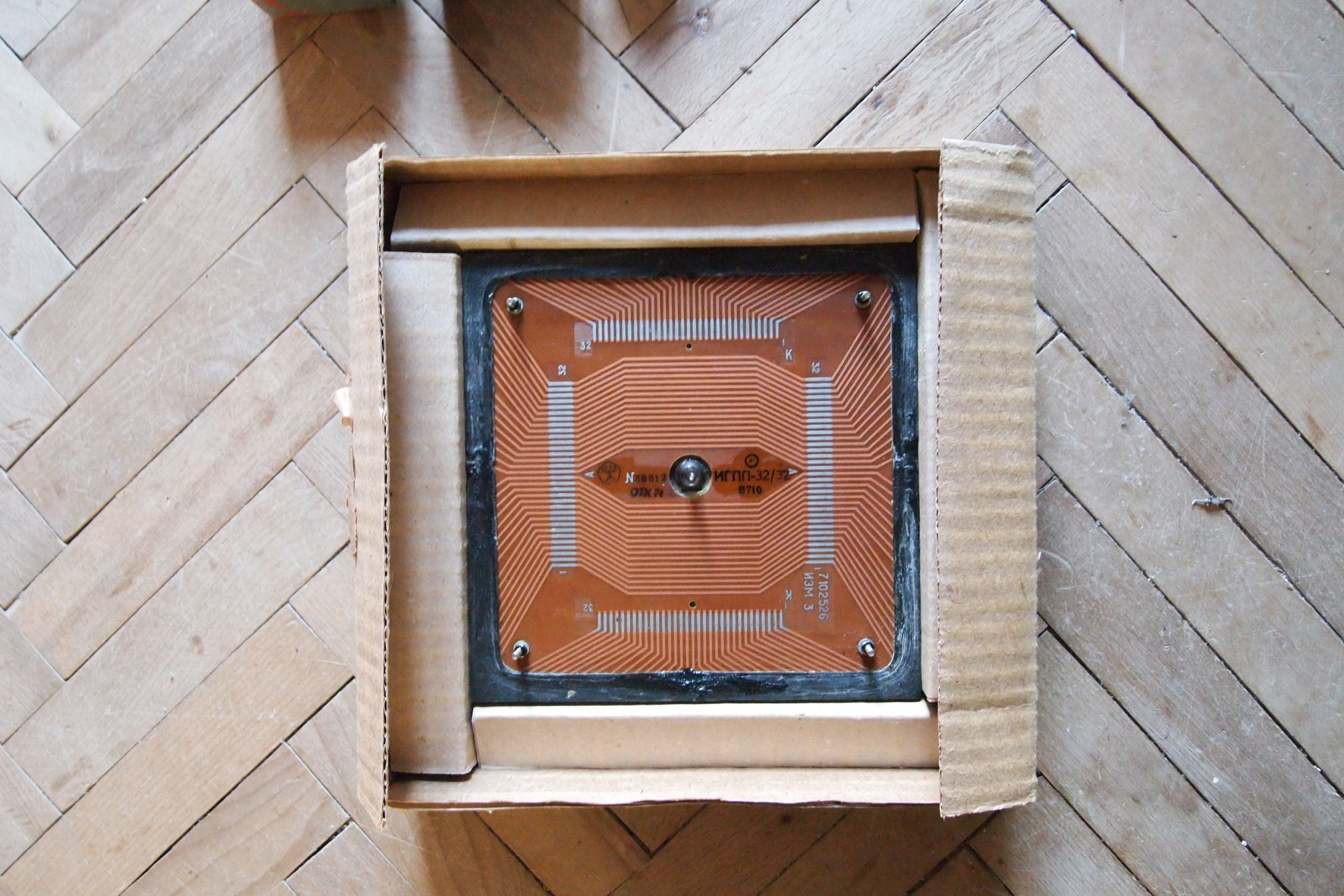

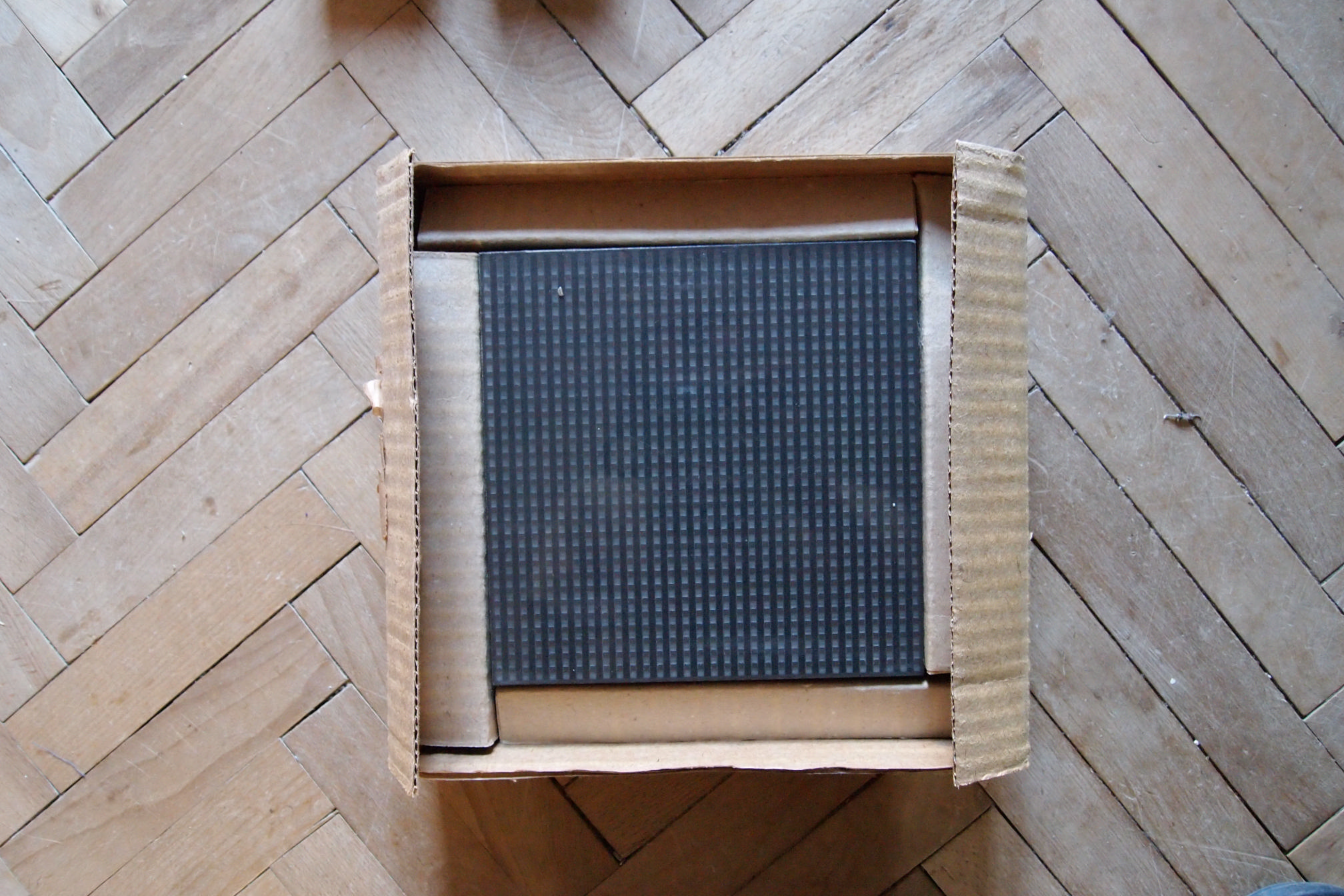

    Не то что бы сверхраритет, но мимо пройти не смог, тем более, в родной упаковке)))


    Вложения:

    • P1011701.JPG
      Размер файла:
      860,9 КБ
      Просмотров:
      942
    • P1011702.JPG
      Размер файла:
      937,3 КБ
      Просмотров:
      994
    Last edited: 26 окт 2014
  18. straus

    straus Пользователь

    Первый лазер, отъюстированный мною без спецоборудования, только с помощью обычного фонарика. Я тогда сам себе удивился... Привезли его во Дворец спорта на концерты, а по дороге ушли оба зеркала. Из оборудования - только карманный фонарик. Минут 20 ушло на юстировку.

    mutabor нравится это.
  19. suslox

    suslox Пушистикс Staff Member

    Двойной диод 12Х3С:

    [​IMG]

    [​IMG]

    Есть пара вопросов:
    1. Это тоже копия некой немецкой лампы?
    2. Как понимать, что на металлической части выбита дата 1965 год, а на самой лампе стоит штамп "Выпуск 1966 год"?

    mutabor, ASPARTAME, klapaucy и ещё 1-му нравится это.
  20. V. Frankenstein

    V. Frankenstein Пользователь

    Я юстировал ALC-60X (тоже аргоновый, импортный, но резонатор втрое короче) вообще без ничего -- крутил винты, пока не появилась генерация. Поймать генерацию удалось за пару минут, на точную юстировку по максимумум мощности ушло полдня.

    Я так понимаю, что металлические колпаки были заготовлены заранее с избытком, и дата на них стояла соответствующая. А лампы к ним стали делать уже позже.
