Приветствую! К вящему моему прискорбию, пачпорта не было. А какова цель? Узнать параметры или вообще, для коллекции?
Если токмо параметры, тогда цитирую справочник "Приемные электронно-лучевые трубки", Н.И.Вуколов и др., М., "Радио и Связь", 1993


ЗЫ. А вот добытый пачпорт на 13ЛН2 поразил меня в самую печень. Я привык к паспортам-этикеткам в 4 странички. А тут книжица, "обложка" чуть не из ватмана, 8 страниц. С учетом обложки - 12.



Несколько интересных ламп.

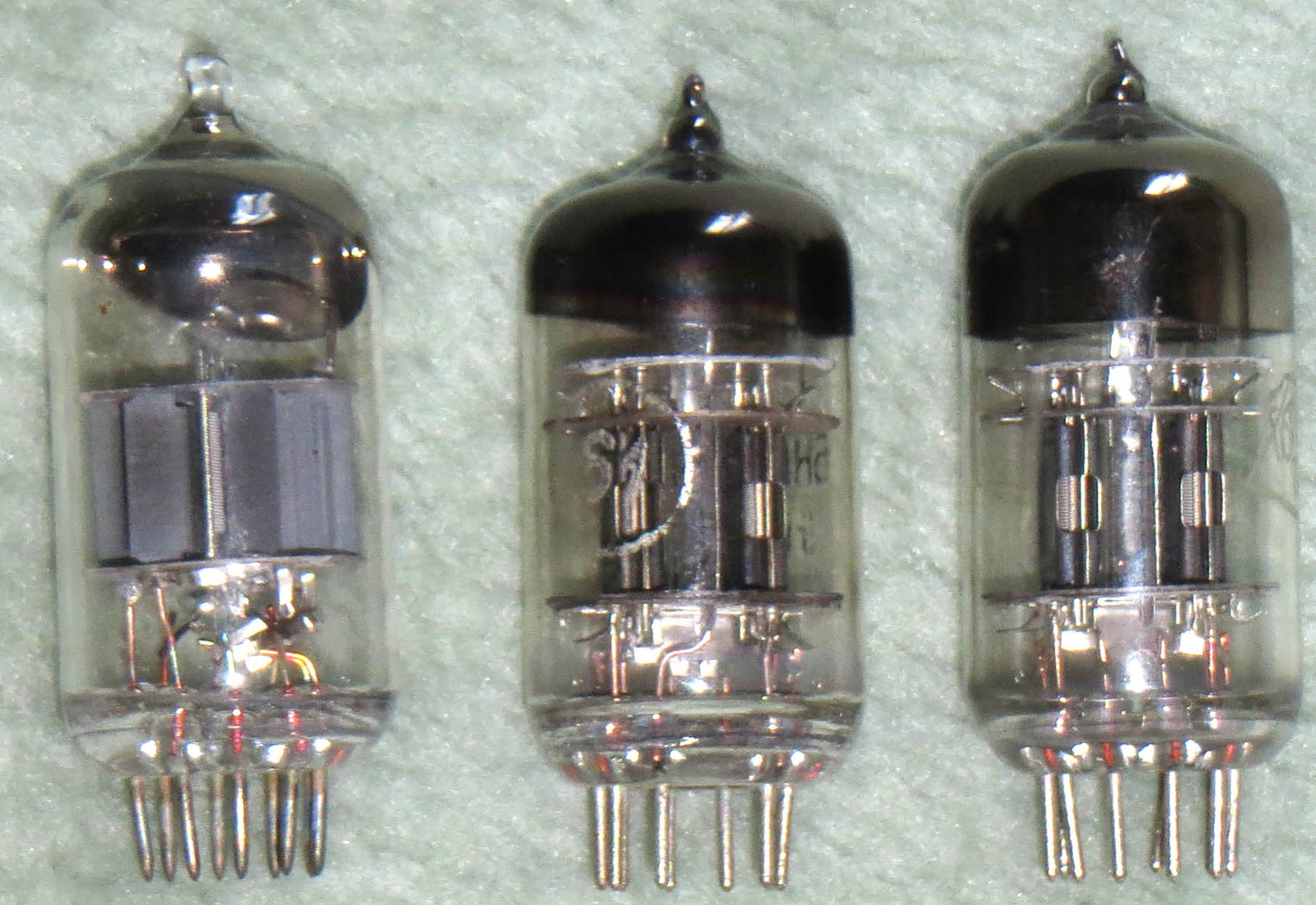

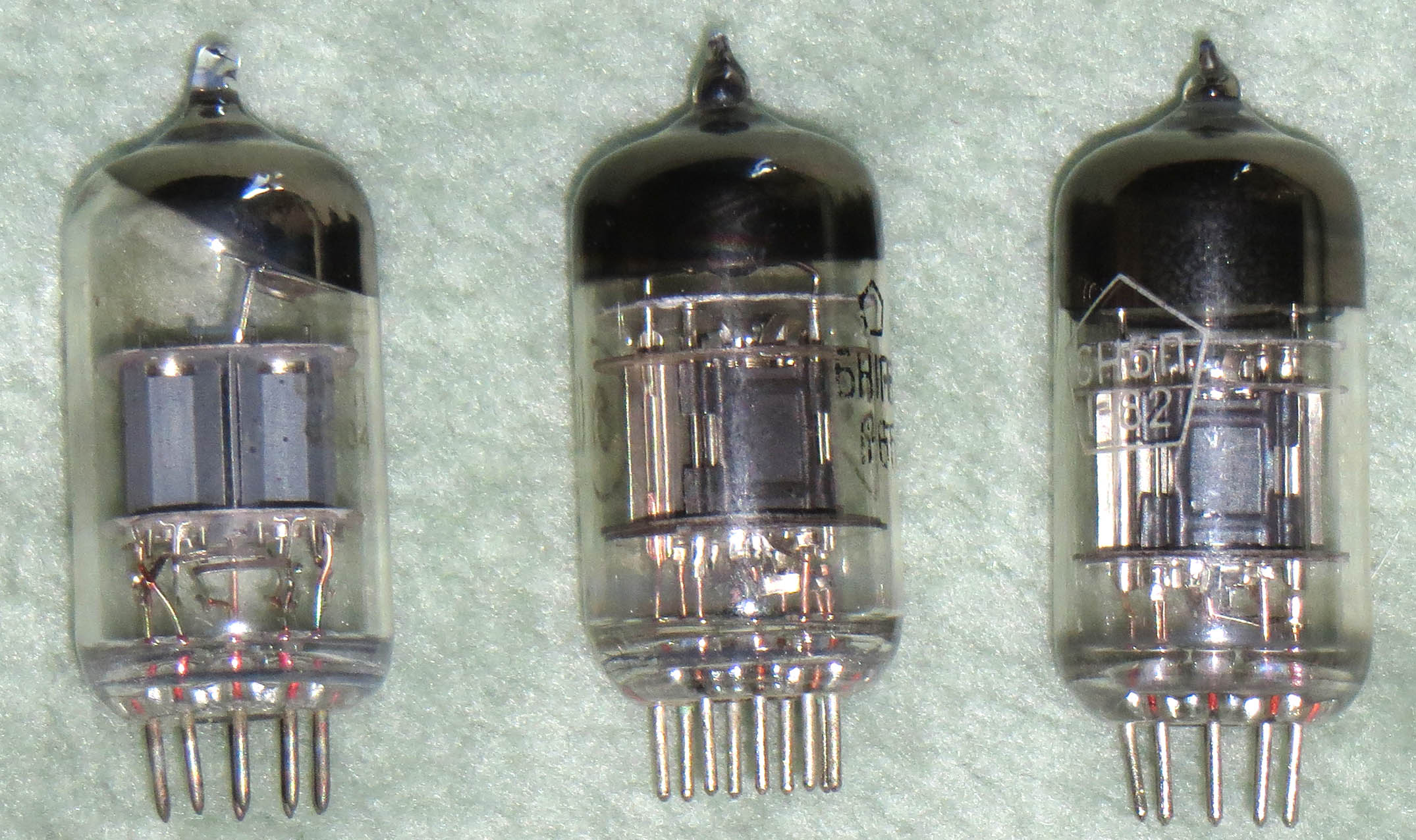

1, 2 - аноды большинства 6Н1П выглядят как у прибора слева. У прибора в середине, НЭВЗ, 1967, аноды похожи на таковые 6Н5П того же предприятия.

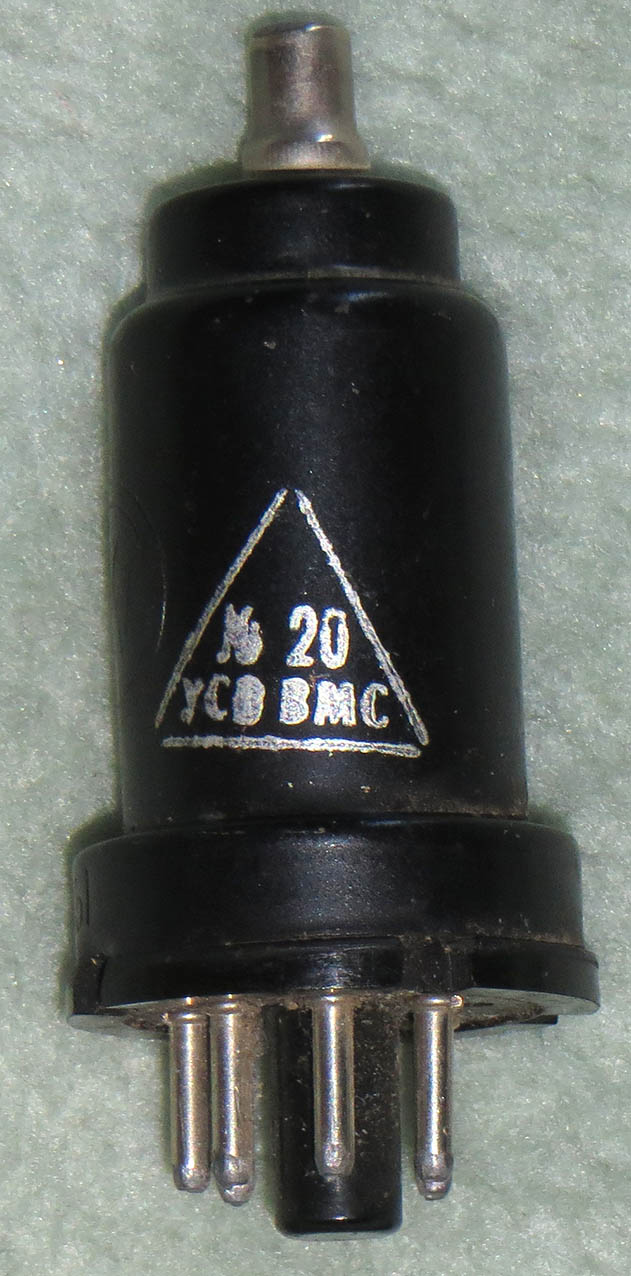

3 - 6К7, III-51, интересен штамп военной приёмки.

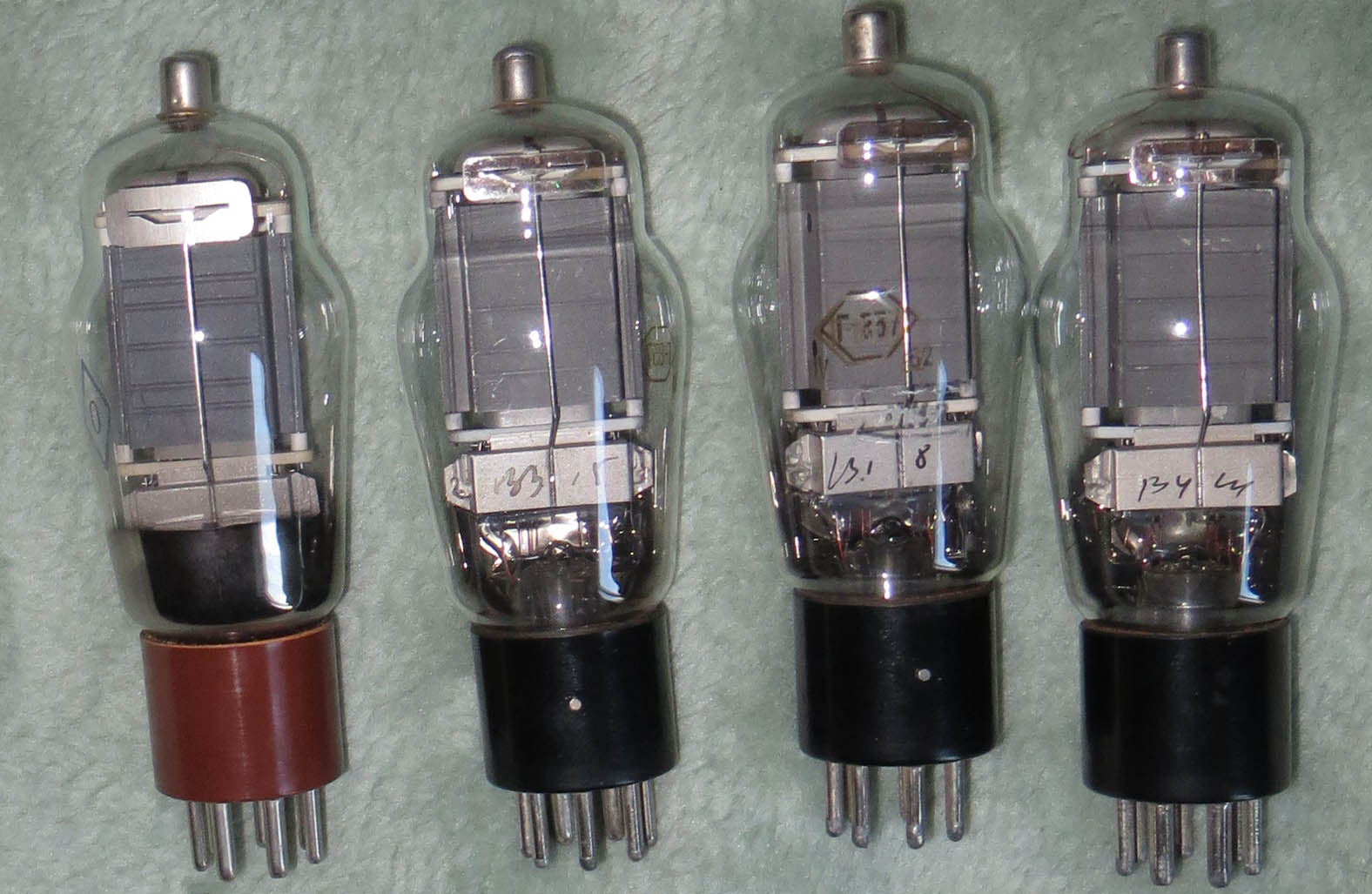

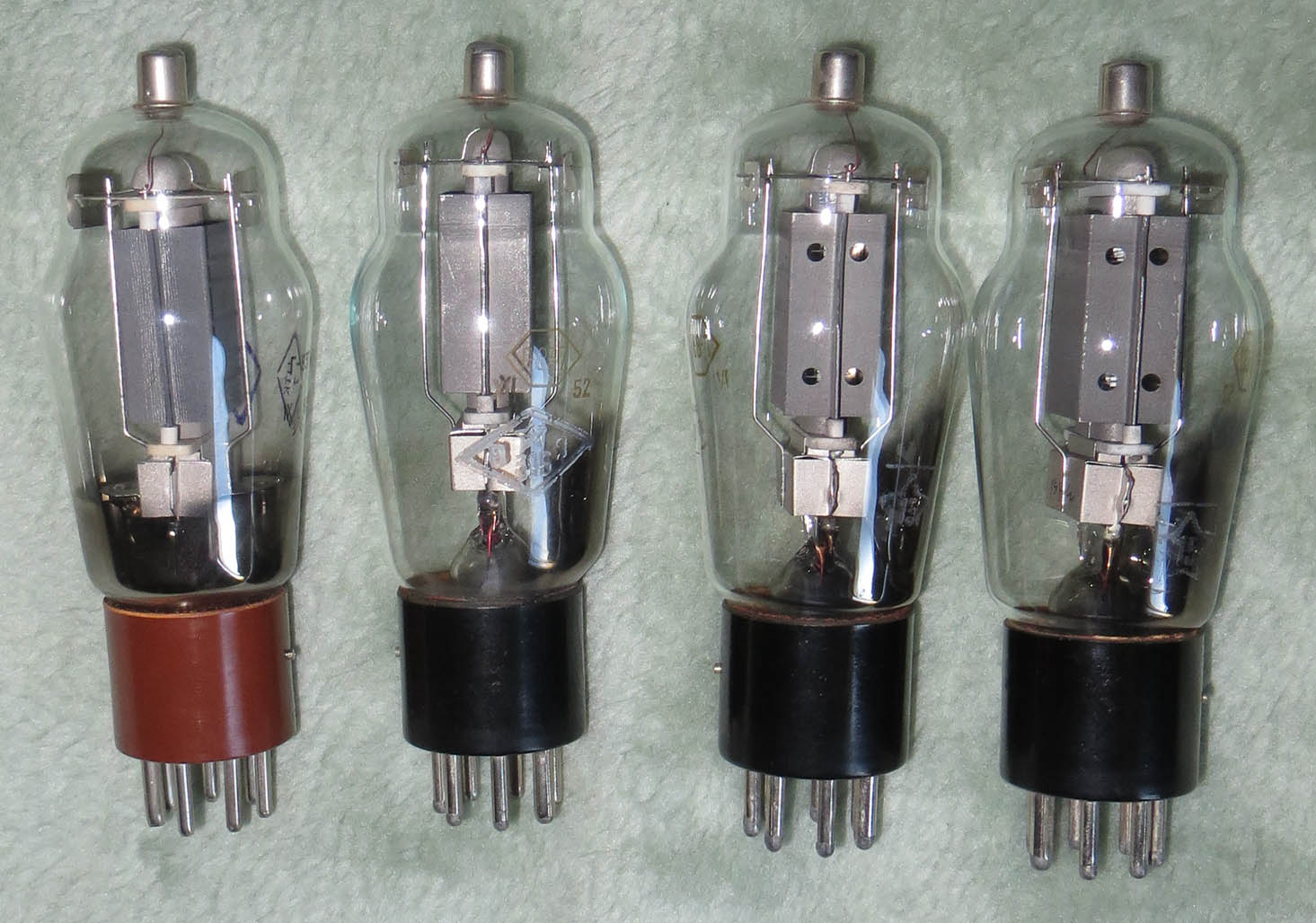

4, 5 - Г-837. Слева направо: Ульяновск, IX-83, Фрязино, XI-1952, Фрязино, IV-1952, 2 шт. На двух последних приборах, из одной партии, аноды с отверстиями, нигде более на Г-837 не встречающиеся.



Потенциалоскоп ЛН-12

Осциллографическая трубка 16ЛО4В

Специально для уважаемого Suslox, некоторое количество фотоэлементов.
Слева направо Ф10, Ф2, Ф5, Ф1, Ф26 (на первые три есть паспорта)



Скажу больше, уважаемый... Именно то что Вы выложили, особенно Ф-10, сподобили меня искать их для себя. До Вас я про них не слышал. Кстати, не знаете- есть ли какой справочник по ним?



Из бесплатных, т.е. то что можно скачать в интернете, можно смотреть Кацнельсона "Электровакуумные, электронные и газоразрядные приборы" и "Справочник по электронным приборам" Гурлева



*рвет на себе волосья*
И ведь у меня есть оба! А я, тупка, проглядел фотоэлементы... Все трубы разглядывал.
Кстати. Все имеющиеся у мну справочники йа выложил у себя вконтакте. В том числе редкий и древний "Справочник по ЭВП" Бройде и другие, 1956. У кого есть вконтактная регистрация- уйолкам!
Булычев А.В. Справочник по ЭВП.
Герасимович М.В. Справочник по ЭЛТ.
Канцельсон Б.В. ЭВ и ГР приборы, справочник.
Згурский В.С. Элементы индикации, справочник.
Вуколов Н.И. Приемные ЭЛТ, справочник.
Бройде А.М., Фридкин А.М. ЭВП, справочник.
Гурлев Д.С. Справочник по электронным приборам.



Я не знал что лампы так могут вздуваться, откуда там такая температура то? Я видел что вздувались ЛН на 300Вт с относительно небольшой колбой и лампа при это не галогенная да еще и в закрытом корпусе.

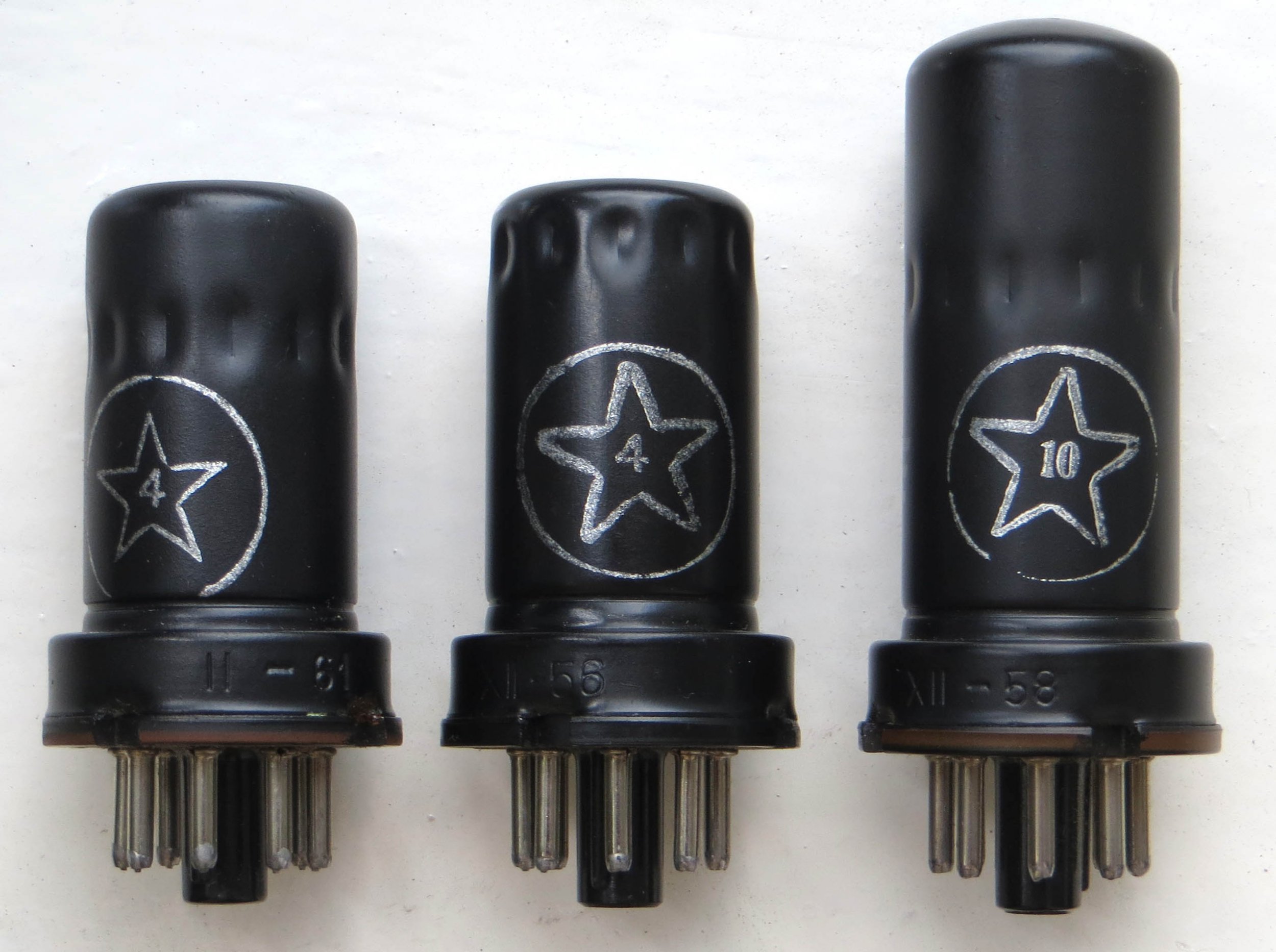

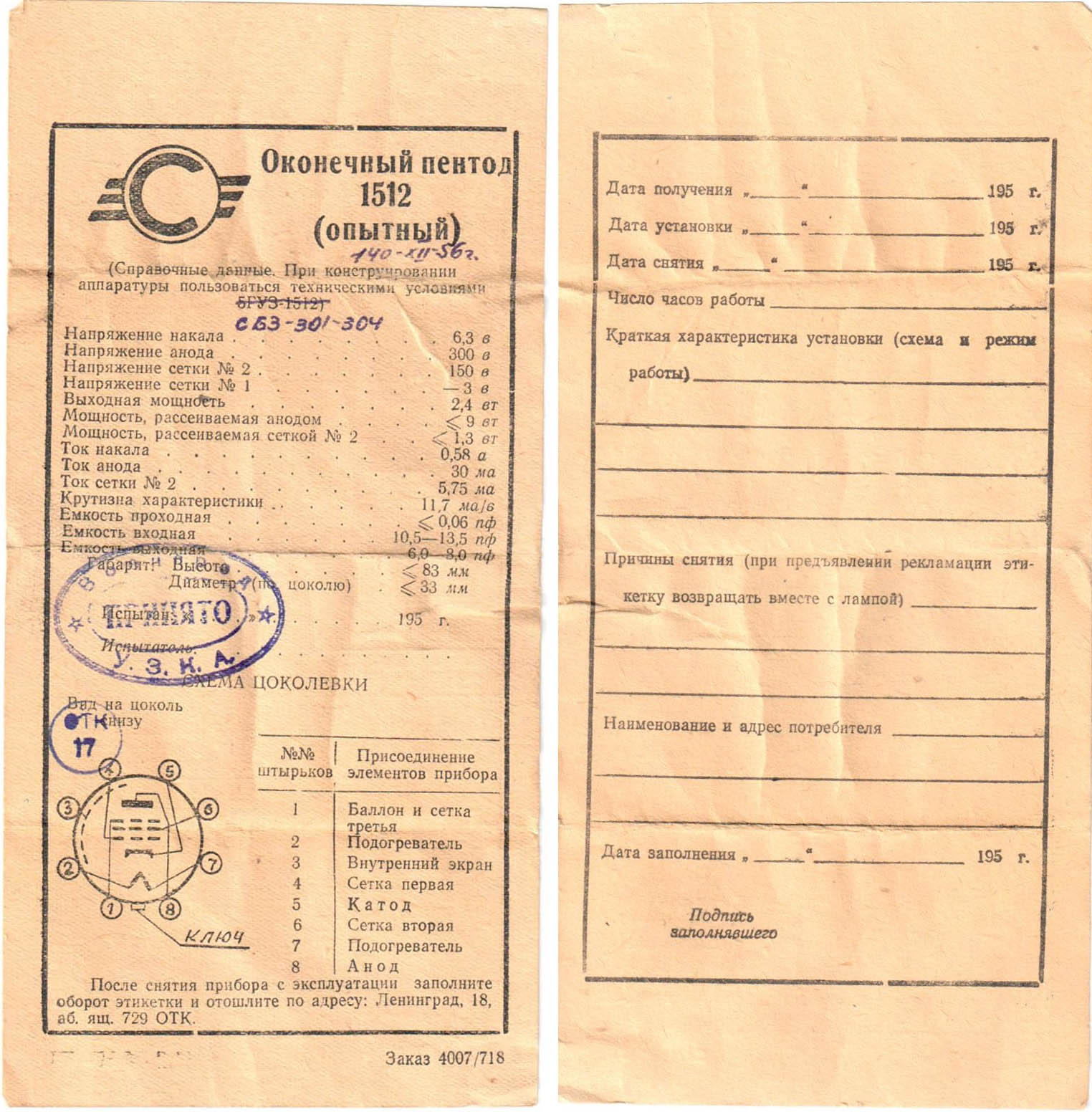

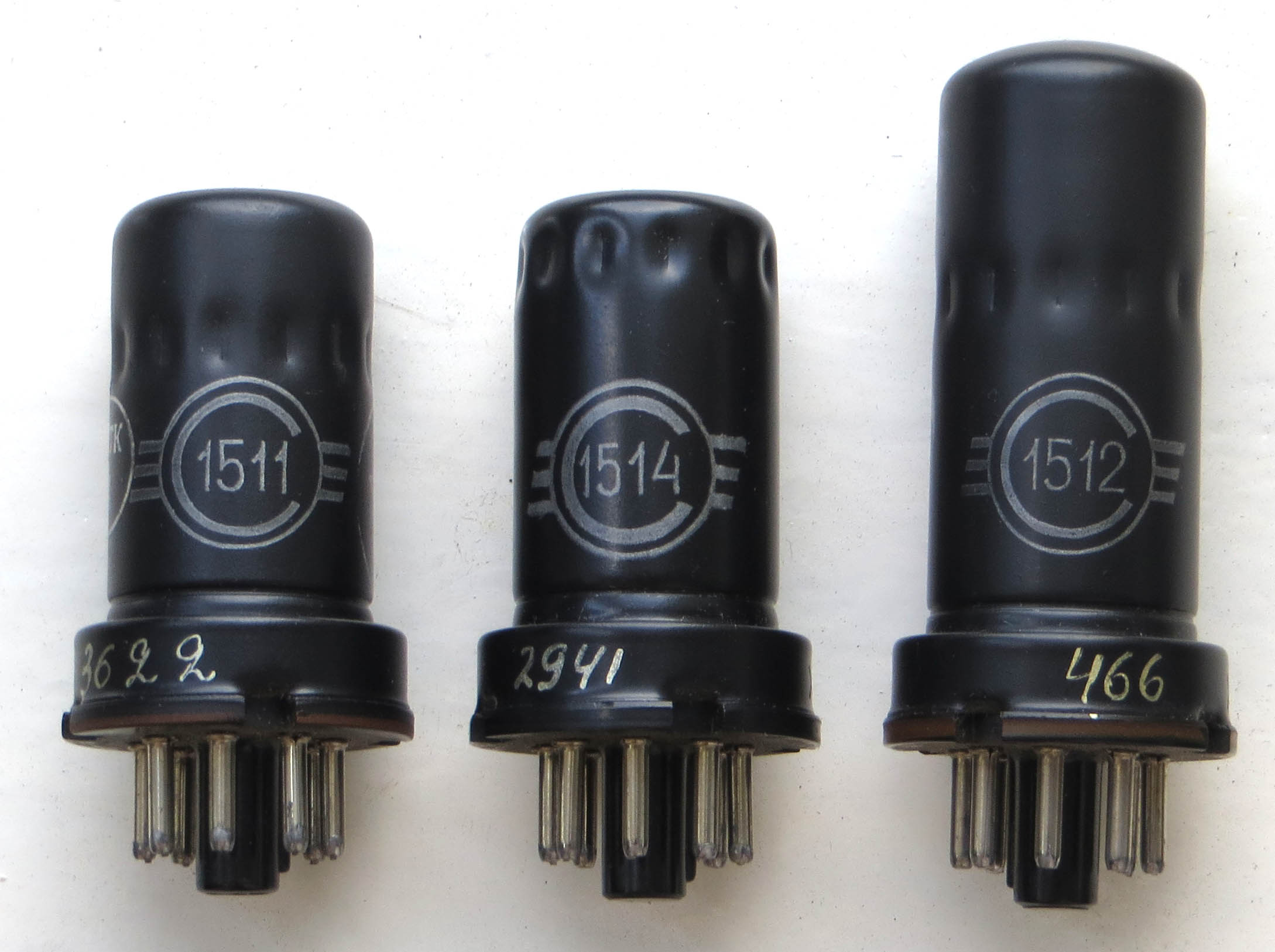

Несколько ламп

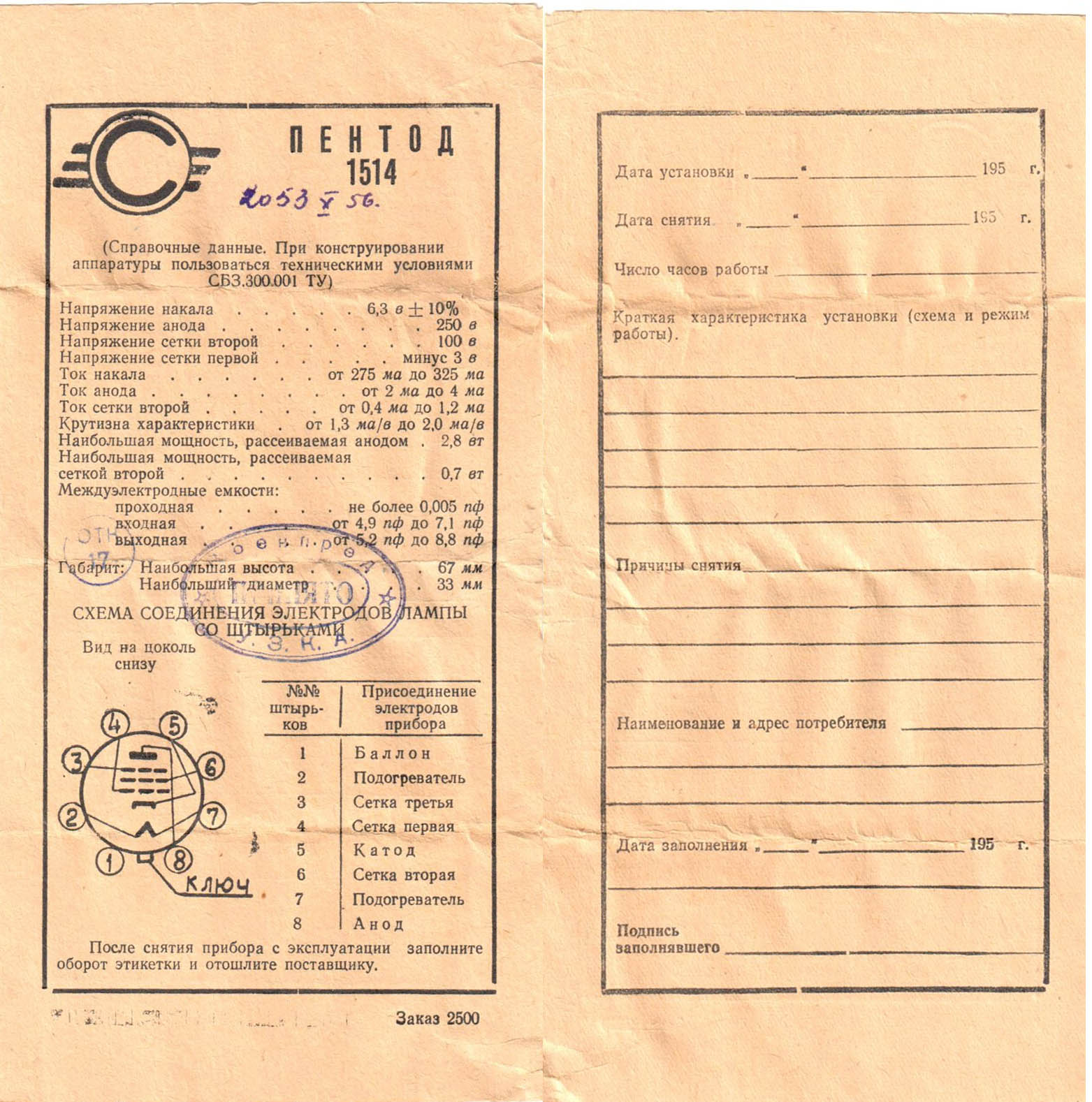

1514 более всего напоминает 6Ж8.



Про вспученные лампы.



Продолжу трубную тему. Сегодня будет вечер забугорной экзотики.
Безродный угловой кинескоп с отклонялкой, с диагональю 4" (10,2 см), выдранный из безродного же видеодомофона. Ломать его не стал, поскольку выдрать удалось мониторную часть полностью - и она вполне исправная.

Микрокинескоп Sitizen MO1KTA80WB с отклонялкой, с диагональю 0,6" (1,52 см), выдранный из видоискателя камеры Сони хэндикам. Видоискателей было два, посему один я распатронил полностью. С отклонялкой и пластиковым обвесом:

Стриптиз завершен, публика рукоплещет. Окаяный отросток сверху- место подключения анода.



Видел я эти домофоны в действии. Вообще наличие какого нить ЭЛТ еще фигня, а вот когда всё работает это уже класс! Может рабочие вещи на различных мини и микро ЭЛТ выкладывать. Я вот лично с лампами мало знаком, но попади мне в руки такая экзотика то постарался бы запустить обязательно.



И снова трубы.
Так себе, простенькая осциллографическая трубка 10ЛО43И.

Ничем не примечательная запоминающая трубка 13ЛН10.

Индикаторная трубка 23ЛМ9Э. Примечательна наличием на задней части баллона окна для фотографирования отображаемой на экране картинки. В связи с отсутствием макрообъектива снять экран через окошко не получилось, посему фоткнул "а из этого окошка только краешка немножко". На второй фотографии она же, просто "фото настроения".

А они были запущены. Один из видоискателей был выдран из абсолютно живой Соньки, от которой просто кассет нету, и аккумуляторы все дохлые. Так что я насладился "теплой ламповой" картинкой, а потом полез выламывать. Монитор я подключал тоже (на работе), пашет. При случае, приволоку домой и фоткну.



Как раз я об обратном и говорю! Интересно когда это всё в сборе работает в таком виде лежит а не по частям. Уж я бы не когда не додумался выламывать что то подобное. Больше всего я не люблю ломать что то.



Боюсь, поколотят нас за флуд, но как раз тут мы подошли к одной из существенных особенностей увлечения, собравшего нас на этих страницах.
Вон, микрокинескоп. Размеры длина 65, диагональ полная 20. В составе видоискателя он уже чуть поболее, длиной сантиметров 11. А в составе видеокамеры и того более.
Все надо где-то хранить. Сонек у меня было 2 - одна полностью исправная пылилась на антресоли, вторая сильно коцанная (ее такое ощущение что слон растоптал, говоря честно я даже не уверен что это сонька, ибо лентопротяг только и опознается, лейбл отсутствует вместе с большей частью корпуса). Из первой добылся целый видоискатель- маленький такой мониторчик со входами +5В, земля и видеосигнал. Второй я даже на плату смотреть-разбираться не стал. Снял трубу, фоткнул вместе с ОС, снял ОС, фоткнул.
А сколько еще исправных осциллографов я разломал? Когда мне дают списанный прибор и говорят что хочешь трубу- доставай. Не хочешь- мы его того, выкинем там или на вторсырье сдадим. В принципе, в 50% случаев попроси я - его мне отдали бы. И чо? Тут как с Раскольниковым, 5 бабушек - уже рубль. Пяток осциллографов и тебе под зад коленом твои же родственники. А что самое главное, ну есть у меня осциллограф, исправный на 100% и даже поверенный! И полоса пошире и синхронизация получше, и даже каналы друг от друга развязаны. Но- ЖК. Но - на работе, и зовут его Тектроникс.
В общем, я сам периодисски мучаюсь на тему "ломать аль нет". НА антресоли пылится полудохлый С1-102, причем пылится он там уже 14 лет. Включался за это время 2 раза. Лучи кривые, не в полный экран, синхронизация не ловится от собственного калибратора. Рядом с ним С1-83 с полностью выжженым питальником (подали 220 на положении тумблера 27В постоянки). Этот вообще с 97-го года лежит. И, скажу честно, я уже дозрел до желания провести аутопсию 83-му, а затем и 102-му.
На работе слошная жопа, дел много. Дома есть более полезные дела, чем починять эту рухлядь. Прогнозное время ремонта 83-го ну не менее недели сидения только над ним, не ходя на работу, и еще месяц поиска запчастей. Оно мне надо?

В общем, как-то сумбурно, но резюмирую в итоге: ломать и еще раз ломать. Без жалости. Особенно если не совсем исправно.
