USB зарядка для Li-ion аккумулятора на BQ2057

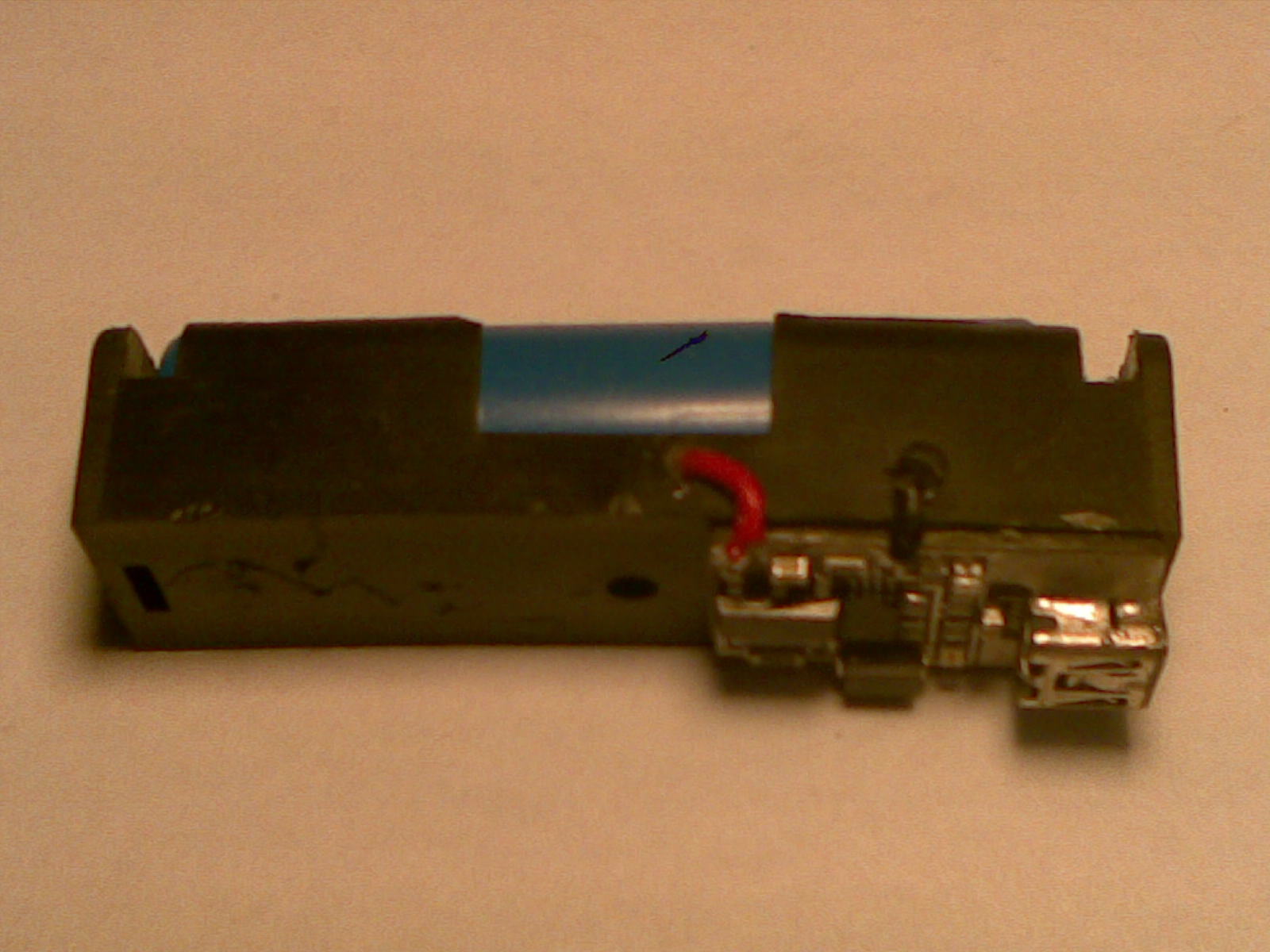

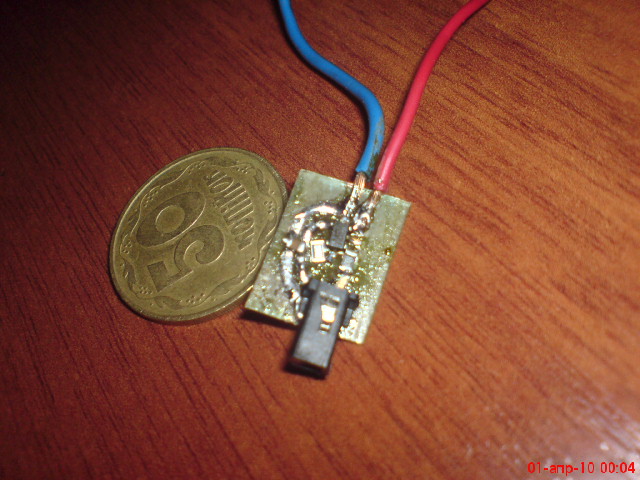

огромная просьба к автору темы, посоветуйте пожалуйста что делать. я собрал зарядку по печатке 4eef 'а, всё спаяно без соплей и т.д ( фотку выкладывал, но могу выложить в большом разрешении).
проблема вот в чём: приблизительно до 4 вольт аккумулятор заряжается током 220 - 230 ма. потом ток начинает падать.
у меня три версии по этому поводу:
1) мне подсунули не правельный диод
2) из-за резистора на 0.22 Ом вместо 0.2
3) возможно виноват юсб порт. когда подключена зарядка, то на неё идёт 4.55 в О_о

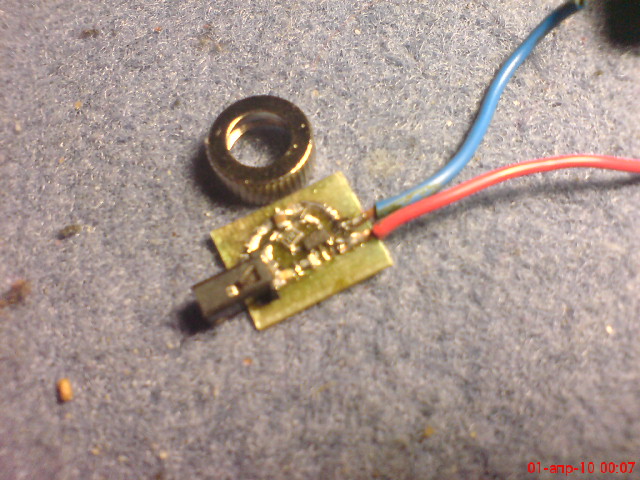

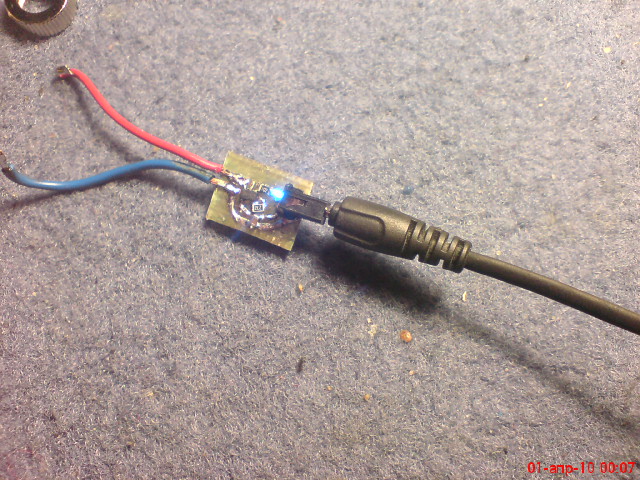

собрал зарядку на лтц4054))хоть не юсб,но гнездо универсально,от нокии тонкое!
рисовал маркером,так что не бейте))
светодиод тухнет только тогда,когда аккум заряжен!



Алгоритм стандартный, ток должен падать начиная с 4.1\4.2v, смотря какую микросхему купил.
Кстати обрати внимание на таблицу. Какой ты купил?
[attachment=0:1fpi99xj]bq2057vtbl.png[/attachment:1fpi99xj]

Замерь напряжение на диоде. Падение не должно быть слишком большим.

Этим лишь установил ток 450ма вместо 500ма.

Да, минимум 4.5v надо. Отними ещё потерю на диоде, и может выйти, что усб слабоват у тебя...

Вообще не должно быть так. У меня зарядка даёт строго 500ма, но и усб не просаживается...



микруха у меня вторая ( BQ2057CTSTRG4 )

на диоде падение 0.35 в

мульттиметр у меня не самый дорогой, по этому сопротивление резистора даже не мерял. он промаркирован как R220

возможно. у меня каждый из 4 портов на материнке дают такие результаты. но я ещё не пробовал подключать к юсб портам, которые у меня врублены в порт PCI. типо разветвителя...
ещё на ноуте нада поробовать



Ну да, 4.55-0.35=4.2v остаётся на питание микросхемы. Как бы сам принцип намекает, что напряжение питания должно быть выше напряжения акума.



то есть если я подам 5 вольт не от юсб, а от БП, то всё должно быть в норме?
можно заюзать зарядку от нокии?



да

Можно. Только проверь, не просядет ли оно под нагрузкой как усб.



ок. спасибо огромное
только что дозарядился мой акум. на 4.18 в загорелся зелёный светодиод. нужно что-то решить с током зарядки...



Просто не тянет источник питания, зарядка ни при чём.



405-808 осваивай фоторезист



Какими проводами соединяешь всё это дело? На них ведь тоже напряжение проседает, а схеме нужен запас, который теряется на диоде, токозадающем резисторе и транзисторе...



я думаю это не из-за проводов.



В общем стандартный USB шнур. Ты напряжение мерял до шнура, или после? В нём спокойно может 0,5V терятся. USB порт обычно нормально напряжение держит. Если оно проседает - виноват длинный и тонкий шнур. Пробовал подключить как можно более короткими проводами?



только что подключал зарядку к блоку питания компа, там где он даёт 5 вольт, у меня он выдал 5.18 в. подключил зарядку, снова измерял напряжение, оно не изменилось. но зарядка на холостом ходу выдала 4.11 в... как-то странно. на диоде падение 0.22 в не пойму в чём дело
---------
я думаю дело в диоде. у меня есть диод шоттки одноамперный, может его попробовать...?



Думаю, на холостом ходу мерить не надо.
Вообще, и у меня и у 4eef эта зарядка работает идеально... Прямо даже не знаю, где ещё может быть проблема.
Либо замеряешь что-то не так (или прибор врёт), либо и правда в каком-то элементе схемы ошибка.
Схема достаточно топорна, в ней нет элементов, на которые мог бы повлиять несмытый флюс или фаза луны... У меня она заработала с первого раза.



Вобще я бы не стал мерить напругу на ХХ, она некисло плавает от входного напряжения. Нужно смотреть только по напруге заряженного аккума. У меня к примеру две собранные зарядки на этой микрухе запустились сразу, даже без тычков. Хоть и напряг на выходе плавал и достаточно некисло (0.05-0.1В), обе зарядки заряжали до одного и того же напряжения при том условии, что будет хватать питания микрухе - 4.21В.



Блин. Народ. Вы как буд-то забываете, что минимальное входное напряжение ограничивает не потребность микрухии, а падение на аккумуляторе, транзисторном ключе, токозадающем резисторе, диоде и соединительных проводах. Там уже явно минимум на 0,5V больше за конечное зарядное напряжение аккумулятора - те самые 4,2V...
