TPS 63020

По поводу тепла скажу да у меня ST1S10 при 3А отключается достаточно быстро хотя плата еще не горячая, отвод тепла тут никудышный без переходных отверстий это горькая правда. Хи меня вспомнили вам мои схемы не по нраву в них много лишних деталек. Я не планирую с неё много брать и долго, не думаю что тут законы физики отключили и в простом варианте перегреется. Вообще такие вещи на алюминии делают. Как вариант юзать 70мкм текстолит. А дроссель 1.2мкГн зачем больше то? Я на LM2735 2.2мкГн ставлю 1.6мГц. А кондёры по входу 100мкф керамики миним, по выходу 100мкф керамики миним. А у вас напруга токосенсора великовата раза в 3 так меньше надо резюки сгорят нахрен да и КПД это скажется резко. За заказом сегодня не поехали завтра будет у меня. А работать то оно будет по любому. Дроссель буду юзать SDR0604-1R2M. PG на + нельзя вешать там N-канал транзюк выходной он умрёт. А свист точно из-за перегрева чипа, я бы впаял мощный дроссель TSL1112S-1R0M7R7 и посмотрел как будет греться микра.
Кондёры будут греться тоже не слабо. Я бы по любому более 7Вт не рекомендовал снимать с преобразователя! Потерять 0.85Вт на токосенсоре это перебор мягко говоря, это 1Вт в топку а это может стать решающим будет норм работать или вскипит сразу.
На спец драйверах светодиодов при таких мощностях напруга токосенсора 100-150мВ.
И еще пара слов от себя я бы не стал гнаться за сверх компактностью драйвера с делал бы по настоящему, я лично так делаю что бы потом гемора не было.



Откуда бы их взять что бы их ставить, даташитов не читаем про дросселя не знаем а свои ставим. Ясно значит буду даташиты читать и ставить что там указано, надо завязывать со странными экспериментами а то еще получится что нить с КПД 101% не дай Бог.



Если дроссель больше индуктивность больше сопротивление ниже частота, уменьшение индуктивности это единсвенный выход что бы с более мелким дросселем достичь более высокого КПД. Я же ни раз с этим сталкивался и если плата большая мощно и номинал вломить мощный, а если мелкая то только ставить по минимуму, еще есть разные считалки индуктивностей не просто так, по крайней мере я не чего негативного не заметил при снижении индуктивности а только возрос КПД дроссель стал меньше греться там где не большой коэффициент преобразования как в это случае. У меня в SEPIC на MAX1771 дросселя на 22мкГн одного типа куда больше грелись чем на 10мкГн!



и чёт тишина...))



Да всё у меня но приоритет на 1 девайс после него будет, и еще я на распутье пытаться ли делать 2.2Вт синий на 14500 или же думать о корпусе под 18650
а там явно платка другой формы будет.
Но всё же я сделаю драйвер под этот корпус силовой АКБ потянет однозначно обычный точно нет.



как бы опять тишина? Есть у кого-нибудь что-нибудь ценное?



Постараюсь завтра шаблон лежит еще работа пока не сделана просто.

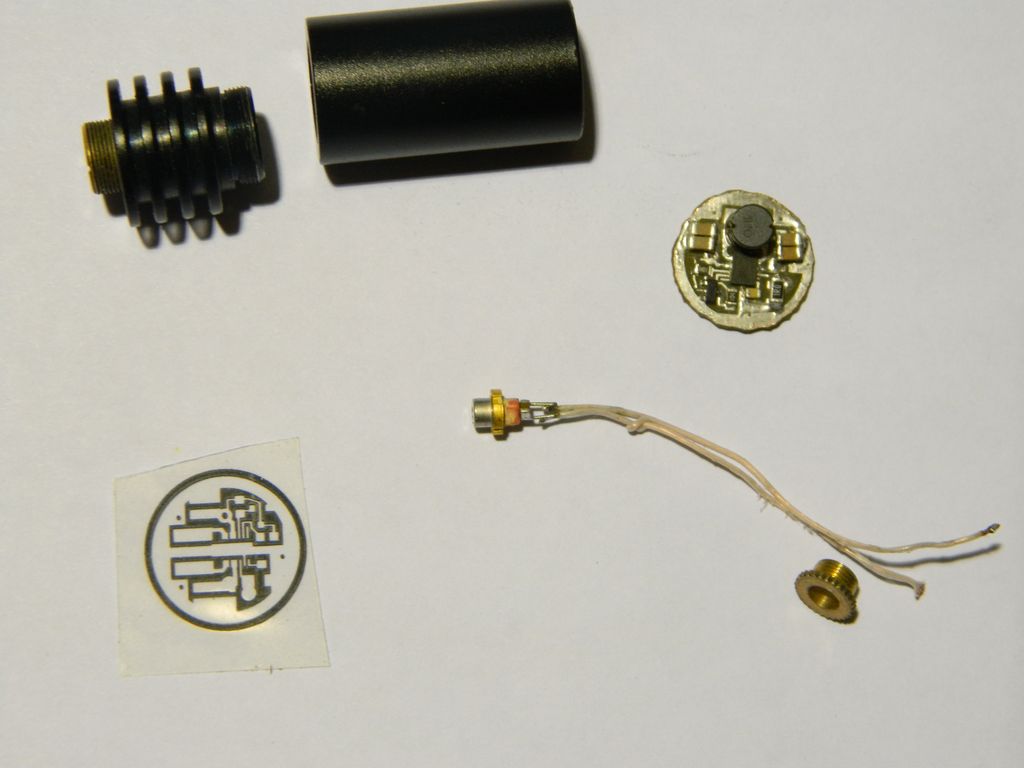

Такие дела, собрал драйвер(печатка из этой темы, пару страниц выше), диод М 140(подареный мне одним хорошим человеком), оптика стеклянная какаято с ибеев(им же подогнаная).

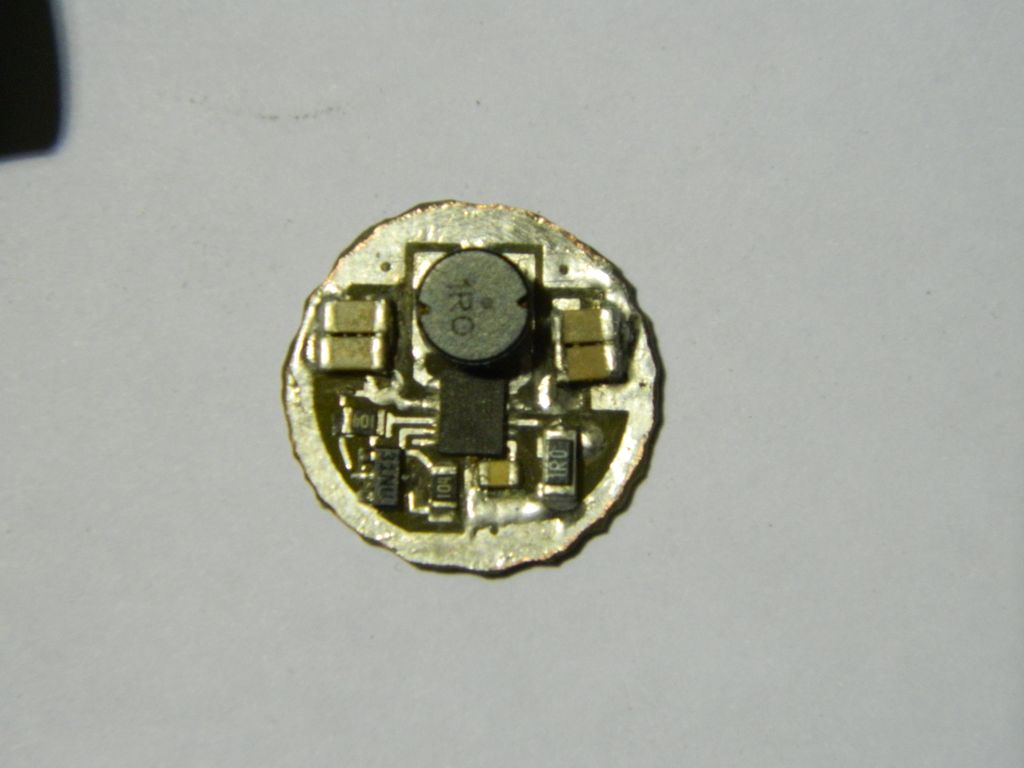

А терь о схеме, шунт 3смд резика 1206 корпус в паралель, ток в раене 1.5-1.7А(точно пока не мерил, может и менее, но при включении через цифромультик, показывает полную хуйню, диод начинает мерцать и тд), дрросюль - SDR0604-1R0ML, так вот все это гавно неимоверно адово греется(ну диод то понятно), переходных отверстий нету(нужны, но сверел чтобы их поставить нету, так и живем), так вот внимание вопрос. Что делать с эти нагревом(пока микра не отрубается при работе около 1 минуты, тоесть до своего предела на калится. И да вот еще, сверху через термопасту прихуярил на микру кусок меди 2х4х8, но проблема остается.



Вот, была идея приклеить медноленту, и ей увести тепло куданить на радиатор расположенный рядом, беда в другом. Какой компаунд, и как его зовут?



и как? на этой плате все хорошо работает? а то вроде на другом сайте ее критиковали (заводской драйвер, если быть точным, критиковали. печатка вроде как точь в точь такая же)



А что ей не работать? то что на хобях писали, относится к палте ЗАВОДСКОГО изготовления, и там была пара багов с херовой пайкой, а так все норм там.



частота преобразования очень высокая- 2,4МГц. На таких частотах КПД схемы очень сильно зависит от платы. Вы его не замеряли?
На сколько помню там еще были проблемы с токозадающими резюками- слишком сильно грелись.



2.4мгц, это не та чатсота где имеет значение большое разводка, и +-2-3% кпд нивпизду, это раз. Два, резики не греются вообще никапли, греется только сама микра и дросюль



Что за 20сек сильно нагревается? Ёмкость кондёров по выходу какая? Но при таких коротких дорожках там плата не повлияет сильно на КПД. Но я думаю что если 1 мин это критическое то это хорошо для такой платы. Я всё еще не собирал при причине приоритета на другое. А с чего бы токосенсорам греться то сильно у меня 0603 я их нагрева не замечал как то.
Но я как бы говорил что я бы более 7Вт снимать не стал бы чудес то не бывает. Асинхронник бы возможно бы меньше грелся как там ток течёт через 1 ключ а не 2.
Раз такое дело попробую сегодня собрать гляну на результат.
А сверху клеить я думаю толку будет очень мало, было бы хорошо если теплоконтакт был сверху тогда бы можно было норм радиатор ставить.



нет, на 1МГц уже от платы КПД зависит не плохо.
Резисторы должны греться. если ток 1,5 ампер то на резисторах рассчитывается 1,5Ах0,5В=0,75 ватт тепла! 0,5 вольт это опорное напряжение микросхемы.



А у меня не греются при 1.25В опорном микросхемы. И мощности на них выделяется очень мало я даже её не считаю. 150мВ на токосенсорах это не так мало даже. У меня тут возникла проблемы как оказалось при сборке кондёров керамики 1206 не оказалось, завтра купятся я думаю и тогда соберу посмотрю что получится. Но у меня макс 30 секунд для платы 14.7x14.8 будет на макс мощности, на половинной в раза больше.
