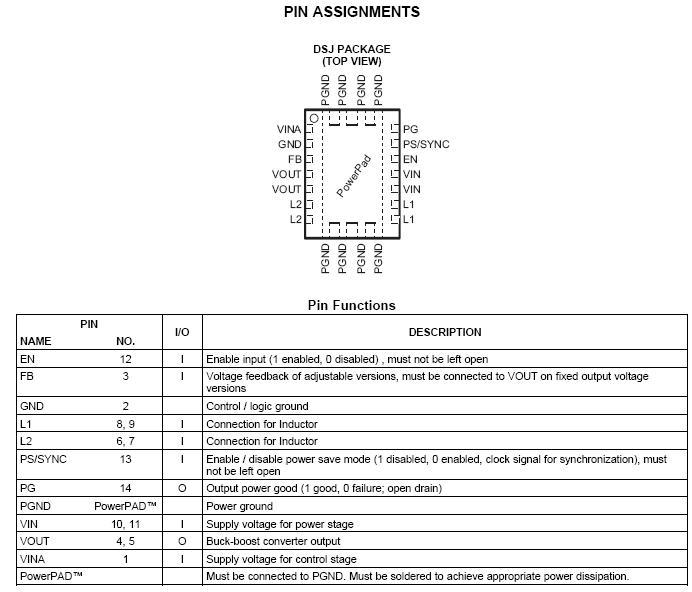

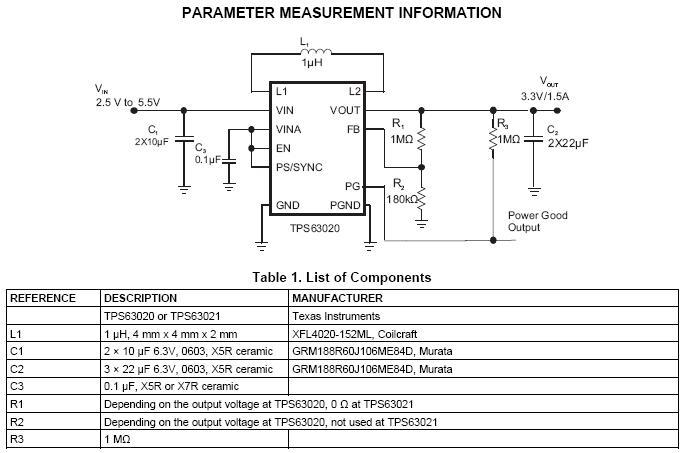

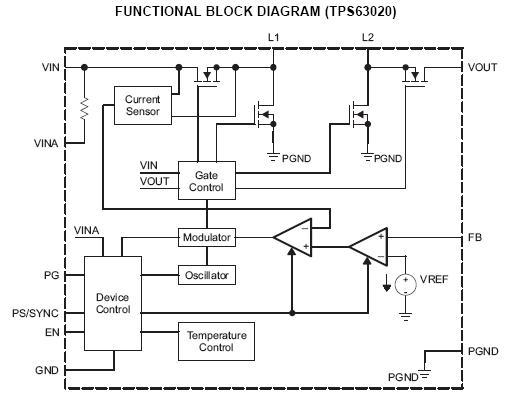

дросселек перемотаю на 1,5...2 мкГн более толстым проводом. покупать новый какк-то не хочется да и в моем магазине с IHLP есть или 1212 или 2525 PG - output power good (1 good, 0 failure) PS - power save mode (1 off, 0 on) еще в моей документации рекомендован дроссель на 1 мкГн, видно для наших целей его мало. еще по схеме в документации указано что выходной кондер это 2х22 мкФ, а в таблице указано 3х22 мкФ
что бы получить ток 1.7 А нужен резистор на 0,28 Ом, по тому в параллель два 0,56 Ом я хочу получить 1,5 А, резистор в таком случае 0,33 Ом. три по 1 Ом в параллель. формула расчета 0,5 / на необходимый ток в А = сопротивление в Ом
ну так PG это же вывод индикации что с выходным питанием все норм, зачем же его на плюс через резюк вешать? можно же просто оставить его не куда не подключая, разницы же не будет.
ну примененная катушка явно слабовата для данной схемы и не факт, что нормально работает на большой частоте. тепло данная плата от микросхемы не отведет, хотя для опытов вполне достаточно)
они друг над другом чтоли напаяны? а то я этого там на фото не увидел, если так то все правильно. Эх и греться будет эта этажерка)) 3 резюка 1206 это впритык по общей мощности. По хорошему надо с запасом брать и не кучковать в одной точке(локальный перегрев), иначе вероятен полярный лис из за перегрева.
мужики, я сначала хочу собрать работающий драйвер, а потом буду думать о отводе тепла, резисторах и тд... PG что на + что на - или просто в никуда, разницы нет. перемотал дроссель, но ничего не изменилось. свистит, после 5 сек начинает страшно греться и по-немного падает напряжение. на выходе 1.1 А при 5 В, токовый резистор 0,33 Ом, в нагрузке 4,7 Ом. при токовом резисторе 0,5 Ом, на выходе 1 А при 4,5 В, свист появляется при нагреве дросселя, через какое-то время. походу придется заказать IHLP1212 на 1,5 мкГн.
да, 1212 или 2525, последние слишком большие , около 6,5 мм. походу в драйвере с ebay 1212 стоит. 1616 было бы хорошо, но есть на 1 мкГн 4,5А или 2,2 мкГн 3,25А 1212 есть на 1,5 мкГн 3,8А, идеально подходит 2020, есть 1,5 мкГн 7,5А или 2,2 мкГн 6,75А, но таких в моем магазине нет. могу достать только 1212 1.2 мкГн или 2525 1,5 мкГн или 2525 2.2 мкГн
почти уверен что вся проблема в дросселе, больше причин не вижу- схема работоспособная, печатка хорошо разведена. дроссель я бы тут выбрал 2525 на 1,5мкГн, думаю он больше всех сюда подойдет, да и плата его должна вместить.

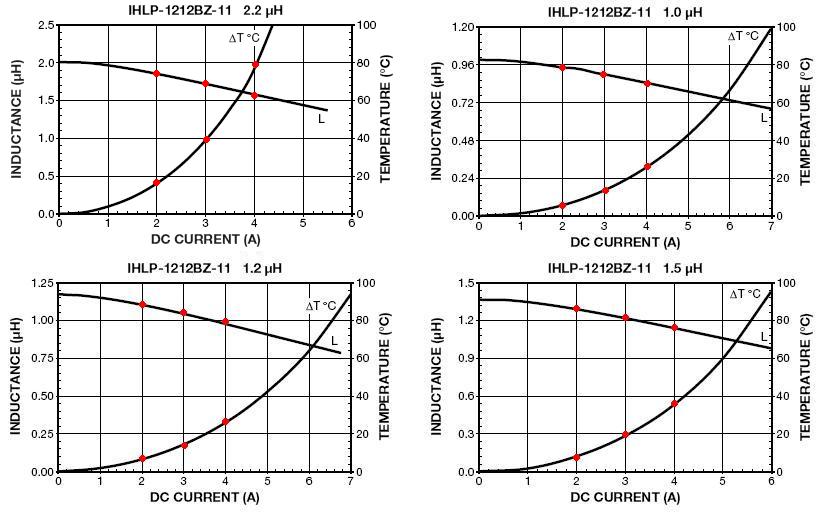

перегрел я микру. теперь с трудом выдает 0.4 А и страшно греется. и что-то мне подсказывает, что в первый раз тоже перегрел, так как она больше 1.1А не выдавала. паять только феном. по-поводу дросселя можно и 1212 на 1,5 мкГн на графике видно. может на нг подарю себе паяльную станцию, тогда попробую еще раз.
у тебя тепло от микры не отводится по сути...в драйвере на ебее под дном микры полно переходных отверстий на сплошной задний слой, который надо прижимать к теплоотводу...у тебя такого нет и неудивительно, что микра перегревается вмиг
перегрел паяльником, такие микрухи сильно греть нельзя, допускается температура немного выше температуры плавления припоя. а я 25 Вт паяльником, да и дроссель раз пять перепаивал.
Вот тут обзорчик той платы с ебеея есть ТЫЦ. Rotgar собирается сделать и потестить, думаю выложит тут схемку...
Давняя история: просто я воспользовался короткой ссылкой через http://clck.ru/ Просто на этом форуме выставлен запрет на прямые ссылки на тот форум.
