  1. suslox

    suslox Пушистикс Staff Member

    :) если выяснишь - отпишись плз..а то я 6х хочу поюзать позднее...вот думаю на каком токе гонять

    suslox, 13 фев 2010
    #101
  2. ArtDen

    ArtDen Пользователь

    suslox, если боишься за жизнь своего ЛД, то надо подавать не более 170 мА :) Есть подозрение, что ток, при котором они сгорают очень сильно различается у экземпляров даже в одной партии кареток.

    ArtDen, 13 фев 2010
    #102
  3. Витёк

    Витёк Модератор Staff Member

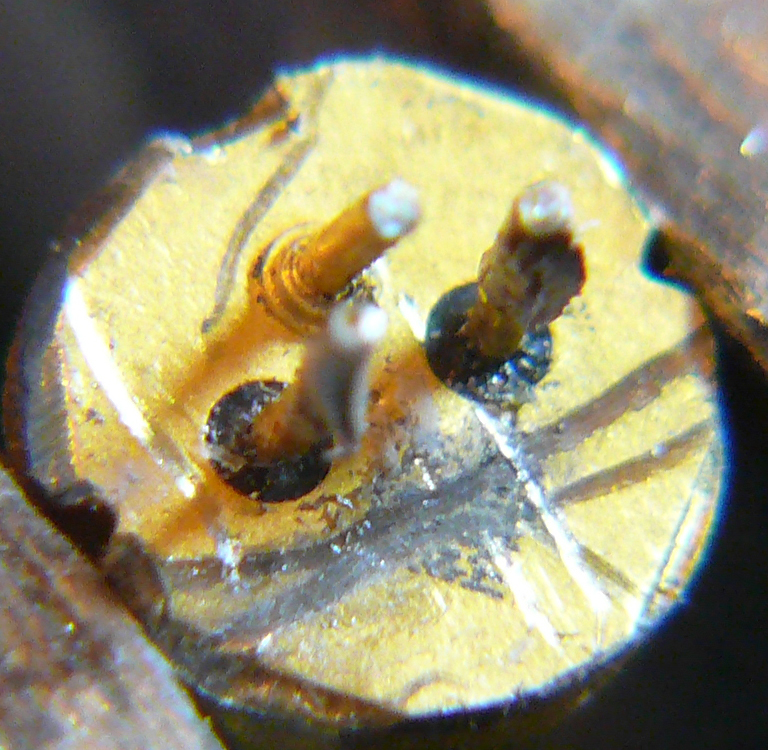

    Так... рассматривая свои диоды под лупой, обнаружил, что все они таки имеют скверкод, но он зачем-то затёрт. Вообще диоды пришли во в таком исцарапанном виде. Но при этом они работали )
    [attachment=4:cgkw2390]P1060702.JPG[/attachment:cgkw2390]

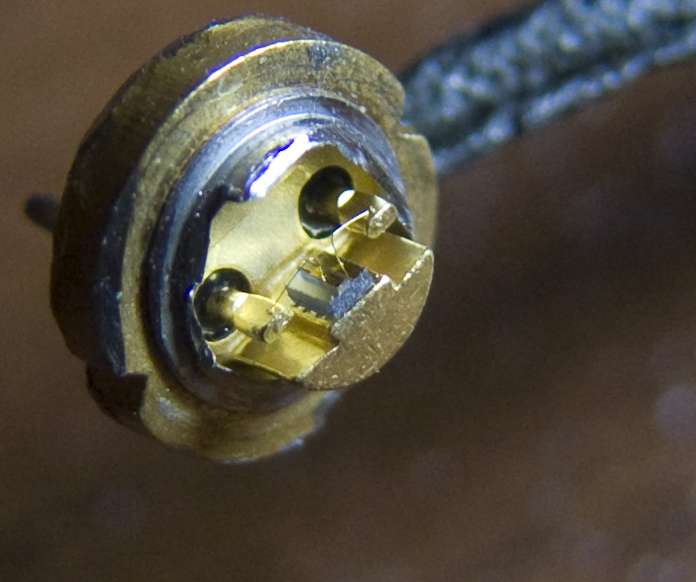

    а вот лучшая фотка вскрытого диода, которая получилась методом пляски с бубном около фотоаппарата в режиме макросъёмки и сильной линзы:
    [attachment=3:cgkw2390]P1060735.jpg[/attachment:cgkw2390]

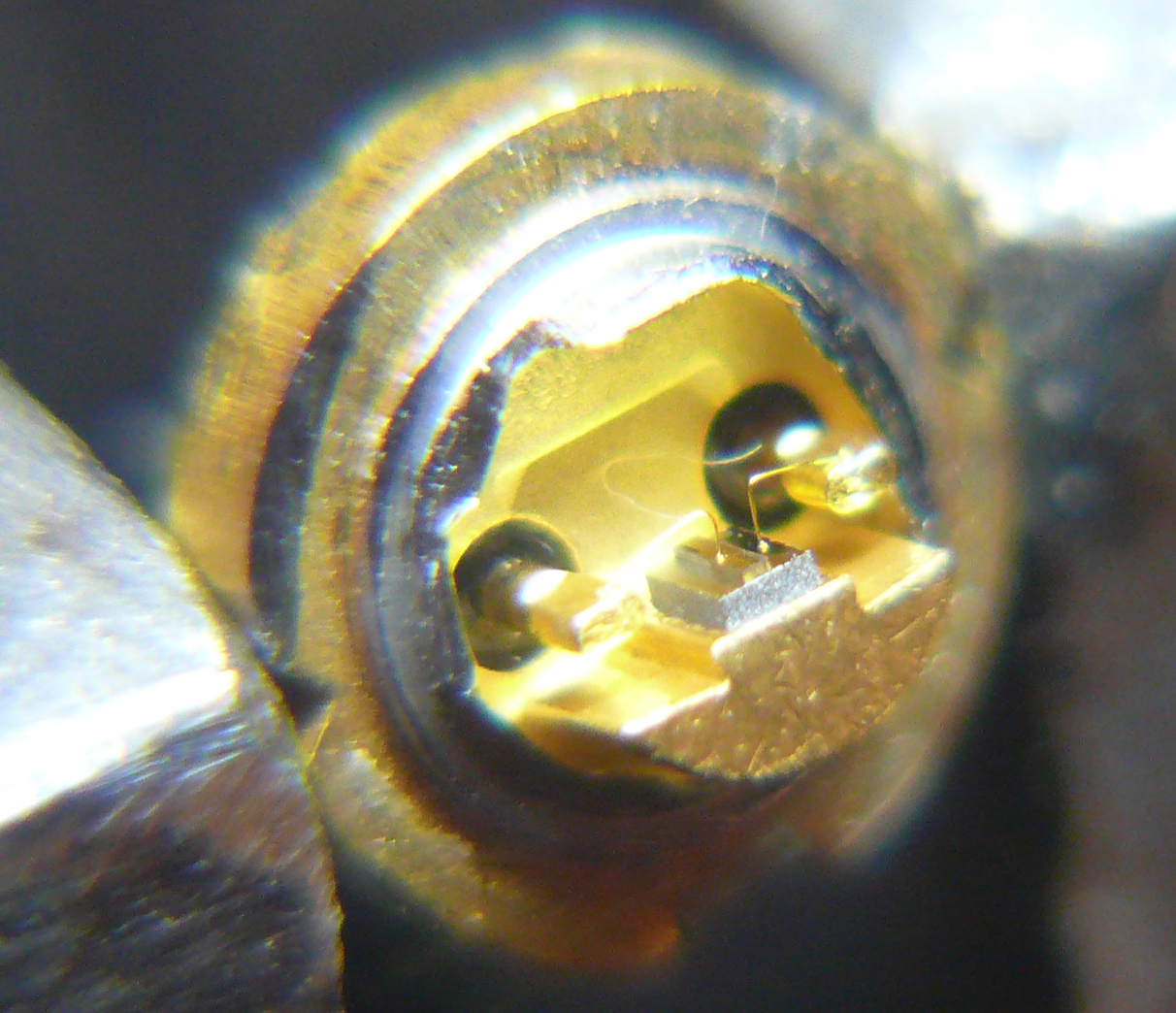

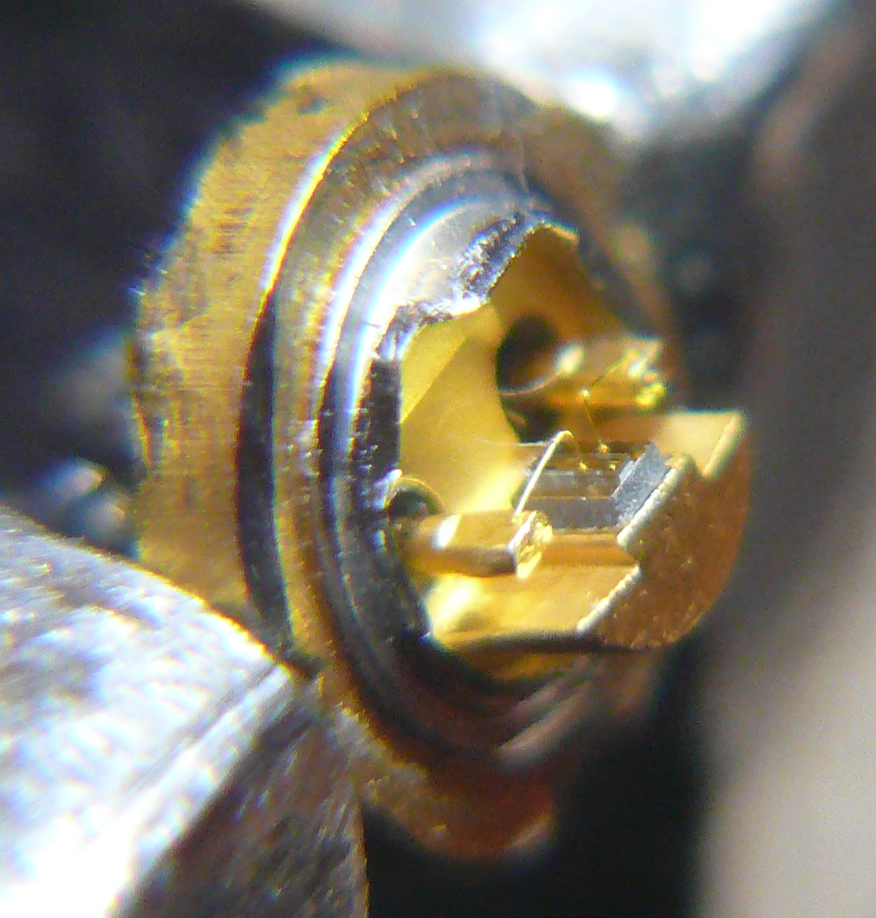

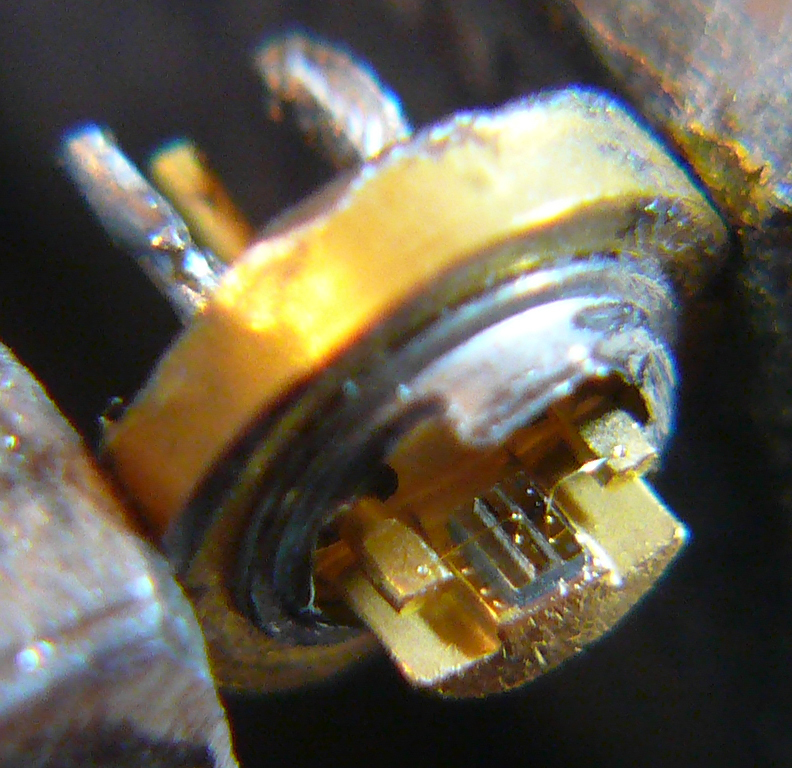

    ну и остальные удовлетворительные, возможно будет замечена дополнительная важная информация:
    [attachment=2:cgkw2390]P1060703.JPG[/attachment:cgkw2390]
    [attachment=1:cgkw2390]P1060705.JPG[/attachment:cgkw2390]
    [attachment=0:cgkw2390]P1060706.JPG[/attachment:cgkw2390]


    Вложения:

    • P1060702.JPG
      Размер файла:
      536,4 КБ
      Просмотров:
      705
    • P1060735.jpg
      Размер файла:
      261,6 КБ
      Просмотров:
      682
    • P1060703.JPG
      Размер файла:
      516,9 КБ
      Просмотров:
      694
    • P1060705.JPG
      Размер файла:
      654,2 КБ
      Просмотров:
      644
    • P1060706.JPG
      Размер файла:
      968,2 КБ
      Просмотров:
      675
    Витёк, 13 фев 2010
    #103
  4. INFERION

    INFERION Пользователь

    WViR. Кристалл всё-таки длинный. Такой как у "моих" 6х. И выводы тоже сплюснуты. В общем ничего интересного не обнаружил. Кстати, ты по-моему первый, кто выложил фотки вскрытого 6х. Даже на LPF, по-моему, таких кадров нет :)...
    А ты сможешь снять с трупов ВАХ? Хотя бы одну точку на 200мА. Можно даже постоянкой при комнатной температуре корпуса, а я там уже сам сориентируюсь...

    INFERION, 13 фев 2010
    #104
  5. Витёк

    Витёк Модератор Staff Member

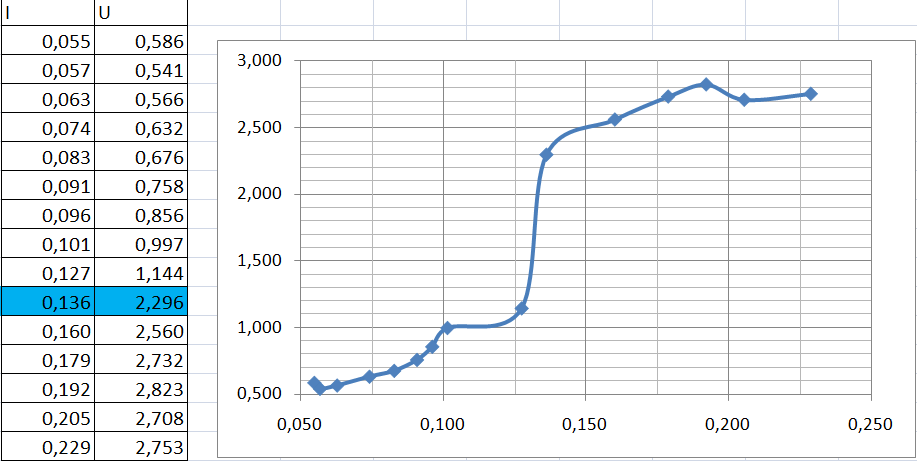

    ВАХ сгоревшего на токе 190 мА. Диод охлаждался очень хорошо, в течении теста коллиматор немножко нагрелся (оценочно около 30-35 градусов).
    В таблице начиная с тока, выделенного синим - светик начал издавать признаки свечения.
    Причём при повышении тока светик светил неуверенно, как бы помигивая. На осциллограмме было видно, что ток постоянен и схема источника питания в дрожании света не виновата.
    На максимальном токе (который может выдать мой источник) в 230 мА я остановился.
    [attachment=0:2sq50v8o]ВАХ сгоревшего фиолета.png[/attachment:2sq50v8o]


    Вложения:

    Витёк, 13 фев 2010
    #105
  6. INFERION

    INFERION Пользователь

    Фигня какая-то непонятная :? . График жудко нелинейный. Неужели у трупа такое мизерное падение? Да ещё и с такими изломами... Тут уже на так называемый "вылет зеркал" не смахивает. Похоже кристалл сдох от перегрева...

    INFERION, 13 фев 2010
    #106
  7. Витёк

    Витёк Модератор Staff Member

    издеваешься? при токе 190 мА? вот с таким охлаждением из латуни, которое подгонялось "по месту"???

    не хотел я выкладывать чертёж коллиматора своего.
    диод обжат в своеобразные тески из латуни и смазан тепло-проводящей пастой.
    [attachment=0:36d5qcmy]laser module2.1_Page_10.jpg[/attachment:36d5qcmy]


    Вложения:

    Витёк, 13 фев 2010
    #107
  8. suslox

    suslox Пушистикс Staff Member

    по оси Y падение на кристалле????что всего 3в?

    suslox, 13 фев 2010
    #108
  9. Витёк

    Витёк Модератор Staff Member

    у сгоревшего - да. Я кстати давно заметил, что на графиках "вылет" диода у фиолетовых характеризуется резким падением напруги на диоде.

    Витёк, 13 фев 2010
    #109
  10. INFERION

    INFERION Пользователь

    А за тепловое сопротивление кристалл-корпус забываем? Оно ведь тоже есть. У кристалла температура всегда выше за температуру корпуса. Причём на несколько десятков градусов. Если не больше. А у говёных ЛД вполне вероятно что и намного больше. Ну а как ещё обьяснить такое поведение ВАХ? Кроме теплового пробоя ничего в голову не лезет...

    INFERION, 14 фев 2010
    #110
  11. Витёк

    Витёк Модератор Staff Member

    нууу... как бы я в 101 раз понимаю, что диод гавно ))) кстати на фотках хорошо видно, что подложка как бы "пористая". мне одному так кажется? какие бывают подложки?

    Витёк, 14 фев 2010
    #111
  12. suslox

    suslox Пушистикс Staff Member

    ну уж явно получше чем у пхр803...разве это не очевидно? :twisted:

    suslox, 19 фев 2010
    #112
  13. 4eef

    4eef Пользователь

    ИМХО люди покупают мощные фиолеты не для луча, а для прожигаемости...

    4eef, 19 фев 2010
    #113
  14. Витёк

    Витёк Модератор Staff Member

    405 нм на границе видимости, его почти не видно... красный той же мощности гораздо лучше видно.. а зелень той же мощности кажется в 4-8 раз ярче.
    луч 150 мВт в незадымлённой комнате почти не видно.

    я себе его делаю только потому, что он обжигает кожу, да и эффектов куча от УФ красивых (люминесценция)

    Витёк, 19 фев 2010
    #114
  15. Витёк

    Витёк Модератор Staff Member

    белую точку - можно.
    луч - не знаю.

    Витёк, 19 фев 2010
    #115
  16. 4eef

    4eef Пользователь

    Опробовал свой диод, пришедший недавно. Вдувал в него 250+-10мА, вполне доволен. На каком расстоянии спичка зажжется не проверял, но точкой в 2мм можно расписываться на белых обоях. Перетяжкой режет кожу, боль дикая. Спички разрезает за минуту-полторы. Луч хорошо виден в светлой комнате. Вобщем вот... Штука дикая.

    З.Ы. буду собирать на 8х :)

    4eef, 19 фев 2010
    #116
  17. ArtDen

    ArtDen Пользователь

    А где 8х будешь брать? Каретки от них пока отдельно не продают.

    ArtDen, 19 фев 2010
    #117
  18. 4eef

    4eef Пользователь

    А мне из каретки только диод и нужен))) Оптика аиксиз, коллиматор точеный токарем, драйвер пока ХЗ что будет... Где буду брать - пока хз. надо будет узнавать, но это будет нескоро, пока этим поиграюсь. Срани в нем ппц...

    4eef, 19 фев 2010
    #118
  19. suslox

    suslox Пушистикс Staff Member

    :confused: :confused: :confused: режет кожу?????что серьезно?????250ма - и норм работает?
    может на форуме уже будет четко определено сколько у них номинальный ток?

    suslox, 19 фев 2010
    #119
  20. 4eef

    4eef Пользователь

    ЛД нормальный. Сквер-код не зачеркнут, ЛД в отличном состоянии. При 250мА падение 5.5В, суммарно за сегодня насветил уже полчаса. как жег так и жжет. С самого начала дал ему 150мА, потом по нарастающей до 250, следил за падением. Не знаю, может можно и больше, но мне пока хватит этого.
    Вобще ЛД мне понравился. Срани в нём нереально...
    Кожу режет реально, но боль при этом очень сильная.
    На время теста питаю от LM317, потом ну нафиг, надо нормальный драйвер придумать...

    4eef, 19 фев 2010
    #120
