SF-AW210 6х BlueRay

1 килорубль,впринцепе норм.



Там ведь в головке ещё интересная оптика и мощный красный ЛД, свиду как 22х с LG ...



Так, коллеги - это внутренняя информация от поставщика, которая требует проверки!

А то сейчас объявится товарищ, опять начнет кричать, что он не вчера родился, сложит на меня все маты и на этот раз уже вместо угроз пожизненно забанит...



Привет всем. Покупатель x6, о котором писал axis, это я Текста много писать не буду, лучше приведу фото.
[attachment=0:1izcpxpx]RGB.jpg[/attachment:1izcpxpx]
На центральном снимке диоды x6, x22 (LG) и китайская указка (написано 100 мВт, на самом деле хорошо, если там есть 50). Фиолетовый питается напряжением 5.1 В при токе 200 мА, красный 3 В при токе 300 мА, ну и указка от аккумуляторов. Ширина лучей на фото реальной не соответствует, но хорошо показывает относительную яркость лучей (красный самый тусклый). Реальный диаметр лучей: 3 мм для красного и фиолетового, зеленый чуть больше миллиметра. Красный и фиолетовый диоды стоят в модулях aixiz, стеклянная оптика (насчет просветления могу сказать только то, что оно есть). При объединении красного и фиолетового в один луч получается цвет, примерно такой же, как на первом снимке (центральный розоватый круг).



Наглая дезинформация! Там стоит Short Open Can диод:



который может выдать максимум 200 мВт при токе 350 мА:


Он хоть и в открытом корпусе, но длина активного элемента у него меньше чем у 22х диодов раза в полтора.

Информация сворована с форума LPF



Я же предупреждал, что проверять надо!

А при большем он умирает?



Помечтать нельзя, что-ли ? По крайней мере вид сзади точно такой же...
Пожалуй тоже плюсик накину. А-то сам уже репой заржался...

Это на 22х с LG такой ток, или на красном ЛД с обсуждаемой тут головки?



Да: http://laserpointerforums.com/f38/new-h ... post505626 . По крайней мере один диод при таком токе умер



Кстати, раньше на hightechdealz этот диод продавался как Long Open Can c большой мощёй и током до 450 мА: http://hightechdealz.com/index.php?main ... ducts_id=1 . Из-за этого я тоже думал, что там стоит мощный LOC диод.
Но как оказалось, продавец элементарно облажался с информацией об этом диоде: http://laserpointerforums.com/f52/hight ... 45737.html Сейчас он сменил фото диода, но график мощности, судя по всему, остался старый



Диод x22 из DVD-RW привода LG. Ток далеко не максимальный.



Судя по падению на ЛД - максимальный. Ну или как минимум заниженый. У людей с таким падением 430...440мА. Может мерял не непосредственно на ЛД?



Ток не максимальный. Просто запитываю от стабилизированного источника напряжения с ограничением по току.



Пишу еще раз. Ток, потребляемый диодом (x22 LG), ограничен мной специально. Без ограничения при напряжении 3 В ток наверняка составит около 450 мА.



WViRНе. Из таких мне попадались только слабые 635nm.
Alexander47. Так бы сразу и сказал. Значит падение на твоём ЛД не 3,0V, а меньше...
Что-то мы всё дальше от темы отходим ...

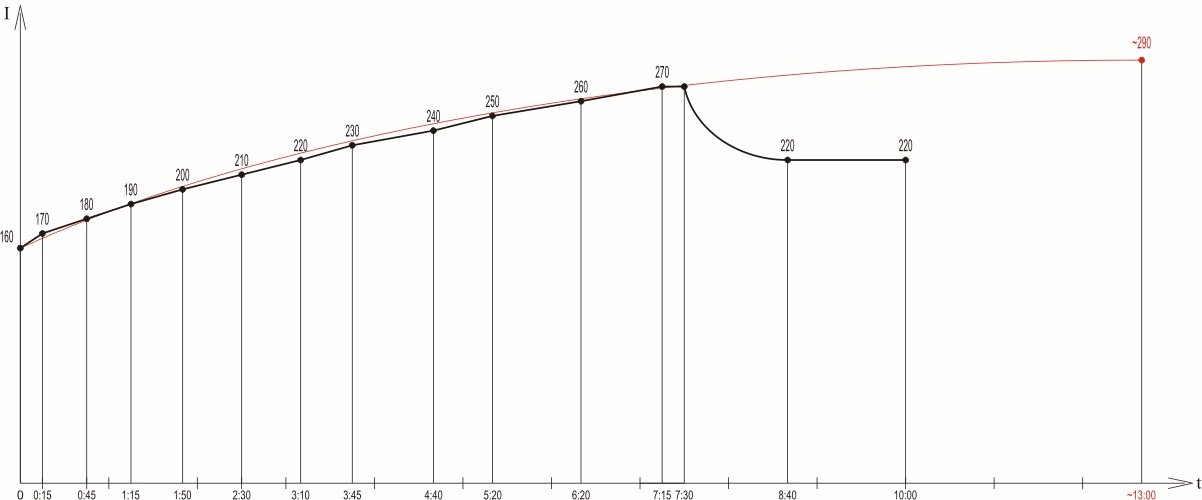

Помучал сегодня x6. Ниже на графике представлены измерения тока диода в зависимости от времени работы/нагрева. Питание от источника напряжения 5.1 В, ток не ограничен. За 7 минут ток достиг 270 мА, значительный нагрев корпуса. После 7:30 корпус дополнительно охлаждается устройством, в простонародье именуемом "рука". Быстрое снижение тока до 220 мА и стабилизация на этом уровне. После десяти минут диод отключен. Красная линия - предполагаемый рост тока при отсутствии дополнительного охлаждения.
Напряжение на диоде в первые 30 секунд работы резко возрастает с 4.8 В до 5 В, затем плавно уменьшается до 4.92 В при токе 200 мА. После двух минут работы слабый нагрев и плавный рост напряжения до 4.95 В (около пяти минут работы). Далее нагрев резко растет, напряжение падает до 4.88-4.86 В. После восьми с половиной минут напряжение возвращается к значению 4.92 В и далее практически не меняется.
[attachment=0:3kwvx73n]IT.jpg[/attachment:3kwvx73n]
P.S. При токе 180 мА лазер начать жарить светлые обои на стене (забыл расфокусировать)
P.P.S. Как добавлять изображения с превьюшкой?
