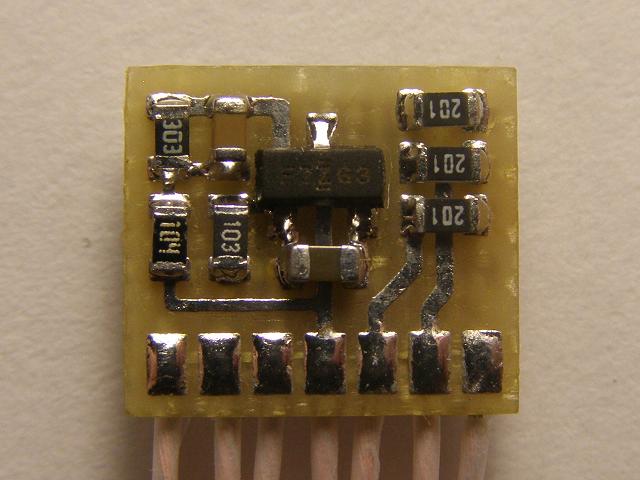

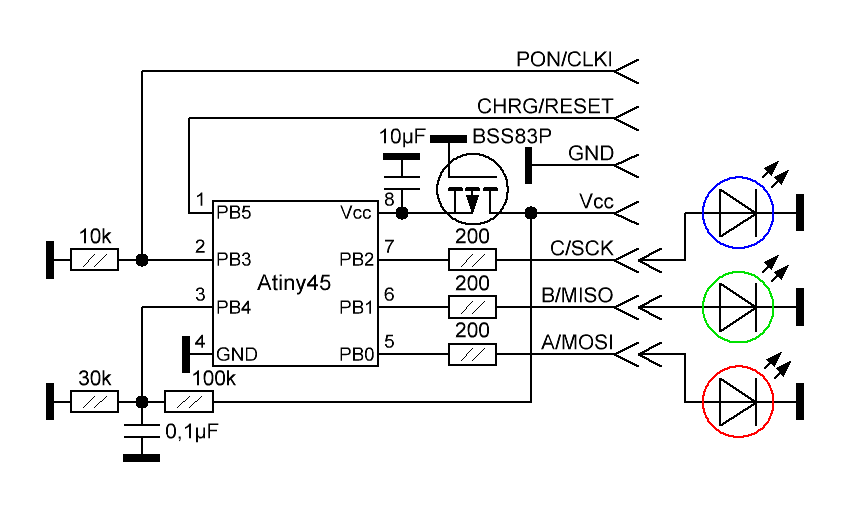

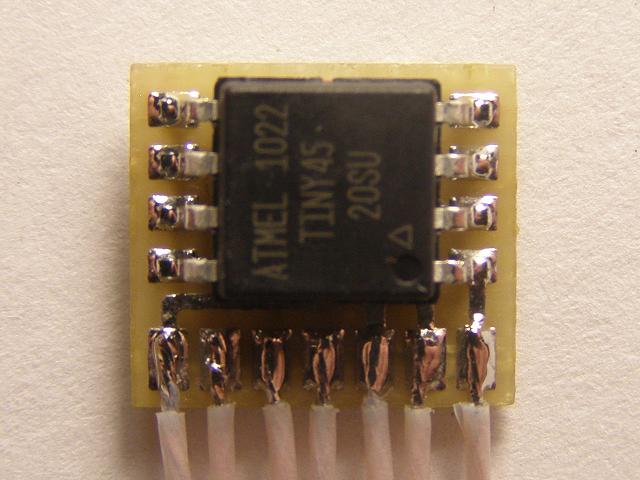

RGB индикатор заряда батареи на ATtiny45

Re: RGB индикатор заряда батареи на ATtiny25

помоему на много интересней будет самому это чудо собрать и прошить.
индикатор этот нереально класный, всю ноч сидел любовался его работой. правда нужно под мои светики откалибровать.
вчера заменил синий светодиод на сверхяркий. сразу же белый стал белым а фиолетовый фиолетовым.реально захватывает



Re: RGB индикатор заряда батареи на ATtiny25

да, сегодня видео будет



Re: RGB индикатор заряда батареи на ATtiny25

Нет. Три 0603 светодиода. Я не знаю RGB светиков с такой распиновкой, как тут требуется. Можно конечно и обычный RGB светик подключить, но придётся заюзать ресет и убрать из схемы резистор на 100 Ом...



Re: RGB индикатор заряда батареи на ATtiny25

Народ требует видео!



Re: RGB индикатор заряда батареи на ATtiny25

У Фонарика не получается нормально видео заснять...

Залил вторую версию программы в драйвер (84-я тинька). Работает как и задумано. Теперь яркость и цвет анимации не зависят от напряжения питания. Осталось достать 45-ю тиньку и слепить финальную версию индикатора. Программа весит больше 2-х килобайт. Вот такой вот монстрик получился (2 килобайта это очень много для МК)...



Re: RGB индикатор заряда батареи на ATtiny25

Что-то, да, великовата. Впрочем, ты там еще и дополнительных функций натолкал...
Я недавно решил сделать подсветку для ванны, но тратится на заводские примочки не хотелось, поэтому тупо насверлил в ней дырок 4,9 мм, навтыкал внатяг 8 трехцветных светодиодов и снаружи промазал их герметиком. Блок управления был на tiny13 плюс 3 мосфета, т.к. светодиоды были включены впараллель. Программа заняла 225 слов (450 байт). В ней забита таблица с RGB значениями для 11 цветов (можно расширить). Цвет выбирается последовательно одной кнопкой, причем переключение происходит плавно, примерно за 1,5 секунды. Если выбрать 11й цвет (тусклый белый), то через пару секунд включается режим автоматической смены цвета, в котором программа случайным образом выбирает цвет с 1-го по 10-й и меняет их с интервалом в 30 сек. Цвет повторяться не может, если индекс очередного выбранного цвета совпадет с предыдущим, индекс смещается на 3, чтобы цвет даже близко по оттенку не совпал Отключение авто-режима по нажатию кнопки.
Единственное, что меня смущает в моей подсветке, так это частота работы программного ШИМ-а - порядка 150 Гц при частоте встроенного генератора 9,6 МГц и глубине цвета 8 бит. Быстрее не получилось, хотя голову по этому поводу не сильно грел. Вообще, изящнее здесь было бы использовать контроллер с 3-х канальным аппаратным ШИМ-ом, жаль атмел таких не делает в 8-выводном корпусе.



Re: RGB индикатор заряда батареи на ATtiny25

Да, сама программа весит 648 байт (вариант на 45-ю), и база 1536 байт...
Да, кстати. Предварительный код, который работает на 84-й, но на 45-й ещё не испытан:
[spoiler:ibzj2fbg]

Код:

;Программа для RGB индикатора заряда Li-ion батареи на ATtiny45 (8MHz)

	.INCLUDE "tn45def.inc"

;Векторы прерываний

	rjmp	RESET
	rjmp	INT_0
	rjmp	PCI_0
	rjmp	CompA1
	rjmp	Over1
	rjmp	Over0
	rjmp	EE_RDY
	rjmp	AComp
	rjmp	ADComp
	rjmp	CompB1
	rjmp	CompA0
	rjmp	CompB0
	rjmp	WDT
	rjmp	USISTR
	rjmp	USIOvf

;RESET:
INT_0:
PCI_0:
CompA1:
Over1:
;Over0:
EE_RDY:
AComp:
ADComp:
CompB1:
;CompA0:
CompB0:
WDT:
USISTR:
USIOvf:	reti


;Конфигурация

RESET:	Ldi	R16, HIGH(RAMEND)	;инициализация стека
	out	SPH, R16
	Ldi	R16, LOW(RAMEND)
	out	SPL, R16

	ldi	R16, 0b10000000	;Отключить аналоговый компаратор
	out	ACSR, R16

	ldi	R16, 0b00010000	;Выключить цифровой входной буфер на PB4
	out	DIDR0, R16

	ldi	R16, 0b10000010	;ИОН 1,1V, измерение на PB4
	out	ADMUX, R16

	ldi	R16, 0b00000011	;Запуск таймера0, clk/64
	out	TCCR0B, R16

	ldi	R16, 0b00010010	;Включение CompA0 и Over0
	out	TIMSK, R16

	ldi	R16, 0b00100100	;PB2 и PB5 - подтягивание
	out	PORTB, R16

	ldi	R16, 0b00000011	;PB0 и PB1 - выходы
	out	DDRB, R16

	ldi	R16, 0b00001100	;PCI_0 на PB2 и PB3
	out	PCMSK, R16

	ldi	R16, 0b00100000	;включить PCI_0
	out	GIMSK, R16




;Спящий режим

loop:	cli
	sbis	PINB, 2
	rjmp	pon
	sbic	PINB, 3
	rjmp	pon
	sbic	GPIOR1, 2
	rjmp	pon
	tst	R7
	brne	pon
	tst	R8
	brne	pon
	tst	R9
	brne	pon

	clr	R16		;Выключить АЦП
	out	ADCSRA, R16
	ldi	R17, 0b10110000
	ldi	R16, 0b10110100	;BOD Sleep, Sleep, режим Power-down, BOD Sleep Enable
	out	MCUCR, R16
	out	MCUCR, R17	;BOD Sleep, Sleep, режим Power-down
	sei
	Sleep

pon:	cli
	ldi	R16, 0b00100000	;Sleep, режим Idle
	out	MCUCR, R16
	ldi	R16, 0b10000110	;Включить АЦП, тактовая clk/64
	out	ADCSRA, R16
	sei
	Sleep
	rjmp	loop




;Праграммный ШИМ RGB каналов

Over0:	ldi	R16, 0b10000001	;Сбросить и остановить предделитель
	out	GTCCR, R16

	clr	R16		;Сбросить таймер
	out	TCNT0, R16

	sei			;Пропустить compA0
	nop
	cli

	sbic	GPIOR1, 6	;Запустить зелёный, если горел красный
	rjmp	green

	sbic	GPIOR1, 7	;Запустить синий, если горел зелёный
	rjmp	blue


	sbic	PINB, 2		;Загрузить 3-й канал, если бит сброшен
	rjmp	clrm3

	sbic	GPIOR1, 5	;Загрузить, если не загружен
	rjmp	setm1
	clr	R28
	out	GPIOR1, R28

	ldi	R25, 255	;Цвет анимации 3-го канала (заряд батареи)
	ldi	R26, 255
	ldi	R27, 255
	ldi	R29, 2		;Скорость анимации
	sbi	GPIOR1, 5	;Включить анимацию
	rjmp	setm


clrm3:	sbis	GPIOR0, 0	;Загрузить 2-й канал, если бит установлен
	rjmp	clrm2

	sbic	GPIOR1, 4	;Загрузить, если не загружен
	rjmp	setm1
	clr	R28
	out	GPIOR1, R28

	ldi	R25, 0		;Цвет анимации 2-го канала (низкий заряд батареи)
	ldi	R26, 0
	ldi	R27, 0
	ldi	R29, 3		;Скорость анимации
	sbi	GPIOR1, 4	;Включить анимацию
	rjmp	setm


clrm2:	sbis	PINB, 3		;Загрузить 1-й канал, если бит установлен
	rjmp	clrm1

	sbic	GPIOR1, 3	;Загрузить, если не загружен
	rjmp	setm1
	clr	R28
	out	GPIOR1, R28

	ldi	R25, 0		;Цвет анимации 1-го канала (фон)
	ldi	R26, 255
	ldi	R27, 255
	ldi	R29, 1		;Скорость анимации
	sbi	GPIOR1, 3	;Включить анимацию
	rjmp	setm


clrm1:	clr	R28		;Корректное выключение анимации
	out	GPIOR1, R28
	mov	R24, R28
	rjmp	red

setm:	sbi	GPIOR1, 2


setm1:	sbic	GPIOR1, 1	;Увеличивать множитель, если 1-й бит сброшен
	rjmp	lessm		;Иначе уменьшать

	add	R28, R29
	brcc	okm
	ser	R28
	mov	R24, R28
	ldi	R28, 127
	in	R16, GPIOR1	;Инвертировать 0-й бит
	ldi	R17, 0b00000001
	eor	R16, R17
	out	GPIOR1, R16
	sbic	GPIOR1, 0
	rjmp	red
	sbi	GPIOR1, 1
	ser	R28
	rjmp	red

lessm:	sub	R28, R29
	brcc	okm
	clr	R28
	mov	R24, R28
	ldi	R28, 127
	in	R16, GPIOR1	;Инвертировать 0-й бит
	ldi	R17, 0b00000001
	eor	R16, R17
	out	GPIOR1, R16
	sbic	GPIOR1, 0
	rjmp	red
	clr	R28
	out	GPIOR1, R28
	rjmp	red

okm:	sbis	GPIOR1, 0
	mov	R24, R28



	;R1 - Red_main
	;R2 - Green_main
	;R3 - Blue_main

	;R4 - Red_comp
	;R5 - Green_comp
	;R6 - Blue_comp

	;R7 - Red_damped
	;R8 - Green_damped
	;R9 - Blue_damped

	;R25 - Red_mixing
	;R26 - Green_mixing
	;R27 - Blue_mixing

	;R24 - color_ratio
	;R28 - Loop_ratio
	;R29 - speed_ratio



red:	mov	R10, R1
	mov	R11, R7
	mov	R12, R25
	rcall	anima
	sbi	GPIOR1, 6
	mov	R7, R11

	mov	R13, R4		;Компенсация зависимости яркости от напряжения питания
	mov	R14, R11
	rcall	mpy8u1		;R15 <- R11 x R4 / 255

	out	OCR0A, R15	;Загрузка damped_comp
	tst	R15
	breq	zeror
	sbi	PORTB, 0
zeror:	clr	R16
	out	GTCCR, R16	;Запустить предделитель
	reti


green:	mov	R10, R2
	mov	R11, R8
	mov	R12, R26
	rcall	anima
	sbi	GPIOR1, 7
	cbi	GPIOR1, 6
	mov	R8, R11

	mov	R13, R5		;Компенсация зависимости яркости от напряжения питания
	mov	R14, R11
	rcall	mpy8u1		;R15 <- R11 x R5 / 255

	out	OCR0A, R15	;Загрузка damped_comp
	tst	R15
	breq	zerog
	sbi	PORTB, 1
zerog:	clr	R16
	out	GTCCR, R16	;Запустить предделитель
	reti


blue:	mov	R10, R3
	mov	R11, R9
	mov	R12, R27
	rcall	anima
	cbi	GPIOR1, 7
	mov	R9, R11

	mov	R13, R6		;Компенсация зависимости яркости от напряжения питания
	mov	R14, R11
	rcall	mpy8u1		;R15 <- R11 x R6 / 255

	out	OCR0A, R15	;Загрузка damped_comp
	tst	R15
	breq	zerob
	sbi	PORTB, 0
	sbi	PORTB, 1


zerob:	sbis	PINB, 2		;Корректное выключение
	rjmp	oka
	sbic	PINB, 3
	rjmp	oka

	clr	R1		;Корректное выключение индикатора
	clr	R2
	clr	R3
	cbi	GPIOR0, 0
	clr	R16
	out	GTCCR, R16	;Запустить предделитель
	reti

oka:	in	R30, ADCL	;Подготовка данных с АЦП
	in	R31, ADCH

	subi	R30, 0x84
	sbci	R31, 0x02
	brcc	okv
	clr	R30
	clr	R31
	rjmp	okv1
okv:	tst	R31
	breq	okv1
	ser	R30
	clr	R31

okv1:	cpi	R30, 108	;Вкл/выкл анимации севшей батареи
	brcc	hibat
	sbi	GPIOR0, 0
	rjmp	lobat
hibat:	cpi	R30, 118
	brcs	lobat
	cbi	GPIOR0, 0

lobat:	mov	R16, R30	;Загрузка данных RGB индикатора
	clr	R17

	lsl	R30		;x6
	rol	R31
	lsl	R30
	rol	R31
	add	R30, R16
	adc	R31, R17
	add	R30, R16
	adc	R31, R17

	subi	R31, -0xA	;+2560

	lpm
	mov	R1, R0		;Загрузить Red

	ldi	R16, 1
	add	R30, R16
	adc	R31, R17
	lpm
	mov	R2, R0		;Загрузить Green

	add	R30, R16
	adc	R31, R17
	lpm
	mov	R3, R0		;Загрузить Blue

	add	R30, R16
	adc	R31, R17
	lpm
	mov	R4, R0		;Загрузить Red_comp

	add	R30, R16
	adc	R31, R17
	lpm
	mov	R5, R0		;Загрузить Green_comp

	add	R30, R16
	adc	R31, R17
	lpm
	mov	R6, R0		;Загрузить Blue_comp

	sbi	ADCSRA, 6	;Start Conversion
	clr	R16
	out	GTCCR, R16	;Запустить предделитель
	reti




mpy8u1:	clr	R15		;R15 <- R14 x R13 / 255
	ldi	R16, 8
	lsr	R14
m8u_0:	brcc	m8u_1
	add 	R15, R13
m8u_1:	ror	R15
	ror	R14
	dec	R16
	brne	m8u_0
	tst	R14
	breq	m8u_2
	inc	R15
m8u_2:	ret


anima:	sbis	GPIOR1, 2	;Пропустить анимирование, если ноль
	rjmp	damper

	cp	R10, R12	;Анимирование
	breq	damper		;Перейти к сглаживанию, если равно
	brcs	lessa		;Перейти если main < mixing

	mov	R14, R10	;main - mixing = X
	sub	R14, R12
	mov	R13, R24
	rcall	mpy8u1		;( X x color_ratio ) / 255 = Y
	sub	R10, R15	;main - Y = main
	rjmp	damper


lessa:	mov	R14, R12	;mixing - main = X
	sub	R14, R10
	mov	R13, R24
	rcall	mpy8u1		;( X x color_ratio ) / 255 = Y
	add	R10, R15	;main + Y = main


damper:	cp	R10, R11	;Сглаживание цветопередачи
	breq	loadd		;Перейти к загрузке, если равно
	brcs	lessd		;Перейти если main < damped

	mov	R16, R10	;Увеличить damped на 1/16 разницы между main и damped
	sub	R16, R11
	lsr	R16
	lsr	R16
	lsr	R16
	lsr	R16
	tst	R16
	brne	okd
	inc	R16
okd:	add	R11, R16
	ret

lessd:	mov	R16, R11	;Уменьшить damped на 1/16 разницы между main и damped
	sub	R16, R10
	lsr	R16
	lsr	R16
	lsr	R16
	lsr	R16
	tst	R16
	brne	okd1
	inc	R16
okd1:	sub	R11, R16
loadd:	ret




compA0:	in	R16, PORTB	;Потушить все каналы
	andi	R16, 0b11111100
	out	PORTB, R16
	reti




	.ORG	0x500		;Начало массива RGB индикатора (последние 1536 байт памяти)

	     ;R    G    B   RC   GC   BC    R    G    B   RC   GC   BC
	.db 255,   0,   0, 255, 255, 255, 255,   1,   0, 254, 255, 255 ;0
	.db 254,   1,   0, 254, 250, 251, 254,   2,   0, 253, 245, 246 ;2
	.db 253,   2,   0, 252, 242, 243, 253,   3,   0, 252, 239, 239 ;4
	.db 252,   3,   0, 251, 237, 236, 251,   4,   0, 250, 235, 233 ;6
	.db 251,   5,   0, 250, 232, 231, 250,   5,   0, 249, 230, 229 ;8
	.db 250,   6,   0, 248, 229, 227, 249,   6,   0, 248, 227, 225 ;10
	.db 248,   7,   0, 247, 225, 224, 248,   7,   0, 247, 223, 222 ;12
	.db 247,   8,   0, 246, 222, 220, 246,   9,   0, 245, 220, 218 ;14
	.db 246,   9,   0, 245, 219, 216, 245,  10,   0, 244, 217, 214 ;16
	.db 244,  11,   0, 243, 216, 213, 244,  12,   0, 243, 215, 211 ;18
	.db 243,  12,   0, 242, 213, 210, 242,  13,   0, 241, 212, 209 ;20
	.db 241,  14,   0, 241, 210, 207, 241,  15,   0, 240, 209, 206 ;22
	.db 240,  15,   0, 240, 208, 205, 239,  16,   0, 239, 207, 203 ;24
	.db 238,  17,   0, 239, 206, 202, 237,  18,   0, 238, 205, 201 ;26
	.db 236,  19,   0, 238, 204, 200, 235,  20,   0, 237, 202, 198 ;28
	.db 235,  21,   0, 237, 201, 197, 234,  21,   0, 236, 200, 196 ;30
	.db 233,  22,   0, 235, 199, 195, 232,  23,   0, 235, 198, 194 ;32
	.db 231,  24,   0, 234, 197, 192, 230,  25,   0, 234, 196, 191 ;34
	.db 229,  26,   0, 233, 195, 190, 228,  27,   0, 233, 194, 189 ;36
	.db 227,  28,   0, 232, 193, 188, 226,  29,   0, 232, 192, 187 ;38
	.db 225,  30,   0, 231, 192, 186, 224,  31,   0, 230, 191, 185 ;40
	.db 223,  32,   0, 230, 190, 184, 222,  33,   0, 229, 189, 183 ;42
	.db 221,  34,   0, 229, 188, 182, 220,  36,   0, 228, 187, 181 ;44
	.db 219,  37,   0, 228, 186, 180, 217,  38,   0, 227, 185, 179 ;46
	.db 216,  39,   0, 227, 184, 178, 215,  40,   0, 226, 184, 177 ;48
	.db 214,  42,   0, 226, 183, 176, 213,  43,   0, 225, 182, 176 ;50
	.db 211,  44,   0, 224, 181, 175, 210,  45,   0, 224, 181, 174 ;52
	.db 209,  46,   0, 223, 180, 173, 208,  48,   0, 223, 179, 172 ;54
	.db 206,  49,   0, 222, 178, 171, 205,  51,   0, 222, 177, 171 ;56
	.db 204,  52,   0, 221, 177, 170, 202,  53,   0, 221, 176, 169 ;58
	.db 201,  55,   0, 220, 175, 168, 199,  56,   0, 220, 174, 167 ;60
	.db 198,  58,   0, 219, 173, 166, 197,  59,   0, 218, 173, 166 ;62
	.db 195,  60,   0, 218, 172, 165, 194,  62,   0, 217, 171, 164 ;64
	.db 192,  63,   0, 217, 171, 163, 191,  65,   0, 216, 170, 163 ;66
	.db 189,  67,   0, 216, 170, 162, 187,  68,   0, 215, 169, 161 ;68
	.db 186,  70,   0, 215, 168, 160, 184,  72,   0, 214, 168, 160 ;70
	.db 183,  73,   0, 214, 167, 159, 181,  75,   0, 213, 166, 158 ;72
	.db 179,  77,   0, 213, 166, 158, 178,  78,   0, 212, 165, 157 ;74
	.db 176,  80,   0, 212, 164, 156, 174,  82,   0, 211, 164, 155 ;76
	.db 172,  84,   0, 210, 163, 155, 170,  86,   0, 210, 162, 154 ;78
	.db 168,  88,   0, 209, 162, 153, 166,  90,   0, 209, 161, 153 ;80
	.db 164,  92,   0, 208, 161, 152, 162,  94,   0, 208, 160, 151 ;82
	.db 160,  96,   0, 207, 159, 150, 158,  99,   0, 207, 159, 150 ;84
	.db 156, 101,   0, 206, 158, 149, 154, 103,   0, 206, 157, 148 ;86
	.db 152, 105,   0, 205, 157, 148, 150, 107,   0, 205, 156, 147 ;88
	.db 147, 110,   0, 204, 156, 147, 145, 112,   0, 204, 155, 146 ;90
	.db 142, 114,   0, 203, 155, 145, 140, 117,   0, 203, 154, 145 ;92
	.db 138, 119,   0, 202, 154, 144, 135, 122,   0, 201, 153, 144 ;94
	.db 133, 124,   0, 201, 153, 143, 130, 127,   0, 200, 152, 143 ;96
	.db 127, 130,   0, 200, 151, 142, 124, 133,   0, 199, 151, 141 ;98
	.db 121, 136,   0, 199, 150, 141, 119, 139,   0, 198, 150, 140 ;100
	.db 116, 142,   0, 198, 149, 140, 114, 145,   0, 197, 149, 139 ;102
	.db 111, 148,   0, 197, 148, 138, 107, 151,   0, 196, 148, 138 ;104
	.db 103, 155,   0, 196, 147, 137, 100, 159,   0, 195, 147, 137 ;106
	.db  96, 163,   0, 195, 146, 136,  92, 166,   0, 194, 146, 136 ;108
	.db  88, 170,   0, 193, 145, 135,  84, 174,   0, 193, 145, 134 ;110
	.db  80, 178,   0, 192, 144, 134,  77, 182,   0, 192, 144, 133 ;112
	.db  73, 187,   0, 191, 143, 133,  68, 192,   0, 191, 143, 132 ;114
	.db  64, 198,   0, 190, 142, 132,  58, 203,   0, 190, 142, 131 ;116
	.db  53, 208,   0, 189, 141, 131,  47, 214,   0, 189, 141, 130 ;118
	.db  42, 220,   0, 188, 140, 130,  36, 227,   0, 188, 140, 129 ;120
	.db  29, 234,   0, 187, 139, 129,  21, 243,   0, 187, 139, 128 ;122
	.db  13, 251,   0, 186, 138, 128,   4, 255,   3, 186, 138, 127 ;124
	.db   0, 253,   9, 185, 137, 127,   0, 247,  15, 184, 137, 126 ;126
	.db   0, 241,  21, 184, 136, 126,   0, 235,  27, 183, 136, 125 ;128
	.db   0, 230,  33, 183, 135, 125,   0, 224,  39, 182, 135, 124 ;130
	.db   0, 218,  44, 182, 134, 124,   0, 212,  49, 181, 134, 123 ;132
	.db   0, 207,  55, 181, 133, 123,   0, 201,  60, 180, 133, 122 ;134
	.db   0, 196,  65, 180, 133, 122,   0, 190,  70, 179, 132, 121 ;136
	.db   0, 185,  75, 179, 132, 121,   0, 180,  80, 178, 131, 120 ;138
	.db   0, 175,  85, 178, 131, 120,   0, 170,  89, 177, 130, 119 ;140
	.db   0, 166,  94, 177, 130, 119,   0, 161,  99, 176, 130, 119 ;142
	.db   0, 156, 104, 176, 129, 118,   0, 152, 108, 175, 129, 118 ;144
	.db   0, 147, 113, 175, 128, 117,   0, 143, 117, 174, 128, 117 ;146
	.db   0, 138, 122, 174, 128, 116,   0, 133, 126, 173, 127, 116 ;148
	.db   0, 129, 130, 173, 127, 116,   0, 125, 134, 172, 126, 115 ;150
	.db   0, 121, 138, 172, 126, 115,   0, 117, 142, 171, 126, 114 ;152
	.db   0, 113, 146, 171, 125, 114,   0, 109, 150, 170, 125, 113 ;154
	.db   0, 105, 154, 170, 124, 113,   0, 101, 158, 169, 124, 113 ;156
	.db   0,  97, 162, 169, 124, 112,   0,  93, 167, 168, 123, 112 ;158
	.db   0,  88, 171, 168, 123, 111,   0,  84, 174, 167, 122, 111 ;160
	.db   0,  81, 178, 167, 122, 111,   0,  77, 181, 166, 122, 110 ;162
	.db   0,  74, 185, 166, 121, 110,   0,  70, 189, 165, 121, 109 ;164
	.db   0,  67, 192, 165, 121, 109,   0,  63, 195, 164, 120, 108 ;166
	.db   0,  60, 199, 164, 120, 108,   0,  56, 202, 163, 119, 108 ;168
	.db   0,  53, 206, 163, 119, 107,   0,  49, 209, 163, 119, 107 ;170
	.db   0,  46, 213, 162, 118, 107,   0,  43, 216, 162, 118, 106 ;172
	.db   0,  39, 219, 161, 118, 106,   0,  36, 222, 161, 117, 105 ;174
	.db   0,  33, 225, 160, 117, 105,   0,  30, 228, 160, 117, 105 ;176
	.db   0,  27, 231, 159, 116, 104,   0,  24, 234, 159, 116, 104 ;178
	.db   0,  21, 237, 158, 116, 104,   0,  18, 240, 158, 115, 103 ;180
	.db   0,  16, 243, 157, 115, 103,   0,  13, 246, 157, 115, 102 ;182
	.db   0,  10, 249, 156, 114, 102,   0,   7, 251, 156, 114, 102 ;184
	.db   0,   4, 254, 155, 114, 101,   1,   1, 255, 155, 113, 101 ;186
	.db   3,   0, 254, 154, 113, 101,   5,   0, 252, 154, 113, 100 ;188
	.db   8,   0, 250, 153, 112, 100,  10,   0, 248, 153, 112,  99 ;190
	.db  12,   0, 246, 152, 111,  99,  14,   0, 243, 152, 111,  99 ;192
	.db  17,   0, 241, 151, 111,  98,  19,   0, 239, 151, 110,  98 ;194
	.db  21,   0, 237, 150, 110,  98,  23,   0, 235, 150, 110,  97 ;196
	.db  26,   0, 232, 149, 109,  97,  28,   0, 230, 149, 109,  97 ;198
	.db  30,   0, 228, 149, 109,  96,  32,   0, 226, 148, 108,  96 ;200
	.db  34,   0, 224, 148, 108,  96,  36,   0, 222, 147, 108,  95 ;202
	.db  38,   0, 220, 147, 107,  95,  40,   0, 218, 146, 107,  95 ;204
	.db  42,   0, 216, 146, 107,  94,  44,   0, 214, 145, 106,  94 ;206
	.db  46,   0, 212, 145, 106,  94,  48,   0, 210, 144, 106,  93 ;208
	.db  50,   0, 208, 144, 105,  93,  52,   0, 206, 143, 105,  93 ;210
	.db  54,   0, 204, 143, 105,  92,  56,   0, 202, 142, 105,  92 ;212
	.db  58,   0, 200, 142, 104,  92,  60,   0, 198, 141, 104,  91 ;214
	.db  62,   0, 196, 141, 104,  91,  63,   0, 194, 140, 103,  91 ;216
	.db  65,   0, 192, 140, 103,  91,  67,   0, 190, 139, 103,  90 ;218
	.db  69,   0, 189, 139, 103,  90,  71,   0, 187, 138, 102,  90 ;220
	.db  72,   0, 185, 138, 102,  89,  74,   0, 183, 137, 102,  89 ;222
	.db  76,   0, 181, 137, 101,  89,  78,   0, 179, 136, 101,  89 ;224
	.db  80,   0, 177, 136, 101,  88,  81,   0, 176, 136, 101,  88 ;226
	.db  83,   0, 174, 135, 100,  88,  85,   0, 172, 135, 100,  87 ;228
	.db  87,   0, 170, 134, 100,  87,  88,   0, 169, 134, 100,  87 ;230
	.db  90,   0, 167, 133,  99,  87,  92,   0, 165, 133,  99,  86 ;232
	.db  94,   0, 164, 132,  99,  86,  96,   0, 162, 132,  98,  86 ;234
	.db  97,   0, 160, 131,  98,  85,  99,   0, 158, 131,  98,  85 ;236
	.db 100,   0, 157, 130,  98,  85, 102,   0, 155, 130,  97,  85 ;238
	.db 104,   0, 153, 129,  97,  84, 105,   0, 152, 129,  97,  84 ;240
	.db 107,   0, 150, 128,  97,  84, 108,   0, 148, 128,  96,  83 ;242
	.db 110,   0, 147, 127,  96,  83, 112,   0, 145, 127,  96,  83 ;244
	.db 113,   0, 144, 126,  95,  83, 115,   0, 142, 126,  95,  82 ;246
	.db 116,   0, 140, 125,  95,  82, 118,   0, 139, 125,  95,  82 ;248
	.db 119,   0, 137, 124,  94,  81, 121,   0, 136, 124,  94,  81 ;250
	.db 123,   0, 134, 123,  94,  81, 124,   0, 132, 123,  94,  81 ;252
	.db 126,   0, 131, 122,  93,  80, 127,   0, 129, 122,  93,  80 ;254

[/spoiler:ibzj2fbg]



Собрал версию по-лучше, которую уже можно и в массы пускать (некоторые моменты в предыдущей меня не устраивают). Вот новая схема:
[attachment=6:gq5wxw8v]Индикатор v1.1.PNG[/attachment:gq5wxw8v]
- Печатка чуть компактнее (8х9мм).
- ШИМ реализован нормально. Можно теперь юзать и обычные RGB светики с общим анодом или катодом. Частота кадров намного выше (976Гц).
- Отдельная база для компенсации яркости светиков от напряжения питания. Теперь и анимация не меняет свой цвет и яркость от напряжения питания.
- Оптимизирован код, уменьшено потребление (весь индикатор ест в среднем 6мА), добавлено сглаживание шума АЦП, немного изменена анимация.
- Пришлось пожертвовать RESET'ом, поэтому перепрошить без восстановителя фьюзов (или HV программатора) не получится. Но схему восстановителя я выкладывал, и программа для этой задачи уже есть...
- Полевик заменил на более высокоомный, и убрал резистор на 4,7Ом. Вместо него теперь сопротивление канала полевика...

Вот такая получилась цветовая схема:
[attachment=3:gq5wxw8v]main.PNG[/attachment:gq5wxw8v]
Готовые RGB светики сбалансированы и компенсировать разницу яркостей в каналах почти не приходится. А чем меньше компенсация, тем мягче работа...

Вот печатка и схема в редактируемых форматах: [attachment=2:gq5wxw8v]Индикатор на ATtiny45.rar[/attachment:gq5wxw8v]
А вот архив с программой, исходником, "дудкой", и готовыми батниками для прошивки через программатор на FT232RL: [attachment=1:gq5wxw8v]Indikator v1.4.rar[/attachment:gq5wxw8v]
Сначала прошиваем фьюзы нового МК без отключения ресета, файлом "Fuse.bat", затем заливаем программу файлом "indikator.bat" и отключаем RESET файлом "Fuse_reset.bat". После этого прошить контроллер уже не получится, сначала придётся восстановить фьюз HV реаниматором. Схему своего варианта такого восстановителя я где-то тут выкладывал, программа к нему вот:
[attachment=0:gq5wxw8v]reanimator.rar[/attachment:gq5wxw8v]

Сейчас схема в дежурке кушает 30мкА (внешний делитель напряжения, на двух резисторах, в спячку уходить не умеет), во время работы 4...11мА. Яркость приличная, по-моему даже в избытке. Подключаю к нему матовый RGB светик с общим катодом. Видео снять так и не получается. Фотик колбасит от ШИМ, а говнокамеры не различают нормально всю цветовую палитру...
Текущая версия программы 1,4, но может к моменту прочтения вами этого поста ниже уже будет по-свежее...

Вот фотки самого девайса:
[attachment=5:gq5wxw8v]Индикатор на ATtiny45_0.JPG[/attachment:gq5wxw8v][attachment=4:gq5wxw8v]Индикатор на ATtiny45_1.JPG[/attachment:gq5wxw8v]



Работа просто чума, сижу и любуюсь, а есть возможность сделать программу не RGB светодиодом а просто например 3 горят батарея полная, затем 2 и один и потом моргает, я бы такую штуку куда только бы не поставил)



Подскажите пожалуйста как прошить через "CodeVision AVR",какие фьюзы необходимо установить?
Заранее спасибо...
