Re: Самодельный мощный электрошокер

ну наружный диаметр 30, внутренний 25, диаметр стержня 10, дед сказал, что марка неплохая...
а есть какие нибудь сайты для расчёта витков повышающего транса на ферритовых чашечках?



Спасибо за "У тебя получится, я верю!"
Программу уже нашёл... вот она, правда замысловатая..
Чёт разобраться не могу =((
А ты не мог бы посмотреть плз чего куда там?

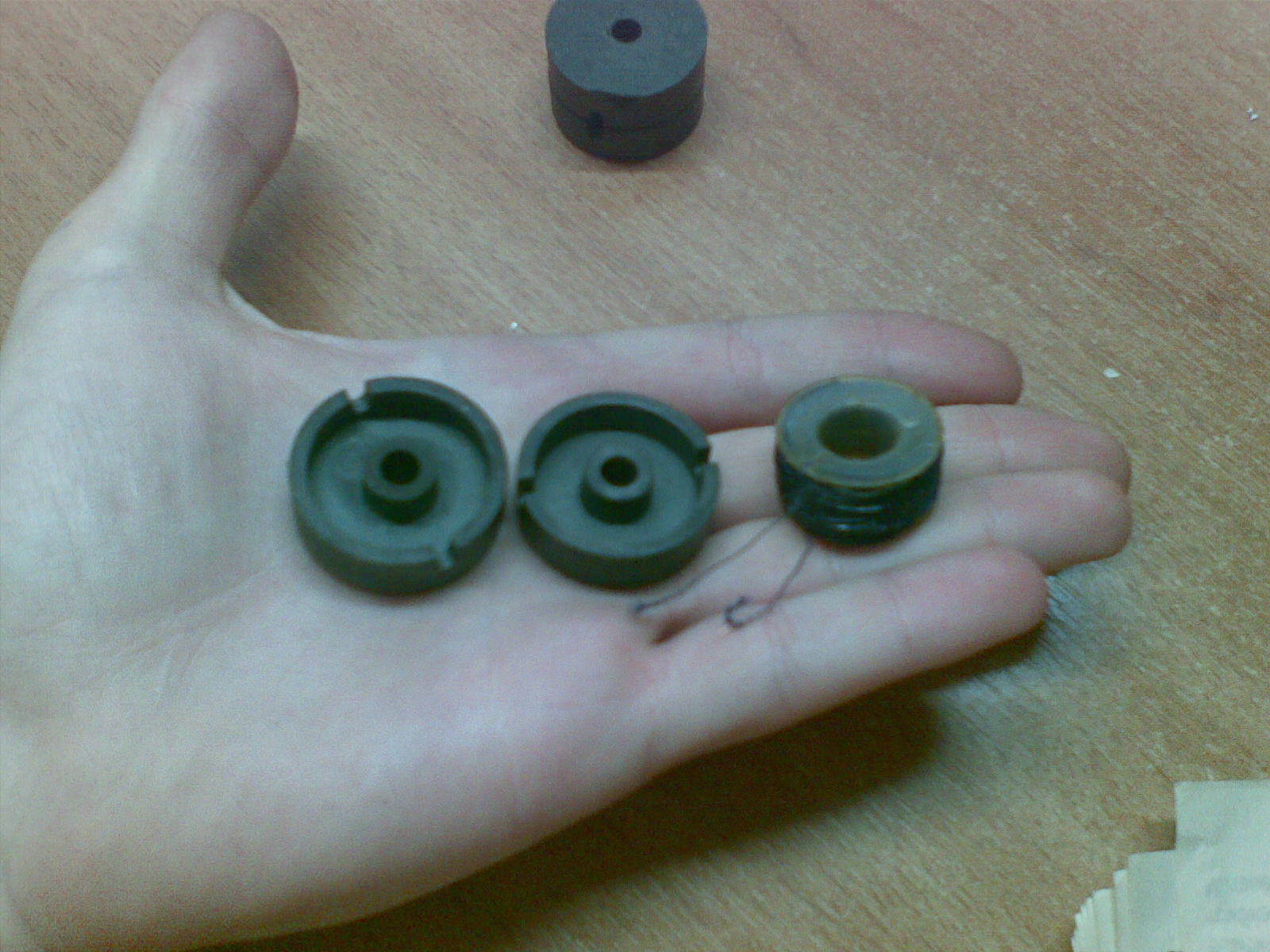

Вот мои чашечки...
Их маркировку выше писал..



Ой спасибо, нашёл, крутая прога!
Да только вот наверное надо по какой-то определённой схеме собирать с транзюком, блин, геморно немного..
Надо наверное к деду идти за помощью =))



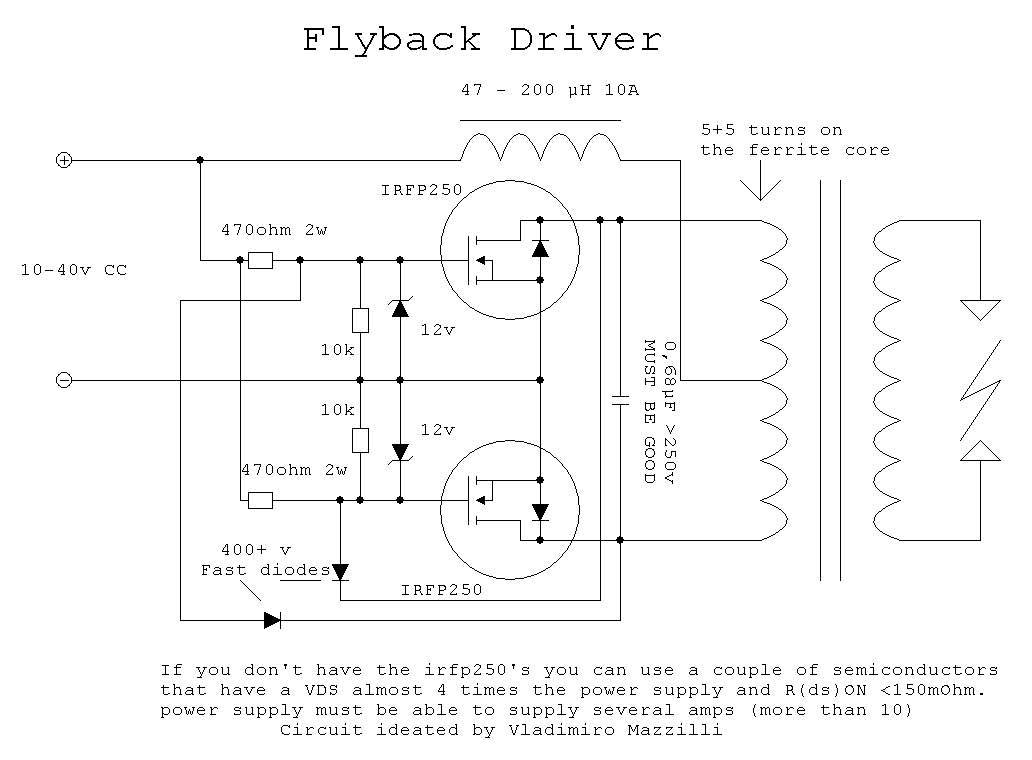

Да мне бы меньше деталей, и желательно чтоб запитка была от лития.. =))
А ферритовые чашечки деть куда-то надо...
А транс от цокольной люминесцентной лампы не подойдет?



Ладно, спасибо за разъяснения! Извините за парение мозгов =))
Буду наверное пока повышать квалификацию...
Рановато наверное оно для меня...
Спасибо, буду читать!



Вот, вот, с такими познаниями рано лезть в такие схемы, а то еще убьет!



Разобрался в схеме №3. Смущает период включения транзюка по отношению к выключению. Поясню. Разряд кондера происходит через резюк 2.2к, а заряд через резюк 2.2к и диод. Таким образом, транзюк открыт дольше, чем закрыт. На сколько я помню, в обратноходовиках длительность выкл должна быть больше вкл. Если не так, поправьте.



Не бойся за мою молодую шкурку! =))
На своем горьком опыте знаю, что шутки с такого рода изделиями плохи...
Поэтому я всегда всё по несколько раз перепроверяю...
И стараюсь не запускать что либо, без присмотра более осведомлённого лица!!!



Мои доработки и исследования. По схеме №3. Резюк паралельно диоду - 3к, от +питаия - 2к, кондер 3н3. Транзюк стал меньше греться, ток немного упал. Транс мотал на ЕЕ 16 от БП компа. Искра хорошая, бумагу жгет. При разборке старого транса от БП компа выяснил, что там стоят обмотки одна на 15 витков, другая на 260-270 витков. Взял точно такой, тчо разобрал, подключил в схему (как надо) и... бумага вспыхивала за доли секунд! Если на моей намотке искра была сильная, но редкая, то сейчас она почти сплошная и светится. Ток на моем был 0.4А, на готовом 1.2А. Отличия в намотках. Я мотал повышающую 0.1мм, на старом 0.2мм! В этом всё отличие. Да, разрядник на 350в, кондеры по 3.3мк на 400в.



Кто бы подсказал, в схеме №3 какие трансы использовать, количество витков, толщина проводов?
Если, конечно, это не ферритовый тороид.



тут 39 страниц об этом жуем.. Почитай крео на стальной крысе. а так-транс преобразователя на Б-18 или Б-22. вторичка 390 витков 0,1-0,07, первичка 13 витков 0,6. выходной транс -сердечник диаметром 2,5 мм и длинной 25 мм. первичка 25-30 витков 0,6го,вторичка где-то около тысчи 0,15-0,2го.



Чехол для электрошокера:



Надо было в Юмор засунуть, но все-таки здесь более в тему.



Вот и пусть нападавший потом в суде утверждает, что его ударили желтым Пикачу.
