Re: Самодельный мощный электрошокер

С этакими-то достоинствами да ещё и ЗШ впридачу... Хм-м-м... Соберёшься погулять - предупреди форумчан, а то не у кого потом совета попросить будет!



не парься... мне всего лишь часть этой схемы нужна... для другого дела...



Ну, если про ПН, дык как и везде это генератор ( в данном случае мультивибратор ) с повышающим трансформатором в качестве нагрузки. Запускается с полпинка, лишь бы транзюки были исправны, первичка транса более-менее симметрична и у резюков омы с килоомами не перепутаны и ещё источник мог выдать приличный ток без особого провала напруги.



мда... хорошо когда ты на форумах живёшь и всё "это" понимаешь...



Да не форумах дело, просто с паяльником вместе мы уже лет этак 45, тоды и нета не было.... Опиши конкретней чо растолмить-то ( смысле каку часть схемы )? И всех делов!



вот в этой части... какое напряжение... ток... приходят на первичку?...

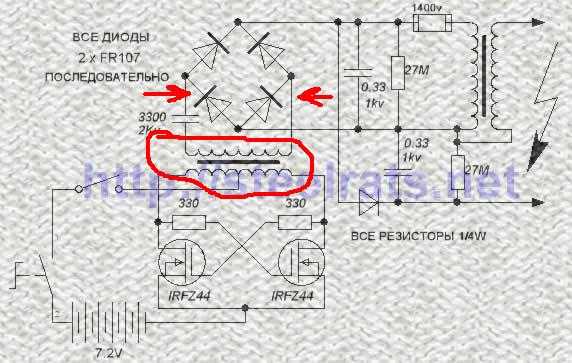

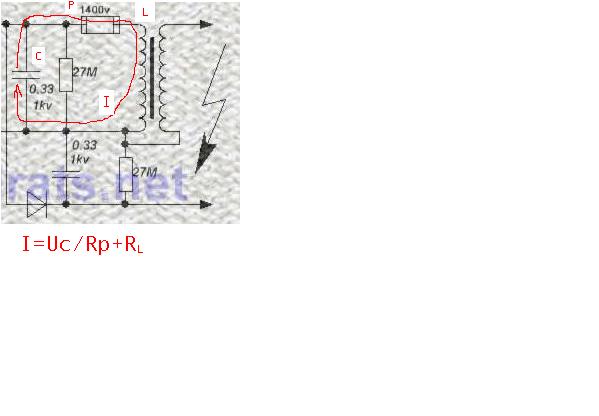

[attachment=0:b11ccdwl]разр.JPG[/attachment:b11ccdwl]
Напряжение равно напряжению пробоя разрядника, т.е 1400В, ток представляет собой участок экспоненциально затухающей синусоиды от значения в сотни ампер до момента запирания разрядника. Писать формулы процесса целиком не буду, потому как может потянуть блевать...



ещё раз для "блондинок"... на выходе трансформатор что должен выдавать?... (какое напряжение и ток... и что какого рода "- или ~")



Ты только не обижайся, но с такими вопросами пора перемещаться в раздел для начинающих...
Где, в каком страшном ужастике на выходе ТРАНСФОРМАТОРА ты видел постоянный ток ??? Да ещё, чтоб он проходил через конденсатор !!! Импульсы там прямоугольные, амплитудой 1500В, а ток можно узнать так: померить амперметром на контактах разомкнутого выключателя и полученное значение ( зависит от настройки схемы ) разделить на ( 1500/7.2 )=208,33. Допустим амперметр показал 5А, значит ток во вторичке 5/208.33=0.024А=24мА.



ни кто не подскажет для схемы №3 какие ныжны детали... (желательно все расписать...) :roll:



Не хотелось бы никого обижать, но в самом начале крео товарищ Л написал весьма понятным языком, что долбоёбам и недогнавшим просьба выключить телевизор. Насколько мне известно, фраза актуально по сей день А если таки горит в одном месте и дико хочется собрать сей девайс - просьба прочитать крео. Полностью. Статистика показывает, что если человек с головой более-менее на "ты", то вопросов почти не остается.



ога. а если не на ты, то лучше и не совать руки в такой аппарат, ещё убитца можно или инвалидом остаться



чё всем так жалко что ли?!... или трудно написать?!...

P.S. обещаю остаться в живых... и когда соберу... показать что вышло...



DiFroll, не переживай у тебя в "телевизоре" полный список компнентов НЛОшки, скоро появится, я черкану, но вот у меня к тебе вопрос: ты планируешь сварганить ЗШ по системе НЛО в виде дистанционного девайса (спецкорпус, баяны, капсуля) или втиснуть, тупо эл.начинку системы НЛО в контактный девайс (в корпус подобно ЗШ)?

svic, Я ПОЛЬЩЁН!!!!! Блин, ты первый человек на этом форуме, который смог обоснованно, что то выкатить, молодца!!!!!



Да я уже сомневаться начинаю в целесообразности дальнейших разъяснений - чой-то в характере постановки "блондинкой" вопросов троллинг мерещиться начал...



Лови!

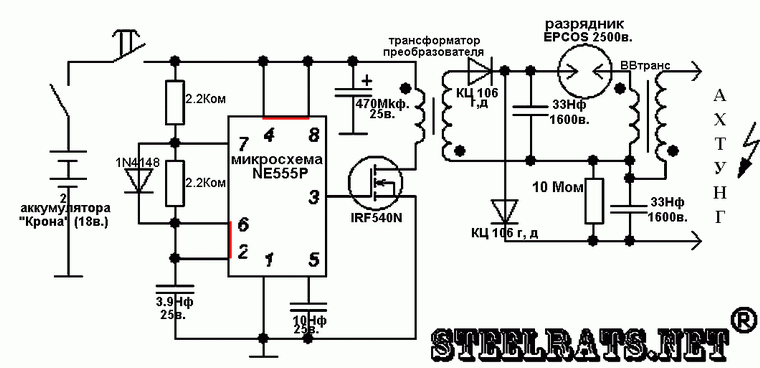

[attachment=0:3cnyfx7j]2а_1.gif[/attachment:3cnyfx7j]
Предназначение: еб@шить пидорасов дистанционно.


Параметры девайса:

- мощность схемы - 17-18вт. (возможно увеличение опытным путём путём подбора компонентов схемы до 25вт.)
- выходной мощность девайса(~7-10вт)
- напряжение тока 2500в.

Компоненты:

1. микросхема NE 555P (аналог NE 555N) 1шт.

2. конденсаторы: 470мкф.(25в)1шт., 3.9нф.1шт. 10нф.1шт., 33НФ(1600В)-2шт.

3. транзистор (IRF540N) 1шт.

4. диоды КЦ106Б,Г,Д 1шт.
1N4148 1шт.

5. резисторы 2.2kом – 2шт. (MOF-2W,5%,металло оксидный) - 2шт.
10мом -– 2шт. (CF-2W,5%,углеродистый, MOF-2W,5%, металлоксидный)

6. ВВтранс
-стержень 6х25мм из феррита М2000НМ.
- первичка 25 витков МГТФ 0.7мм.
-вторичка 800 витков ПЭТВ 0.14-0.16мм.
провод ПЭТВ.
Изоляция – синтетич. моторн. масло /эпоксидка, изолента-шир.=8-9мм, термоусадка-D=2.5мм, термоклей и два шприца: 2х и 10ти кубовые.

7. РАЗРЯДНИК модернизированный 5 кА / 5 А - EPCOS(EF2500X) 2500 B.

8. Трансформатор преобразователя:

-броневой сердечник Б(Ч)-18 из феррита 2000НМ две чашки, катушка. Желательно катушку изготовить на токарн. станке в 3 секции из фторопласта.
-провода:
I. вторичка- 350 витков провода 0.07-0.1мм, (провод ПЭЛШО исключён).
II. первичка - 13 витков проводом 0.6мм.
Изоляция – плёнка (целлофановый пакет), синтетич. моторн. масло.

9. Аккумуляторы типа Крона – 2шт.

10. Корпус с кнопкой, резинками, толкателями-пускателями и другой хренью.

Да, не убейся!



Ошибся на три порядка... Он ведь и поставит пики вместо нанов, а потом тебя откостерит! Если фэ русская, то и нэ должна быть тоже - нф...



так на счёт этой фразы... можно как нибудь поточнее узнать... какие надо бы...


заранее спасибо...



Нанофарады, конечно, -9 и -12 есть разница? E=CU**2/2, да и таймер с таким номиналом кондёра на десятки мегагерц полезет если вообще не откажется работать...



в смысле?...

каким тогда мотать?...

и тута маркировочки нету...
