  1. serg777

    serg777 Новичок

    Re: Перчатки со встроеным электрошокером

    =========

    Подскажите ктонибуть по данной схеме шокера "" http://steelrats.net/readarticle.php?ar ... rowstart=0 ""

    какие транзисторы можно взамен импортных поставить ?? .... и как изменится схема от этого ?? ато гугл говорит что аналог КП812Б :( у меня и таких нету

    Подскажите парни какие транзисторы поставить ... и резисторы тогда

    у меня полно всякой шляпы 805 829 .. . вообщем отечественных

    катушку я уже намотал какраз нужный сердечник был ( правда провод 0.08 )

    serg777, 6 янв 2009
    #21
  2. luxor

    luxor Модератор Staff Member

    Re: Перчатки со встроеным электрошокером

    Александр на скоко я понял то ты разработчик шокера?
    А кольца склеенные вместе не попёрли прозванивал всё путём поставил хрен вернулся к первому вв трансу из вспышки фотон ирл 3205 хорошо подошли так что зря я беспокоился и не мог бы ты кинуть фоты твоего шоера (переносного)

    luxor, 6 янв 2009
    #22
  3. Aleksandr

    Aleksandr Модератор Staff Member

    Re: Перчатки со встроеным электрошокером


    1Я не разработчик шокера. Я только повторял схему с различными своими доработками.

    2Что значит не поперли? уточни что ты эитим хотел сказать.

    3Переносного у меня уже нет(потерял в деревне или сп. ктото), а делать еще один переносной я поленился.

    Aleksandr, 11 янв 2009
    #23
  4. Aleksandr

    Aleksandr Модератор Staff Member

    Re: Перчатки со встроеным электрошокером


    Транзисторы должны быть мощными, работающими при токах более 3А. Резисторы для каждой схемы подбирать придется чтобы генерация шла стабильно и не срывалась.
    Номинал резисторов зависит от параметров источника питания, характеристик транзисторов и параметров первого транса.
    Короче для каждой схемы подбор резисторов индивидуален.
    Провод тонковатый ты использовал, но мот и нормально будет.

    И еще добавлю: намотка всех обмоток трансформатора должна быть выполнена в одну сторону(например все по часовой стрелке или все против часовой стрелки) Иначе генерации или не будет или она будет очень хиленькой и нестабильной.

    Aleksandr, 11 янв 2009
    #24
  5. luxor

    luxor Модератор Staff Member

    Re: Перчатки со встроеным электрошокером

    катушка вообще искры не выдавала конечно есть вариант что пробило
    а есть вариант того что собраный по этой статье шокер убьёт человека

    luxor, 11 янв 2009
    #25
  6. Aleksandr

    Aleksandr Модератор Staff Member

    Re: Перчатки со встроеным электрошокером

    Возможные причины того что небыло искры:
    1. Не правильно намотан транс.(не в 1 сторону)
    2. Неверно подобран номинал резаков и просто нет генерации.
    3. нерабочие транзисторы

    Готовый девайс может угробить человека с вероятностью 50/50. Я предупреждал об этом.
    Но с другой стороны толку от шокера который только трещит и красиво искрит?
    Гопники отберут его засунут в жопу и будут трещать пока батарейки не сядут....

    А этим девайсом грамотно собранным потыкаеш, и вся гопота на земле отдыхает . А дальше конечно как карта ляжет. Но я предпочитаю получить за превышение чем инвалидное кресло и стать обузой для родственников...

    Предупреждаю еще раз: Игрушка опасная! Собираете на свой страх и риск. И вам же отвечать за последствия в случае чего))

    Aleksandr, 11 янв 2009
    #26
  7. serg777

    serg777 Новичок

    Re: Перчатки со встроеным электрошокером

    собрал макет на ИРФ630 транзисторах - вопщем генератор работает ,неонка поднясённая к выводам светица , напряжение на кондерах создается ( взял отечественные 4штуки по 0.1мкф паралельно ) ..

    вобщем хочу спросить вообще возможен ли вариант на 630 ?? (нужные пока ненашёл я ) ,

    как настраивать разрядник ?? и почемуто искра на Т2 слабенькая и хиленькая у меня :(

    serg777, 23 янв 2009
    #27
  8. luxor

    luxor Модератор Staff Member

    Re: Перчатки со встроеным электрошокером

    а как тогда Мартовские шокеры они походу вырубают но не убивают ?
    но всё зависит от условий и гамно трещалка убить может по крайней мере даже на китайских сникерсах предупреждения вешают
    а от 42 вольт уже скукожится установленное законом безопасное напряжение 12в

    luxor, 23 янв 2009
    #28
  9. Aleksandr

    Aleksandr Модератор Staff Member

    Re: Перчатки со встроеным электрошокером

    Убивает людей не напруга, а ток.
    Чем он больше тем последствия серьезнее.

    Aleksandr, 23 янв 2009
    #29
  10. Aleksandr

    Aleksandr Модератор Staff Member

    Re: Перчатки со встроеным электрошокером


    1Подробнее о неонке. Она ведь светится не только в электрическом поле высокой напряженности, но и под действием высокой частоты(для эксперимента засунь ее в микроволновку светится будет ваще супер)

    2Собрать можно на любых транзисторах! Требования к ним: максимум мощности и повыше рабочая частота.
    Найди в нете эти 2 характеристики "родных" транзисторов и подбирай аналоги.

    3Это может быть по разным причинам:
    - недостаточный по амплитуде импульс подается на первичную обмотку.
    -малый диаметр первички и как следствие малый ток
    -плохо выполнен трансформатор(большие потери или возникновение внутренних разрядов межвитковых или межсекционных
    -малая или слишком большая частота импульсов подаваемых на первичку.
    -малое количество витков вторички
    -слишком маленькое сопротивление резака шунтирующего выход транса
    -неправильно собран разрядник(чем меньше расстояние между контактами тем выше частота импульсов на первичку т2, но тем меньше их амплитуда. Надо искать золотую середину)
    -большие утечки в емкостях, не позволяющие накопить достаточный заряд перед передачей его в первичку т2.

    короче возможных причин ДОХРЕНА!

    Каждый делает как может и из чего может потому хез в чем заключается ошибка в каждом конкретном случае.

    Aleksandr, 23 янв 2009
    #30
  11. Guest

    Guest Гость

    Re: Перчатки со встроеным электрошокером

    для безопасности можно между 2-х монтерских перчаток армировать мелкой металлической сеткой или толстой медной фольгой

    Guest, 15 фев 2009
    #31
  12. Guest

    Guest Гость

    Re: Перчатки со встроеным электрошокером

    Всем привет! Здесь смотрью хорошая темка разбирается. Люблю такие веши собирать и испытывать. Так, ради такой идеи недавно купил китайский шокер за 500 руб. и разобрал, что бы сделать такой же но усиленный. А там оказалось, что детали вмантированы в пластиковый корпус и залить эпоксидкой. пришлось два дня его чистить от него. а там оказалось генератор на 1 транзюке с одним трансом, 4 диода, 1 мошный кондер, 2 маленьких кондера и 7 резисторов. почти во всех детелях отсутствует маркировка, кроме резисторов и диодах. С резисторами я разобрался там 6 шт на 22 МоМ и 1 на 10 Ком. А с диодами нет. там какие то линии есть, не разобрался. транс. был собран на Ш образ. ферритовом сердечнике из трех обмоток 21,29 и 1000 вит. девайс питался от трех аккум. на обш. мошность 4,5 вольт и 300 мА + фонарик имеется. После этого я его обратно собрал, а он не работает нормально, искрить только на расстоянии 1 мм (раньше было около 2 см). Из подручных средств собрал копию с усиленным трансом 21, 29, 2500 вит на отеч. транзюке КТ805АМ, кондер на 0,47 мкф 630 вольт, диоды поставил буржуйские 1N4007, питания 4 вольта. так он вообще не искрить, только когда контакты замыкаю сильно грохочет и искрит, сильнее чем оригинал. Один раз умудрился шарахнутся на заряженном кондера, однако сильно бьет, но не парализовало. посоветуйте что здесть не так и как можно это исправить? Если что фотки и схемку выложу.

    Guest, 19 фев 2009
    #32
  13. jeedie

    jeedie Новичок

    Re: Перчатки со встроеным электрошокером

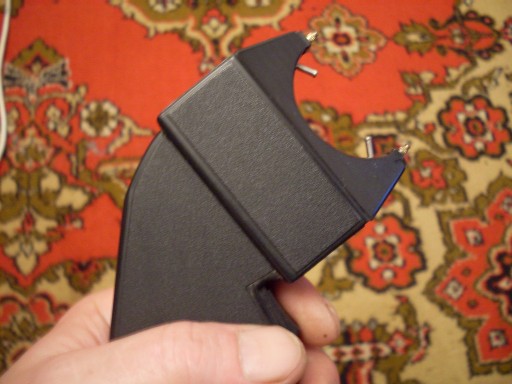

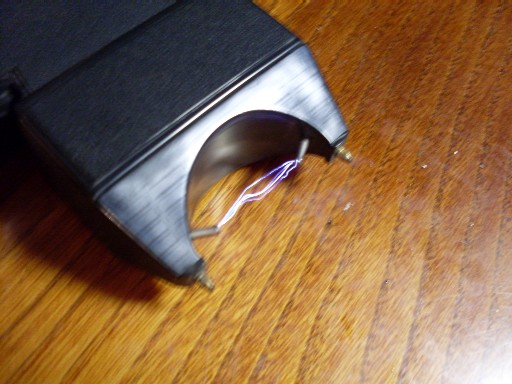

    Я лет 10 назад тоже делал такую штуковину ,всё самостоятельно...от схемы до корпуса...
    Вот....До сих пор работает.


    Вложения:

    • SDC10002.JPG
      Размер файла:
      46,2 КБ
      Просмотров:
      2.123
    • SDC10003.JPG
      Размер файла:
      54,7 КБ
      Просмотров:
      1.463
    jeedie, 20 фев 2009
    #33
  14. luxor

    luxor Модератор Staff Member

    Re: Перчатки со встроеным электрошокером

    корпус даже на заводской тянет или это и есть заводской
    з.ы. собирал бэта версию зш и сам напоролся на электроды аж в глазах потемнело секунды на 2

    luxor, 20 фев 2009
    #34
  15. jeedie

    jeedie Новичок

    Re: Перчатки со встроеным электрошокером

    Нет...Я ж говорил-всё самостятельно...Я раньше увлекался констуированием и узготовлением различных поделок из пилистирола...Получалось нормально,от заводского не отличишь, правда времени очень много отнимает это дело.

    jeedie, 20 фев 2009
    #35
  16. Aleksandr

    Aleksandr Модератор Staff Member

    Re: Перчатки со встроеным электрошокером


    Зачетный корпус!!!

    Aleksandr, 23 фев 2009
    #36
  17. cornet2

    cornet2 Новичок

    Re: Перчатки со встроеным электрошокером

    Уважаемые!Не могу зайти на steelrats!Где-нибудь ещё есть та же информация?Спасибо!

    cornet2, 26 мар 2009
    #37
  18. axis

    axis Модератор Staff Member

    Re: Перчатки со встроеным электрошокером

    Интересно, а что если как сердечник использовать палец? Типо катушки намотать воркруг пальцев на фольгу(Точнее фаланг).

    axis, 26 мар 2009
    #38
  19. Aleksandr

    Aleksandr Модератор Staff Member

    Re: Перчатки со встроеным электрошокером


    Можно и на стержень, но немного больше будут потери. Компенсировать можно большим количеством витков.
    намотай на 10-15% больше и будет тебе счастье)

    Aleksandr, 27 мар 2009
    #39
  20. Aleksandr

    Aleksandr Модератор Staff Member

    Re: Перчатки со встроеным электрошокером


    В течении нескольких дней(занят я очень) по просьбам трудящихся выложу тут статейку с фотками.

    Aleksandr, 27 мар 2009
    #40
