Re: Самодельный мощный электрошокер

Re: Самодельный мощный электрошокер

Я в первом варианте ЗШ юзаю аккумы от видеокамеры-два литий-ионных пальца 3.7в на 1.8 а/ч.. Компактно,мощно,но дороговато.. Есть в продаже акк в виде "кроны"-8.6в 025 а/ч..По идее их можно пробовать.. В первом зш-парралельно,во втором- последовательно..



Re: Самодельный мощный электрошокер

Я только не пойму нафига туда 18 вольт подавать? Таймер работает и от 5-ти, а любой полевик надёжно открывается уже при 7-ми. Две банки должно хватить, только первичку прийдётся отмотать...



Re: Самодельный мощный электрошокер

На полевике аплитуда то гораздо больше, но это уже выбросы самоиндукции дросселя (трансформатором его не назовёшь). Там ведь даже нет демпфирующей цепочки, которую лепят везде (резистор с кондёром в паралель, и через диод к первичке). Поэтому может он и греется. Полевики терпеливые. Биполярник давно бы уже пробило выбросом... РасчитаЙ себе транс на преобразователь хотя бы по этой методике: http://sg-sg.chat.ru/calc_inductor.htm. Судя по видео работает отлично, но питание блин требует...
Я бы юзал два Li-ion аккумулятора. Какая там мощность преобразователя? 20W? Тогда ёмкостью не меньше ампера, чтоб ток выдержали. Есть ещё специальные токовые аккумуляторы, для авиамоделистов. Такие держат ток в 10 раз больше собственной ёмкости. Они лёгкие и выбор по размерам огромный. Цена почти такая же, как у обычных.



Re: Самодельный мощный электрошокер

Может подскажешь где их можно прикупить? Или хотя б марку-погуглить чтоб в цель



Re: Самодельный мощный электрошокер

У тебя практически тот же результат получился .
Индуктометр есть? Тут очень важна именно индуктивность, так что её лучше мерять, чем расчитывать (это и проще намного). И ещё ты расчитал под не очень удобную форму импульсов - асимметричную. Тебе бы 5*5мкс, а не 2*8. Частота останется прежней, но с таймера симметричные импульсы вроде проще получить. Хотя ассимметричная устойчивее будет к перегрузкам. Вторичку лучше мотать как можно меньшим числом витков (я сначала тоже удивлялся). Количество витков снизу ограничено напряжением на транзисторе. Этот держит 100V. Отнимаем напряжение питания + небольшой запас, и получаем где-то 70V напряжения обратного хода. Напряжение на вторичке какое? 500V? Тогда на ней витков должно быть больше всего в 7 раз. Тут дело в индуктивности. Чем она меньше - тем быстрее вторичка будет отдавать запасённую энергию. При снижении напряжения на накопительном конденсаторе - время это растёт (индуктивность при коротком замыкании хранит энергию). Поэтому нужен приличный запас, чтоб преобразователь раньше выходил в нормальный режим, заряжая только что разрядившийся конденсатор. К тому же у такого подхода и паразитная ёмкость меньше, и провод толще. Но опять же. Слишком короткие импульсы имеют слишком большую амплитуду тока. Кондесатор такое чудо будет с трудом впитывать. Так что тут можно и поэксперементировать. Но трогать первичку нельзя - от неё зависит мощность.
Надеюсь не сильно загрузил. Это моя вредная привычка. Ругают за это часто ...

novokainum. Копать нужно где-то в этом направлении: http://www.rc-shop.amocs.ru/index.php?cPath=37_61.



Re: Самодельный мощный электрошокер

Дык они на свою цену и работают. Там можно найти и более мелкие, по доступной цене. Тебе то с такими нагрузочными характеристиками хватит и аккума в несколько сотен миллиампер.

Там нет никакого умножителя. Только выпрямитель. Так что напряжение на выходе равно напряжению пробоя разрядника. Вообще самодельный ставить опасно. Это единственный узел, который уберегает ВСЮ схему от перенапряжения... Если он скопытится - кондёры превратятся в поп-корн, а транзистор пробьётся высоким напряжением обратного хода. Хорошо что он обычно замыкает и ничего страшного не происходит - он всю энергию поглощает.

У обратноходовиков коэффициент трансформации на выходное напряжение не влияет. Это источники тока. Напряжение будет расти до бесконечности, пока что-то не сгорит. Так что в количествах витков странного ничего нет. Если первичка 13 витков, то для 1500В выходного напряжения на вторичке должно быть около 278 витков. Если применить более высоковольтный транзистор, то это количество можно уменьшить.
Я пересчитал это дело в индуктивность. Ппц. При таких параметрах он перестанет перегружатся при напряжениях аж в 5000V! Параметры не подходят. Нужно искать другие временные интервалы, напряжения, сердечник и т.п. Вот тебе и обратноходовик. Тут методом перебора всё и считается. Поэтому прог и нет нормальных .

В общем предведущий вариант прокатит, если применить транзистор, выдерживающий 250V. Тогда преобразователь сможет спокойно давать 1500V, но в режиме безразрывного тока всё равно будет находится аж до 900V на выходе. Впринципе этот режим не страшен, если ток на транзисторе ограничивается. Но в этой схеме он не ограничивается. Я не представляю как у тебя от фонаря намотаный работает. Греется наверное как утюг...



Re: Самодельный мощный электрошокер

Ну против практического результата не попрёшь. Я раньше тоже так и делал, но потом начал в теорию вникать...
А почему на видео длительность работы такая маленькая? Всего 1...2 секунды и вырубаешь. Срашно ?



Re: Самодельный мощный электрошокер

А нафига тебе 7,5 сантиветров дуги? 5-ти мало что-ли? У тебя так никакая конструкция не выдержит, если ты захочешь чтоб она работала даже когда разряда нет. Энергию то девать кудато надо...
Вы все заботитесь только о напряжении. На секции разбиваете, витки на вторичке мотаете тонким проводом сколько влазит... О паразитной ёмкости и индуктивности никто не задумывается. Секционирование увеличивает ёмкость обмотки. Дуга не столько от сердечника зависит, сколько от геометрии трансформатора (индуктивности и ёмкости вторички). Материал хоть 400НН, хоть 2500МН... всё равно там дикий воздушный зазор и проницаемость магнитная определяется не сердечником. А вот то что на 400НН сердечнике транс получился крупнее и из-за этого он начал работать хуже - поверю.
Смысл боевого капа в том, чтоб обеспечить большой ток в разряде. А транс этот препятствие. Он должен всего лишь пробивать искровой промежук, а вы так фанатично к нему. Мол чем выше напряжение - тем лучше...
Это я уже по какому кругу эту песенку петь начинаю...



Re: Самодельный мощный электрошокер

Попробуй просто намотать транс с заданным коэффициентом трансформации - около 40. Заодно избавишся от лишней индуктивности и ёмкости...

Неубиваемый ты не сделаешь. Даже теоретически это не возможно. Для неубиваемости существует разрядник. Он не даёт поднятся напряжению выше критического уровня. Без него напряжение будет расти до бесконечности, пока не найдёт путь через какое-нибудь слабое место. Если изоляция и будет достаточно прочной, то начнётся колебательный процесс и энергия уйдёт на потери в сердечнике и т.п.. Но для этого изоляция нужна огого какая. Так что просто нефиг разрядниками пренебрегать. Они для того в шокерах и стоят, чтоб энергию кудато девать. А красота и понты уже на заднем плане... Это относится к выбросам самоиндукции, которых тут не очень много. Сверху напряжение ограничивается напряжением на конденсаторе.



Re: Самодельный мощный электрошокер

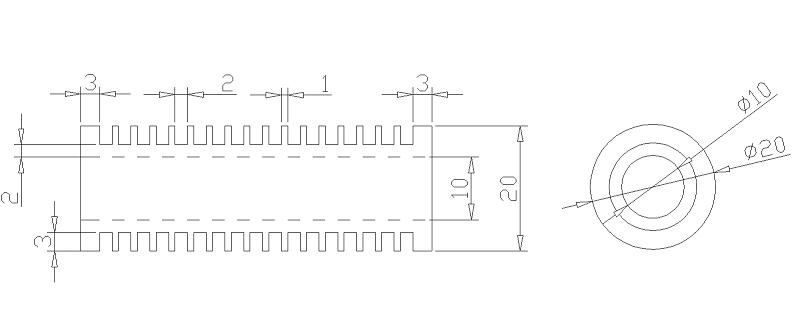

Речь идет о "усах"-разряднике между боевыми электродами. А что касается трансов-секционник -как мне кажется надежнее шприца... меньше сюрпризов... Более повторяем..меньше случайных факторов..Я,кстати,слоеный намотал-к первому варианту схемы...Разрядники приедут-проверю как-что...
