Re: Самодельный мощный электрошокер

Re: Самодельный мощный электрошокер

Каркасный транс конечно надежнее чем по шприцовой технологии, но там гемор другой возникает: габариты значительно больше и трабла с ферритовым стержнем нужной проницаемости и габаритов.

Последнюю траблу я похоже решил:

Выкопал пользительную инфу(мот кому поможет): ферритовые стержни, которые используют в некоторых катушках от телевизоров какраз размером 6х25 мм и проницаемость порядка 1500 - 2000 нн. Проверить просто: тыкаеш концы тестера прямо на торец сердечника и смотриш : показывает 900 - 2500 Ом значит годится, не звонится значит проницаемость полное Г.
Катушки эти на радиорынке стоят в районе 0,3-0,5 $



Re: Самодельный мощный электрошокер

а разрядник где намутил ?



Re: Самодельный мощный электрошокер

Сделал из предохранителя и болтов. Расстояние между ними выставил 2мм, что примерно соответствует 2,5 кВ(см. таблицу несколькими постами выше)



Re: Самодельный мощный электрошокер

вобщем поставил норм разрядник и испытал на лампочке 60вт (не пинать за незаряженный аккум )

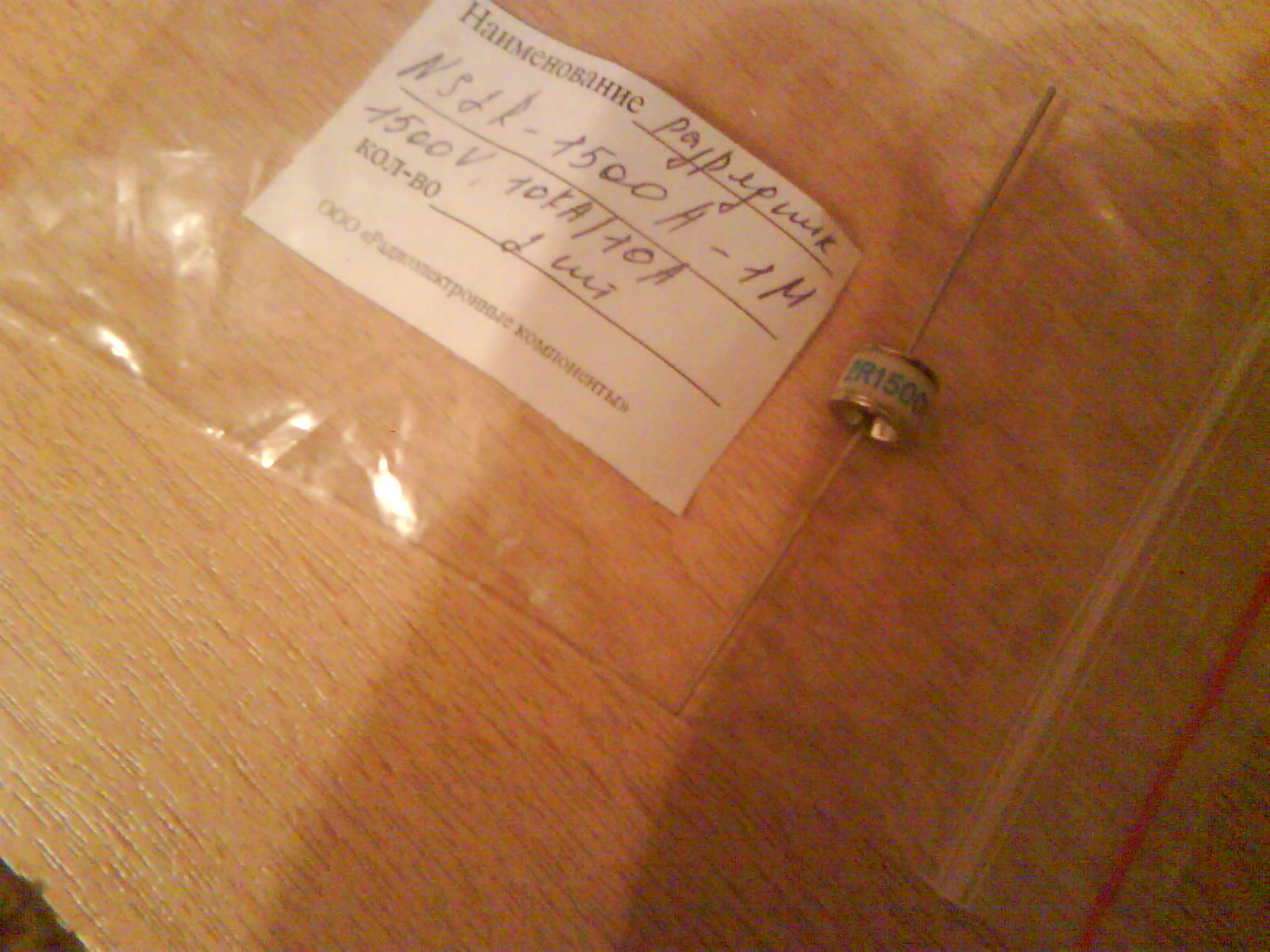

Разряднег
[attachment=0:kvlo1yv3]DSC01976.JPG[/attachment:kvlo1yv3]
Вобщем напр. пробоя 1500вольт держит 10а - всего 22 рубля
порно111



Re: Самодельный мощный электрошокер

Круто! Везет некоторым на возможность достать нужные детали..... У нас в РБ них не купить(
Забомбил 2 самодельных разрядника с расстояниями между болтами на 1,5 и 2,5 мм.


Судя по звуку получается частота около 20 Гц или мот я ошибаюсь(мот ето камера тупит чюток?).
Скоро уже твой девайс окончательно готов будет.

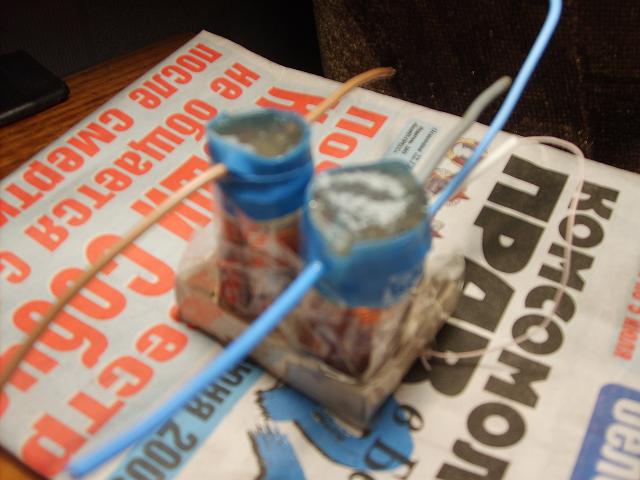

Сегодня намотал 2 первички в 2 кубовых шприцах. Сохнут.
Мот завтра забацаю вторичку и повешу сушить.

К выходным полюбому приступлю к новым испытаниям!



Re: Самодельный мощный электрошокер

Так открой аудио запись любым редактором да посчитай сколько герц.
20 вполне правдоподобно.



Re: Самодельный мощный электрошокер

Чесно говоря я пробывал делать такой расчет, но когда намотал транс согласно расчета(для Б22 намотал вторичку 450 витков проводом ПЭТВ 0,1мм, а первичку 15 витков ПЭЛ 0,7мм.) он работал очень хренова. потому прогу по расчету выкинул нафик.

Тогда я уменьшил первичку до 14, 12, 10, 8, и остановился всего на 6 витках. Как ни странно усе заработало как надо. И даже транзистор греться стал гораздо меньше при тойже злости.(лампочка 40 Вт горит в полнакала).

Может и ты также сделай: намотай вторичку скока влезет(тебе с таким броневиком можно и 0,2мм намотать), а потом опытным путем подбери первичку.

Вот проги но они немного калеченые:



Re: Самодельный мощный электрошокер

Методики прямо скажем ЖЕСТЬ.

И в итоге как я и говорил проще поколдовать с витками первички и с зазорами между чашками. Это к сожалению окажется глобально быстрее, чем расчет транса по методам.


Замечание по заливке транса :
В нете гдето вычитал совет: "при заливке транса по технологии с использованием шприцев надо нагревать до 50-70 градусов эпоксидку" чтобы типа лучше проникала в транс.
Так вот ни в коем случае не нагревайте ее!!!!!!!!!
После нагрева до 55 градусов банки с готовой смесью я приступил к заливке 3-х трансов. За 4 минуты успел наполнить только один из за того, что эпоксидка начала резко густеть и даже слегка пениться. И в течении 2-х последующих минут я получил банку полную красивой вспененой и окаменевшей эпоксидки ни на что более не пригодной(



Re: Самодельный мощный электрошокер

В етом я уже на практике убедился)))



Re: Самодельный мощный электрошокер

её не нужно греть просто надо норм пропорции отвердителя соблюдать и всё норм буде



Re: Самодельный мощный электрошокер

Читать я умею. Делал как на банке написано. Но поддался на совет одного лаптя и потому немного попал.



Re: Самодельный мощный электрошокер

Ежлиб сказано было на 1 транс. Ато к сожалению я всю смолу оставшуюся развел и думал ща я залью сразу 3 шприца. А хер! тока 1 успел. Но наблюдать процесс вспенивания и застывания за 1 минуту было весьма любопытно)))



Re: Самодельный мощный электрошокер

Высох 1 мой транс, а еще 2 сохнут

Намоточные данные моих трансов:

Преобразователь:
Броневой сердесник Б22 2000 нм
Вторичка - 400 витков провода ПЭТВ 0,1мм
Первичка - 6 витков ПЭЛ 0,7мм

ВВ транс (по шприцевой технологии):
Сердечник из феррита 6х25 мм из катушки, которые используются в телевизорах.(стоят до 1 $ за штуку)
Вторичка - 1300 витков ПЭТВ 0,16мм
Первичка - 24 витка ПЭЛ 0,7мм
ко всем концам припаян МГТФ 0,5мм(для гибкости)
Сопротивление вторички получилось 159 Ом.(ет так для инфы)

Разрядник: самодельный из предохранителя и болтов, с расстоянием между ними 1,5мм


С высохшим незамедлительно провел испытания. Видео испытаний:
Злая дуга:
http://narod.ru/disk/10817614000/%D0%BF ... 0.flv.html

Проверка злости на воде и лампочке:
http://narod.ru/disk/10817603000/%D0%BF ... 5.flv.html

Еще добавлю: пробывал паралельно 33нФ боевого кондера врубать кондер на 0,1 мкФ итого получалось 0,133мкФ. На дугу ваще смотреть страшно. частота импульсов практически не изменилась, ионизация не срывается лампа горит еще ярче и соответственно злость только возросла...

До этого пробывал делать транс на обычном ферритовом стержне от радиоприемника(400 нм). Транс работал, и злость была(разряд боевого кондера через ионизированный канал), но злая дуга больше чем на 1 см не получалась. Так что вывод: сердечник нужен из хорошего феррита не менее 1500 нм.

Теперешние трансы на нормальных ферритах с легкостью дают дугу в 4 см со злостью и 5,5 см без злости(не хватает стабильности канала для разряда по нему боевого кондера).
Таким образом 2,5 см со всей злостью прошибает с нехилым запасом.
Что и требовалось.

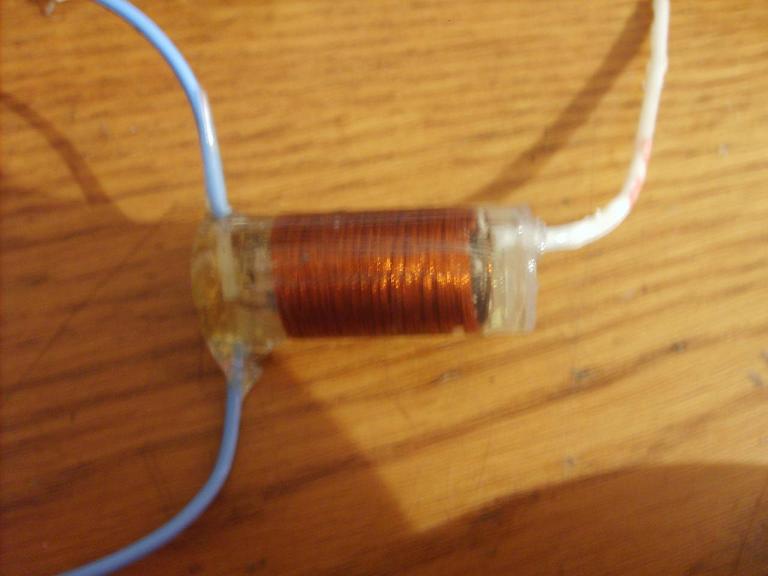

Фотки трансов:



Re: Самодельный мощный электрошокер

Спасибо

Разрядники буду пытаться достать эпкосы. Знакомый должен в москву поехать мот привезет мне парочку.

А может ктонибудь из форумчан(у кого есть возможность купить разрядники) пожелает произвести обмен: 1 из новеньких трансов на 2 разрядника эпкоса на 2,5 кВ ?

Если кого заинтересует такой обмен, откликнитесь.



Re: Самодельный мощный электрошокер

Щас думаю какие аккумы лучше затарить для шокера? Чтоб потом уже собрать девайс в корпусе.
Есть мот у кого идеи или совет?
