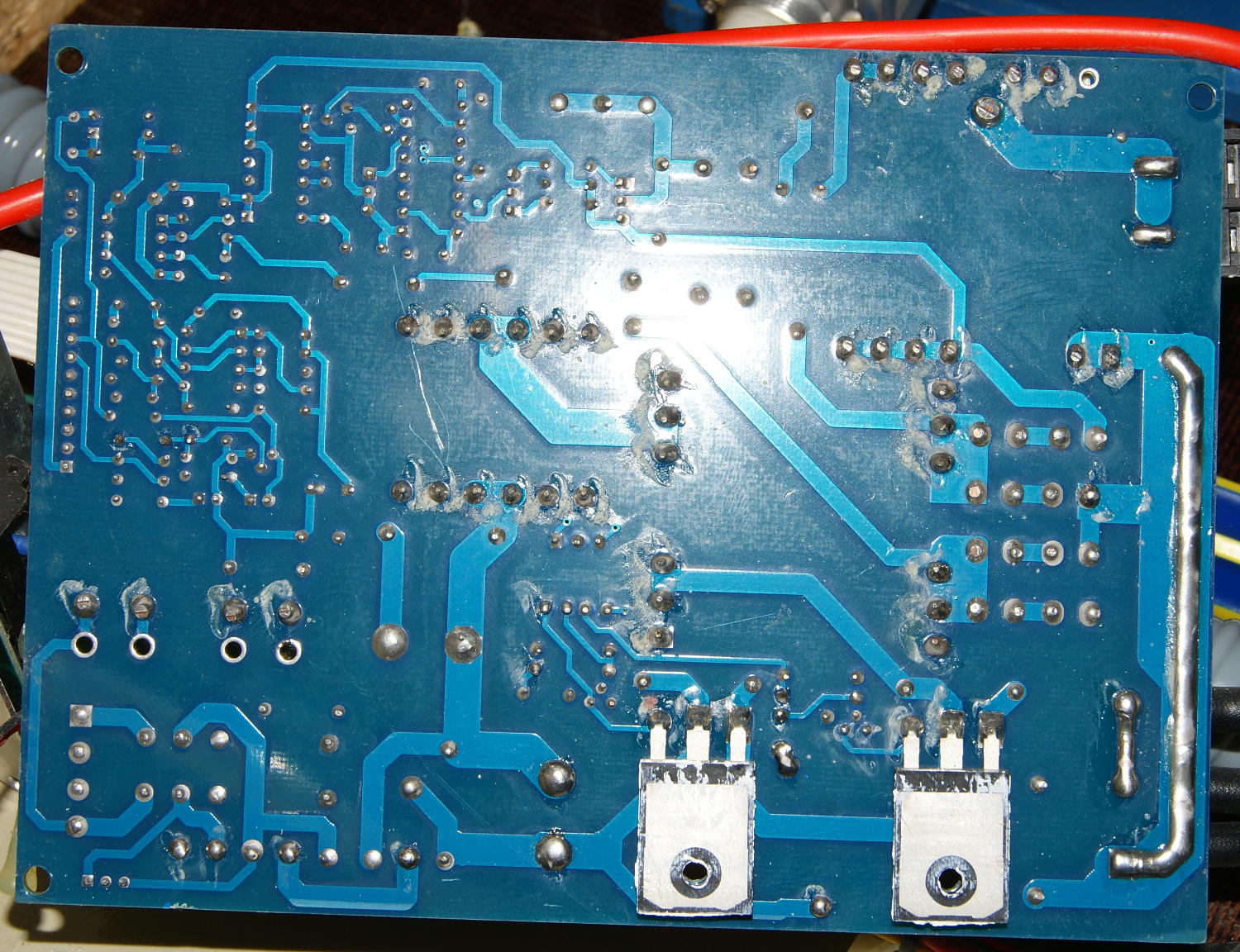

И фото печати с обратной стороны.


Красный провод идёт на лампу.



Судя по приведенным фотографиям, это полумостовой прямоходовый инвертор. В диагонали добавлен дроссель (на нем зеленая овальная наклейка), ограничивающий скорость нарастания тока в цепи первичной обмотки. Так получается источник тока.



Наверное.

У этой игрушки у меня есть проблема - стоит лампе не вспыхнуть, как перезагружается блок микроконтроллера. Видимо, разрядный импульс что-то там наводит. Я думал, если я отмою от флюса и переложу провод лампы, проблема исчезнет, но нет. Конденсаторов вспухших тоже нет. Всё вроде бы в порядке. Возможно, эта проблема штатная и решается заменой лампы.

Вертикально стоящие транзисторы вверху платы (на передней стороне где элементы на первых фото) IRF630 (один точно, а второй не посмотрел).

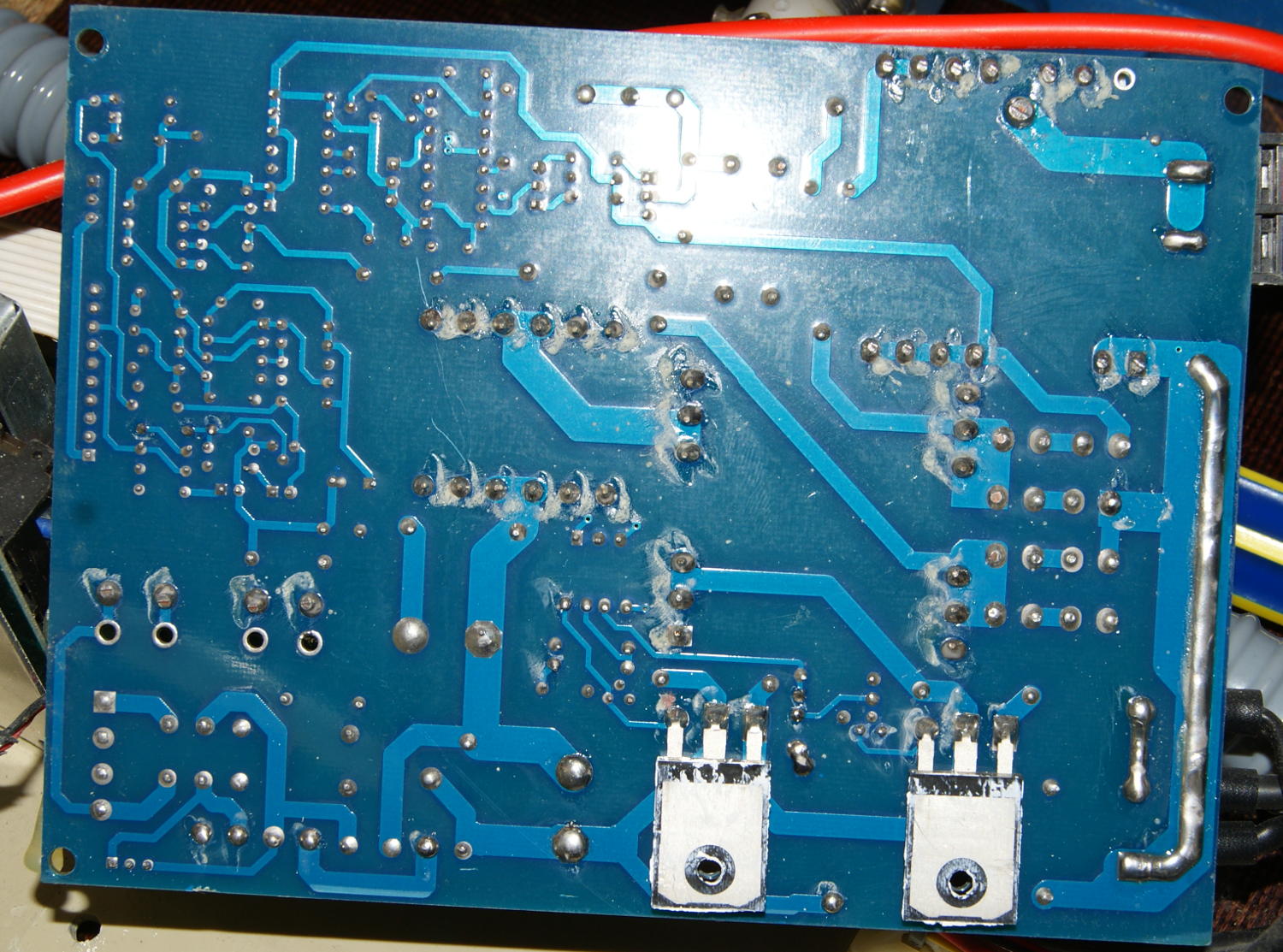

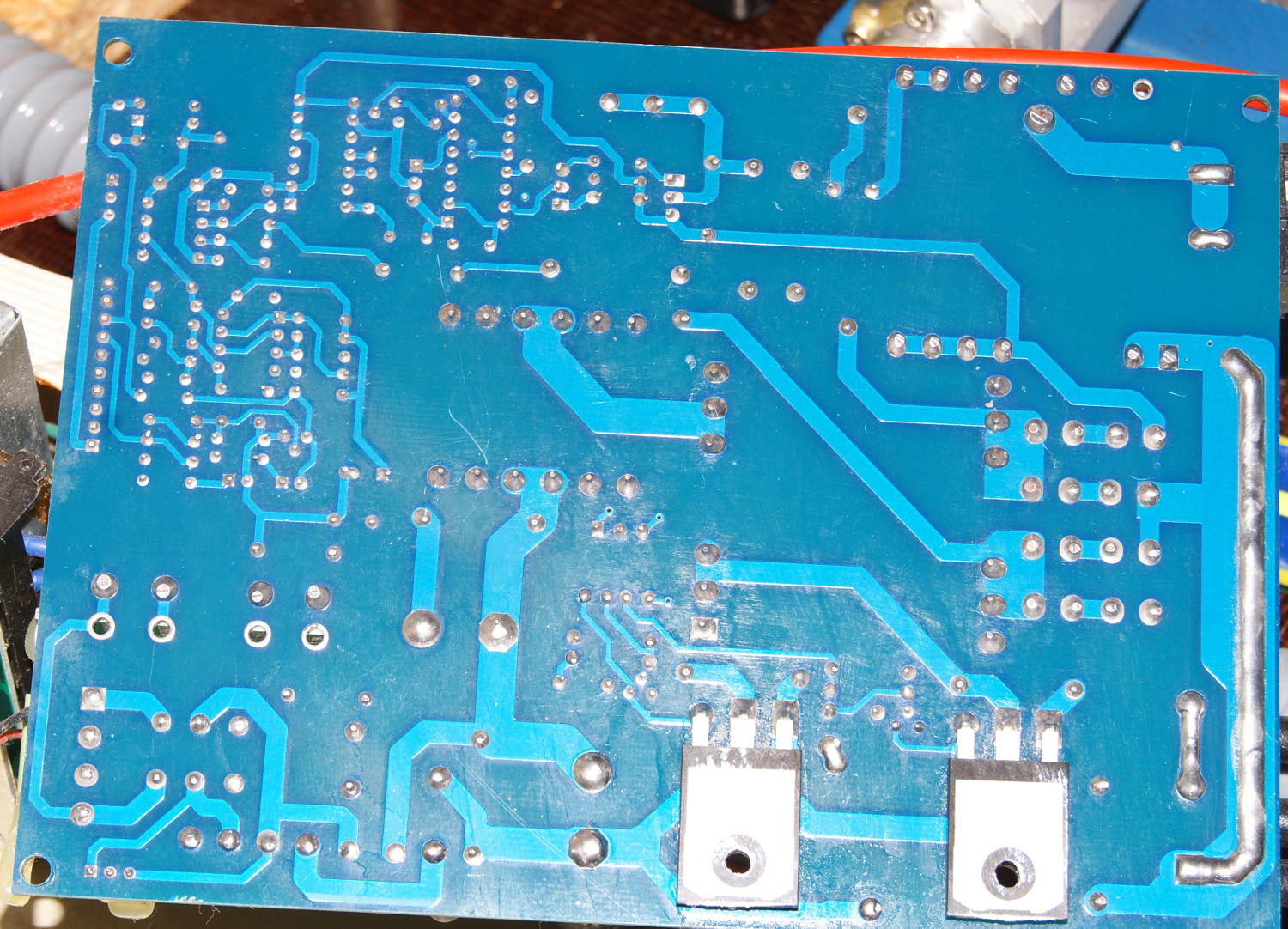

Отмытая от флюса (почти) плата.



Может быть, перезагрузка контроллера программная?
Возникает в случае пропуска вспышки лампы.



А какой тогда был бы в ней смысл? Ну не вспыхнула, так не вспыхнула. Вспыхнет в следующий раз. Зачем перезагружаться-то?
Ещё интересно, что в меню несколько режимов по удалению от татуировок до карбонового пилинга и веснушек. Во всех режимах задаётся энергия (максимум 2 Дж) и частота импульсов. Ну, допустим. А чем тогда эти режимы отличаются-то?



Помех возникает больше при вспышке лампы, большой ток разряда вызывает наводки.
Если при нормальной вспышке нет зависаний или перезагрузок контроллера, то и при пропуске вспышки не должно-бы. Хотя все зависит от логики поджига, от количества импульсов перезапуска.
Кстати, как там генерируется пробивное напряжение?



А не знаю. Но вот возле трансформатора PQ40 на первом фото выход лампы. Думаю, это и есть поджигающий трансформатор.



Если перезагрузка возникает всегда при пропуске, а не по случаю, то то-же странно.



Напряжение пробоя лампы могут формировать путем банального разряда конденсатора на первичную обмотку поджигного трансформатора. Так-же встречаются резонансные схемы с конденсатором и полумостом генерирующим частоту равной резонансной частоте последовательного контура образованного из первичной обмотки трансформатора и конденсатора.



Там, возможно, при пробое напряжение ниже. А при пропуске выше. К тому же это я решил, что лампа не вспыхивает при перезагрузке. Может, это и не так.



Попробуйте как-то отодвинуть контроллер от силового блока, чем дальше контроллер, тем меньше на него будут влиять наводки. Хоть что-то изменится в поведении?



Кстати, если в микроконтроллере низковольтный процессор, 3в питание, он очень чувствителен к наводкам, по сравнению с 5в питанием.



Там особо двигать некуда. Но не слишком помогло. Может и лучше, но всё равно перезагрузка произошла. Впрочем, там провода в пучках. Наводок, думаю, дофигища.

Да, там такое, конечно, есть.



Посмотрите номиналы цепи перезапуска процессора, есть у него такая.
Вот попавшийся даташит https://www.lcsc.com/datasheet/lcsc..._STC-Micro-STC12C5A32S2-35I-LQFP48_C21655.pdf
Еще та, Китайская грамота!



Вот этот контроллер в корпусе DIP.
Вообще, я ожидал STM32 как минимум. А это ядро 8051. Удивительно... И перезапуск у него высоким уровнем. Да уж.

Там всё в натяг, не подобраться. Увы. И все разъёмы залиты клеем.

Управление блоком питания у этого контроллера через оптроны. Входное питание 12 В, дальше собственный преобразователь на плате. Надо посмотреть, что там по 12 В идёт. Эти же 12 В идут на помпу насоса и два вентилятора.



На плате есть разъём внешнего 5 В. Запитал через него. Всё равно контроллер перезапускается.

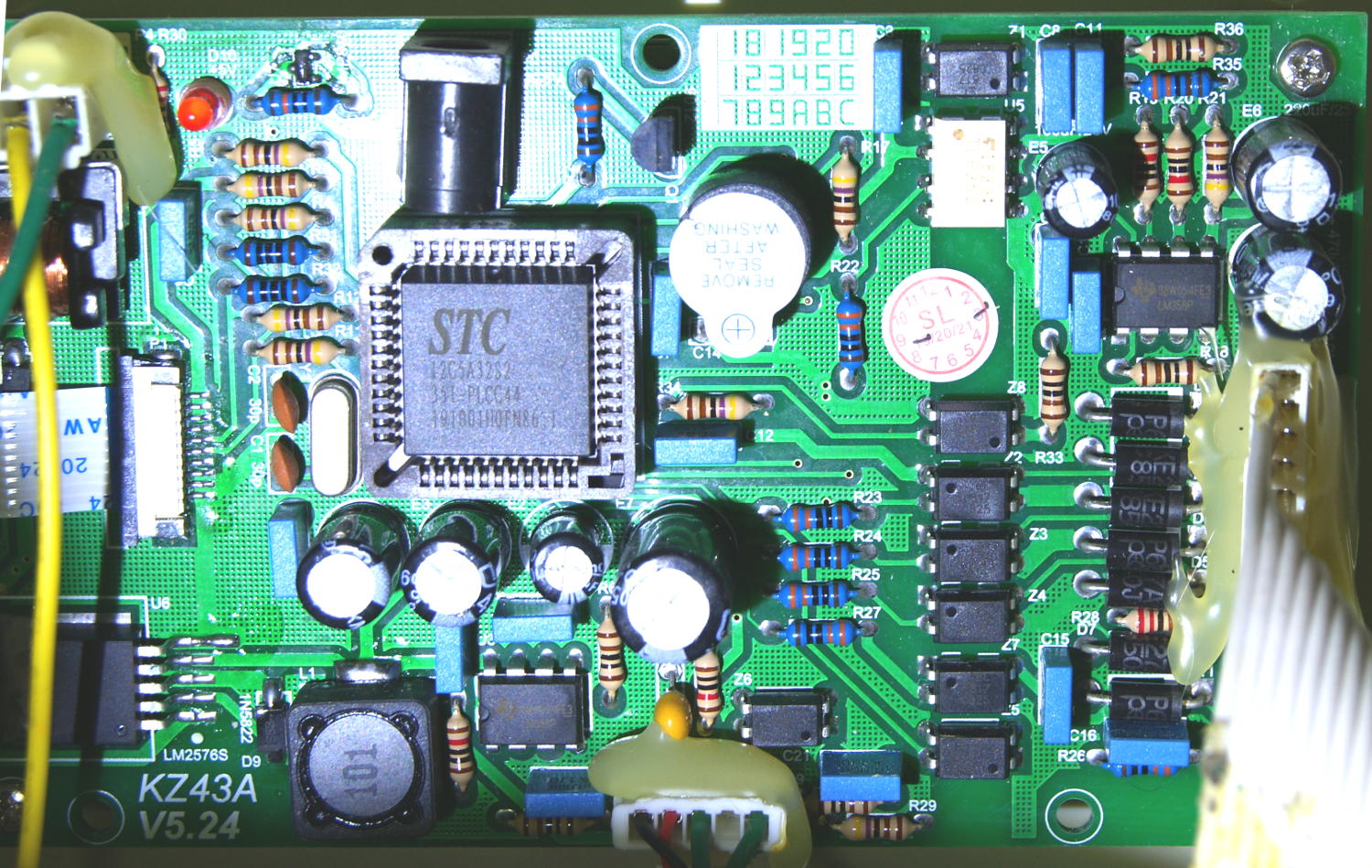

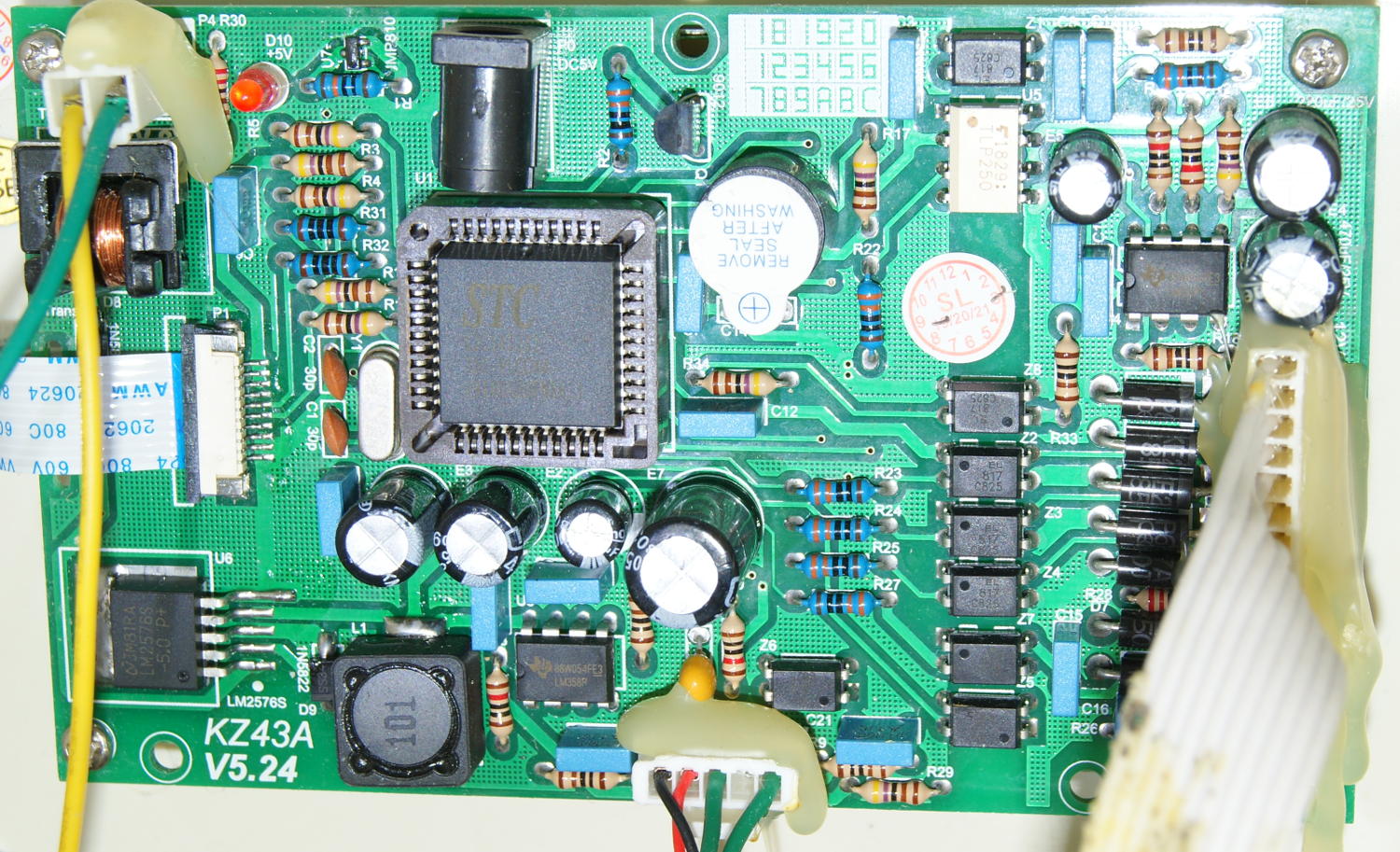

Всё интереснее. Вот эта плата управления, это только верхняя плата. Она коммутационная. Её задача только делать опрос датчиков и выдавать на оптроны сигналы. А под ней стоит плата дисплея. И вот эта плата и есть основная. Это она перезагружается. Там не дисплей, там компьютер собран.

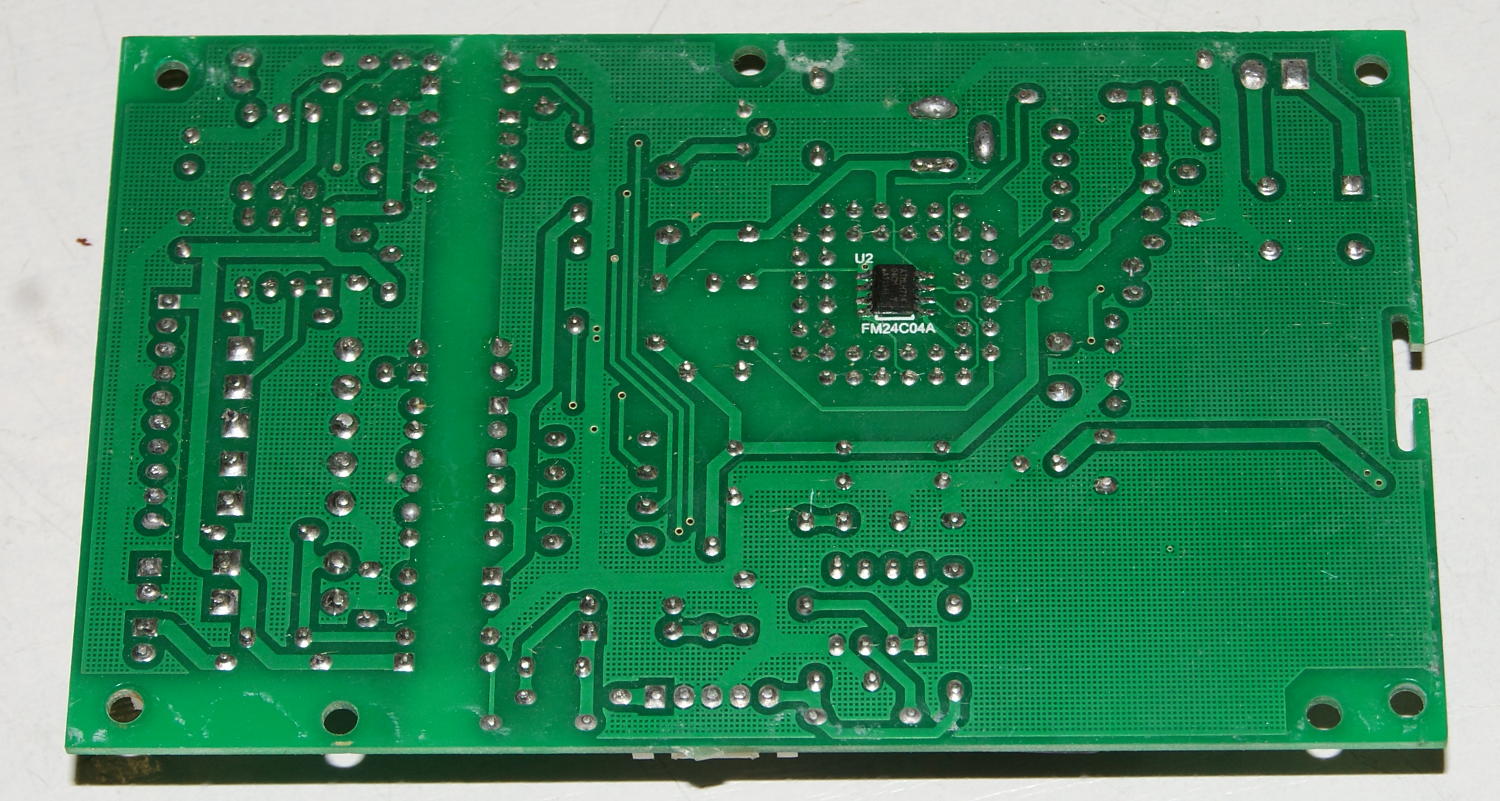

Обратная сторона платы коммутации.



Плата дисплея.



Платы управления я вынес вне корпуса. Соединил снова их шлейфом между собой. И... оно работает, когда всё снаружи! Интересно, а внутри будет работать, когда соберу обратно? Может быть, просто плохой контакт в шлейфе был.



Если возникают сомнения в надежности питания, самое простое, перевести сомнительную цепь питания на лабораторный источник.
Так можно устранить влияние прочих потребителей, таких как вентиляторы блока и помпа.
