Q-Switched Nd Yag 1064nm

Красивые искорки. А каково фокусное расстояние?



Ориентировочно фокусное расстояние линзы в 532nm насадке 110мм.



А кто-нибудь в курсе, какой материал кристалла используется в подобном удвоителе? Может вообще lbo



Спасибо.



ИМХО, что-то максимально массовое и дешевое. Предполагаю что это КТП

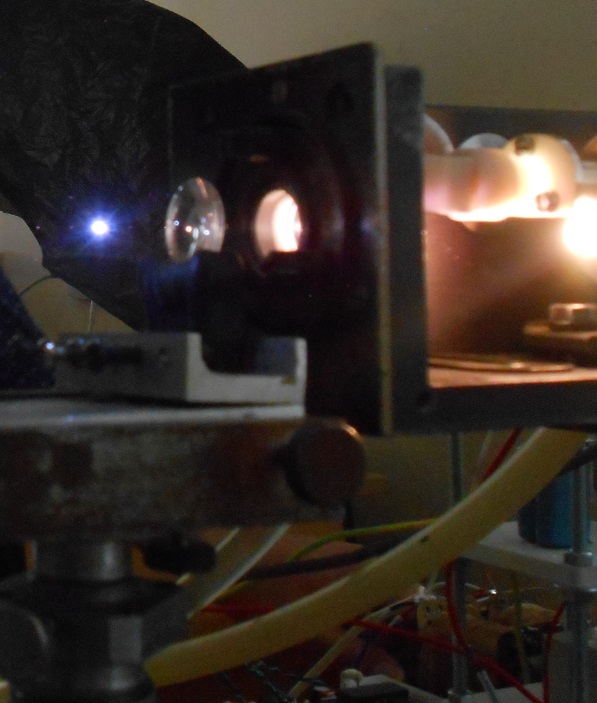

Здесь удачное фото искорки с илти-407, энергия импульса из-за говеного отражателя была всего 150-180мДж, модуляция добротности осуществлялась штатным дкдп электрооптическим затвором. Драйвер был тогда временно на гми-6 сделан. Однажды в июле года эдак 2018, когда слегка влажность приподнялась, наличие недостаточно высокого сопротивления в аноде лампы, (которое не могло быть слишком высоким из-за относительно больших токов в закрытом состоянии), привело к электролизу кристалла с его позеленением и растрескиванием....

Одно из фото надо скорее в раздел "юмор" отнести



Здравствуйте. Скажите, кто сталкивался с повреждением торцов АЭ при использовании затворов?



Сам не сталкивался, но может микро-пылинка какая металлическая на торец попала, испарилась-взорвалась...Напряженности поля при глубокой модуляции добротности ведь люто большие.

Кроме пылинки, под действием высоконапряженного поля , наверное ,могут какие-либо структурные деффекты на границе раздела так сыграть. Короче поверхность торцов должна быть должным образом подготовлена для такого режима лазера.



Большие... У меня нормально держался АЭ в квантроне К-107. Причём затвор был 12-16%, а накачка была под 800 Дж. А тут в К-301Г даже затвор 30% при энергии накачки в 50 Дж вызывает повреждения АЭ, мелкие правда. АЭ работает, но хочется соптимизировать систему. Зеркала в обоих случаях одни и теже. Тут ещё читал в инструкции к ЛТИ-501:
"6.1.5. В качестве дополнительных мер безопасности при работе лазера в
составе технологических установок внутри резонатора излучателя на
пути луча устанавливается электромеханическая заслонка ТД4.493.029,
которая открывается после поджига лампы, что исключается
разрушение активного элемента при броске мощности накачки в
момент пробоя лампы.". Вот так вот получается. У меня 50 Дж от плёнок, а 800 Дж от электролитов. В качестве индуктивности - вторичка поджигающего трансформатора. Возможно этого недостаточно и разряд этих 50 Дж от плёнок получается уж очень злостным.



Дроссель надо считать, чтобы бросок тока не был выше чем написан в этикетке на лампу, и разрядный импульс не сильно длинее 250мкс для режима модуляции добротности. Я ставил воздушный 25мкг. , а вторичка (в смысле индуктивность) поджигающего транса насыщается при разряде.



По моему я даже его считал, чтобы импульс был апериодическим с учетом разрядного сопротивления лампы (в степени 1/2 от тока зависит). Если найду статью, где нашел рецепт - скину.



Спасибо за информацию.



В штатной ситуации не должен повреждаться. Если повреждается то я бы предположил пыль, грязь на торцах.
Если образуются непрозрачные нити в АЭ ( свили) то превышение порога лучевой прочности.
Торцы можно помыть и одеть трубочки чтобы туда не задувало . Можно конечно еще продувать азотом. Но скорее всего грязь.



Да в Вакуленко этот расчёт есть. И в моей программе тоже.



Посмотреть осциллограмму формы тока можно посредствам трансформатора тока, напрмер такого:
https://www.chipdip.ru/product0/8002500533?from=rec_video
нагрузив его на резистор сопротивлением 10 Ом. Вы получите масштаб 10В/кА.



Причём страдает тот торец, что ближе к затвору и глухому зеркалу. Возможно грязь. Лучевая прочность пассивных Cr4+:YAG затворов, вроде, ниже, чем Nd3+:YAG, при этом затвор остаётся цел.



А импульс поджига не пробъёт этот трансформатор и не отправится в осциллограф?



А осциллограф - в рай для осциллографов.



Поставьте на не "горячий" провод (идущий от игнитора).
В земляной цепи. Можно добавить диэлектрическую вставку между проводом и корпусом транса.
Мы особо не беспокоились, если изоляции провода хватает и не шёт от него на металлическое шасси.
Сложней, когда надо мерить и напряжение разряда и ток одновременно, тогда надо очень внимательтно следить за подключением к земле, анапряжение на лампе лучше смотреть в дифференциальном режиме высоковольтными пробниками.



Одно дело спалить осциллограф на работе, совсем другое свой собственный.

Всё равно боязно.
