Q-Switched Nd Yag 1064nm

Ну вот смотрите:

N=UT/2BS

U=160 В.
T=1/F=1/10000 с
B=0,3 Тл
S=169 мм^2=0.000169 м^2. (для моего магнитопровода 66x66 с окном 40x40)

Получаем для моего феррита: N=160/(2*10000*0,3*0.000169)=157.

Очень странный результат. Значит, нужен зазор.



На какой частоте работает преобразователь?
Должны быть килогерцы
Перемагничивание в одну сторону, значит пол периода



Я выбрал здесь 10 кГц.
Тогда 78 витков. Уже ближе к реальному.
В принципе, если выбрать 20-40 кГц, то предельное число витков ещё больше уменьшится. Да, должно получиться.



у меня получилось 63витка для частоты преобразования 25кГц



10кГц, это почти как в старых вагонах метро, помните, какой неприятный звук преобразователя был!



Не, в метро особых звуков не помню. Но у меня тут СПб, а не Москва. Тут метро может быть на другой базе построено.

Вы же писали:

Да, это логично. Значит, 63/2=31 виток получится.



Высоковольтный преобразователь не желательно делать на частоте выше 50кГц, если выпрямитель на обычных диодах. На карбид-кремниевых шотках можно и выше.
https://www.chipdip.ru/catalog/diodes-rectifier?p.0=WOLFSPEED
Есть на 1200В время восстановления 0 !



Но, кстати, а где в формуле N=UT/2BS ток? Ведь намагничивать будет ток. Тут ничего нет про сечение провода и сопротивление провода. Может быть, провод не создаст нужный ток. А может создаст.Странная формула.

Какой-то с ними был прикол, кроме цены, мне рассказывали. Но не помню, какой.
А Шоттки температуру не любит.



Не, ток не участвует.
Карбид кремниевые шотки по температуре очень крепкие, у меня бывало SMD шотки отпаивались от перегрева, но не портились!



Но можно прикинуть, через какое время произойдет разрушение ключей при Uc=0.
Закоротите вторичную обмотку и измерьте индуктивность первичной обмотки.
Зная полученную индуктивность, и напряжение, можно определить время, через которое ток в первичной обмотке достигнет критического значения, достаточного для разрушения ключа.

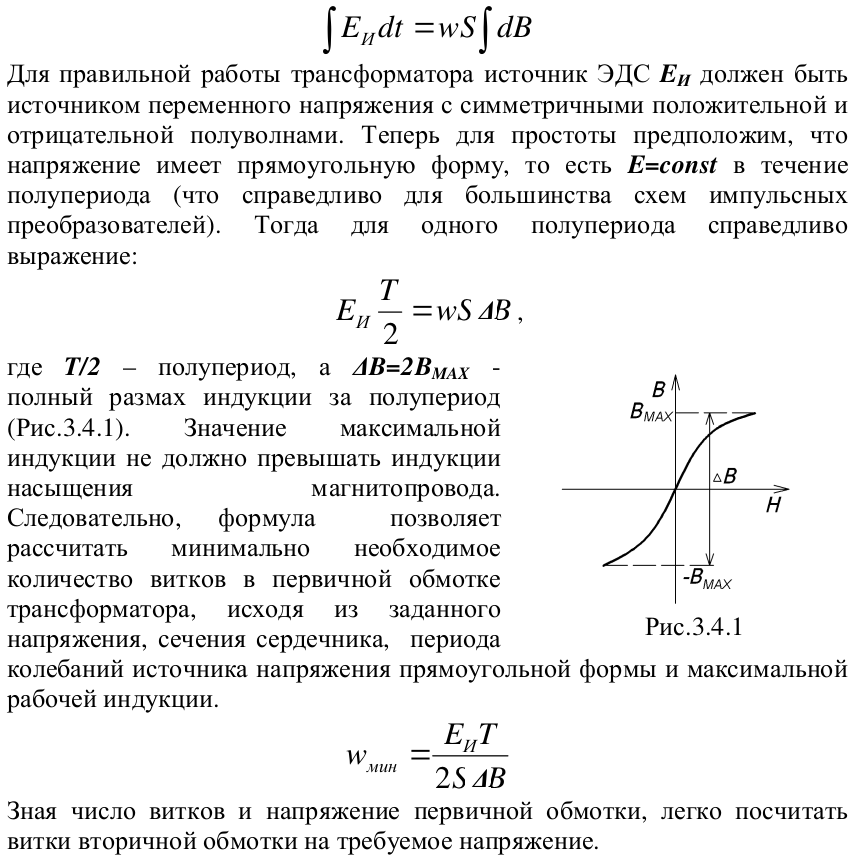

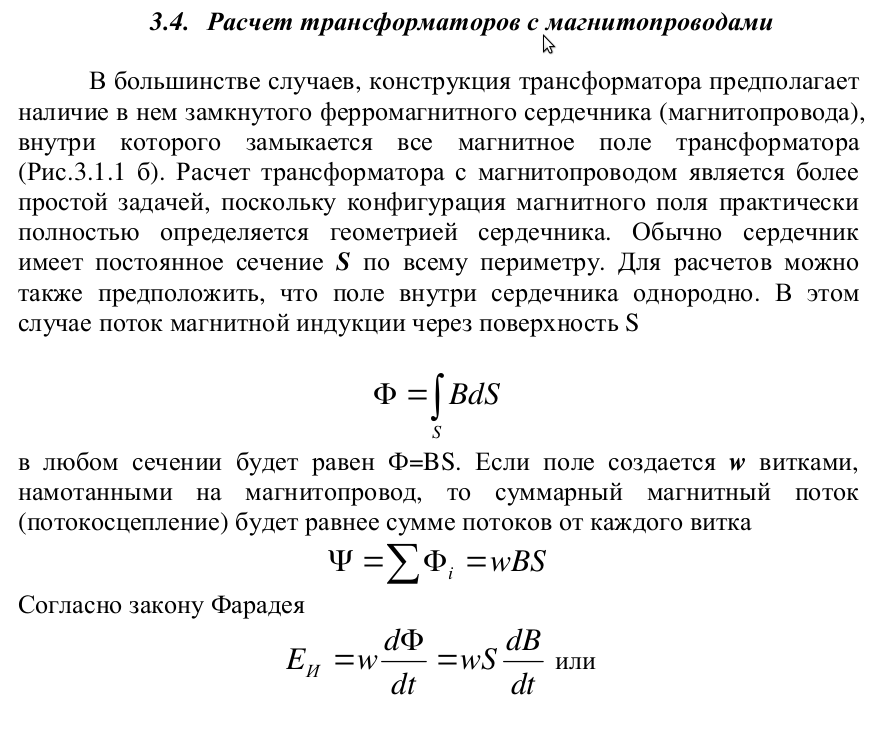

Так. Нашёл я вывод этой формулы. T в формуле на 2 дополнительно делить не надо. Т- это не время намагничивания, а как раз период. Там потому и делится на 2, чтобы получить время намагничивания. Итого, на 25 кГц будет 63 витка минимум.

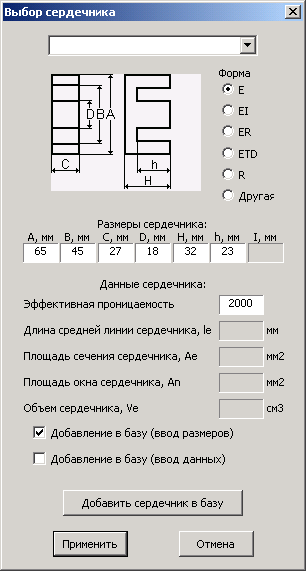

Вообще, я для такого блока питания берёг сердечник от сварочника.



Не знаю его проницаемость (можно измерить, навив витки, но вот честно лень). Вряд ли она будет сильно отходить от 2000.
Расчёт полумоста получается такой:



То есть, этот сердечник способен прокачать 9 кВт. Это логично.

Непонятно, почему в первичке 11 витков. Они дадут 1 мГн? Хм... Надо попробовать.

Почему, интересно, допустимый диаметр провода не более 1.25? С чего вдруг?

Вторичка вроде как должна быть 58 витков. Ну, логично. Увеличиваем почти в 6 раз напряжение.

С таким количеством витков коэффициент заполнения окна маленький. Всё пустое.

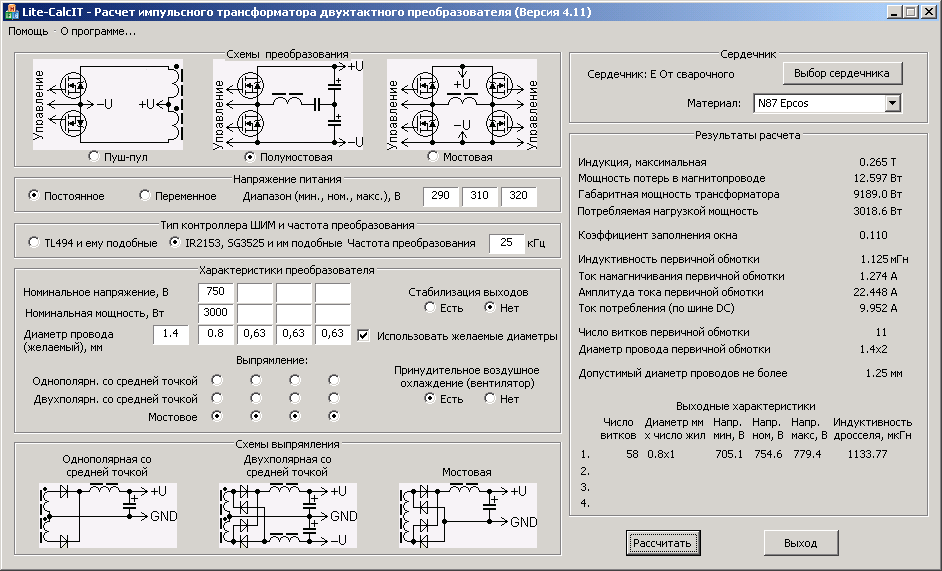

Интересно, что изменится, если я захочу 3 кВт?



Странно. Ток вырос до 10 А, но почему-то программа пишет про всё те же 58 витков вторички и 11 первички. Странно. Впрочем, там видно, что первичка должна быть в 2 провода! 1.4x2. Ага. Понятно.



Намотал 12 витков первички и 60 витков вторички. Получил индуктивность первички 0.56 мГн. А должно бы быть 1.125. Значит, магнитная проницаемость половина от 2000. Значит, реальная проницаемость 1000. Что ж, и это логично. Этот трансформатор должен держать большие токи без насыщения, ему большая проницаемость ни к чему. Задаём.

Смотрим, что поменялось:



Как бы ничего. Кроме индуктивностей и токов. Хм. Всё те же 58 витков и 11 витков.



Так. Основа у меня была, так что я запустил эту штуку на холостом ходу. Без выпрямителя (его делать надо). В качестве термистора поставил лампочку. Пока не бабахнуло и ничего не греется. Спираль лампы едва красноватая. Следующий шаг - подключение нагрузки.



Облом. HER508 имеют время восстановления 75 нс. Подходят. И у меня их всего два осталось. Мостик не собрать.
Попробовал HER108. Они только 1 А. Конденсатор до 800 В зарядился. Но лампочка горит постоянно. Чего она горит-то? А это мост сдох. В общем, надо заказывать в ЧиД нужные диоды на ток около 8-10 А и напряжение не ниже 600 В (таких по три в плечо придётся, видимо, ставить).



Если речь о диодах на выходе, можете там вторичку разбить на две, сделав два диодных моста и после выпрямления их последовательно объединить. Будет дешевле добыть диоды на меньшее напряжение.



Так а зачем? Диоды так-то не дорогие. Просто надо ждать, когда придут.

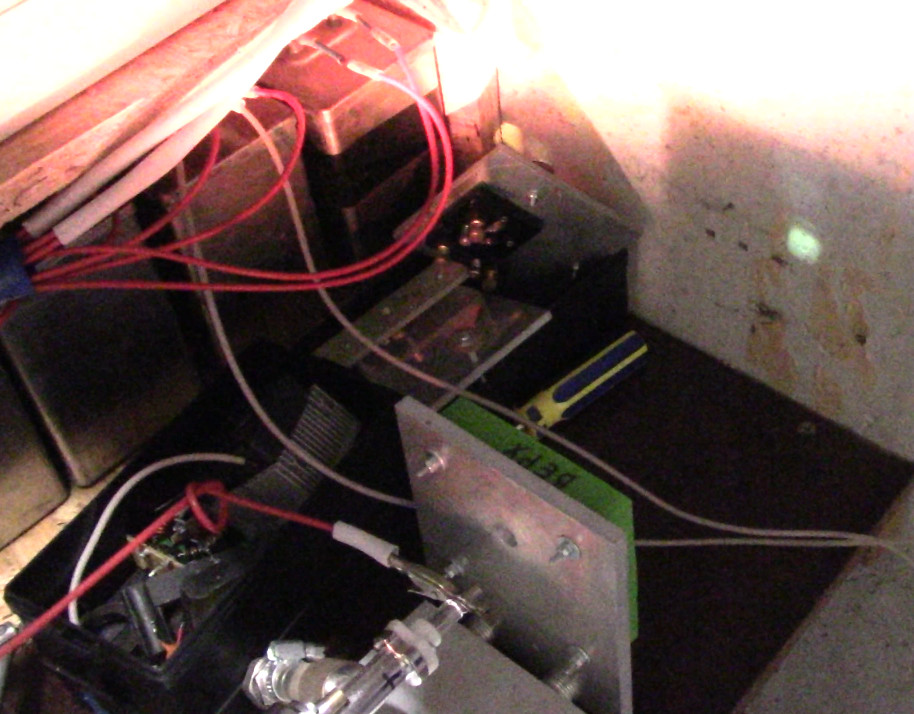

Странно. Что с затвором, что без, чёрный краситель выгорает, а не испаряется. Вывод - затвор не работает! Интересно, почему? Ресурс исчерпан? Или есть другая причина?



А если мало энергии накачивать, влияние затвора как-то проявляется? Не знаю возможно ли, но может еще лампа его открывает и надо диафрагму поставить, чтоб только на лазерное излучение срабатывал. Как-то не верится, что от такого хилого лазера может износится раньше граната.

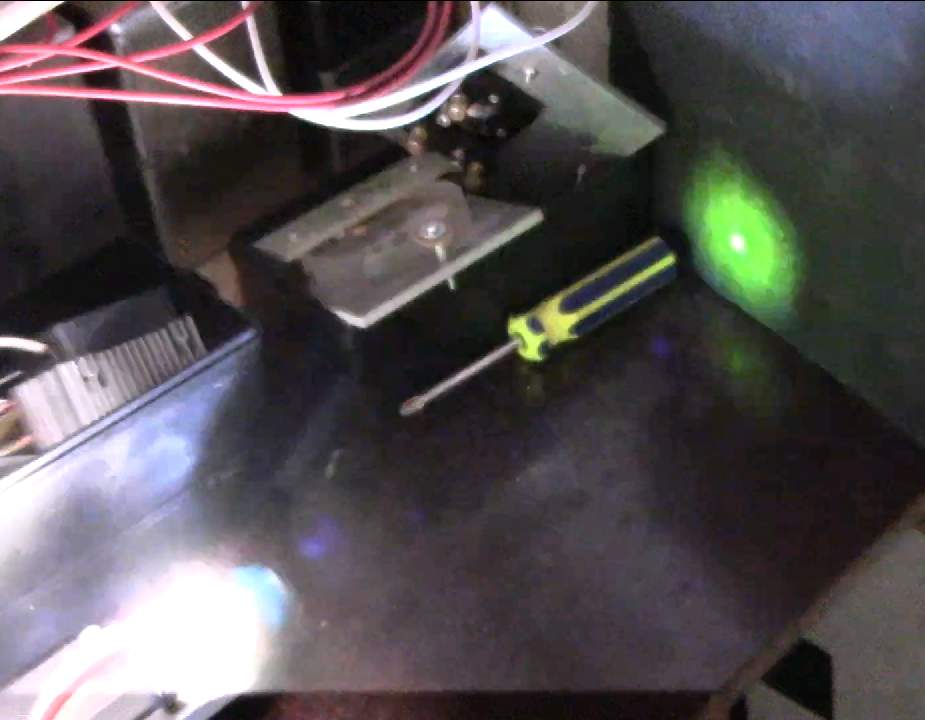

В том-то и дело, что никакого эффекта я не замечаю. И искры лазерной тоже на 532 нет. Да и я что-то засомневался, что эти 532 вообще есть. Камера-то зелень фиксирует. Но... не как луч! А как конус зелёного света от лампы! Лампа мигает, стержень светится жёлтым. И вот этот жёлтый, проходя через кристалл-удвоитель выдаёт зелень. Вот так вот:





По-моему, это нифига не то, что должно быть.
