Q-Switched Nd Yag 1064nm

Да, простая. Но добавить конденсатор можно. Только при штатных параметрах заряда (а время определяет микроконтроллер) это приведёт к тому, что зарядка будет медленнее и за заданное время напряжение нужного уровня не достигнет. Надо попробовать эту схему на отдельной плате повторить. Потому как изменив дроссель или время заряда можно получить блок, скажем, на 1 кВт с зарядом на 100 Дж в импульсе с частотой 10 Гц. А это интересно.

Я пока вот думаю, что если после добавления конденсатора напряжение окажется недостаточным для пробоя лампы и опять пробьёт внутри блока?



Да, про режимы "веснушка" вот что подумалось: скорее всего есть аппараты с немного другими схемами, где выбор режима способен влиять на энергию/мощность. Программная же часть аппаратов (оформление дисплеев) делается одинаковым для всех.



Возможно, но что там вообще менять-то можно? Там всё равно импульс наносекундный.



"Потому как изменив дроссель или время заряда можно получить блок, скажем, на 1 кВт с зарядом на 100 Дж в импульсе с частотой 10 Гц. А это интересно.", т.е. достаточно программно поменять время заряда? Или просто поменять дроссель? Так этоже вообще лёгкий апгрейд.



"Я пока вот думаю, что если после добавления конденсатора напряжение окажется недостаточным для пробоя лампы и опять пробьёт внутри блока?", т.е. импульс поджига может пробивать внутри блока?..



"Возможно, но что там вообще менять-то можно? Там всё равно импульс наносекундный.", да, если разряд неуправляемый, то только энергию заряда и можно менять. Видимо это в других приборах аппаратной частью предусмотрено. А программная часть для всех одинаковая сделана. Вы выбираете другой режим и ничего не происходит, а в другом аппарате будет задействан ещё какой-нибудт блок, который поднимет напряжение на конденсаторе до 1300В и всё - вырастет энергия и к веснушке придёт кипятоша.



Дроссель ограничивает ток. То есть, если я хочу 10 Гц, но не по 30 Дж, а по 100 Дж, то дроссель нужно уменьшать. Потому что время заряда уменьшить не получится. Ну и конденсаторы 820 мкФ надо бы увеличивать. Надо посмотреть методику расчёта таких преобразователей.

Ну вот у меня и пробило без лампы.

Нет, там энергия задаётся в меню. Будет странно, если в другом режиме она друг станет больше. Можно было бы заподозрить ограничение верхнего предела энергии, но такого тоже нет.



В давние времена разбирал и иногда ремонтировал китайскую технику.Одна из неизменных фич это вранье по характеристикам, типа стерео плеер 500 ватт. Веснушки и прочее там это пыль в глаза, чтоб конкурировать с более серьезными аппаратами.



Ну да. Они даже фильтр синфазных помех не поставили.



Если блок заряда рассчитан на конкретную мощность, то переделать его на мощность в 2-3 раза большую невозможно.
Но можно попробовать включить по выходу параллельно 2-3 блока. Объединять выходы, лучше через диоды. Придется вникать в схему управления блоками, что-бы не возникло неожиданных проблем.
В блоке на мощность 1кВт и более желательно иметь корректор коэффициента мощности с большим промежуточным накопителем 10000мкф Х 400в (800Дж). Это, что-бы у вас во всем доме свет не мерцал во время работы.



Так его можно перерассчитать. Что я и хочу сделать. Я отдельно думаю собрать такую штуку и посмотреть, что и как она успевает заряжать.

Ну так. Только этот блок сам нужен как ККМ и больше незачем.

Тут-то и зарыта собака. Однако, думаю, поднять мощность в три раза вполне можно у такого блока без отдельного ККМ. Ну будет он кушать не 1.65 А, а в три раза больше. Ну так и фиг с ним. Бросков больших не будет? Думаю, нет.

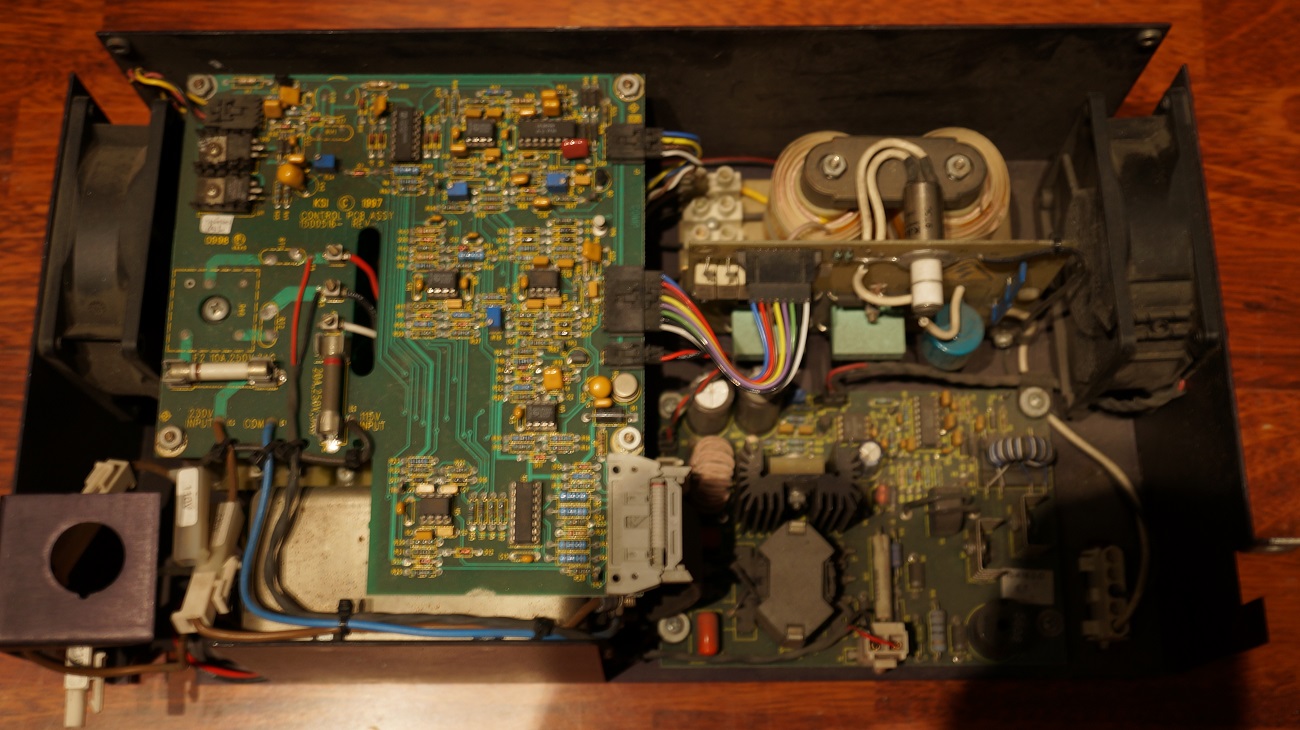

Не давно купил 1кВт блок заряда.



Бывает, что и без буферной емкости.
Но еще не включал, к нему нужна плата тиристороного коммутатора, для стыковки с дежурной дугой и схемой поджига.



Нефиговый блок заряда. А зачем ему там так много обвязки? Он очень интеллектуальный?



Пересчитать и поменять всю силовую часть, самое верное решение!
Тогда можно все сделать как хочется, и из тех компонентов, сто есть в наличии.



Нет, там стандартный для подобных блоков интерфейс, где-то на работе даже контроллер с соответствующим разъемом валяется.
Типично, что напряжение заряда, задается через входной интерфейс, подачей напряжения 0-10В, 10В будет соответствовать максимальному уровню напряжения заряда для данного типа блока. В моем случае это 1500В.



Микросхема ШИМ UC3825 наш аналог 1156ЕУ2
https://www.chipdip.ru/product/k1156eu2r-2021g



Похоже, все отвыкли от штыревого монтажа, там платы большие, но за-то все номиналы читабельны! Особенно полезно в отношении конденсаторов!



Я просто смотрю, китайцы не заморачивались с ограничением тока заряда. Влепили дроссель и это у них работает!



Силовая плата блока 1кВт
