Вы о ЦАПах DAC0832 говорите или о другой схеме цапов(которые выше) ?



Я говорю о связке SN74HC574 и отечественной К572ПА1, как на http://laserium.narod.ru/openloop.html
Только для нормальной работы с прогой NLS стробирующие входы нужно подключить к LPT выв. 14 и 16, а не к 16 и 17.



Hello guys!
Sorry for digging out this thread, but I have a problem with LPT DAC and NLS. It's hard to understand a word in Russian for me, but I see that you are here discussing schematics for DAC. I have a problem with RGB modulation. The X-Y signals are OK and single color blanking from LPT pin 1 works OK too, but I can't figure out how to run it with RGB TTL modulation. Here's the ecxact schematic that I'm using: http://obrazki.elektroda.net/26_1264410024.png Works perfectly with Popelscan 3.1, Mamba 2004 and HE-Laserscan, but RGB doesn't work with NLS... Do you have any idea what's wrong? I will appreciate any help with this.

BTW I just registered on this forum, solving that laser test in Russian language was really a challenge! hehe



hi! i'm really impressed with your success in passing our test =)

which version of NLS are you using?
and try this http://www.ctrnd.com/NormLaserShow/Down ... 4Mamba.zip
it's seems to be a driver for Mamba/HE-Laserscan hardware (like yours)



Hi!
Thanks for the answer. I'm using NLS 1.6.7, the newest one which is available for download at Norm's website. I got only a selfmade LPT DAC (schematic in my previous post), no any sophisticated hardware like paid USB DACs.



ok....
connect 17th LPT pin to LED (or to osciloscope) and lounch NLS with some colored ilda
LED must blinking (or you will see signal transition on osciloscope).. if not, there is a problems in windows drivers or something wrong with LPT port or in cable from LPT to your hardware
if blinking is present then check input and output signals on 74HC574



There is some signal on the 17th pin, as well as on 16th and 14th, but I still don't have RGB singals after the latches. I'm checking it with a single channel analog o-scope so I don't see much there. I'll try to get a digital four channel one and record the signals, maybe then I will be able to figure something out. What is wierd IMO is that selecting "swap X/Y" inverts signal on pin 17 and selecting "invert blanking" in settings inverts all three signals (pin 14, 16, 17). At least it looks like simple inversion. I don't get why these settings would affect these signals at all, these singals are used just for latching data in DACs and 74574.

Thanks for translating my posts to Russian, whoever did that



14, 16 and 17 pins used for chip selection (14 and 16 are for DACs, 17 for 74574), RGB blanking signals goes from data bus (2-9 pins), to be exact 2, 3, 4 and 5 (blanking, R, G, B) pins.
if LPT's 2, 3, 4 and 5 pins connected to 2, 3, 4 and 5 pins of 74574 (D0, D1, D2, D3) then output signals should be on 19, 18, 17 and 16 pins respectively (Q0, Q1, Q2, Q3), check it. and other outputs on 74754 too =)

and what signals you use for RGB blanking (non-inverted or inverted by 74HC14)?



люди у кого есть NLSSetup выше версии 1.2 и ниже 1.7 ?



http://upload.com.ua/get/901957380/Setup_NLS162.exe



премного благодарен. на сайте Норма нету больше версии проги для LPT DAC.



У кого еще есть NLS ? нужна версия с инвертированием бланкинга.. в версии 1.62 этого нет...



http://upload.com.ua/get/901961584/Setup_NLS167.rar



гранд мерси



Приветствую всех лазеростроителей!!! В общем у меня такая проблемка, никак нигде не могу найти схему ЦАПа на микросхеме кр572ПА2, с даташитом тоже траблы, --ПА1 найти не смог, + я знаю что в ПА2 встроенные регистры и расширитель разрядности не нужен, по идее на сайте Norm’s Home Made Laser Show должна быть схема но я не нашел, выручайте братцы,позарез нужна схема,на выстувку надо....
З.Ы. Сори если не втом разделе написал...



Посмотри здесь, может есть то, что нужно :
Федорков Б. Г., Телец В. А. Микросхемы ЦАП и АЦП: функционирование, параметры, применение
МОСКВА
ЭНЕРГОАТОМИЗДАТ
1990

Глава 2. ЦАП
2.1. ЦАП с выходом по току
2.1.1. Микросхема К572ПА
2.1.2. Микросхемы К572ПА2 и КР572ПА2
2.1.3. Микросхема К594ПА1
2.1.4. Микросхема КП08ПА1
2.1.5. Микросхема КП18ПА1
2.1.6. Микросхема КШ8ПАЗ
2.2. ЦАП с выходом по напряжению (микросхема К.Ш8ПА2)



НУ помучался я собрал, но вот 16 и 17 выходы ЛПТ порта(по схеме расширителя разрядности) мне куда подавать?? на цифровой вход микросхемы или куда??? только с этип загвоздка...



Пытаюсь собрать на TLC7528CN
http://pdf1.alldatasheet.com/datasheet- ... 528CN.html

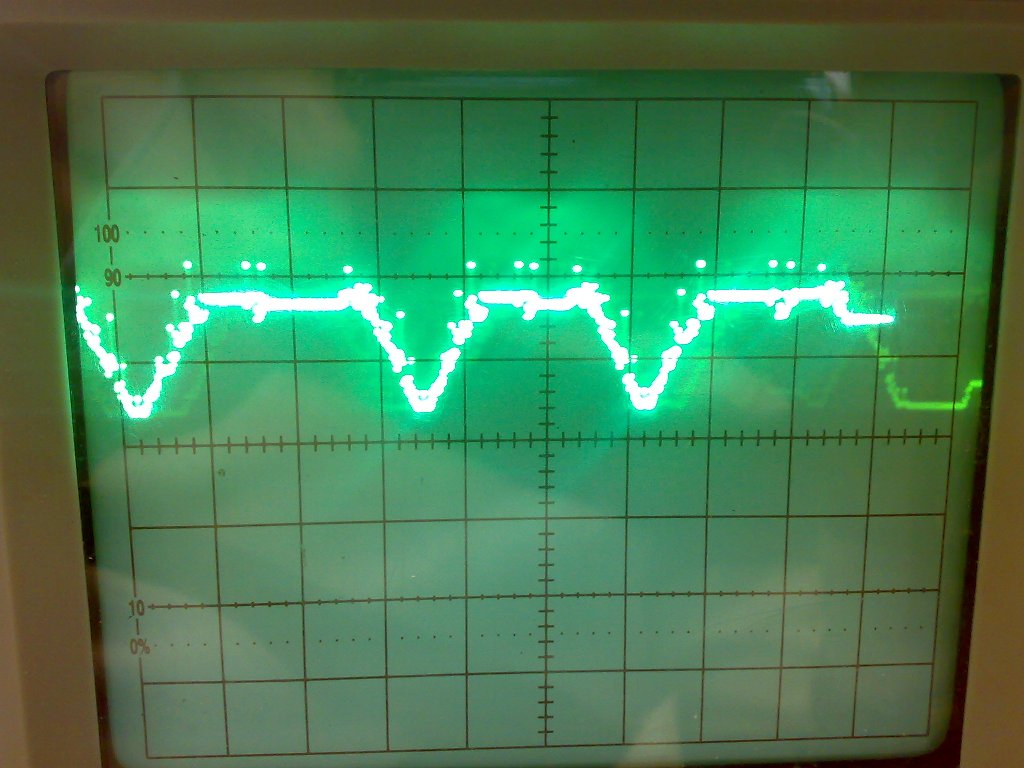

выыожу круг собственно на XY синус..
в чем проблема?



Схему свою выложить получится? Поглядим, мож де ошибся... По чем брал TLC7528CN ?



100р за цап... это выход с одного цапа без операционников .. схема простая.. просто подключил 8 бит, питание и строб сигнал на врайт.. ну и опорное напряжение на выход... завтра нарисую схему. есть подозрение что на входе не устанавливаетсяя нули на разрядах поэтому есть провалы.. завтра проверю
