DVD-RW в которых лазерные диоды в корпусе

Тема в разделе 'CD,DVD,Blue-Ray приводы и другие источники лазеров', создана пользователем sabir2000, 30 апр 2008.

  1. sabir2000

    sabir2000 Пользователь

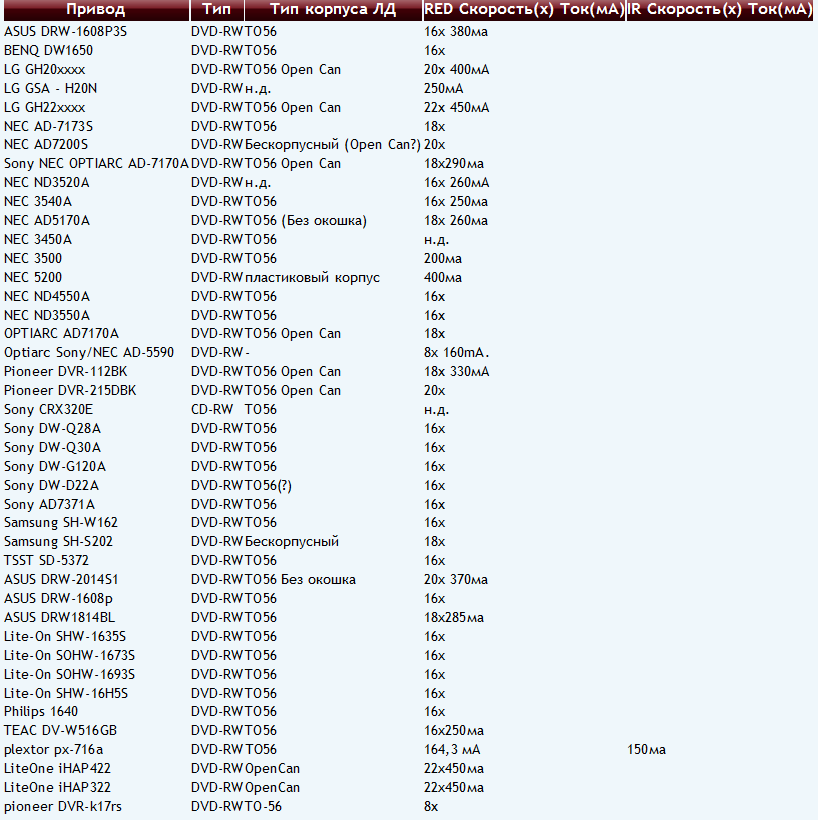

    Привода, в которых лазерные диоды в корпусе, т.е. пригодны для сборки лазера :

    В DVD-RW приводах ноутбуков используются маломощные ЛД TO56/2.

    В блюрей приводах диоды в корпусах TO56.

    Что обозначают все эти типы корпусов?
    Корпус TO56 это обычный корпус для лазерных диодов:
    [​IMG]
    Open-Cavity(Open Can) корпус это TO56 без верха
    [​IMG]
    Более подробную информацию о корпусах лазерных диодов можно узнать в соседней теме viewtopic.php?f=2&t=174

    Продолжение и обновление таблицы поможет всем(и начинающим и бывалым конструкторам лазеров) :!:

    Привода, которые вы сами лично разобрали и которых нет в таблице выше, указывайте в своих сообщениях. Также желательно указать максимальный ток на котором стабильно работал диод(эталонным током считается ток лд при падении напряжения на нем 3вольта ). После появления новой информации таблица будет обновлена, а сообщения удалены.

    FAIL-список (лд из дисководов попавших в этот список неподходят)
    Sony-NEC Optiarc AD5200A - не годен
    Sony-NEC Optiarc AD7201A - не годен
    Sony NEC Optiarc AD-7203 - не годен
  2. Guest

    Guest Гость

    Продолжаю список:
    Asus DRW-1608P3S - диод в корпусе
    Pioner DVR-112BK Январь 2007 - диод без корпуса
    Sony DW-Q28A - диод в корпусе с хорошим радиатором
    NEC AD7173S - диод без корпуса
  3. axis

    axis Модератор Команда форума

    Для особо одарённых, ЗДЕСЬ РАЗМЕЩАЕМ ТОЛЬКО ПРОВЕРЕННУЮ ИНФОРМАЦИЮ.
    То есть модель привода, корпус ЛД ток на котором запустился- работает, описание по температуре... И НЕ БОЛЕЕ.
  4. Алексей33

    Алексей33 Пользователь

    TSST SD-5372 DVD-RW TO56 16x 400 ма работает нормально
  5. hynt

    hynt Пользователь

    MSI/Lite-On DH-24AAS SATA - не пригоден - диод сдвоенный, бескорпусной; как здесь

    NEC AD-7191 - диод 20х - опенкан
  6. shk-3

    shk-3 Пользователь

    Samsung DVD-RW/+RW SH-S222A/BEBE, Black (OEM) {IDE, int.} 16х
    Боюсь соврать, так как нечем измерить диаметр - но вроде то-56 опенкан (но отличается от опенкана на фото - "кусок" стенки есть). Насчет диаметра - смог заткнуть в латунный коллиматор от двухстволки. Там ик и рэд в одном корпусе, да еще и на одном кристалле. Могу если надо выложить фото - определенность типа корпуса возрастет. Ток не успел измерить, но светит - хорошо как никогда(пятно как никогда ранее впечатлило - ярче, чем былые лд с током зажигания около 150ма на токе 200ма (это был х18,20 или 22)... - однако поднесенный палец не жгло :confused: ) при питании от 2ух АА аккумуляторов (Ухх в пределах 1,4В, ток к.з. около 2А - каждая, можно прикинуть рабочую точку... , но не знаю - только рэд работал тогда, или вместе с ИК). Одна из версий смерти - потому что сначала параллельно подключал ик и рэд к 2ум акб, а потом тока по очереди (вот тогда могло и сдохнуть, хотя мне показалось, что после вдалбливания в колим покинул нас...)
    Описание по температуре - при указанном питании в кратковременном режиме в родном радиаторе не замечал, чтобы нагревалось заметно.
  7. bamian

    bamian Пользователь

    TSST SD-R5472 DVD-RW: Красный - TO56 16x, ИК - TO56
  8. shk-3

    shk-3 Пользователь

    asus DRW-24B1LT-19 Сдвоенный, котнакты расположены в одной плоскости. Минус вроде на корпусе и на центральном контакте. Еще не врубал. Корпус не знаю ибо не хочу из радиатора вытаскивать пока что и снимать стекляшку какую-то (а то не дай Бог запылится). Когда врублю, если что-нибудь измерю стоящее - добавлю инфу/
    Апдет: Безкорпусной, но в радиатор вставлен так хорошо, что даже понравилось (шо самое главное - перед цилиндрический диаметром около 2мм, измерял деревянной линейкой, так что погрешность больше чем штангеном, а длиной где-то 0.7 мм. Включить так и не смог ибо вырвал все ноги.
  9. Рома

    Рома Новичок

    NEK ND-4550A красный 250ma 16x работает нормально.
  10. shk-3

    shk-3 Пользователь

    Вот еще не удержался - был у меня давно (в составе системника покупался в 2003 кажись) нек 16х, к сожалению не помню точно модель но вроде 3570 или какой-то похожий номер - так там безкорпусной (тоже выводы в один ряд). Если вдруг увижу чек системника - смогу вспомнить...
    Update 31aug2010
    Pioneer DVD-RW/+RW DVR-A18LBK 22x, красный то-56 опенкан. (ик не доставал)
    Напряг 2.35 при токе 170 и 220. когда дошел до 170 светило как 1мВт 633 нМ - видимо уже иссякали зеркала... (вроде после одной из коммутаций при 170 стало светить гораздо хуже (драйвер только резистор, провода около 50см каждый из двух), а до этого слабовато было, но приемлимо) но в радиаторе из под привода не греется почти при этих токах.
  11. kirillAK

    kirillAK Новичок

    Подскажите пожалуйста подойдет ли диод от LITE-ON model DH-20A4P ?????????????
  12. zzzeta

    zzzeta Новичок

    Re: DVD-RW в которых лазерные диоды в корпусе (дополню)

    NEC ND4550A скорость 16X
  13. korvet28

    korvet28 Пользователь

    SONY DRU-830A - бескорпусные ЛД :(
  14. Бульбаш

    Бульбаш Новичок

    ик - TO56, красный - TO56 опенкан но с куском боковой стенки, диод хороший, если достать аккуратно
  15. drakon

    drakon Пользователь

    LG GSA-H55N скорость записи 22x
    красный диод- Open Can
    даю 420ma---3,03v
  16. iirreekk85

    iirreekk85 Новичок

    Вытащил ЛД с двд резака и он еле еле светит(((Подскажите вчем причина?
    у кого есть навыки по зборке лазера ПОЖАЛУЙСТА рапишите iirreekk85@mail.ru тлт 264740715
    ЗАРАНЕЕ БРАГОДАРЮ
  17. drakon

    drakon Пользователь

    ASUS DRW-22B2, 22X, ЛД Open Can.
  18. tepok

    tepok Новичок

    TSST SD-R1612 подходит тип DVD-R CD-RW TO56 16x
  19. Laurence

    Laurence Новичок

    Народ,сёдня ночью разобрал 2 привода Sony Nec Optiarc DV-5800E и AD-7203A,в первом нашёл диод в корпусе из которого его не вытащить,а во втором 2 штуки пластиковые черные с 4мя ногами
  20. axis

    axis Модератор Команда форума

    Ещё раз повторю на этот раз в последний!
    Здесь вопросы не задаём! Выкладываем информацию. НЕ БОЛЕЕ!
