  1. Витёк

    Витёк Модератор Staff Member

    http://category.alldatasheet.com/

    найдётся многое :D

    вот некоторые даташиты.
    диоды от пишущих
    (16х, 240 мВт) http://pdf1.alldatasheet.com/datasheet- ... 5PZB5.html
    (4х) http://pdf1.alldatasheet.com/datasheet- ... 231VL.html
    (4х) http://pdf1.alldatasheet.com/datasheet- ... 051PS.html
    (laser printer, 30 mW operating, 50 mW pulse) http://pdf1.alldatasheet.com/datasheet- ... 7-041.html
    (50 мВт постоянно, 80 мВт пик) http://pdf1.alldatasheet.com/datasheet- ... S1045.html
    (60 постоянно, 100 пик) http://pdf1.alldatasheet.com/datasheet- ... S1061.html
    (30, 50) http://pdf1.alldatasheet.com/datasheet- ... 7-042.html


    диоды от "читалок" (2-10 мВт)
    http://pdf1.alldatasheet.com/datasheet- ... 138VL.html
    http://pdf1.alldatasheet.com/datasheet- ... 134VL.html
    http://pdf1.alldatasheet.com/datasheet- ... 5MZT1.html
    http://pdf1.alldatasheet.com/datasheet- ... 7-165.html
    http://pdf1.alldatasheet.com/datasheet- ... 7-165.html

    очень интересный документ:
    http://pdf1.alldatasheet.com/datasheet- ... 236VL.html
    из всех этих даташитов я сделал вывод, что пиковая мощность и постоянная мощность отличаются в 2-3 раза.
    При пиковой нагрузке нагрузка на зеркала в лазере уменьшается. НО, если обеспечить хорошее охлаждение и отличный отвод тепла, то в принципе можно и постоянную мощу вводить такую же, как и при пиковой работе.

    вобщем графег ))) зависимость мощности (ос ОУ) от скорости записи двд привода (ось ОХ).
    зелёная линия - пиковый режим ЛД
    красная - постоянный ток через ЛД
    [​IMG]

    Витёк, 4 окт 2008
    #41
  2. selections

    selections Новичок

    Да на фотке выше это он open can? ток когда из радиатора ковырять будешь, осторожней !!! Я пересторался и ему трындец пришёл

    selections, 4 окт 2008
    #42
  3. Витёк

    Витёк Модератор Staff Member

    печально. Из получившихся графиков на основе даташитов получается, что чтобы на выходе было 200 мВт, в диод надо вгонять ток около 350 мА... и это может прокатить только с диодами от 20х и более

    Витёк, 4 окт 2008
    #43
  4. suslox

    suslox Пушистикс Staff Member

    спасибо за даташиты..но чтото странное там получается...у диода 16х пиковый ток 200мА :confused: :confused: :confused:

    suslox, 4 окт 2008
    #44
  5. selections

    selections Новичок

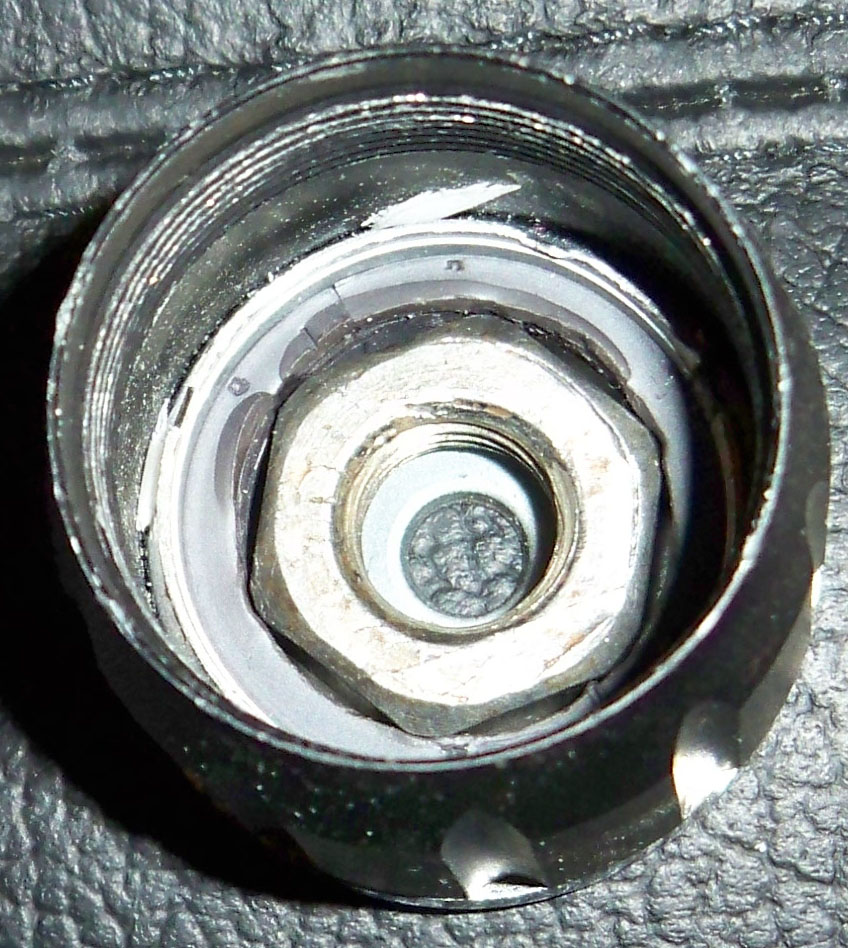

    народ я сделал свой радиатор =) причём всё из подручных средств точнее практический все детали из дивидюшника :Yahoo!: Единственным инородным предметом являлась гайка которою непомню где свинтил =) :) :)


    Вложения:

    selections, 4 окт 2008
    #45
  6. EVIL_USER

    EVIL_USER Модератор Staff Member

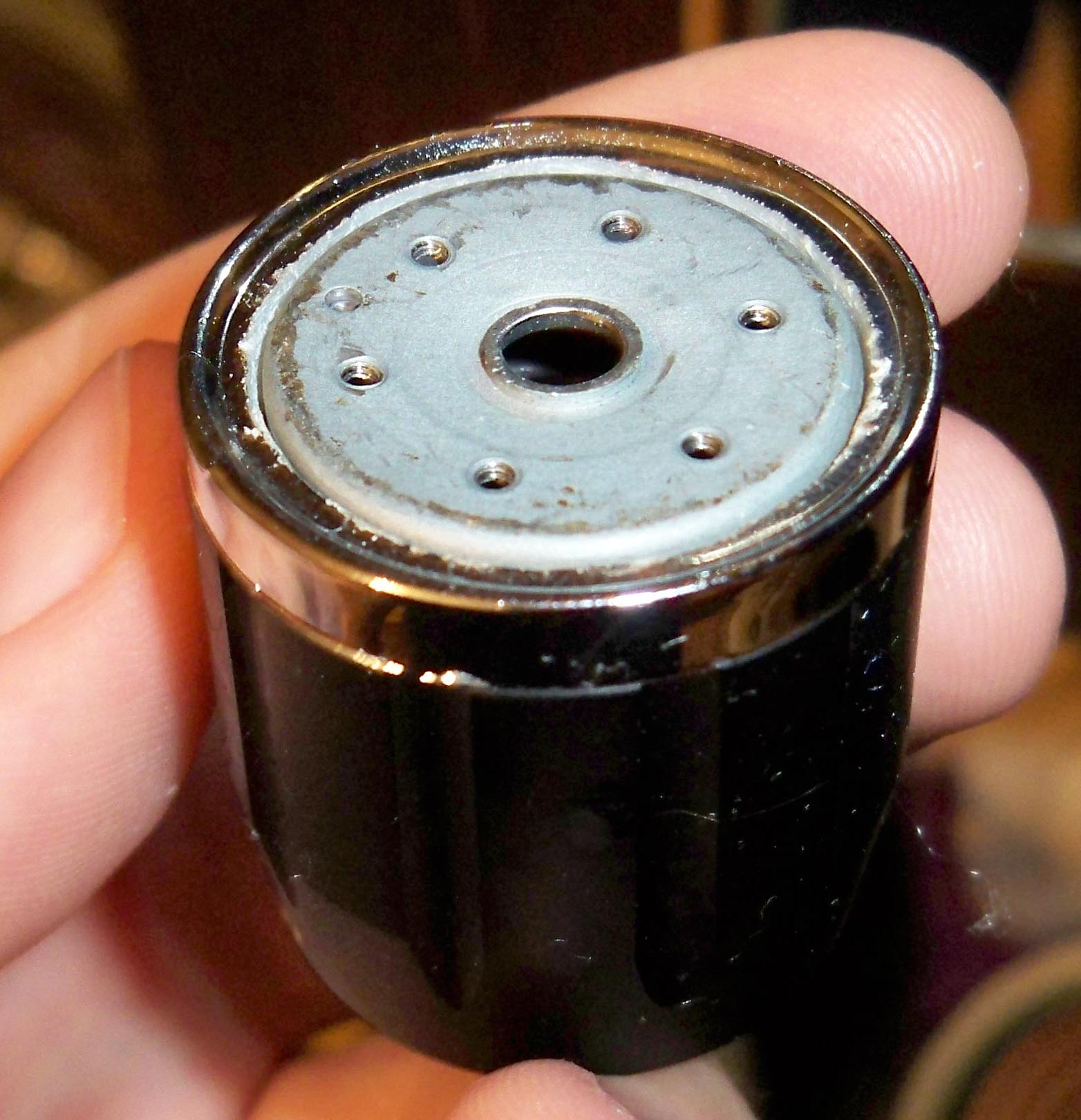

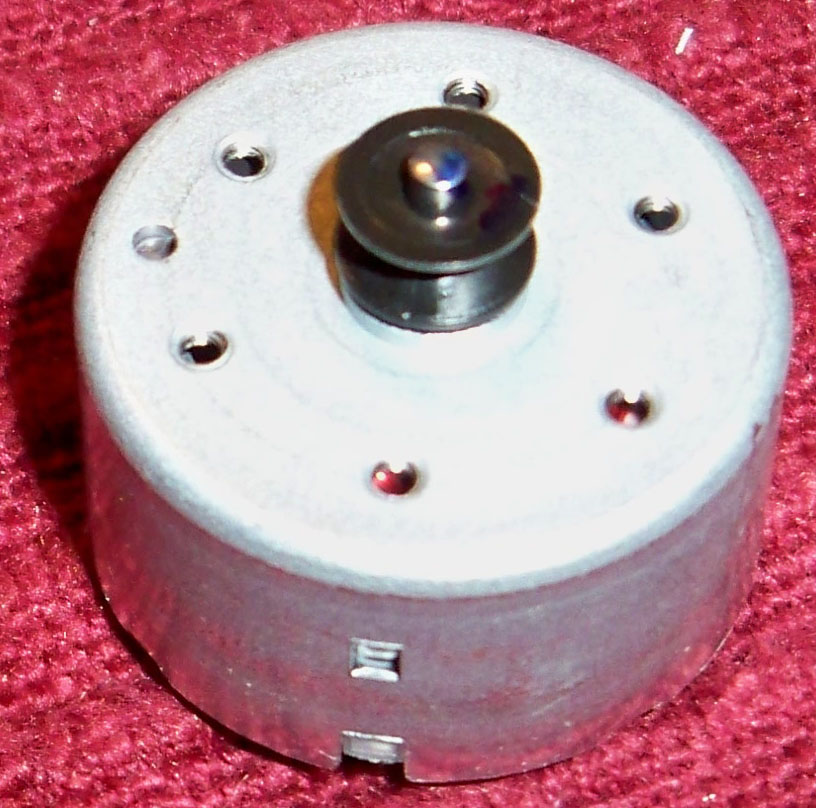

    Я для этих целей другой движок раскурочил, который болванки крутит, его всё-равно хрен подключишь, а в фонарик почти точно входит, да и датчики холла под ним, давно попробовать хотел по мучить.
    Кстати весёлая штука этот датчик, надо будет научить его хоть светодиод что ли зажигать при поднесении магнита.

    EVIL_USER, 4 окт 2008
    #46
  7. selections

    selections Новичок

    Конешь додумываються у меня тут ещё более гениальная идея радилась в плане радиатора =)

    А теперь вопрос, магнит никак не повлияет на диод и прочую начинку ???

    selections, 4 окт 2008
    #47
  8. Artemka

    Artemka Администратор Staff Member

    не, никак. только если собрать драйвер импульсный(LM2621, zxsc400) и магнит рядом с катушкой индуктивности, может повлиять.

    Artemka, 4 окт 2008
    #48
  9. selections

    selections Новичок

    э не мои дрова на двух кондексах и резистре =))) отлично :Yahoo!:

    selections, 4 окт 2008
    #49
  10. Витёк

    Витёк Модератор Staff Member

    нет, для 16х получается пиковый ток порядка 400 мА.
    вот тут я всё пересчитал, думаю по этим данным можно будет легко соорентироваться

    для 16х 200мА постоянного тока - норма, при этом он выдаст ~125 мВт


    Вложения:

    Витёк, 4 окт 2008
    #50
  11. EVIL_USER

    EVIL_USER Модератор Staff Member

    Ну 1 ватт они точно осилят.

    EVIL_USER, 4 окт 2008
    #51
  12. selections

    selections Новичок

    Ну просто у меня боязнь что ещё один сгорит :unknown: , и темболее у меня была проблемка размещения колиматора,и вот эврика :Yahoo!: , готовое решение, вроди и выглядит неплохо и колиматор держиться ;)

    selections, 5 окт 2008
    #52
  13. suslox

    suslox Пушистикс Staff Member

    гораздо большая вероятность спалить от перегрузки по току, чем от перегрева

    suslox, 5 окт 2008
    #53
  14. selections

    selections Новичок

    ну у меня первый от тока и сгорел, просто щас всёравноне диодов не колиматора приличного нет, вот от незнания чем заняться сделал =)

    selections, 5 окт 2008
    #54
  15. suslox

    suslox Пушистикс Staff Member

    :) ну если нечем заняться, то норм

    suslox, 5 окт 2008
    #55
  16. selections

    selections Новичок

    selections, 5 окт 2008
    #56
  17. suslox

    suslox Пушистикс Staff Member

    ага..не катит...сначала более понтовый купи и запусти

    suslox, 6 окт 2008
    #57
  18. nikitas

    nikitas 僕だけだ Staff Member

    Смотрим на дату новости и на планируемый выпуск.... Не сделали они этот диодик :)

    nikitas, 6 окт 2008
    #58
  19. selections

    selections Новичок

    Да и правда незаметил, интересно на 400 mw что можно будет резать ???

    selections, 6 окт 2008
    #59
  20. Aleksandr

    Aleksandr Модератор Staff Member

    не много: с 10 см пластмассу толщиной 2-3 мм ито при фокусировке в точку диаметром не более 0,5 мм (((

    Aleksandr, 6 окт 2008
