50mW зеленый лазер

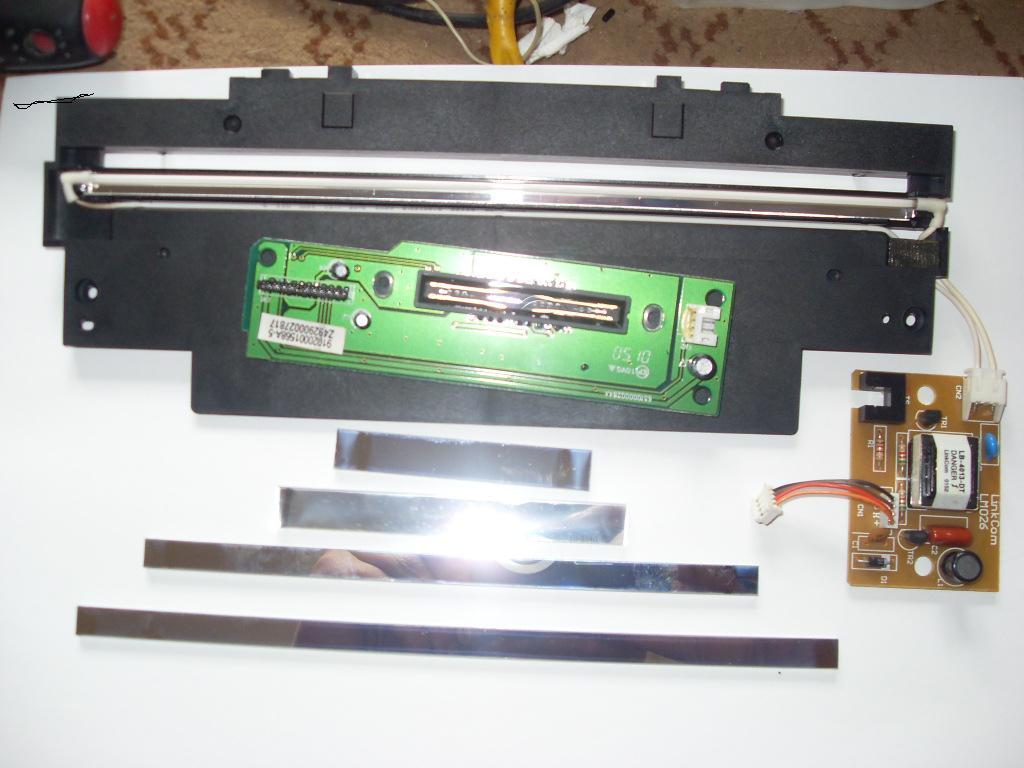

Всё, спасибо вытащил !!! Не так страшен чёрт как его малюют. Простой отверткой сорвал с клея,дальше выпыла сама. И сколько всего полезного оказалось в этой каретке.



Я похожую распотрошил, драйвер который в ней на что-то годен или нет?



Спецы лазерного дела, подскажите что влияет на отклонение луча от прямой? И как его выровнять?



Драйвером пока не занимался,но по крайней мере лампу зажгу посмотрю на что она годиться,сейчас просто не до неё.

Ты его ни как не выровнишь, эта косота прёт с диода. Он стоит не по центру, над ним позиционируется кристалл,соответственно тоже не по центру, ну и дальше всё остальное со смещением.(А что ты собственно хотел,кто их делает? ОНИ ЖЕ КОСОГЛАЗЫЕ)



Т.е. ты хочешь сказать что я сместил кристалл? Раньше косоты не было, до того как я принялся его разбирать, по идее там диод с кристаллом вместе склеены и я не мог их сместить.
Наверное все таки что-то с линзой какой-то, потому что когда я вращаю линзу и луч тоже крутится по конусу.



Значит я криво обрезал линзу



Тогда однозначно линза, а у меня косота как раз с диода.



а как лампу питать будешь, и как правильно такие надо? а то у меня такая же лежит без дела...



Лампа идет уже вместе с питальником - преобразователь с 12и до нескольких килловольт и нескольких микроампер.
Полярность - по схеме увидишь,та дорожка что идет к дросселю(мелкая катушка на ферритовом сердечнике это плюс. Дальше опытным путем минус ищешь.
Осторожно! Лампа очень хрупкая(у меня 2 такие просто в руках сломались когда задел ими угол стола). Высоковольтные части для жизни несут минимальный риск, можно ожег от микродуг получить.



спасибо!



У меня одна из линз была приклеена чем-то вроде силиконового герметика. Но ее я переклеил двусторонним скотчем, получилось лучше чем клеем. А вторую линзу зафиксировал ПВА, эпоксидки у меня просто нету.

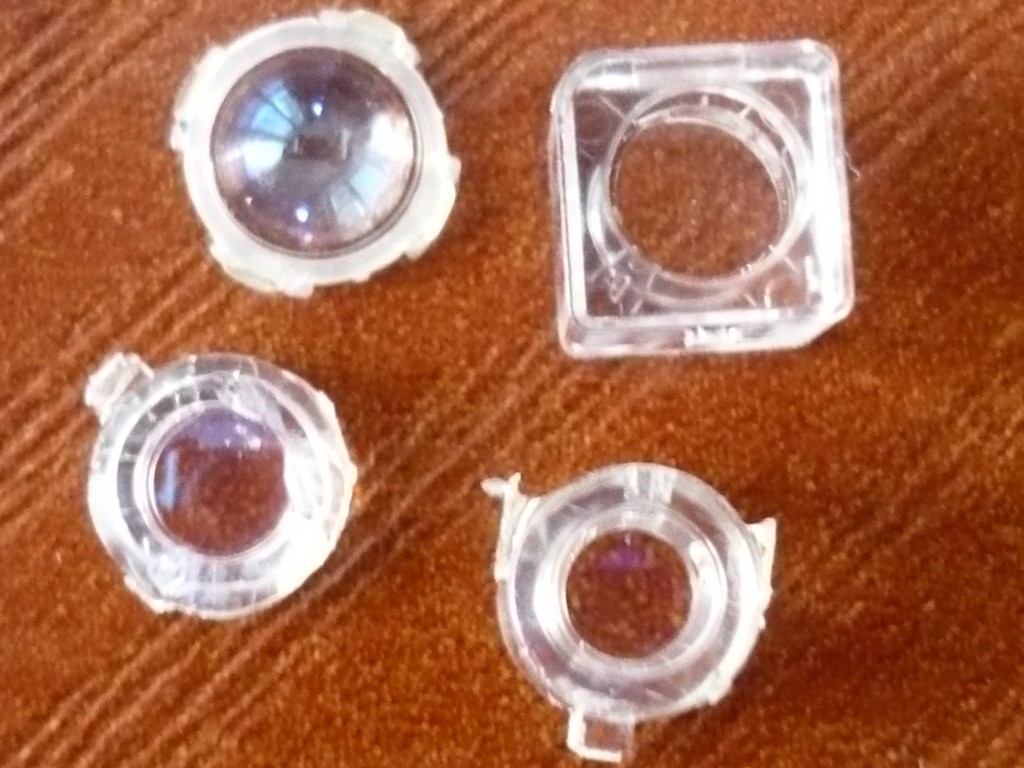

Я сегодня разкурочил старый DVD-RW привод и извлек из него несколько очень интересных линз, особенно первая понравилась, с большой кривизной и маленьким фокусным расстоянием, попробую ее приспособить в своей указке.
[attachment=0:1hpg9jk1]P1020547.JPG[/attachment:1hpg9jk1]
Эти линзы еще и просветленные, вообще супер.



Я уже всё это прошёл,ни чего хорошего не вышло, исключение линза перед ик.лд перед самой мордой его.



Расскажи подробнее.



Да рассказывать то собственно и нечего, либо указка длинной в пол метра получиться(фокус смещается черт знает куда), либо вообще ничего не получается. Рассеивающая линза должна быть(не знаю как правильно сказать) с большим коэф. рассеивания и маленьким фокусным расстоянием.(что сказал сам не знаю, как правильно выразить тоже.) У собирающих диоптрии(+), у рассеивающих наверное диоптрии(-). Как это выразить не знаю. Кстате, лампу со сканера запустил,прикольная шняжка, будет настольной миниатюрной лампой. Да забыл совсем ......та которая тебе понравилась *с большой кривизной* та скорее всего и подойдёт, она и есть похоже с морды ИК.ЛД.



Да, у меня с этими линзами ничего не получилось нормального.
Линза с самой большой кривизной, да она прямо с глаза привода, но у нее очень маленькое фокусное расстояние и у меня не получилось нормально сфокусировать луч при помощи нее, как с вогнутой линзой так и без нее.
2 другие линзы вообще показали очень интересный эффект:
[attachment=2:2el6w666]P1020549.JPG[/attachment:2el6w666][attachment=1:2el6w666]P1020550.JPG[/attachment:2el6w666]
а четвертая имеет слишком большое фокусное расстояние, хотя фокусирует луч она красиво.
В результате я решил оставить линзу от дешевой указки, она лучше всех фокусирует луч:
[attachment=0:2el6w666]P1020551.JPG[/attachment:2el6w666]



У тебя не получилось с самой большой кривизной потому,что её надо клеить в одном миллиметре от кристалла,без втулки,тогда более менее получается,но всё равно не айс. Да и EVIL_USER прав *гранаты не той системы*.
