12к проектор

По зеркалам могу подсказать! Идёте в магазин где лампочки продают. Покупаете три галогенки в отражателе. Соответственно красную, жёлтую и зелёную. Сами лампочки белые а сверху у них светофильтры типа дихроиков. Снимаете аккуратно эти фильтры, режете на части. Вот у вас и зеркала примерно за 150руб.



Не обольщайтесь

А какой драйвер у лазера? Возможно не согласован минимальный ток зажигания лд или же тот транзистор, которым производится модуляция, имеет значительную емкость и ему нужен дополнительный каскад для управления...Это пока моя гипотеза. Тут вообще нужен двухканальный осциллограф, чтоб посмотреть одновременно, что на входе драйвера и что на выходе...и точно понять, почему так затягиваются фронты.

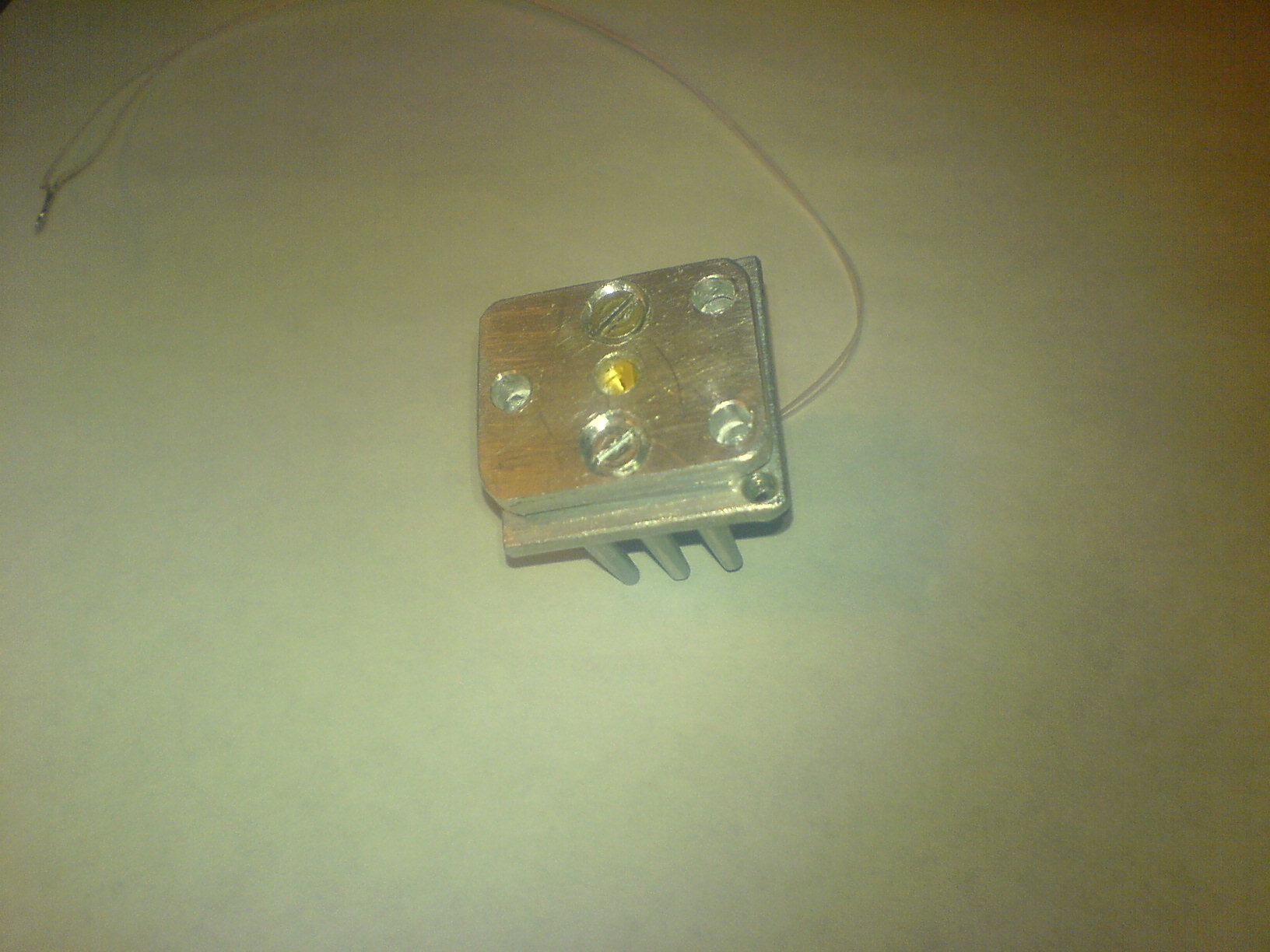

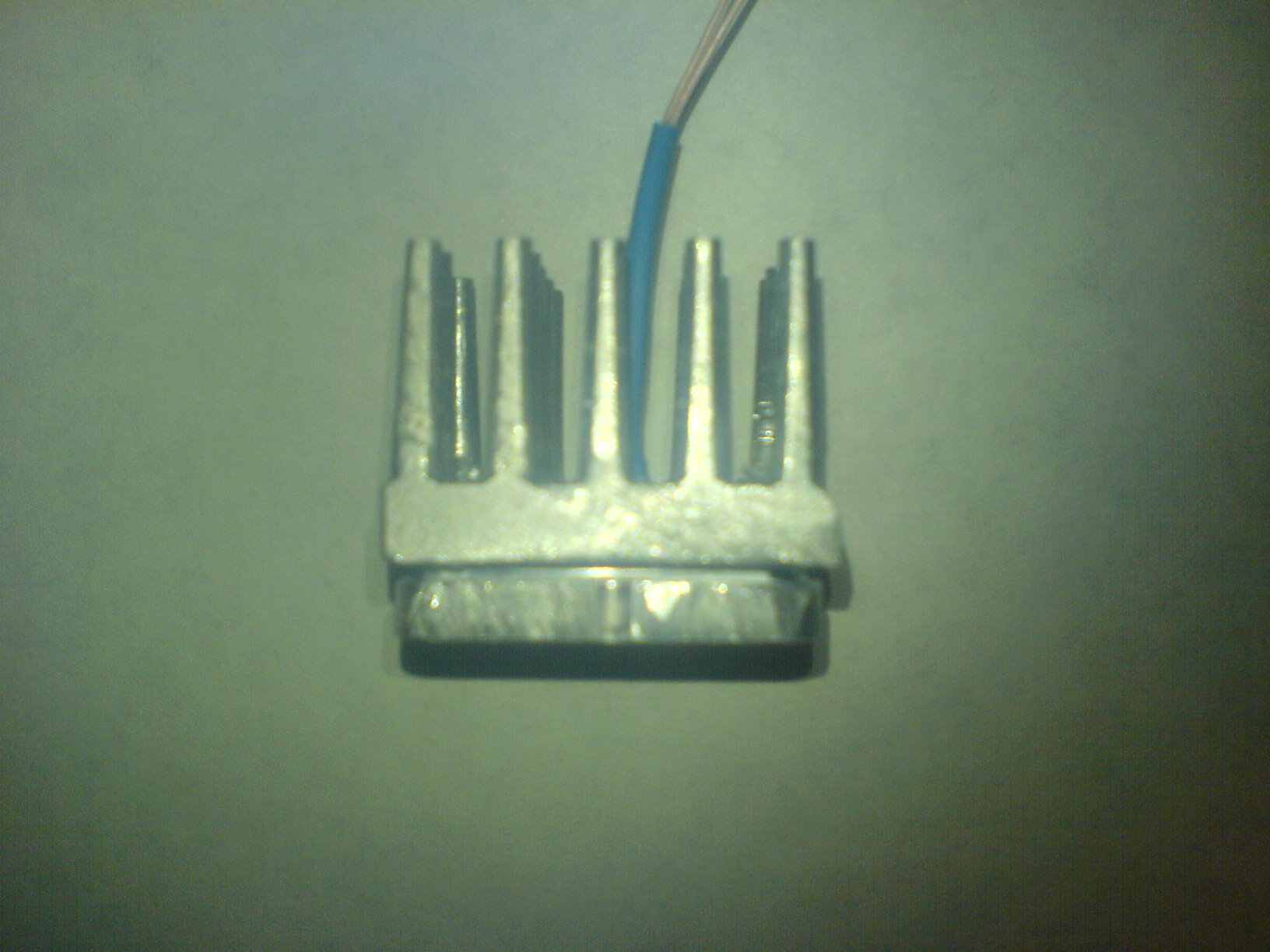

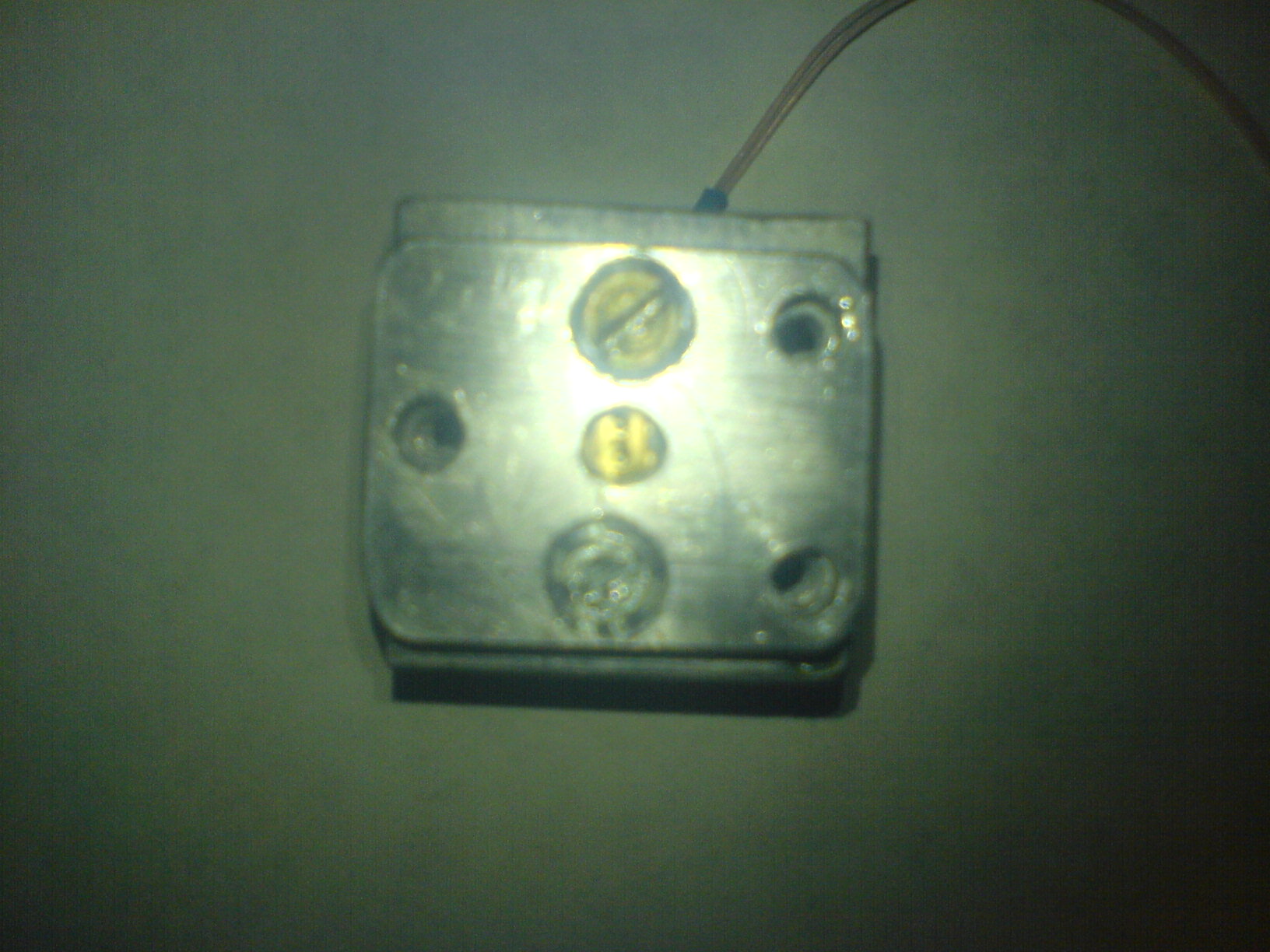

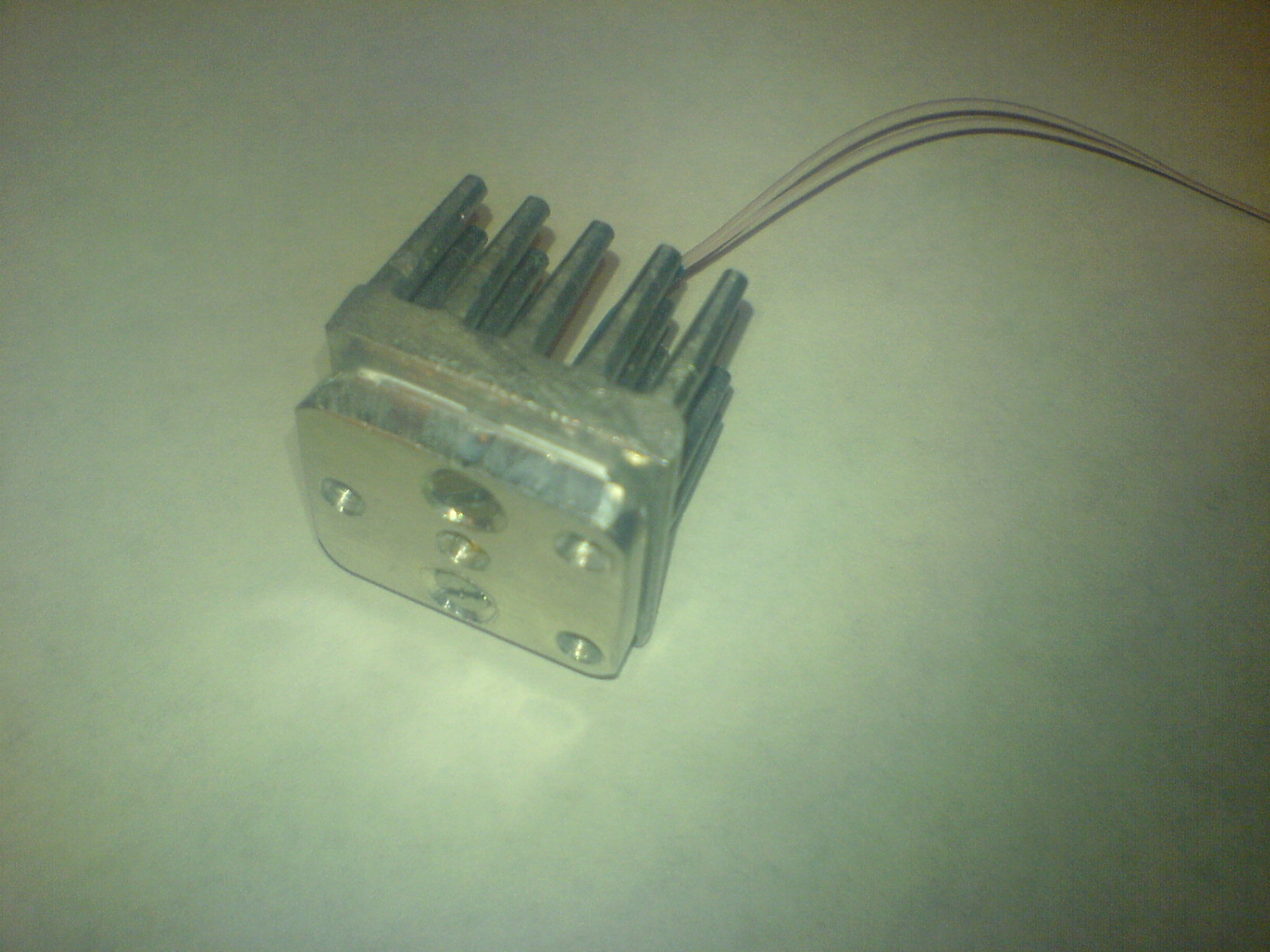

Сегодня почти доделал радиатор для красного лазера из LG GH22 осталось коллиматор приделать , вернее найти .... Фото ниже
Жду критики и предложений . )



Алексей33

Спасибо за совет ))) Попробуем ....

А вы так делали ?



Меня интересует охлаждение зелёного лазера, я покупал лазерную указку зелёного цвета, вроде 50милливат, вытащил из "корпуса-обёртки" сам модуль с драйвером, драйвер конечно нужен другой но вот что придумать с охлаждением. Ведь когда модуль переохлаждаеться или перегреваеться резко падает мощьность, а при перегреве есчё и кристал деградирует. На сайте Чана проблема термостабилизации решаеться давольно оригенально. МК замеряет температуру на модуле и управляет элементом плетье, тот в зависимости от полярности и напряжения (регулируеться МК ШИМом) либо охлаждает либо подогревает модуль... Вот я думаю нужно-ли такое изощьрение или достаточно будет небольшого радиатора и кулера? Просто ша зима и модуль заметно набирает мощьность по мере нагрева, ни и при перегреве заметно теряет... Что по советуете, с програмой под МК проблем не будет, напишу...



KoSS_89

А почему бы вам не собрать вот эту схему, вроде проверена, у vitalkalm работает ?
viewtopic.php?f=98&t=2605&start=45

А мне до зелени еще как до китая



Это схема драйвера самого ЛД, с ней я есчё не решил, я про охлаждение всёго модуля (ЛД в корпусе со всякой оптикой) ведь стабилизировать ток диода это не проблемма, вопрос стоит ли заморачиваться с охлаждающе - подогревающей системой самого блока, модуля лазера а не конкретно стабилизации тока через диод, Уффф, ну и выписал мысль блин

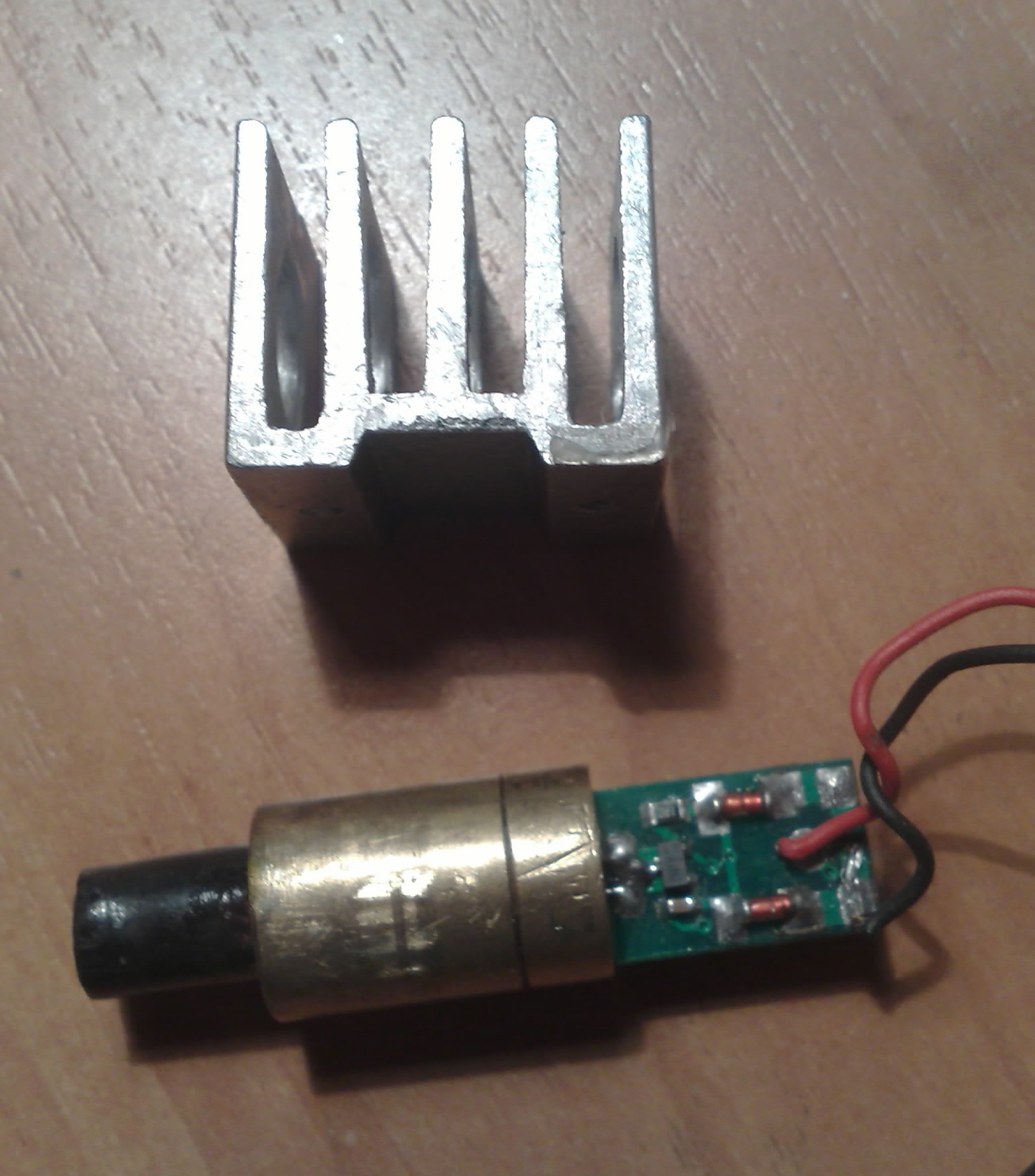

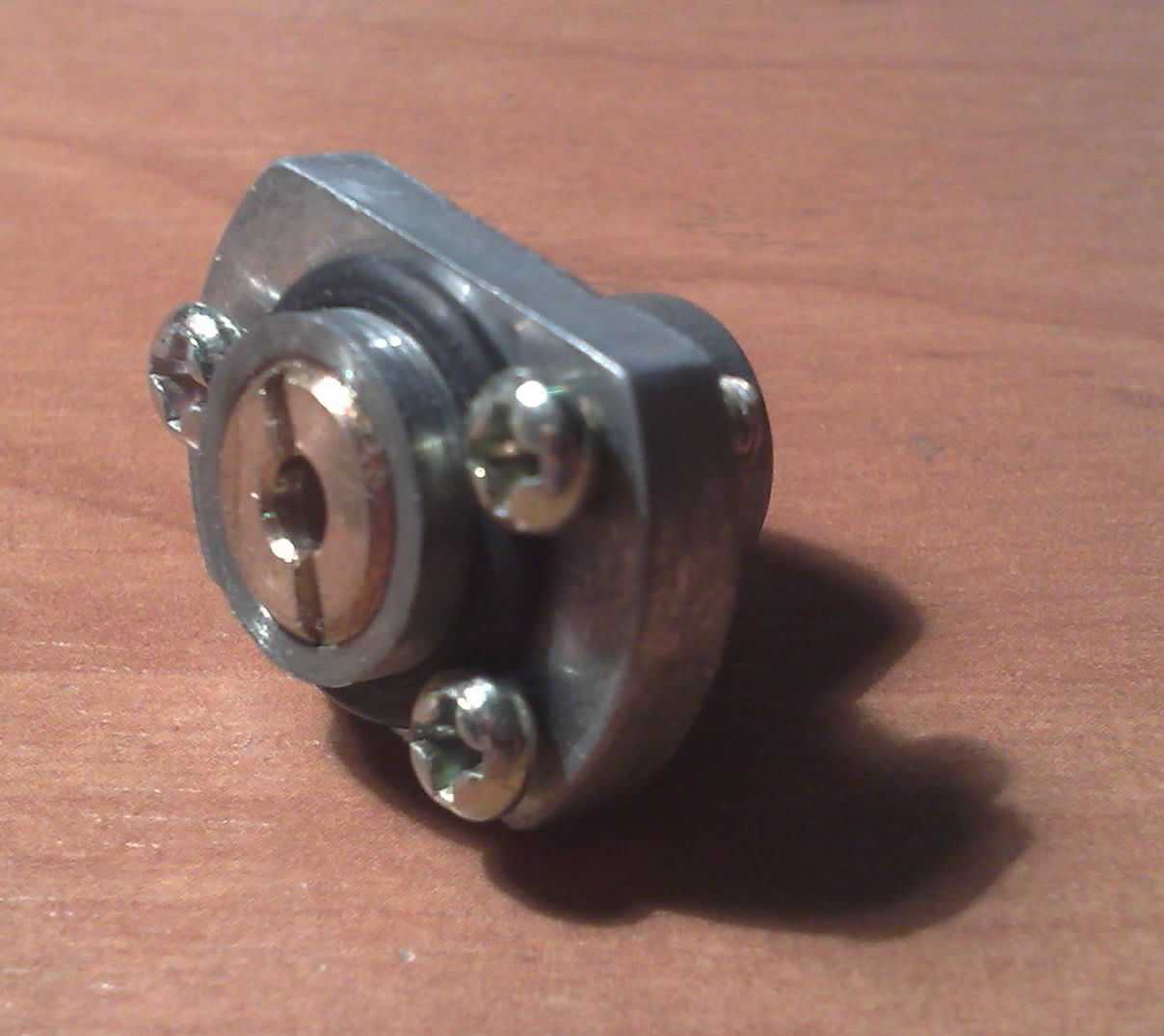

а вот моя зелень и модуль спионеренный с лазерного уровня, очень зачётная весчь



KoSS_89

Я что то нигде не встречал, что бы это обсуждалось, обычно про токовую стабилизацию



Вот вырезки из статьи Чана

Фотка http://elm-chan.org/works/vlp/ldm.jpeg
Схема http://elm-chan.org/works/vlp/ldtmp.png



Если бы не делал не предлогал! Поройся на ХОБИ. У меня там такой же ник.Тема Опыт сборки RGV спирографа



Алексей33

Что за увлечение ? Ткните носом, если не трудно



Странно что на этом форуме ссылки на другой форум рубят на корню!! Прям диктатура.



Алексей33

О, исправили ... Да уж....

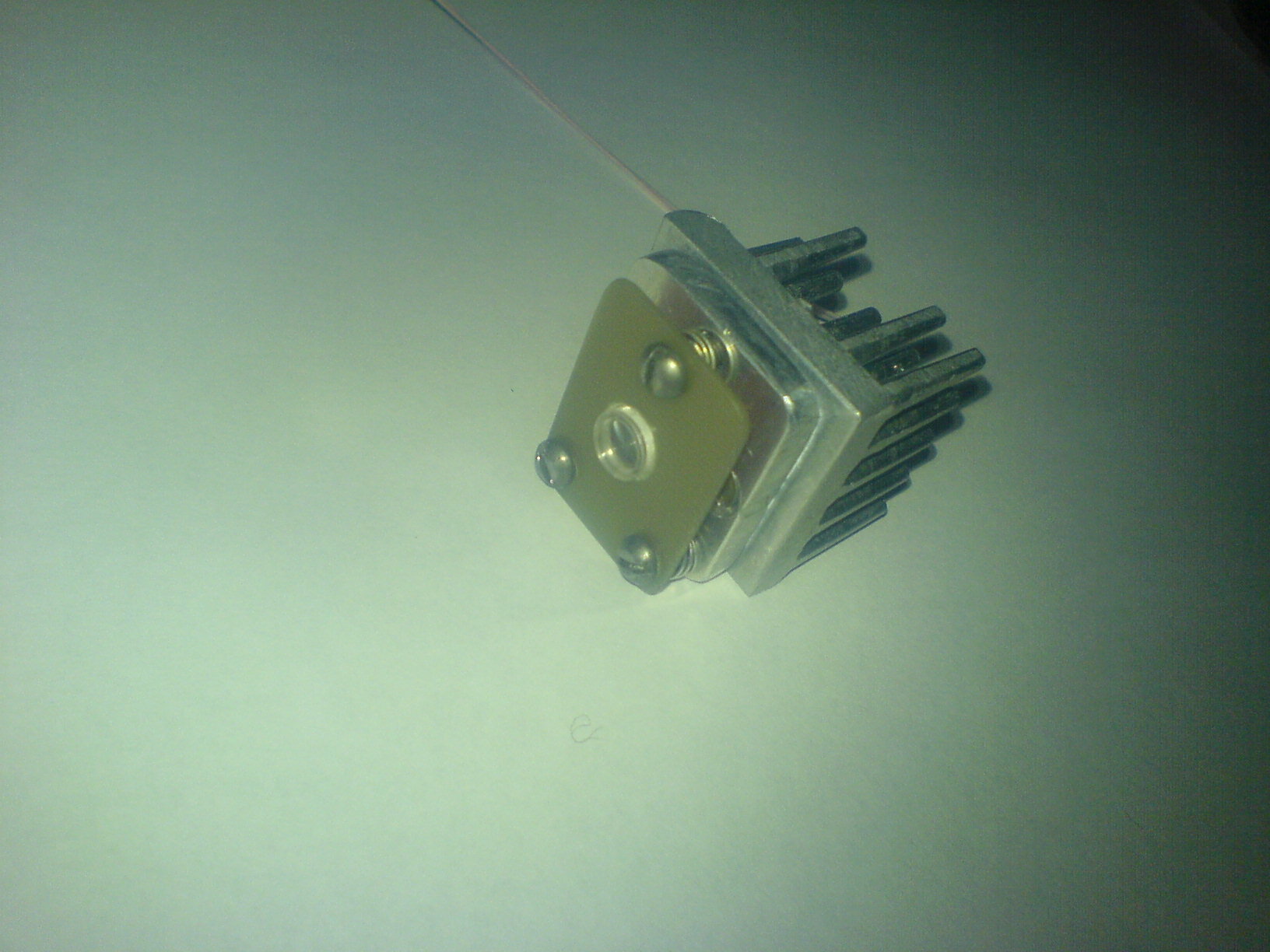

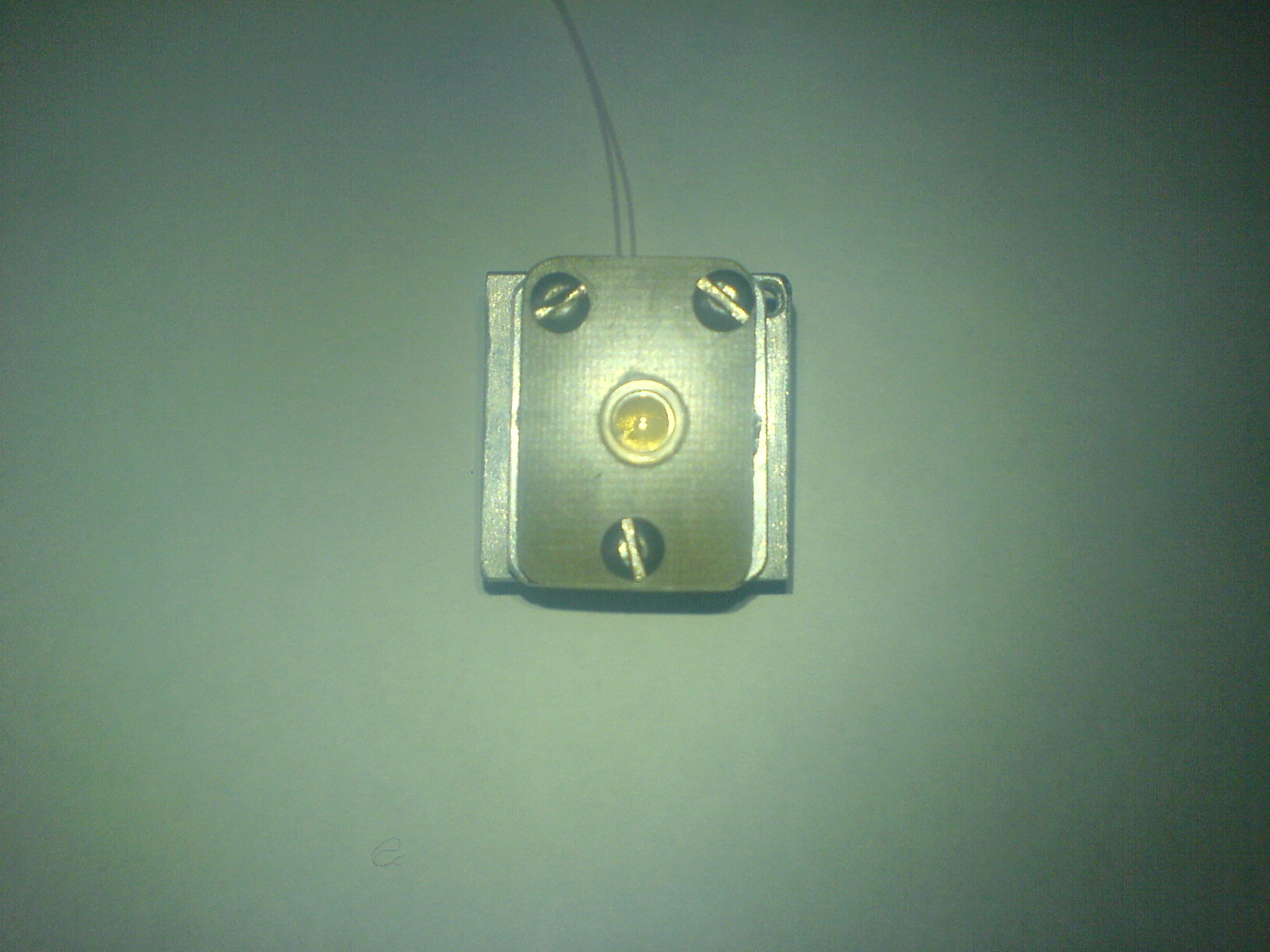

Окончательный вариант ЛД в радиаторе с коллиматором



to vitalkalm

В вашей схеме драйвера ЛД которую вы выкладывали на :
viewtopic.php?f=98&t=2605&start=45
какая у вас катушка стоит, с какими данными ?



На глаз мотал. На AlSiFe-ре (желтое такое колечко) диаметром около 25-30 мм., до заполнения проводом где-то 0,2-0,3 мм^2 в сечении.



to vitalkalm

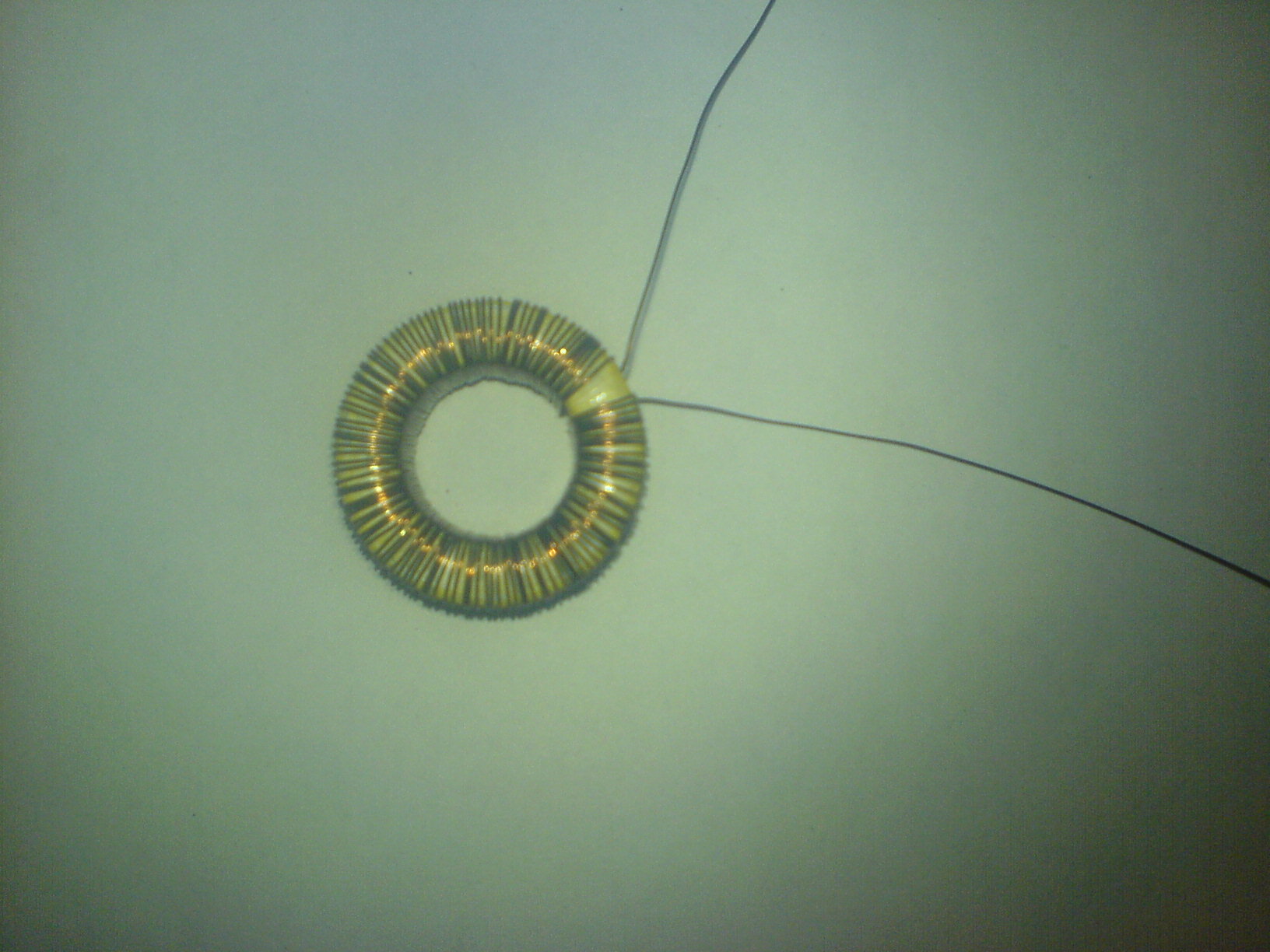

Что то типа такого ? Я взял провод 0,25. Внешний диаметр катушки 25 мм.



vitalkalm

Собрал я вашу схему стабилизатора для лазера от LG GH22.
Не подскажете ли мне, какой самый оптимальный ток для этого ЛД ?

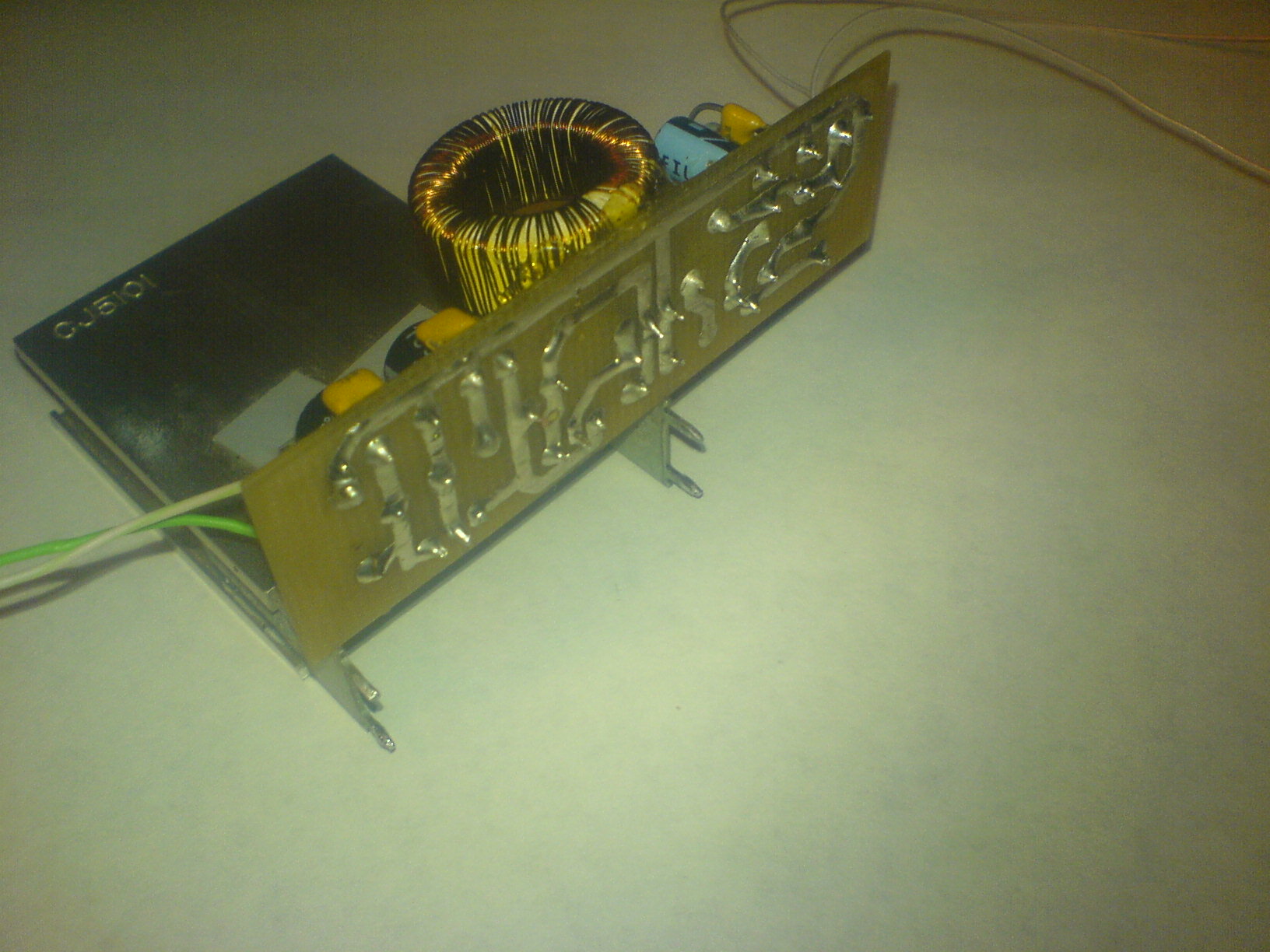

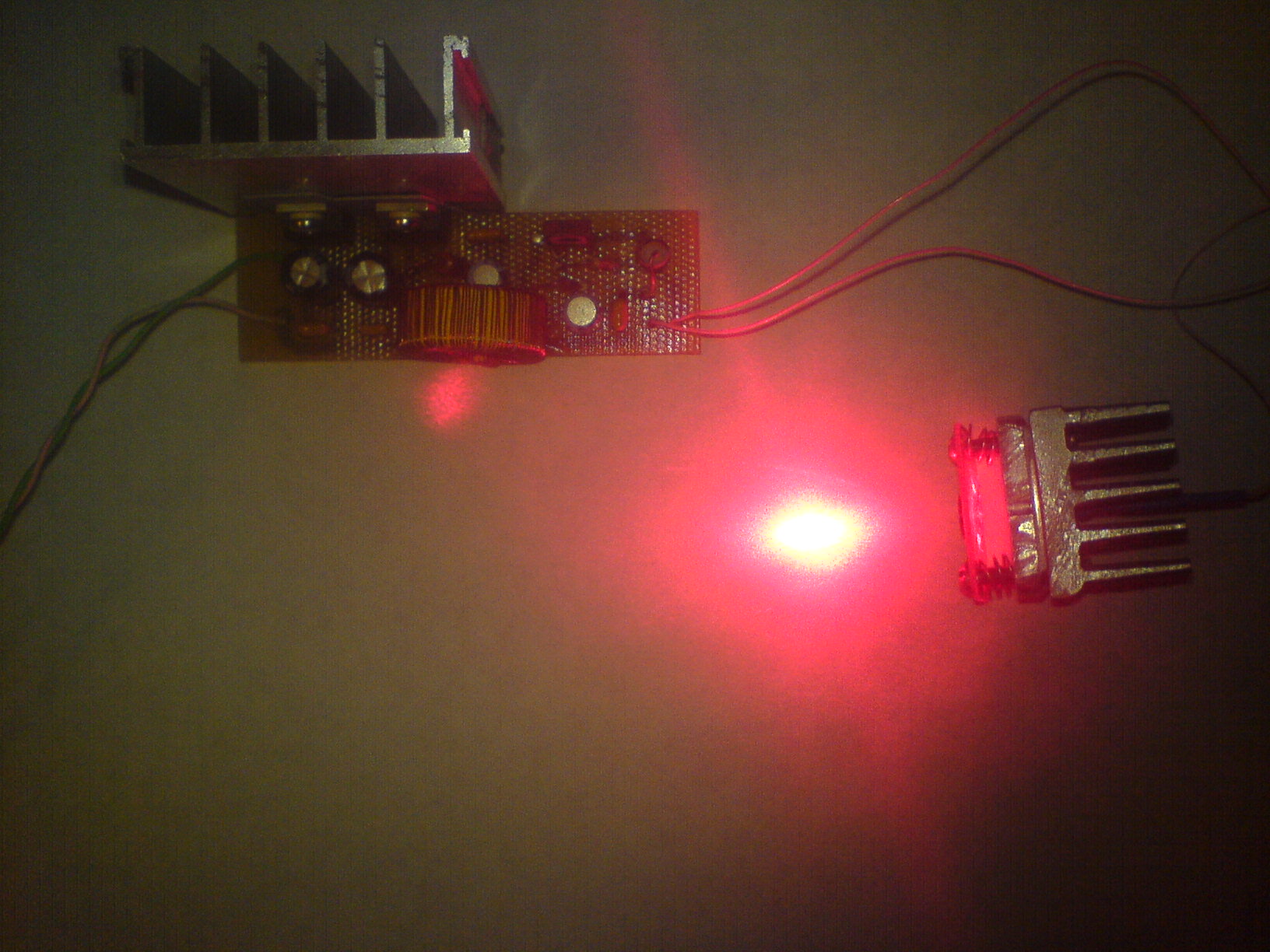

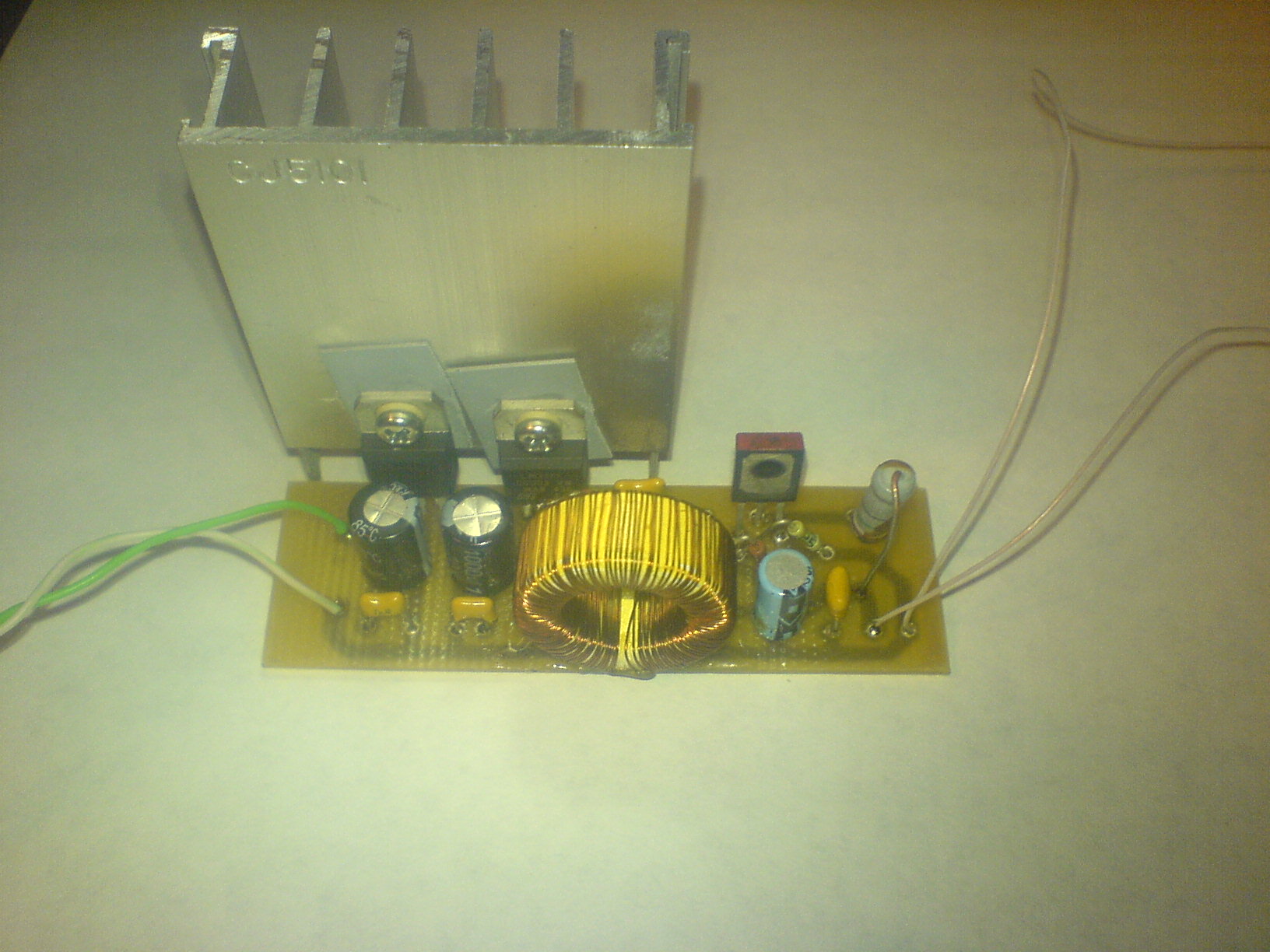

Доделал сегодня драйвер для ЛД от LG GH22
Ток для ЛД выставил 400 мА .
Фото ниже ...



Помогите кто сможет в таком вопросе.

Хотел подключить пректор к карточке звуковой, хотел найти кондёры по выходу на ней а там получается вот такая схема, т.е. последовательных конденсаторов там нет, только резисторы.
Как подключать ? Напрямую без всяких замыканий и удаления конденсаторов ?

Карточка Sound Blasters Live 5.1 SB0220
