Правильнее будет, что тухнет лазер благодаря T1, а не благодаря R3. Раз уж у вас стабилизатор тока, R3 вообще лишний, вы смело можете шунтировать ЛД транзистором T1 напрямую.



В схеме я не хотел полностью тушить диод, только до состояния еле заметного свечения кристалла, дабы работал он в белее-мение щадящем режиме. А режим этот задает резистор.



А что, диоды действительно скачков тока боятся? Я так понимаю, единого мнения нет. Официальных предостережений по этому поводу не встречал.



Armer, в каком то ДШ на лазерный диод чёрным по белому было написано что его нельзя подвергать ударам током, то есть при модуляции полностью выключать и даже был указан ток который надо на нём удерживать для разных форм импульсов.
Как я понимаю, это связано не с боязнью, а с увеличением ресурса работы ЛД.



vitalkalm

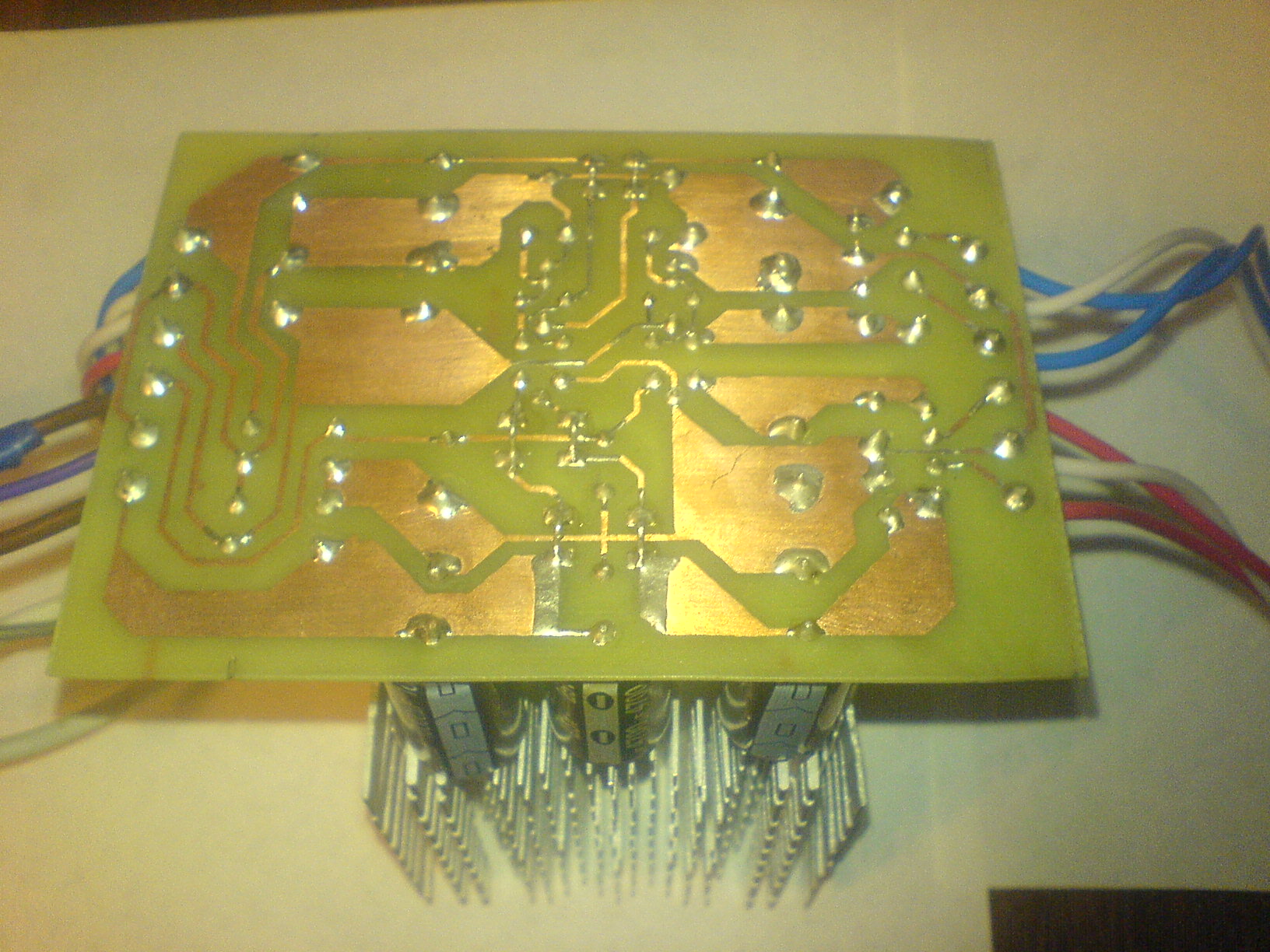

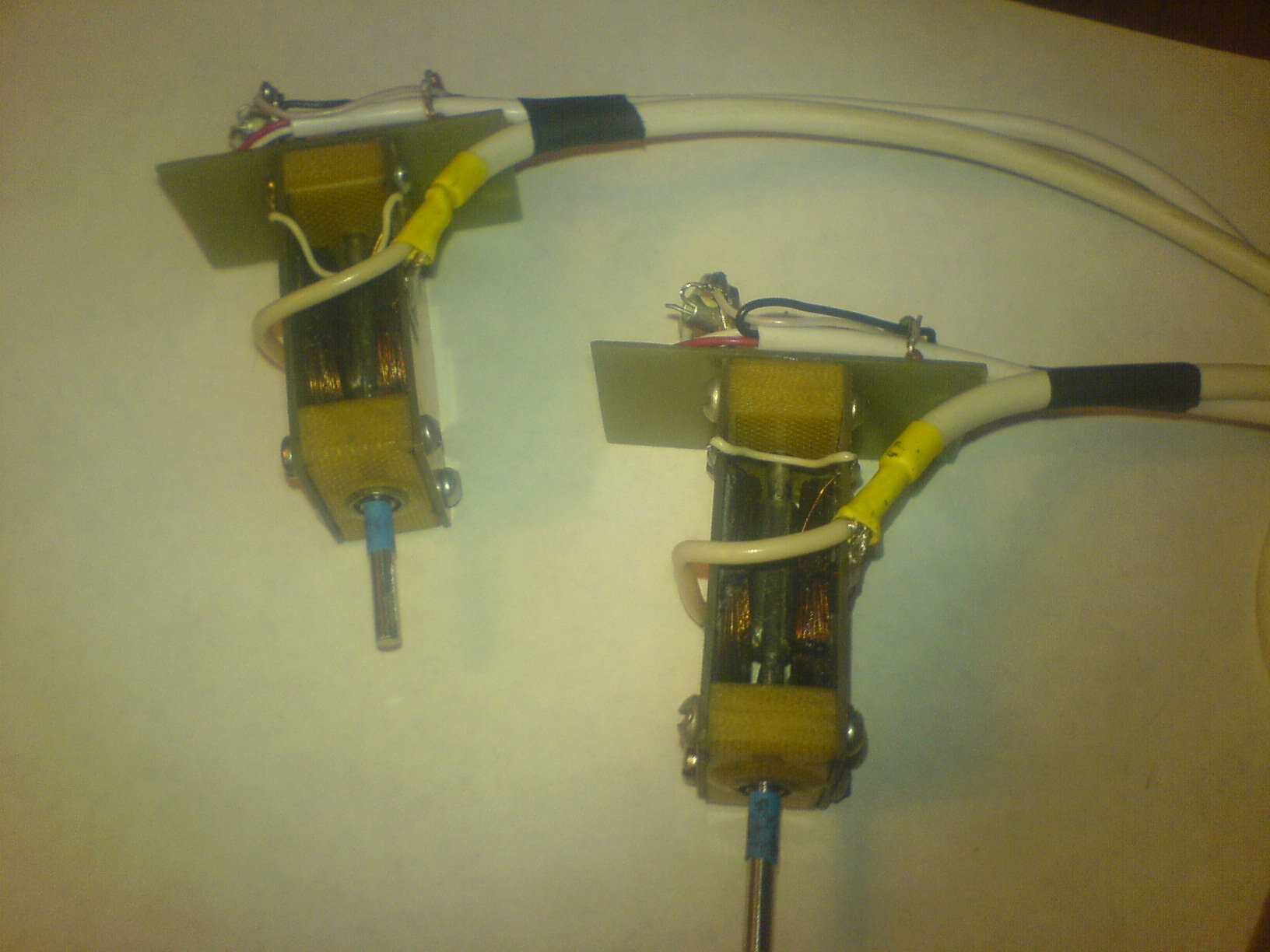

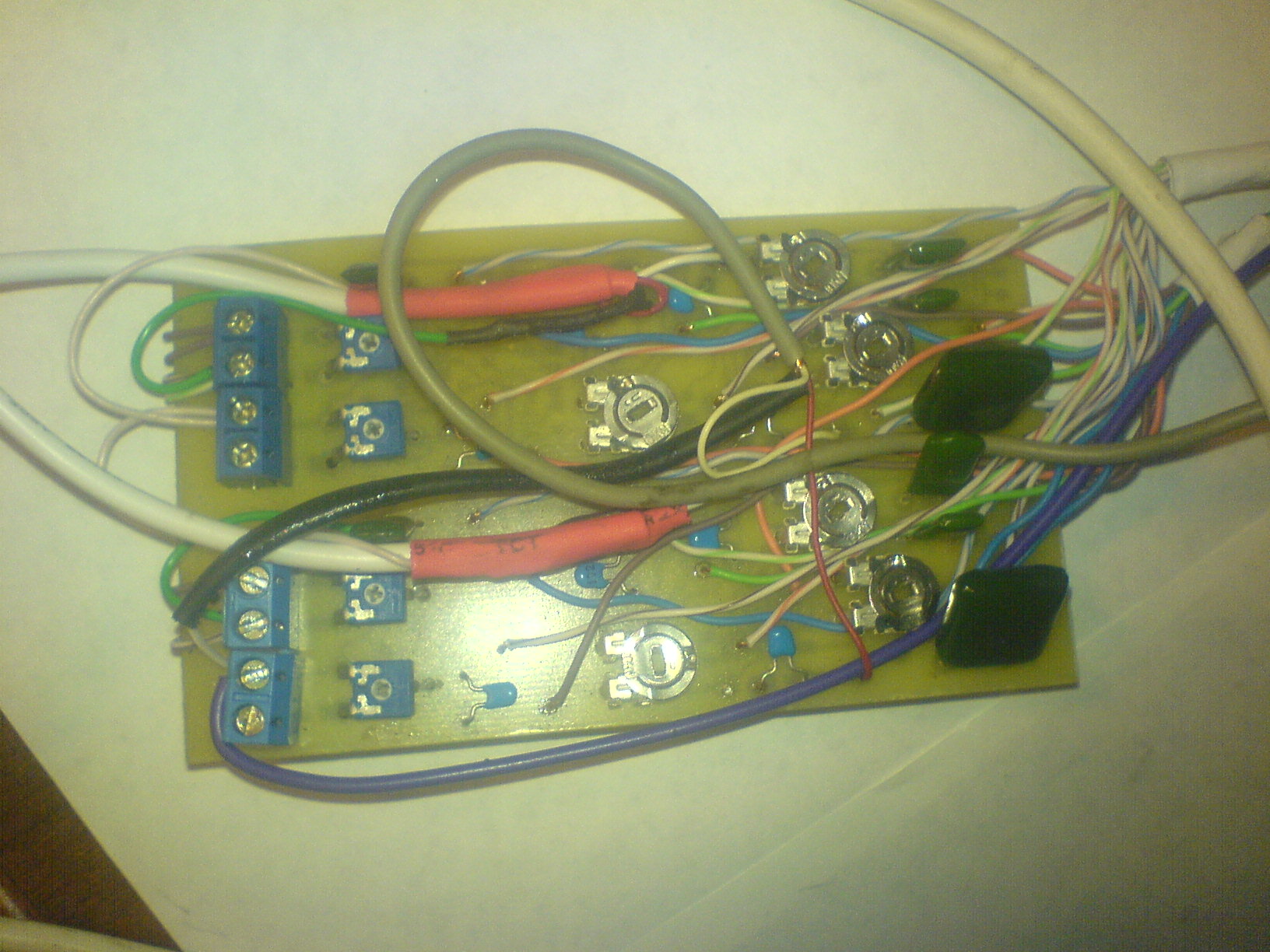

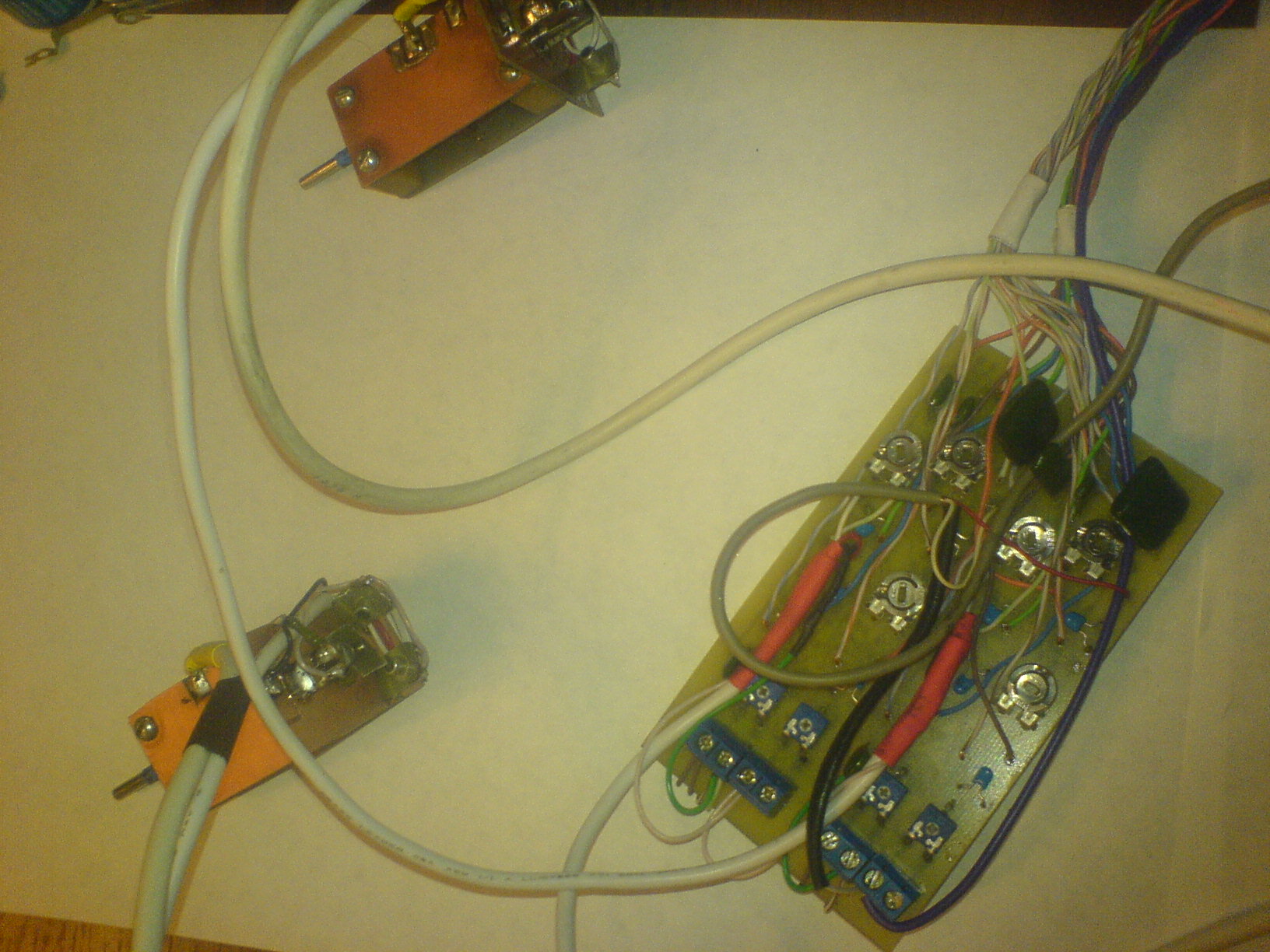

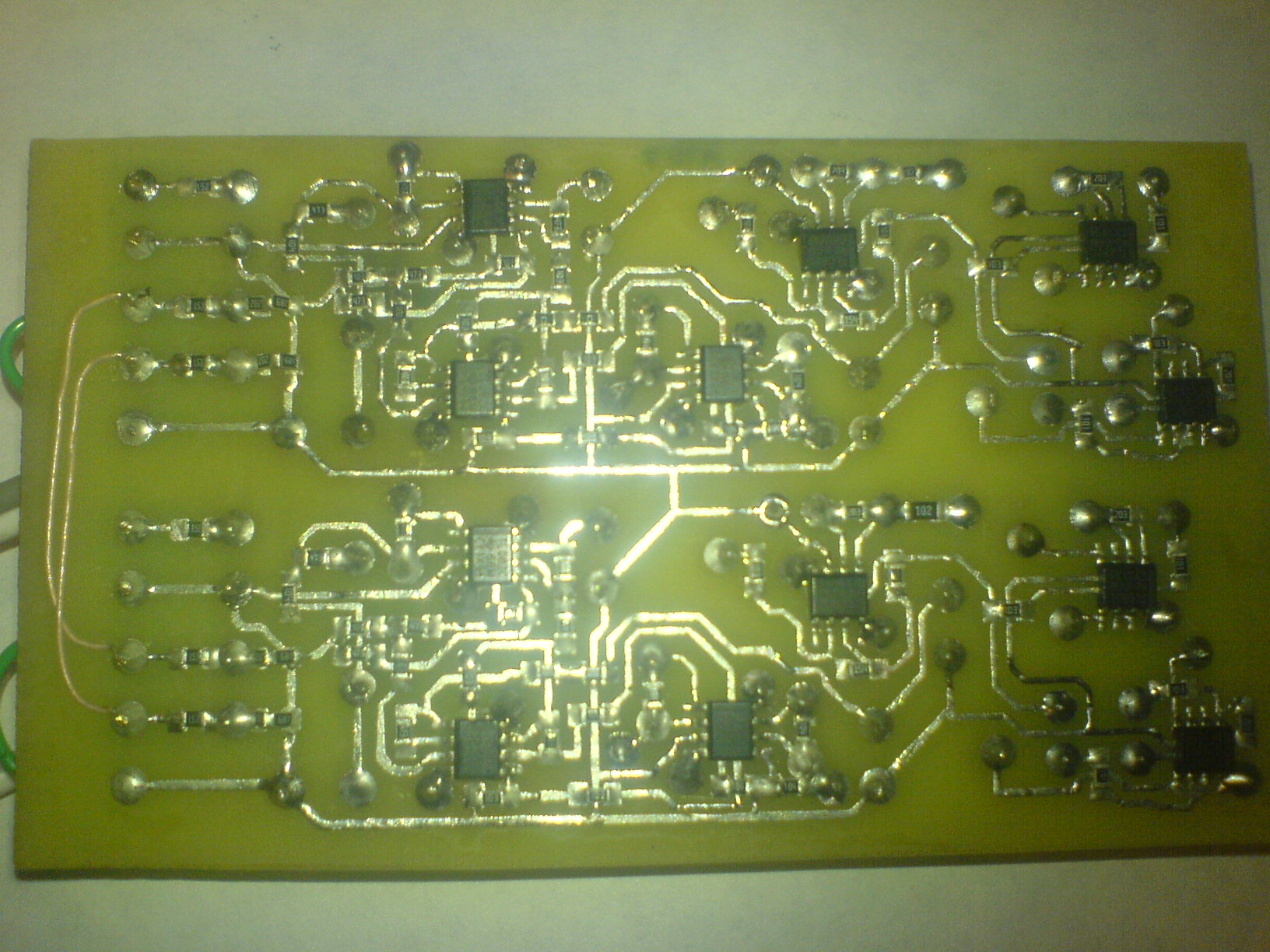

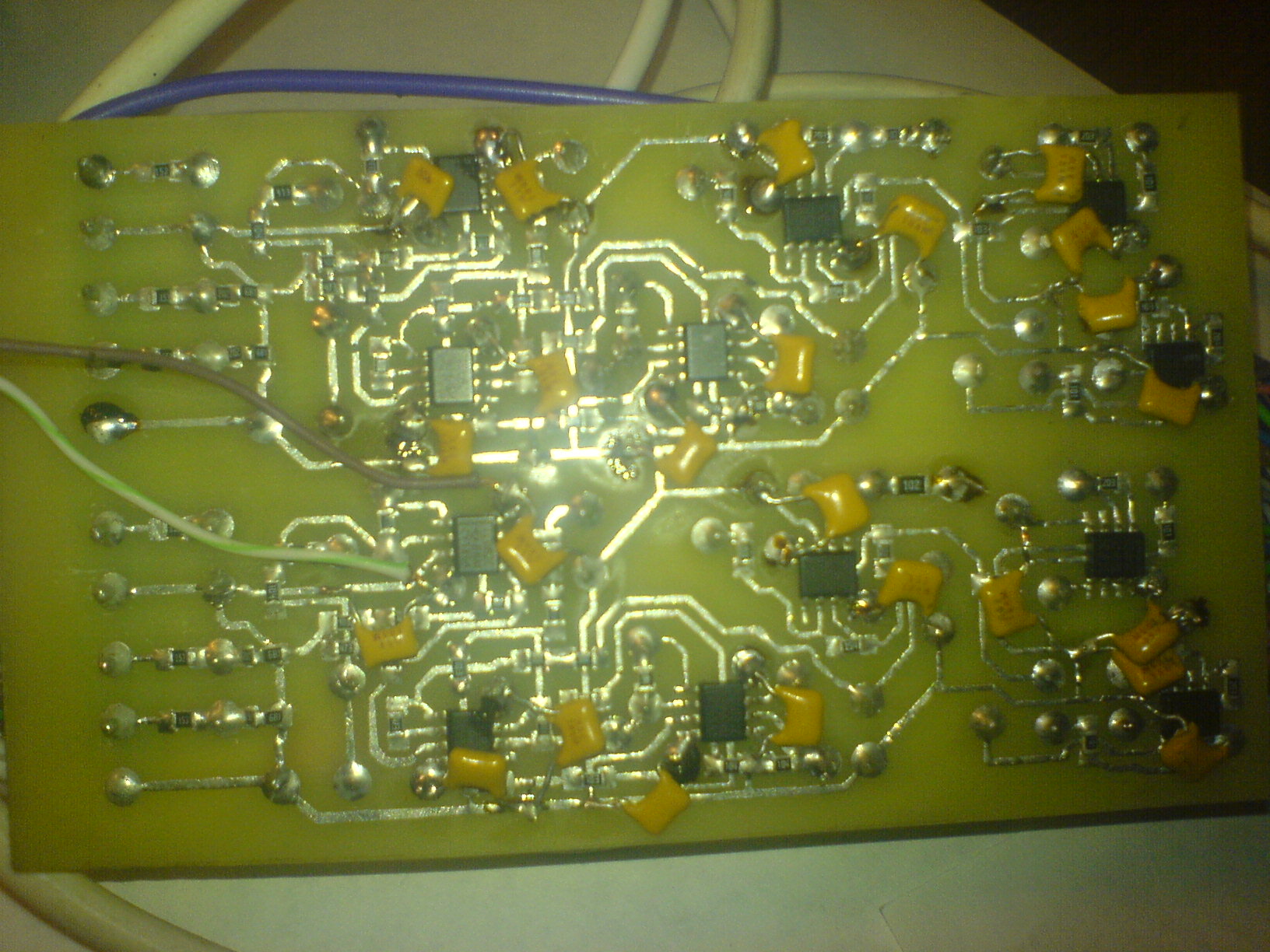

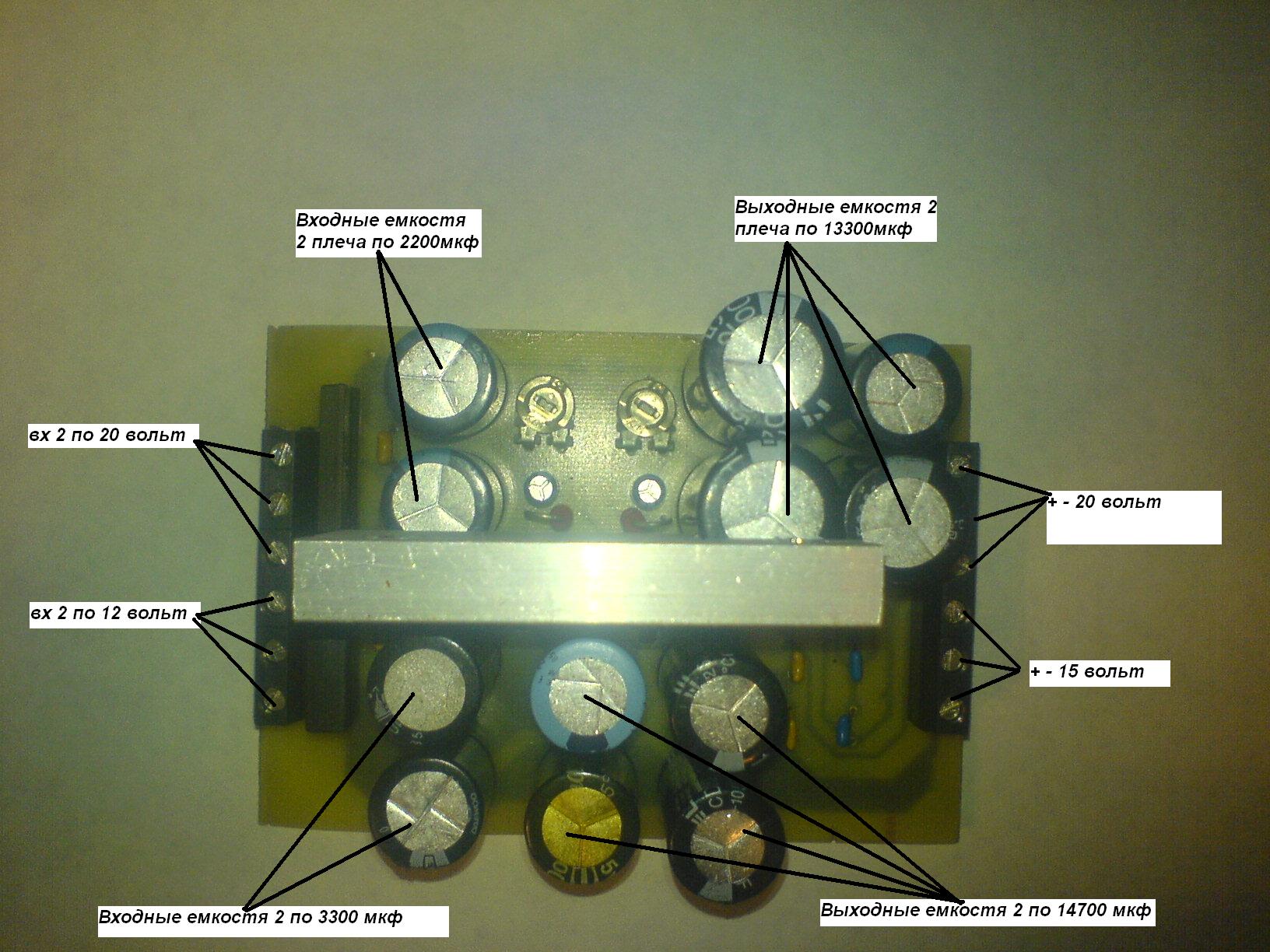

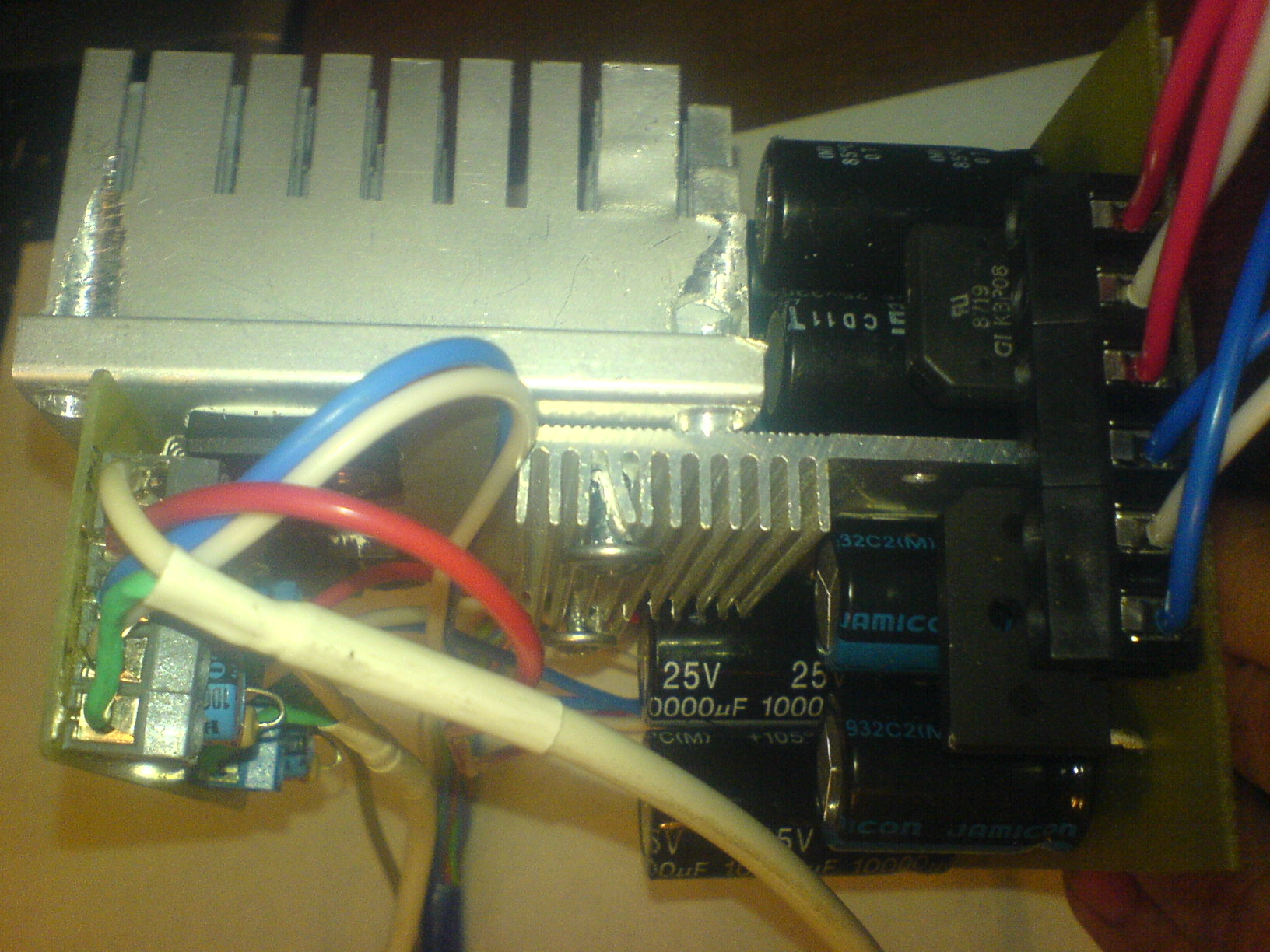

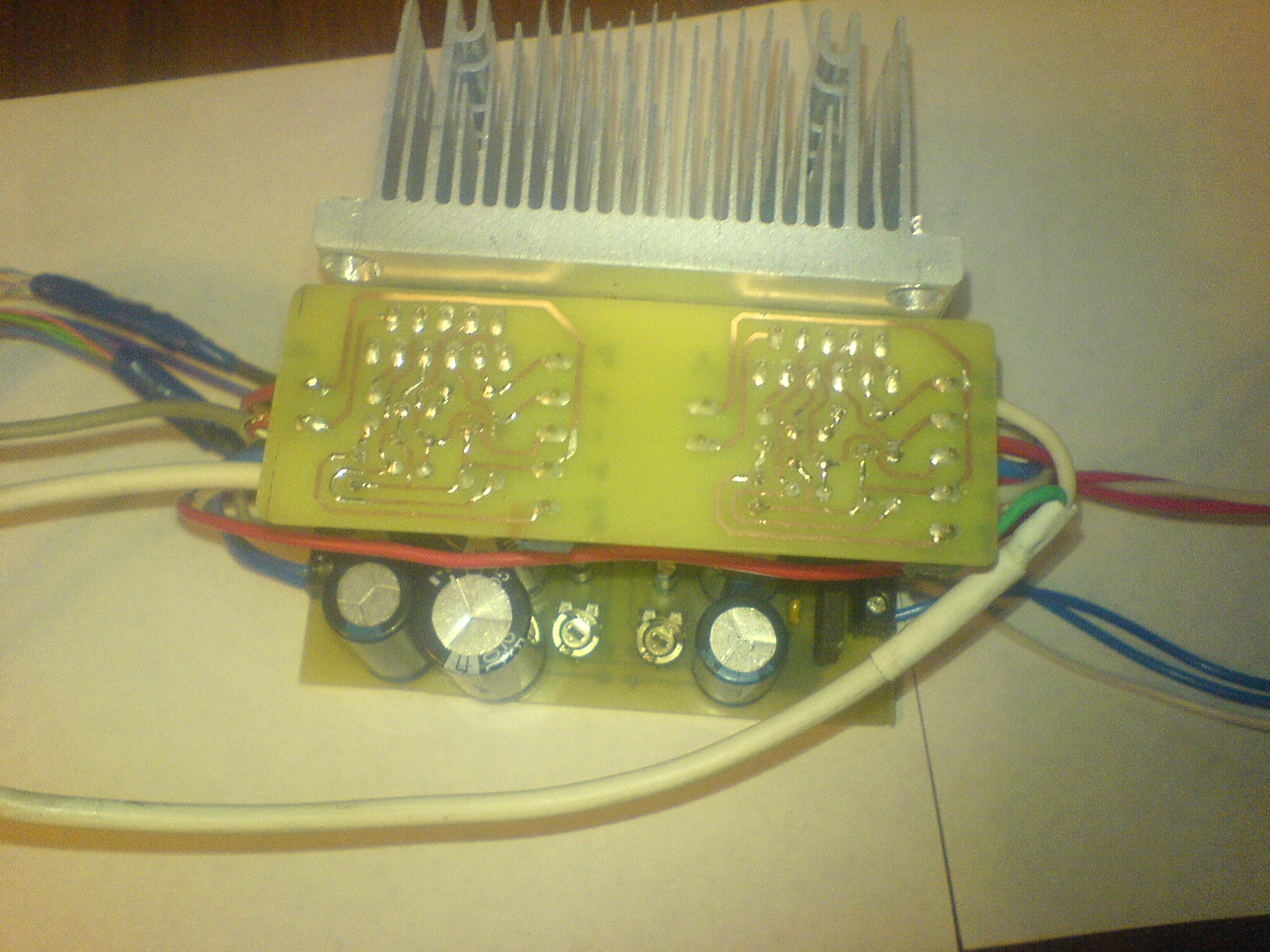

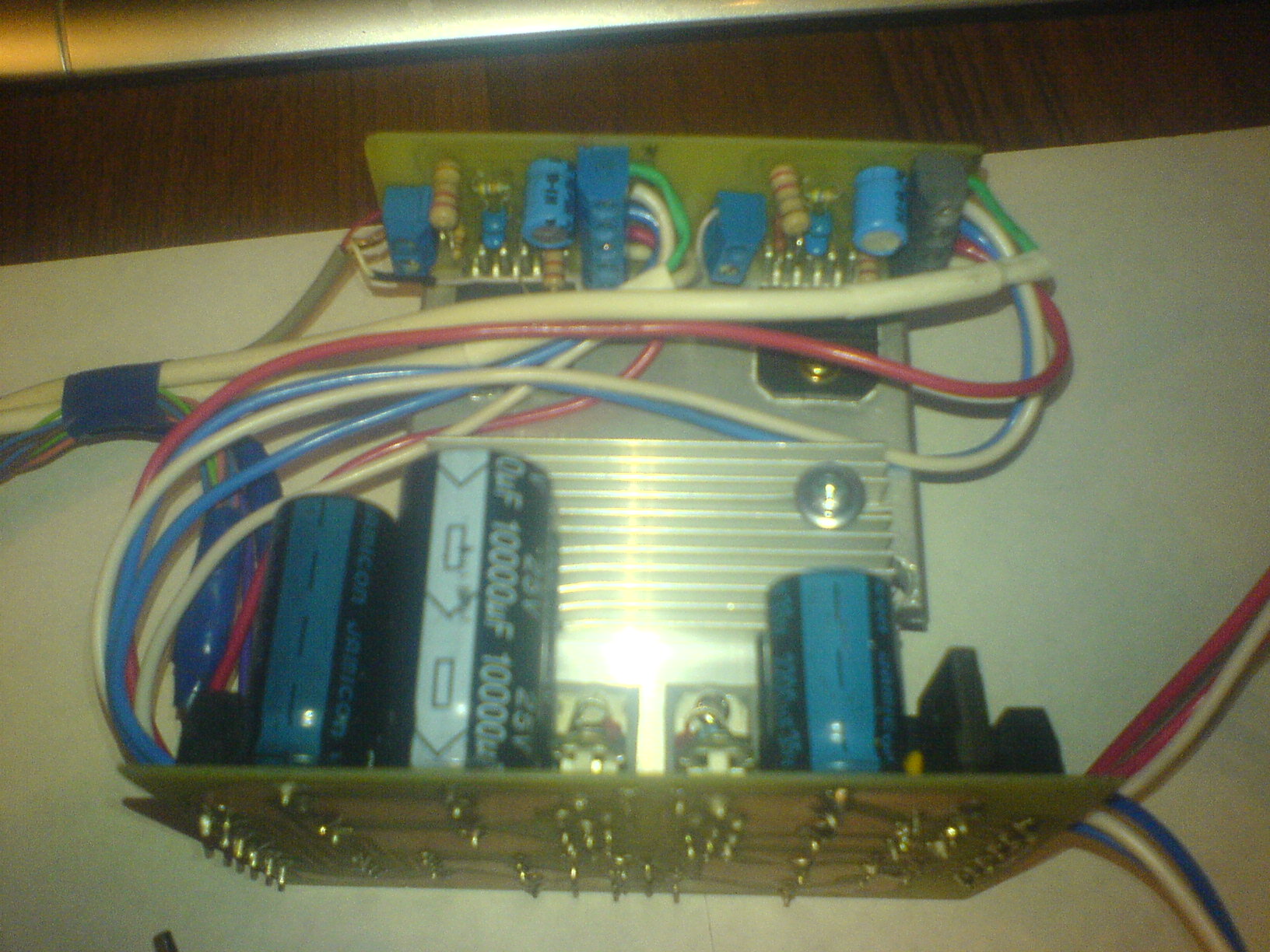

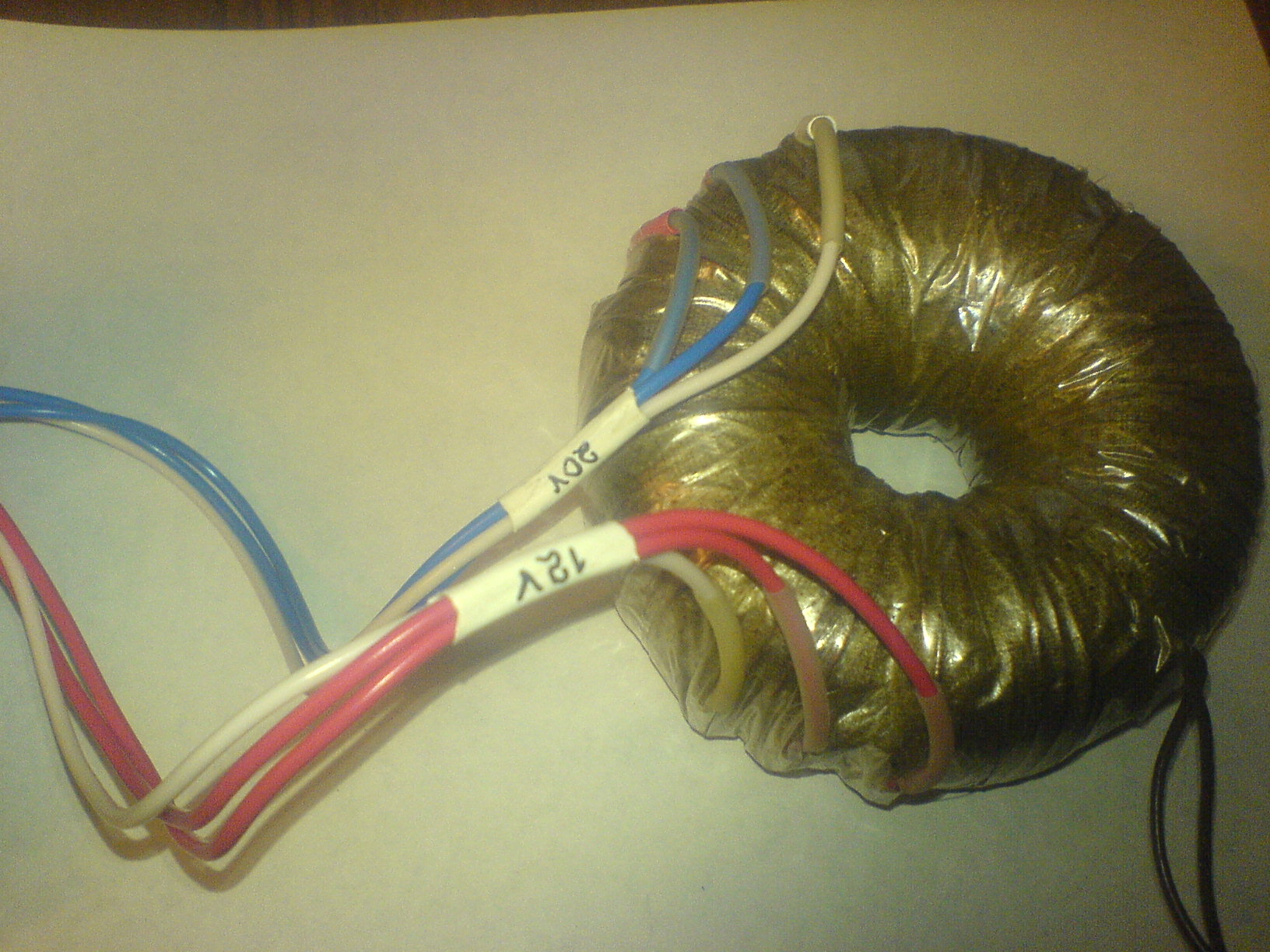

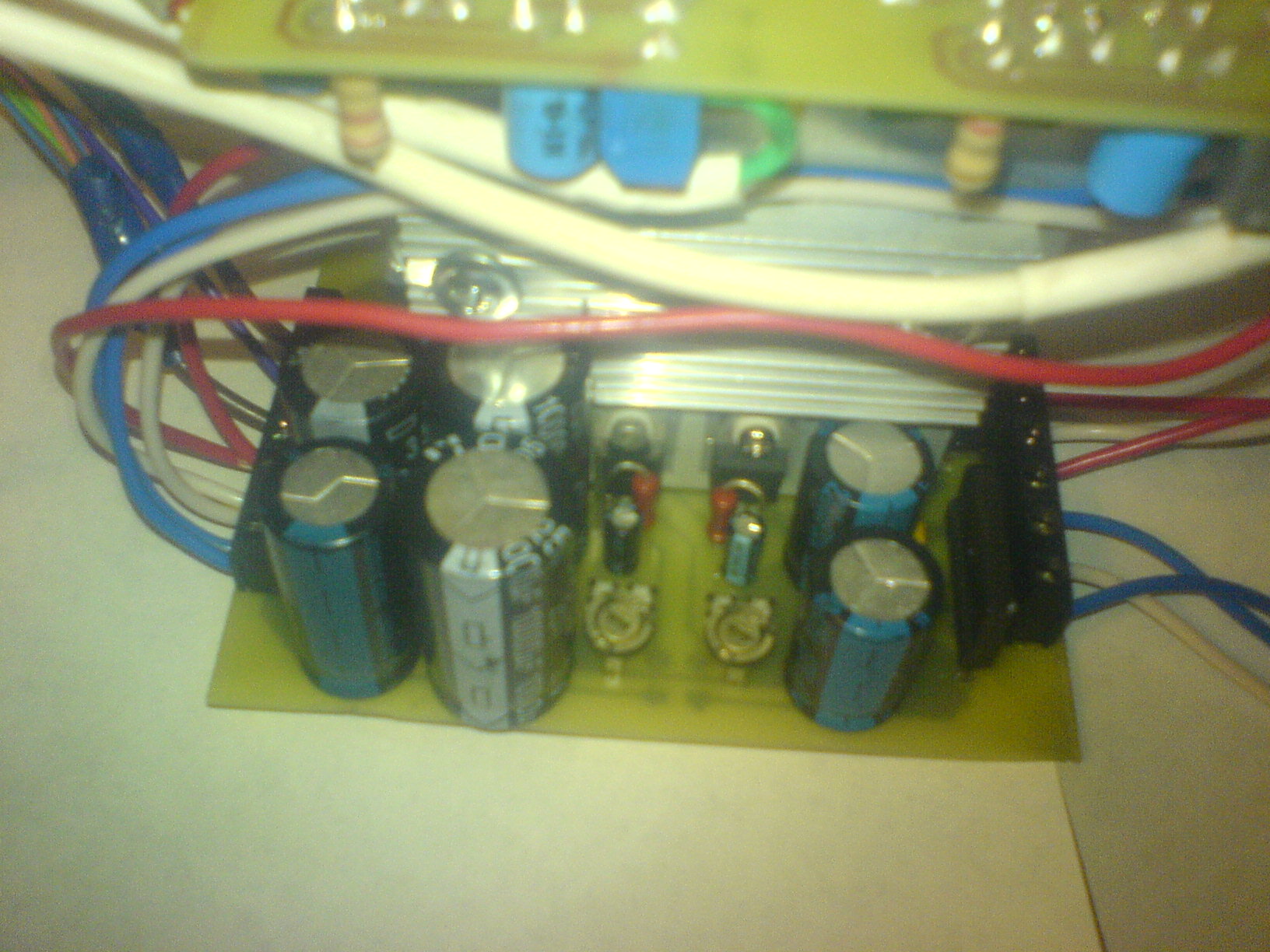

не поможете ли мне в таком вопросе ? Собрал всю конструкцию (фото ниже) Силовые провода до гальванометров и обратной связи сделал экранироованные, понавтыкал блокировочные конденсаторы на каждую микруху, блок питания собрал на стабилизаторахх напряжения LM317, LM337 и LM7815, LM7915 - 20V и 15V соответственно, на каждом плече питания по 15000 мкф.

1 ) При проверке напряжения на фотодатчиках при повороте заслонки и засветке каждого фотодатчика ( способом который вы писали выше) оно изменялось от минус 0.07 вольт до плюс 0.09 вольт. Это нормально ?

2) Можно ли определить работоспособность всей конструкции без подачи упрвляющего сигнала на вход операционников ? А то при включении всей схемы катушка гальванометра поворачивает магнит в одно положение (заслонка закрывает ИК- излучатель) и держит его в одном положении , НО !!! при повороте заслонки вручную не чувствуется что обратная связь отрабатывает и как то регулирует напряжение которое подается на катушки.
Переменные резисторы все стоят почти в среднем положении.

3) И был еще такой глюк, что при включении всей схемы (без подключенных катушек гальванометра) напряжения на питании усилителя мощности стабильно 20 на 20 , как только подключаю гальванометр то происходит перекос напряжения по плечам 20 на 5-7 вольт .

Не поможете ли в этих вопросах ? Заранее спасибо

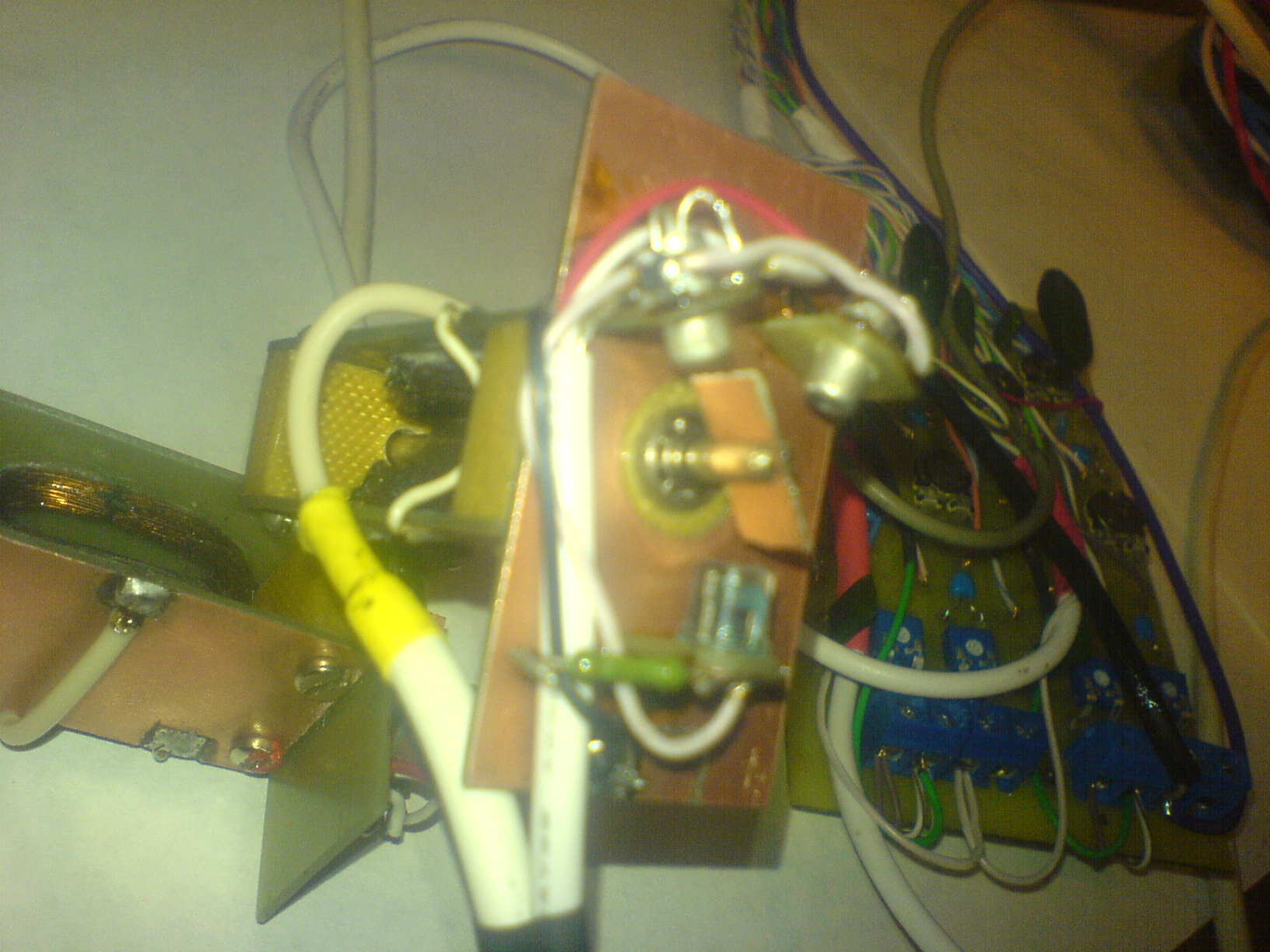

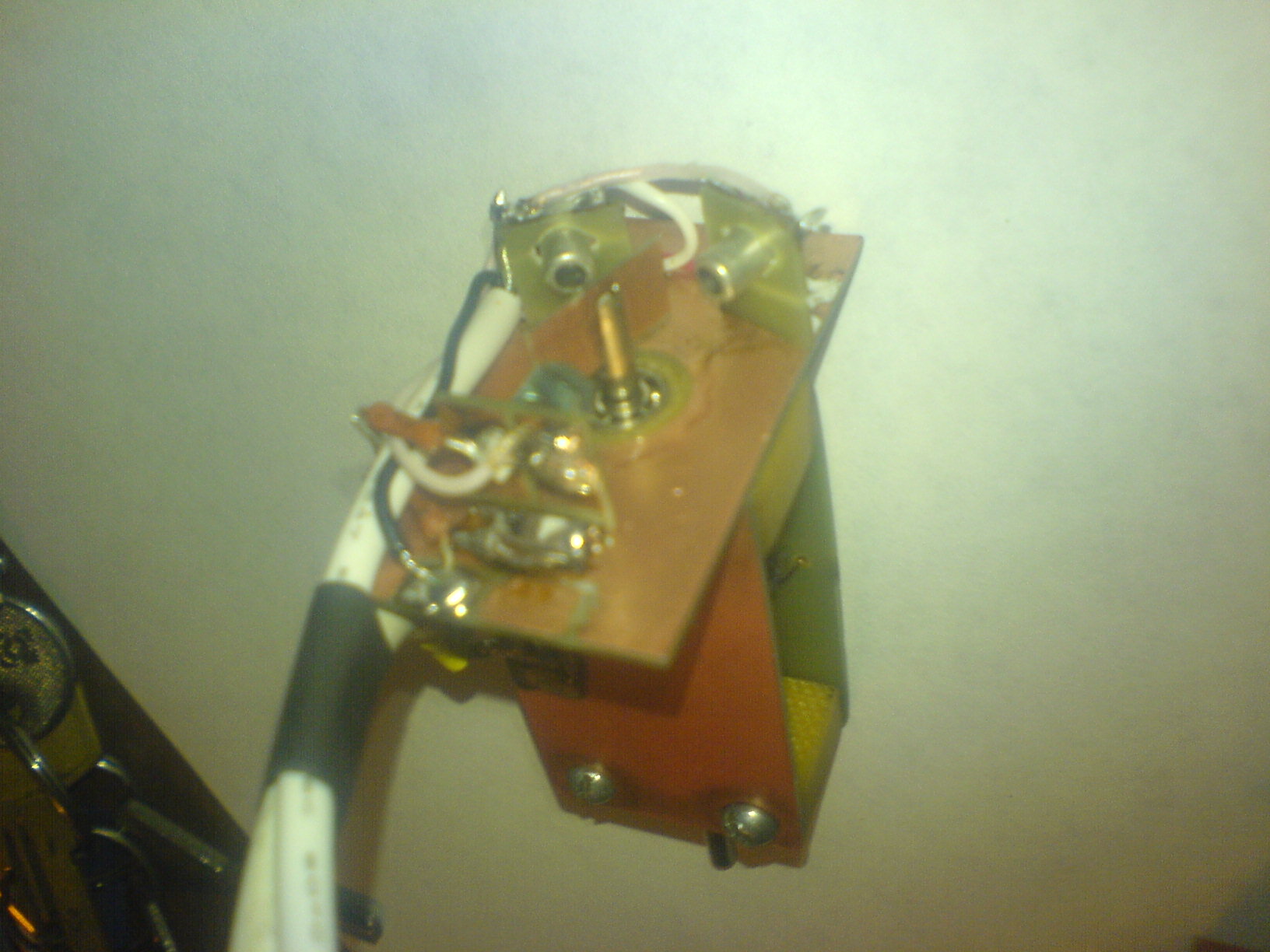

Продолжение фото



1 ) от минус 0.07 вольт до плюс 0.09 вольт. Это нормально. Можно согнуть заслонку так, чтобы ее обе стороны были отогнуты в сторону от излучателя - повысится ОС.

2) Катушки гальванометров греются? Включены катушки синфазно? При повороте вала вручную как изменяется напряжение на гальванометрах. Если оно есть, то катушки каждого из гальванометров, скорее всего, включены в противофазе.

3) Глюк был, но пропал? Если да, то это может быть, если сделано выключение питания и сразу его включение. У меня из-за косой нагрузки на плечи питания, при выключении неравномерно разряжаются банки, и, если сразу влючить, то гальванометры становятся в каком-то крайнем положении. Лечится более длительной паузой между выкл-вкл.

В тему viewtopic.php?f=70&t=3037 смотрел?

Ну то, что напишу далее, не относится пока к текущему вопросу, но, несколько замечаний(т.е. советов) от меня:
1. Не вижу электролитов по питанию на платах LM3886.
2. Входная цепь одного из каналов слишком близко к выходной другого на той-же плате LM3886.
3. Слишком тонкие проводники питания все там-же.
4. Плату питания убрать по-дальше от всего остального.
5. Объединяя все вышесказанное, посылаю сюда - http://lincor-lib.narod.ru/Amps.htm



vitalkalm

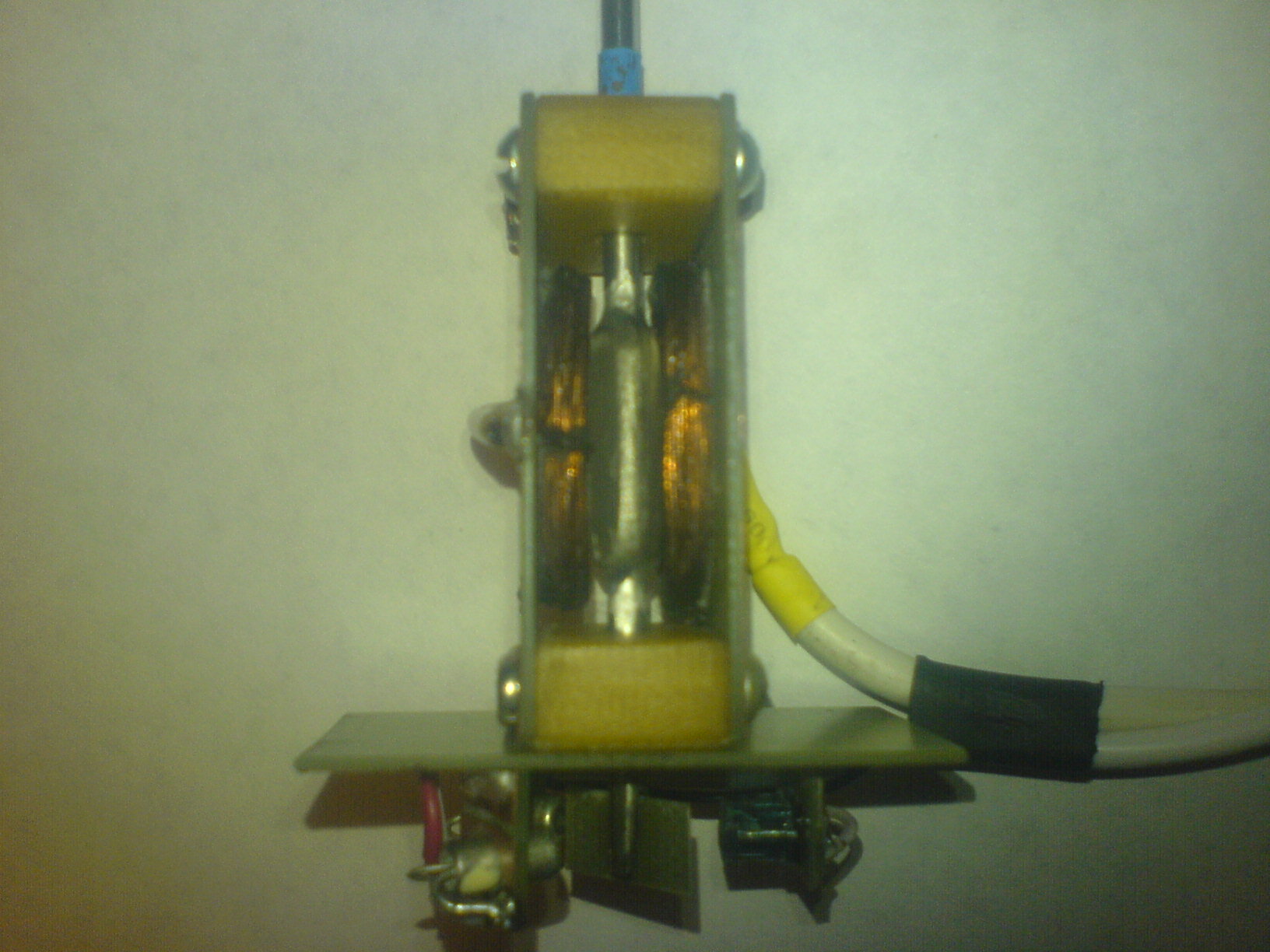

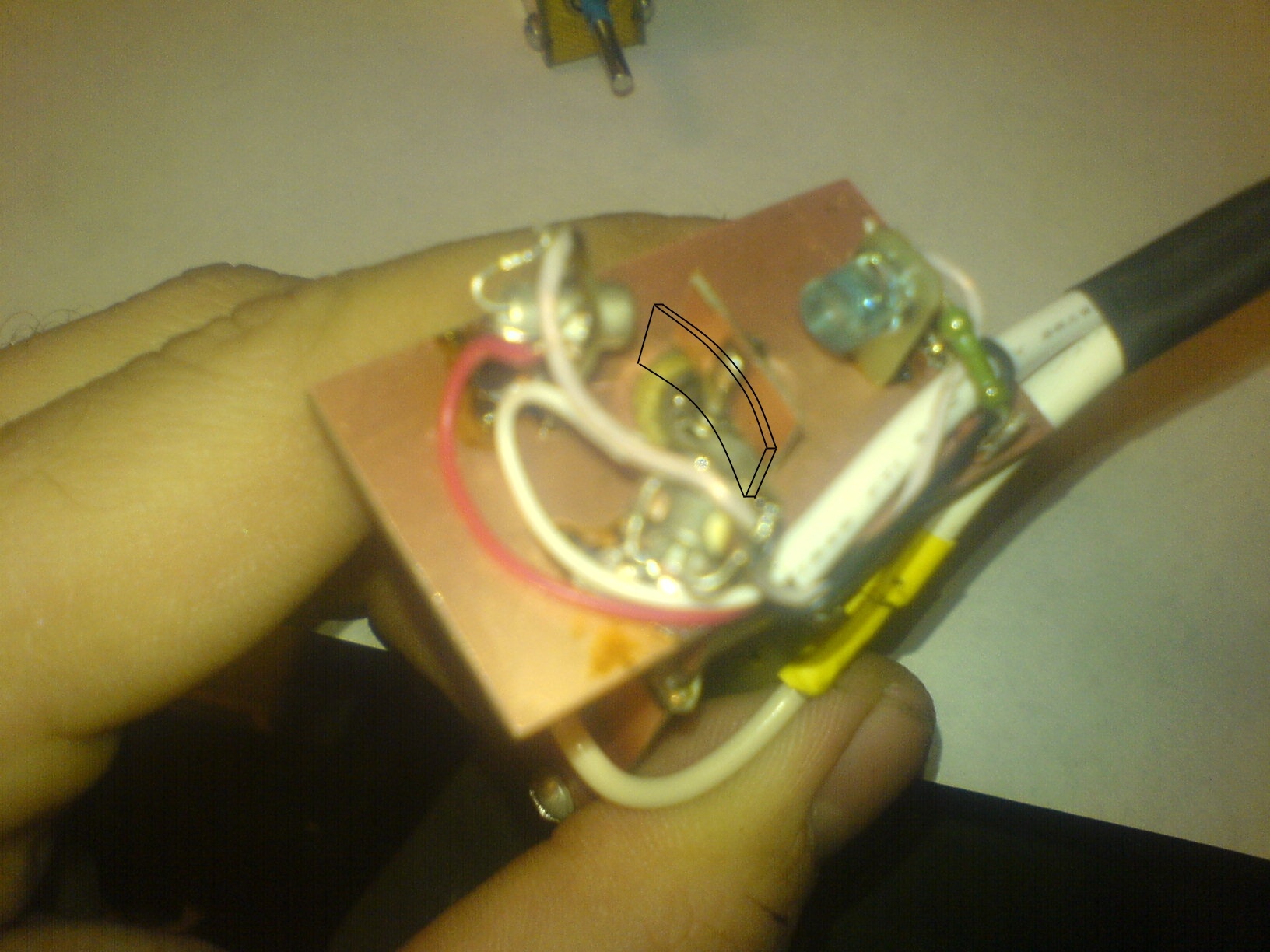

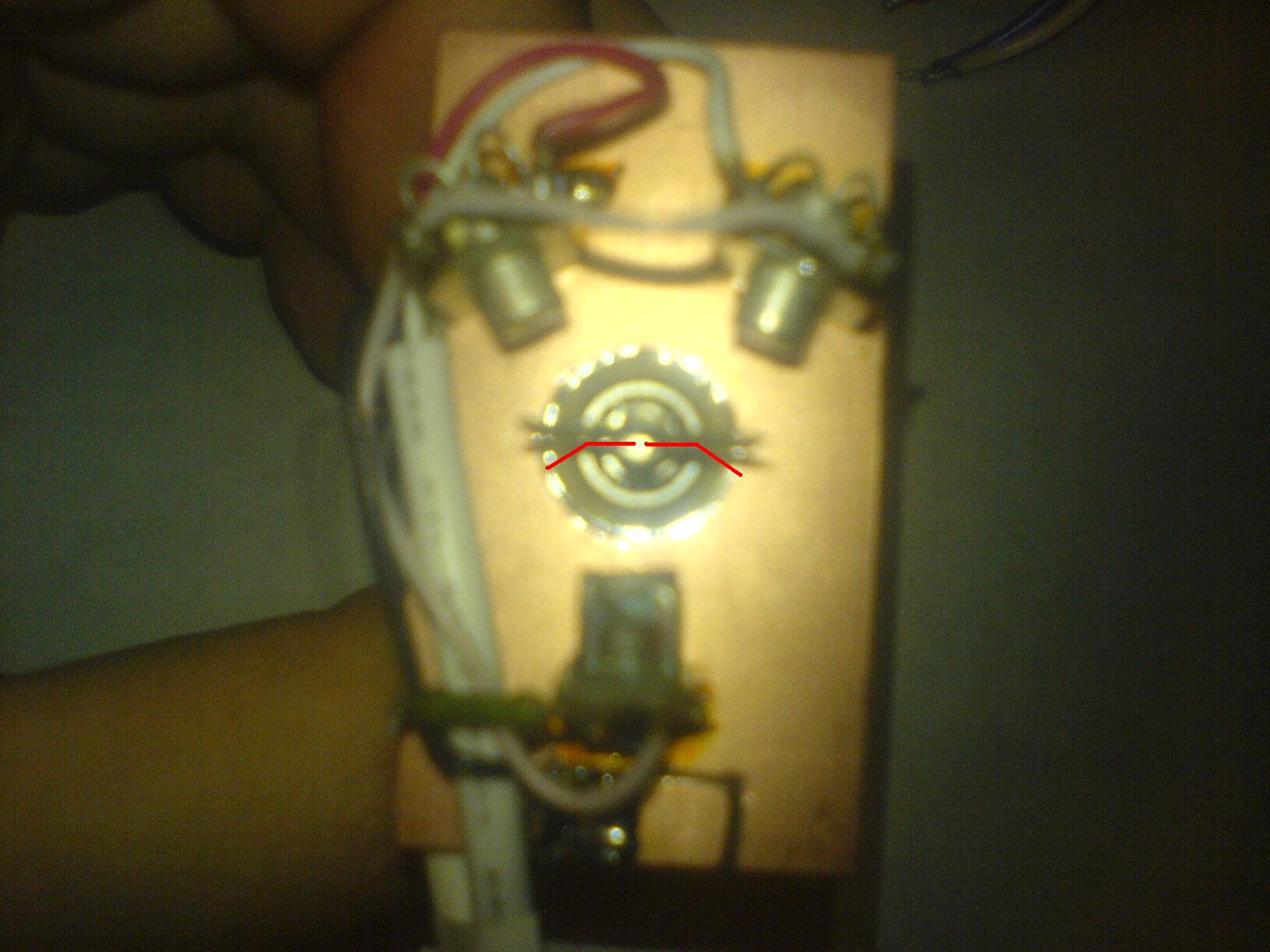

1) Вы имеете в виду согнуть так как показано на одной из фото (см. ниже) ?

2) В начатьный момент, когда включишь всю схему, катушки не греются, и стоят как вкопанные, но стоит только ими поиграться , т.е. вручную крутить валы, то они проворачиваются на 360 градусов и опять встают на своё место и вот только тогда начинаеются в какой то момент греться катушки. Бывает что раза 3 туду сюда их повращаешь и тогда начинают греться . Вообщем по разному бывает ... Бывает что и не греются.

3) Про синфазность . Вы имеете в виду синфазность двух половинок одного гальванометра? То там , на мой взгляд, все нормально . Т.е. конец первой обмотки соединяется началом второй обмотки, и все витки обоих катушек идут в одну сторону (у меня по часовой стрелке). Гальванометры соединяются к схеме усилителей, начало на 3-ю ногу микрухи , а конец обмотки через резистор на 9-й вывод микосхемы .
Собирал 1в1 по вашей схеме .

При вращении вала гальванометра напряжение померить не получается, так то вроде оно постоянно .... но при вращении OFFSET напряжение на гальванометре меняется и иногда они начинают вертеться, пищать или молча держать магниты , тоесть чтото происходит ... и при прибавлении GAIN напряжение на гальванометрах увеличивается и соответственно греться начинают ( но я их сразу выключаю , дабы не спалить обмотки и не перегреть магниты )

4) тему "про настройку" смотрел ... но мне хочется понять , без подачи входного сигнала можно определить работоспособность всей схемы ...?

5) по поводу электролитов LM - ки .... я решил их поставить на плате питания , по две банки на плечо ... или их лучше расположить на плате усилка ?

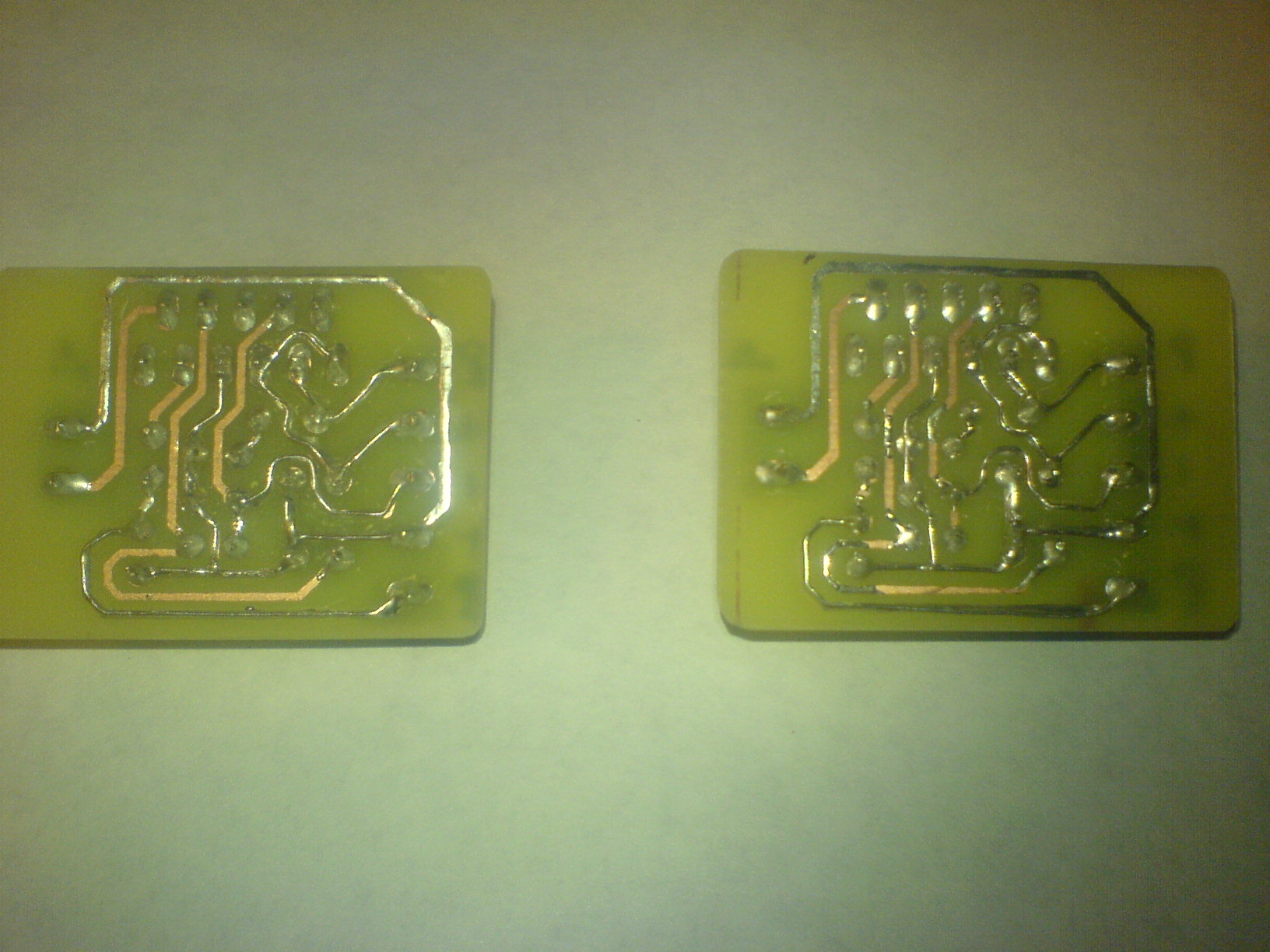

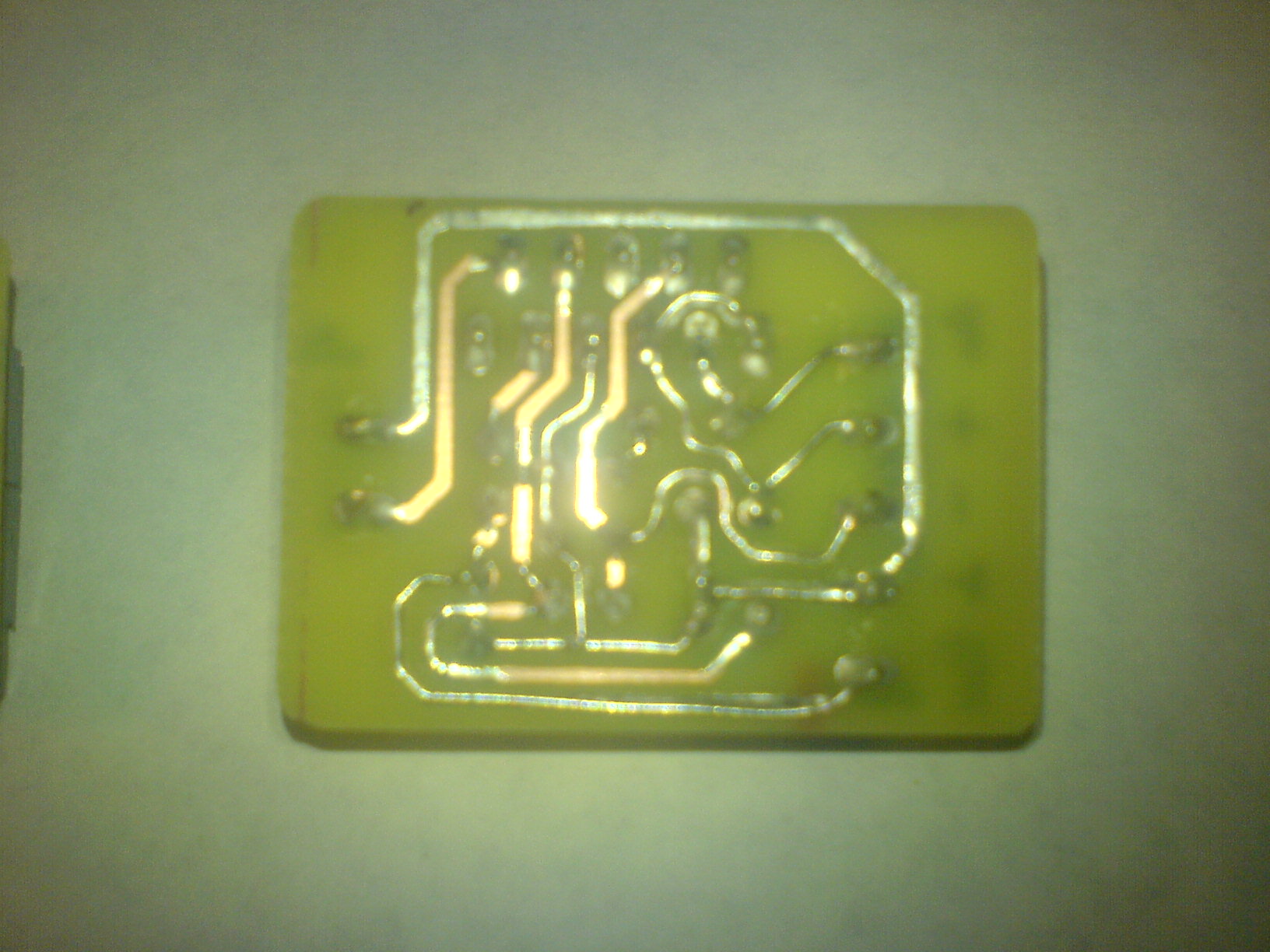

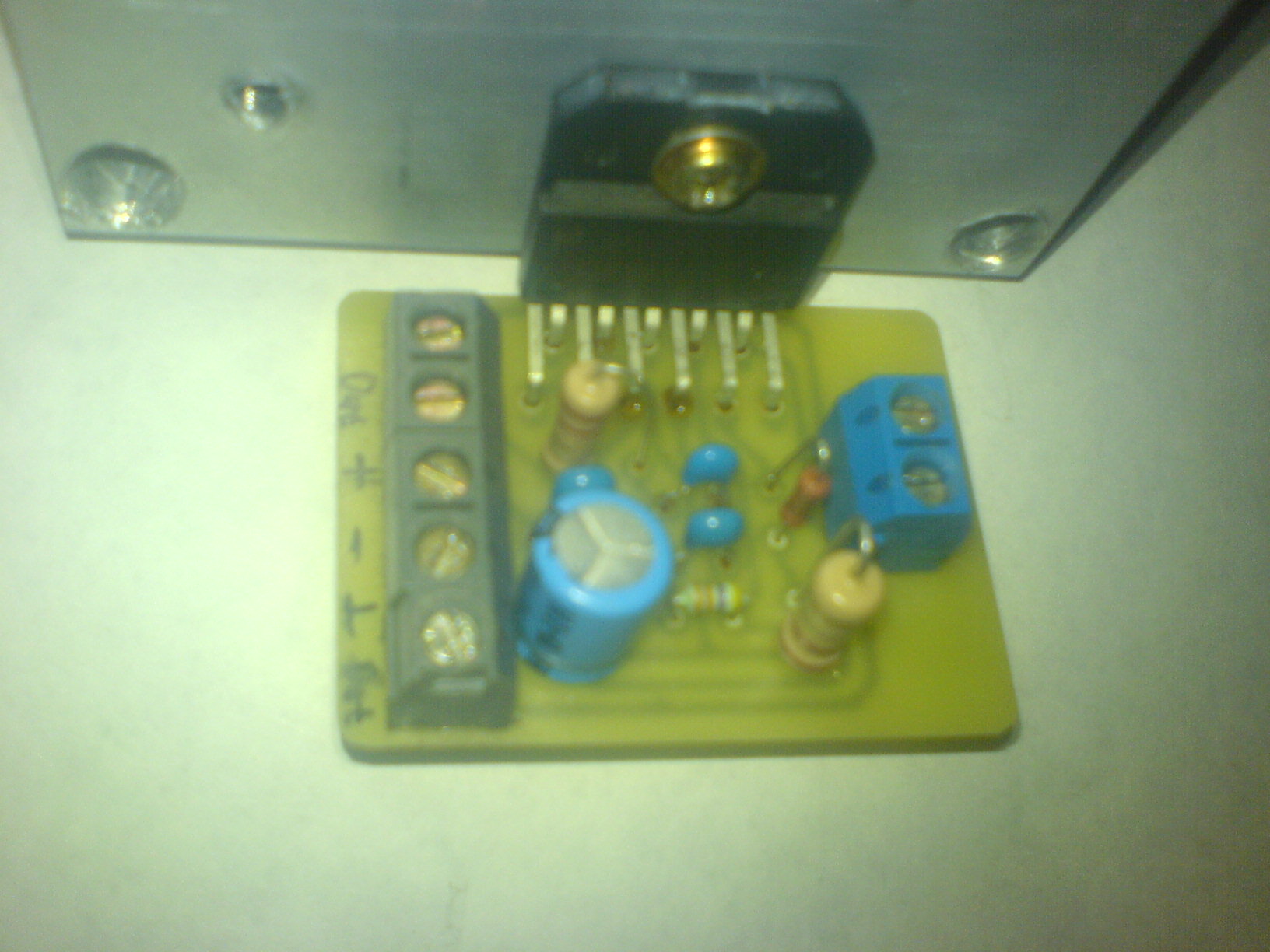

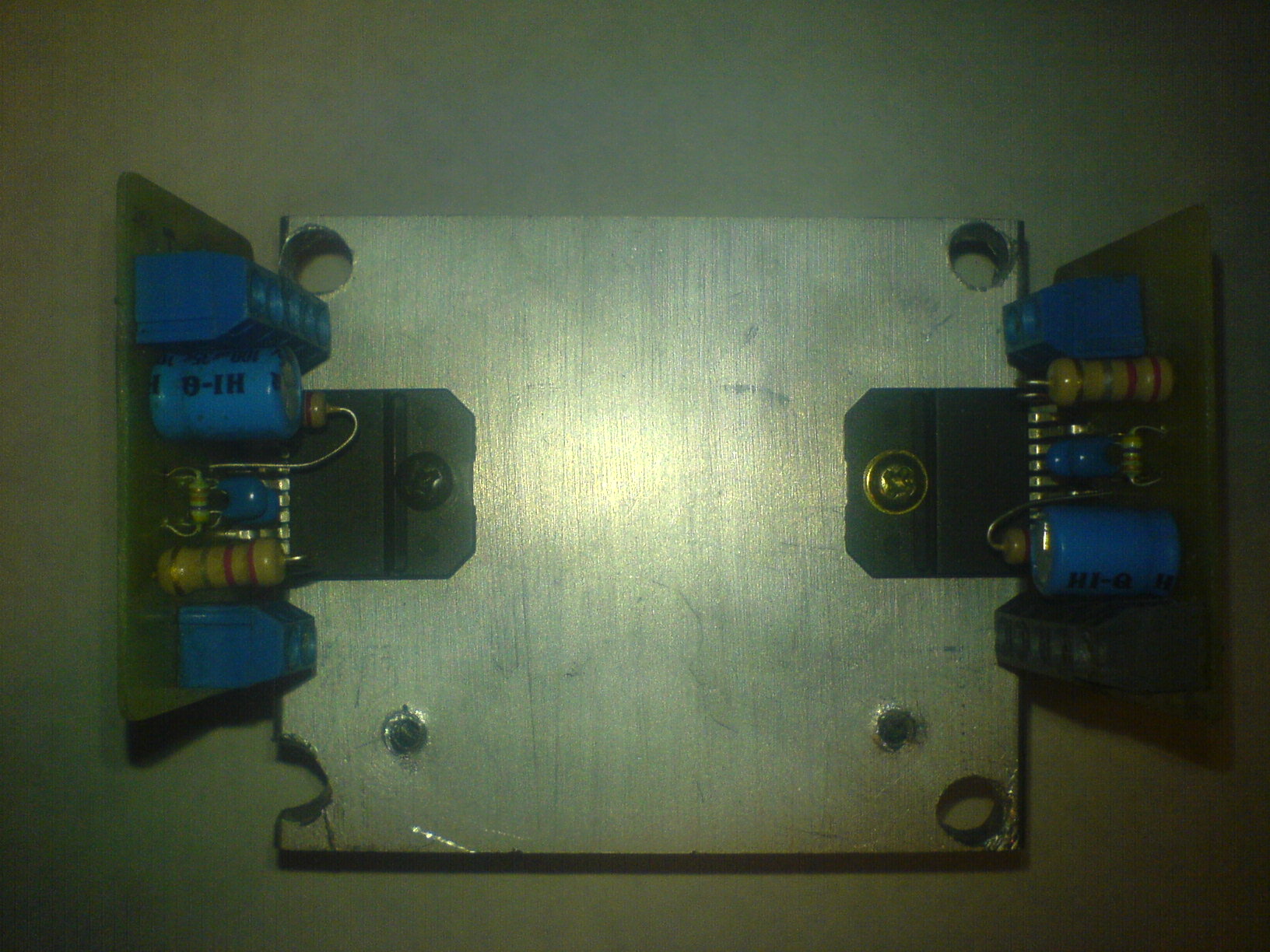

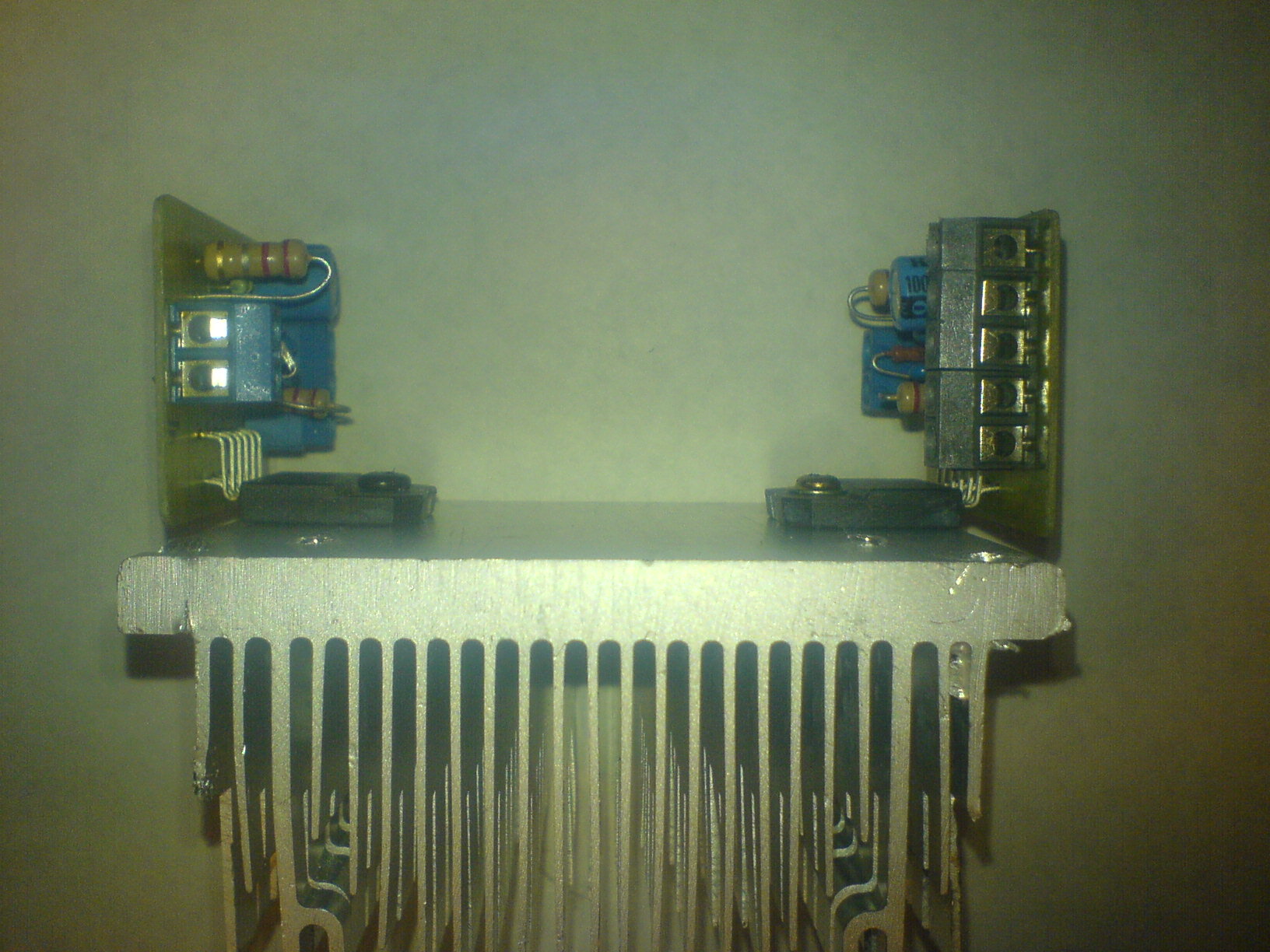

По вашим рекомендациям я разделил усилители , развел их ....

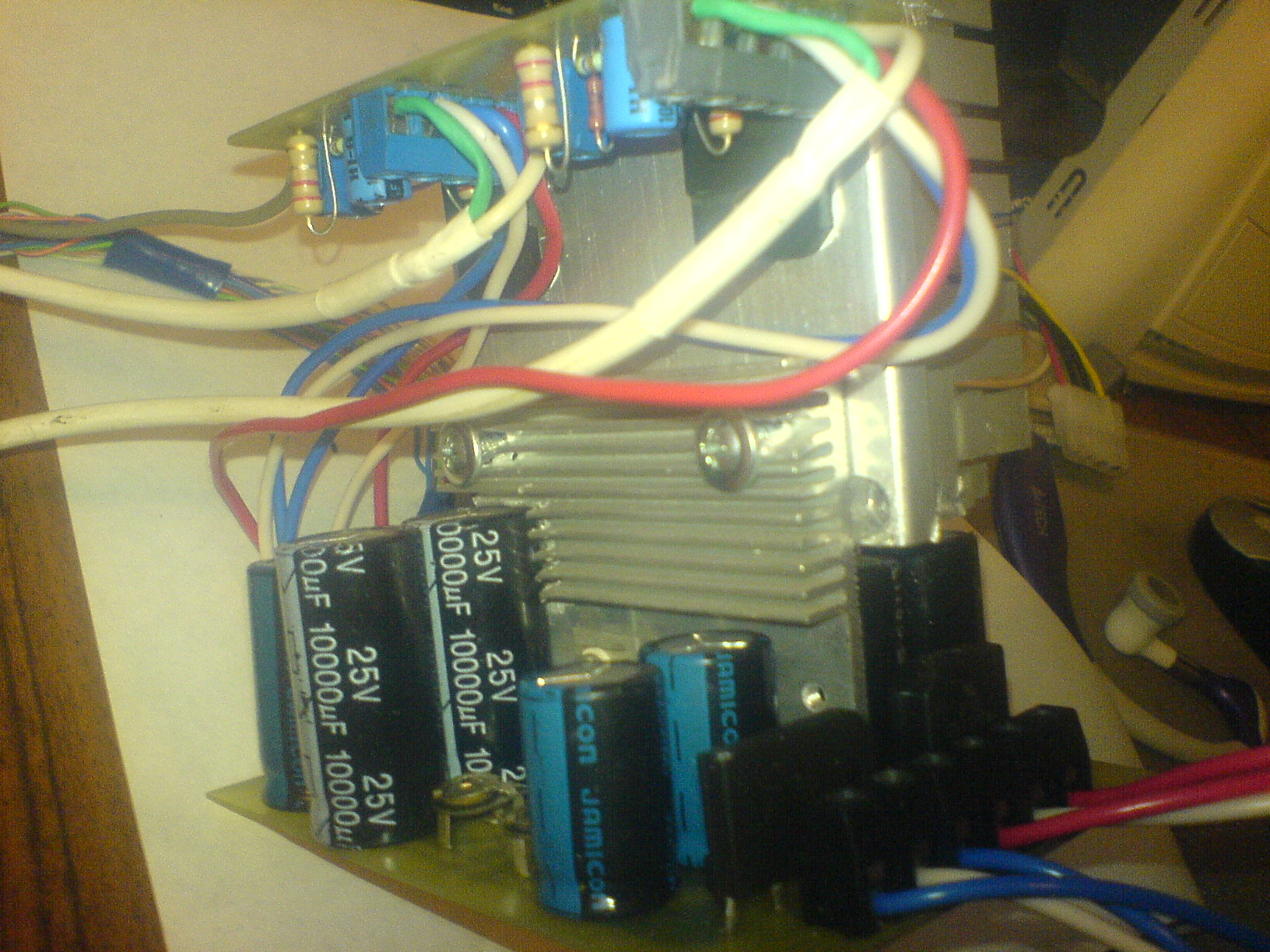

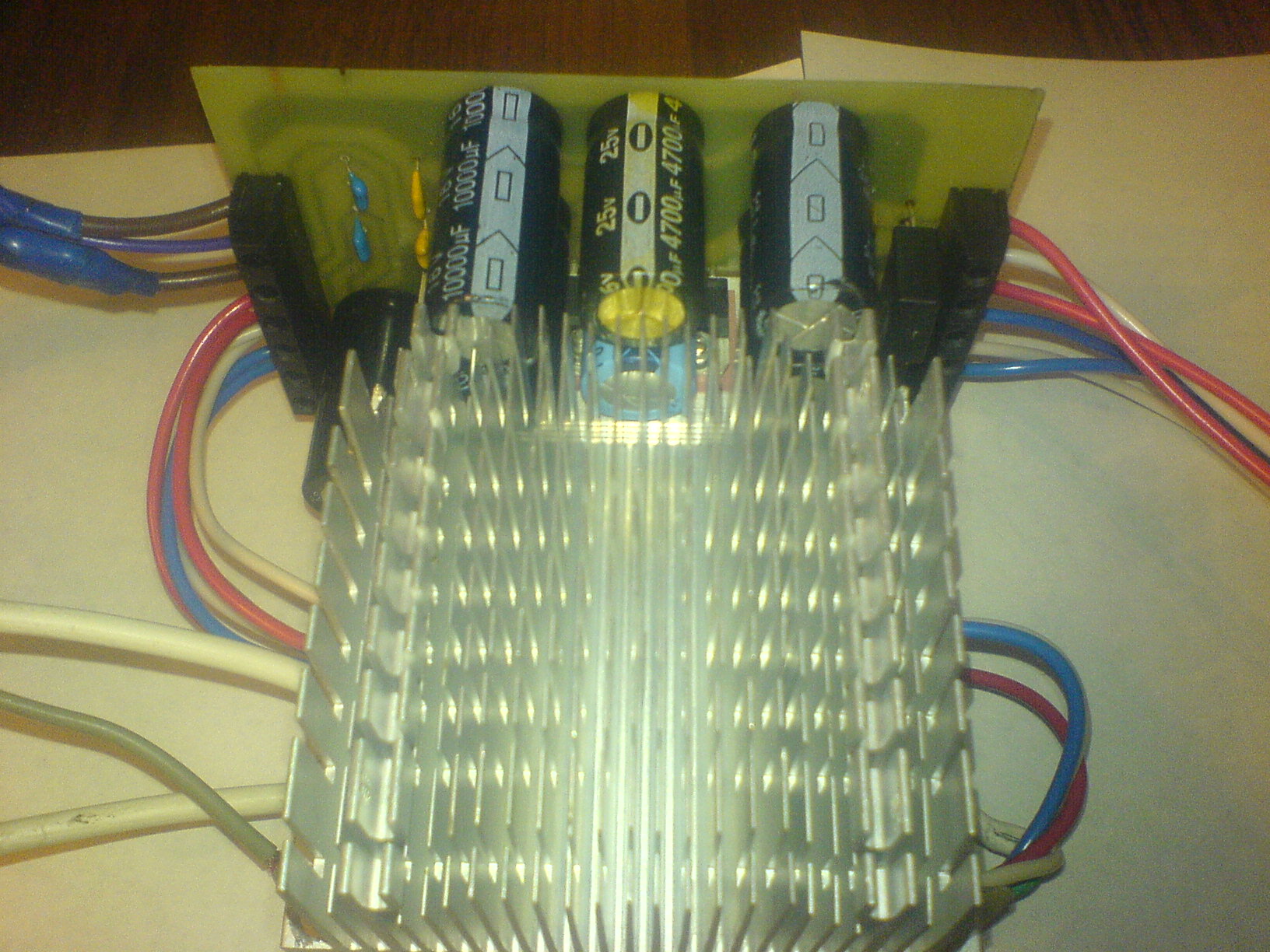

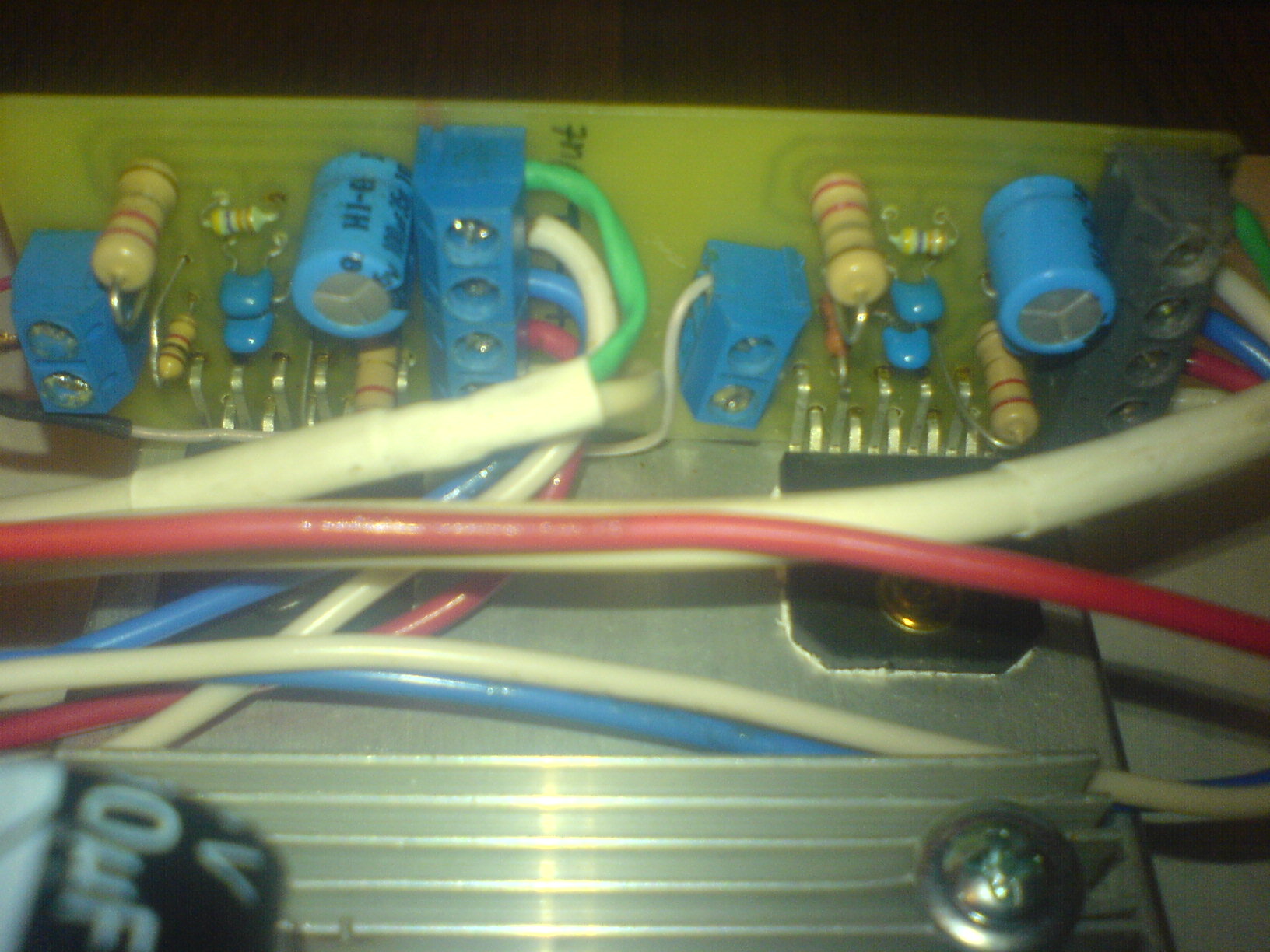

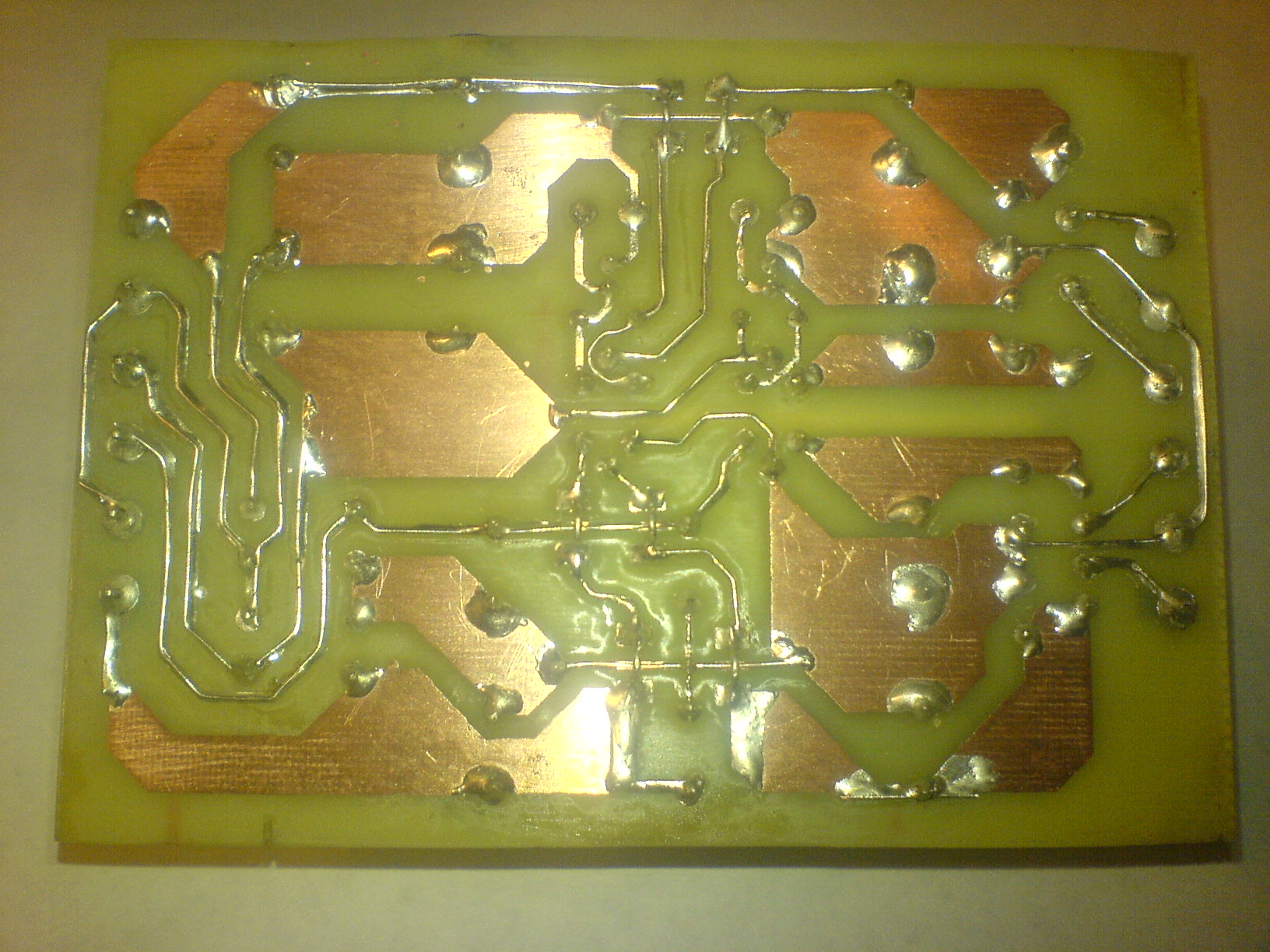

Также усилил проводками силовые дорожки УМ и БП (см. фото) .... И, как вы немного ранее советовали переделал питание усилителей ОУ, т.е. впаял стойки на плате и проводками их соеденил и на эти же стойки впаял блокировочные конденсаторы



недавно зеркало нашел , 1,5 мм .... гравером буду пилить, хорошая штука ... по любым размерам и формам можно будет распилить



Если стоят валы и сопротивляются повороту, то как минимум та часть схемы - работает,- та, которая стоит правее от точки суммирования сигналов - входного и обратной связи (за Dumping пока молчим). Как проверить? Надо на вход что-нибудь подать и проверить прохождение сигнала по каскадам. Я так понимаю нету пока откуда взять ILDA сигналы? Возьми любой аудио сигнал хотябы... А лучше купить дешевую аудиокарту для эксперементов в связке: Spaghetti - Аудиокарта - Проектор.
По Усилителю мощности - электролиты ОБЯЗАТЕЛЬНО на плате в непосредственной близости от ног питания микросхемы и ОБЯЗАТЕЛЬНО зашунтировать пленочными неэлектролитами 100-330 нанофарад!!!

По гальванометрам: на фотке я нарисовал заслонку.



vitalkalm
огромное спасибо за помощь, буду дальше творить



vitalkalm

Подал на вход аудио сигнал, полегуляироал регулятор оффсет - при этом гальванометр дернулся как пружинка и встал в стреднее положение ( хотя он до этого вставал в это положение) и потом начал прибавляться SIZE , т.е гальванометр начал "петь" НО!!! до регулирования оффсет SIZE не реагировал, т.е. на выходе не было сигнала....
Я так понимаю, что сигнал проходит вплоть до гальванометров.....

1) И что то я не пойму , почему при всем этом, начинают катушки дымиться .....? Или чтото нужно убавить ? Я их по своей глупости, вернее не знания того чтоони так будут нагреваться, залил их суперклеем .... теперь дымок, который источают эти катушенции , пробивает аж до мозга своей резкостью

2) А нельзя ли блок питания и 2 усилителя экранировать друг от друга, и оставить их на одном радиаторе вместе ? Просто я хотел на оба радиатора поставить один кулер, в торец большого ребристого радиатора .

При вращени GAIN на выходе звук регулируется....



O-ooo... Попробуй, - убери все Damping в ноль. Похоже схема возбуждается. Свист, шум слышен? Меняется от положения подстроечников дампинг?



vitalkalm
да .... при регулировании резисторов , гальванометры реагируют.... можно добиться свиста, можно молчания, а можно что бы вращались как моторчики
Но как понять, работает ли обратная связь ?



Признаком работы обратной связи является эффект сохранения позиции вала гальванометра при попытки изменения его позиции с помощью внешнего воздействия на вал (рукой, например).



Подстроечные резисторы у тебя конечно несовсем подходящие. Нужно многооборотные ставить, уних точность намного больше . Твои можно оставить только на SIZE. С настройкой намучаешься



vitalkalm

у меня вал постоянно возвращается на исходую позицию при вращении рукой ... даже если я закрою ИК излучатель....

KoSS_89

спасибо за совет да я и сам хотел поставить многооборотистые, но их пока у меня нет в ниличии , поэтому пока поставил такие .....



vitalkalm

Я на рисунке нарисовал в какое положение встает вал гальванометров.

коричневый - катушки
синий, красный - две половинки магнитов
черные - ОС
желтый - заслонка

1) И по части зелёного хотел спросить, я првильно нарисовал как нужно закреплять зеркало относительно заслонки , т.е. 45 градусов..... её я показал зеленым цветом ?
2)Решил весь свой блок питания засунуть в корпус от компьютерного блока битания (т.е. в жестянку). Такой ход действий повлияет на помехи или не стоит даже так делать ?



Это означает, что что-то не так работает. Нормальное положение свех элементов гальванометра должно быть как на рисунках ниже (или так, или так - оба верных). При этом напряжение на обмотке должно равняться нулю (на самом деле не совсем так, - там происходят постоянные колебания туда-сюда вокруг точки покоя), но при попытке повернуть вал, напряжение, появляющееся на гальванометре, должно противодествовать.

Зеркало настраивать нужно в самую последнюю очередь....
