станок для выжигания (обьеденённый топ , потипу курилки)

Re: станок для выжигания=)

Lazer63 спасибо за фото только я наверное у себя в городе такие не наиду.Называються они как что-бы меня в магазине понять могли?



Re: станок для выжигания=)

Сегодня долго смотрел на L298 и горсть диодов - стало скучно.

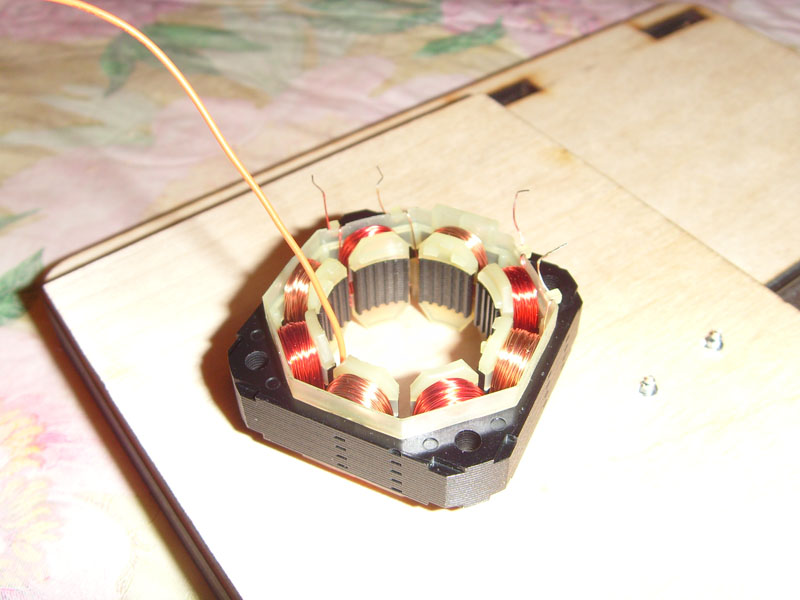

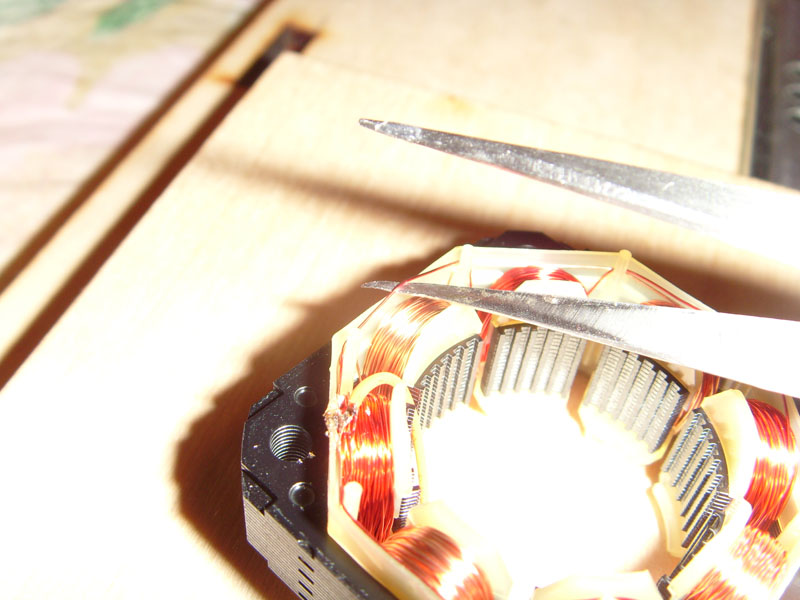

Разобрал биполярный движек и сделал из него униполярный
И самое страшное что после всех издевательств он даже работает!



Re: станок для выжигания=)

Считай, что уменьшил КПД и мощность в 2 раза.



Re: станок для выжигания=)

ну дела МОЛОДЕЦ!Вот на этом моменте попадробнеи.Это мы значит просто кромсаем катушки и делаем больше число пар полюсов?Я правильно понемаю?



Re: станок для выжигания=)

Нет катушки мы не кромсаем а делаем по есче одному отводу от каждой катушки.
Я вывел по проводу от центра каждой катушки хотя можно было вывести одним общим.

В данный момент мне это не актуально.



Re: станок для выжигания=)

я так смотрю и потихоньку понемаю что этот станок еще сложнеи чем сделать галвонометры и усило под них.



Re: станок для выжигания=)

В принципе и то и другое не так уж сложно. только надо понимать от и до как это работает.
Механика самое простое - здесь всё обкатано и протоптано.
Самое интерестное это софт притом как верхнего так и нижнего уровня а точнее протокол обмена. С LPT всё просто там только софт интерпретирующий стандартные файлы в G-кодах HPGL и тд в последовательность управляющих сигналов. а с контроллерами работающими через последовательный порт немного сложнее софт верхнего уровня к ним найти можно а вот с протоколом сложнее стандартизированого набора команд не считая G-кодов я пока не нашел а интерпретатор G-кодов обычно зашит в контроллер. а писать под него прошивку самому есчё та песня с пляской тут Atiny или mtga8 уже не обойдёшся.
Самый простой вариант это писать самим софт понимающий HPGL или выходной формат SprintLayout выдающий в порт команду в какую сторону какому движку на какое количество шагов повернуться и когда включать лазер (опускать маркер и тд). Но это вопрос скорее к SviMik так как я нормальных языков программирования незнаю только LabWiev а на нём только идею отработать можно.



Re: станок для выжигания=)

если у шагового движка 6 (!!!) проводов , то это значит что он униполярный?



Re: станок для выжигания=)

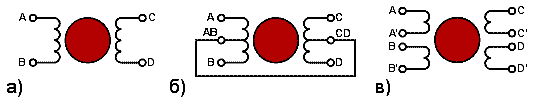

И 6 и 8 выводов это униполярные движки но их можно использовать и как би полярные если средние точки не задействовать.
Найди прозвони на своём шестивыводном средние точки обмоток и соедини их.

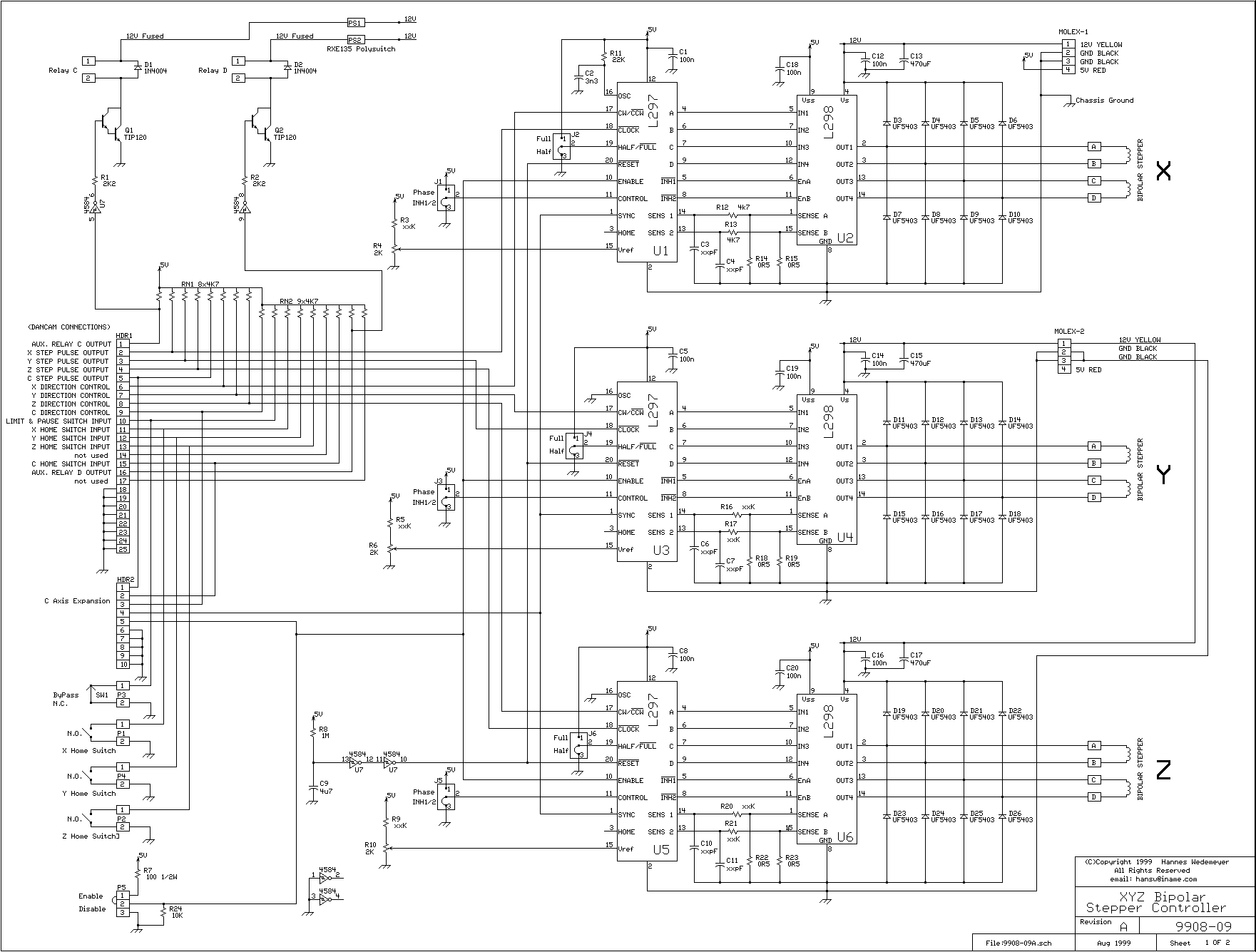

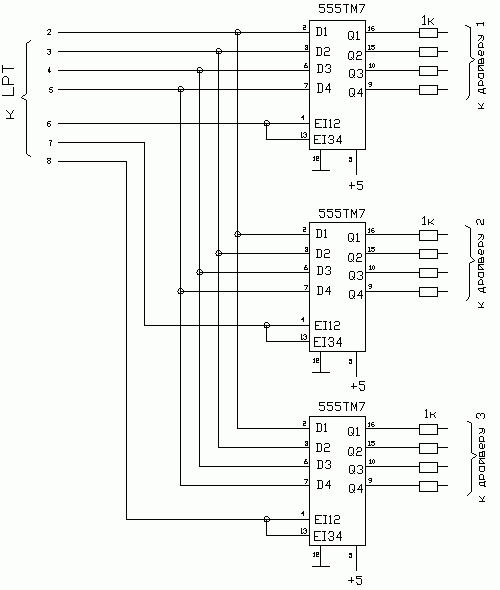

Ни у кого случайно нет нормального "даташита" или цоколёвки на к555ТМ7 или аналог а то я помойму ноги перепутал
на этой картинке нифига не понятно



Re: станок для выжигания=)

это же контроллер для униполярных движков... там дальше по схеме драйвера видно
я вообще купил 555тм8=)
а про движок скажу что он какой то странный там прозванивается в зависимости от положения вала



Re: станок для выжигания=)

перековырял все что смог достать из принтеров и сканеров там блин повсюду 4 проводные двигателя.Вот не везет.Надо наверное что-то старое искать.....



Re: станок для выжигания=)

На самом деле, при наличии аппаратной части, софт - это только вопрос времени. Если для механики надо искать детали, то для софта не надо ничего кроме умственных усилий



Re: станок для выжигания=)

я тоже переделал движок) , только там для "тупых" уже выводы сделаны были, оставалось только провода припаять)



Re: станок для выжигания=)

Ну это смотря кто подошто заточен
Есть вопрос к знатокам электронщикам
Что если вместо логики 555ТМ7 поставить ULN2803(ключь нижнего плеча 8 каналов 0,5А) и ключ верхнего плеча тоже 8 каналов 0,5А UDN2981. на ULN подаём управляющую последовательность импульсов и стучим обмотками об землю а UDN подтягиваем нужный двигатель к + питания заставляя его вертеться. Как вы считаете жить будет?



Re: станок для выжигания=)

если сказать точнее 555TM7-это четыре D-триггера с прямыми и инверсными выходами
а ULN2803 это и есть ключи нагрузки(если не ошибаюсь) , и замене они не подлежат



Re: станок для выжигания=)

Так знатоки подсказываем.Разобрал шаговик от сканера с 4 проводнои запиткои,и немного офигел.сердечник цилиндрическии магнит а поверх него две кольцевые катушки намотаны расположены вдоль вала двигателя.а между катушками проложены две пластины которые нарезаны и ввгнуты к магниту со смешеным шагом друг относительно друга.Есть смысл этот эти катушки разматывать искать середину и выводить концы?Если непонятно написал поже выложу фото...Заранее спасибо!



Re: станок для выжигания=)

Катушки намотаны в плоскости вращения двигателя на двух кольцах с внутренней насечкой ? Если да то невыйдет нужно или есчё 2 кольца добавлять (ЧТО ЕСТЬ БОЛЬШОЙ ГЕМОР) или попробй поочерёдно запитать катушки возможно будет работать как униполярник с большим шагом . Китайские инженеры очень часто эксперементируют с движками мне один раз попался униполярник с 5-Ю!!! фазами! (размер шага они чтоли уменьшить хотели)



Re: станок для выжигания=)

Понятно тогда не буду этот двигатель курочить а поставлю на место,сканер то рабочии пусть стоит.

http://www.youtube.com/watch?v=sr5U5YlE ... re=related а вот тут вроде от сканера двигателя 4 проводные.как так сделано?Может его заколебать и софт скинет.



Re: станок для выжигания=)

там скорей всего с 4 проводами) мне такоже всмысле бенку попался
