станок для выжигания (обьеденённый топ , потипу курилки)

Re: станок для выжигания=)

SviMik

А от чего эти движки?

Если сбросиш все размеры могу под них крепления сделать.
но это после того как приводную часть отработаю.



Re: станок для выжигания=)

нашол форум RC гоу туда там про чпу станки полным полно всего http://forum.rcdesign.ru/f41/



Re: станок для выжигания=)

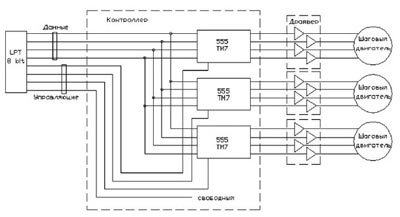

Все стандартные решения LPT -> Логика -> ключи -> Стандартный халявный софт
USB/Rs232 -> покупайте контроллер (в лучшем случае прошивку в HEX дадут) покупайте софт -> радуйтесь
А какие команды принемает и отдаёт тот-же самый Матч2 или Мастеркам нигде не нашел. на LPT контроллер любой школьник соберёт и в сети готовых решений полно.
Протокол обмена процессора с стандартным софтом не подскажите?



Re: станок для выжигания=)

вот что нашёл =) это подойдёт для шаговиков из двд привода?



Re: станок для выжигания=)

там можно механику позаимствовать и еще у известного Чана есть проэкт и схемы для ЧПУ я в англиском плохо понемаю,поэтому нифига там не разобрался.Посмотрите кто понемает



Re: станок для выжигания=)

Да собирал я эту хрень 5 лет назад под USB/RS232 ХОЧУУУ
и для движка этого нужны другие дрова он биполярный!
используется связка L297(формирователь импульсов) - L298(силовые биполярные ключи)
на L297 на один вход даёш 1 движек делает шаг в право второй вход задаёт направление вращение 0 - прямое 1 обратное и режим микрошага в ней есть. Но есть 2 но 1. Софт верхнего уровня. и 2. дешевле и проще найти биполярный движек чем искать эти микрухи да и стоят они нехило L297 350р L298 450р (покупал 2 года назад) итого 1600 р на 2 оси
при том что на униполярных можно в 100р уложится для решения тойже задачи.

Чан делал на простых коллекторных движках с обратной связью (тот-же гальвонометор спо своей сути только с механикой там проще)



Re: станок для выжигания=)

L297 Не нужен! Он практически только и делает, что реализует несложную логику, которую может делать МК.
L298 - 272р даже в моём, не самом выгодном магазине.
Плюс к тому же, вместо L298 можно использовать кучку транзисторов



Re: станок для выжигания=)

вот тут как я понемаю можно из обычного струиного принтера только наверх лазер с модуляциеи.http://homemade3dprinter.blogspot.com/



Re: станок для выжигания=)

В вышеприведенной ссылке помоему товарищ просто переделал механику оставив родной драйвер печати принтера насколько я понял он послойно печатает краской по муке?



Re: станок для выжигания=)

на гипсе



Re: станок для выжигания=)

Из древнего харда:
[attachment=6:2z2ns3ol]foto822.jpg[/attachment:2z2ns3ol][attachment=5:2z2ns3ol]foto823.jpg[/attachment:2z2ns3ol]

Какой-то из сканера, какой-то из принтера.

Первый:
[attachment=4:2z2ns3ol]foto824.jpg[/attachment:2z2ns3ol][attachment=3:2z2ns3ol]foto825.jpg[/attachment:2z2ns3ol]

Второй:

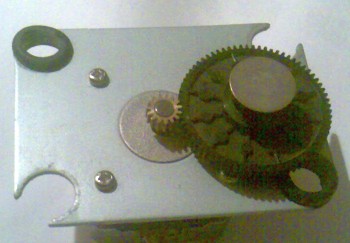

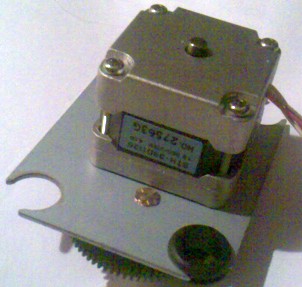

[attachment=2:2z2ns3ol]foto826.jpg[/attachment:2z2ns3ol][attachment=1:2z2ns3ol]foto827.jpg[/attachment:2z2ns3ol][attachment=0:2z2ns3ol]foto828.jpg[/attachment:2z2ns3ol]



Re: станок для выжигания=)

Разобрал свой старый хард и там биполярники перерыл кучу FDD 3,5 и 5,25 и там они если к выходным не найду нормальный униполярник у меня будет истерика хоть в магазин за ними иди.



Re: станок для выжигания=)

Да хватит ныть, биполярники лучше по соотношению мощность\размер! Поэтому их щас и юзают. Просто спаяй схему для управления и всё.
L298 - 272р, могу лично выслать.
А новый шаговик - от 1200р за штуку.



Re: станок для выжигания=)

Есть у меня пара L298, на следующей неделе прийдёт "ардуино" (он мне больше как программатор нужен) буду ставить движки и дорабатывать координатный стол



Re: станок для выжигания=)

вот=) нарыл двигателей



Re: станок для выжигания=)

Ещё один в гараже нашёл. Уже 5

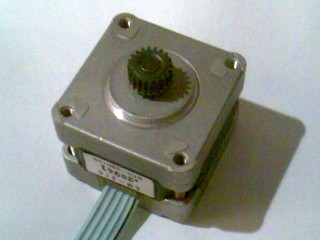

[attachment=1:1ijwvr3e]foto829.jpg[/attachment:1ijwvr3e][attachment=0:1ijwvr3e]foto830.jpg[/attachment:1ijwvr3e]



Re: станок для выжигания=)

в каких деваисах стоят хорошие двигателя? которые нам подходят идеально марка модель (кто что знает),что-бы хоть знать что искать

Lazer63 если можеш сфотои направляюшие поближе



Re: станок для выжигания=)

самые удобные стоят в старых матричных принтерах формата А3 =)



Re: станок для выжигания=)

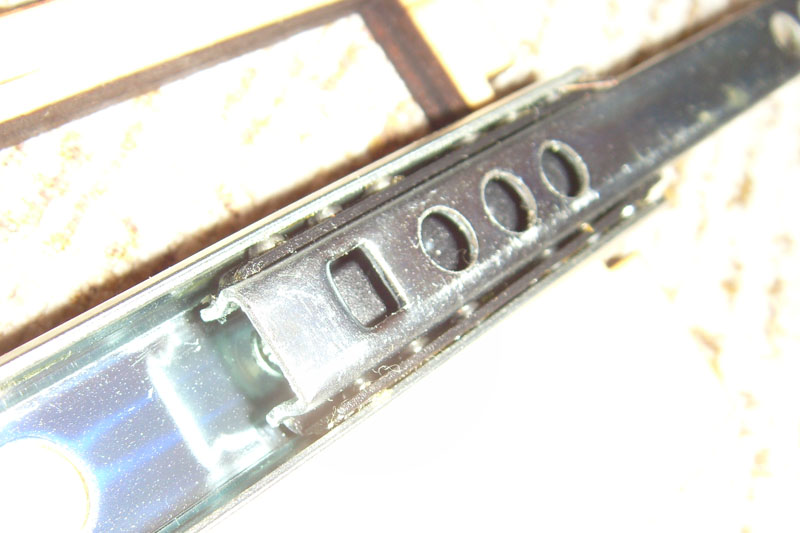

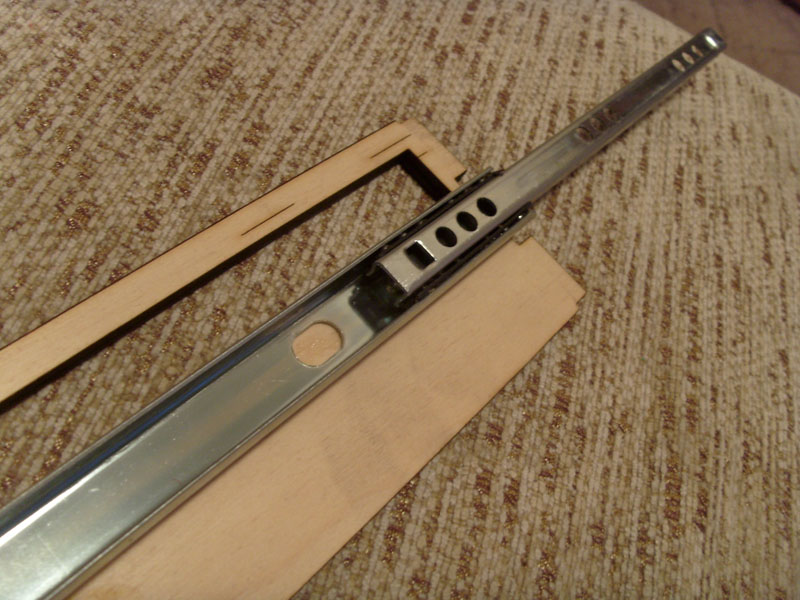

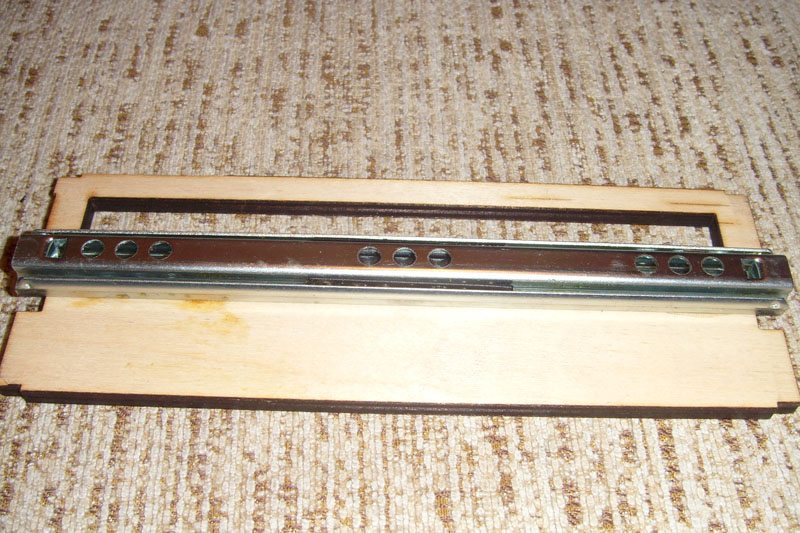

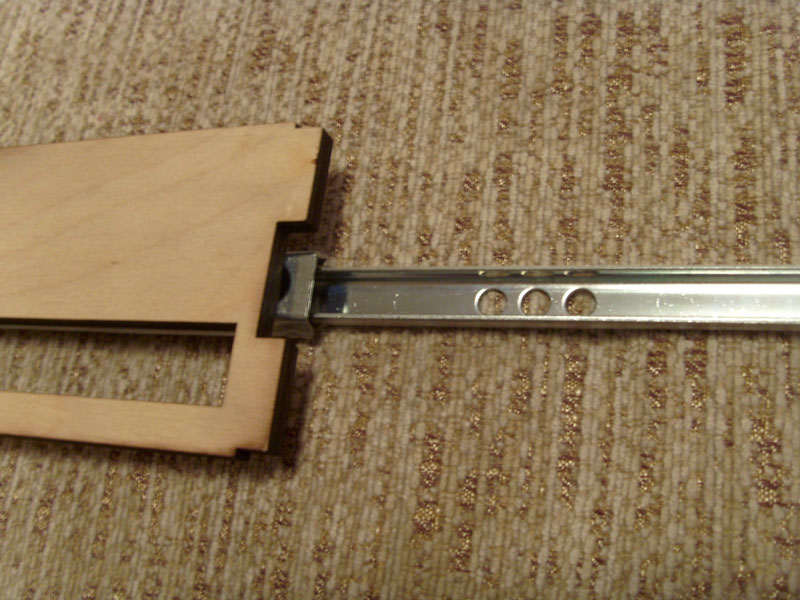

Держи



Re: станок для выжигания=)

объясните пожалуйста чем они удобны?
