станок для выжигания (обьеденённый топ , потипу курилки)

Re: станок для выжигания=)

это движок для каретки от двд дисковода.. мне попадались пару таких..
да и из флопика такие доставал



Re: станок для выжигания=)

кто что знает про rs232?



Re: станок для выжигания=)

Википедия знает. В чём именно вопрос?



Re: станок для выжигания=)

rкак его реализовать во плоти)



Re: станок для выжигания=)

управление через rs232 без микропроцессора не сделаешь.
Без знаний и навыков программирования "БЫСТРО И ДЁШЕВО" это не сделаете если хотите быстро и качественно купите готовый CNC станок и не парьтесь собирать по частям из полуфабрикатов (отдельно лазер, отдельно направляющие, контроллер управления ШД, софт тоже не бесплатный) выйдет дороже готовый лазер ЧПУ 40 ват формата А4 около 50К рублей стоит. преще чем LPT в природе быть не может.
Если нам нужна игрушка с чпу то давайте дружно чесать репу как её сделать.
Если чесать репу лень то в сети есть полно сайтов с готовыми решениями ищем и копируем 1:1 не вникая в подробности. К вечеру я столик сделаю к концу следующей недели привода.
думайте над софтом и системой управления.



Re: станок для выжигания=)

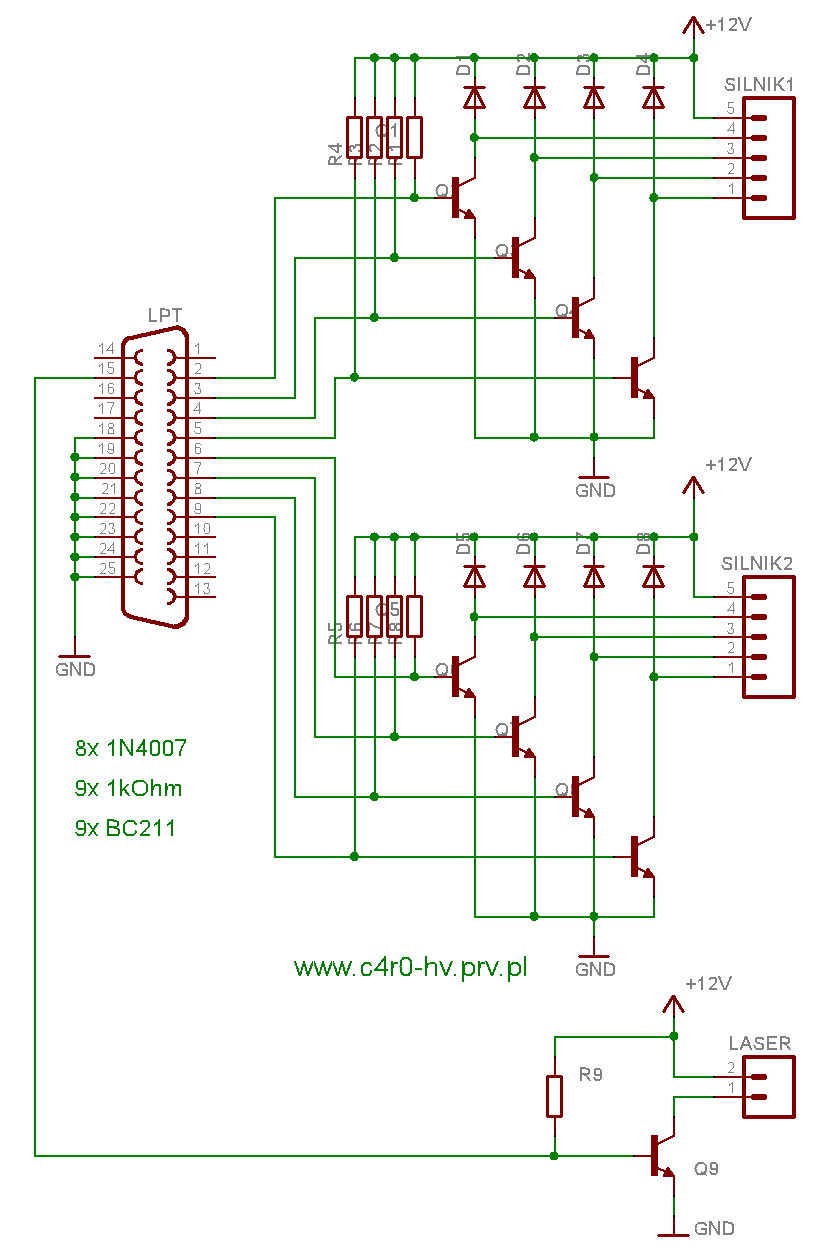

можно по этой схеме, только для других движков. и прогу переписать



Re: станок для выжигания=)

это схема для обычных шаговиков (с 5-6 проводами)
можно сильно упростить используя ULN2803 (8 ключей) как драйвер шаговиков и 1 диод шоттки (подобрать под вольтаж и ампераж шаговиков) для защиты



Re: станок для выжигания=)

а для движков с 4 проводами не подойдёт?



Re: станок для выжигания=)

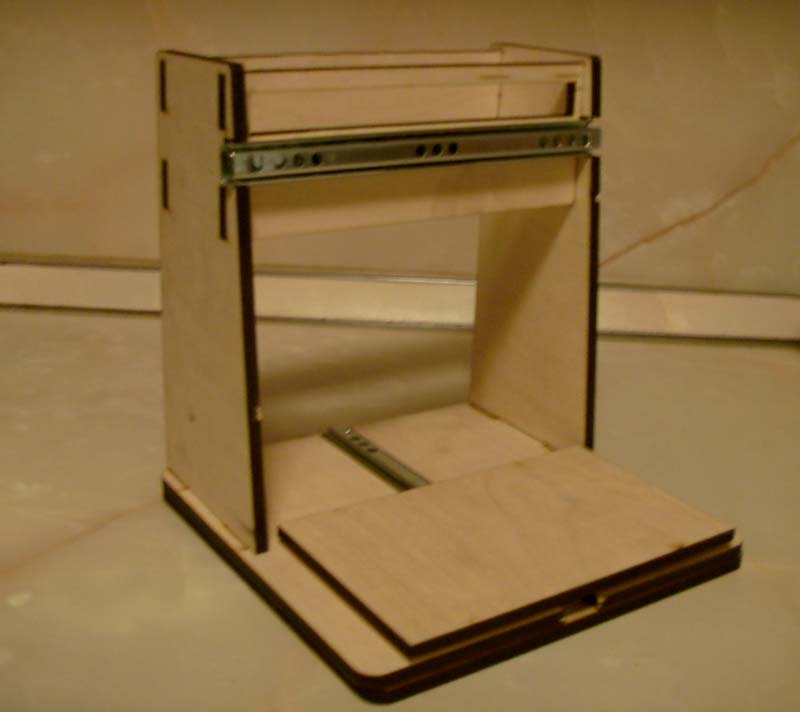

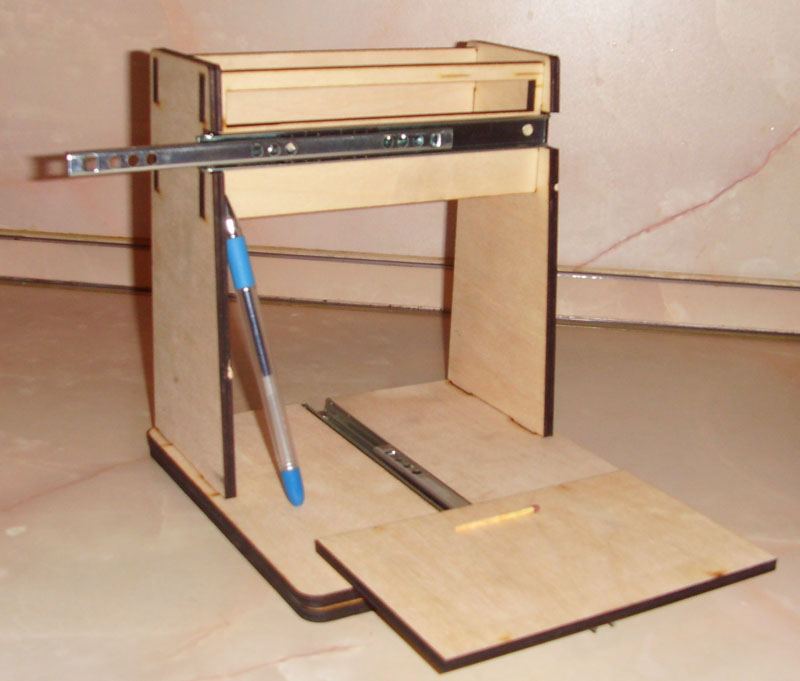

Вот что сегодня начало получаться Отрабатываю пока на 6мм фанере окончательный вариант будет из орг стекла.
Собрано на мебельных направляющих ширина 17мм длинна 185мм.
На этой неделе буду думать над приводом.



Re: станок для выжигания=)

Код на пхп, рисующий линию по точкам.

Код:

function imagelinem(&$im, $x1, $y1, $x2, $y2, $color){
	$dist=abs(sqrt(pow(abs($x1-$x2), 2)+pow(abs($y1-$y2), 2)));
	$dx=$x2-$x1;
	$dy=$y2-$y1;
	for($i=0;$i<$dist;$i+=4){
		imagesetpixel($im, $x1+($dx/$dist*$i), $y1+($dy/$dist*$i), $color);
	}
}

Вот что реально она нарисовала:


(размеры конечно проставил для наглядности я сам ).

Интереснее с окружностями (но тоже решаемо).

Вот небольшой скрипт на пхп, который умеет парсить hpgl и рисовать
http://svimik.com/hpgl.php
Всё это написано за час, включая чтение спецификаций на hpgl-формат.



Re: станок для выжигания=)

ftp://svimik.com/soft/nccad7.zip
как скачать?
заранее спасибо



Re: станок для выжигания=)

Обьясните человеку, как скачивать файлы...
ПИРОТЕХНИК, попробуй для начала кликнуть по ссылке



Re: станок для выжигания=)

пробовал)

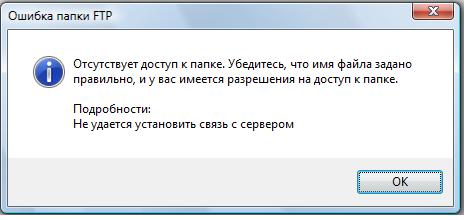

вот что пишет



Re: станок для выжигания=)

Лёд тронулся господа присяжные заседатели!
Такими темпами к 8-му марта будем вовсю резать эксклюзианые атркытки из черного картона и гравировать магнитики на спилах дерева.
В данный момент ищу униполярный шаговик нормальных размеров под рукой только ДШИ-200 и биполярники от принтероа и FDD



Re: станок для выжигания=)

Жаль, что станок - слишком большая вещь для почты. А то обменялись бы. Мне механику, а я напишу софт



Re: станок для выжигания=)

А почему большая? В разобраном виде получаестя пакет 200Х200Х60мм без движков их проще самому поставить. Конструкцию буду делать так, чтоб собиралась с закрытыми глазами на клею и болтах максимум за 30 минут.
Я только за



Re: станок для выжигания=)

шаговик с 4 проводами просто так не подключить к ЛПТ, ибо биполярка (4проводной) питается хитро... с прямыми и обратными токами на обмотках... тут нужны специализированные микросхемы (которые еще и редкие)

поэтому не парьте мозги и ищите 5-6 проводные (униполярные) шаговики



Re: станок для выжигания=)

ПИРОТЕХНИК Ссылка рабочая, все качается весит 49,9Mb



Re: станок для выжигания=)

Lazer63
Есть правда вопрос - а какие движки подойдут к твоей конструкции? И куда их крепить.

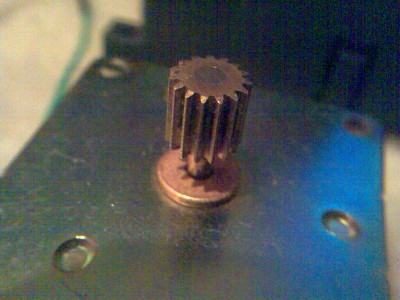

У большинства на валу зубчатое колесо. К некоторым есть ремень и второе колесо (оригинальная механика вобщем).

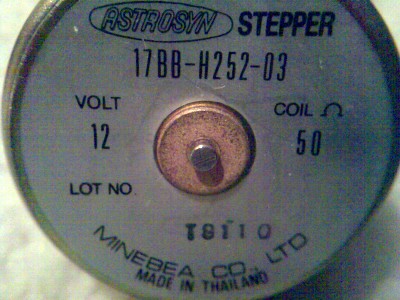

Вот пример одного. Если надо - ещё нафоткаю.
[attachment=1:lof47y3f]foto820.jpg[/attachment:lof47y3f][attachment=0:lof47y3f]foto821.jpg[/attachment:lof47y3f]



Re: станок для выжигания=)

По поводу ШД и привода есть несколько мыслей
1. Использовать ходовой винт.
плюсы: жесткая конструкция, это я уже делал, теоретическая точность позиционирования в режиме полного шага 0,005мм.
минусы: большой люфт в паре винт-гайка, нужны подшипники, нужена идеально ровная шпилька и много лишних деталей.
2. Ременная передача.
плюсы: простота изготовления высокая скорость перемещения .
минусы: пока незнаю из чего делать ремни
3. Прямой привод.
клеим на направляющую резиновую ленту и прижимаем вал ШД с насаженой на него шестернёй к ней пружиной.

(в выходные буду пробовать на практике)

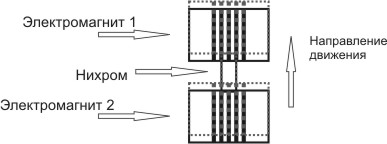

4. Дикая идея - Линейный шаговый двигатель см. изображение
алгоритм работы
1 подайтся напряжение на электромагнит 2. --> подайтся напряжение на нихромовую проволоку соединяющую эл. магниты (она нагреваясь расширяется и двигает ЭМ 1 вперёд) включаем ЭМ 1 отключаем напряжение на нихроме отключаем ЭМ 2 и так далее.
Один знакомый зубр электроники собирал такую конструкцию лет 20 назад и говорит ползала у него эта хрень со скоростью до 5 мм/сек
