станок для выжигания (обьеденённый топ , потипу курилки)

Re: станок для выжигания=)

это не то... фактически это ключи для высоких токов и напряжений (600мА и 36В)
такое могло бы подойти для обычных униполярных ШД (с 5-6 проводами)
вот только гораздо легче для униполярников использовать ULN2003 (при управлении TTL уровнями)



Re: станок для выжигания=)

А чегой-то сразу не подходят? У биполярных больше КПД, а схема собирается вообще без проблем!



Re: станок для выжигания=)

решили же , что от сканеров и принтеров шагоовики



Re: станок для выжигания=)

http://c4r0.skrzynka.org/_hv/index.php? ... ers/ploter
вот..

а для первого станка простейшей сборки можно и расмером с мышки движок поставить.. лишь бы работало



Re: станок для выжигания=)

вот что есть для станка



Re: станок для выжигания=)

Есче бы автор исходничек программы выложил, интерестно как он битмап в HPGL конвертит
И опять же этот девайс LPT шный и столики координвтные такие на дороге не валяются

Вопрос знатакам что лучше ходовой винт или ременная передача?



Re: станок для выжигания=)

вот программа http://c4r0.skrzynka.org/_hv/lasers/pro ... lotera.zip



Re: станок для выжигания=)

где???



Re: станок для выжигания=)

ссылка ) есчё раз http://c4r0.skrzynka.org/_hv/lasers/pro ... lotera.zip



Re: станок для выжигания=)

Очередной вопрос знатокам на этот раз програмного плана.
Есть такой стандарт управления плоттерами и плоттеро-подобными подобными системами HPGL.
Стандартных команд там куча но для управления самопальными 2-х мерными ЧПУ в основном используются урезанная его часть
пример прямоугольник.
DF;
PS210,298; определяет координату размера страници (правый нижний угол)
DT;
SP1; Выбор инструмента (перо 1)
PA26,191;PD26,191,26,146;PU; РА - перемешает перо в координату 26,191 PD - опускает перо (в нашем случае включает лазер) и перемещает его из координаты 26,191 в координату 26,146 PU - поднимает перо (выключает)
PA26,146;PD26,146,92,146;PU;
PA92,146;PD92,146,92,191;PU;
PA26,191;PD26,191,92,191;PU;

С прямоугольниками всё вроде понятно отколибровал в софте систему координат и шагай в право или влево.
Вопрос как быть с диагональю и прямыми идущими под углом
пример
PA26,146;PD26,146,45,210;PU



Re: станок для выжигания=)

сделал ещё пару лазеров для станка



Re: станок для выжигания=)

Может кто и схему драйвера работающего от сети с модуляцией выложит?



Re: станок для выжигания=)

Была у меня кстати одна удобная прога для небольшого станка с ЧПУ. Она в HPGL могла экспортировать. И что, как я теперь понял, уникально - она графическая (а для "больших" ЧПУ пишут текстовым языком).
ftp://svimik.com/soft/nccad7.zip

Кстати спасибо, что напомнил про HPGL - хороший формат, легко парсится.

Просчитывать промежуточные позиции, как ещё С точностью, образно говоря "через пиксель" расчитать траекторию, и обходить все точки по получившемуся пунктиру.



Re: станок для выжигания=)

Алгоритм не сбросиш попробую на LabWiev написать
Или кто другой с софтом заморочиться?
Зватра начну механику делать.

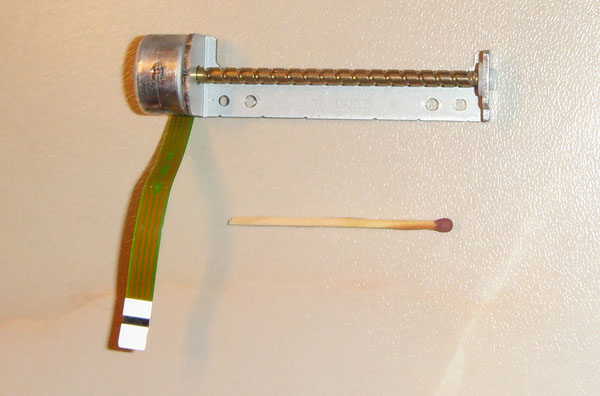

К стати никто не знает откуда этот движек?
нашел в хламе толи от DVD толи от 3,5 дисковода



Re: станок для выжигания=)

Я как-то не привык писать для коня в вакууме... В том смысле, что у меня ни железа, ни симулятора подходящего...
Но на днях попробую написать симулятор, который на картинке точки расставит.

Может 5" дисковод? У 3.5" я не видел такой рамки... Там вытаскиваешь - и этот вал болтается, а без центровки его уже клинит. По сути, они не пригодны становятся, если нет такой рамки.



Re: станок для выжигания=)

А зачем его вытаскивать ремень на вал и 2 ограничителя чтобы ремень по валу не гулял.
Рабочее поле маленькое вас подвижной части - птичий сопротивления движению нет лазер не фрезерная головка. даже не зубчатый ремень с нормальной натяжкой проскальзывать не будет.
хочу чтоб вся конструкция на листе бумаги А5 уместилась



Re: станок для выжигания=)

Нет, ты не понял. Я разбирал 2 десятка 3.5" дисководов - там нет отдельной рамки, как на твоей фотке. Там конец вала с подшипником крепится к выступу общей рамы дисковода, которая размером с весь дисковод. И если попытаться разобрать - в руках остаётся движок с болтающимся валом, а подшипник остаётся внутри.
Я не знаю, где ты нашёл движок с персональной рамкой



Re: станок для выжигания=)

Я тоже не помню откуда его выдрал ну а рамку можно и сделать там помоему упорный подшипник из 1 го шарика и сам вал в движке подпружинен (есть и такой у меня ) я делал рамку из оргстекла фиксировал свободный конец вала саморезом в валу есть выемка под упорный шарик. Мы же не промышленный станок собираем часов на 30 непрерывной работы его хватит точно а то и больше. если раньше не надоест с ним играться.
