станок для выжигания (обьеденённый топ , потипу курилки)

Тема в разделе 'Обработка лазером', создана пользователем ПИРОТЕХНИК, 12 янв 2010.

Страница 11 из 11
  1. ArtDen

    ArtDen Пользователь

    Re: станок для выжигания=)

    Кстати, а где кто берёт шаговые двигатели? Сегодня был на радиотуче. Нашёл один очень ржавый моторчик неизвестной конструкции с 6-ю выводами, которые все звонились между собой. Естественно не взял.

    ArtDen, 28 фев 2010
    #201
  2. nERV

    nERV Модератор Staff Member

    Re: станок для выжигания=)

    Есть такой замечательный принтер советский СМ6337 формата А3 матричный. там есть замечательные шаговики, линейные направляющие и много чего еще.

    nERV, 28 фев 2010
    #202
  3. Lazer63

    Lazer63 Пользователь

    Re: станок для выжигания=)

    В принтерах неплохие движки водятся за 100 - 200 р в любом сервисе можно разжиться дохлым струйником а то и несколько отсыпят. В конторах занимающихся ремонтом кассовых аппаратов тоже движки водятся (правда мне уже месяц обещают привезти) из "новых" дисководов после 95 г выпуска движки не катят шаг 18* и конструкция двигателя протезная.

    Lazer63, 28 фев 2010
    #203
  4. nERV

    nERV Модератор Staff Member

    Re: станок для выжигания=)

    для меня главный вопрос именно в станине и направляющих. именно от этих компонентов в основном зависит точность станка. покупка нормальных рельсовых направляющих и линейных подшипников к ним довольно солидная часть бюджета домашнего станка.
    в современных струйниках это довольно жиденькие части. старые матричники рулят. как вариант EPSON LX-100.

    nERV, 28 фев 2010
    #204
  5. luxor

    luxor Модератор Staff Member

    luxor, 2 мар 2010
    #205
  6. Acinonyx

    Acinonyx Пользователь

    Re: станок для выжигания=)

    в качестве направляющих вполне сойдут мебельные шариковые направляющие (после незначительной доводки и обработки кувалдой и напильником) типа таких http://www.newfurnitura.ru/catalogue/category/94/
    люфты можно проверить в магазине

    Acinonyx, 3 мар 2010
    #206
  7. электроприводчик

    электроприводчик Пользователь

    Re: станок для выжигания=)

    запустил движки по проге катаються MACH 3 крутит.приступил ксборке механики (засяду в гараж сегодня) как сделаю отпишусь статьей

    электроприводчик, 3 мар 2010
    #207
  8. luxor

    luxor Модератор Staff Member

    Re: станок для выжигания=)

    Ты что на него ставить будеш ? лазер ? гравёр ?

    luxor, 3 мар 2010
    #208
  9. luxor

    luxor Модератор Staff Member

    Re: станок для выжигания=)

    Люди гляньте ктонибудь разводку на наличие ошибок , ну и какие замечания будут тоже :)
    Микруха 74HC14 оптроны 4N35 вход лпт порта притянут резиками 4,7 КОм к +5 вольтам , токозадающие резики 470Ом


    Вложения:

    • opto1.JPG
      Размер файла:
      60 КБ
      Просмотров:
      874
    luxor, 8 мар 2010
    #209
  10. luxor

    luxor Модератор Staff Member

    Re: станок для выжигания=)

    Неужель некому :(

    luxor, 9 мар 2010
    #210
  11. электроприводчик

    электроприводчик Пользователь

    Re: станок для выжигания=)

    все запустил станок с лазером (маркер) 2 степени свободы х у рисует отлично,подключу инет себе отпишусь статьей. кто будет делать лучше выбирайте движки с малыми шагами или втыкаите через редуктор.инече получаеться большие шагй.схему просмотрю отпишусь.

    электроприводчик, 10 мар 2010
    #211
  12. ArtDen

    ArtDen Пользователь

    Re: станок для выжигания=)

    Так можно же микрошаг организовать

    ArtDen, 10 мар 2010
    #212
  13. электроприводчик

    электроприводчик Пользователь

    Re: станок для выжигания=)

    что надо бобавить в схему L297-298?
    у меня вроде шаг,1\2 шага перемычки меняються у луксора такоише только с оптопарами на входах.у меня напрямую.
    лучше всего делать на винтах с г образнои гаикой.

    электроприводчик, 10 мар 2010
    #213
  14. ArtDen

    ArtDen Пользователь

    Re: станок для выжигания=)

    Чтобы получить микрошаг, L297 как я понял, не подходит. Я для микрошага буду использовать связку "микроконтроллер-L298". Сам микрошаг будет задаваться ШИМом от микроконтролера.
    А ты редукторы не ставил?

    ArtDen, 10 мар 2010
    #214
  15. luxor

    luxor Модератор Staff Member

    Re: станок для выжигания=)

    http://savepic.org/295632.htm
    Платка траванулась более менее , но на фоте кажется что сверху немного стравлено место под лпт
    печатка в архиве


    Вложения:

    • OPTO-lpt.rar
      Размер файла:
      8,7 КБ
      Просмотров:
      300
    luxor, 10 мар 2010
    #215
  16. электроприводчик

    электроприводчик Пользователь

    Re: станок для выжигания=)

    какой транзистор можно применить в этои схеме?Полевик IRFIZ44 ПОДОИДЕТ?????


    Вложения:

    электроприводчик, 11 мар 2010
    #216
  17. ArtDen

    ArtDen Пользователь

    Re: станок для выжигания=)

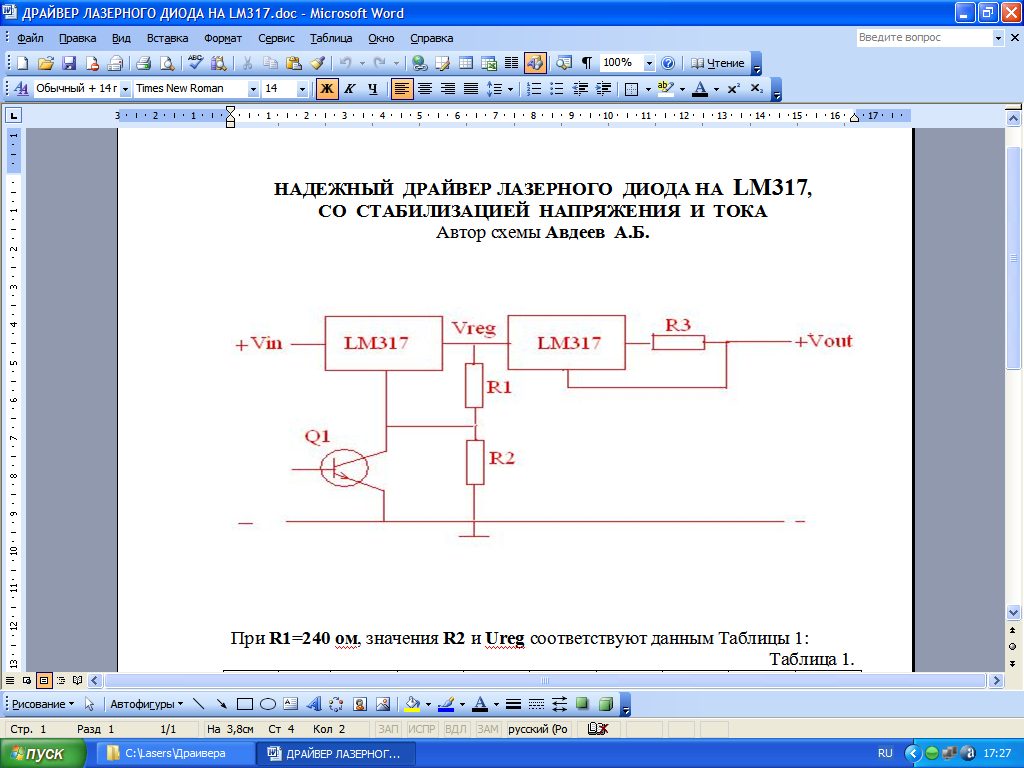

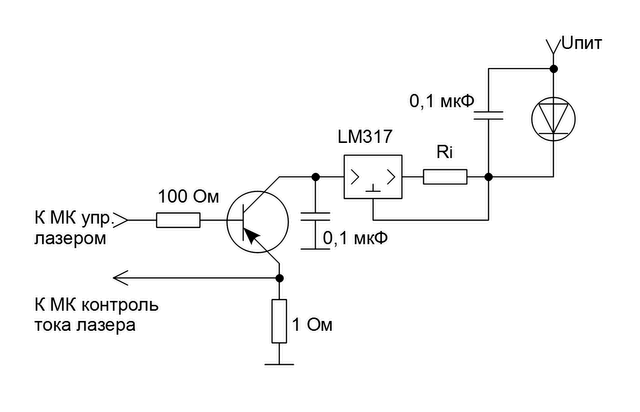

    Непонятно зачем и ток и напряжение стабилизировать. У меня сейчас подключен вот по такой схеме:


    Вложения:

    ArtDen, 11 мар 2010
    #217
  18. ArtDen

    ArtDen Пользователь

    Re: станок для выжигания=)

    Упс. ошибся. Подправил схемку

    ArtDen, 11 мар 2010
    #218
  19. электроприводчик

    электроприводчик Пользователь

    Re: станок для выжигания=)

    блок выдает после моста и кондеров примерно 16В вся схема питаеться от этого.

    электроприводчик, 11 мар 2010
    #219
  20. AvataR

    AvataR Новичок

    А готовой инструкции по созданию лазерного выжигателя, систематизирующей все 11 страниц, никто не написал?)
    Если такая существует на русском - дайте, пожалуйста, ссылочку.

    AvataR, 3 апр 2011
