станок для выжигания (обьеденённый топ , потипу курилки)

Тема в разделе 'Обработка лазером', создана пользователем ПИРОТЕХНИК, 12 янв 2010.

  1. Dj_smart

    Dj_smart Новичок

    Re: станок для выжигания=)

    Всё правильно. Я смотрел со стороны нихрома. А у вас лазер. Безинерционная система. Сложно перестроится. Просто меняется плотность точек на мм?
    Именно это и имел ввиду.

  2. Lazer63

    Lazer63 Пользователь

    Re: станок для выжигания=)

    Именно так оно и происходит и с нихромом помоему так можно если иголкой жеч только медленно очень получиться :(
    Лазер формат А4 за 15 минут заливает с разрешением 300dpi нихром же часов 5 трудиться будет :(

  3. Dj_smart

    Dj_smart Новичок

    Re: станок для выжигания=)

    Боюсь побольше... Тут мало того, что лазер мгновенно наносит точку, так и нет перемещений по Z, а это львиная доля времени.

  4. Lazer63

    Lazer63 Пользователь

    Re: станок для выжигания=)

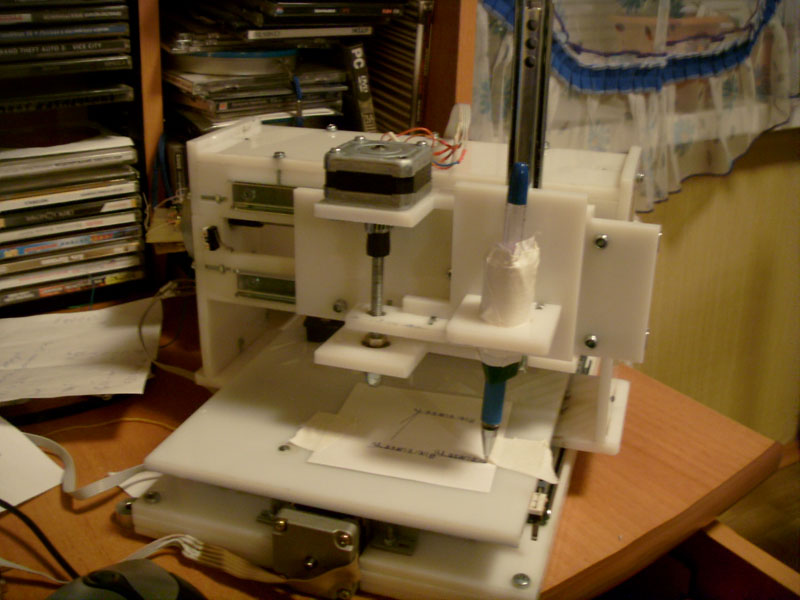

    Сегодня моя конструкция совершила первые осмысленные движения и даже написала слово не из 3-х букв а чуть подлиннее :D
    http://www.youtube.com/watch?v=ltZGii5TRYQ

    Для полного счастья осталось собрать нормальную схему управления, драйвера движков (люфтов практически нет но шаги пропускает мама не горюй).
    Рабочее поле получилось 175Х135Х30 (хотел 150Х200 да с просчитался не учел длину ходовой гайки) на изготовление ушло 0,3 м2 6мм оргстекла 2 древних дисковода 1 принтер (двигатели :D ) шпилька м6 0,5м и горсть разноколиберных винтов и гаек м3 - м4 оргстекло кроилось на лазерном резаке, дрелью просверлил только 4 дырки под крепление двигателей.


    Вложения:

    • CHUDOtEHNIKI.jpg
      Размер файла:
      103,5 КБ
      Просмотров:
      1.204
    • TTT.jpg
      Размер файла:
      61,5 КБ
      Просмотров:
      1.111
  5. ArtDen

    ArtDen Пользователь

    Re: станок для выжигания=)

    вот это аппарат! тоже чтоли собрать что-то наподобе... :)

  6. ПИРОТЕХНИК

    ПИРОТЕХНИК Новичок

  7. ПИРОТЕХНИК

    ПИРОТЕХНИК Новичок

  8. ArtDen

    ArtDen Пользователь

    Re: станок для выжигания=)

    Решил делать обратную связь передвижения каретки станка на оптопарах из старых мышек (которые с шариками). Никто не знает, какой примерно ток надо подавать на светодиоды этих оптопар?

  9. электроприводчик

    электроприводчик Пользователь

    Re: станок для выжигания=)

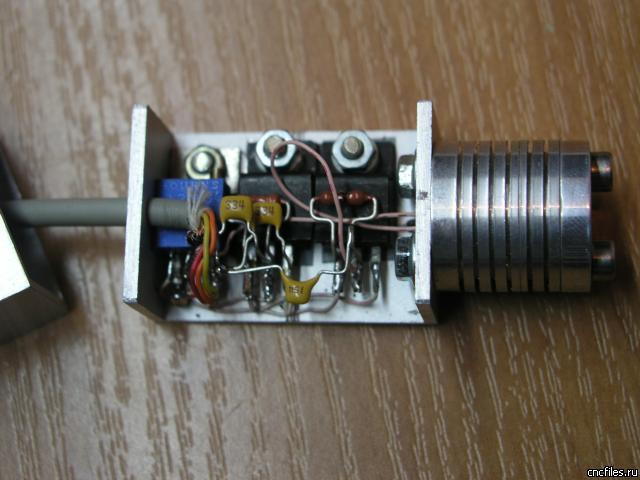

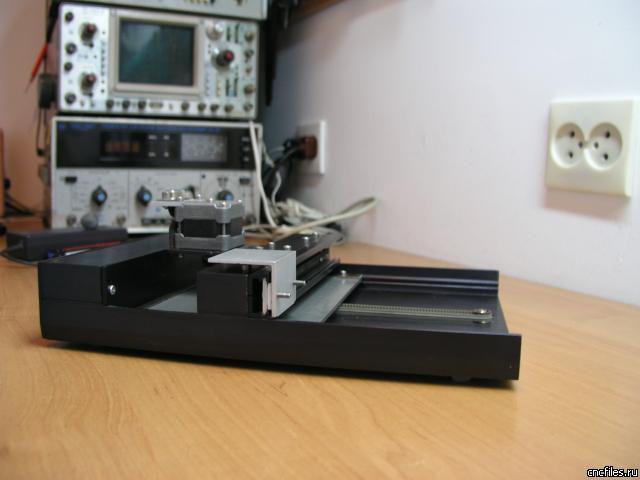

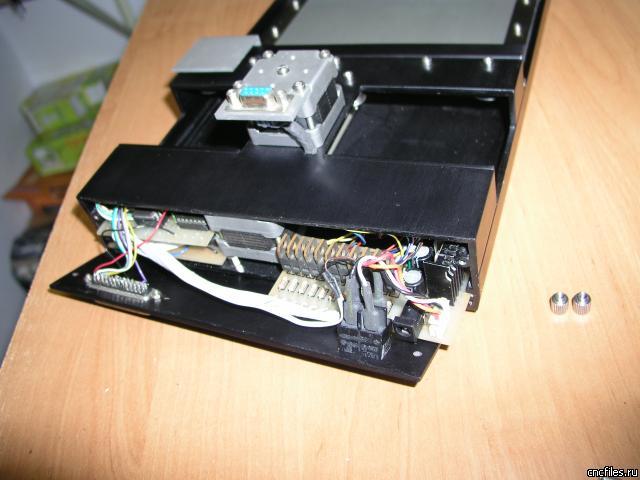

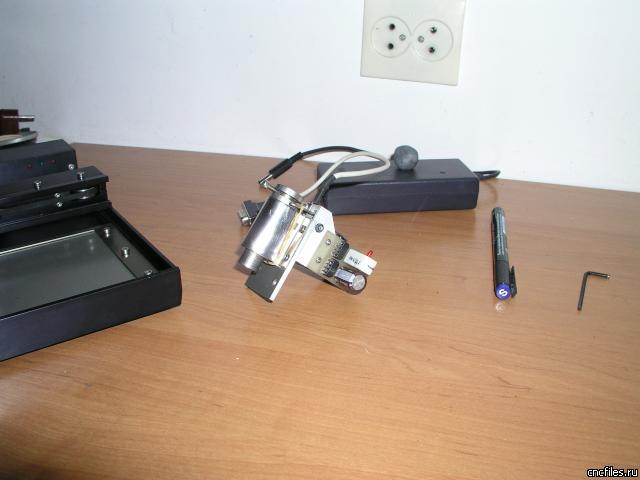

    вот на фото как я понемаю человек использовал что-то вроде 2 LM317. 1 - работает как ограничитель наприжения а 2 - как ограничитель тока?

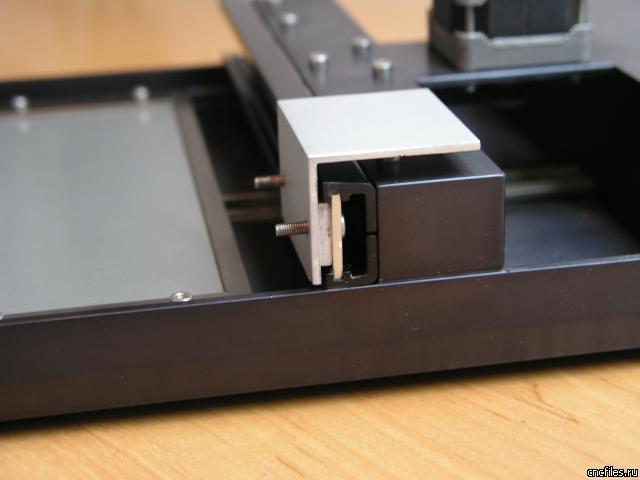

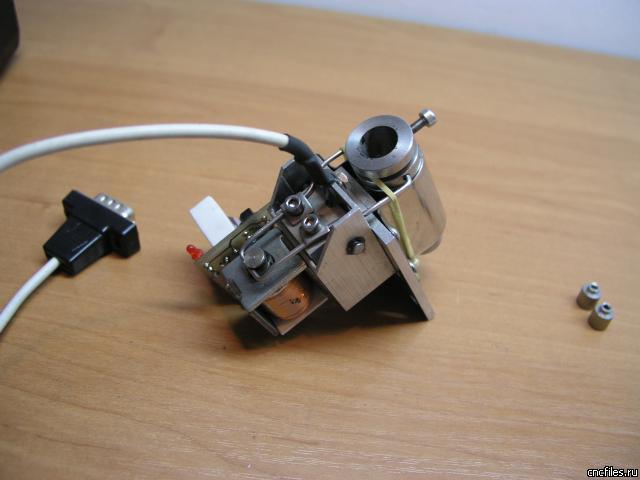

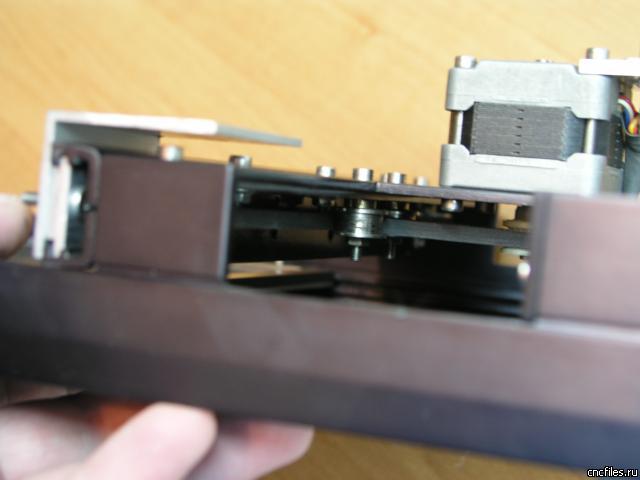

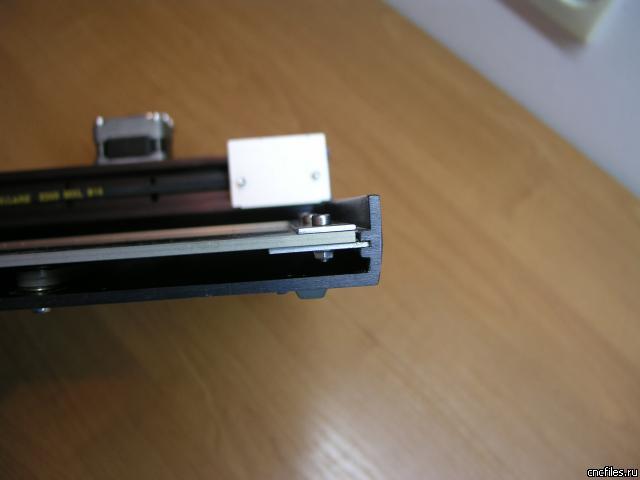

    остальные фото для информаций


    Вложения:

    • 1169.jpg
      Размер файла:
      39,7 КБ
      Просмотров:
      1.107
    • 1170.jpg
      Размер файла:
      28,3 КБ
      Просмотров:
      1.078
    • 1154.jpg
      Размер файла:
      28 КБ
      Просмотров:
      1.056
    • 1159.jpg
      Размер файла:
      23,1 КБ
      Просмотров:
      1.076
    • 1160.jpg
      Размер файла:
      22,9 КБ
      Просмотров:
      1.065
    • 1161.jpg
      Размер файла:
      39,4 КБ
      Просмотров:
      823
    • 1164.jpg
      Размер файла:
      17,7 КБ
      Просмотров:
      1.080
    • 1165.jpg
      Размер файла:
      27,7 КБ
      Просмотров:
      1.104
    • 1166.jpg
      Размер файла:
      27,7 КБ
      Просмотров:
      1.061
    • 1167.jpg
      Размер файла:
      28,7 КБ
      Просмотров:
      1.082
  10. электроприводчик

    электроприводчик Пользователь

    Re: станок для выжигания=)

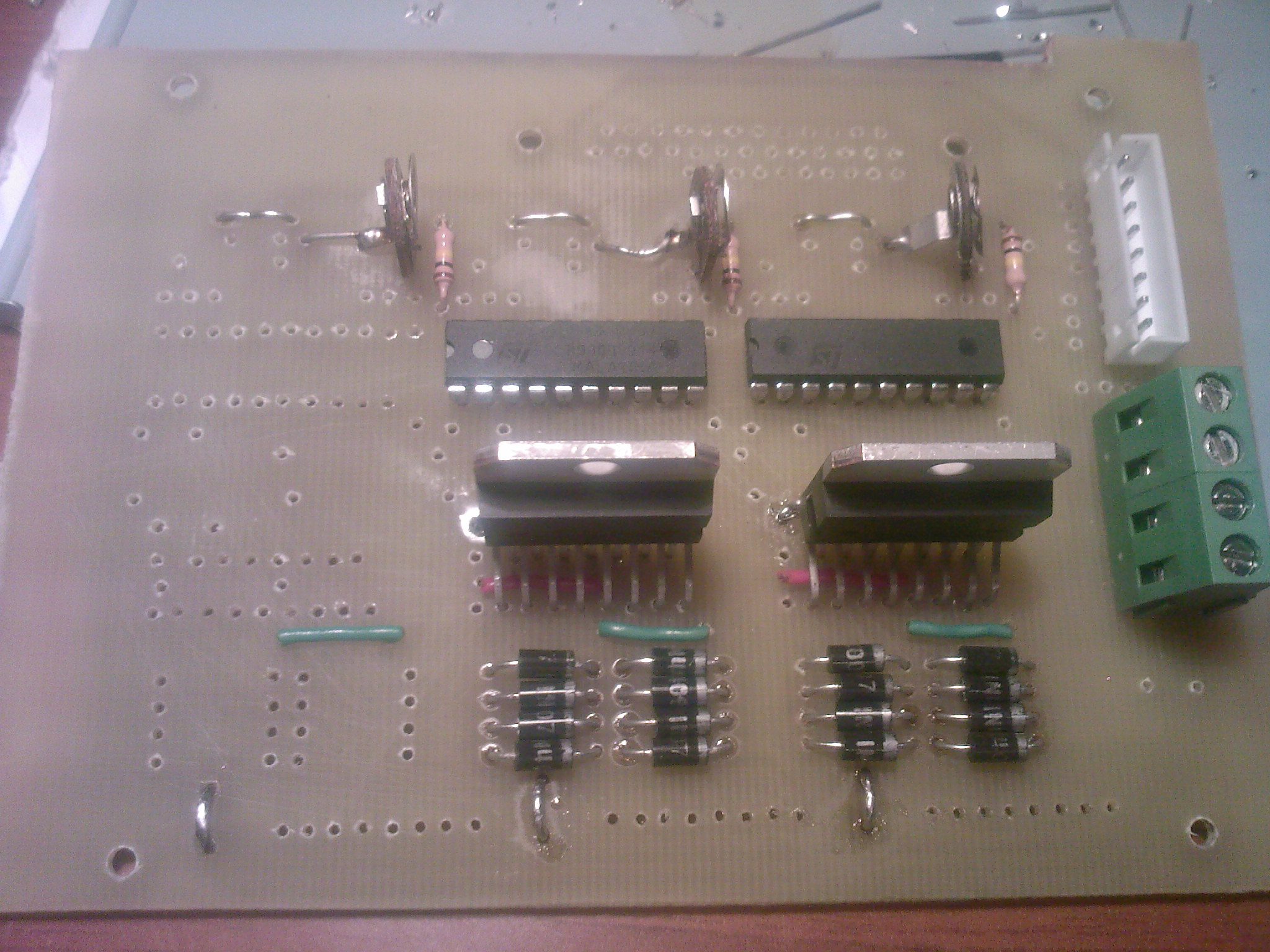

    Спаял если так можно сказать схему для L297-L298 осталось пару сопротивлений транзюк и входнои штекер LPT


    Вложения:

    • SP_A0850.jpg
      Размер файла:
      456,4 КБ
      Просмотров:
      1.048
  11. ArtDen

    ArtDen Пользователь

    Re: станок для выжигания=)

    L298?! Я посчитал, что мне за глаза L293 хватит. Вот начал уже собирать:
    [attachment=0:22m05evk]20100221-P2210876-small.jpg[/attachment:22m05evk]
    Шнур LPT там для прошивки контроллера нужен.


    Вложения:

  12. электроприводчик

    электроприводчик Пользователь

    Re: станок для выжигания=)

    ArtDen у тебя двигателя постояного тока и маломощьные поэтому и хватает L293.Мне такая не катит.

  13. ArtDen

    ArtDen Пользователь

    Re: станок для выжигания=)

    Ну да, естественно маломощные. Для перемещения лёгкой каретки с лазером, в принципе, большие мощности не нужны.

  14. электроприводчик

    электроприводчик Пользователь

    Re: станок для выжигания=)

    Да согласен если еще и направляюшие хорошие то вообше усилий не каких.У тебя интересная конструкция получаеться ОС оприческая будет.Жду результатов!!!!!!!!!

  15. ArtDen

    ArtDen Пользователь

    Re: станок для выжигания=)

    электроприводчик, да ОС будет на оптопарах от мышки. Программа для контроллера уже написана. Сейчас ищу редукторы на моторчики (жалко, что я не сохранил шестерёнки, когда разбирал DVD-приводы, моторчики, кстати, именно оттуда).

  16. электроприводчик

    электроприводчик Пользователь

    Re: станок для выжигания=)

    думаю CD привода наити не проблема для этои цели

  17. ArtDen

    ArtDen Пользователь

    Re: станок для выжигания=)

    Намучившись с поиском редуктора для двигателя постоянного тока, понял, что надо было делать на шаговиках... :)

  18. Lazer63

    Lazer63 Пользователь

    Re: станок для выжигания=)

    Как обычно..... интересный проект загибается из-за отсутствия нужной гайки ;)

  19. luxor

    luxor Модератор Staff Member

    Re: станок для выжигания=)

    А разве с дисководов не пойдут ? думаю пару сдромов найти не так уж и сложно

  20. ArtDen

    ArtDen Пользователь

    Re: станок для выжигания=)

    Уже нашёл. Но шестерёнки оттуда не совсем подходят для нормального редуктора. С моими куками-крюками я не смогу их нормально применить :( Пойду искать шаговики
