самодельные коллиматоры

Re: Коллиматор из подручных средств

да ну, линза из резака лучше всего, аиксис стекло стоит как вертолёт, а пластик не лучше двдишной.



Re: Коллиматор из подручных средств

В моей "конструкции" как раз линза из резака (за месяц пользования там уже не одна побывала ). Концентрические насечки на оной линзе - совсем не айс. ИМХО следует поискать другое решение. Впрочем - аиксиз я все-же "в живую" не видел, не буду спорить.



Re: Коллиматор из подручных средств

Поменяю аиксиз стекло на вертолет! Хотя бы на радиоуправляемый...



Первый опыт коллиматоростроения

Собсна собрал все, кроме коллиматора.. а потом и задумался... Из чего?!

На глаза попалась обычная шариковая ручка...
Резьба довольно таки тугая, лишних люфтов нет...
Как говорится, а вдруг получится?



Re: Первый опыт коллиматоростроения

Идея может быть и хорошая, но многим не понравится очень крупная резьба. Да и радиатор не представляю как крепить... Хотя может чего-нибудь и получится, дерзайте... Могу посоветовать антенный разъем или ВЧ-разъем.



Re: Первый опыт коллиматоростроения

Идея неплохая, а что за линза будет (от чего)?



например я собрал свой единственный коллиматор из соска от камеры (авто) и колпачка (латунь) +пружина от ручки и линза от dvd короткофокусная



собрал коллиматор из металлической ручки. незнаю, что за метал, но даже радиатор не нужен (ток под 190 вроде). и ещё очень удачно она разбиралась - ничего не резал/пилил. линза от привода, поцарапанная, но думаю суть видно



Народ! А расскажите кто как центрует линзы? Что-то я не совсем понимаю... пробовал по точке на потолке.. так точка при мелком перемещении линзы вроде не меняется, только двигается, то есть не понять когда найден центр... А если расфокусированное пятно - то можно попробовать сделать симметричным это пятно.. вроде сделал, закрепил.. Но потом при фокусировке в луч - луча не получается,.. пятно какое-то корявое... Или это от люфтов или что за фигня, что я не так делаю?
Пробовал даж включать ЛД мелким током, чтоб еле-еле светился, и смотреть в линзу, чтоб увидеть точку излучения. Но и тут глаз тоже точно не поставишь.. малейшие движения - и все убегает..



вот кароч

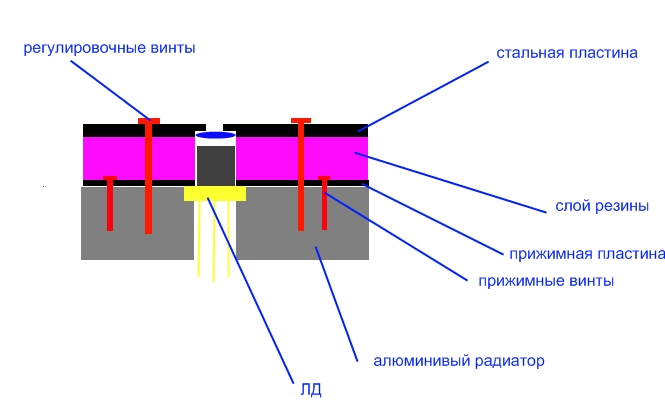

план немного изменился
может быть конструкция претендует на звание самой простота изготовления/точность регулировки
делается одной лишь дрелью без станков
4 винтика позволяют регулировать не только рсстояние ,но и угол



jor77, НЕ СМОТРИ НИКОГДА В ЛАЗЕР!!!!! одна вспышка - и свет потухнет!



Согласен полностью!
Но в данном случае вороятность вспышки была ничтожно мала. Тем более работал ЛД на единицах милиампер. Я все-таки не дурак, чтобы не посмотреть и не проверить все полностью предварительно.

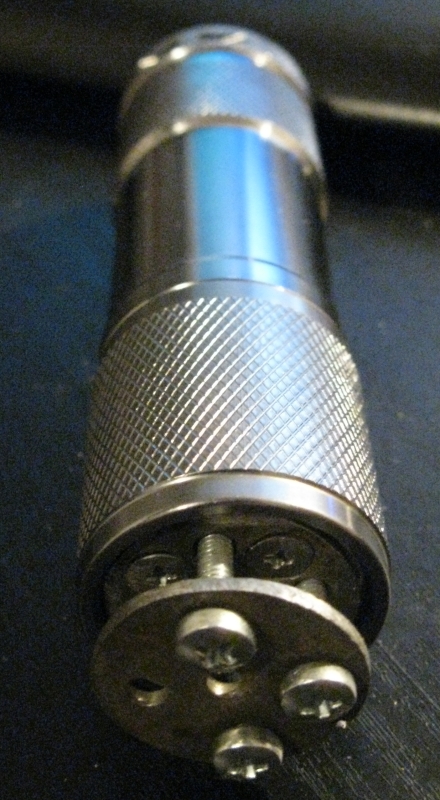

вот кароч
сверло сломал в настроечном отверстии(( но думаю это не помешает настраивать
для прижатия ЛД достаточно 2 винтов
сделано как и обещалось без токарного станка ,а только точилом и дрелью
вообщем-то такую конструкцию проще сделать квадратной на готовом радиаторе

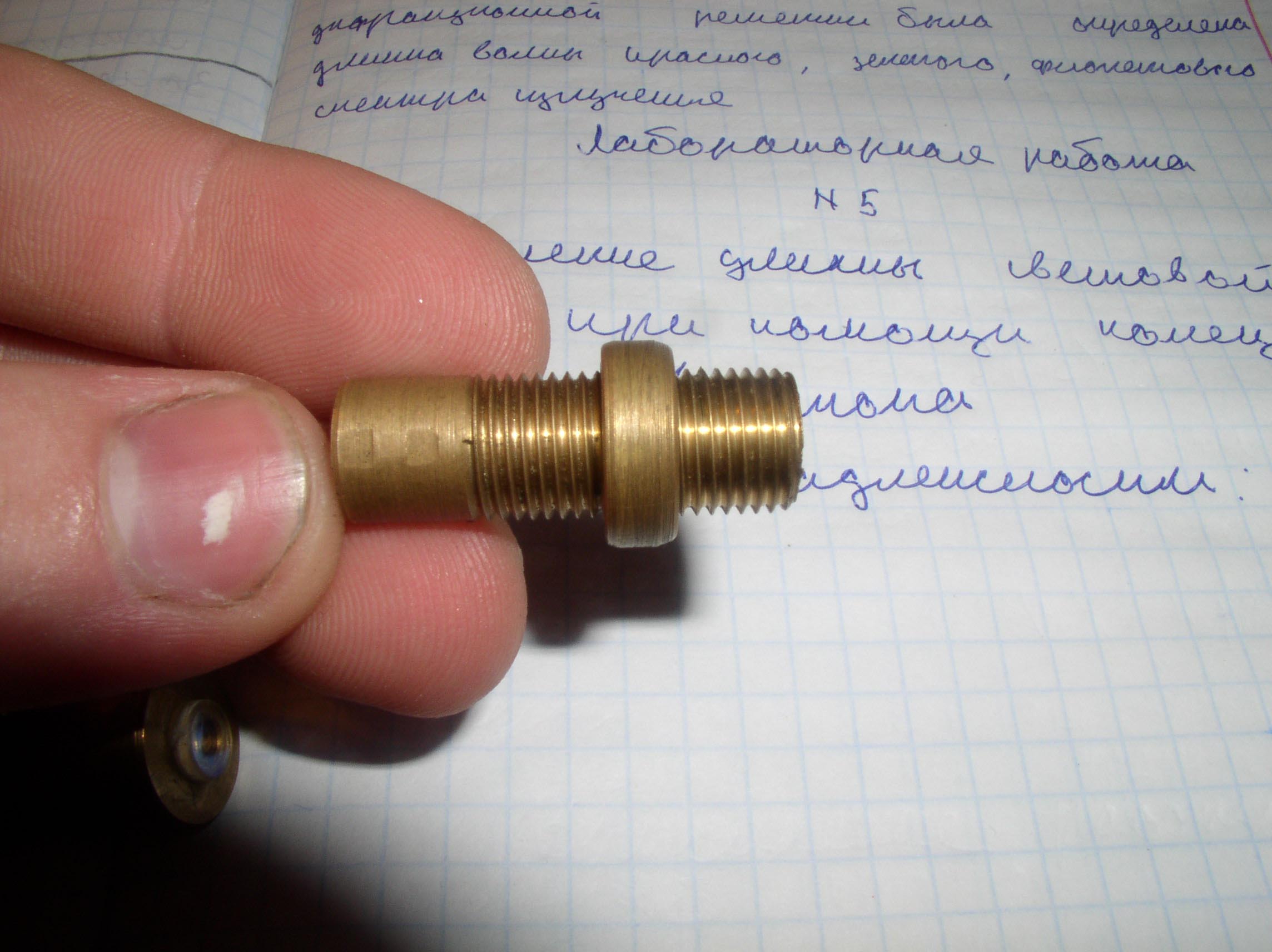

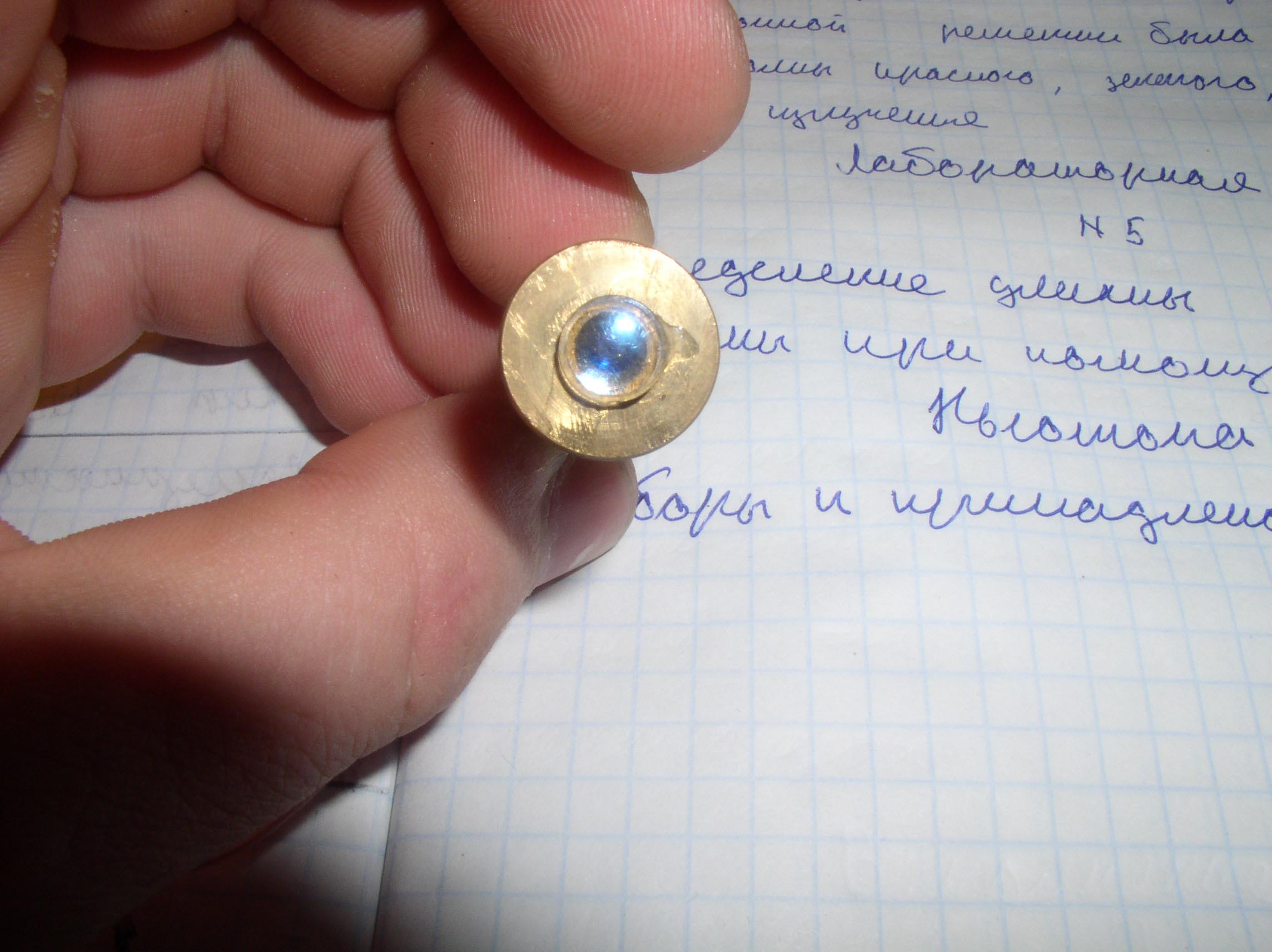

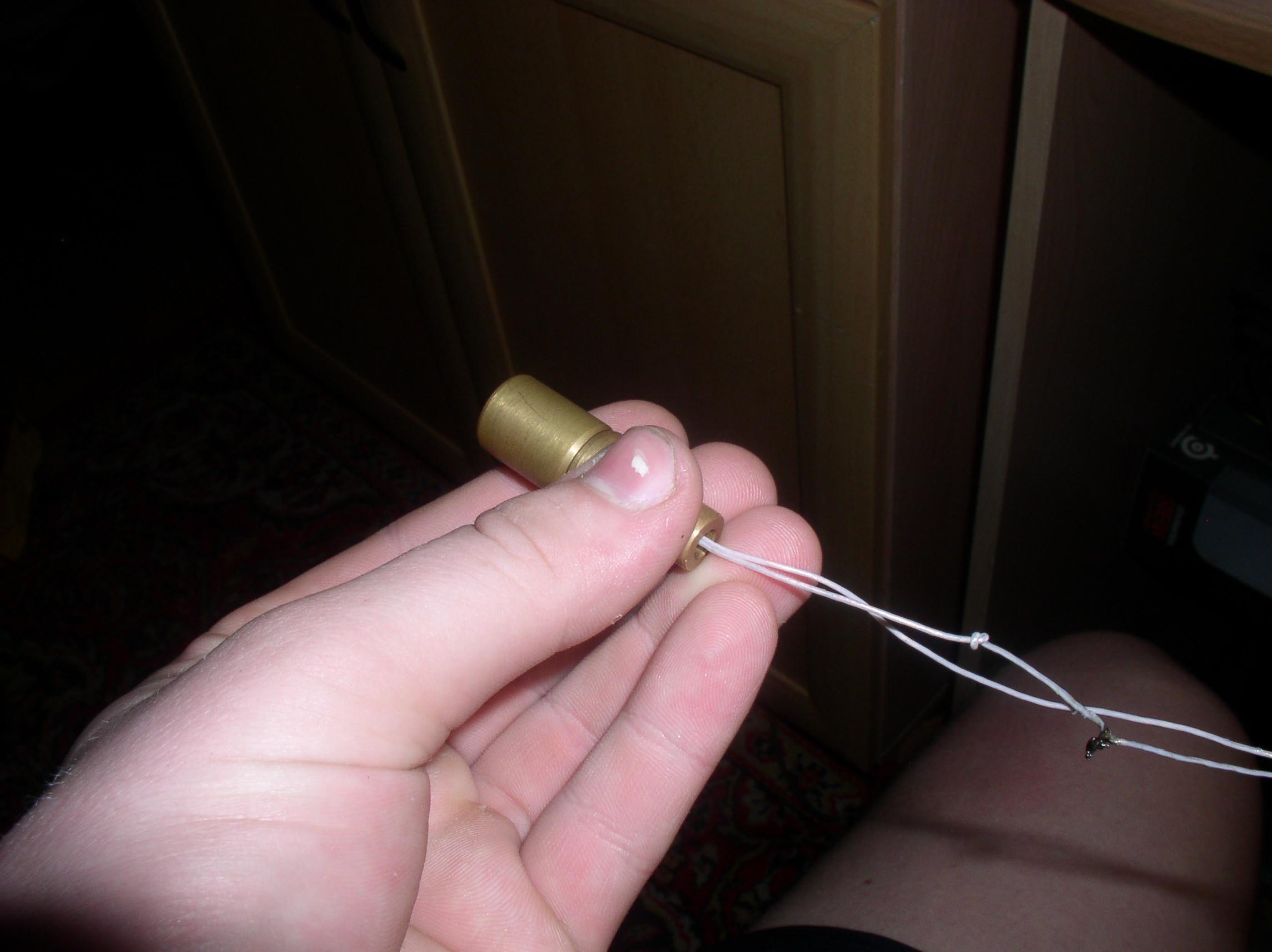

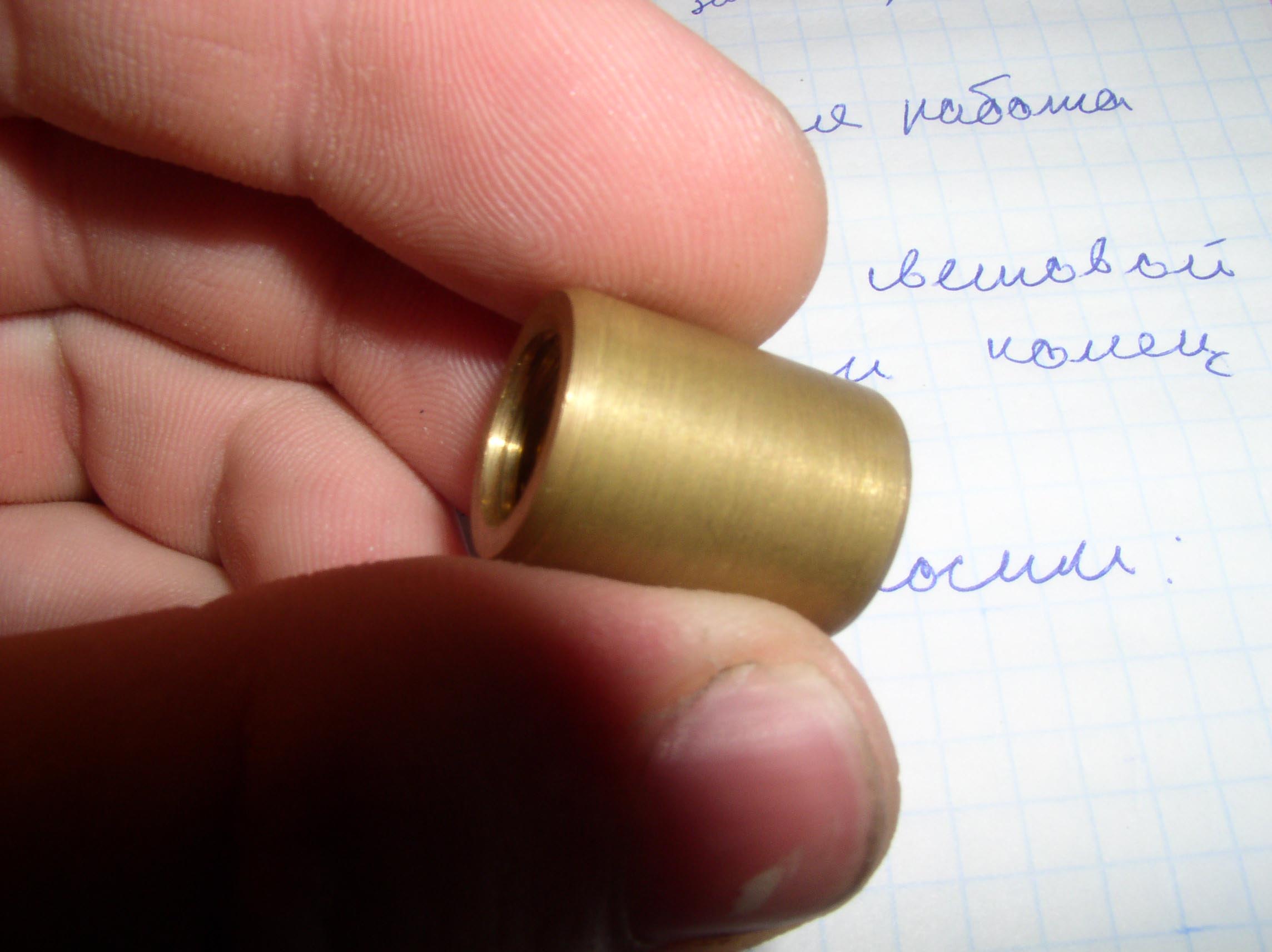

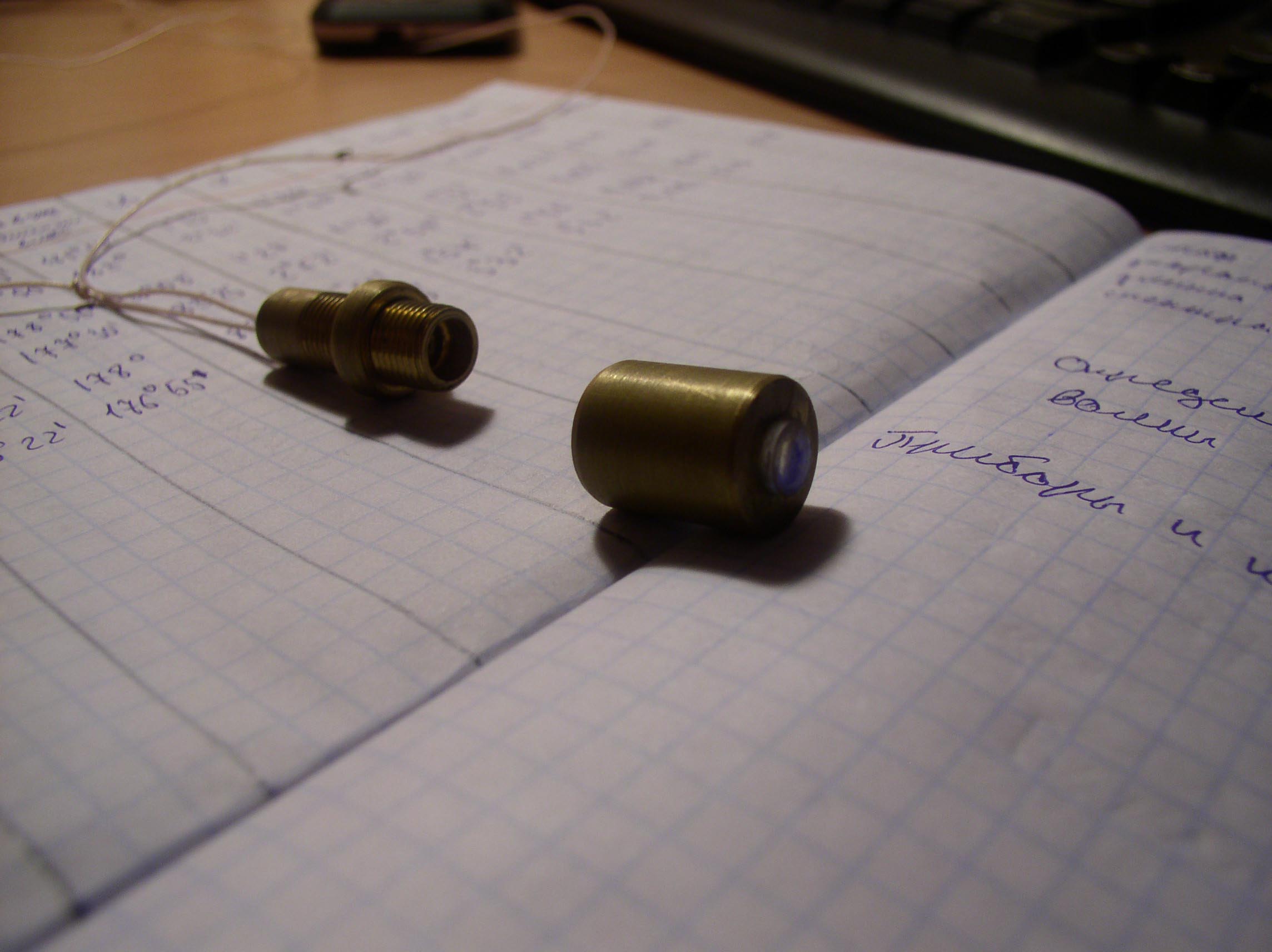

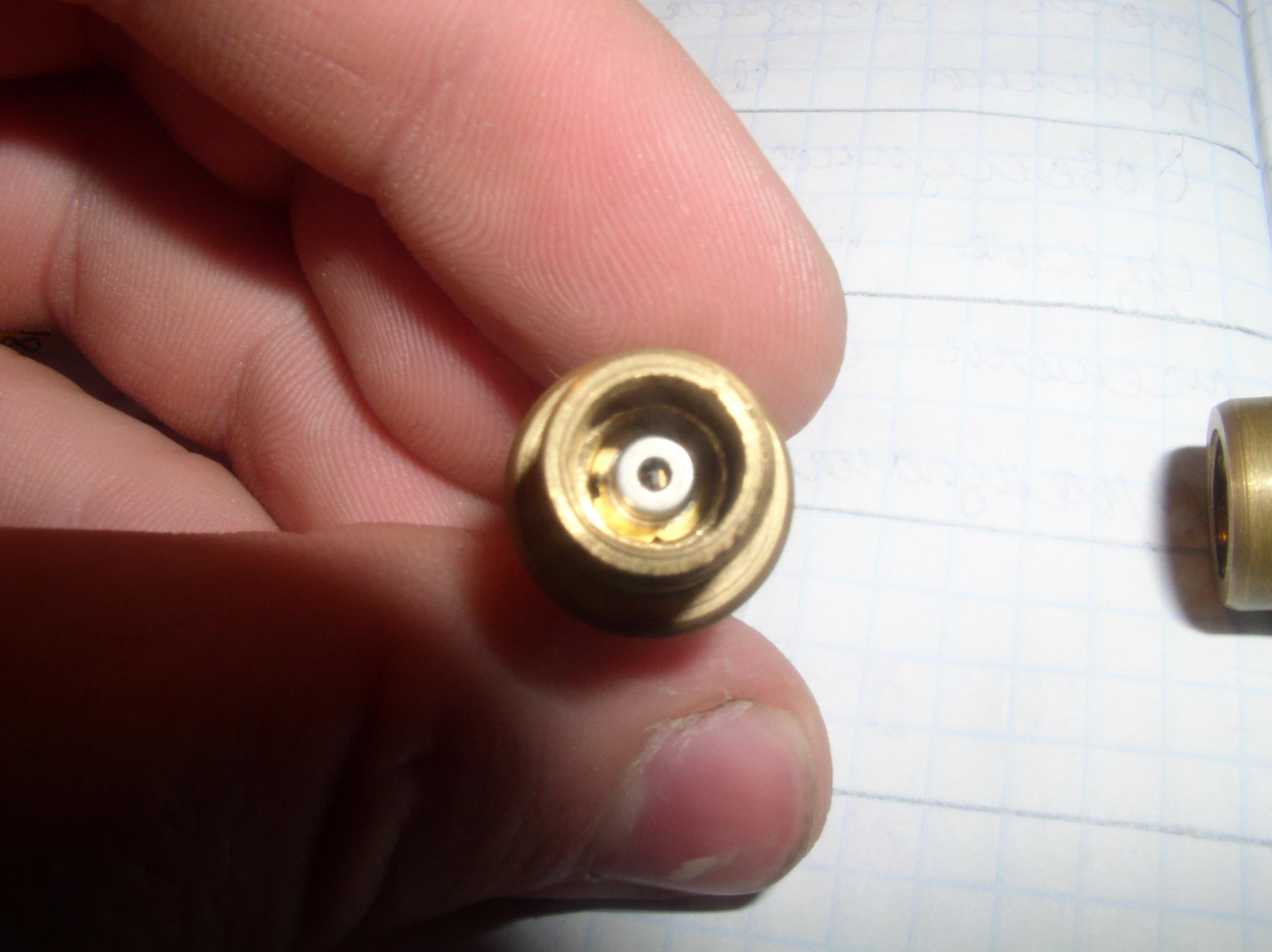

вот что можно выточить из латуни =) имея хороших знакомых с хорошим станком и лишним материалом =)



Re: Корпус.

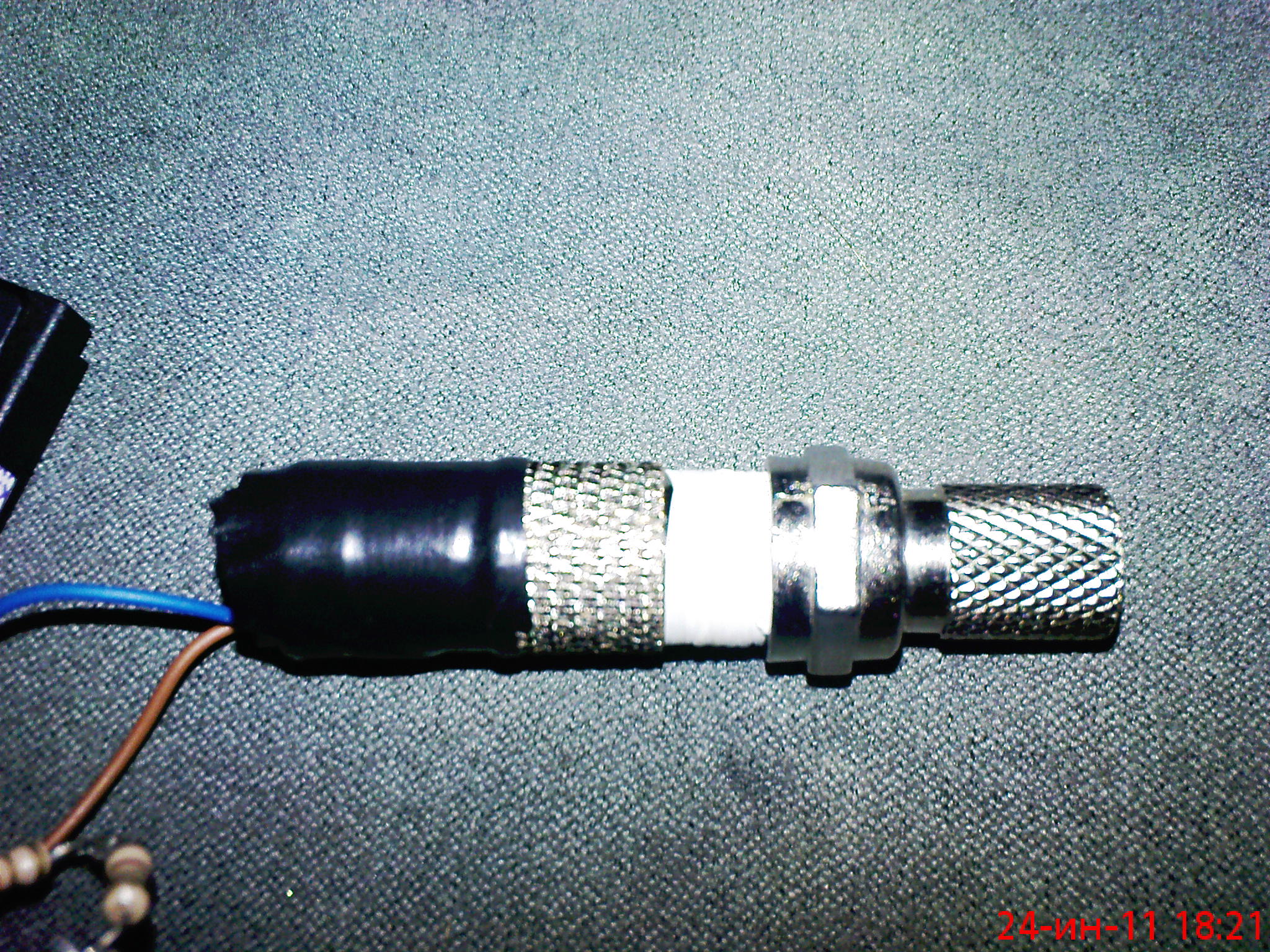

оО а Я как раз на оборот сделал, туда куда ты вставил линзу, Я вставил диод со стороны держателя для кабеля и пропаял чтобы гайка этого штекера не крутилась, а внутрь гайки была помещена пружина. В ту часть куда ты вставил диод, была вставлена линза в пластиковом колиматоре от фонарика с указкой и прижата сверху той самой начинкой в виде белой пластиковой трубки.

Вобщем получился неплохой коллиматор для начала. Минусы: большой шаг резьбы и плохая теплоотдача(диод перегрелся и теперь плохо светит). А в целом хорошее решение, все пакеты дома изшинковал

Теперь буду искать токарный станок...



а мо

А можно чертёжик?



тока что собрал)) спасибо Burn за идею. сам бы не догадался
