проект будущего ТТ лазера на стекле

Посчитать колебательный контур при согласованной нагрузке лампы не судьба?
http://lasers.org.ru/forum/viewtopic.php?f=34&t=404&start=345



Спасибо! То что нужно.
А дроссель лучше самому мотать или купить готовый? Он должен быть мощным?



Пойдет воздушный медным проводом 4 кв.мм, например марки ПВ3. Только не забудь, что импульс поджига через дроссель не пройдет и пробьет его. Поэтому дроссель надо шунтировать маленьким быстрым конденсатором.



Схема питания которую я выложил в принципе правильная? На ней дроссель вроде стоит в цепи поджигающего транса.
Это правильно? Или нужно дроссель ставить в разрыв цепи лампы?
Зачем там нужен диод?

Ты не мог бы выложить свою схему питания?



В принципе, схема правильная. Дросселей там у тебя не нарисовано нигде, а ставить надо в разрыв с лампой. Диод шунтирует первичку, чтобы обратной полуволной не вынесло тиристор.

По поводу кондера С надо отметить, что если он будет электролитическим, то длительность разрядного импульса итак будет десятки мс, в таком случае дроссель не понадобится. Дроссель ставят в случае применения быстрых кондеров (металлизированных) типа к75 или некоторых из к78, потому как импульс от них без дросселя длится меньше 0,1 мс.

Моя схема рассчитана на 4 лампы, поэтому ее нет смысла выкладывать. Аналоги, только на одну лампу, есть в той же теме. Только там юзается тиратрон вместо тиристора на поджиге.

Кстати, если твоя лампа может работать с дежурной дугой, то можно сделать ей питалово совершенно по иному принципу на IGBT транзюке с регулируемой длительностью и формой импульса. Только высоковольтный IGBT влетит в копеечку.



Т.е. если я использую К75-11 то для увеличения длительности импульса нужно ставить дроссель.

А для чего служит Ст?



Ст - это маленький быстрый кондер, который нужен для создания короткого импульса поджига 20...30 кВ. Практика показала, что лучше всего подойдут К78-2 емкостью 0,1 или 0,15 мкФ.

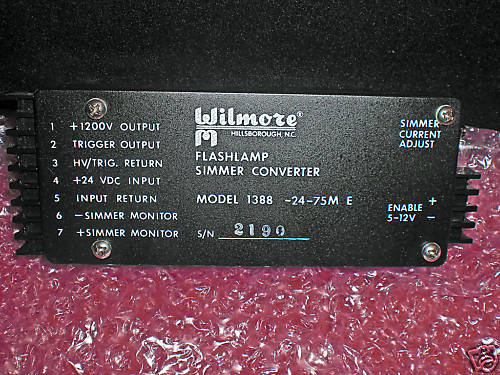

Я прикупил на ebay одно прикольное устройство. Они и сейчас там продаются по 56 дол.
Служит специально для питания и управления лампами накачки.

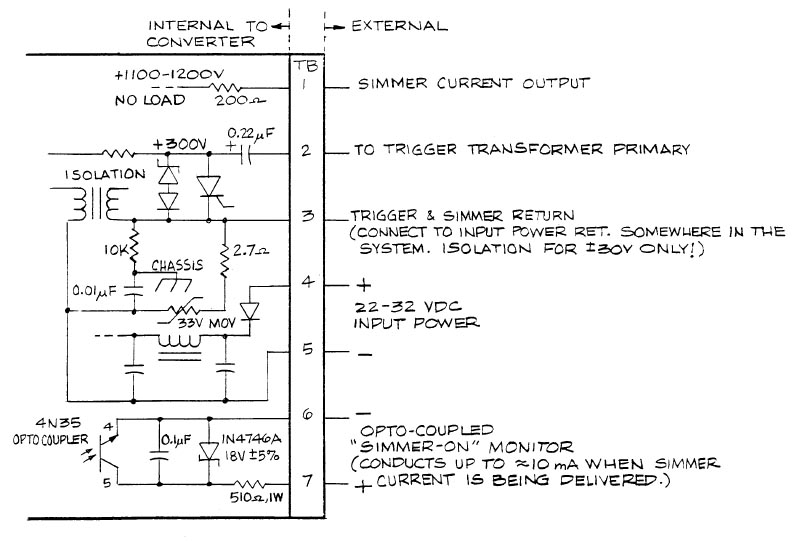

Есть высоковольный выход 1200В, и выход на поджигающий транс.
Вроде все понятно, но судя по описанию на поджигающий транс подается 300В с частотой 30Гц.
Получается, что в лампе будет практически постоянный разряд?
Как тогда будет зажигаться лампа? Ведь при емкости основного конденсатора в 100 мкф и токе зарядки 100 ма он полностью зарядится через 1.2 сек. Можно ли как-то управлять одиночными импульсами?



Судя по описанию, управляющий электрод тиристора поджига подключен где-то внутри схемы к генератору 30 Гц. Можно открыть корпус, найти этот тирик и отключить его управляющий электрод от источника, подсоединив например к кнопке, замыкающей его через резистор 10 кОм на анод. Так тирик будет срабатывать когда тебе надо. Скорее всего, этот блок от какого-нить портативного стробоскопа, питающегося от аккумулятора.

И кстати, есть подозрение, что 300 В, подающиеся на первичку транса поджига, предназначены вовсе не для последовательного поджига. Небось предполагается, что к выходу триггера будет подключена первичка какого-нить ТВС, а вторичка его уже будет давать 20 кВ на корпус какой-нить ИФК-120 (ну не 120, а 2000 например).



Попробую открыть.
Но если его включить прямо так, то вспышки будут следовать по мере зарядки основного кондера? т.е. через 1,2 сек? Или нет?



Да, конечно. Только есть ньюанс: лампу будет прошивать по мере набора в накопителе уровня напряжения, достаточного для успешного зажигания разряда.



Но в этом случае, вероятно, не будет достигаться максимальная мощность импульса?



Не будет. Лампу может начать прошивать уже по достижении на кондере напряжения 400 В.



Получается, чтобы импульсы всегда были максимальной мощности, кондер нужно заряжать большим током, чтобы время зарядки было оч. маленьким. Например, если ток зарядки будет 1,7А, то время будет 0,07с.
Правда получится уже не импульсный режим, а практически постоянный.



Да, всё верно. Но в таком режиме лампа легко переходит в непрерывное горение уже без участия импульсов поджига с триггера. Ее электроды раскаляются до бела и лампа дохнет от тока короткого замыкания.



А можно ли поставить еще один тиристор в цепь лампы и управлять им по мере зарядки кондера?



Да, так делают частенько, но синхронизация обоих тириков будет стоить немало времени и сил. Короче, есть книги на эту тему, например Вакуленко "источники питания лазеров"



В общем получается проще управлять импульсами через тиристор на поджигающем трансе.
Попробую сегодня разобрать это устройство и найти тиристор. Потом отпишусь.
Спасибо за советы.



это блок поджига от медицинского лазера вроде
точнее даже управления поджигом
там же нет здорового феррита внутри?
