проект будущего ТТ лазера на стекле

Тема в разделе 'Основной раздел', создана пользователем Случайность, 9 апр 2009.

  1. suslox

    suslox Пушистикс Staff Member

    серьезная конструкция :) это заводской гелий-неон?

  2. Искатель

    Искатель Новичок

    Ну ты дал. Внимательно посмотри и поймёшь заводской он или нет. Кстати этому фонарику больше 15 лет.

  3. Случайность

    Случайность Пользователь

    смотрю облизываюсь, как я хочу такой гелий неон,
    конструкция сделана надежно очень,
    Кстати можно сделать юстировку которая вообще не будет засисить ни от вибрации и не от просадки пружин, пружины нужны будут толкьо при настройке, дальше все контрится и уже навечно,

  4. AlexDark

    AlexDark Пользователь

    Если законтрить намертво, то надо делать минимум из инвара, или в термостабилизированном помещении юзать.

  5. Искатель

    Искатель Новичок

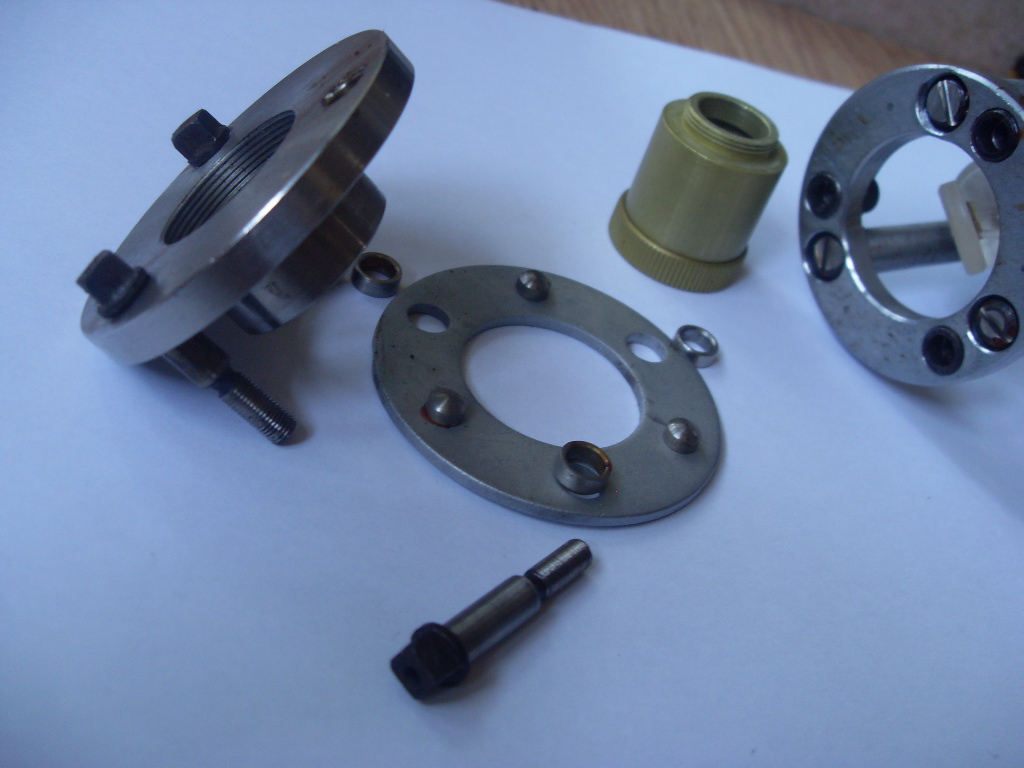

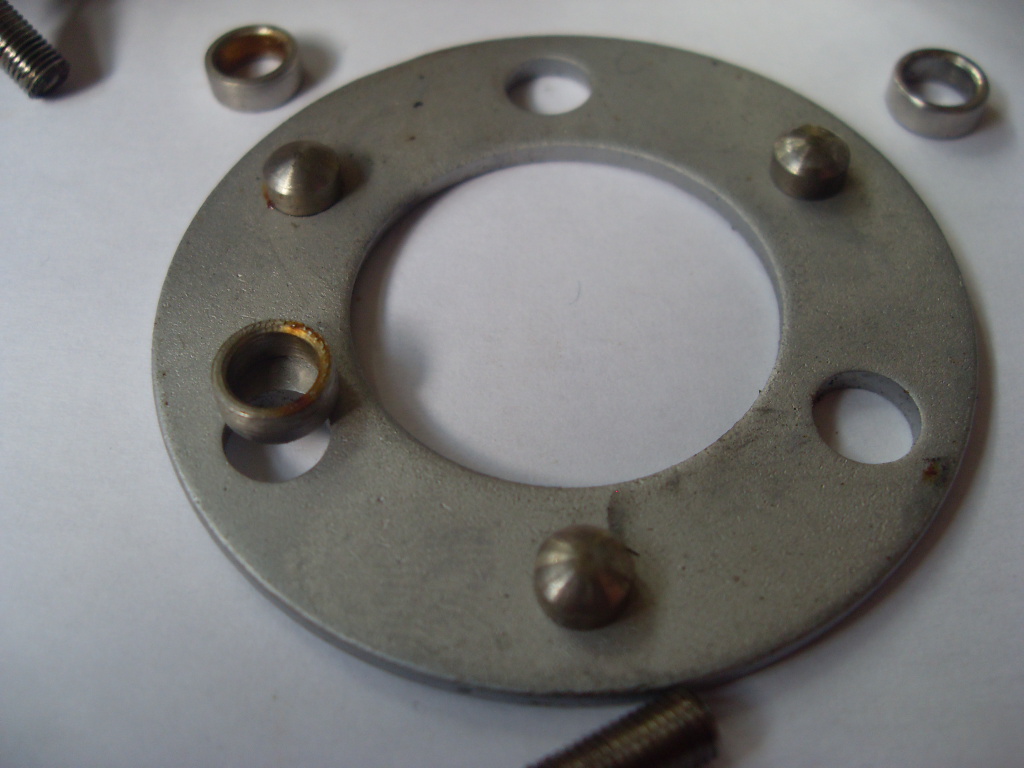

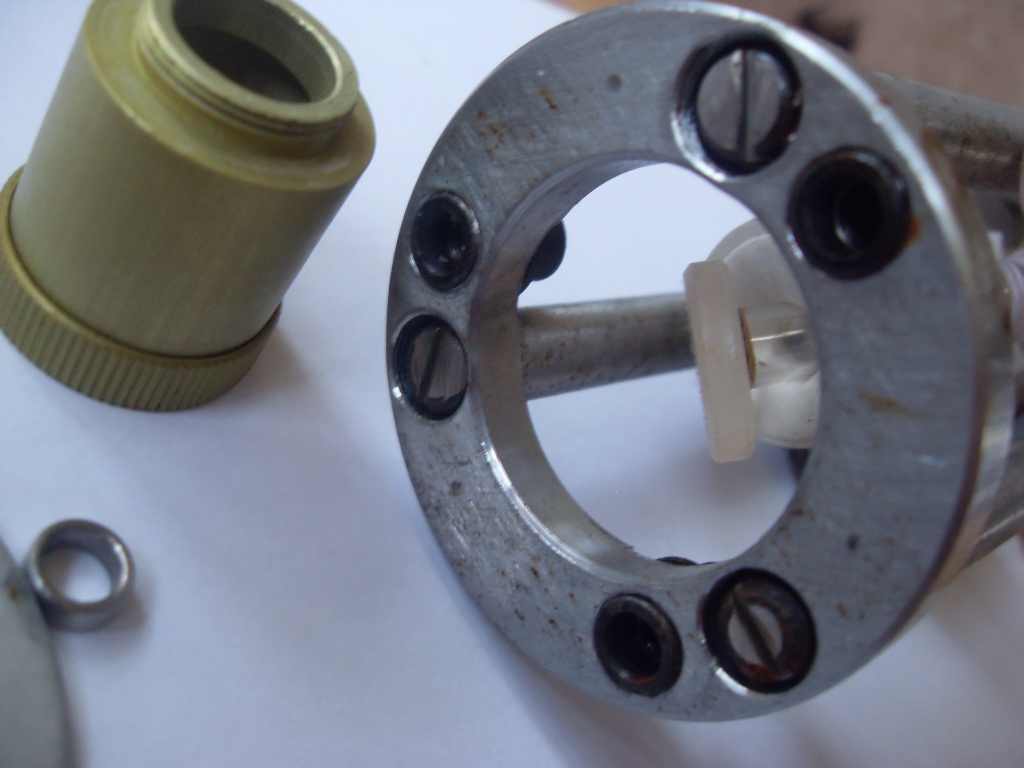

    Вот как устроена юст. часть.[attachment=2:4r533fp8]009.jpg[/attachment:4r533fp8] Планшайба задаёт жёсткость юстир. Ничего контрить не надо.[attachment=3:4r533fp8]008.jpg[/attachment:4r533fp8] Жёлтая втулка это пыльник.


    Вложения:

    • 008.jpg
      Размер файла:
      270 КБ
      Просмотров:
      570
    • .jpg
      .jpg
      Размер файла:
      273,1 КБ
      Просмотров:
      594
    • 007.jpg
      Размер файла:
      267,7 КБ
      Просмотров:
      560
  6. Случайность

    Случайность Пользователь

    по такому принципу я и предполагал жесткую юстировку, но только она более трудоемка в настройке, но идея конечно хорошая и интересная,

    можно только первое фото сделать более резким, а то мутновато вышло

  7. Искатель

    Искатель Новичок

    Фото поменял , но как это у меня обычно бывает заодно попутал их места.(извеняюсь -не специально)

  8. suslox

    suslox Пушистикс Staff Member

    :) клево и качественно!молодец

  9. Случайность

    Случайность Пользователь

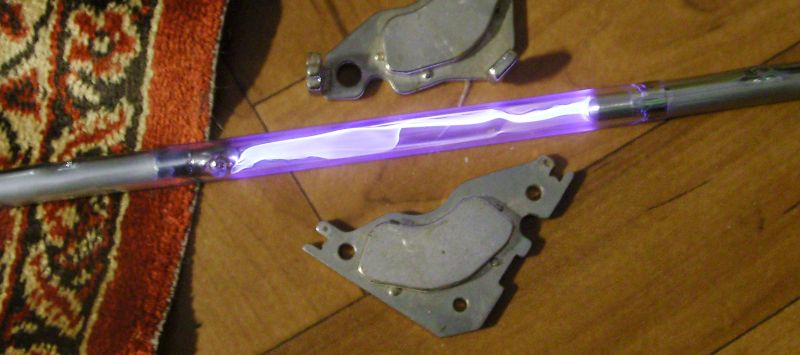

    вот проверил работосопосбность лампы ИНП3-7/80А Подключив ее вместо излучателя к бп гий неона ЛГН-105

    в лампе вспыхивает разряд толщиной 1 мм белого цвета, но самое прикольное когда подносил миты от винта, разряд чуть ли не узлами закручивался,


    Вложения:

  10. suslox

    suslox Пушистикс Staff Member

    :) класс!!!плазма...ммммммм

  11. nERV

    nERV Модератор Staff Member

    транс поджига еще не делал?

  12. ultra

    ultra Пользователь

    Да, Случайность, что с трансом поджига? ;)

  13. Случайность

    Случайность Пользователь

    транс лежит, кондеры ждут, надо себя заставить взяться за дело, а то я весь в депресняках, Сегодня споткнулся о транс и решил лампы проверить,

    Пойду диодами завтра поробую закупиться,

  14. diflex

    diflex Пользователь

    Сергей!
    Я сейчас как раз собираю источник питания. Есть пара конденсаторов К75-11. На вход буду подавать 1200В, 100мА от преобразователя напряжения.
    Триггерный трансформатор намотал на кольце 100мм. Вторичка 180 вит. Первичку как правильно посчитать? Сейчас сделал 10 витков. По идее при таком соотношении 1:18 на выходе должно быть около 20кВ. Должно хватить.

    Кстати, есть прикольный калькулятор для расчета емкости и др.
    http://www.fenixtechnology.com/fenixcalc.html
    Параметры моей лампы
    Arc Length: 4 inches
    Bore Diameter: About 8mm
    Fill Gas: Kr
    Fill Pressure: About 850 torr

    На вопрс, какую энергию может выдать эта лампа продавец сказал:
    At 10-20 millisecond pulse length it will handle high power like up to 1KJ

    У меня простой вопрос: как посчитать и чем регулировать длительность импульса в твоей схеме? Мне нужно чтобы было около 20 милисек.

    Тот же вопрос к второй схеме:


    Вложения:

  15. laser_freak

    laser_freak Новичок

    это точно импульсная лампа а не дуговая?

  16. diflex

    diflex Пользователь

    [/quote]

    это точно импульсная лампа а не дуговая?[/quote]

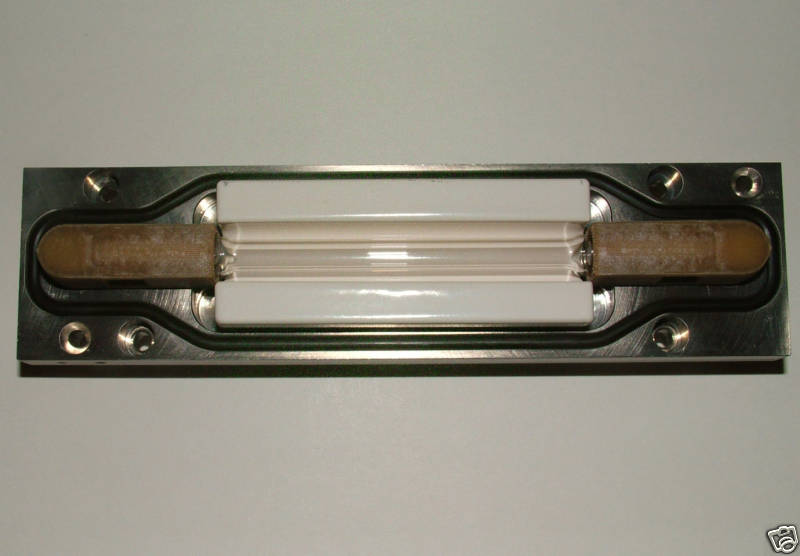

    Вроде да. Смотри фото.
    This laser lamp is normally used in a very long pulse system, the pulse length is about 5-30 milliseconds.
    The lamp is a flash lamp for sure. It is filled with Krypton gas at about 850 tor, one electrode has a round end, and the other is flat, this way it can handle high peak power, but the round end helps keep the arc in the center of the lamp during very rapid pulsing. Kr flash lamps are more efficient at pumping Nd:YAG for long pulse operation.


    Вложения:

    • lamp.jpg
      Размер файла:
      32,8 КБ
      Просмотров:
      797
  17. suslox

    suslox Пушистикс Staff Member

    это что за такой интересный отражатель?

  18. laser_freak

    laser_freak Новичок

    диффузный
    керсил

  19. sergfin

    sergfin Новичок

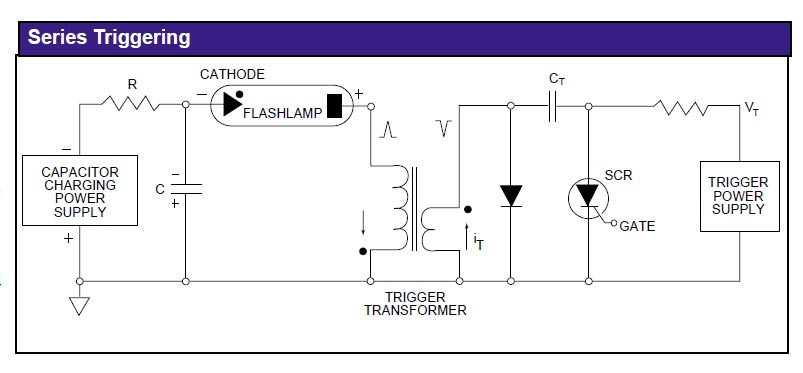

    Вроде диод стоит не в том месте и не правильно. У меня он перевернут наоборот и стоит как-бы в паралель тиристору.

  20. diflex

    diflex Пользователь

    Вот еще файлик полезный.

    Так чем же все-таки устанавливается и как рассчитывается длинна импульса? В этой схеме и в схеме которую выложил Сергей!


    Вложения:
