проект будущего ТТ лазера на стекле

причина проста, когда нашел этот поект то не думал что задержусь тут, поэтому и регился так временно, но судьба распорядилась иначе и я тут остаюсь, слишком много дел не сделаных которые надо сделать ну и заодно все выложить что делала и как делал, может комуто тоже поможет эта инфа. поэтому и решил сменить ник на свой основной, под которым я везде

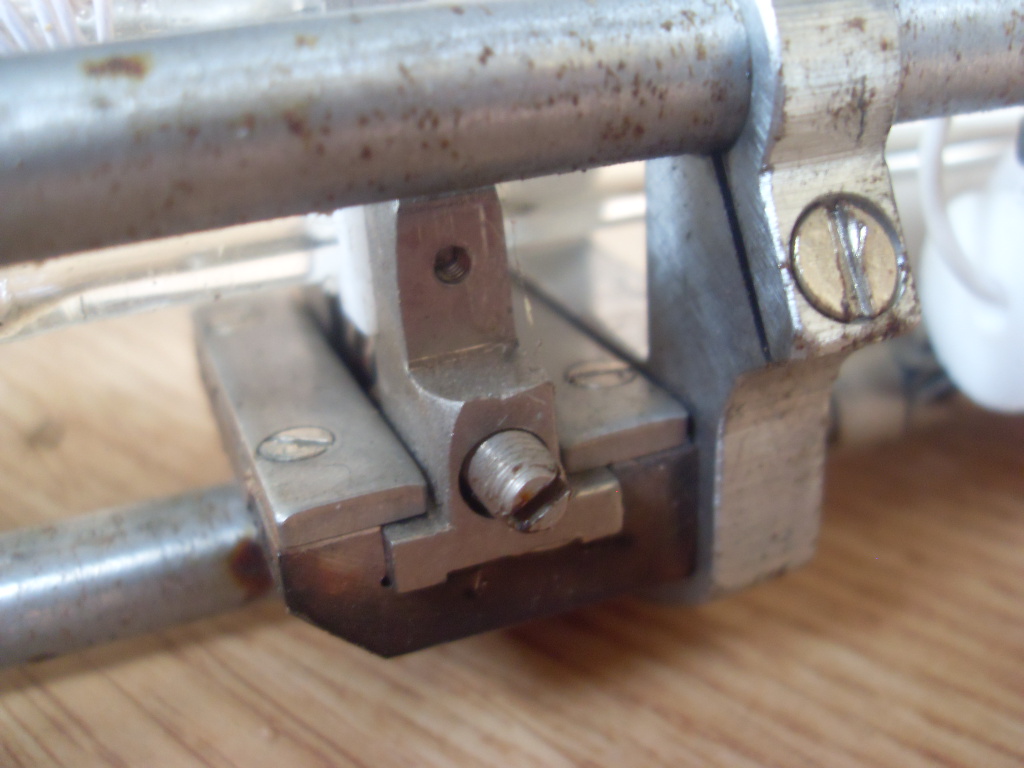

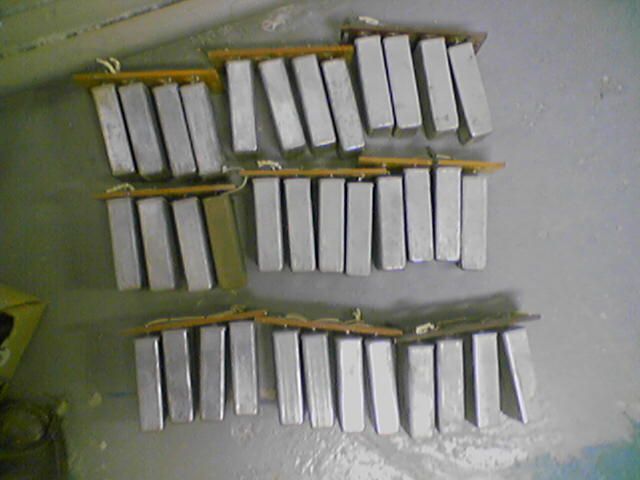

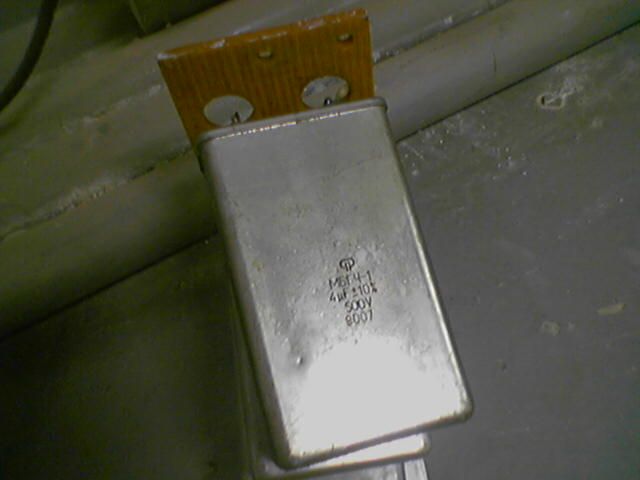

сегодня обнаружил конденсаторы МБГЧ-1 4мкфх500В в количестве 34 штук

возможно ли их заюзать в качестве конденсатора для ппитания импульсной лампы? или ничего хорошего не выйдет? я думаю включить последовательно по два и эти цепочки в паралель?



Использовать можно, только частоту сильно высокую не давай... 1-3Гц..
А так нормально, только емкость маленькая получится... для нормальной работы мало.. энергия никакая будет а места зинимают много....



так понимаю что емкость мала слишком, но на безбабье и слона раком,

это единственное что я смог пока найти, мне бы хоть на них пыхнуть, а дальше уже искать что получше.

кстати через тебя можно найти колечко диаметрмо 100мм?



Ищи кондюки К75-17 50мКф 1000В +/- 10%...
Наберешь батарею из 3-4 кондюков... получится 200мКф 900-1000вольт...
это как раз порядка 100 джоулей получается...
если не найдешь могу достать и прислать почтой...
да, колечки могу достать... но удовольствие дорогое...



какова примерная цена конденсатора К75-17 50мКф 1000В
если что то можно в личку написать.



в личку отписался

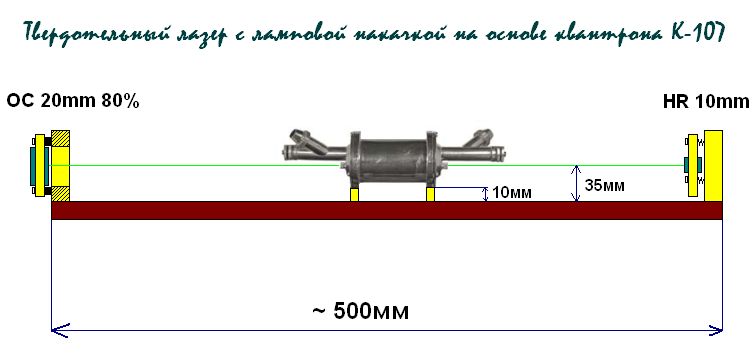

в общем набросал примерную компоновку, скорее всего по ней и буду делать, так как уже идей нет, поэтому будет все так:
[attachment=0:k0my4lae].jpg[/attachment:k0my4lae]

в качестве основания будет использоваться П образный профиль длинной 500мм, как раз по длинне резонатора.

используемые зеркала HR диаметром 10мм, OC диаметром 20мм

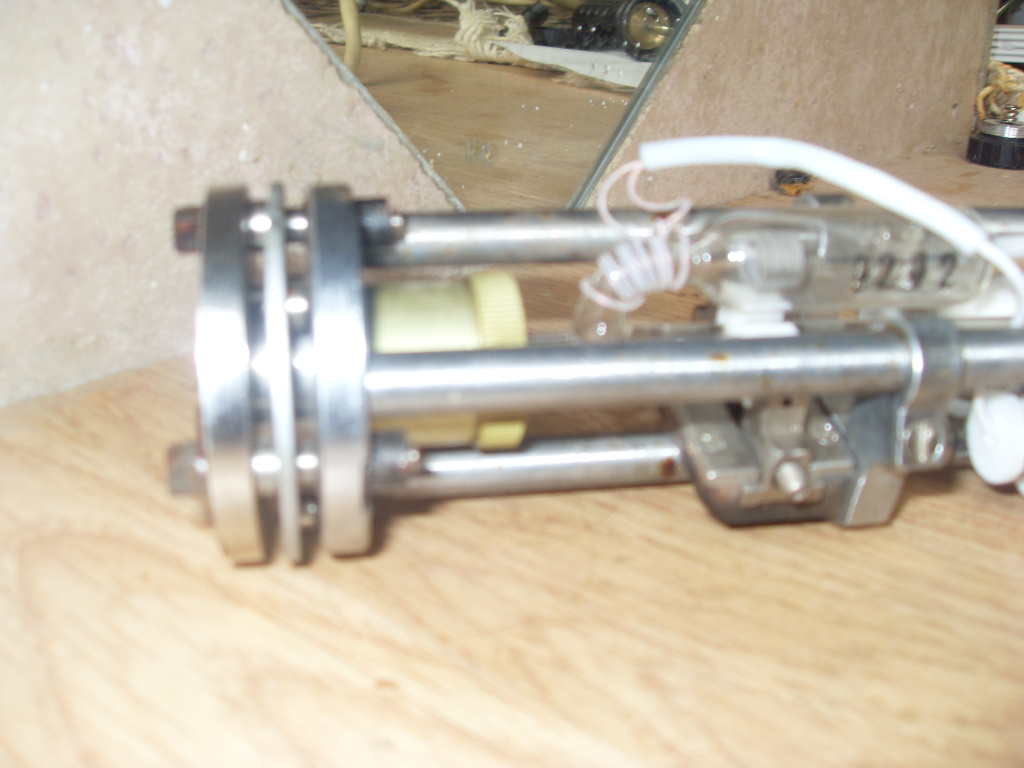

Так как расстояние от центра стержня до основания всего 25 мм, а диаметр зеркала 20мм, то придется использовать два квадратных стержня высотой по 10мм, И тогда проблем со стойками юстировки зеркал не будет. Совбстенно квантрон достался мне без металической пластины основания, вот и пришлось придумать эти подставки, чтоб он был повыше.

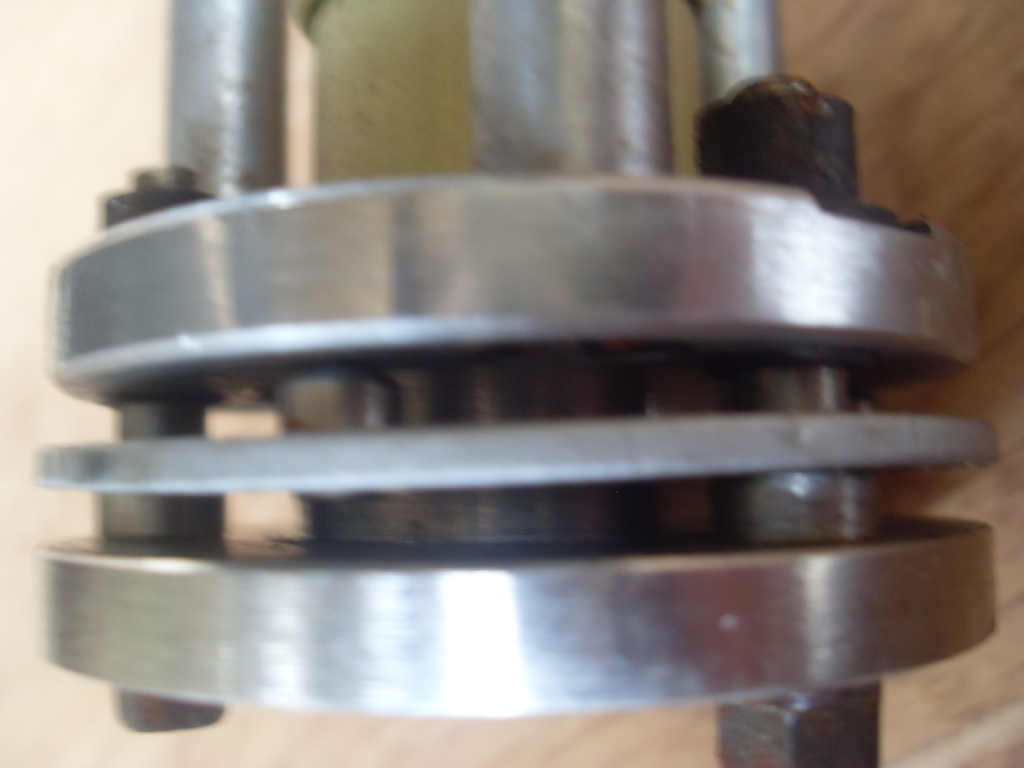

сами стойки впринципе класические, основание и металическое кольцо которое держит зеркало с отверстиями расположеными через 120 грудусов. ну и три пружинки. Переднюю стойку буду делать иначе, но не знаю насколько окажется эфективным и рациональным такое решение. вместо пружин будет вырезано кольцо из резины толщиной примерно 5 мм, кторое будет выполнять роль пружин, при этом я так же добиваюсь герметизации пространства квантрона, а как известно зеркала и пыль не очень совместимы, Кожух будет из оргстекла, чтоб было видно внутрености.



такое большое растояние до зеркал оезательно? почиму их нелзя расположить совсем рядом?



Интересная идея насчет резиновых прокладок, просто убийственная в отношении сразу обоих зайцев)) Только как оно на практике поведет себя в отношении стабильности толщины... Как раз и посмотрим, что получится. С внешней поверхностью выходного зеркала все равно придется что-то сделать от пыли, например, поместить зеркало в туннель из камер со сквозным отверстием, ну тот, что как-то мы обсуждали здесь недалеко.

Роман, во-первых, там электроды лампы съедают часть пространства, к ним надо подвести проводники. И потом, чем больше расстояние - тем лучше расходимость получится.



Лучше расходимость, в смысле меньше количественно



А зачем делать 2 юстируемых монтажки?
Одной вполне хватит - делаем переднюю жесткой, потом на луч юстировщика нанизываем квантрон и заднюю юстируемую монтажку. Ее же и крутим.



В теории да , на практике будет очень сложно , практически невозможно.

Идея с резиновыми прокладками хороша, тоже только в теории. На практике юстировка уплывёт. Резина тоже обладает свойством "текучести."



о текучести резины тоже думал, но выход есть все точно так же просто,
опяте плыть будут настройки только при вибрациях, у еас их нет, тоже самое можно сказать по поводу пружин, но опять же можно сделать юстировку жесткой дез пружин, но с той же резиной,
как параноидальный вариант, то юстировка с пружинами, но по периметру между стойкой и держателем зеркала залить герметиком, получаем и герметичность, и в тоже время легкую юстируемость,

длиннну резонатора выбрал по соображениям вполне компактная конструкция, и в тоже время хочется минимум расходимости луча, но пока это теория, на практике посмотрим что выйдет.

просьба сильно не пинать, я только учусь, да и все начинается с идей а в процессе реализации уже идет коректировка и накопление опыта и оптимальных решений, задняя стойка кстати сделана у меня глухой, так что с жопы пыль не пролезет, что касается охлаждения, то планирую в корпус вмонтировать два патрубка, и они соединяются с квантроном отрезками шланга, и соответсвенно к выходным концам патрубка подсоединяем тоже шланги подачи и обратки, питание на лампу через изоляторы, в итоге наглядная и в тоже время герметичная конструкция



Случайность ,пинать тебя даже и в мыслях не было. А резина будет плыть независимо от вибрации , ты не сможешь создать равномерное давление по всему периметру прокладки , а посему уплывёт пытаясь выровнять давление.



монтажка задняя полностью глухая, во первых глухое зеркало изначально не 100%, на гелий неоне видно что чатсь излученяи выходит со стороны глуххого зеркала, нам это не надо, , второе что требование обеспечения максимальное герметичности и недоступности регулировочных частей после сборки, чтоб случайно не сбить юстировку, задев за что то.
опять же для чего задняя юстировка подвижная, ставим квантрон ставим глухое зеркало, и выставляем отптическую ось, чтоб на это оси был АЭ, ставим полупрозрачное зеркало, и собственно замыкаем обратную свзяь в резонаторе, поэтому должны быть две подвижные юстировки
