проект будущего ТТ лазера на стекле

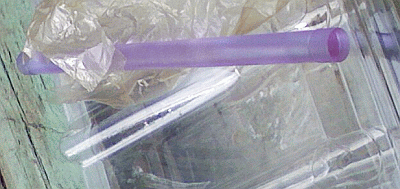

Бессимбай , фото вришедшего стержна в студию



Это можно...
[attachment=1wx9w967]PIC-0133.gif[/attachmentwx9w967]

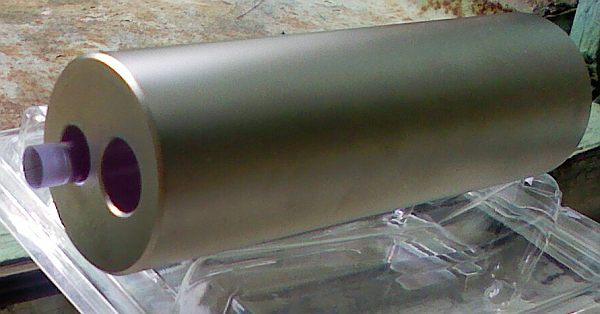

Вот он уже в отражателе. Как его там центровать? Кто подскажет? И как центровать отражатель в квантроне? Поскольку стержень есть уже, пора делать чертеж квантрона.

[attachment=0wx9w967]PIC-0134.jpg[/attachmentwx9w967]



нда.. туда бы 10сяточку запиз....
Вобщем в квантроне отражатель очень хорошо фиксируется и через него и через отверстия прокачивается водичка! центровка производится боковыми крышечками..

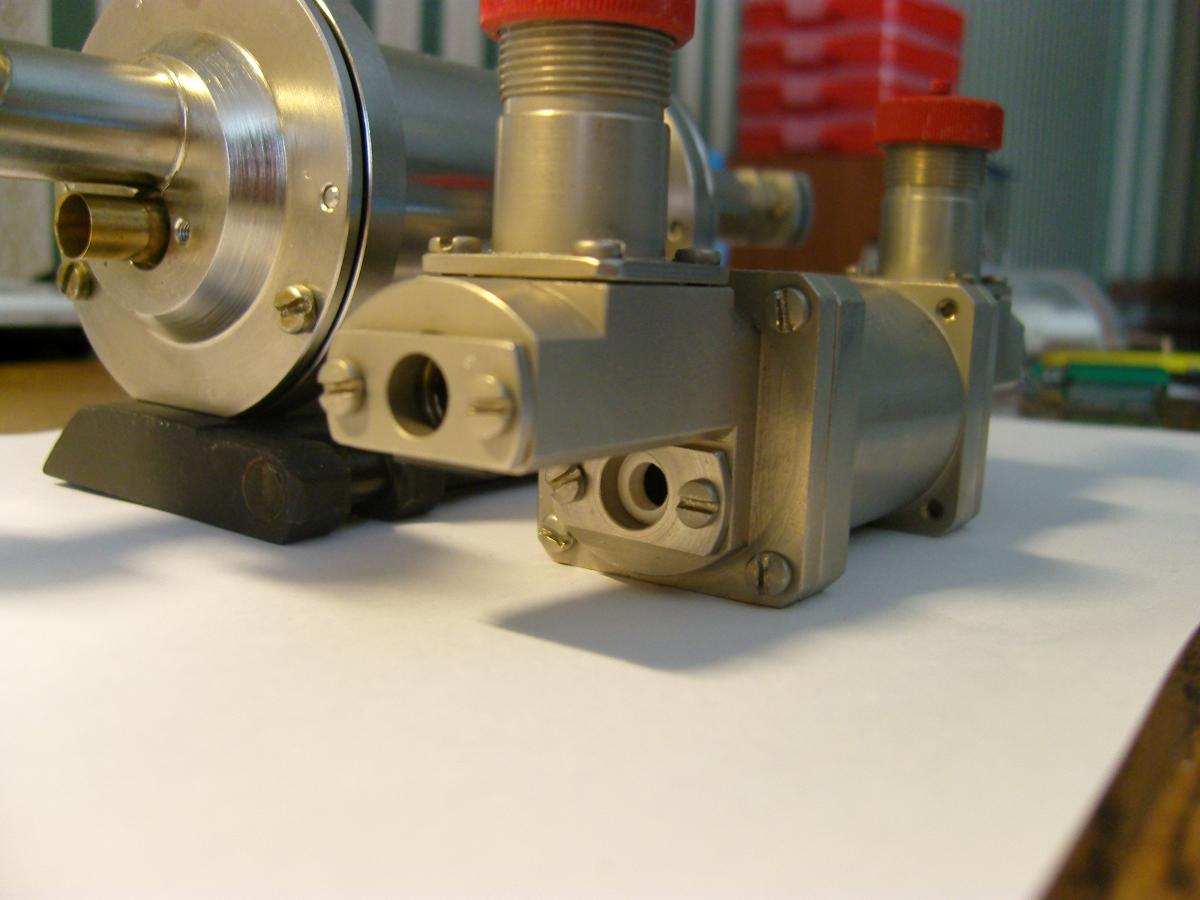

Обратите внимание на маленький квантрон на фото... внизу видно отверстие под стержень, зажимка и нутри нее прокладочка которая герметизирует квантон...
Так вот это все и отвечает за центровку... вечером потараюсь сделать детальные фотки, может все прояснится... а вобще стерженьтолще не надо... я тут подумал иначе через него водичку особо не прокачаешь.. все ок!



Спасибо! Было бы интересно в подробностях увидеть конечно.
Тоесть регулировок особо нет? Крышка ставится жестко в одном положении, и сама все центрует?
А сколько объем пустого пространства между корпусом и отражателем? Там нужна вообще пустота для воды? Или вода течет только через щели, вокруг стержня и лампы?
Герметизирующие щайбы из фторопласта?



а чему там коротить? вода дистиллированная должна быть в идеале, сопротивление лампы зажженной очень мало.



У лампы выводы в стекле торчат наружу сантиметров по 10 с каждой стороны, или даже длиннее. Эти лазерные лампы вообще очень длинные, наверное специально с целью охлаждения.



А они бывают фольговые или цельнометаллические.



Так ведь там полно метала. Дистилированная вода моментально щелочей нахватается и начнёт проводить ток не хуже обычной водопроводной.



Чему там коротить - выводы лампы в воздухе, а не в воде.



Куплю отражатель от К-107.
Перегрел свой и у него начало отслаиваться отржающее покрытие



Отражатели есть у неодима, по приемлемой цене. Всякие разные были.



Пока отбой...
Сначала с зеркалами разбирусь, он собстенно только с одной стороны пока начал чуток отходить.. для начала запустить бы.. хотя я чесно говоря в К-107 разочаровался.. очень не удобная конструкция.. до безумия не удобная! Зажим лампы так вобще по дебильному сделан... инженеру который проэктировал это убожество надо руки в жопу засунуть..



Народ кто покупал такие отражатели, помтите, их надо очень хорошо охлаждать! иначе долго не проживут.. Причем водичку только дисцилированную иначе гавно всякое будет осаживаться на поверхности! к сожалению мне квантрон достался не новый и уже изрядно поюзаный некими дебилами, которые прокачивалм через него по ошушению воду из унитаза...
Ваты и спирта извел не мерено чтобы отражатель оттереть, да все железки..



понимаю твои эмоции, такое часто бывает, ощущение такое как будто, делают по пъяни, да хуй с ними,
Вот жду свой К-107, не смотря на все его убожество я рад ему, когда нет ничего на горизонте, то и такой квантрон покажется бесценным,
кстати я его буду ненмого переделывать,

мне не нравятся что в нем патрубки для воды, под углом приварены и в разные стороны, хочу их срезать и приварить перпендикулярно.


Кстати что там с охлаждением, из за чего летит отражатель?, я так понял отслаивается зеркальное покрытие? сам отражатель из чего сделан? стекло, кварц, пластик?

2 Биссимбай

по поводу короткого стержня, точно такой же есть и у меня, если что то этот гранат можно попробовать заюзать,
