миниатюрный маломощный 405 нм

Тема в разделе 'Эксклюзивные лазеры', создана пользователем suslox, 30 дек 2009.

Страница 1 из 2
  1. suslox

    suslox Пушистикс Staff Member

    вообщем предыстория такая: давно приобрел каретку от PS3 и лд оттуда у меня был в макетном состоянии с драйвером на мс33269 с питанием от кроны...
    вчера решил сделать понормальному :) рассказываю:

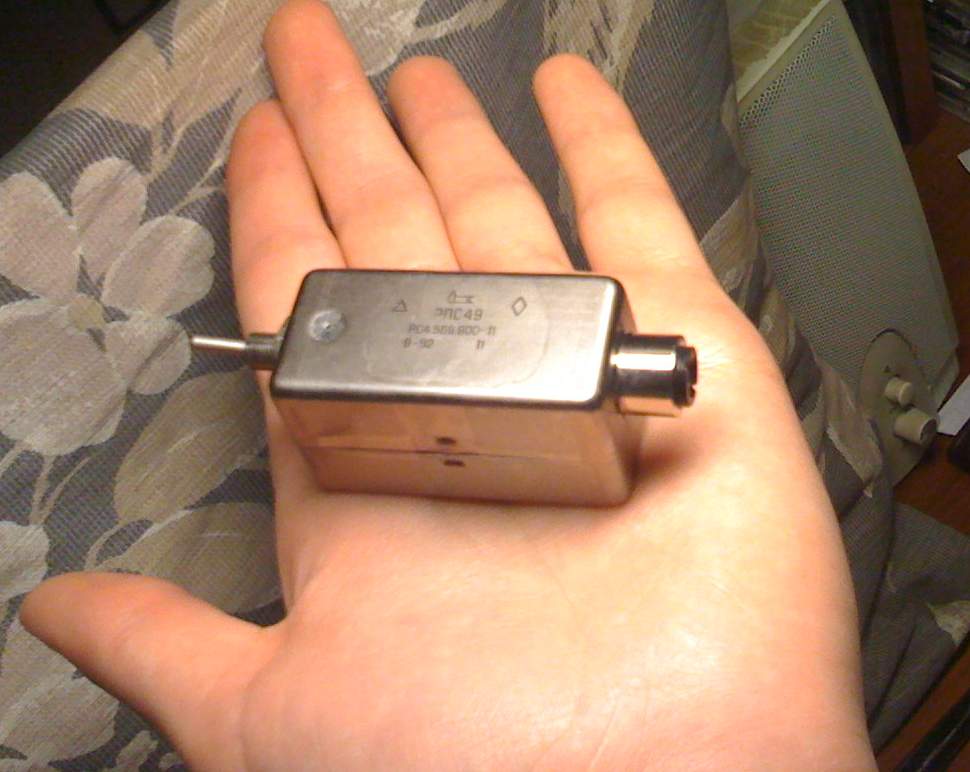

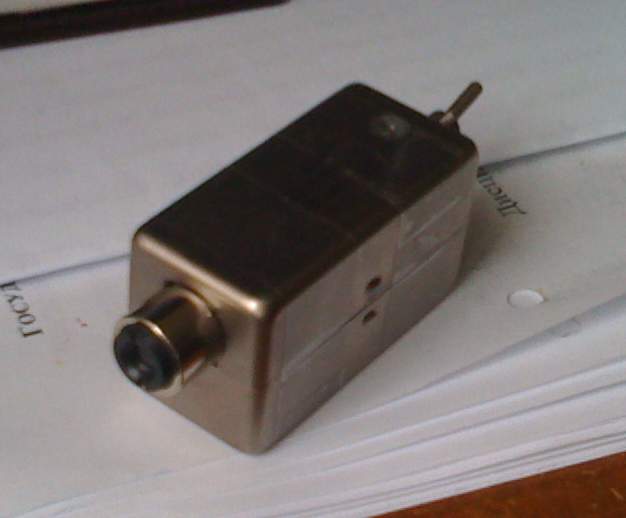

    корпус составлен из двух крышек от герконовых реле типа РПС49. Такие сотнями стояли в квазиэлектронных АТС. в них прорезаны отверстия под модуль аиксиз и выключатель.
    но самое интересное всегда внутри ;) там установлен преобразователь на NCP1400ASN50T1, последовательно с лд стоит ограничительный резистор 13 ом :) питание от 2х ААА алкалиновые...ток через диод 35ма (померено по падению на резисторе)...
    конечно это маломощный лазер по сравнению с тем же пхр803, но мне просто хотелось собрать свой первый норм фиолет да и чтобы лд просто так не валялся...
    фоты прилагаю....
    спасибо инфериону за некогда ранее сделанную печатку под микруху :)


    Вложения:

    suslox, 30 дек 2009
    #1
    ammonius и Microtech нравится это.
  2. B.E.S.

    B.E.S. Модератор Staff Member

    Re: миниатюрный малощоный 405 нм

    прикольно.Немного доработать-и будет стимпанк :D

    B.E.S., 30 дек 2009
    #2
  3. Artemka

    Artemka Администратор Staff Member

    Re: миниатюрный малощоный 405 нм

    Даже посмотрев просто на фотки я бы понял что это сделал Суслик))
    Здорово)

    Artemka, 30 дек 2009
    #3
  4. luxor

    luxor Модератор Staff Member

    Re: миниатюрный малощоный 405 нм

    Эксклюзив !!!
    однозначно :!:

    luxor, 30 дек 2009
    #4
  5. INFERION

    INFERION Пользователь

    Re: миниатюрный малощоный 405 нм

    Да. Корпус явно оригинальный. И сделан аккуратно :). А вот драйвер мне ненравится...

    INFERION, 30 дек 2009
    #5
  6. nERV

    nERV Модератор Staff Member

    Re: миниатюрный малощоный 405 нм

    мда. есть такие вещи - нефункционально, неудобно.
    НО КРАСИВО. с изюмом :)

    пысы. а выключатель надо бы по короче.

    nERV, 30 дек 2009
    #6
  7. suslox

    suslox Пушистикс Staff Member

    Re: миниатюрный малощоный 405 нм

    нерв, другого норм выключателя под гайку не нашлось)

    инферион, а какой драйвер был бы в тему? :) просто ток тут небольшой... :oops:

    suslox, 30 дек 2009
    #7
  8. Hobby

    Hobby Новичок

    Re: миниатюрный малощоный 405 нм

    За оригинальность - 5+ :) Однако, мне кажется, что им неудобно будет пользоваться - цилиндрические формы лучше в руке сидят...

    Hobby, 31 дек 2009
    #8
  9. 4eef

    4eef Пользователь

    Re: миниатюрный малощоный 405 нм

    Малощоный))))

    4eef, 31 дек 2009
    #9
  10. suslox

    suslox Пушистикс Staff Member

    Re: миниатюрный малощоный 405 нм

    :) не спорю...но нормальный хотя бы по твоему? ;)

    suslox, 31 дек 2009
    #10
  11. B.E.S.

    B.E.S. Модератор Staff Member

    Re: миниатюрный малощоный 405 нм

    Посмотри внимательно- у тебя очепятко в названии темы :lol:

    B.E.S., 31 дек 2009
    #11
  12. Acinonyx

    Acinonyx Пользователь

    Re: миниатюрный малощоный 405 нм

    однако миниатюрный )
    хорошая работа
    а как внутри все выглядит?

    Acinonyx, 31 дек 2009
    #12
  13. suslox

    suslox Пушистикс Staff Member

    Re: миниатюрный малощоный 405 нм

    :) в нижней половинке лежат 2 ААА, в верхней закреплены выключатель и аиксиз с лд , а между ними лежит платка, обмотанная в пленку чтобы не закоротило ничего)

    suslox, 31 дек 2009
    #13
  14. Kiccer

    Kiccer Пользователь

    Re: миниатюрный малощоный 405 нм

    оригинально,молодец :!: :)

    Kiccer, 31 дек 2009
    #14
  15. ArtDen

    ArtDen Пользователь

    Re: миниатюрный малощоный 405 нм

    На фотке он похож на антенный разветвитель :)
    Ставь в него ПХР803 и наращивай мощу. Не пожалеешь!

    ArtDen, 31 дек 2009
    #15
  16. EVIL_USER

    EVIL_USER Модератор Staff Member

    Re: миниатюрный малощоный 405 нм

    Зачёт однозначно.

    Единственное что выключатель имхо не удобно расположен, но общего впечатления от девайса не портит.

    EVIL_USER, 31 дек 2009
    #16
  17. Hobby

    Hobby Новичок

    Re: миниатюрный малощоный 405 нм

    Спорный. Диод, как минимум, слабоват... И выключатель, действительно, несколько портит ощущение от корпуса. ;)

    Hobby, 31 дек 2009
    #17
  18. suslox

    suslox Пушистикс Staff Member

    Re: миниатюрный малощоный 405 нм

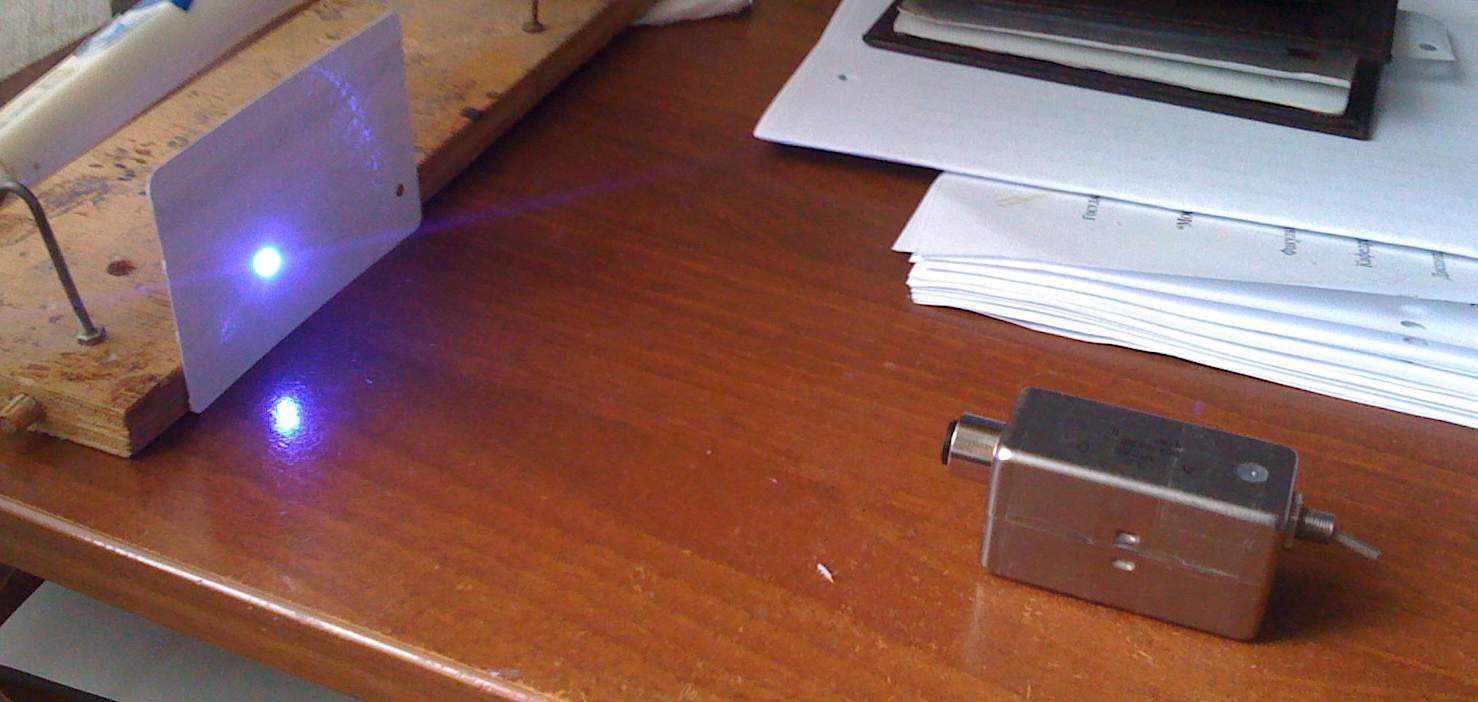

    :) ну по сути этот лазер и планировался для стационарных оптических опытов. друзья вчера офигели мгновенно :) никто никогда не видел как светит блю рей...

    лд из пхр803 уже давно имеется и ждет своего часа, но для него будет свой корпус ;)

    зы: большое спасибо всем за отзывы - очень приятно

    suslox, 31 дек 2009
    #18
  19. 4eef

    4eef Пользователь

    Re: миниатюрный малощоный 405 нм

    Молодец то молодец, но малощоный лазер вижу первый раз в жизни. Может маломощный? Ато открытие какое то...

    4eef, 31 дек 2009
    #19
  20. suslox

    suslox Пушистикс Staff Member

    Re: миниатюрный малощоный 405 нм

    :oops: модеры плз исправьте название темы...сорри

    suslox, 31 дек 2009
    #20
