изготовление плат

Ну я житель Украины, и пока нормальную контору не нашел. Делают обычно месяц, и обходится это в 600грн. Для прототипирования совершенно невыгодно...
Ты уже пользовался его услугами? Честные пять дней? Что-то слабо верится. Ещё и всего за 10$ за кв. дм (уже с учётом подготовки производства)? Не верю...



Например тут http://www.ixbt.com/mainboard/pcb-at-home.shtml или http://www.cqham.ru/pcb6.htm



Ну сказал не совсем точно (раньше было десять долларов за дециметр... теперь немного больше... выходит 16 долларов)
Тем не менее:
вот последняя плата, 0,85 дм.кв; сделанная в одном экземпляре.

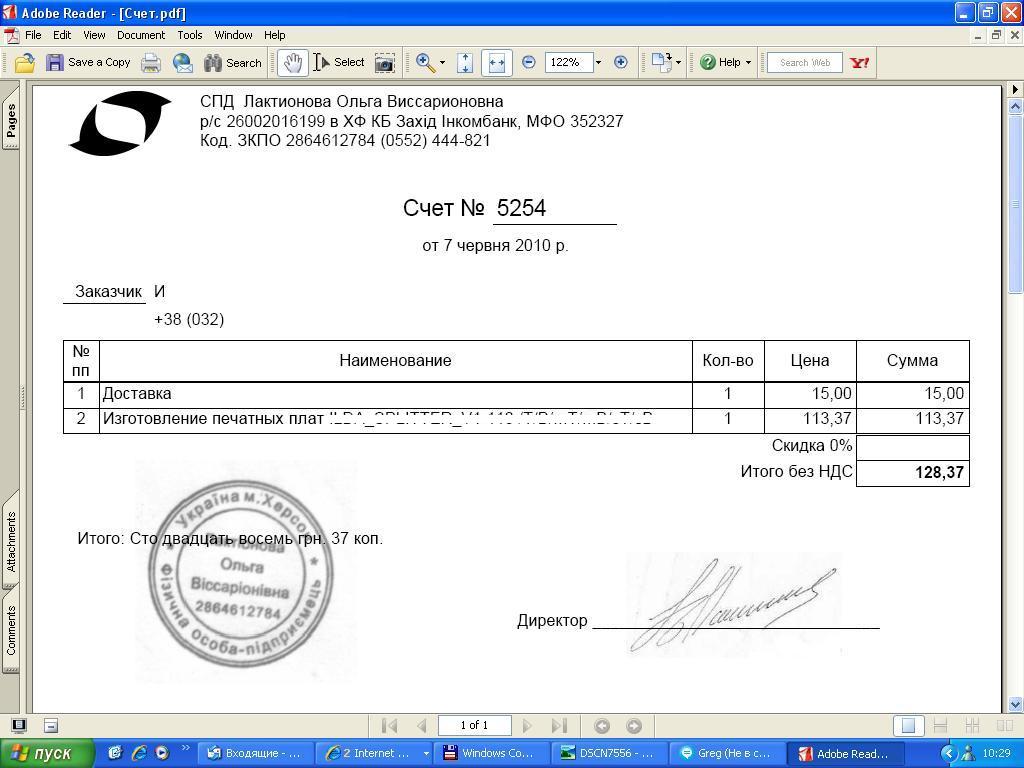

Вот счёт,

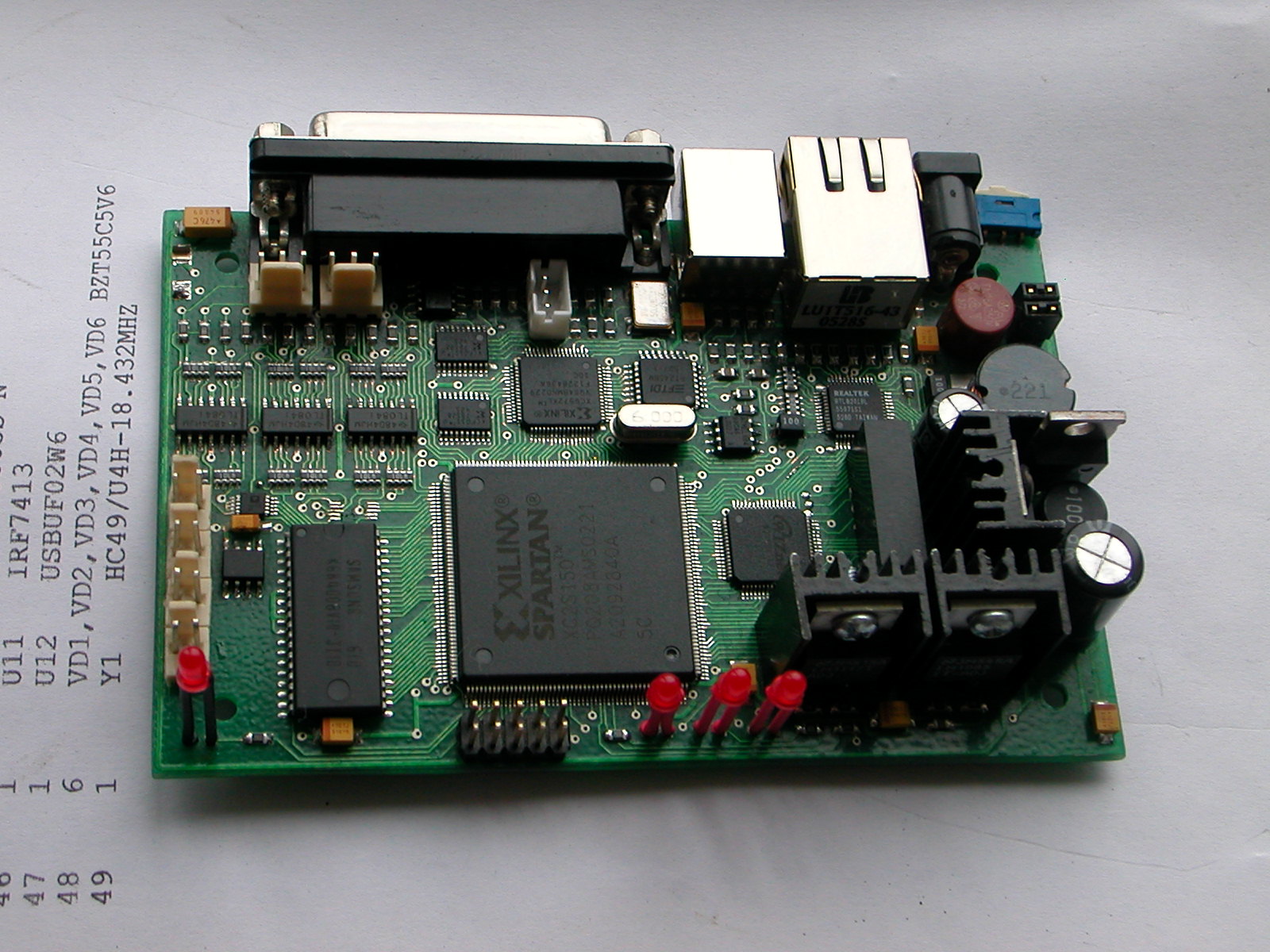

Вот сама плата

Оплатил счёт 08.06.2010
Плата была отправлена мне 14.06.2010
Если вычесть выходные - то получается 5 дней

Так что "верить людям надо..." (с)



16 долларов это за голую двухстороннюю плату с маской?



Да, 16 долларов за голую двухстороннюю плату с маской.



а с россией он не работет?



Насчёт России не скажу...
Спросите сами: их телефон на картинке или pcb@cdmaua.com

Да, справедливости ради нужно отметить два недостатка:
1. Платы не фрезеруют, а обрезают по контуру (с некоторым запасом, так что надо поработать напильником обычно). Но как по мне требовать фрезеровку по контурупри срочном изготовлении - перебор
2. Лужение плат оставляет желать лучшего: этот материал окисляется настолько быстро, что через неделю его паять трудно; через месяц - практически невозможно. Я обычно перед пайкой зачищаю контактные площадки ученической резинкой с абразивом; это помогает.
А вообще лучше залудить всю плату, а потом паять.
Неудобно... но наверное это можно считать платой за срочность...

Да, на рисунке плата без маркировки; но маркировку они делают тоже...

В общем: несмотря на недостатки, я не знаю лучшего производителя прототипов плат.
Такую плату как на фото, на коленке делать я бы не стал...



оперативно работают, не прошло и 10 минут как я им написал письмо с вопросами...
в общем работают только с москвой (отправка плат с проводниками поездов)
цены вообще божеские
большое спасибо за наводку



Пользуйтесь на здоровье



Да, очень ценная информация. Спасибо . Для прототипов действительно очень выгодно. На счёт лужения. Оно там химическое, или какое? Вообще окись перед пайкой довольно легко удаляется в горячем водном растворе простой лимонной кислоты. Так что это не проблема...



Я не знаю какое там лужение... но выглядит как напылённое или гальваническое... не похоже на обычное лужение...

И плата отличается от изготовленных по обычной технологии:
- обычно под слоем маски проступают (выпирают) дорожки; здесь же маска наощупь ровная, дорожки и открытые контактные площадки (за исключением площадок переходных отверствий) не прощупываются...

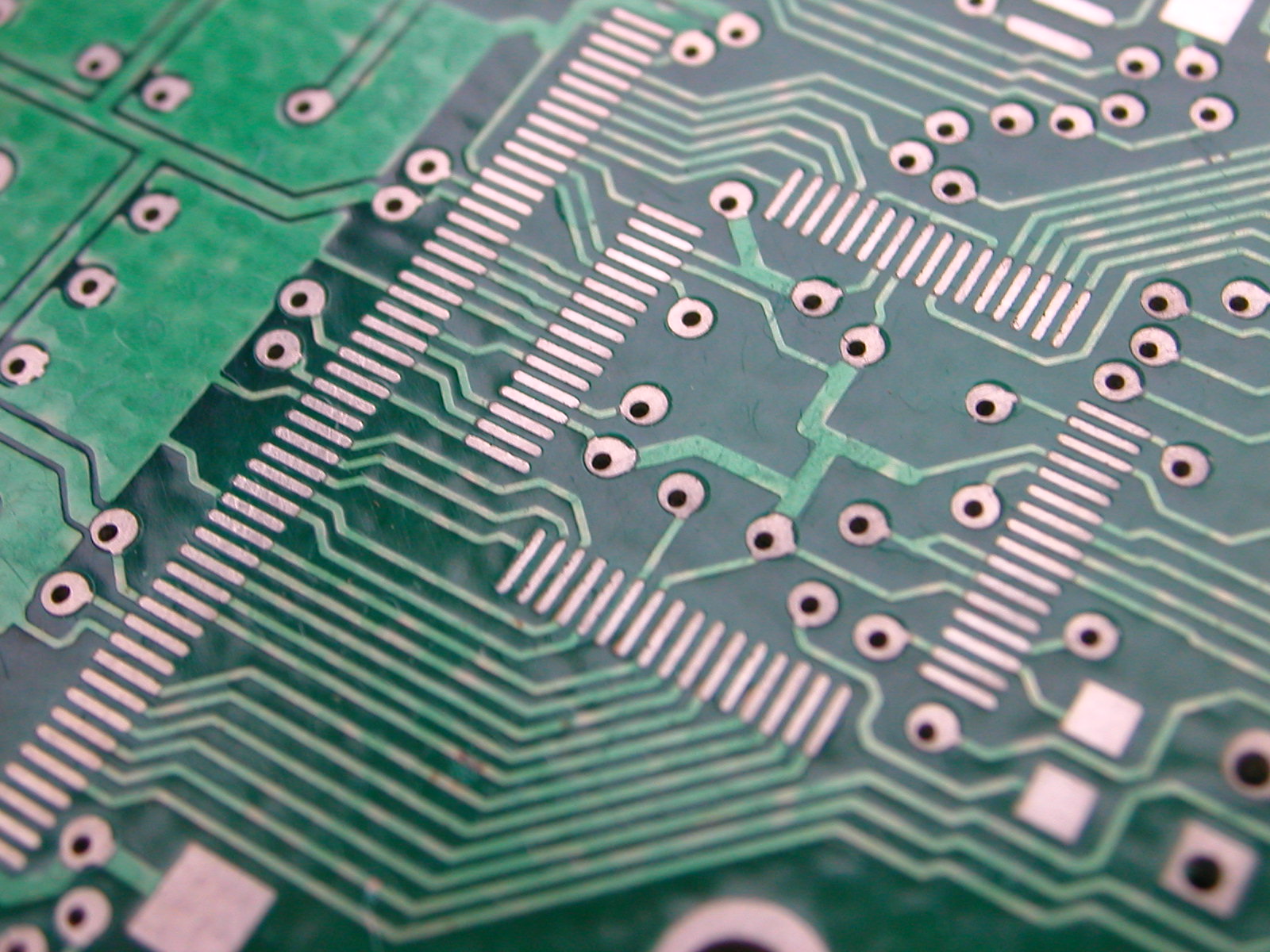

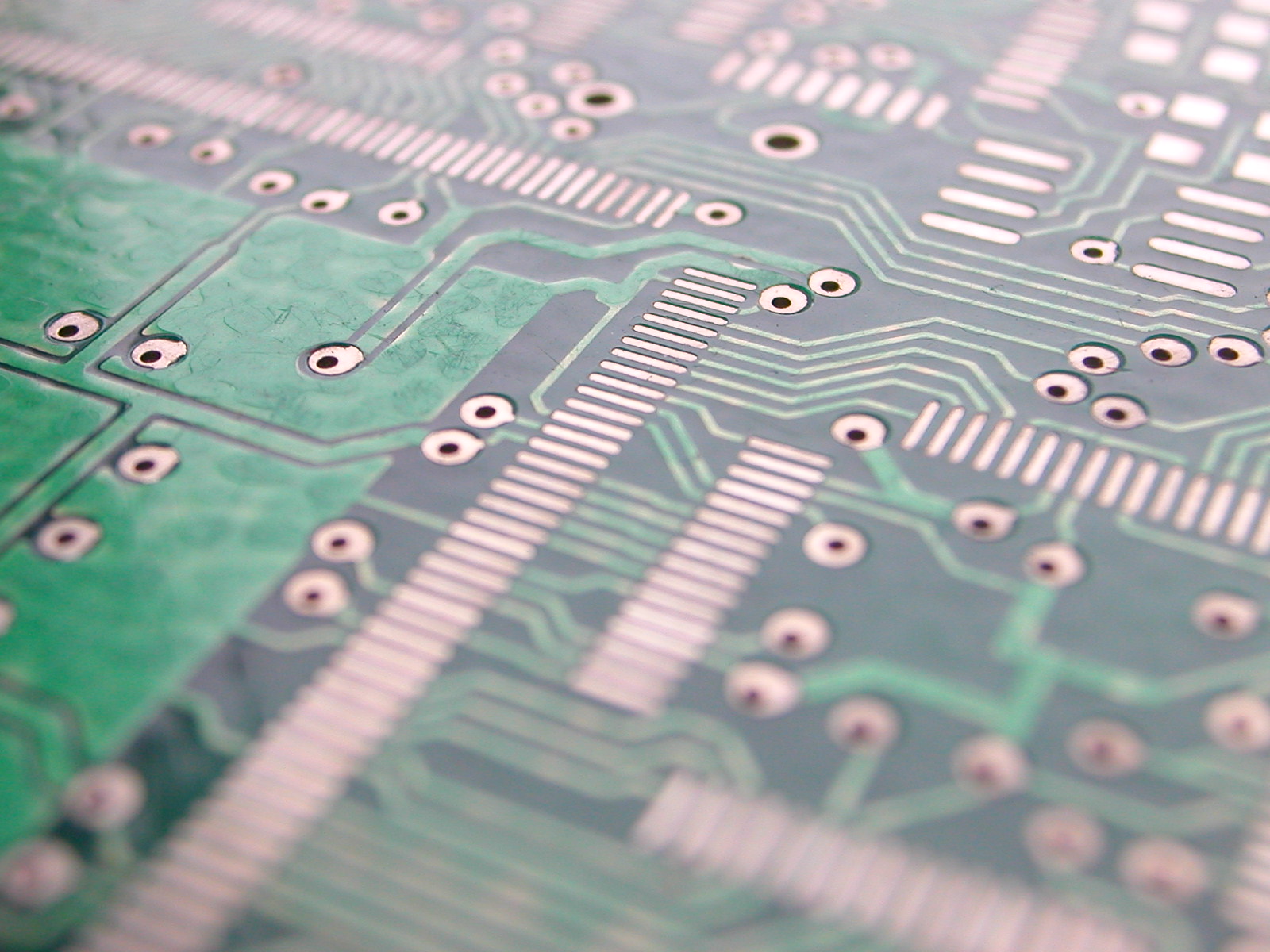

Можете посмотреть фото (кстати, плата валяется больше года...)

В любом случае - для прототипов good!!!



Так это голая медь. Никакого лужения. Она какраз и паяется плохо через неделю. А через месяц вообще не паяется. Её быстро и качественно очищает раствор лимонной кислоты...
Я смотрю переходные отверстия здорово смещены. Требуется довольно большой диаметр пяточка, чтоб отверстие находилось в нём...



Ну это на старой плате (провалявшейся более года) оно имеет оттенок меди...
свежие контактные площадки серого цвета.

Да, и кислотой я бы не увлекался: если плохо промыть, она начнёт переходы жрать.
Лучше уж резинкой: стряхнул мусор, и спиш спокойно, уверенным что не навредил

По поводу переходных отверствий - может у них сверловка ручная (поскольку вижу смещение не везде...)
Но проблемой это никогда небыло



Да ну. кто вручную сверлить такое будет? Может на ЧПУ шаг крпный, или ещё что-то...
Кислота не концентрированая. Да и вымывается она хорошо. В общем кому как удобнее. Я ластик пробовал - не понравилось...



а металлизация нужна только для улучшения качества?



Металлизация нужна в основном для межслойных перемычек...



спс)
